2876-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

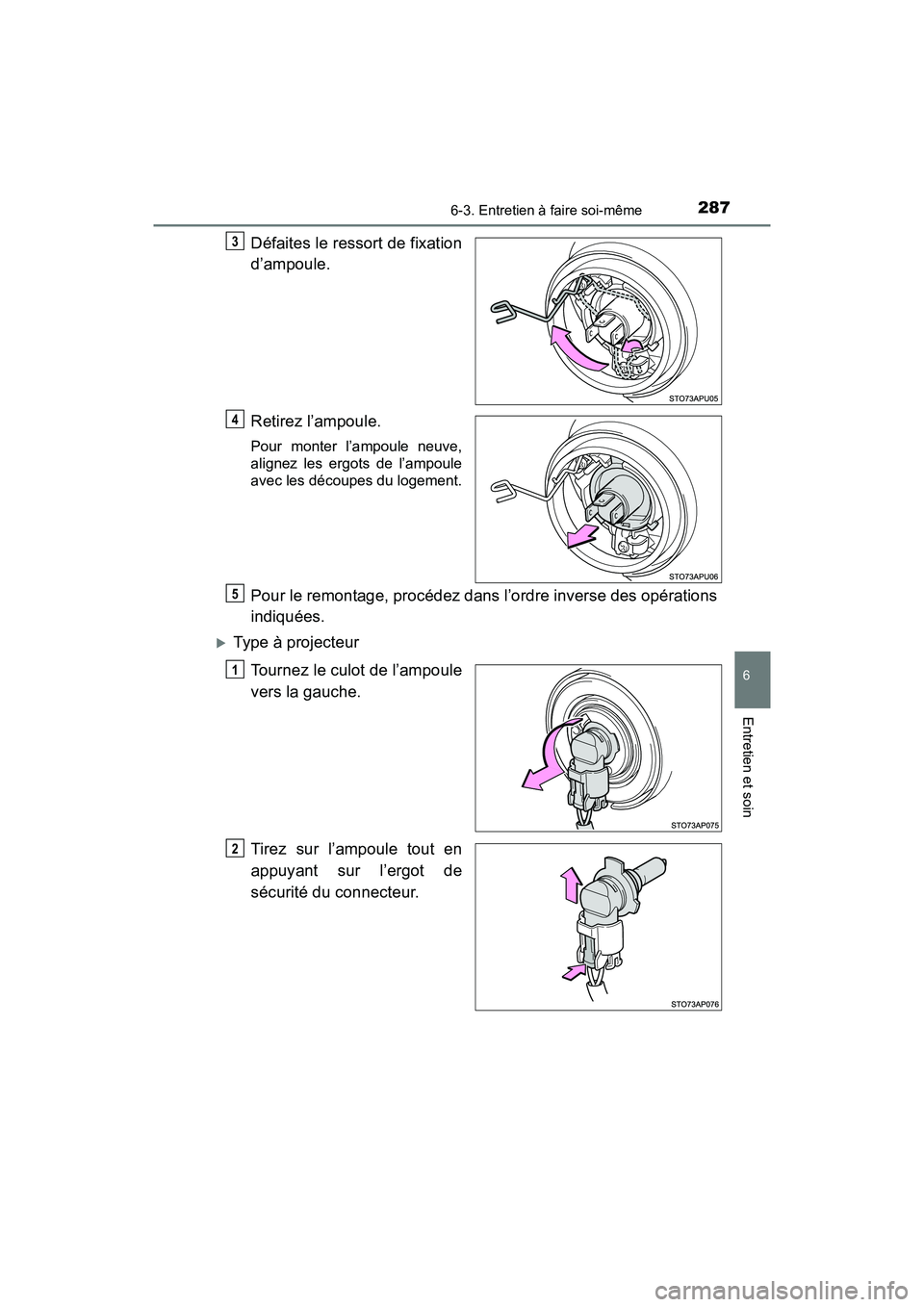

Défaites le ressort de fixation
d’ampoule.
Retirez l’ampoule.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule
avec les découpes du logement.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Type à projecteurTournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de
sécurité du connecteur.
3
4
5
1
2
YARIS_HB_OM_USA_OM52G64D.book 287 ページ ２０１６年３月２日　水曜日　午後５時４５分

2886-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

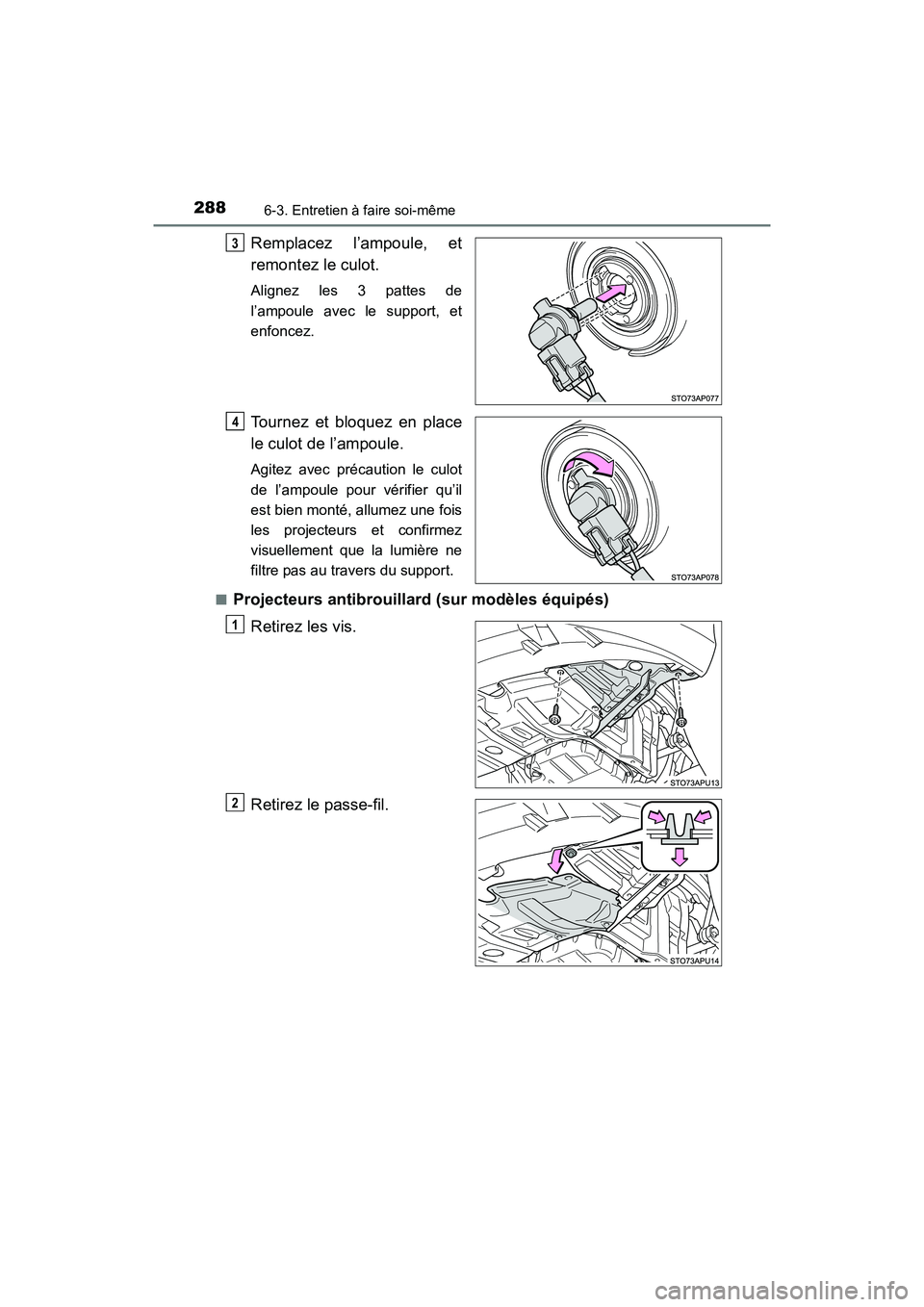

Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez et bloquez en place
le culot de l’ampoule.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs et confirmez
visuellement que la lumière ne
filtre pas au travers du support.
■
Projecteurs antibrouillard (sur modèles équipés) Retirez les vis.
Retirez le passe-fil.
3
14
1
2
YARIS_HB_OM_USA_OM52G64D.book 288 ページ ２０１６年３月２日　水曜日　午後５時４５分

2896-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

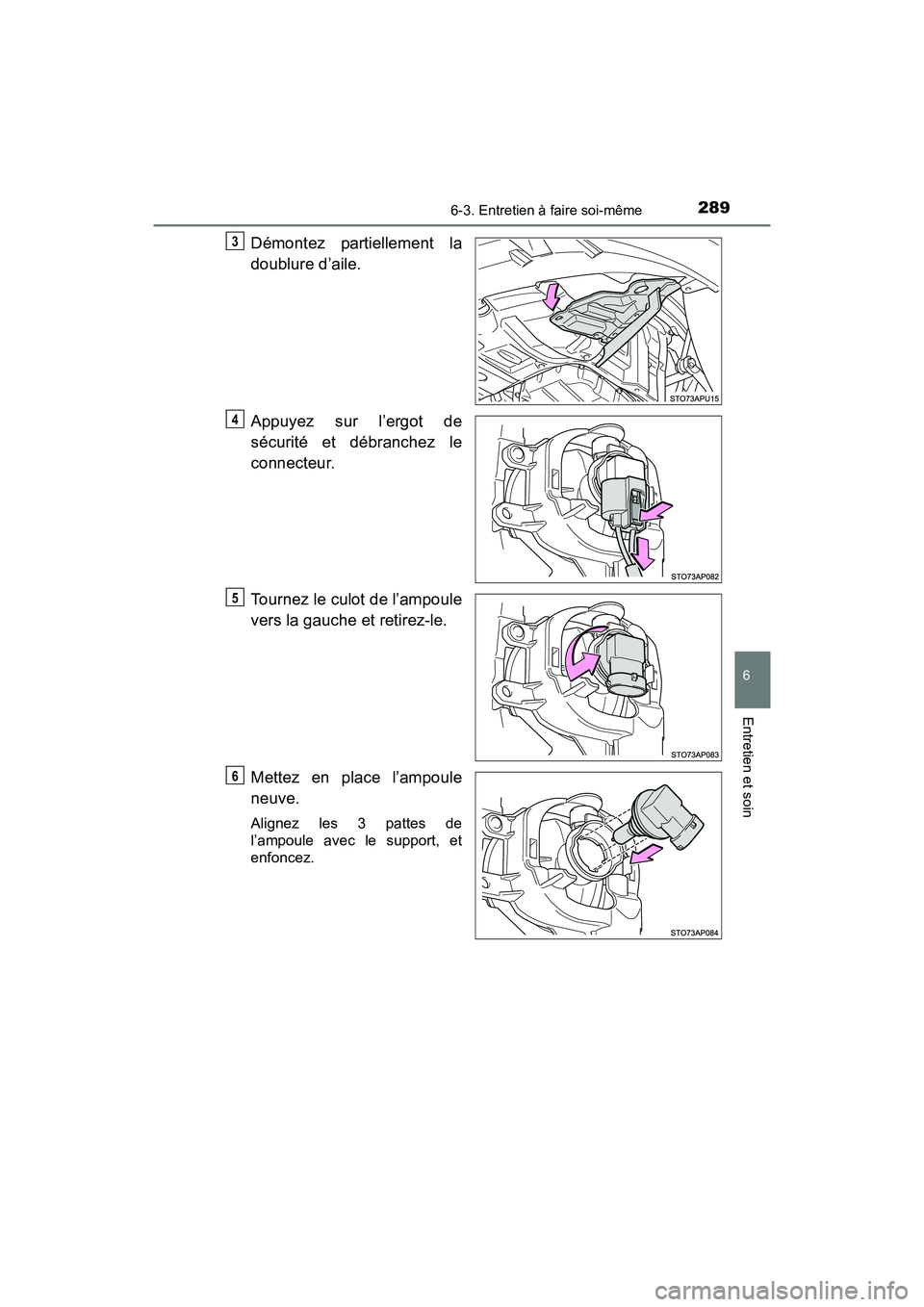

Démontez partiellement la
doublure d’aile.
Appuyez sur l’ergot de
sécurité et débranchez le
connecteur.
Tournez le culot de l’ampoule
vers la gauche et retirez-le.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
3
4
5
6
YARIS_HB_OM_USA_OM52G64D.book 289 ページ ２０１６年３月２日　水曜日　午後５時４５分

2906-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

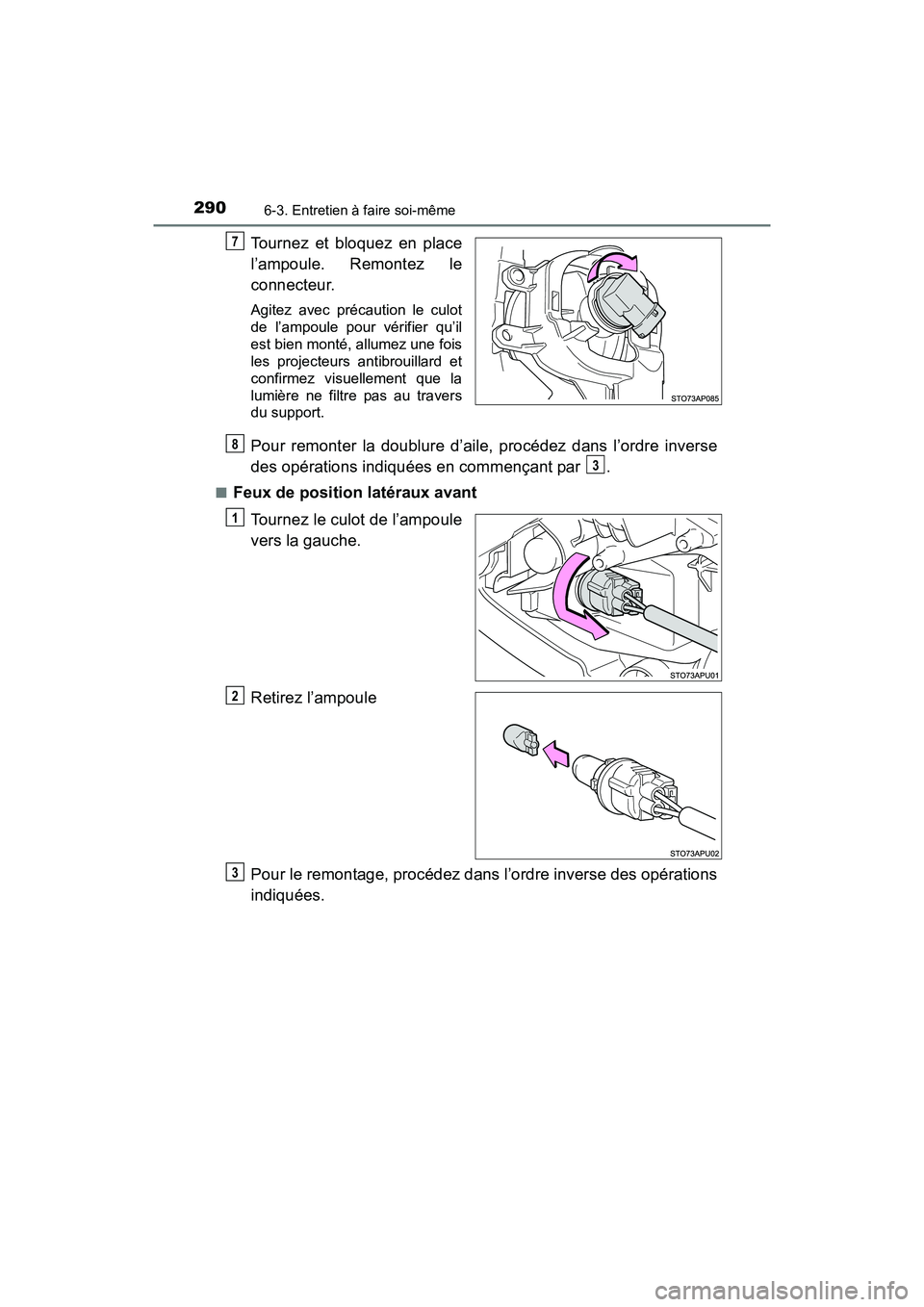

Tournez et bloquez en place
l’ampoule. Remontez le
connecteur.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
Pour remonter la doublure d’aile, procédez dans l’ordre inverse
des opérations indiquées en commençant par .
■Feux de position latéraux avantTournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
7
8
3
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 290 ページ ２０１６年３月２日　水曜日　午後５時４５分

2916-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D■

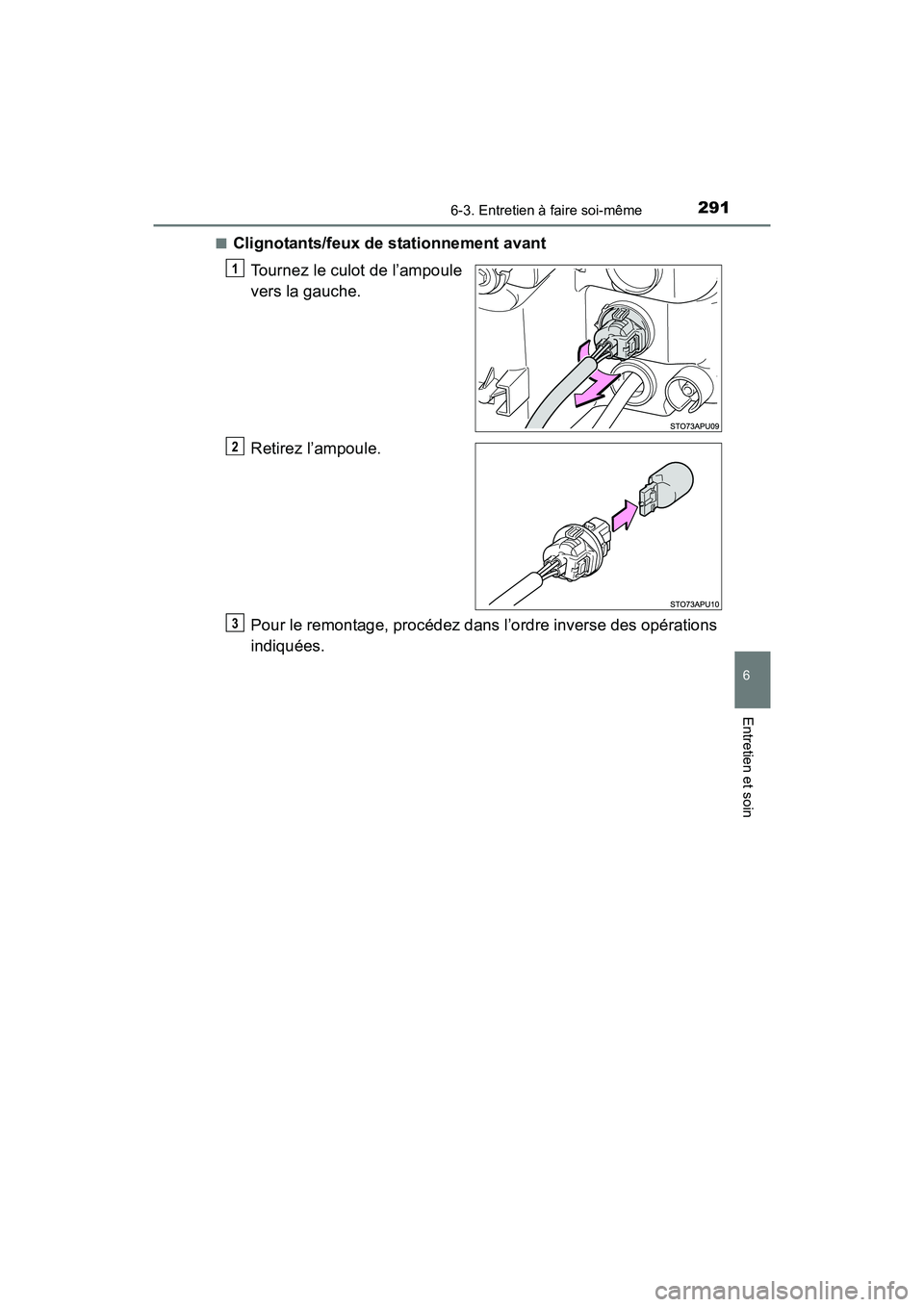

Clignotants/feux de stationnement avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 291 ページ ２０１６年３月２日　水曜日　午後５時４５分

2926-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D■

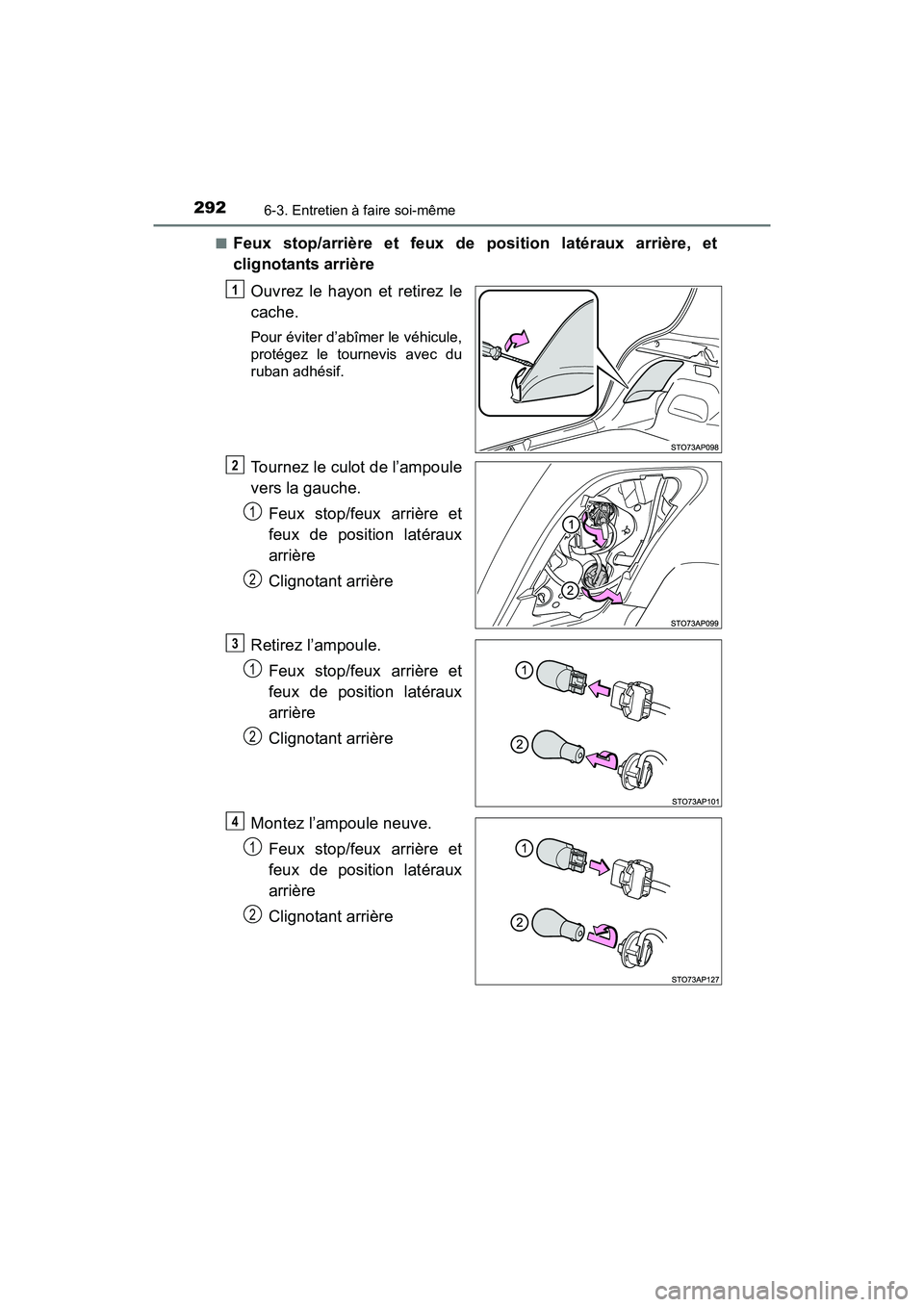

Feux stop/arrière et feux de position latéraux arrière, et
clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Retirez l’ampoule. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Montez l’ampoule neuve. Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
1
2
1
2
3
1
2
4
1
2
YARIS_HB_OM_USA_OM52G64D.book 292 ページ ２０１６年３月２日　水曜日　午後５時４５分

2936-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

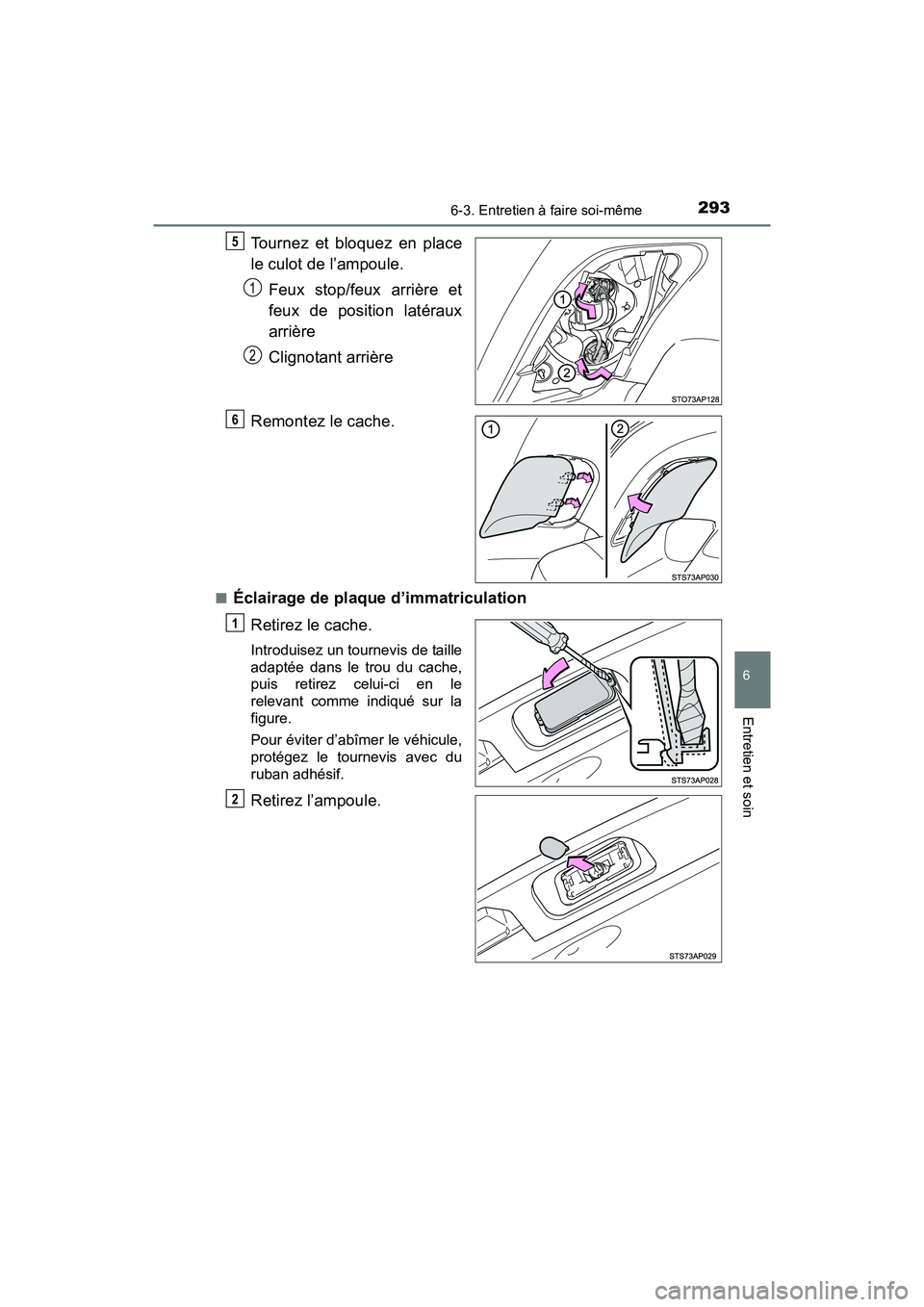

Tournez et bloquez en place
le culot de l’ampoule.Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotant arrière
Remontez le cache.
■Éclairage de plaque d’immatriculation Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache,
puis retirez celui-ci en le
relevant comme indiqué sur la
figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Retirez l’ampoule.
5
1
2
6
1
2
YARIS_HB_OM_USA_OM52G64D.book 293 ページ ２０１６年３月２日　水曜日　午後５時４５分

2946-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

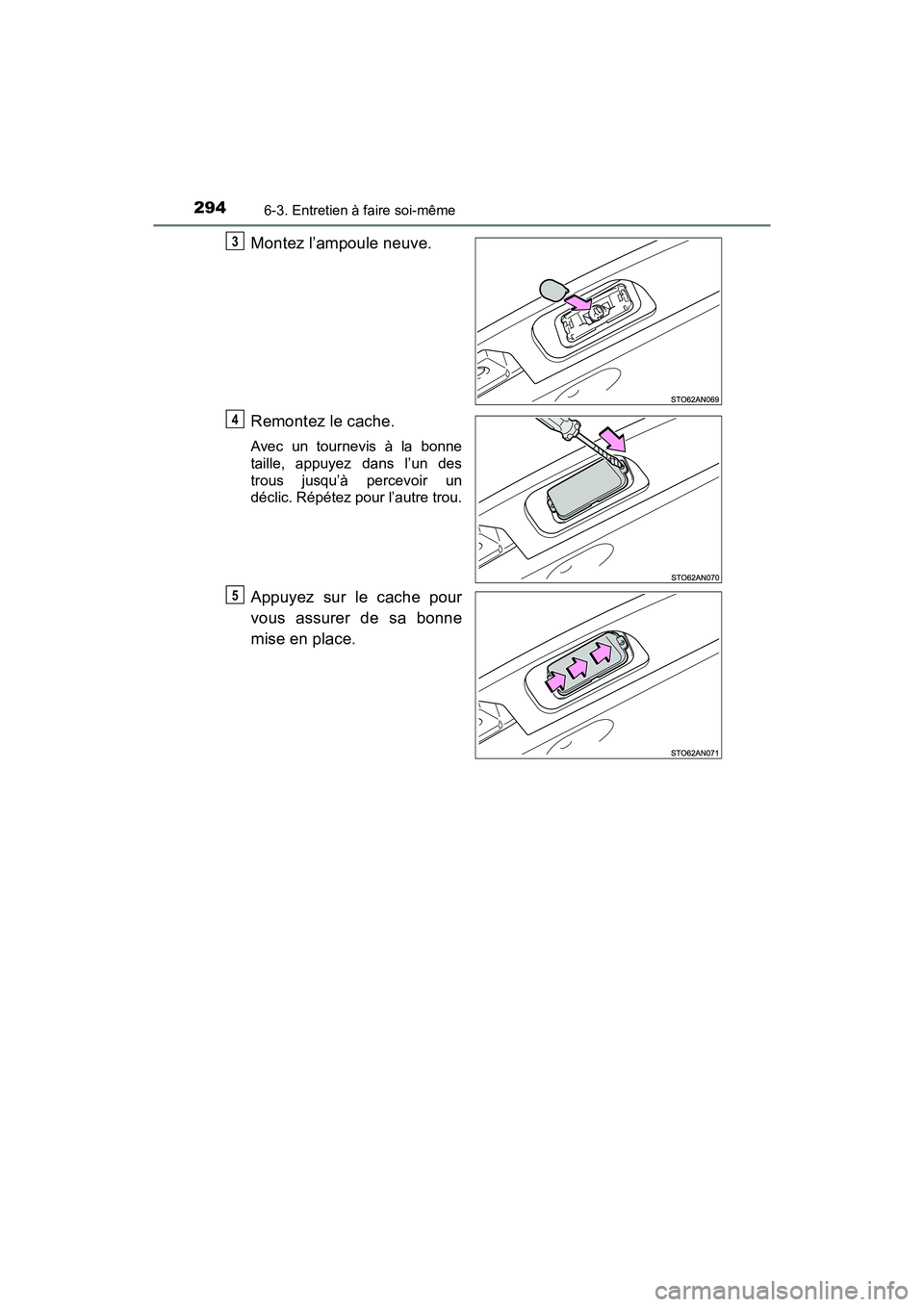

Montez l’ampoule neuve.
Remontez le cache.
Avec un tournevis à la bonne
taille, appuyez dans l’un des
trous jusqu’à percevoir un
déclic. Répétez pour l’autre trou.
Appuyez sur le cache pour
vous assurer de sa bonne
mise en place.
3
4
5
