2017 TOYOTA RAV4 Brugsanvisning (in Danish)

6498-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
OM42753DK

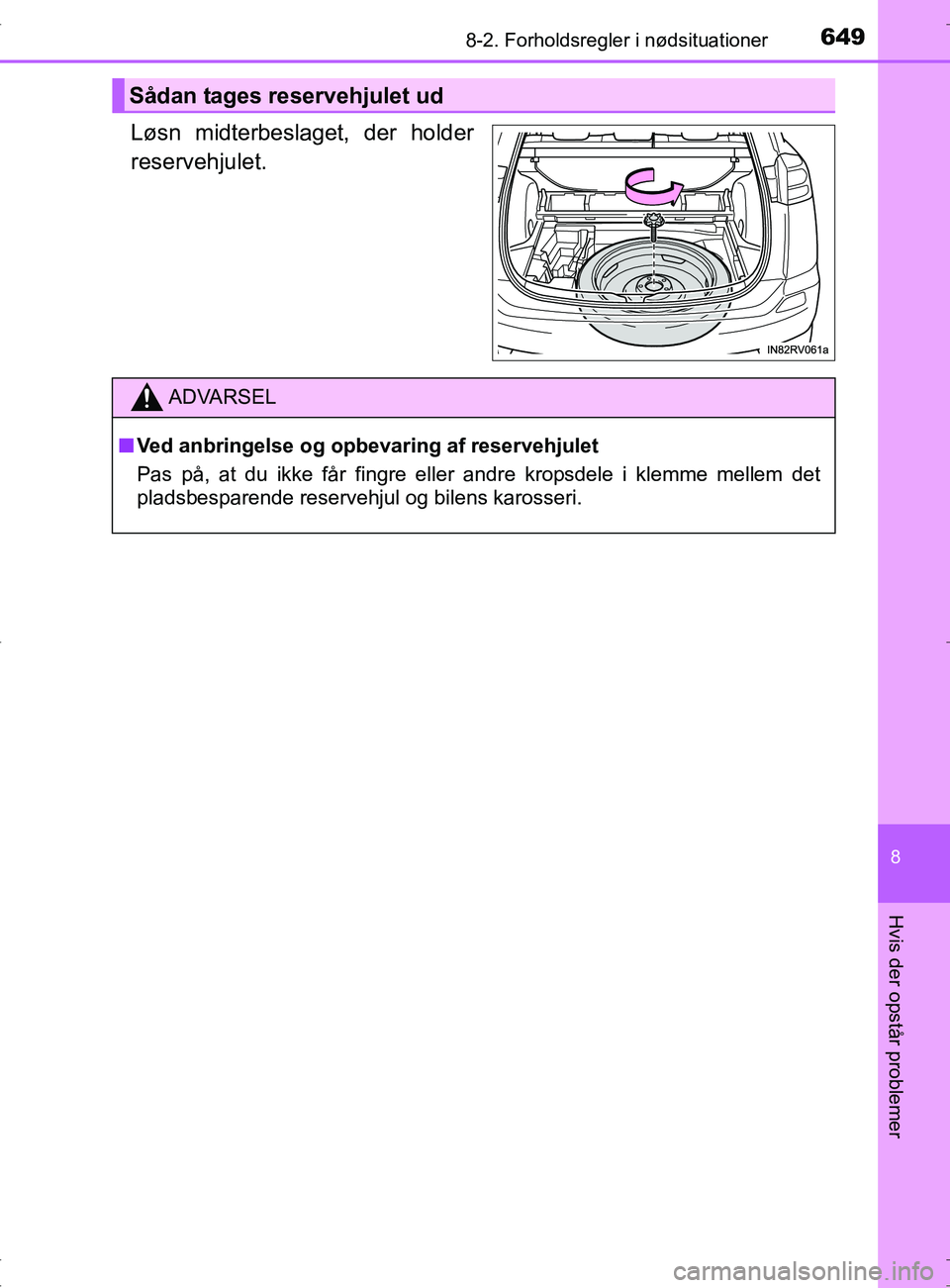

Løsn midterbeslaget, der holder
reservehjulet.
Sådan tages reservehjulet ud
ADVARSEL
nVed anbringelse og opb evaring af reservehjulet
Pas på, at du ikke får fingre eller andre kropsdele i klemme mellem det
pladsbesparende reservehjul og bilens karosseri.
OM42753DK.book Page 649 Wednesday, September 7, 2016 2:13 PM

6508-2. Forholdsregler i nødsituationer
OM42753DK

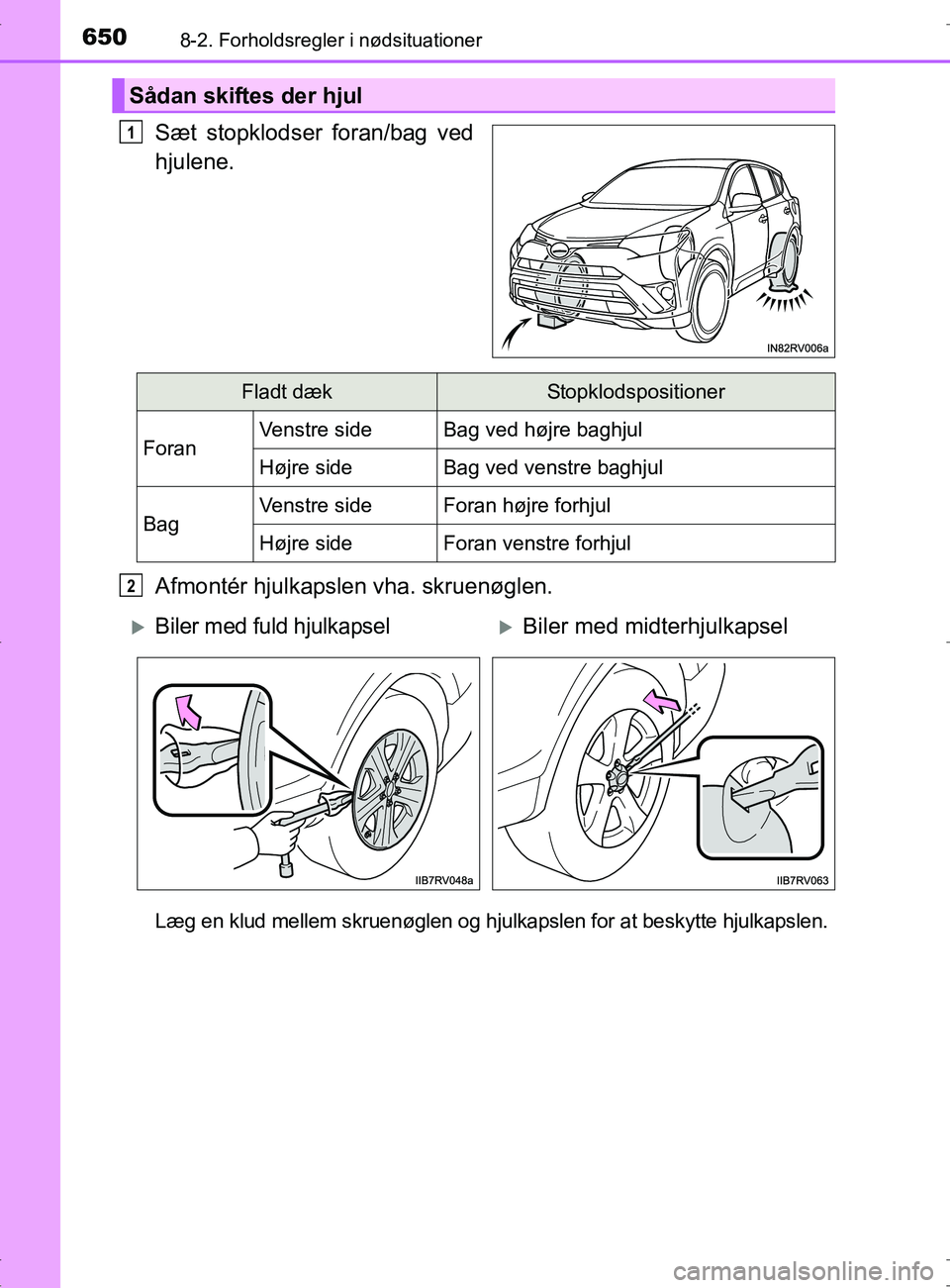

Sæt stopklodser foran/bag ved
hjulene.
Afmontér hjulkapslen vha. skruenøglen.
Læg en klud mellem skruenøglen og hjulkapslen for at beskytte hjulkapslen.
Sådan skiftes der hjul
1
Fladt dækStopklodspositioner
ForanVenstre sideBag ved højre baghjul
Højre sideBag ved venstre baghjul
BagVenstre sideForan højre forhjul
Højre sideForan venstre forhjul
2
Biler med fuld hjulkapselBiler med midterhjulkapsel
OM42753DK.book Page 650 Wednesday, September 7, 2016 2:13 PM

6518-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
OM42753DK
Løsn hjulmøtrikkerne en smule
(én omgang).
Drej del på donkraften med
hånden, indtil donkraftens kærv
har kontakt med donkraftspunk-
tet.
Styrene til donkraftspunktet findes
under beskyttelseslisterne. De angi-
ver donkraftspunkternes placering.
Saml donkraftens håndtag og
hjulnøglen som vist på billedet.
Hæv bilen, til dækket er løftet en
smule fri af jorden.
3
4A
5
6
OM42753DK.book Page 651 Wednesday, September 7, 2016 2:13 PM

6528-2. Forholdsregler i nødsituationer
OM42753DK

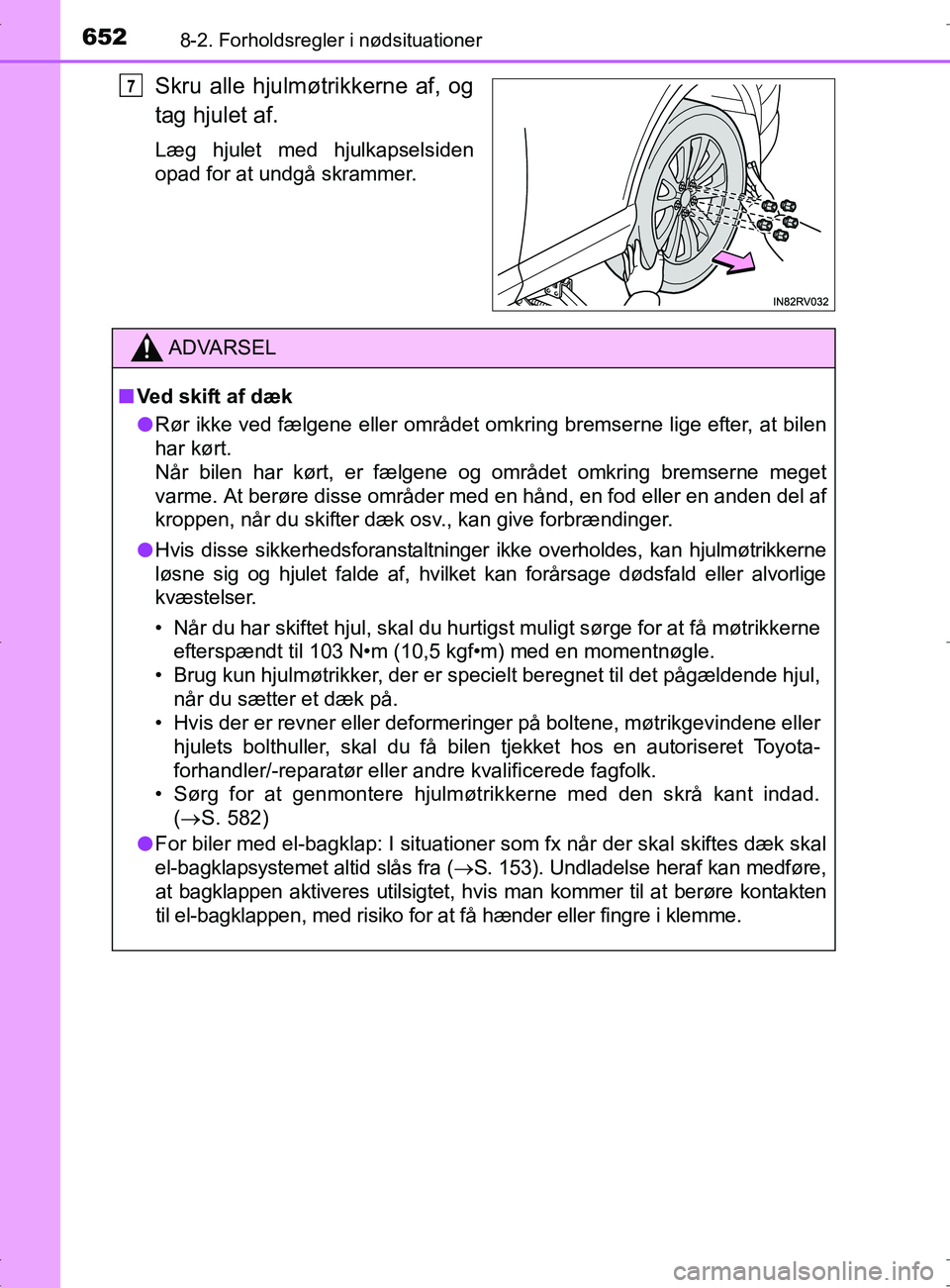

Skru alle hjulmøtrikkerne af, og
tag hjulet af.
Læg hjulet med hjulkapselsiden
opad for at undgå skrammer.
7
ADVARSEL
nVed skift af dæk
l Rør ikke ved fælgene eller området omkring bremserne lige efter, at bilen
har kørt.
Når bilen har kørt, er fælgene og området omkring bremserne meget
varme. At berøre disse områder med en hånd, en fod eller en anden del af
kroppen, når du skifter dæk osv., kan give forbrændinger.
l Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan hjulmøtrikkerne
løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller alvorlige
kvæstelser.
• Når du har skiftet hjul, skal du hurtigst muligt sørge for at få møtrikkerne
efterspændt til 103 N•m (10,5 kgf•m) med en momentnøgle.
• Brug kun hjulmøtrikker, der er specielt beregnet til det pågældende hjul,
når du sætter et dæk på.
• Hvis der er revner eller deformeringer på boltene, møtrikgevindene eller hjulets bolthuller, skal du få bilen tjekket hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
• Sørg for at genmontere hjulmøtrikkerne med den skrå kant indad. ( S. 582)
l For biler med el-bagklap: I situationer som fx når der skal skiftes dæk skal
el-bagklapsystemet altid slås fra ( S. 153). Undladelse heraf kan medføre,
at bagklappen aktiveres utilsigtet, hv is man kommer til at berøre kontakten
til el-bagklappen, med ri siko for at få hænder eller fingre i klemme.
OM42753DK.book Page 652 Wednesday, September 7, 2016 2:13 PM

6538-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
OM42753DK

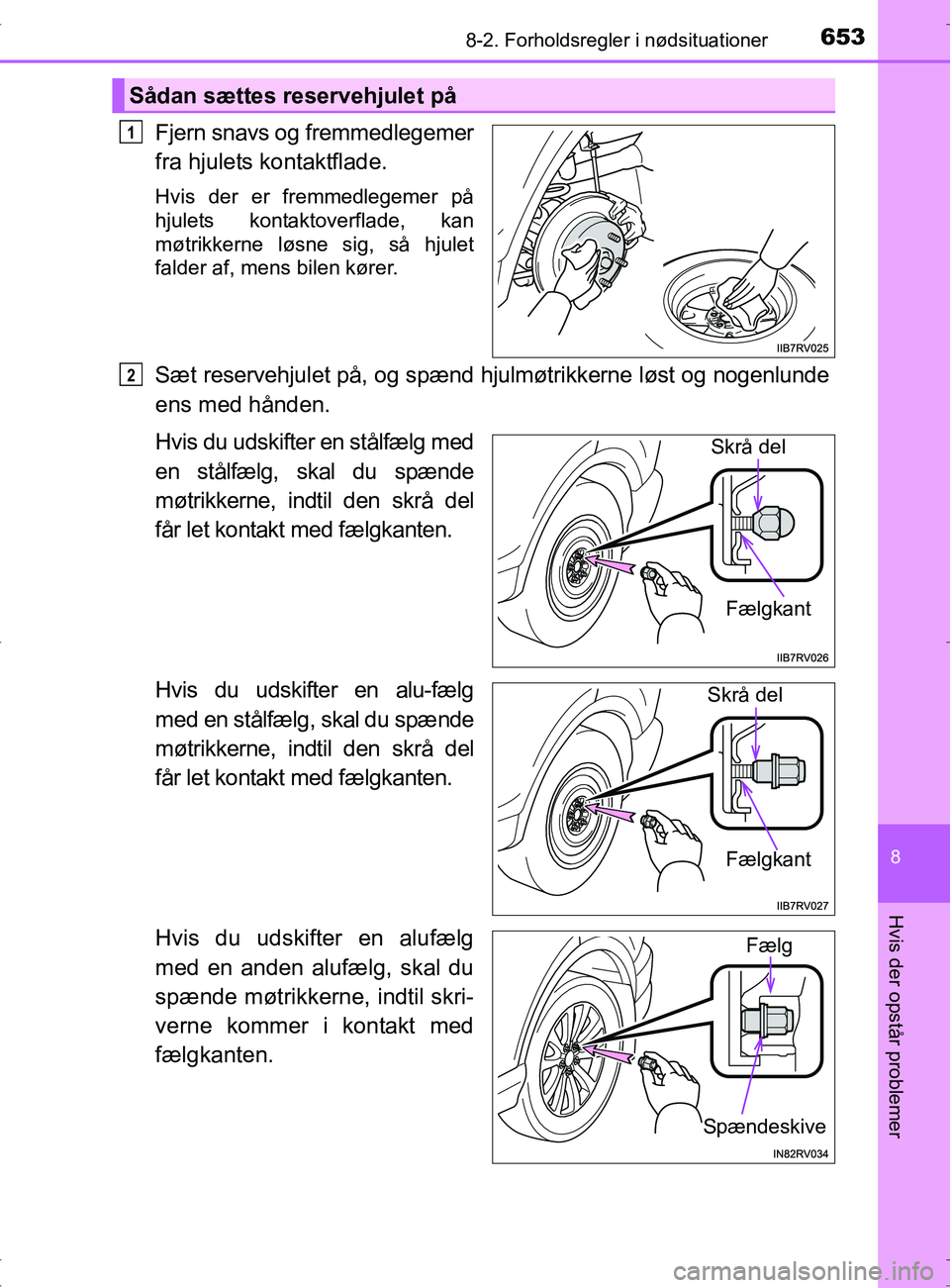

Fjern snavs og fremmedlegemer
fra hjulets kontaktflade.
Hvis der er fremmedlegemer på
hjulets kontaktoverflade, kan
møtrikkerne løsne sig, så hjulet
falder af, mens bilen kører.
Sæt reservehjulet på, og spænd hjulmøtrikkerne løst og nogenlunde
ens med hånden.
Hvis du udskifter en stålfælg med
en stålfælg, skal du spænde
møtrikkerne, indtil den skrå del
får let kontakt med fælgkanten.
Hvis du udskifter en alu-fælg
med en stålfælg, skal du spænde
møtrikkerne, indtil den skrå del
får let kontakt med fælgkanten.
Hvis du udskifter en alufælg
med en anden alufælg, skal du
spænde møtrikkerne, indtil skri-
verne kommer i kontakt med
fælgkanten.
Sådan sættes reservehjulet på
1
2
Skrå delFælgkant
Skrå del
Fælgkant
Spændeskive
Fælg
OM42753DK.book Page 653 Wednesday, September 7, 2016 2:13 PM

6548-2. Forholdsregler i nødsituationer
OM42753DK

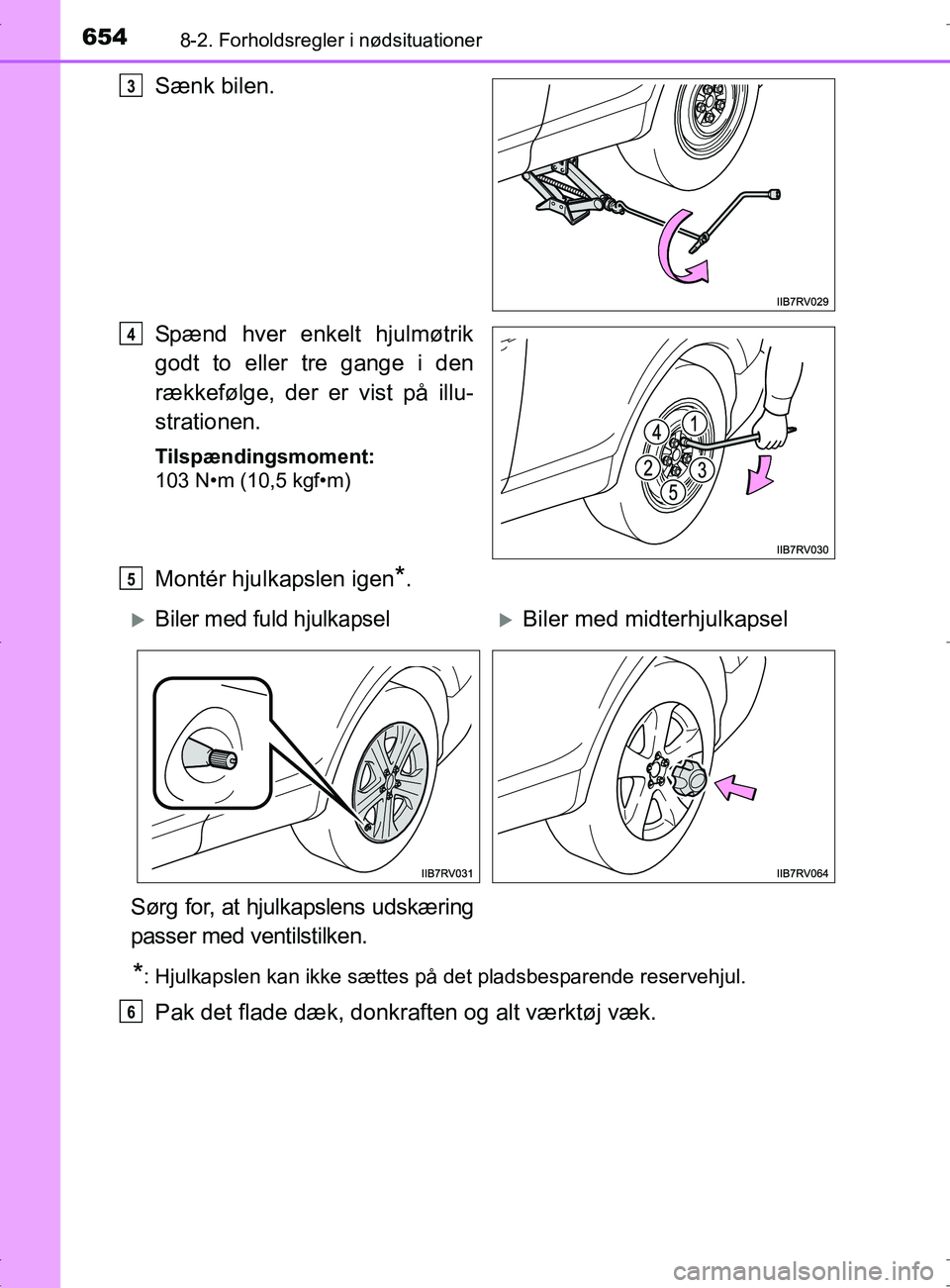

Sænk bilen.
Spænd hver enkelt hjulmøtrik
godt to eller tre gange i den
rækkefølge, der er vist på illu-
strationen.
Tilspændingsmoment:
103 N•m (10,5 kgf•m)
Montér hjulkapslen igen*.
*: Hjulkapslen kan ikke sættes på det pladsbesparende reservehjul.
Pak det flade dæk, donkraften og alt værktøj væk.
3
4
5
Biler med fuld hjulkapselBiler med midterhjulkapsel
Sørg for, at hjulkapslens udskæring
passer med ventilstilken.
6
OM42753DK.book Page 654 Wednesday, September 7, 2016 2:13 PM

6558-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
OM42753DK
nPladsbesparende reserveh jul (hvis monteret)
l Det pladsbesparende reservehjul er mærket på siden med "TEMPORARY
USE ONLY" (kun til midlertidig brug).
Brug kun det pladsbesparende reservehjul i en nødsituation.
l Sørg for at kontrollere dæktrykket i det pladsbesparende reservehjul.
(S. 717)
n Ved brug af det pladsbespare nde reservehjul (hvis monteret)
Da det pladsbesparende reservehjul ikke er forsynet med en dæktrykssensor,
viser systemet til advarsel om lavt dæktryk ikke et lavt dæktryk i reservehju-
let. Ligeledes forbliver advarselslampen for lavt dæktryk tændt, hvis du
udskifter det pladsbesparende reservehjul, efter at lampen er tændt.
n Kørsel med det pladsbesparende r eservehjul monteret (hvis monteret)
Bilens frihøjde bliver lavere, når du kører med det pladsbesparende reservehjul,
i forhold til frihøjden med standarddæk.
n Hvis du kører på sne eller is med et fladt dæk på forhjulet (biler med
pladsbesparende reservehjul)
Montér det pladsbesparende reservehjul som et af bilens baghjul. Udfør
nedenstående trin, og sæt snekæder på forhjulene:
Skift et af baghjulene ud med det pladsbesparende reservehjul.
Skift det flade fordæk ud med det afmonterede bagdæk.
Sæt snekæder på forhjulene.
n Båndet til fastgøring af donkraften
Når krogen på båndet til fastgøring af
donkraften er taget ud af låsehullet ,
skal båndet snoes og sættes fast i låse-
hullet .
1
2
3
1
2
OM42753DK.book Page 655 Wednesday, September 7, 2016 2:13 PM

6568-2. Forholdsregler i nødsituationer
OM42753DKn

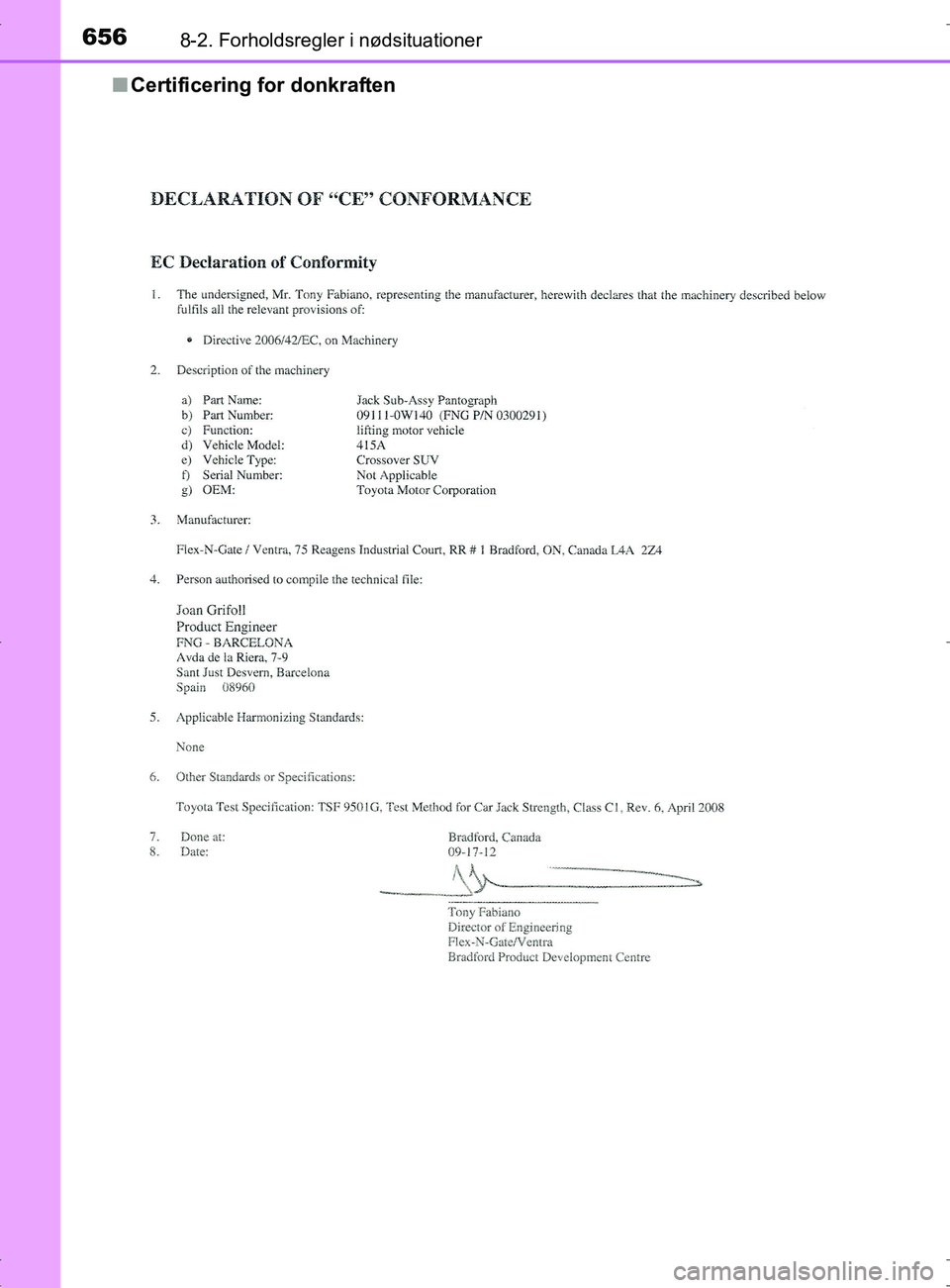

Certificering for donkraften
