Page 593 of 756
5937-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

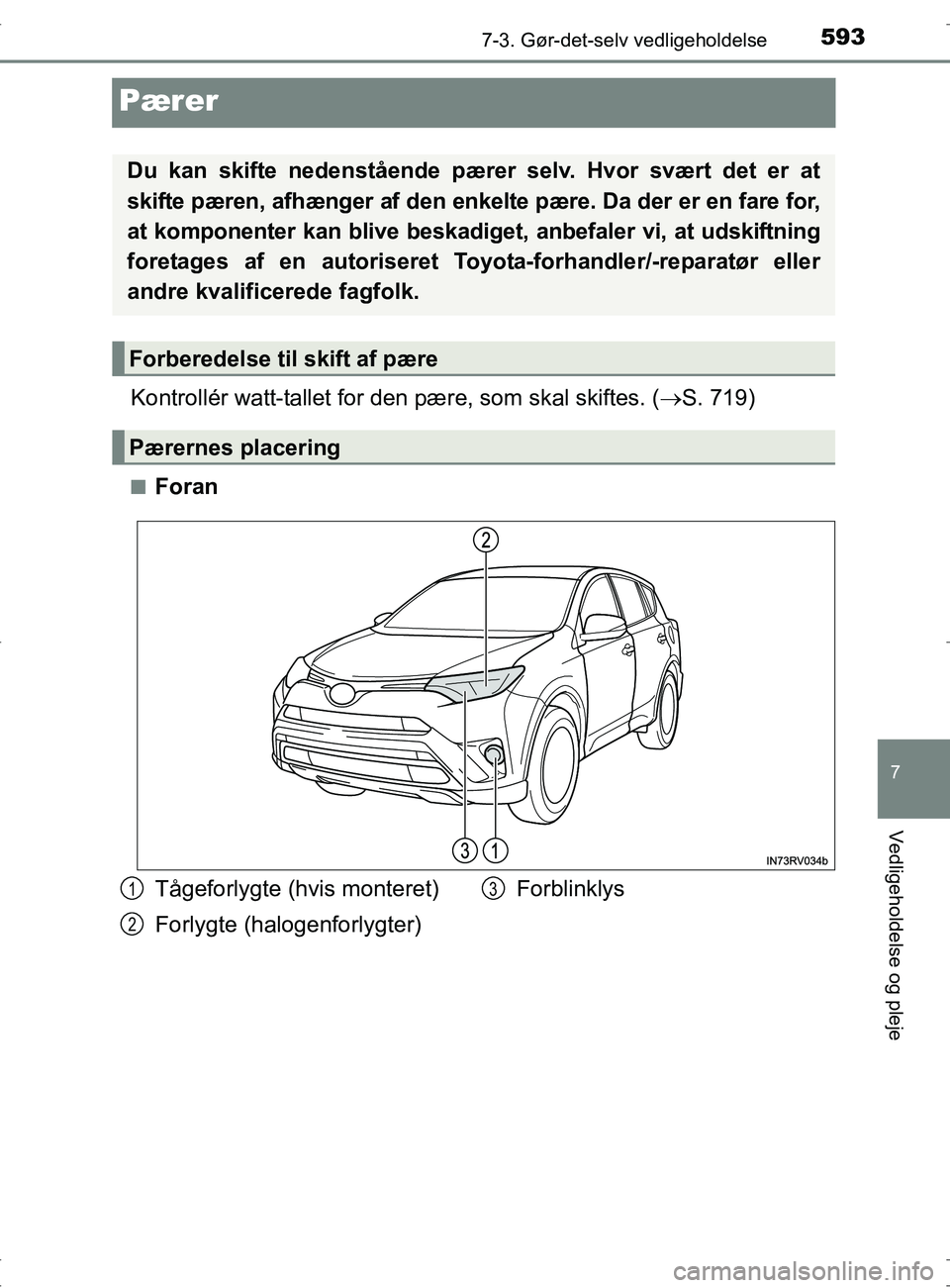

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. ( S. 719)
nForan
Du kan skifte nedenstående pærer selv. Hvor svært det er at
skifte pæren, afhænger af den enkel te pære. Da der er en fare for,
at komponenter kan blive beskadig et, anbefaler vi, at udskiftning
foretages af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Tågeforlygte (hvis monteret)
Forlygte (halogenforlygter) Forblinklys1
2
3
OM42753DK.book Page 593 Wednesday, September 7, 2016 2:13 PM
Page 594 of 756
5947-3. Gør-det-selv vedligeholdelse
OM42753DKn

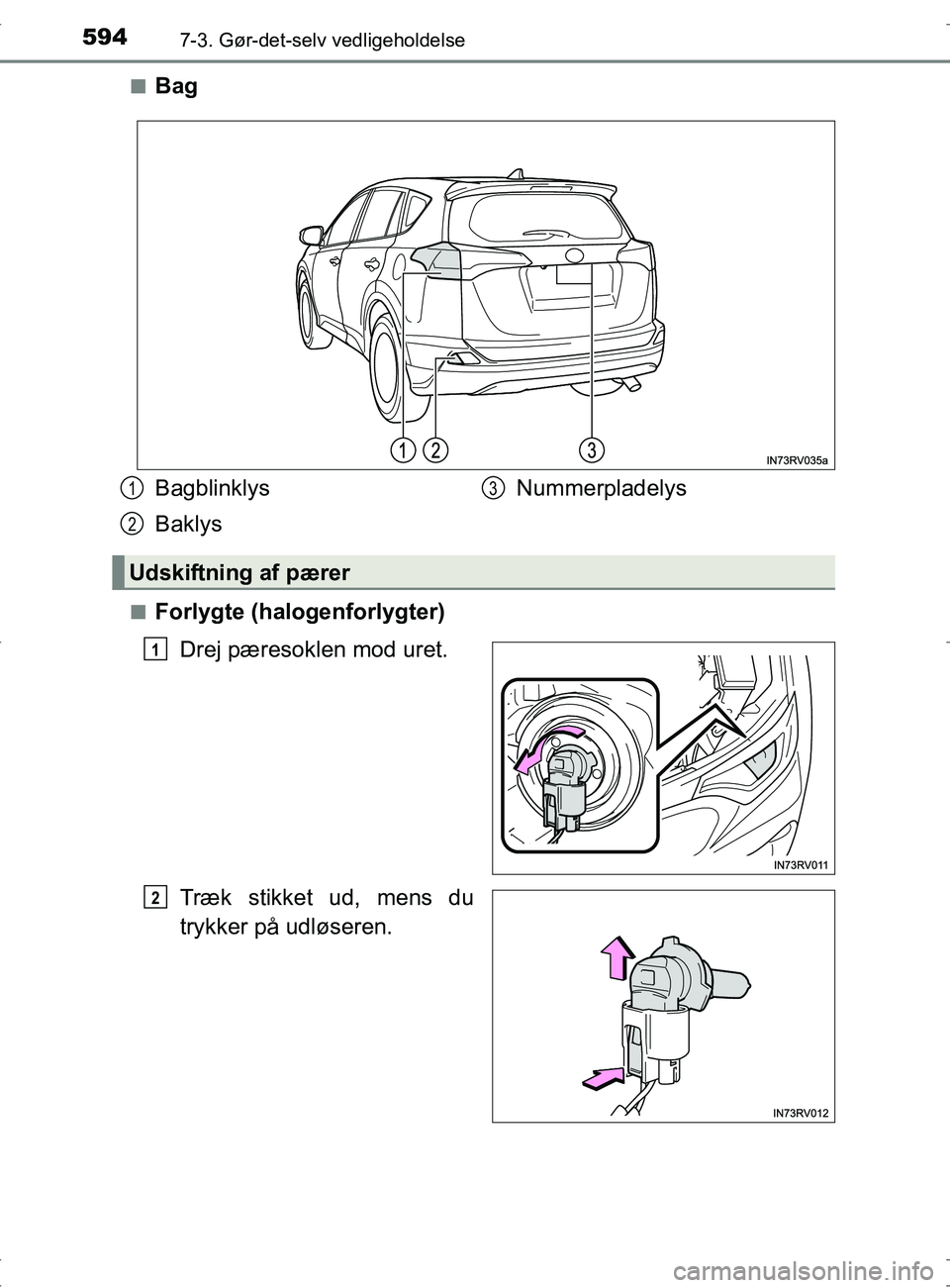

Bag
nForlygte (halogenforlygter)
Drej pæresoklen mod uret.
Træk stikket ud, mens du
trykker på udløseren.
Bagblinklys
Baklys Nummerpladelys
Udskiftning af pærer
1
2
3
1
2
OM42753DK.book Page 594 Wednesday, September 7, 2016 2:13 PM
Page 595 of 756
5957-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje
Udskift pæren.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sidder
sikkert.
Sæt pæresoklen i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
3
4
5
OM42753DK.book Page 595 Wednesday, September 7, 2016 2:13 PM
Page 596 of 756
5967-3. Gør-det-selv vedligeholdelse
OM42753DKn

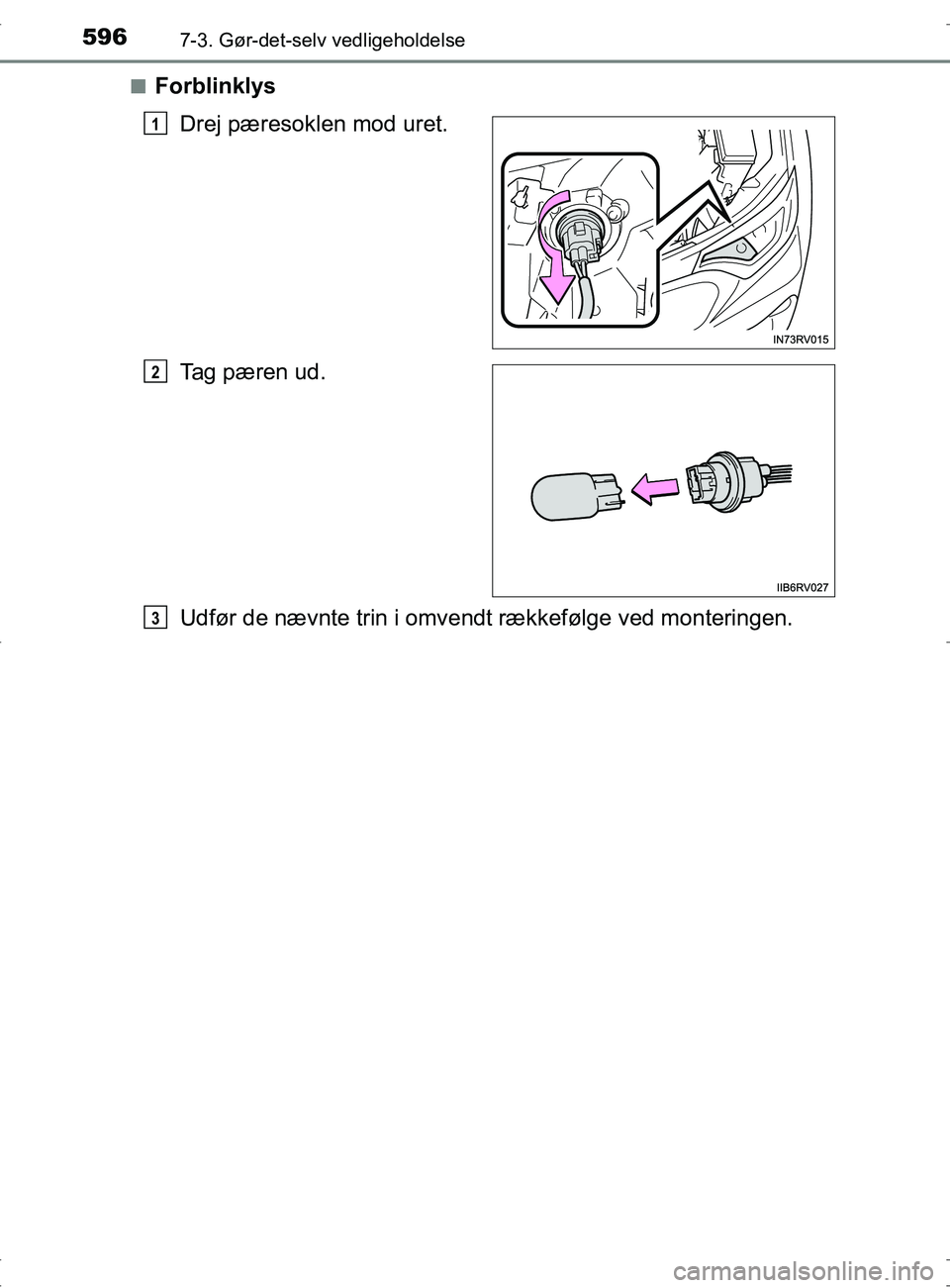

Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM42753DK.book Page 596 Wednesday, September 7, 2016 2:13 PM
Page 597 of 756
5977-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

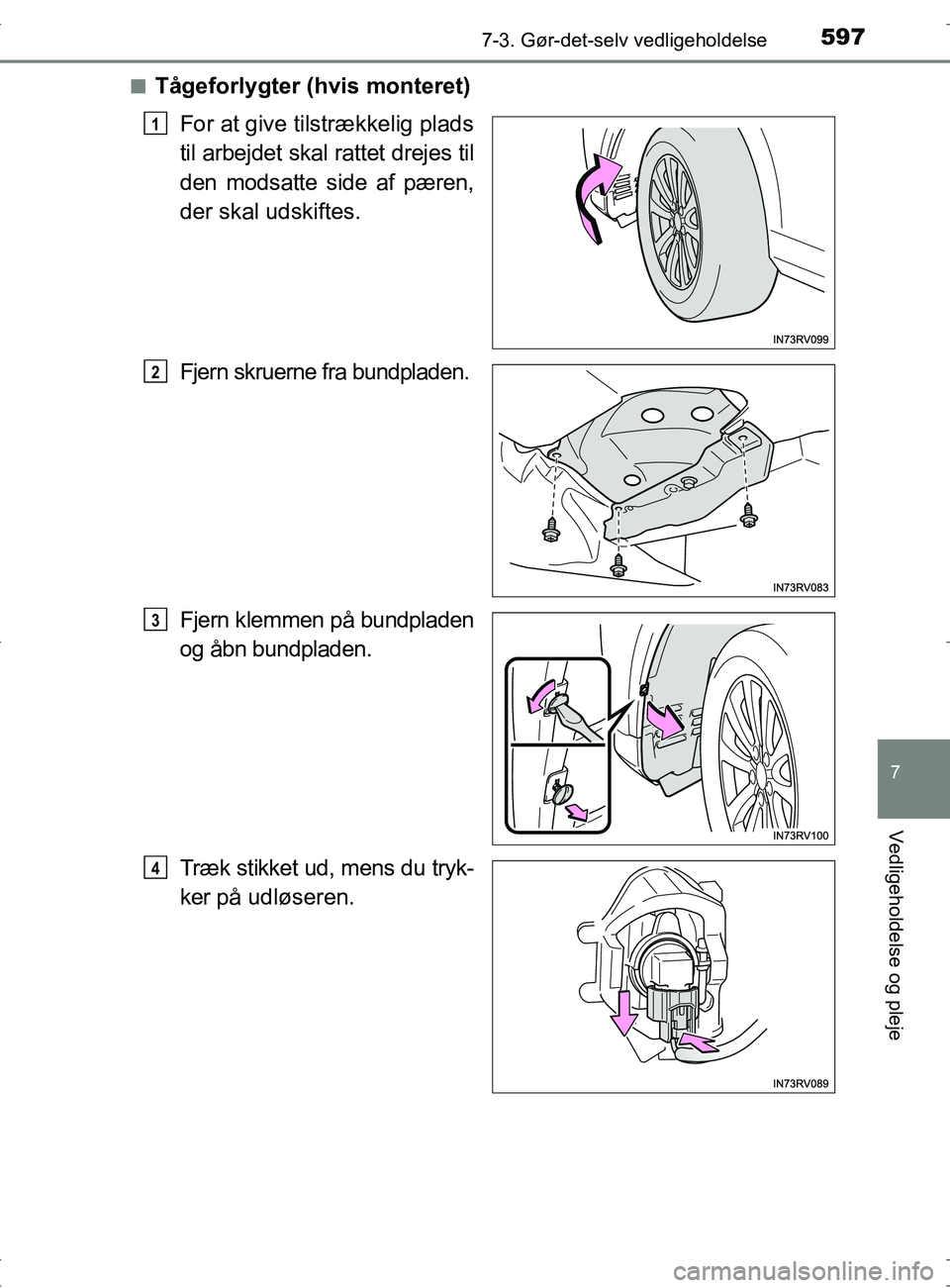

nTågeforlygter (hvis monteret)For at give tilstrækkelig plads
til arbejdet skal rattet drejes til
den modsatte side af pæren,
der skal udskiftes.
Fjern skruerne fra bundpladen.
Fjern klemmen på bundpladen
og åbn bundpladen.
Træk stikket ud, mens du tryk-
ker på udløseren.
1
2
3
4
OM42753DK.book Page 597 Wednesday, September 7, 2016 2:13 PM
Page 598 of 756
5987-3. Gør-det-selv vedligeholdelse
OM42753DK

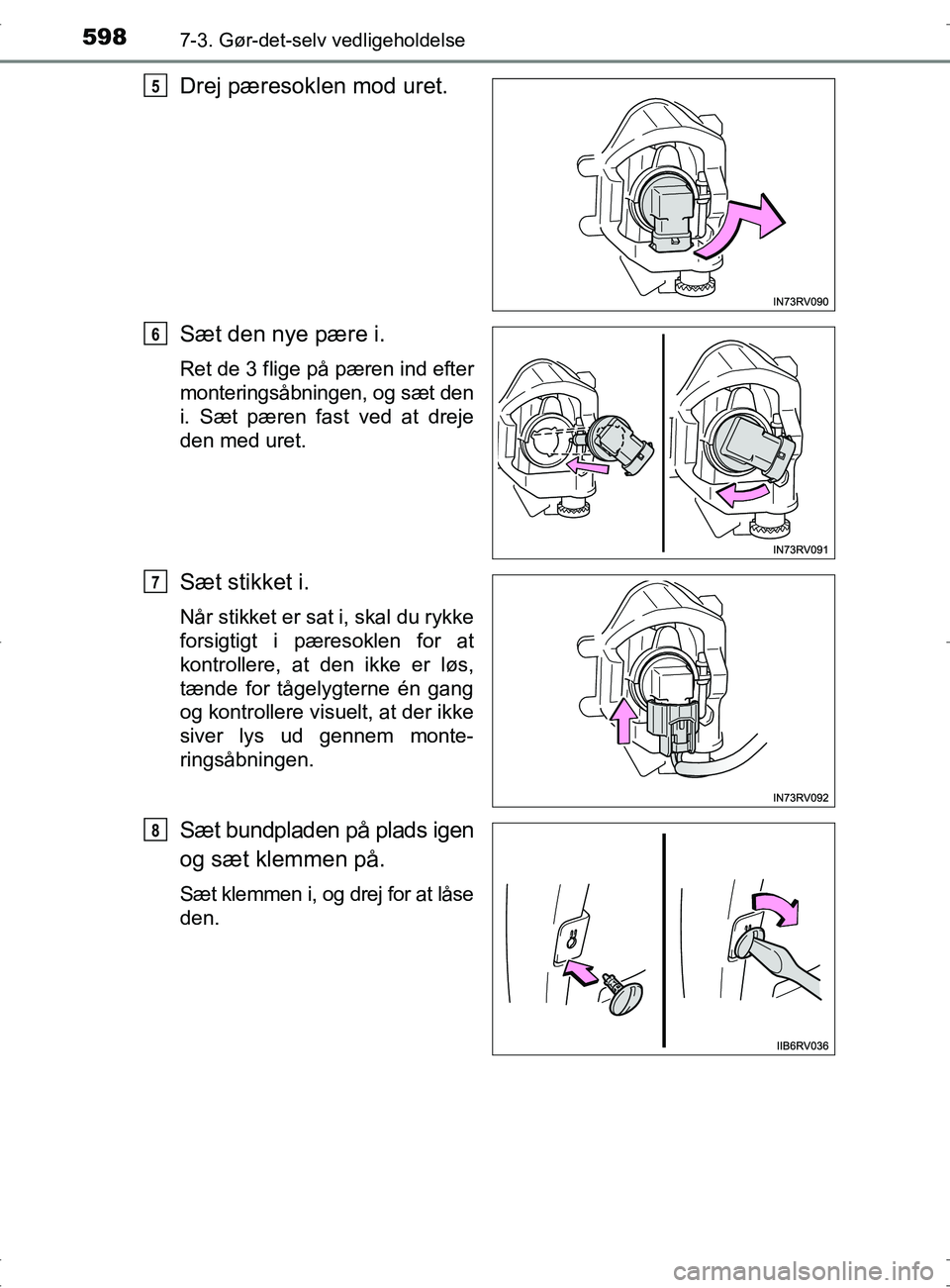

Drej pæresoklen mod uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den
i. Sæt pæren fast ved at dreje
den med uret.
Sæt stikket i.
Når stikket er sat i, skal du rykke
forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænde for tågelygterne én gang
og kontrollere visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Sæt bundpladen på plads igen
og sæt klemmen på.
Sæt klemmen i, og drej for at låse
den.
5
6
7
8
OM42753DK.book Page 598 Wednesday, September 7, 2016 2:13 PM
Page 599 of 756
5997-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

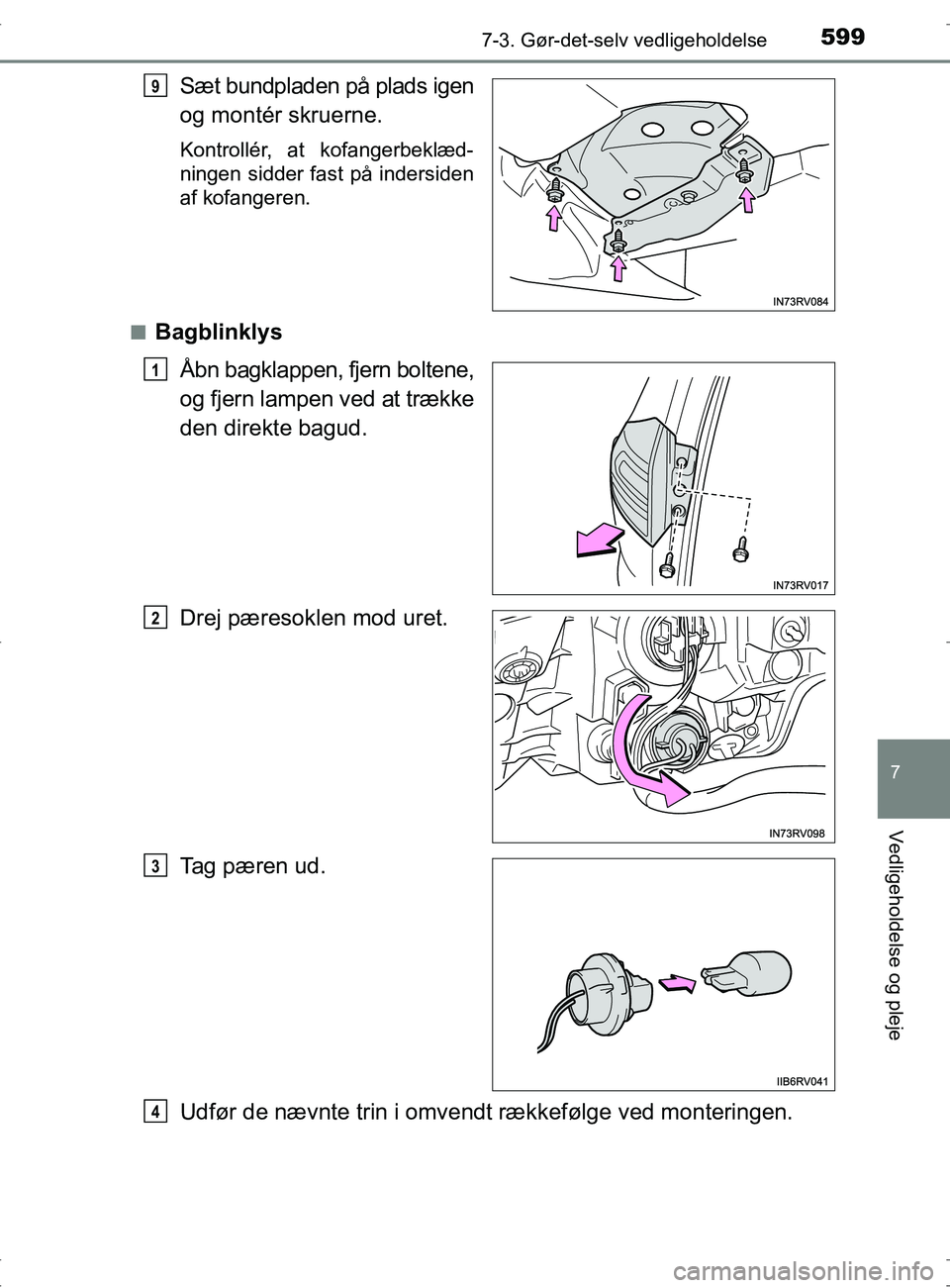

Sæt bundpladen på plads igen
og montér skruerne.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
n
Bagblinklys Åbn bagklappen, fjern boltene,
og fjern lampen ved at trække
den direkte bagud.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
9
1
2
3
4
OM42753DK.book Page 599 Wednesday, September 7, 2016 2:13 PM
Page 600 of 756
6007-3. Gør-det-selv vedligeholdelse
OM42753DKn

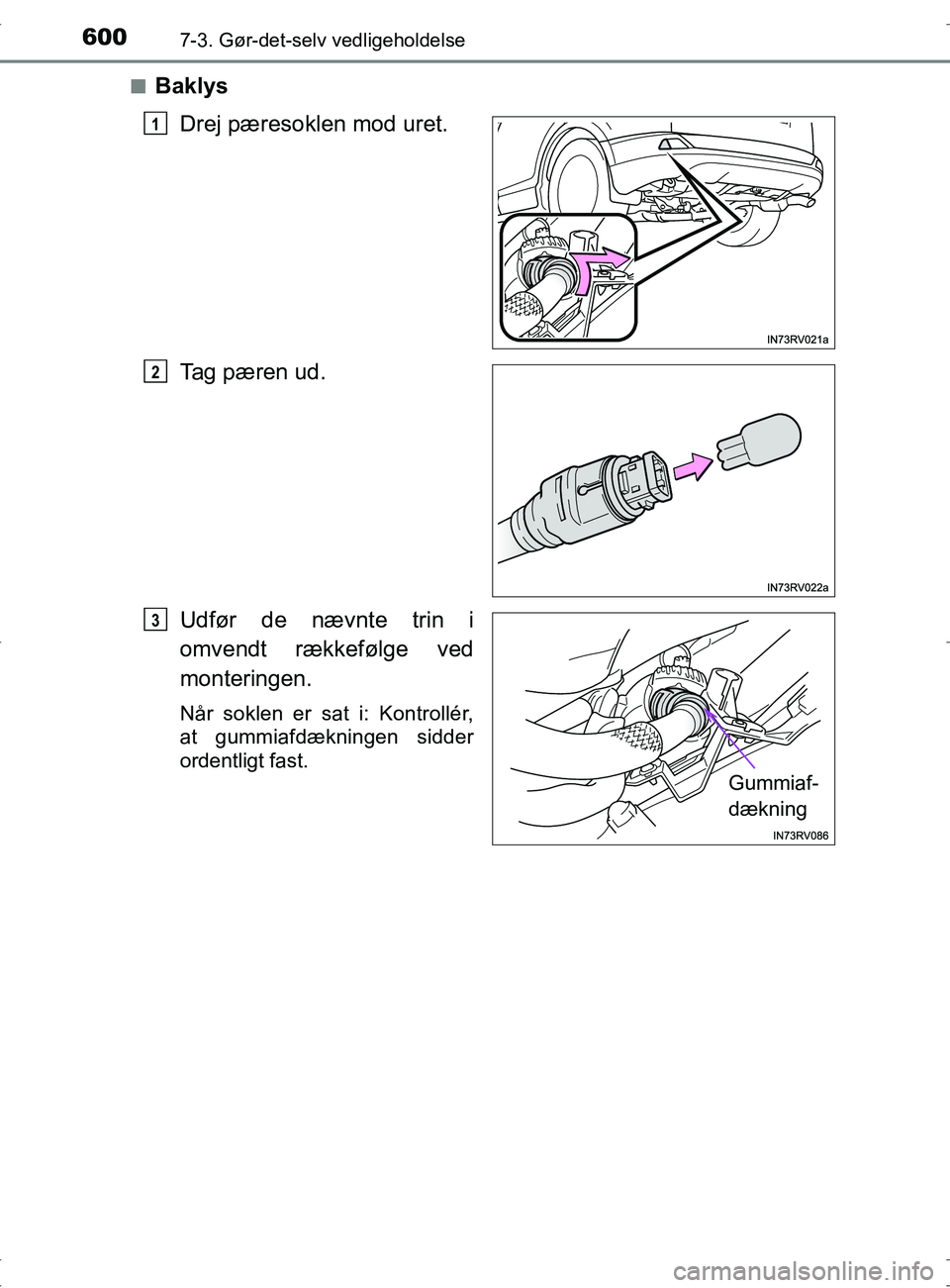

Baklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i
omvendt rækkefølge ved
monteringen.
Når soklen er sat i: Kontrollér,
at gummiafdækningen sidder
ordentligt fast.
1
2
Gummiaf-
dækning
3
OM42753DK.book Page 600 Wednesday, September 7, 2016 2:13 PM
