2017 TOYOTA RAV4 Brugsanvisning (in Danish)

5457-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

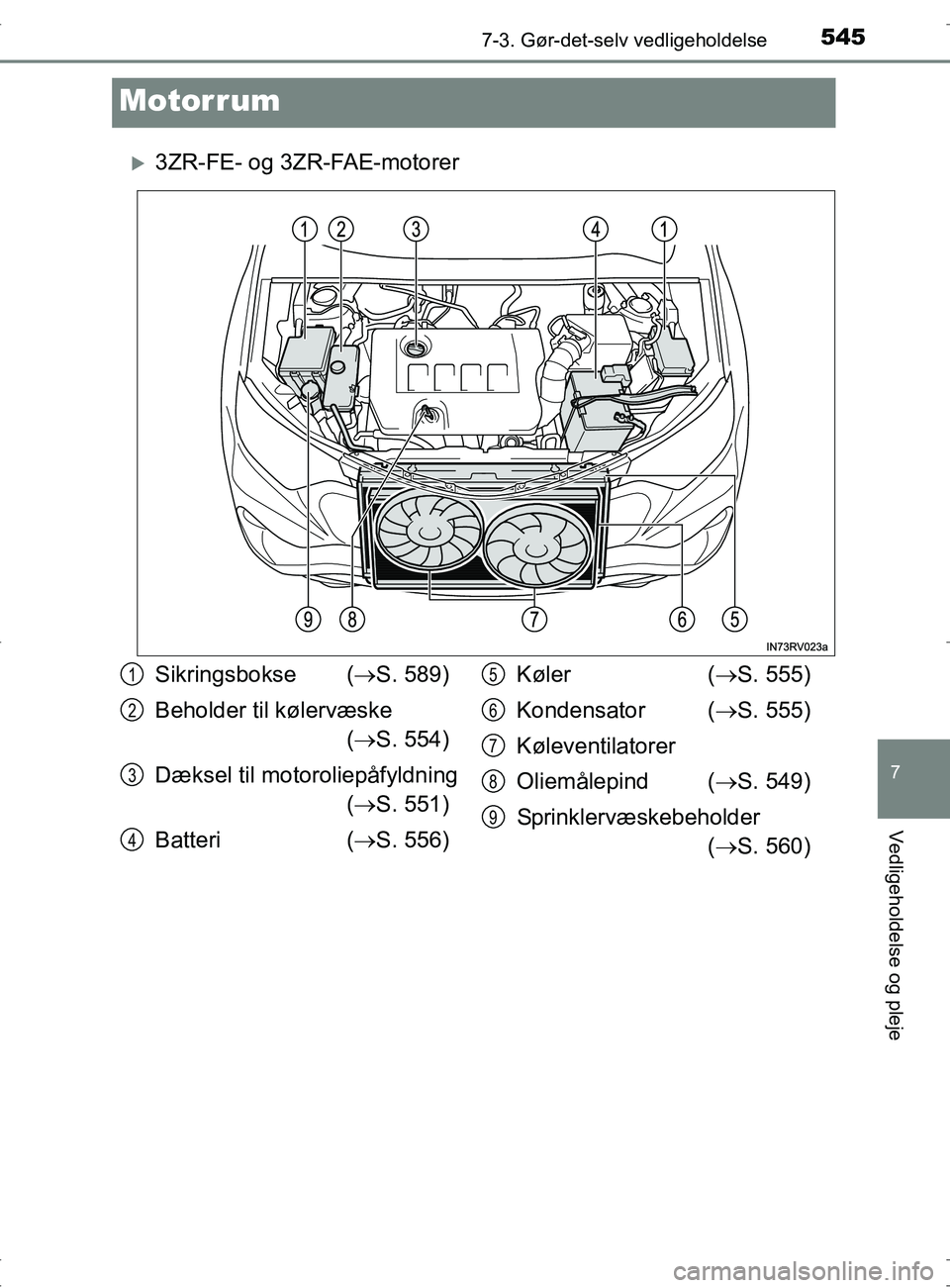

Motorrum
3ZR-FE- og 3ZR-FAE-motorer
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Batteri ( S. 556) Køler
( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
OM42753DK.book Page 545 Wednesday, September 7, 2016 2:13 PM

5467-3. Gør-det-selv vedligeholdelse
OM42753DK
2AR-FE-motor
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Batteri ( S. 556) Køler
( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
OM42753DK.book Page 546 Wednesday, September 7, 2016 2:13 PM

5477-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

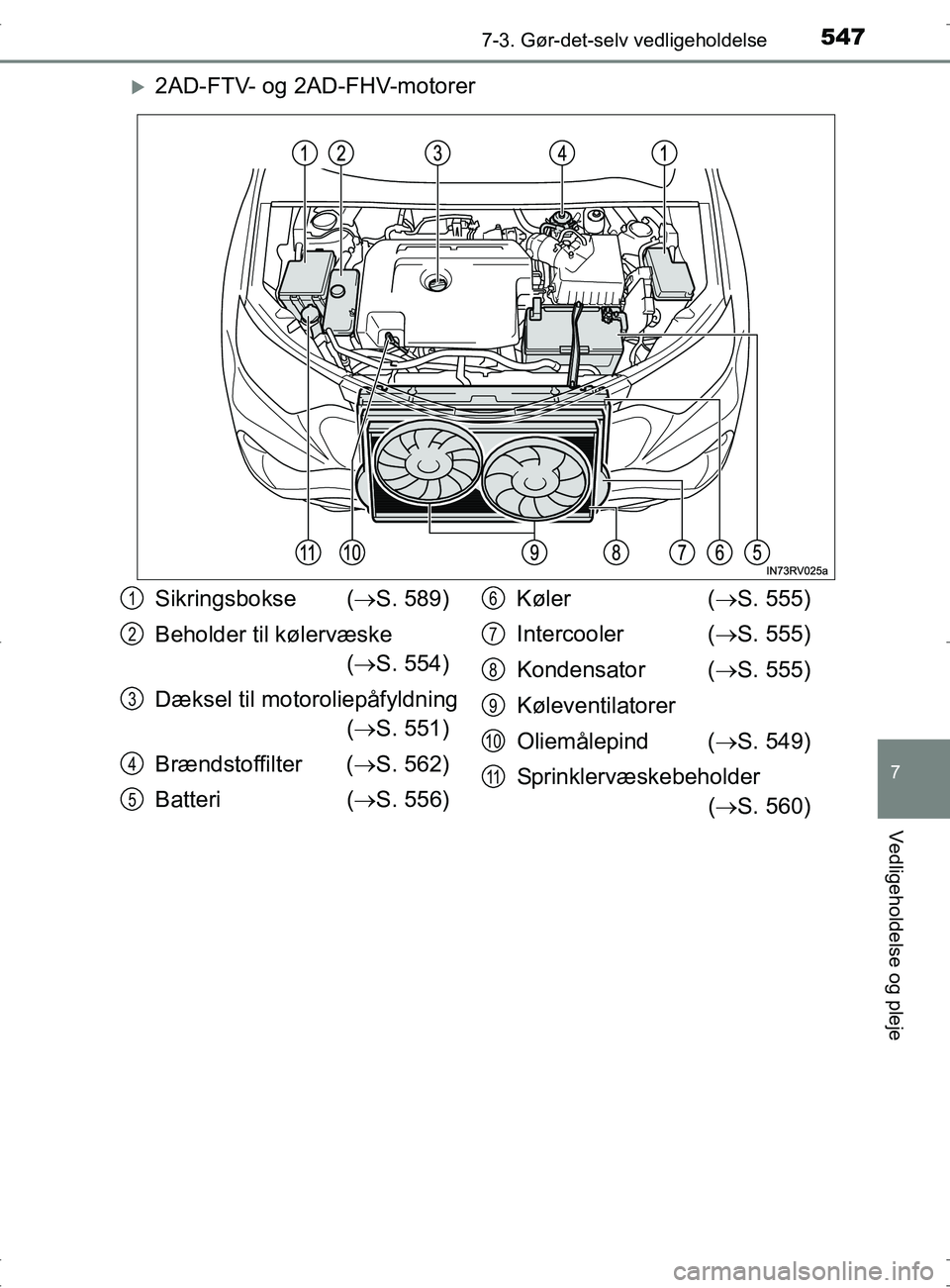

2AD-FTV- og 2AD-FHV-motorer
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Brændstoffilter ( S. 562)
Batteri ( S. 556) Køler
( S. 555)
Intercooler ( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
10
11
OM42753DK.book Page 547 Wednesday, September 7, 2016 2:13 PM

5487-3. Gør-det-selv vedligeholdelse
OM42753DK

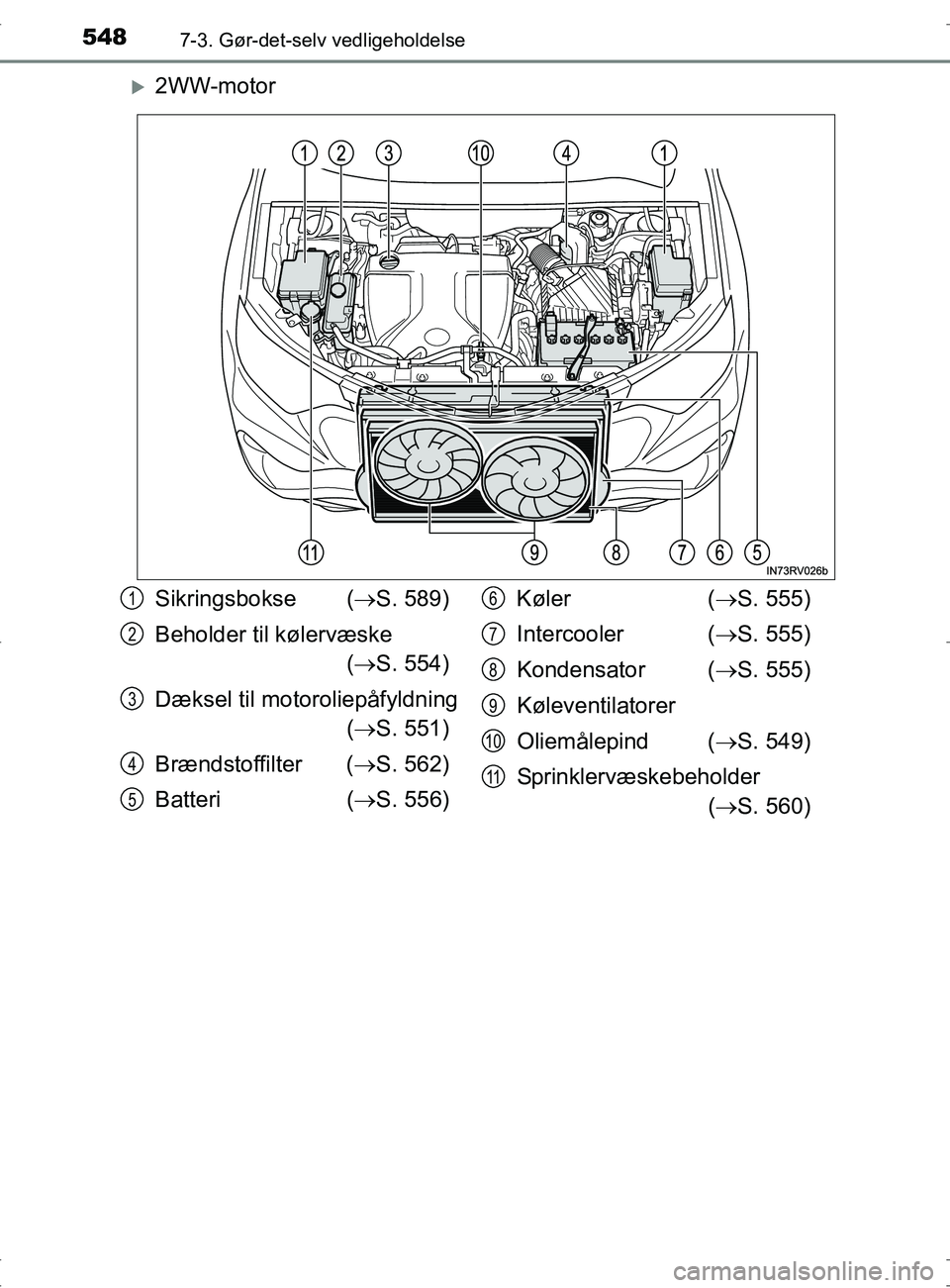

2WW-motor
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Brændstoffilter ( S. 562)
Batteri ( S. 556) Køler
( S. 555)
Intercooler ( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
10
11
OM42753DK.book Page 548 Wednesday, September 7, 2016 2:13 PM

5497-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

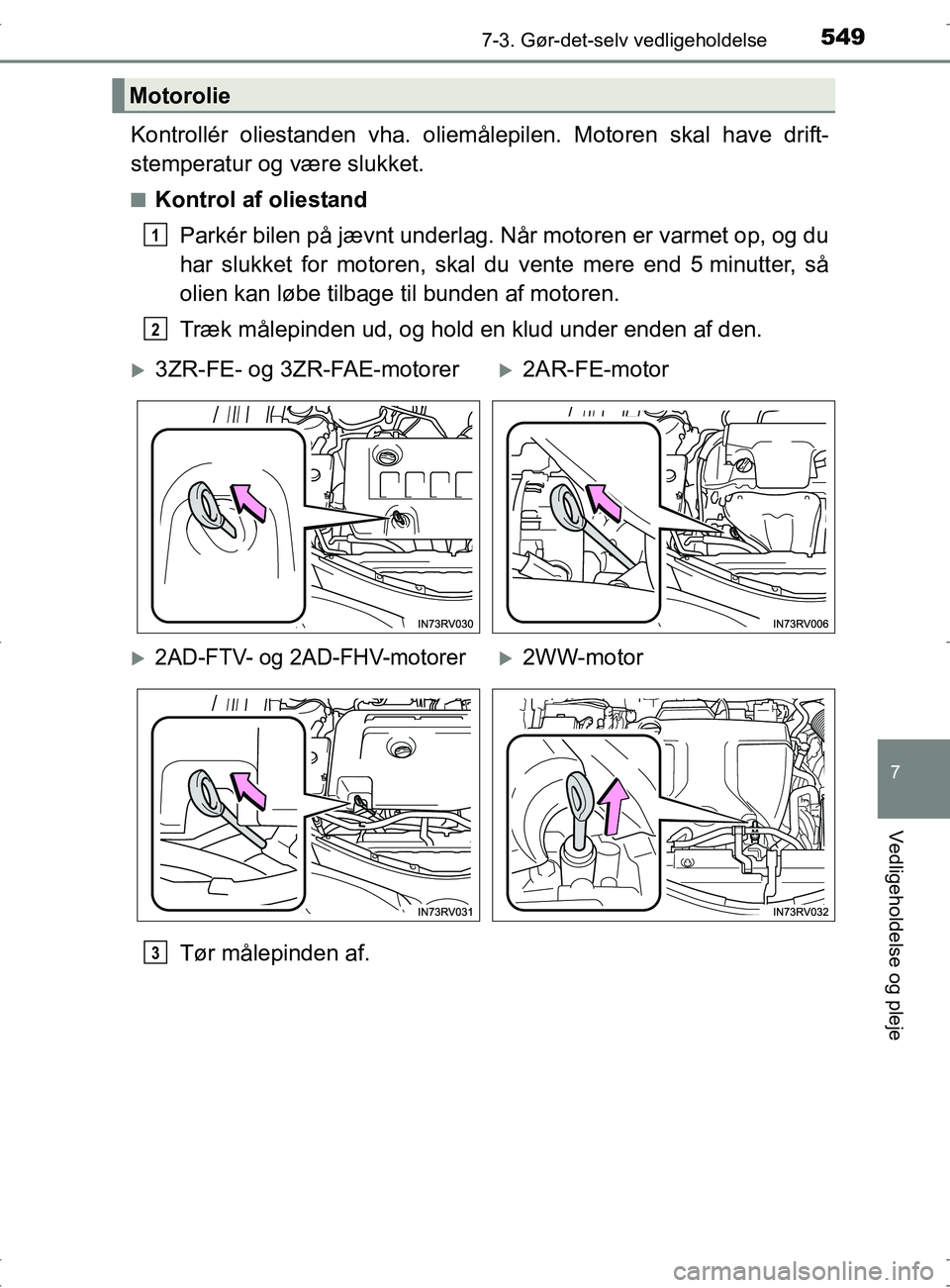

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Motorolie
1
2
3ZR-FE- og 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- og 2AD-FHV-motorer2WW-motor
3
OM42753DK.book Page 549 Wednesday, September 7, 2016 2:13 PM

5507-3. Gør-det-selv vedligeholdelse
OM42753DK
Flad målepind og ikke-flad målepind type B: Før målepinden helt
ind igen.
Ikke-flad målepind type A:
Før den ikke-flade målepind
helt ind, så dens fremståen-
de dele ( i illustrationen)
vender ind mod motoren.
Træk den ud igen, idet du holder kluden under enden, og kontrollér
oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.4
1
5
1
2
3
Flad målepindIkke-flad målepind type A
Ikke-flad målepind type B
Måleside
6
OM42753DK.book Page 550 Wednesday, September 7, 2016 2:13 PM

5517-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

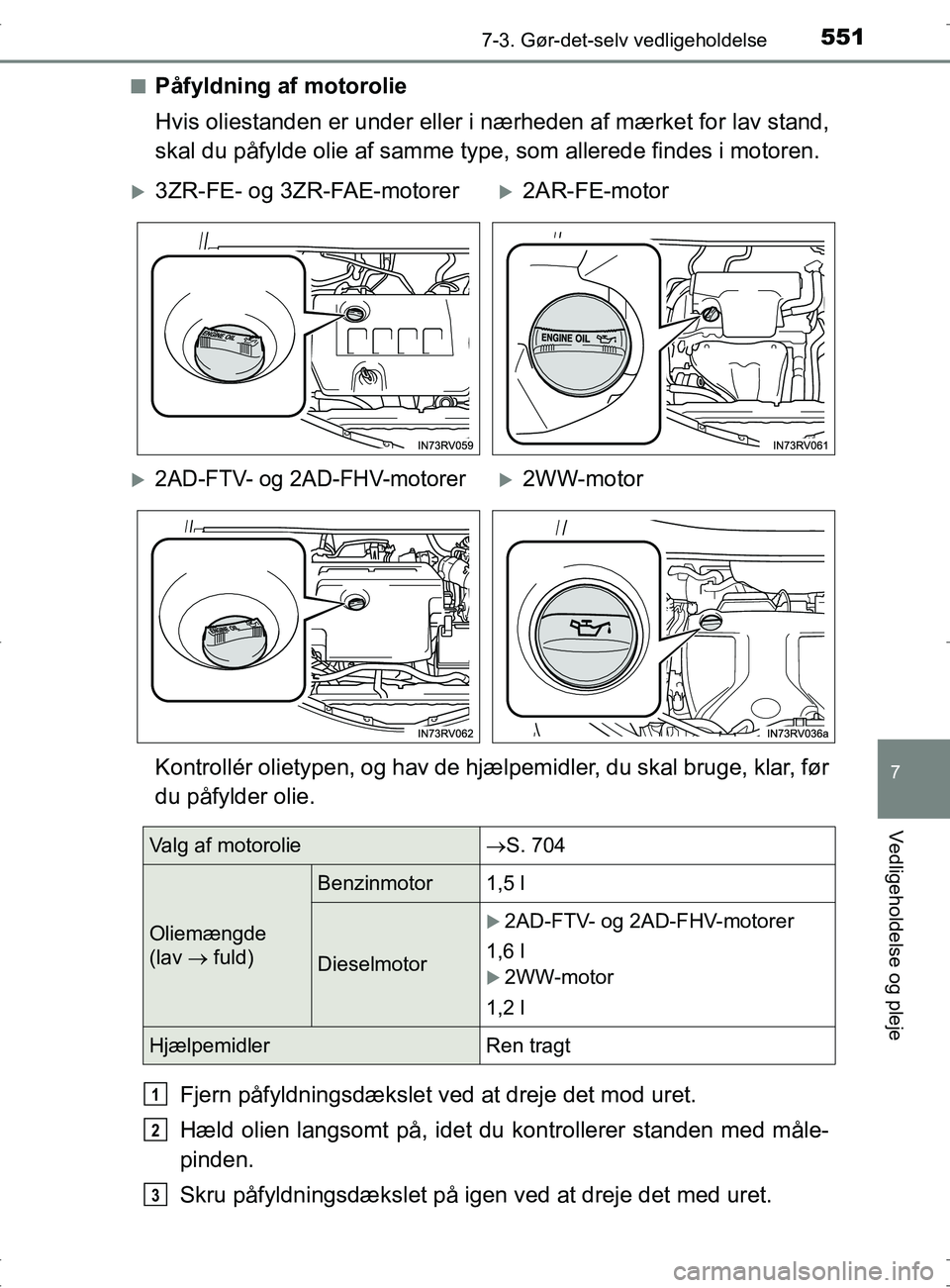

nPåfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme type, som allerede findes i motoren.
Kontrollér olietypen, og hav de hj ælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
3ZR-FE- og 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- og 2AD-FHV-motorer2WW-motor
Valg af motorolie S. 704
Oliemængde
(lav  fuld)
Benzinmotor 1,5 l
Dieselmotor
2AD-FTV- og 2AD-FHV-motorer
1,6 l
2WW-motor
1,2 l
Hjælpemidler Ren tragt
1
2
3
OM42753DK.book Page 551 Wednesday, September 7, 2016 2:13 PM

5527-3. Gør-det-selv vedligeholdelse
OM42753DK
nMotorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvi s fyldes motorolie på mellem olie-
serviceintervallerne.
l Når motoren er ny, for eksempel lige efter at bilen er købt eller bilen har fået
ny motor
l Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
l Hvis der køres med høje hastigheder eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelerationer og decelerationer
l Hvis motoren kører længe i tomgang eller hvis der ofte køres i tæt trafik
n Efter skift af motorolie (gælder kun for dieselmotorer)
Motorolievedligeholdelsesdataene skal nulstilles. Det gøres på følgende
måde:
Tryk på instrumentknappen eller , og vælg på multi-informa-
tionsdisplayet.
Tryk på eller på målerens kontakter, vælg "Vehicle Settings", og tryk
på .
Tryk på eller på målerens kontakter, vælg "Oil Maintenance", og
tryk på .
Vælg "Yes", og tryk på .
1
2
3
4
OM42753DK.book Page 552 Wednesday, September 7, 2016 2:13 PM
