2-2. Laddning
Laddhybridsystem
OM47A89SE
Laddningsutrustning
*: Antalet laddkablar som följer med bilen kan variera beroende på lan\
d.
Den här bilen innehåller utrustning för anslutning till en extern
kraftkälla.
Laddningsutrustning och beteckning
Laddningsingång
Belysning vid laddintag
Lucka till laddningsport
(→ Sid. 98, 113)
Laddning, indikator ( →Sid. 101)
Anslutningsdonets låsknapp
( → Sid. 116) Hybridbatteriets status, indika-
tor (→
Sid. 99)
Laddkabel
* ( → Sid. 102)
Laddningsport
1
2
3
4
5
6
7
8
OM47A89SE.book Page 97 Thursday, November 10, 2016 8:27 PM

982-2. Laddning
OM47A89SE■

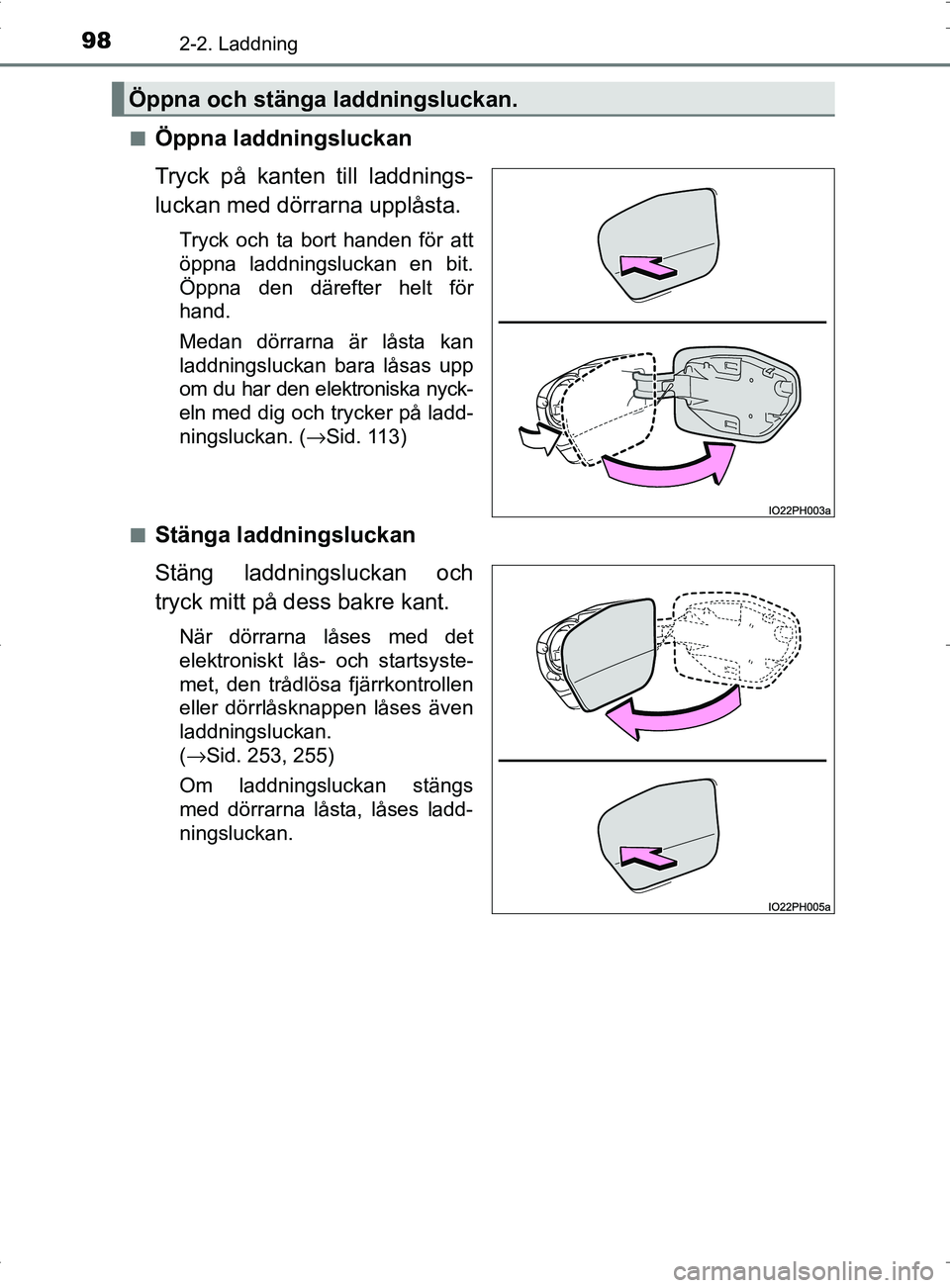

Öppna laddningsluckan
Tryck på kanten till laddnings-
luckan med dörrarna upplåsta.
Tryck och ta bort handen för att
öppna laddningsluckan en bit.
Öppna den därefter helt för
hand.
Medan dörrarna är låsta kan
laddningsluckan bara låsas upp
om du har den elektroniska nyck-
eln med dig och trycker på ladd-
ningsluckan. (
→Sid. 113)
■
Stänga laddningsluckan
Stäng laddningsluckan och
tryck mitt på dess bakre kant.
När dörrarna låses med det
elektroniskt lås- och startsyste-
met, den trådlösa fjärrkontrollen
eller dörrlåsknappen låses även
laddningsluckan.
( →Sid. 253, 255)
Om laddningsluckan stängs
med dörrarna låsta, låses ladd-
ningsluckan.
Öppna och stänga laddningsluckan.
OM47A89SE.book Page 98 Thursday, November 10, 2016 8:27 PM

992-2. Laddning
2
Laddhybridsystem
OM47A89SE
När laddkabeln är ansluten till ladd-intaget informeras användaren av
hybridbatteriets laddningsstatus
genom status för 3 indikatorer
(avstängd, tänd eller blinkar).
■Under laddning
Hybridbatteriets status, indikator
Laddningsstatus för hybridbatteriet Hybridbatteriets status, indikator
LågBlinkarEj tändEj tänd
MediumTändBlinkarEj tänd
HögTändTändBlinkar
123
OM47A89SE.book Page 99 Thursday, November 10, 2016 8:27 PM

1002-2. Laddning
OM47A89SE■
Utom under laddning
Indikatorerna för hybrid
batteriets status tänds
*1 medan laddnings-
luckan är öppen och något av följande utförs.
● När den elektroniska nyckeln finns nära avkänningsområdet
*2
( → Sid. 264)
● När dörrarna är upplåsta
*1: Indikatorerna tänds i högst cirka 15 sekunder.
*2: Utom avkänningsområdet för laddningsluckan.
■När hybridbatteriet är fulladdat
När laddkabeln ansluts tänds alla 3 statusindikatorerna till hybridbatteriet för
att informera användaren att hybridbatteriet är fulladdat.
*
*
: Om lucköppnaren ( →Sid. 142) trycks in kan hybridbatteriets statusindikatorer
börja blinka.
Laddningsstatus för hybridbatteriet Hybridbatteriets status, indikator
LågTändEj tändEj tänd
MediumTändTändEj tänd
HögTändTändTänd
123
OM47A89SE.book Page 100 Thursd ay, November 10, 2016 8:27 PM

1012-2. Laddning
2
Laddhybridsystem
OM47A89SE
Tänd-/blinkmönstret ändras för att
informera användaren att status
har ändrats på följande sätt.
*1: I förekommande fall
*2: Blinkar i cirka 15 sekunder.
*3: Blinkar i cirka 10 sekunder.
■Laddningsindikator
Om en systemstörning uppstår under laddning, eller medan den fjärrstyrda
luftkonditioneringen används, blinkar indikatorn snabbt i cirka 10 sekunder
och slocknar därefter.
Om detta inträffar visas ett meddelande på informationsdisplayen nästa gång
hybridsystemet startas. Om ett meddelande visas ska du följa anvisningarna i
på skärmen.
Laddningsindikator
Tänd-/blinkmönsterBilens status
Tänd
• Laddning pågår
• Laddning är möjlig
• ”Traction Battery Heater” ( →Sid. 125) är aktiverad
• ”Traction Battery Cooler” ( →Sid. 126) är aktiverad
*1
Blinkar
(normalt)
*2När laddschemat är registrerat ( →Sid. 147) och
laddkabeln är ansluten till bilen
Snabb blinkning*3Om laddning inte kan utföras på grund av funktions-
störning i en strömkälla eller i bilen, etc. ( →Sid. 165)
Ej tänd
• Laddningsanslutningen är inte införd i laddintaget
• Om laddningstimern (→Sid. 147) är i väntläge
• Vid avslutad laddning
OM47A89SE.book Page 101 Thursday, November 10, 2016 8:27 PM

1022-2. Laddning
OM47A89SE
Laddkabel
Laddkabel Mode 2
Funktionen, korrekt drift, etc, för laddkabeln finns nedskrivet.
Benämningar på respektive del av laddkabeln
Anslutningsdon
Stickkontakt
Stickproppssladd
Laddkretsövervakning (CCID) Effektindikator (
→Sid. 105)
Laddningsindikator
( → Sid. 105)
Felvarningsindikator
( → Sid. 105)1
2
3
4
5
6
7
OM47A89SE.book Page 102 Thursd ay, November 10, 2016 8:27 PM

1032-2. Laddning
2
Laddhybridsystem
OM47A89SE
Laddkabel Mode 3 (i förekommande fall)
Laddningsanslutning (fordons-
sidan)
Laddningsanslutning (laddut-
rustningssidan)
■Laddkablar, olika typer
Följande laddningslägen är kategoriserade enligt förekomsten\
av en
kontrollenhet som känner av funktionsstörningar, t.ex. att lokalisera elläckage
(om den är ansluten till laddningsenheten eller laddkabel). Typen av laddkabel
som kan användas varierar enligt laddningsläget.
1
2
LaddningslägeBeskrivning
Mode 1
Laddningsmetod som inte använder laddningskontroll
för att känna av elläckage mellan extern strömkälla
och bilen.
Det gäller inte den här bilen.
Mode 2
Laddningsmetod som ansluter bilen till extern
strömkälla genom en laddkabel försedd med CCID
(Charging Circuit Interrupting Device).
Gäller laddning via de flesta hushållsuttag.
Mode 3
Laddningsmetod som laddar från en laddningsenhet
(t.ex. en allmän laddningsstation) som är utrustad
med laddningskontroll för att detektera elläckage.
Kontroll för att detektera elläckage sker på enhetens
sida. Därför är laddkabeln inte utrustad med CCID
(Charging Circuit Interrupting Device).
Inte alla laddningsenheter är utrustade med laddka-
blar. Om det inte finns någon laddkabel ska du
använda laddkabel Mode 3 som den här bilen är för-
sedd med. (i förekommande fall)
OM47A89SE.book Page 103 Thursday, November 10, 2016 8:27 PM

1042-2. Laddning
OM47A89SE
CCID (Charging Circuit Interrupting Device) innehåller följande säker-
hetsfunktioner.
■Funktion för upptäckt av elläckage
Om elläckage upptäcks under uppladdning stängs kraftkällan auto-
matiskt av för att förhindra elektriska stötar orsakade av elläckage.
Om det blir avbrott i strömkällan blinkar felvarningsindikatorn.
Om det blir avbrott i strömkällan: →Sid. 105
■
Automatisk kontrollfunktion
Det här är en automatiskt kontrollfunktion som utförs innan laddning- en startar, som upptäcker eventuella problem i funktionen för detek-
tering av elläckage.
Om kontrollen leder till att en funktionsstörning upptäcks i funktionen för
detektering av elläckage blinkar felvarningsindikatorn för att informera
användaren. ( →Sid. 105)
■
Funktion för temperaturavkänning
En funktion för temperaturavkänning är monterad på kontakten.
Om värme alstras under laddningen på grund av glapp på uttagssi-
dan eller liknande, dämpas värm en genom att laddningsströmmen
kontrolleras.
■Förutsättningar för strömt illförsel till bilen
CCID (Charging Circuit Interrupting Device) är avsedd att bryta
strömmen till laddanslutn ingsdonet när det inte är anslutet till bilen,
även om kontakten är ansluten till uttaget.
Säkerhetsfunktioner (laddkabel Mode 2)
