1452-2. Laddning
2
Laddhybridsystem
OM47A89SE
OBSERVERA
■Vid användning av laddkabeln och relaterade delar
Observera följande säkerhetsanvisningar för att förhindra skador på laddka-
beln och relaterade delar.
● Om laddningen blir avbruten eller avstängd ska anslutningsdonet tas bort
innan kontakten tas bort.
● När laddkabeln tas bort, kontrollera att anslutningsdonet är olåst.
● Dra inte hårt i locket till anslutningsdon och laddningsintag.
● Utsätt inte anslutningsdonet för vibrationer under laddningen.
Laddningen kan upphöra.
● Sätt inte in annat än anslutningsdonet.
● När du sätter i kontakten i eller tar ut den från uttaget ska du hålla i själva
kontakten.
● Skada inte locket till laddningsintaget med vasst föremål.
● Dra inte hårt i laddkabeln om den har fastnat eller trasslat in sig.
Om kabeln har trasslat in sig ska den rätas ut innan den används.
● Vid laddning från extern enhet ska du använda kabeln som levererades
med bilen.
■ Under laddning
Sätt inte in kontakten i laddningsingången.
Laddningsingången kan skadas.
■ Efter laddning
● Stäng locket till laddningsporten när du har tagit bort laddarens anslut-
ningsdon från laddningsintaget.
Om locket till laddningsintaget inte sätts på kan vatten eller främmande före-
mål komma in i laddningsintaget vilket kan leda till skador. (Om locket till
laddningsporten inte är låst ska du vara försiktig eftersom det kan öppnas
oavsiktligt.)
● När kontakten har tagits ur uttaget ska den förvaras på säker fukt- och
dammfri plats.
Laddningskabeln eller kontakten kan skadas om någon kliver på den eller
kör över den med bilen.
OM47A89SE.book Page 145 Thursd ay, November 10, 2016 8:27 PM

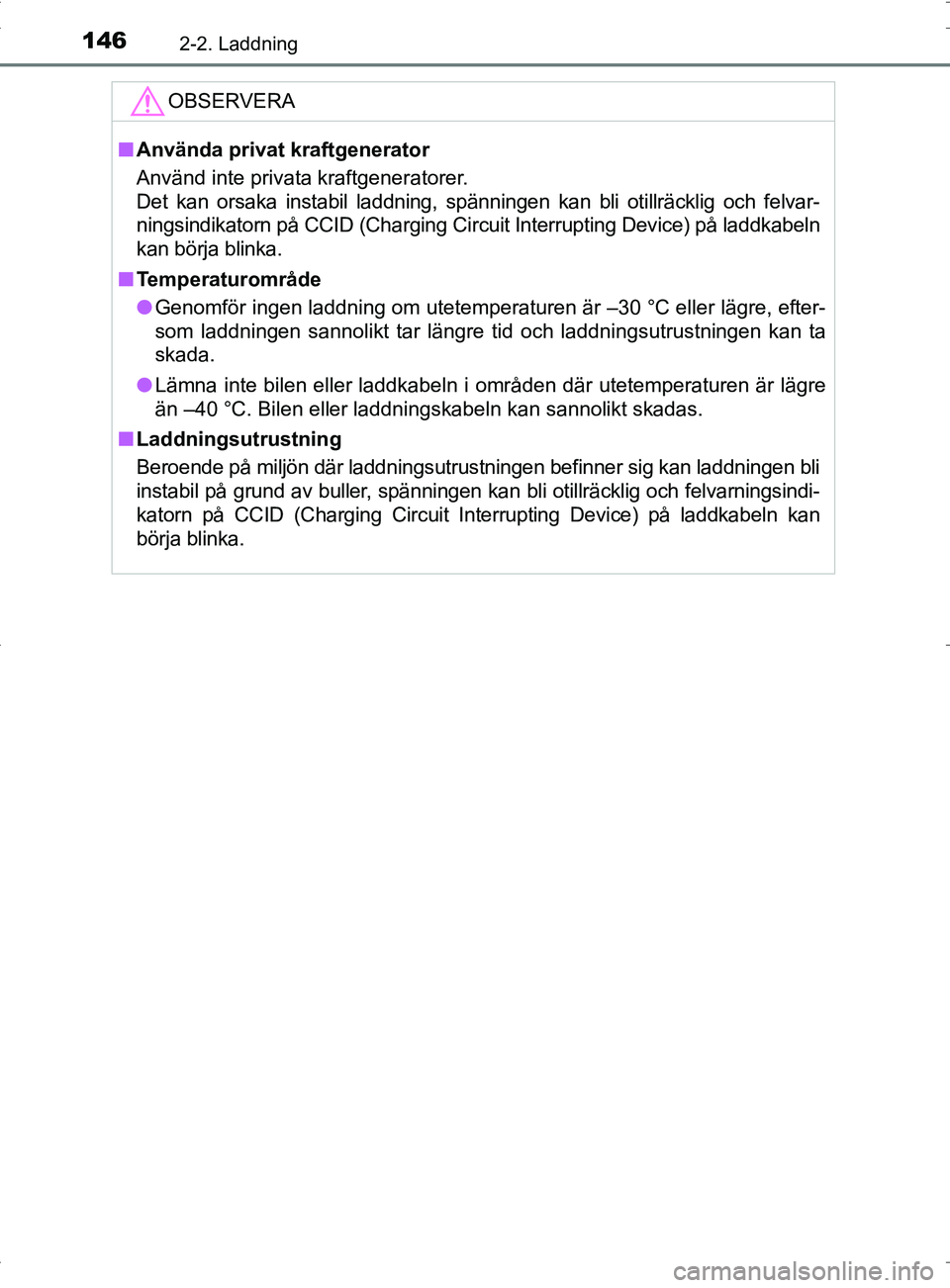

1462-2. Laddning
OM47A89SE
OBSERVERA
■Använda privat kraftgenerator
Använd inte privata kraftgeneratorer.
Det kan orsaka instabil laddning, spänningen kan bli otillräcklig och felvar-
ningsindikatorn på CCID (Charging Circuit Interrupting Device) på laddkabeln
kan börja blinka.
■ Temperaturområde
● Genomför ingen laddning om utetemperaturen är –30 °C eller lägre, efter-
som laddningen sannolikt tar längre tid och laddningsutrustningen kan ta
skada.
● Lämna inte bilen eller laddkabeln i områden där utetemperaturen är lägre
än –40 °C. Bilen eller laddningskabeln kan sannolikt skadas.
■ Laddningsutrustning
Beroende på miljön där laddningsutrustningen befinner sig kan laddningen bli
instabil på grund av buller, spänningen kan bli otillräcklig och felvarningsindi-
katorn på CCID (Charging Circuit Interrupting Device) på laddkabeln kan
börja blinka.
OM47A89SE.book Page 146 Thursd ay, November 10, 2016 8:27 PM

147
2
2-2. Laddning
Laddhybridsystem
OM47A89SE
Använda laddningstimerfunktionen
När laddningsschemat registreras kan följande inställningar ändras.
■Välj laddningsläge
Ett av följande två lägen kan väljas.
*: Ett fel i tidinställningen kan uppstå när laddningen startar på grund av
hybridbatteriets skick.
■
Upprepad inställning
Regelmässig laddning kan ställas in på timern genom att välja öns-
kad veckodag.
■Luftkonditioneringslänkad inställni ng (”Climate Prep”) (i före-
kommande fall)
Om laddningsläget är inställt på ”Departure” kan bilens luftkonditio-
nering ( →Sid. 472) ställas in på att automatiskt aktiveras
* enligt
den inställda tidpunkten.
Genom att justera temperaturen i kupén i förväg får passager\
arna en
behaglig miljö redan när de stiger in i bilen.
*: Aktiveras cirka 10 minuter före avresa.
Laddning kan utföras vid önska d tidpunkt genom att laddnings-
schemat registreras. Timern kan även ställas in på egna önske-
mål, som att laddningen ska vara av slutad vid en viss avgångstid
eller den ska utföras vid samma tidpunkt vissa dagar.
Inställning av laddningstimern
LaddningslägeBeskrivning
”Start”Börjar ladda vid den inställda tidpunkten och slutar
vid full laddning.
*
”Departure” (Avresa)
Börjar ladda för att avsluta laddningen vid inställd
tidpunkt.
När den här inställningen vä ljs kan den luftkonditione-
ringslänkade funktionen användas. (i förekommande
fall)
OM47A89SE.book Page 147 Thursd ay, November 10, 2016 8:27 PM

1482-2. Laddning
OM47A89SE■
Sätta på/stänga av ”Charge Now”
Om även ett laddningsschema är registrerat börjar laddningen inte
förrän den inställda tidpunkten, även
om laddkabeln har anslutits till
bilen. För omedelbar start utan at t ändra laddningsschemat, ställ in
”Charge Now” på tillfälligt avbro tt i laddningsschemat för att möjlig-
göra laddning så snart laddkabeln har anslutits.
■Ändra ”Next Charging Event”*1
Det går att tillfälligt ställa in tiden för nästa schemalagda laddning
utan att den registrerade upprepade inställningen ändras.
*2
*1: ”Next Charging Event” syftar till det närmaste laddningsschemat från aktu- ell tidpunkt bland registrerade laddningsscheman. Timerinställd laddning
utförs baserat på ”Next Charging Event”.
*2: Om ”Next Charging Event” ändras så åsidosätts det aktuella laddnings-schemat tillfälligt och laddning sker inte förrän vid den tidpunkt som anges
av ”Next Charging Event”. (Exempelvis, när ”Next Charging Event” är
inställt på två dagar senare sker ingen laddning förrän den tidpunkt som
anges av ”Next Charging Event”) även om funktioner är registrerade på
laddningsschemat.
■ Inställningar av timer
Högst 15 laddningsscheman kan registreras.
■ Se till att laddningstimern fungerar på rätt sätt
Kontrollera följande funktioner.
●Ställ in klockan på rätt tid ( →Sid. 180)
● Kontrollera att startknappen är i avstängt läge
● Anslut laddkabeln när laddningsschemat är registrerat
Starttiden för laddningen fastställs baserat på laddningsschema\
t vid tid-
punkten när laddkabeln anslöts.
● Kontrollera att laddningsindikatorn blinkar när laddkabeln är ansluten
(→Sid. 101)
● Använd inte ett uttag som har en avbrottsfunktion (inklusive timerfu\
nktion)
Använd ett uttag som har konstant eltillförsel. Vid uttag som har en avbrotts-
funktion orsakat av timer eller liknande, kan laddning inte ske planenligt om
strömmen stängs av under den inställda tiden.
OM47A89SE.book Page 148 Thursd ay, November 10, 2016 8:27 PM

1492-2. Laddning
2
Laddhybridsystem
OM47A89SE■
När laddkabeln är ansluten till bilen
Även om flera påföljande laddningsscheman är registrerade kommer nästa
laddning inte att genomföras enligt timern förrän laddkabeln har tagits bort
och återanslutits efter att laddningen har slutförts. Dessutom, när hybridbatte-
riet är fulladdat kommer inte laddning enligt timern att genomföras.
■ ”Climate Prep” (i förekommande fall)
●Om den luftkonditioneringslänkade inställningen är påslagen är luftkonditio-
neringen aktiv tills den inställda avre setiden. Luftkonditioneringen förbrukar
alltså elektricitet varför laddningen eventuellt inte avslutas vid den inställda
avresetiden.
● Om hybridbatteriet är fullt laddat sker ingen laddning även om laddnings-
schemat är inställt. Om ”Climate Prep” slås på aktiveras dock luftkonditione-
ringen endast en gång när tiden som ”Departure” är inställd på närmar sig.
Om detta inträffar kommer luftkonditioneringen att förbruka elektricitet och
laddningen som återstår i hybridbatteriet vid avresan kan minska.
■ Om timerinställningar förbises
Om följande åtgärder utförs medan laddningstimern är i viloläge avbryts
timerladdningen tillfälligt och laddningen startar omedelbart.
●När den fjärrstyrda luftkonditioneringen ( →Sid. 484) är igång
● När ”Charge Now” slås på ( →Sid. 155)
● När en åtgärd tillfälligt avbryter laddning enligt timern ( →Sid. 139)
■ Påverkan av utetemperaturen
Om laddningsläget är inställt på ”Departure” kan timerns inställningar åsido-
sättas på grund av utetemperaturen så att laddningen startar omedelbart.
■ ”Traction Battery Cooler” (i förekommande fall) (→Sid. 126)
Om laddning sker med timer aktiveras hybridbatteriets kylningsfunktion even-
tuellt enligt temperaturen i hybridbatteriet.
●Om laddningsläget är inställt på ”Start” startar kylningen vid den inställda tid-
punkten för laddningsstart.
● Om laddningsläget är inställt på ”Departure” startar kylningen cirka 30 minuter
innan den inställda tidpunkten för laddningsstart. Om det inte finns tid för att
avsluta laddningen enligt inställningen på timern kan kylningstiden för hybrid-
batteriet avkortas och ”T raction Battery Cooler” aktiveras eventuellt inte.
OM47A89SE.book Page 149 Thursd ay, November 10, 2016 8:27 PM

1502-2. Laddning
OM47A89SE
Använd reglaget till laddningstimern och ratt reglagen för att göra
inställningar av timern.
Laddningstimer, reglage
Rattmonterade kontroller
(→ Sid. 175)
Informationsdisplay
■Registrera laddningsschemat Tryck på reglaget till laddningstimern.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja ”Scheduled
Events”, tryck sedan på .
Skärmen ”Scheduled Events”
visas.
Tryck på eller på rat-
ten, för att välja ”+”, tryck
sedan på .
Skärmen ”Edit Charging Event”
visas.
Inställningsmetod
1
2
3
1
2
3
OM47A89SE.book Page 150 Thursd ay, November 10, 2016 8:27 PM

1512-2. Laddning
2
Laddhybridsystem
OM47A89SE
Tryck på eller på rat-
ten, för att välja laddnings-
läge/raden för tidsinställning,
tryck sedan på .
Skärmen för laddningsläge/tids-
inställning visas.
Klockvisningen (12-timmarsvis-
ning/24-timmars visning) änd-
ras enligt inställningarna för
klockan. (→Sid. 180)
Tryck på eller på rat-
ten och välj den post som
ska ändras med markören,
tryck sedan på eller
för att ändra inställning.
Ställ in önskat laddningsläge och
laddningsstart (eller avresetid).
Om laddningsläget är ”Start” blir det den inställda tidpunkten för ladd-
ningsstart. Om det är ”Departure” ställs sluttiden för laddningen in.
När inställningarna har ändrats till de önskade inställningarna, tryck på
för att återgå till föregående skärm.
För att aktivera upprepad
inställning, tryck på eller
på ratten, för att välja
”Repeat”, tryck sedan på .
Nu visas en skärm där den upp-
repade dagen kan väljas.
4
5
6
OM47A89SE.book Page 151 Thursd ay, November 10, 2016 8:27 PM

1522-2. Laddning
OM47A89SE
Tryck på eller på
ratten, välj önskad dag som
ska aktiveras för den uppre-
pade inställningen, tryck
sedan på .
Varje gång trycks in alterne-
rar den upprepade inställningen
mellan På och Av.
I påslaget läge markeras den valda dagen och laddningstimern uppre-
pas den dagen. Det går att ställa in mer än en dag i påslaget läge,
Om inga dagar ställs in i påslaget läge sker laddning endast en gång
enligt timern för de kommande 24 timmarna.
När inställningarna har ändrats till de önskade inställningarna, tryck på för att återgå till föregående skärm.
När laddningsläget är inställt
på ”Departure” ska ”Climate
Prep” ( →Sid. 147) ställas in
på På eller Av. (i förekom-
mande fall)
För att aktivera funktionen och
luftkonditioneringen, tryck på
eller på ratten för att
välja ”Climate Prep”, tryck
sedan på .
Varje gång trycks in alternerar funktionen mellan På och Av.
När alla inställningar är
avslutade, tryck på .
Nu visas en skärm där inställ-
ningarna kan sparas.
Tryck på eller på ratten
för att välja ”Yes”, tryck sedan på
för att spara inställningarna.
Om du vill ändra inställningarna väljer du ”No” och går igenom inställ-\
ningsproceduren från steg igen.
När alla inställningar är slutförda och när laddkabeln är ansluten till bilen
kommer laddningen att ske enligt laddningstimerns inställningar.
7
8
9
3
