2017 TOYOTA COROLLA Manuel du propriétaire (in French)

5057-3. Entretien à faire soi-même
7
Entretien et soins
Corolla_TMMT_EK (OM12J91K)■
Clignotant avant
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
3

5067-3. Entretien à faire soi-même
Corolla_TMMT_EK (OM12J91K)■
Feu de stop/feu arrière (type à ampoule) et clignotant arrière
Ouvrez le couvercle de coffre et
retirez les clips.
Pour éviter d'endommager le véhi-
cule, protégez l'extrémité du tourne-
vis avec un chiffon.
Retirez partiellement l'habillage
du compartiment à bagages.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.Clignotant arrière
Feu de stop/arrière
Retirez l'ampoule. Clignotant arrière
Feu de stop/arrière
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
3
1
2
4
1
2
5

5077-3. Entretien à faire soi-même
7
Entretien et soins
Corolla_TMMT_EK (OM12J91K)■
Feu antibrouillard arrière (type à ampoule), feu arrière (type à
ampoule) et feu de recul
Ouvrez le couvercle du coffre et
retirez le clip. Ensuite, retirez
partiellement l'habillage du
cache du panneau de coffre.
Pour éviter d'endommager le véhi-
cule, protégez l'extrémité du tourne-
vis avec un chiffon.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.Feu arrière
Feu antibrouillard arrière
Feu de recul
Retirez l'ampoule. Feu arrière
Feu antibrouillard arrière
Feu de recul
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
1
2
3
3
1
2
3
4

5087-3. Entretien à faire soi-même
Corolla_TMMT_EK (OM12J91K)■
Éclairage de plaque d'immatriculation
Retirez l'optique.
Introduisez un tournevis de taille
adéquate dans l'orifice de l'optique,
et détachez l'optique, comme indi-
qué sur l'illustration.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis de
ruban adhésif.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.
1
2
3

5097-3. Entretien à faire soi-même
7
Entretien et soins
Corolla_TMMT_EK (OM12J91K)■
Clignotant latéral
Retirez le cache.
Insérez un tournevis plat et faites
glisser le long du clignotant.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.
Appuyez sur les 2 clips et retirez
le clignotant latéral du logement
de rétroviseur.
Retirez la prise du logement de
clignotant latéral.
Retirez l'ampoule.
1
2
3
4

5107-3. Entretien à faire soi-même
Corolla_TMMT_EK (OM12J91K)
Remplacez l'ampoule et instal-
lez la prise dans le logement de
clignotant latéral.
Alignez les rainures de la prise sur
le logement du clignotant latéral.
Installez le faisceau électrique
sur le logement de rétroviseur
en le faisant passer dans la par-
tie inférieure du clignotant laté-
ral.
Alignez les 6 languettes et ins-
tallez le cache.
Après avoir entendu un clic, assu-
rez-vous que le cache est correcte-
ment fixé.
5
6
7

5117-3. Entretien à faire soi-même
7
Entretien et soins
Corolla_TMMT_EK (OM12J91K)■
Remplacement des ampoules suivantes
Si l'une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire ou un réparateur agréé Toyota, ou par tout autre
professionnel qualifié et convenablement équipé.
●
Phares (véhicules avec phares à LED)
● Feux de position avant/éclairages de jour
● Troisième feu stop
● Feu de stop/arrière (type à LED)
● Feux arrière (type à LED)
● Feu antibrouillard ar rière (type à LED)
■Ampoules à LED
Les phares (véhicules avec phares LED), le feu antibrouillard arrière (type à LED), le
troisième feu de stop, les feux de position avant/les éclairages de jour, le feu de stop/
arrière (type à LED) et les feux arrière (type à LED) sont constitués d'un certain nom-
bre de LED. Si une LED vient à griller, amenez votre véhicule chez un concessionnaire
ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convenablement
équipé.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condensation à l'intérieur de l'optique d'un phare
n'indique pas d'anomalie.
Contactez un concessionnaire ou un réparateur agréé Toyota, ou tout autre profes-
sionnel qualifié et convenablement équipé, pour de plus amples informations dans les
situations suivantes:
●Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● De l'eau s'est accumulée à l'intérieur du phare.

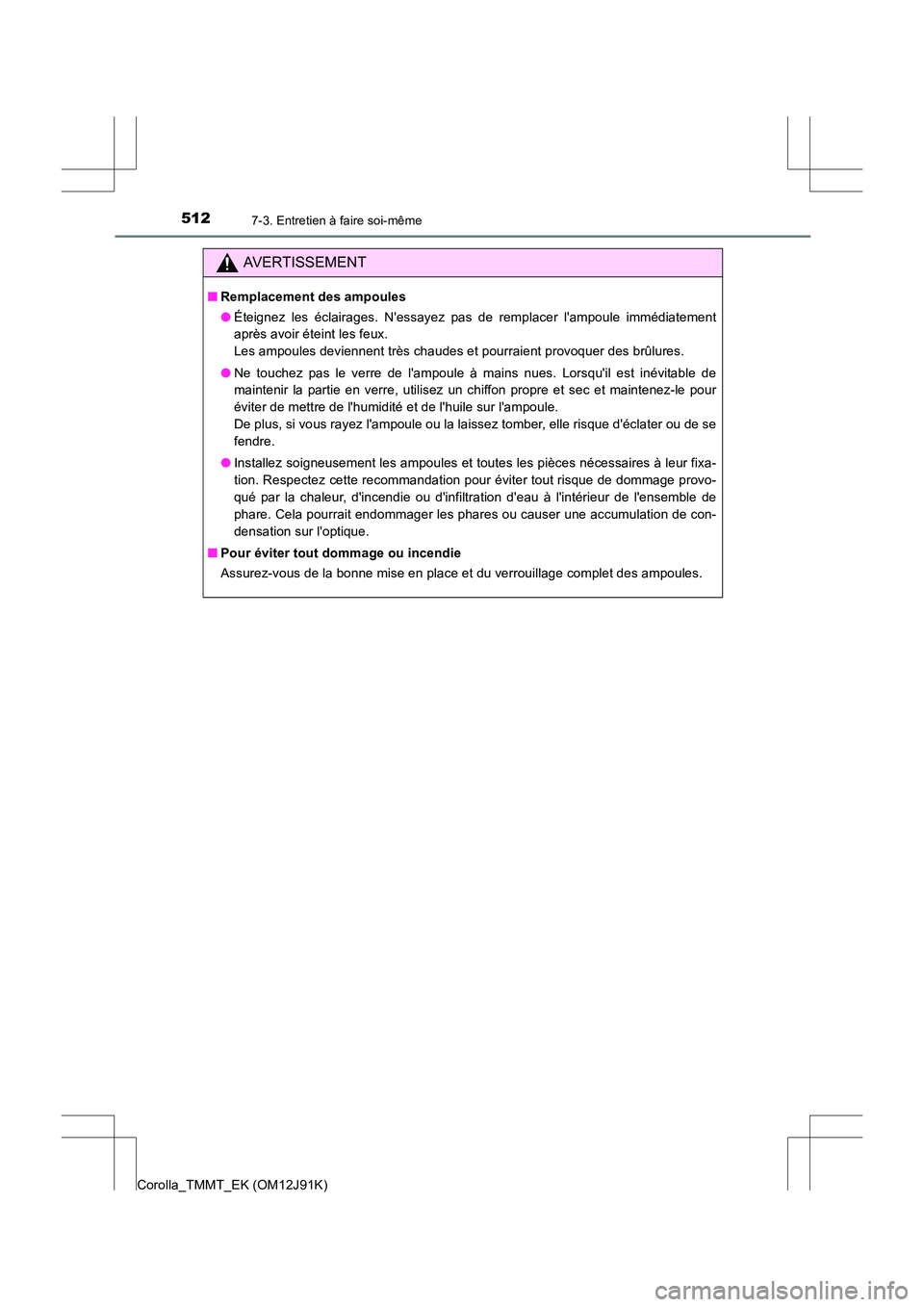

5127-3. Entretien à faire soi-même
Corolla_TMMT_EK (OM12J91K)
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédiatement
après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlures.
● Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de
maintenir la partie en verre, utilisez un chiffon propre et sec et maintenez-le pour
éviter de mettre de l'humidité et de l'huile sur l'ampoule.
De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se
fendre.
● Installez soigneusement les ampoules et toutes les pièces nécessaires à leur fixa-
tion. Respectez cette recommandation pour éviter tout risque de dommage provo-
qué par la chaleur, d'incendie ou d'infiltration d'eau à l'intérieur de l'ensemble de
phare. Cela pourrait endommager les phares ou causer une accumulation de con-
densation sur l'optique.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
