2017 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

4477-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)■
Contrôle du niveau de liquide
Le niveau du liquide de frein
doit se situer entre les repères
“MAX” et “MIN” du réservoir.
“MAX”
“MIN”
■Appoint en liquide
Vérifiez le type de liquide à utiliser et préparez l'élément dont vous
avez besoin.
■Le liquide de frein peut absorb er l'humidité présente dans l'air
Un liquide de frein contenant de l'humidité en excès risque de provoquer une
perte dangereuse d'efficacité des freins. Utilisez uniquement du liquide de
frein venant d'un bidon neuf.
Liquide de frein
1
2
Type de liquideLiquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
ÉlémentEntonnoir propre
AVERTISSEMENT
■ Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains et il détériore les surfaces peintes.
En cas de contact du liquide avec les mains ou les yeux, rincez immédiate-
ment la partie touchée à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.

4487-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)
Quand un lave-vitre ne fonc-
tionne pas ou si le message
d'avertissement s'affiche à l'écran
multifonctionnel, c'est que le
réservoir de lave-vitre est vrai-
semblablement vide. Ajoutez du
liquide de lave-vitre. (→P. 515)
NOTE
■
Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau de liquide dans
l'accumulateur est haut.
Si le réservoir doit être fréquemment rempli, il y a peut-être un problème
grave.
Liquide de lave-vitre
AVERTISSEMENT
■Lorsque vous faites l'appoin t en liquide de lave-vitre
N'ajoutez pas de liquide de lave-vitre lorsque le système hybride est chaud
ou en marche, car il contient de l'alcool et pourrait provoquer un incendie en
cas de débordement sur le système hybride etc.
NOTE
■ N'utilisez aucun autre produit que du liquide de lave-vitre
N'utilisez pas d'eau savonneuse ou d'antigel pour moteur à la place du
liquide de lave-vitre.
Cela risquerait de laisser des traces indélébiles sur la peinture du véhicule.
■ Dilution du liquide de lave-vitre
Diluez le liquide de lave-vitre avec de l'eau si nécessaire.
Reportez-vous aux températures de gel listées sur l'étiquette du bidon de
liquide de lave-vitre.

4497-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)
La batterie 12 V est située sur le
côté droit du coffre.
Tirez sur le couvercle de la batte-
rie 12 V tout en appuyant sur la
languette.Installez le couvercle
Soulevez la languette pour fixer
la garniture de coffre
Batterie 12 V
Emplacement
Retrait du couvercle de la batterie 12 V
Installation du couvercle de la batterie 12 V
1
2

4507-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)
Vérifiez que les bornes de la batterie 12 V ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.Bornes
Collier de maintien
■Avant la recharge
Pendant la recharge, la batterie 12 V produit des vapeurs d'hydrogène, hau-
tement inflammables et explosives. Par conséquent, respectez les précau-
tions suivantes avant toute recharge:
●Si la recharge s'effectue alors que la batterie 12 V est installée sur le véhi-
cule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que le contact d'alimentation du chargeur est sur arrêt lorsque vous
branchez et débranchez les câbles entre le chargeur et la batterie 12 V.
■ Après recharge/rebranchement de la batterie 12 V
●Il peut s'avérer impossible de déverrouiller les portes avec le système
d'accès et de démarrage mains libres immédiatement après le rebranche-
ment de la batterie 12 V. Si cela se produit, utilisez la télécommande du ver-
rouillage centralisé ou la clé mécanique pour verrouiller/déverrouiller les
portes.
● Démarrez le système hybride avec le contact d'alimentation en mode
ACCESSORY. Le système hybride peut ne pas démarrer si le contact d'ali-
mentation est sur arrêt. Cependant, le système hybride fonctionne normale-
ment à la deuxième tentative.
● Le mode du contact d'alimentation est enregistré par le véhicule. Si la batte-
rie 12 V est rebranchée, le véhicule rétablit le mode dans lequel se trouvait
le contact d'alimentation avant que la batterie 12 V ne soit débranchée.
Assurez-vous de désactiver l'alimentation avant de débrancher la batterie
12 V. Soyez particulièrement prudent au moment de brancher la batterie 12
V si vous ignorez dans quel mode était le contact d'alimentation avant
qu'elle ne se décharge.
Si le système s'obstine à ne pas démarrer après de multiples tentatives, con-
tactez votre concessionnaire Toyota.
Extérieur
1
2

4517-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)
AVERTISSEMENT
■Composants chimiques de la batterie 12 V
La batterie 12 V contient de l'acide sulfurique toxique et corrosif, produisant
des vapeurs d'hydrogène inflammables et explosives. Pour réduire les ris-
ques d'accident grave, voire mortel, respectez les précautions suivantes
lorsque vous intervenez sur ou à proximité de la batterie 12 V:
●Ne provoquez pas d'étincelles en touchant les bornes de la batterie 12 V
avec des outils.
● Ne fumez pas et n'utilisez pas d'allumette à proximité de la batterie 12 V.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie 12 V.
● Ne laissez pas les enfants s'approcher de la batterie 12 V.
■ Où charger la batterie 12 V en toute sécurité
Mettez toujours en charge la batterie 12 V à l'air libre. Ne chargez pas la
batterie 12 V dans un garage ou un local fermé sans aération suffisante.
■ Comment recharger la batterie 12 V
Effectuez toujours une charge lente (5 A maximum). La batterie 12 V risque
d'exploser si vous essayez de la charger plus vite.
■ Mesures d'urgence concernant l'électrolyte
●En cas de contact de l'électrolyte avec les yeux
Rincez-vous les yeux à l'eau claire pendant 15 minutes au moins et con-
sultez immédiatement un médecin. Dans la mesure du possible, continuez
à appliquer de l'eau sur les yeux, à l'aide d'une éponge ou d'une serviette,
pendant le trajet jusqu'au service médical le plus proche.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez immé-
diatement le vêtement et appliquez si nécessaire la procédure décrite pré-
cédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Consultez un médecin de
toute urgence.

4527-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)
AVERTISSEMENT
■Lors du remplacement de la batterie 12 V
Utilisez une batterie 12 V conçue pour ce véhicule. À défaut, du gaz (hydro-
gène) risque d'entrer dans l'habitacle et de provoquer un incendie ou une
explosion.
Pour le remplacement de la batterie 12 V, contactez votre concessionnaire
To y o t a .
NOTE
■Lorsque vous rechargez la batterie 12 V
Ne rechargez jamais la batterie 12 V avec le système hybride en marche.
Veillez également à ce que tous les accessoires soient hors tension.

4537-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)
Vérifiez que les témoins d'usure de la bande de roulement sont visi-
bles sur les pneus. Vérifiez également que les pneus ne soient pas
usés de manière inégale, par exemple usure excessive d'un côté de
la bande de roulement.
Si vous ne permutez pas les roues, contrôlez l'état de la roue de
secours et sa pression.Nouvelle bande de roulement
Bande de roulement usée
Témoin d'usure de la bande de roulement
L'emplacement des témoins d'usure de la bande de roulement est signalé
par un repère “TWI” ou “
∆”, etc., moulés sur le flanc de chaque pneu.
Remplacez les pneus si les témoins d'usure de la bande de roulement
sont visibles sur les pneus.
Pneus
Changez les pneus ou permutez les roues en fonction du pro-
gramme d'entretien et de l'usure des bandes de roulement.
Contrôle des pneus
1
2
3

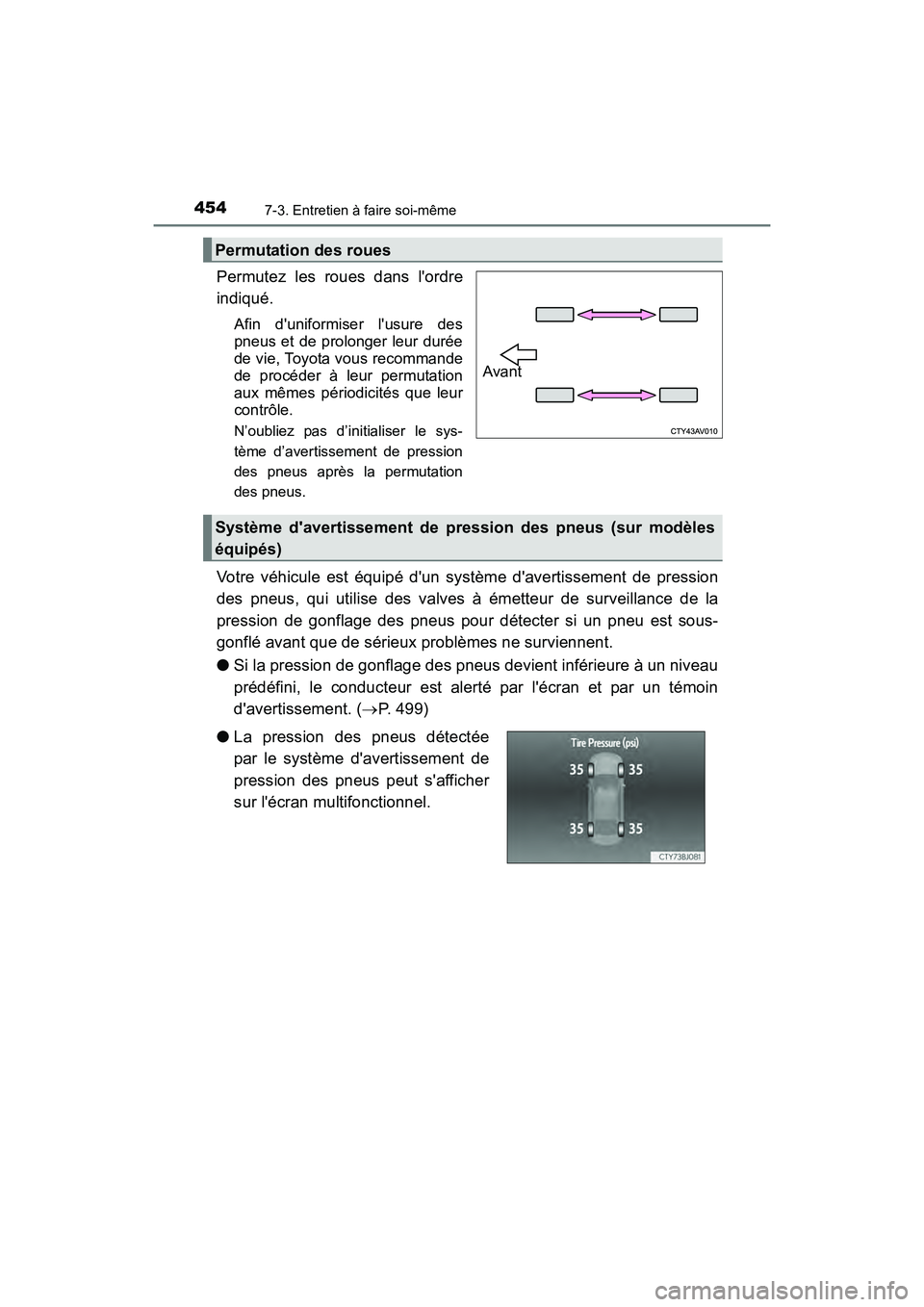

4547-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)
Permutez les roues dans l'ordre
indiqué.
Afin d'uniformiser l'usure des
pneus et de prolonger leur durée
de vie, Toyota vous recommande
de procéder à leur permutation
aux mêmes périodicités que leur
contrôle.
N’oubliez pas d’initialiser le sys-
tème d’avertissement de pression
des pneus après la permutation
des pneus.
Votre véhicule est équipé d'un système d'avertissement de pression
des pneus, qui utilise des valves à émetteur de surveillance de la
pression de gonflage des pneus pour détecter si un pneu est sous-
gonflé avant que de sérieux problèmes ne surviennent.
●Si la pression de gonflage des pneus devient inférieure à un niveau
prédéfini, le conducteur est alerté par l'écran et par un témoin
d'avertissement. ( →P. 499)
Permutation des roues
Avant
Système d'avertissement de pression des pneus (sur modèles
équipés)
● La pression des pneus détectée
par le système d'avertissement de
pression des pneus peut s'afficher
sur l'écran multifonctionnel.
