2017 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

6178-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Onderdelen van de bandenreparatieset
Injector
Slang
Compressorschakelaar
Bandenspanningsmeter Ontgrendelknop
Voedingsaansluiting
St i ck er1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10538E.b
ook Page 617 Friday, September 9, 2016 12:21 PM

6188-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Verwijder de afdekplaat. (→Blz. 498)
Verwijder de bandenreparatieset. ( →Blz. 615)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de
spuitmond.
Verwijderen van de bandenreparatieset
Reparatiemethode in noodgevallen
1
2
1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 618 Friday, September 9, 2016 12:21 PM

6198-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
C-HR_HV_OM_Europe_OM10538E.b ook Page 619 Friday, September 9, 2016 12:21 PM

6208-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan
op de accessoireaansluiting.
(→ Blz. 507)9
10
11
C-HR_HV_OM_Europe_OM10538E.b ook Page 620 Friday, September 9, 2016 12:21 PM

6218-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 674)
Schakel het hybridesysteem in. ( →Blz. 221)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
C-HR_HV_OM_Europe_OM10538E.b ook Page 621 Friday, September 9, 2016 12:21 PM

6228-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Vul de band tot de voorge-
schreven bandenspanning be-
reikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schake-
laar 35 minuten aan staat, is
de band te veel beschadigd
om nog gerepareerd te wor-
den. Schakel de compressor
uit en neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 626, 674)
15
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 622 Friday, September 9, 2016 12:21 PM

6238-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
16
17
18
19
C-HR_HV_OM_Europe_OM10538E.b ook Page 623 Friday, September 9, 2016 12:21 PM

6248-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

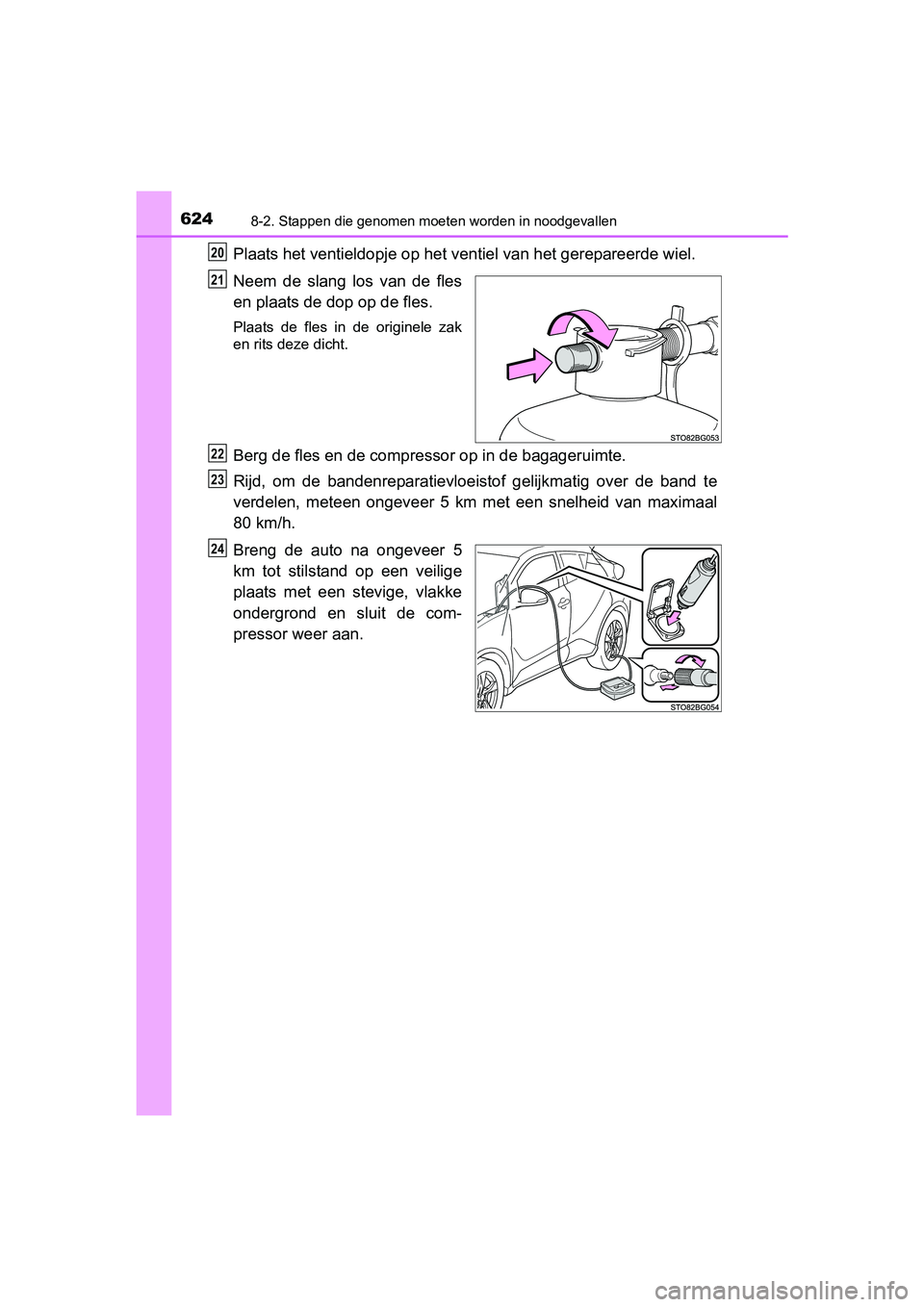

Plaats het ventieldopje op het ventiel van het gerepareerde wie l.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak
en rits deze dicht.
Berg de fles en de compre ssor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een st evige, vlakke
ondergrond en sluit de com-
pressor weer aan.
20
21
22
23
24
