2017 TOYOTA AVENSIS Notices Demploi (in French)

6098-2. Procédures en cas d’urgence
AVENSIS_OM_OM20C67K_(EK)
8
En cas de problème
NOTE
■Pour éviter d’endommager la boîte de vitesses et d’autres pièces constitutives
●Evitez de faire patiner les roues et d’enfoncer la pédale d’accélérateur plus que
nécessaire.
● Si le véhicule reste bloqué après avoir essayé ces méthodes, il doit sans doute être
remorqué pour être dégagé.
AVENSIS_OM_OM20C67K_(EK).book Page 609 Wednesday, June 15, 20 16 10:33 AM

6108-2. Procédures en cas d’urgence
AVENSIS_OM_OM20C67K_(EK)
AVENSIS_OM_OM20C67K_(EK).book Page 610 Wednesday, June 15, 2016 10:33 AM

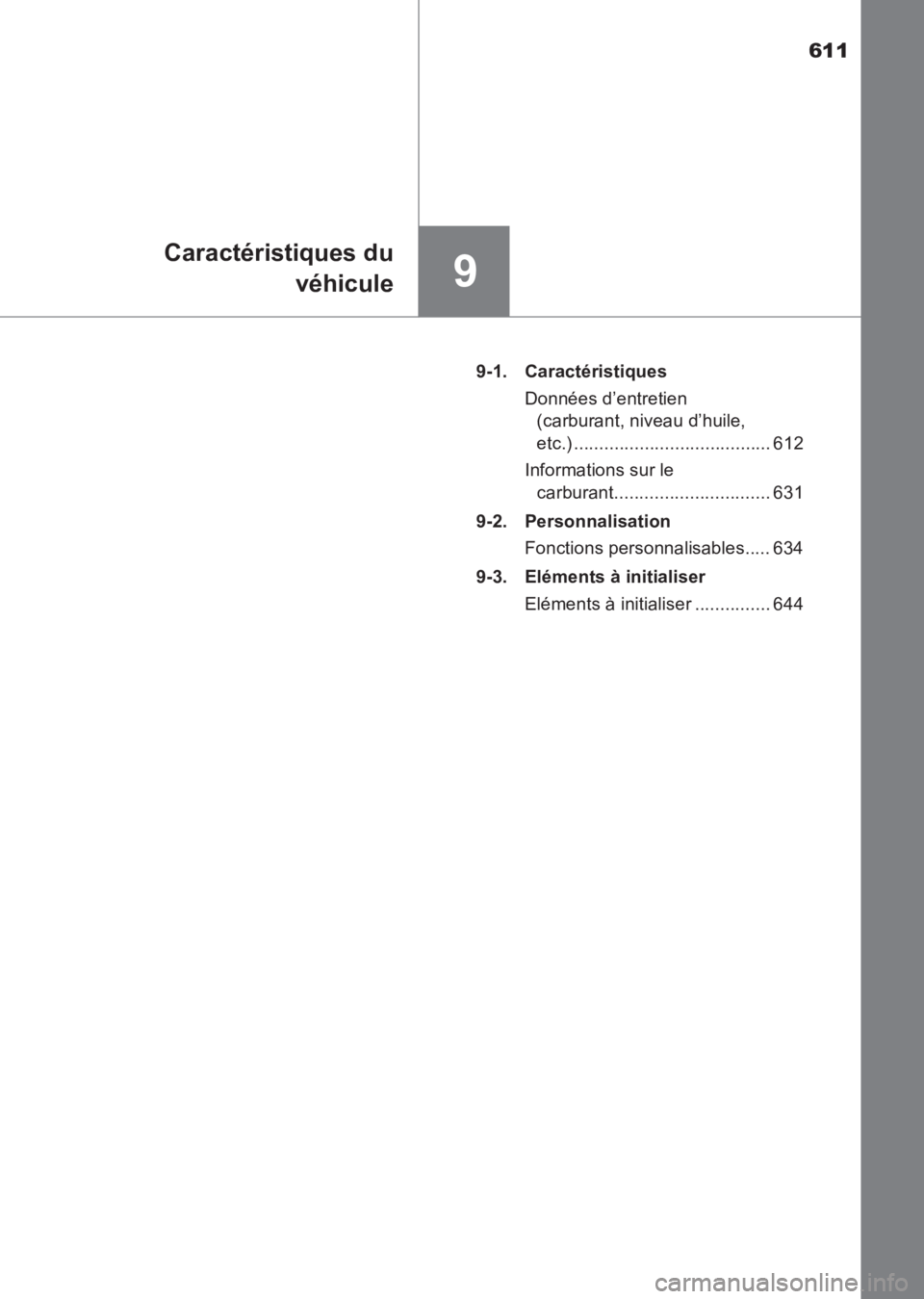

611
9
Caractéristiques duvéhicule
AVENSIS_OM_OM20C67K_(EK) 9-1. Caractéristiques
Données d’entretien (carburant, niveau d’huile,
etc.) ....................................... 612
Informations sur le carburant............................... 631
9-2. Personnalisation Fonctions personnalisables..... 634
9-3. Eléments à initialiser Eléments à initialiser ............... 644
AVENSIS_OM_OM20C67K_(EK).book Page 611 Wednesday, June 15, 20 16 10:33 AM

6129-1. Caractéristiques
AVENSIS_OM_OM20C67K_(EK)
Données d’entretien (carburant, niveau d’huile,
etc.)
Dimensions et poids
Longueur hors toutBerline 4750 mm (187,0 in.)
Break 4820 mm (189,8 in.)
Largeur hors tout 1810 mm (71,3 in.)
Hauteur hors tout*11480 mm (58,3 in.)
Empattement 2700 mm (106,3 in.)
Voie
Avant1560 mm (61,4 in.)*2
1550 mm (61,0 in.)*3
Arrière1560 mm (61,4 in.)*2
1550 mm (61,0 in.)*3
Masse totale du
véhicule
Moteur 1ZR-FAE 1970 kg (4343,1 lb.)
Moteur 2ZR-FAE2020 kg (4453,3 lb.)*4
2000 kg (4409,2 lb.)*5
Moteur 3ZR-FAE 2050 kg (4519,5 lb.)
Moteur 1WW 2040 kg (4497,4 lb.)
Moteur 2WW 2100 kg (4629,7 lb.)
Capacité maximum
autorisée par essieuAvant 1215 kg (2678,6 lb.)
Arrière 1135 kg (2502,2 lb.)
AVENSIS_OM_OM20C67K_(EK).book Page 612 Wednesday, June 15, 20
16 10:33 AM

6139-1. Caractéristiques
AVENSIS_OM_OM20C67K_(EK)
9
Caractéristiques du véhicule
*1 : Véhicules sans charge
*2 : Pneus 205/60R16
*3 : Pneus 215/55R17 et 225/45R18
*4 : Véhicules à boîte de vitesses Multidrive
*5 : Véhicules à boîte de vitesses manuelle

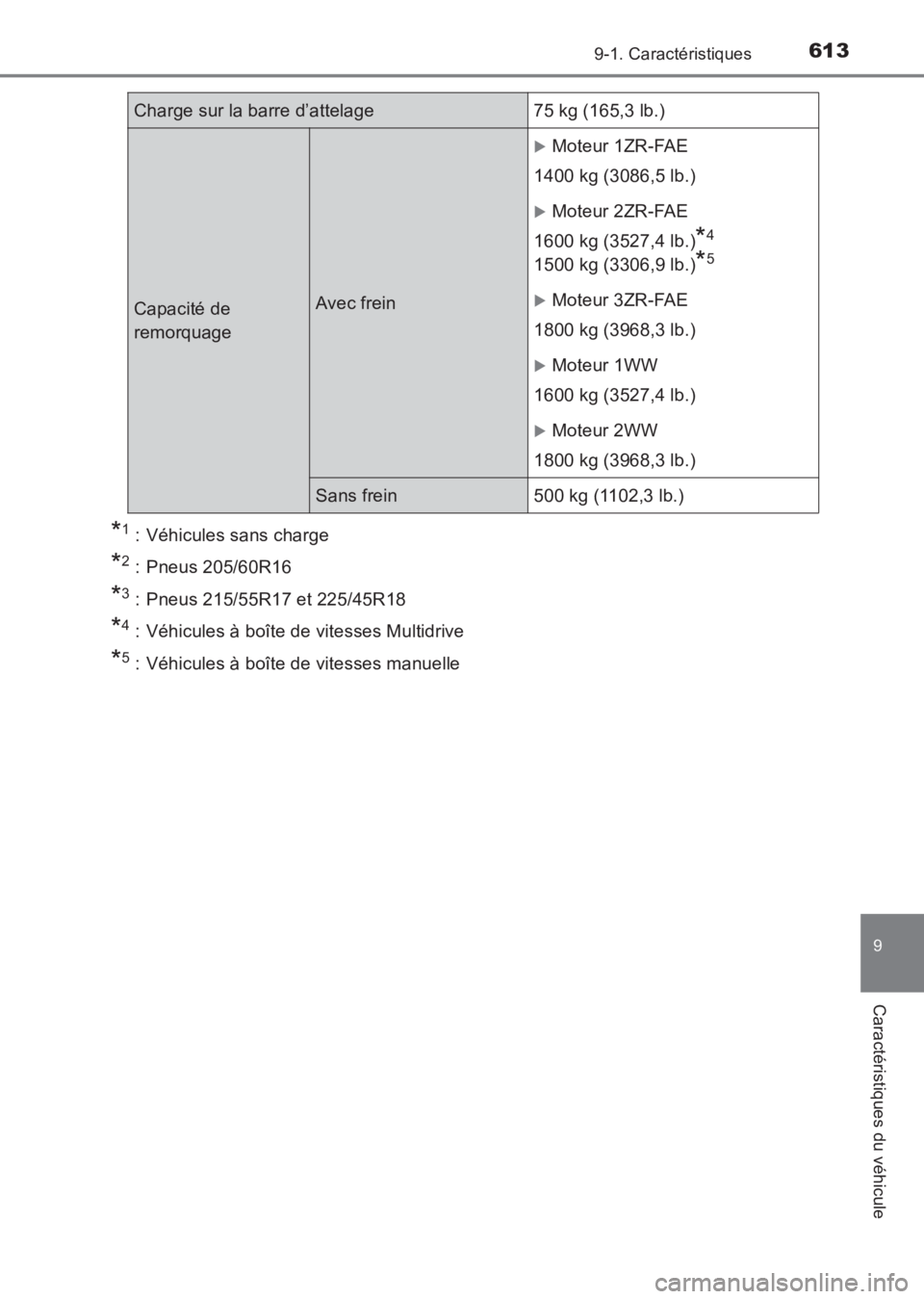

Charge sur la barre d’attelage 75 kg (165,3 lb.)
Capacité de
remorquageAvec frein
XMoteur 1ZR-FAE
1400 kg (3086,5 lb.)
XMoteur 2ZR-FAE
1600 kg (3527,4 lb.)
*4
1500 kg (3306,9 lb.)*5
XMoteur 3ZR-FAE
1800 kg (3968,3 lb.)
XMoteur 1WW
1600 kg (3527,4 lb.)
XMoteur 2WW
1800 kg (3968,3 lb.)
Sans frein 500 kg (1102,3 lb.)
AVENSIS_OM_OM20C67K_(EK).book Page 613 Wednesday, June 15, 20 16 10:33 AM

6149-1. Caractéristiques
AVENSIS_OM_OM20C67K_(EK)■

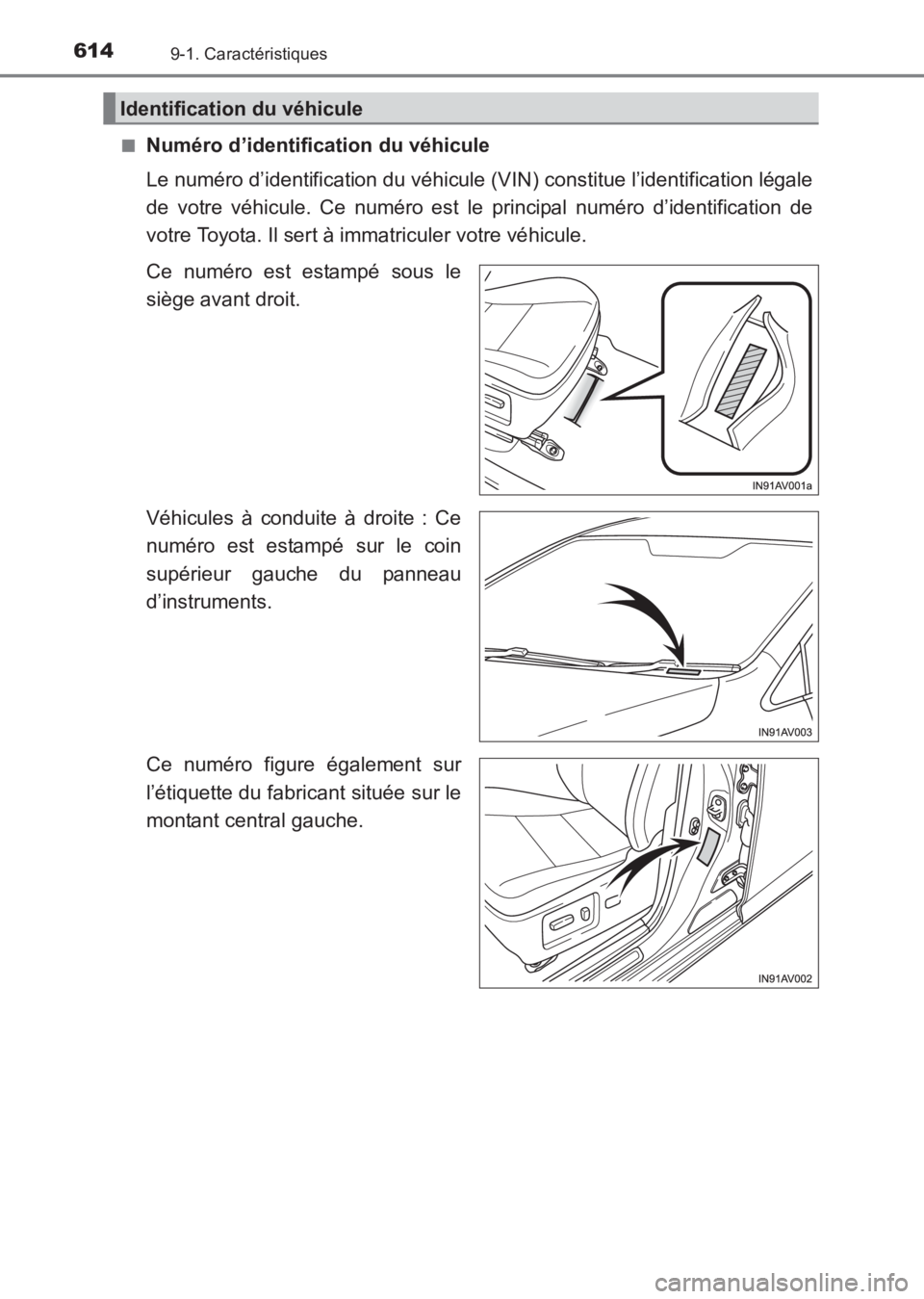

Numéro d’identification du véhicule
Le numéro d’identification du véhicule (V
IN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à i mmatriculer votre véhicule.
Ce numéro est estampé sous le
siège avant droit.
Véhicules à conduite à droite : Ce
numéro est estampé sur le coin
supérieur gauche du panneau
d’instruments.
Ce numéro figure également sur
l’étiquette du fabricant située sur le
montant central gauche.
Identification du véhicule
AVENSIS_OM_OM20C67K_(EK).book Page 614 Wednesday, June 15, 20 16 10:33 AM

6159-1. Caractéristiques
AVENSIS_OM_OM20C67K_(EK)
9
Caractéristiques du véhicule

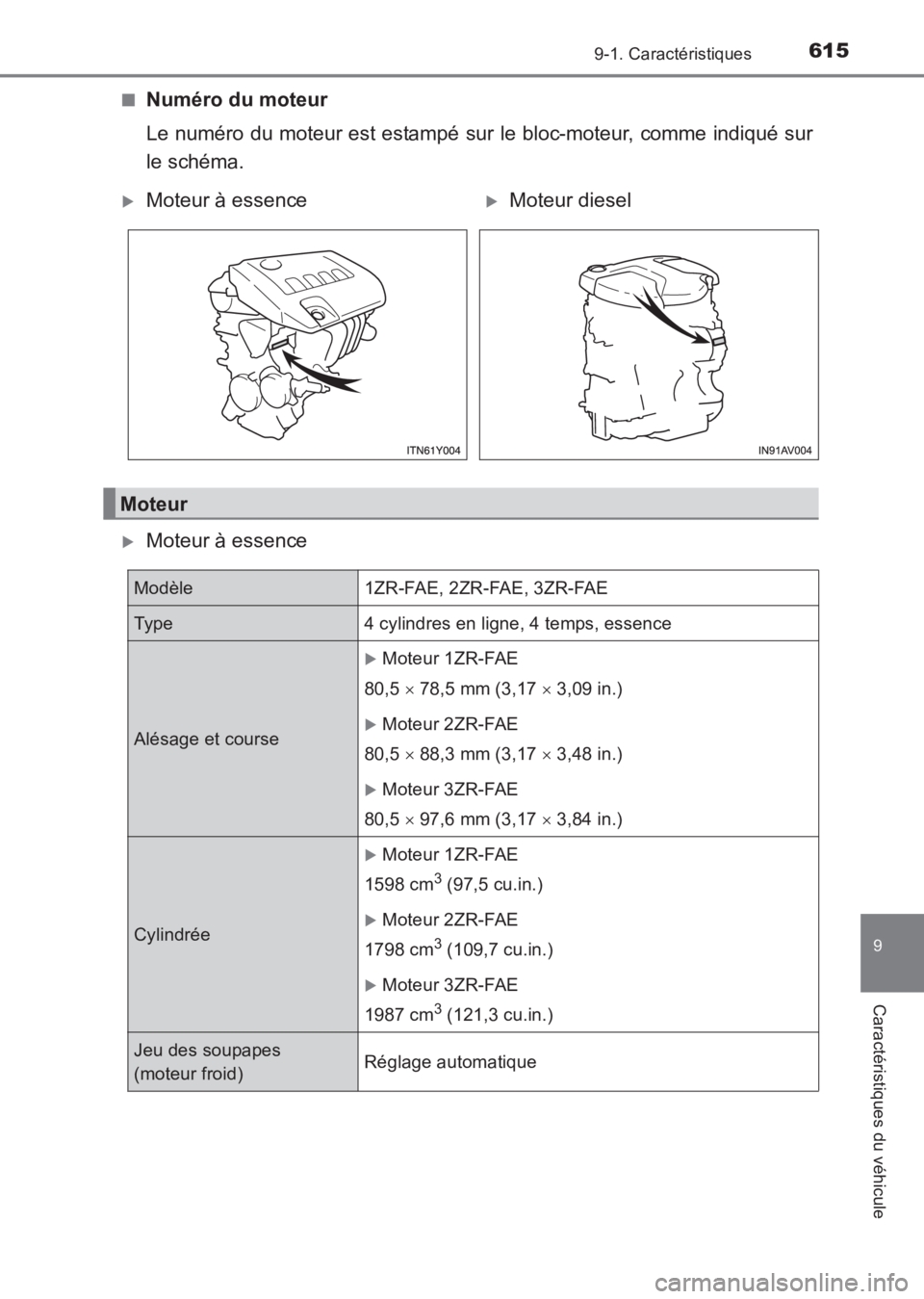

■Numéro du moteur
Le numéro du moteur est estampé sur le bloc-moteur, comme indiqué sur
le schéma.
XMoteur à essence
XMoteur à essenceXMoteur diesel
Moteur
Modèle 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course
XMoteur 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 in.)
XMoteur 2ZR-FAE
80,5 × 88,3 mm (3,17 × 3,48 in.)
XMoteur 3ZR-FAE
80,5 × 97,6 mm (3,17 × 3,84 in.)
Cylindrée
XMoteur 1ZR-FAE
1598 cm
3 (97,5 cu.in.)
XMoteur 2ZR-FAE
1798 cm
3 (109,7 cu.in.)
XMoteur 3ZR-FAE
1987 cm
3 (121,3 cu.in.)
Jeu des soupapes
(moteur froid) Réglage automatique
AVENSIS_OM_OM20C67K_(EK).book Page 615 Wednesday, June 15, 20
16 10:33 AM

6169-1. Caractéristiques
AVENSIS_OM_OM20C67K_(EK)

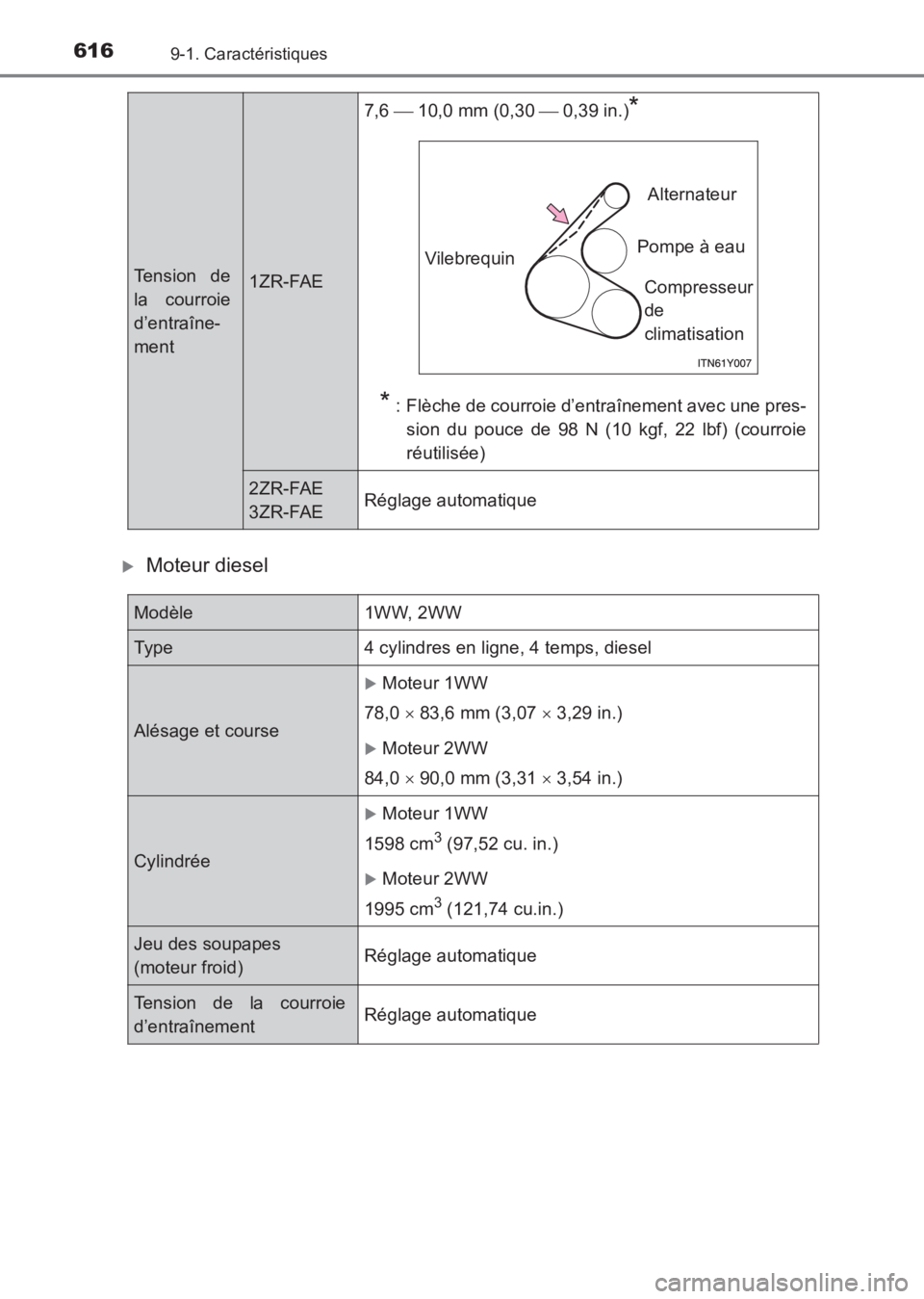

XMoteur diesel
Tension de
la courroie
d’entraîne-
ment1ZR-FAE7,6
 10,0 mm (0,30  0,39 in.)
*
*
: Flèche de courroie d’entraînement avec une pres- sion du pouce de 98 N (10 kgf, 22 lbf) (courroie
réutilisée)
2ZR-FAE
3ZR-FAE Réglage automatique
Vilebrequin Alternateur
Pompe à eau Compresseur
de
climatisation
Modèle 1WW, 2WW
Type 4 cylindres en ligne, 4 temps, diesel
Alésage et course
XMoteur 1WW
78,0 × 83,6 mm (3,07 × 3,29 in.)
XMoteur 2WW
84,0 × 90,0 mm (3,31 × 3,54 in.)
Cylindrée
XMoteur 1WW
1598 cm
3 (97,52 cu. in.)
XMoteur 2WW
1995 cm
3 (121,74 cu.in.)
Jeu des soupapes
(moteur froid) Réglage automatique
Tension de la courroie
d’entraînementRéglage automatique
AVENSIS_OM_OM20C67K_(EK).book Page 616 Wednesday, June 15, 20
16 10:33 AM
