2017 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

5298-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

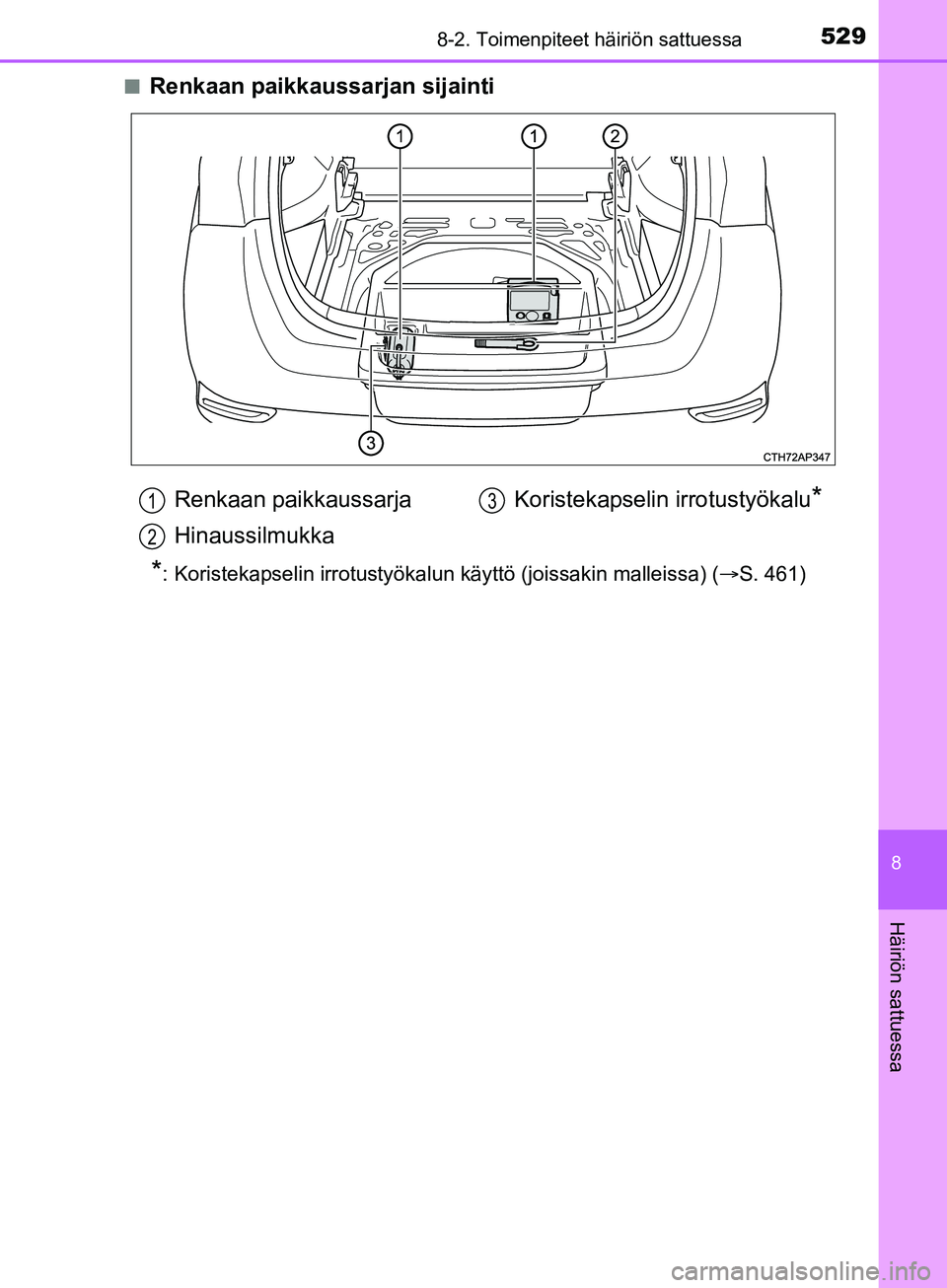

nRenkaan paikkaussarjan sijainti
*: Koristekapselin irrotustyökalun käyttö (joissakin malleissa) (S. 461)
Renkaan paikkaussarja
HinaussilmukkaKoristekapselin irrotustyökalu*1
2
3
OM12L13FI.book Page 529 Thursday, January 26, 2017 6:07 PM

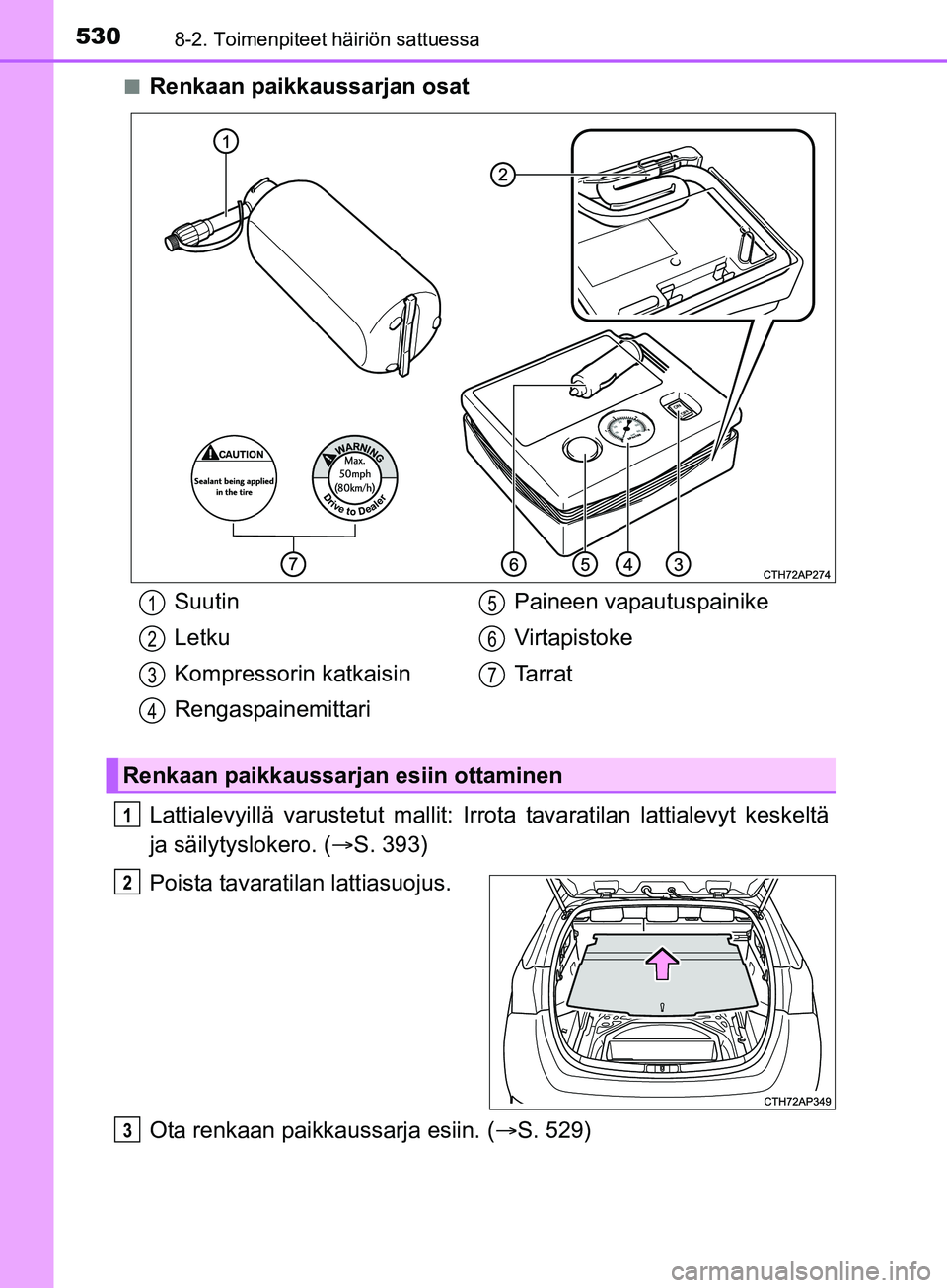

5308-2. Toimenpiteet häiriön sattuessa
OM12L13FIn
Renkaan paikkaussarjan osat
Lattialevyillä varustetut
mallit: Irrota tavaratilan lattialevyt keskeltä
ja säilytyslokero. ( S. 393)
Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja esiin. ( S. 529)
Suutin
Letku
Kompressorin katkaisin
Rengaspainemittari Paineen vapautuspainike
Virtapistoke
Ta r r a t1
2
3
4
5
6
7
Renkaan paikkaussarjan esiin ottaminen
1
2
3
OM12L13FI.book Page 530 Thursday, January 26, 2017 6:07 PM

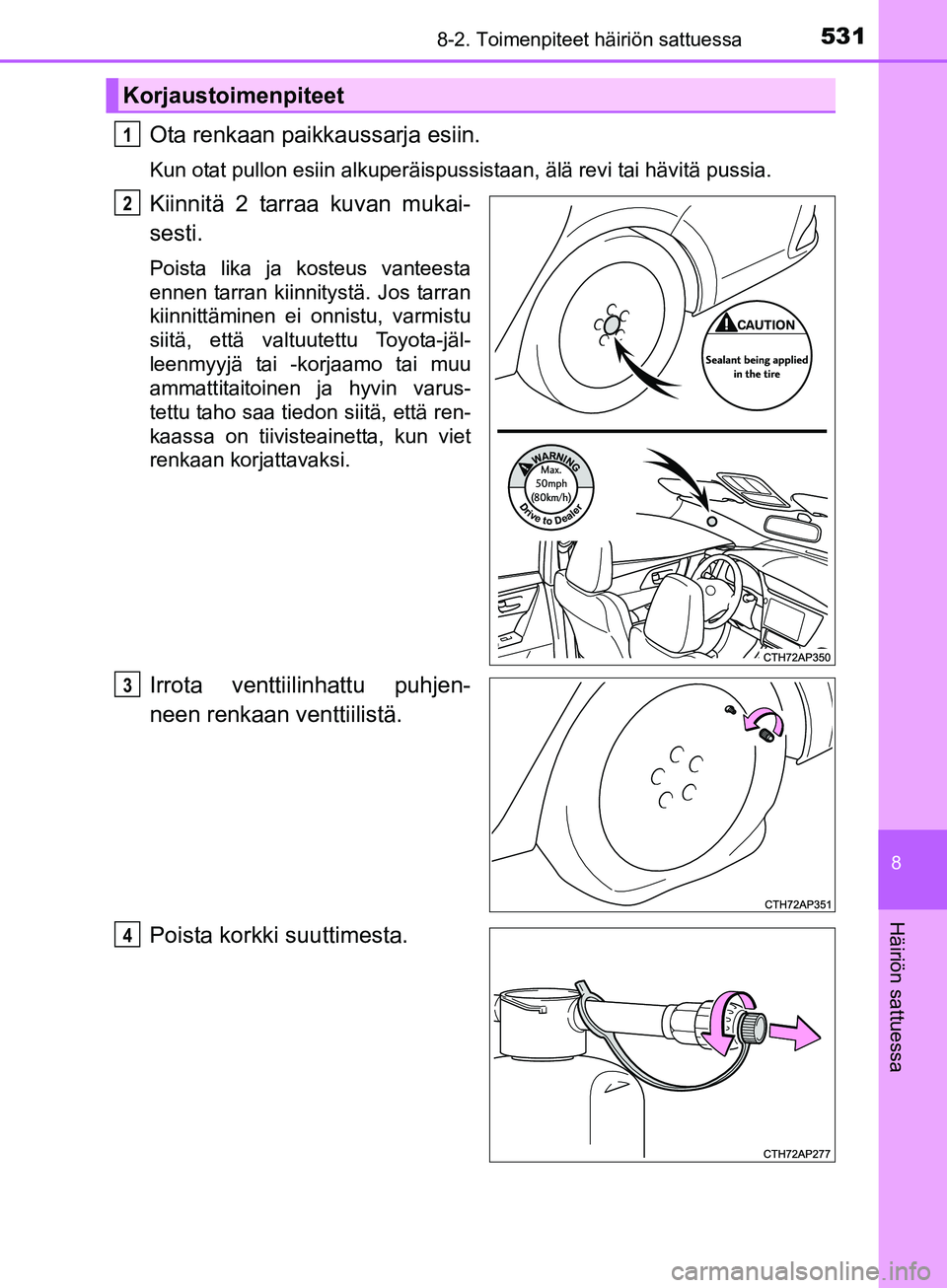

5318-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa
Ota renkaan paikkaussarja esiin.
Kun otat pullon esiin alkuperäispussistaan, älä revi tai hävitä pussia.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista korkki suuttimesta.
Korjaustoimenpiteet
1
2
3
4
OM12L13FI.book Page 531 Thursday, January 26, 2017 6:07 PM

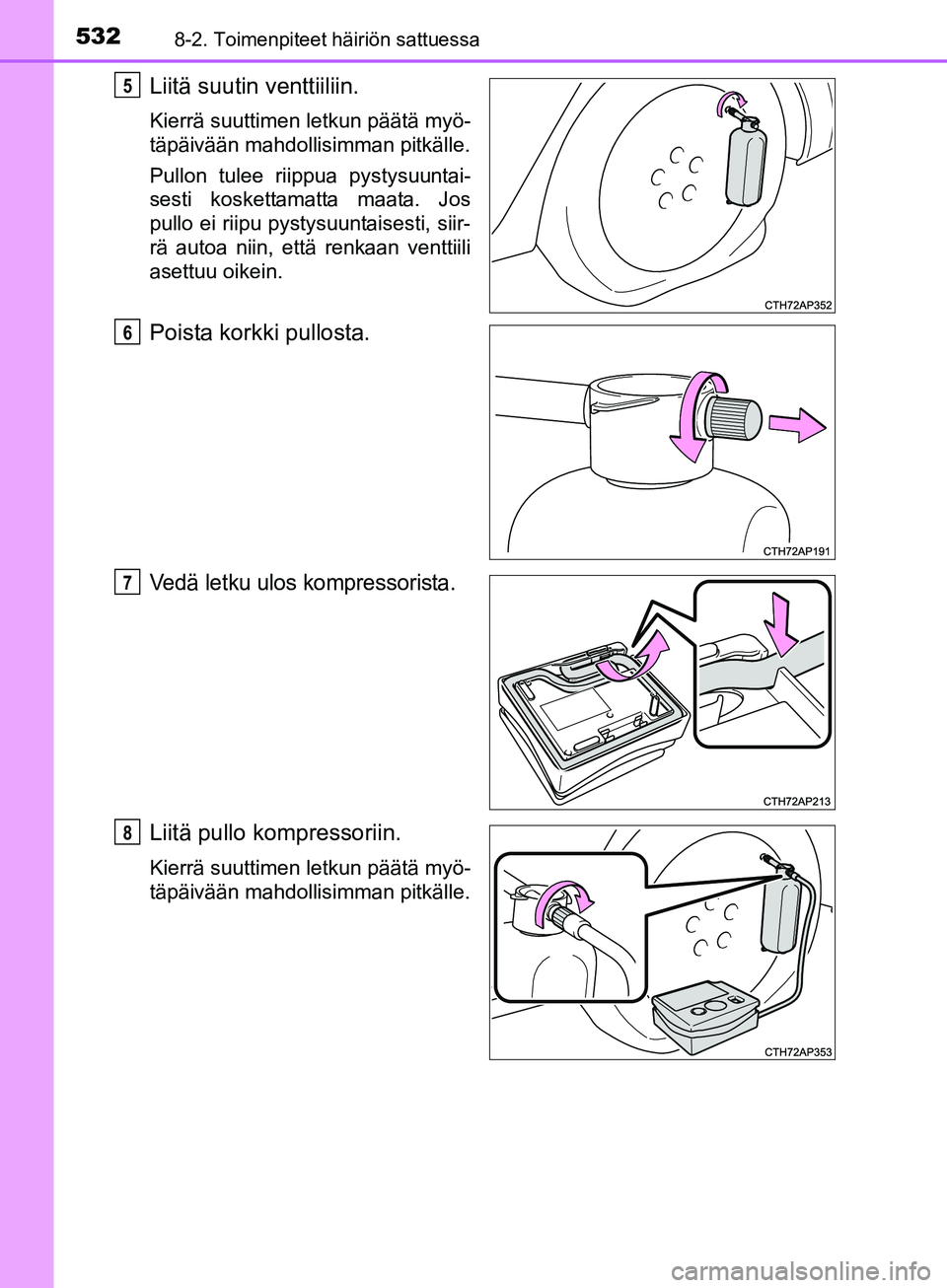

5328-2. Toimenpiteet häiriön sattuessa
OM12L13FI
Liitä suutin venttiiliin.
Kierrä suuttimen letkun päätä myö-
täpäivään mahdollisimman pitkälle.
Pullon tulee riippua pystysuuntai-
sesti koskettamatta maata. Jos
pullo ei riipu pystysuuntaisesti, siir-
rä autoa niin, että renkaan venttiili
asettuu oikein.
Poista korkki pullosta.
Vedä letku ulos kompressorista.
Liitä pullo kompressoriin.
Kierrä suuttimen letkun päätä myö-
täpäivään mahdollisimman pitkälle.
5
6
7
8
OM12L13FI.book Page 532 Thursday, January 26, 2017 6:07 PM

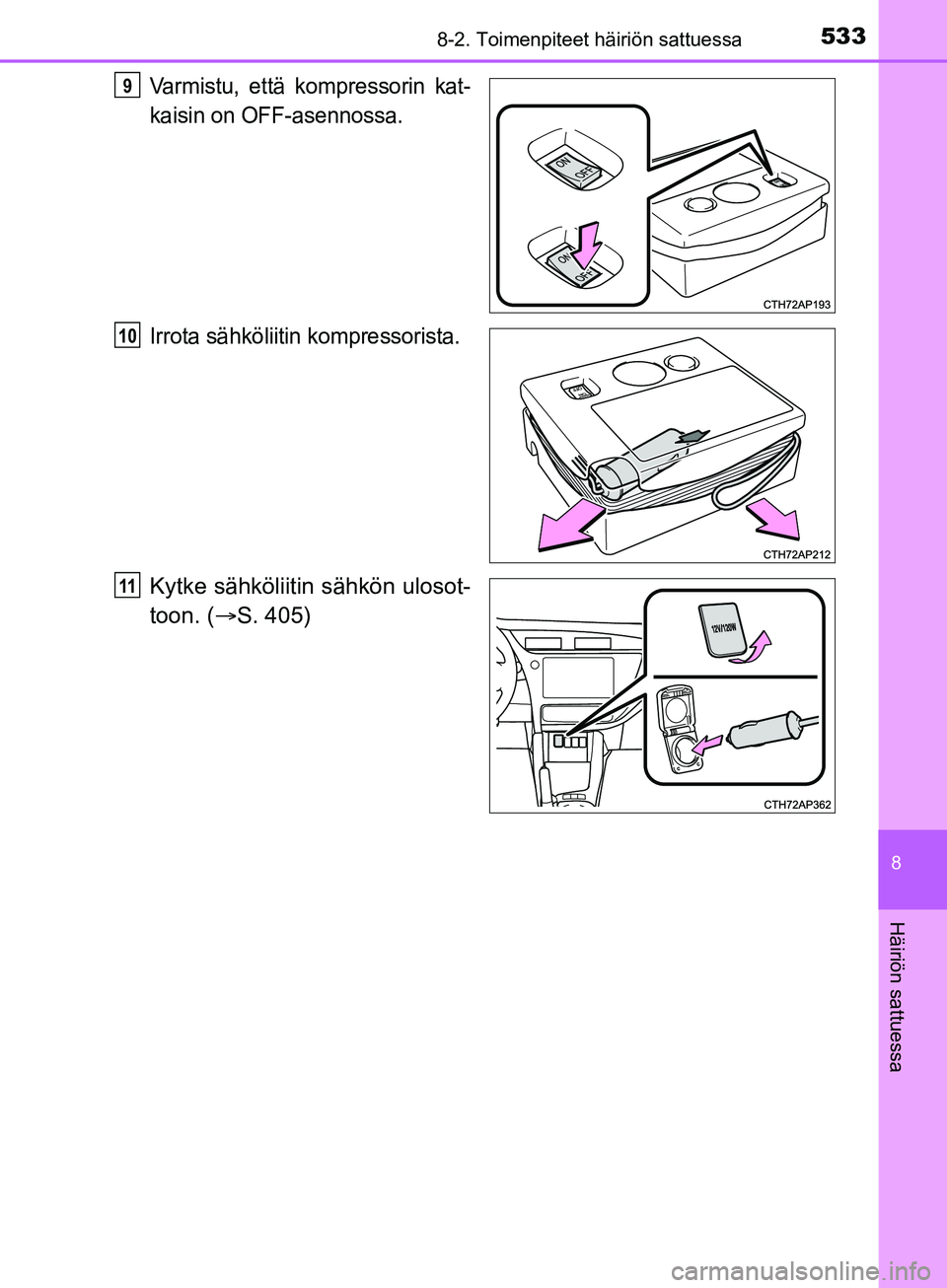

5338-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa
Varmistu, että kompressorin kat-
kaisin on OFF-asennossa.
Irrota sähköliitin kompressorista.
Kytke sähköliitin sähkön ulosot-
toon. (S. 405)
9
10
11
OM12L13FI.book Page 533 Thursday, January 26, 2017 6:07 PM

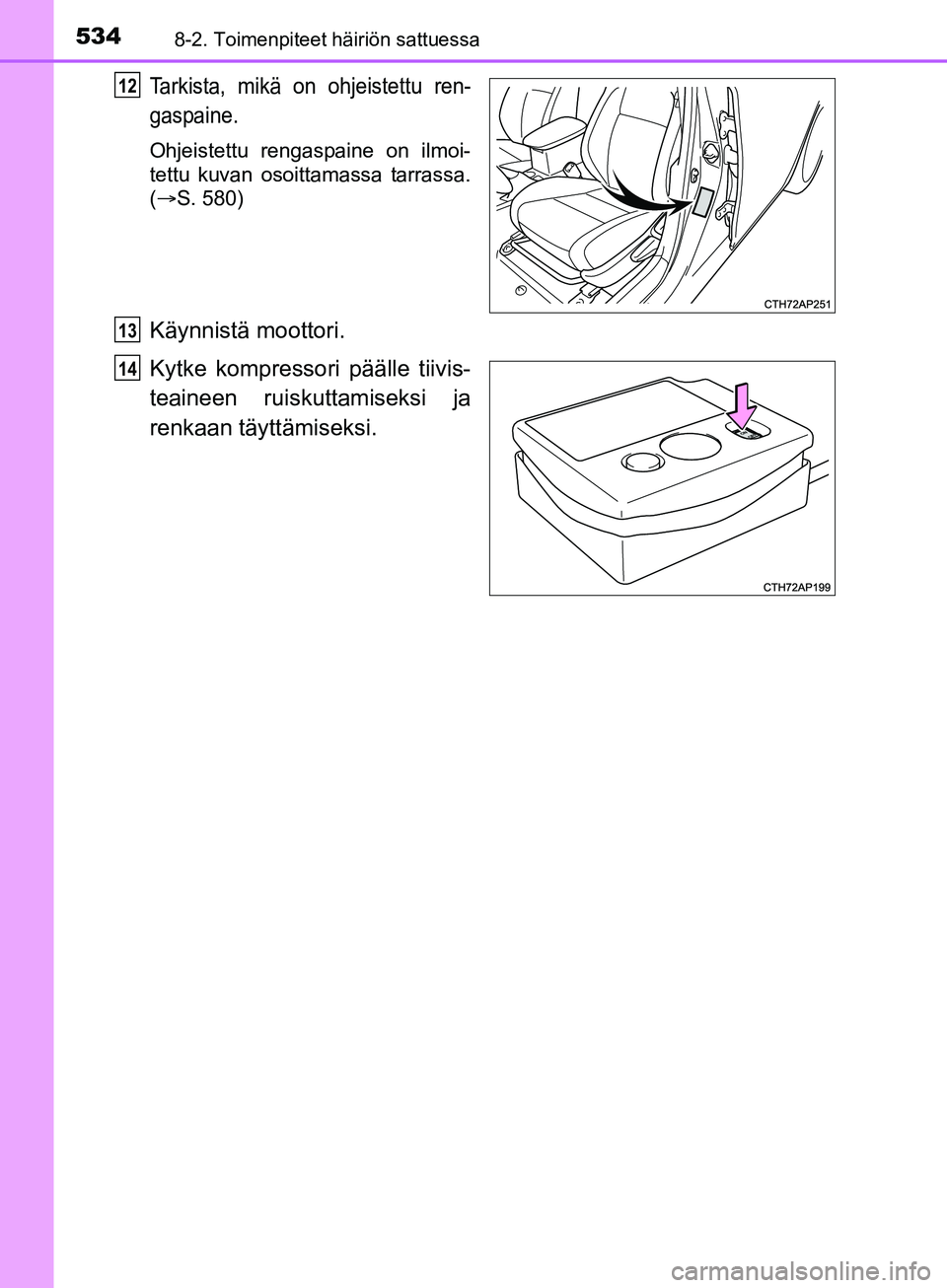

5348-2. Toimenpiteet häiriön sattuessa
OM12L13FI
Tarkista, mikä on ohjeistettu ren-
gaspaine.
Ohjeistettu rengaspaine on ilmoi-
tettu kuvan osoittamassa tarrassa.
(S. 580)
Käynnistä moottori.
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
12
13
14
OM12L13FI.book Page 534 Thursday, January 26, 2017 6:07 PM

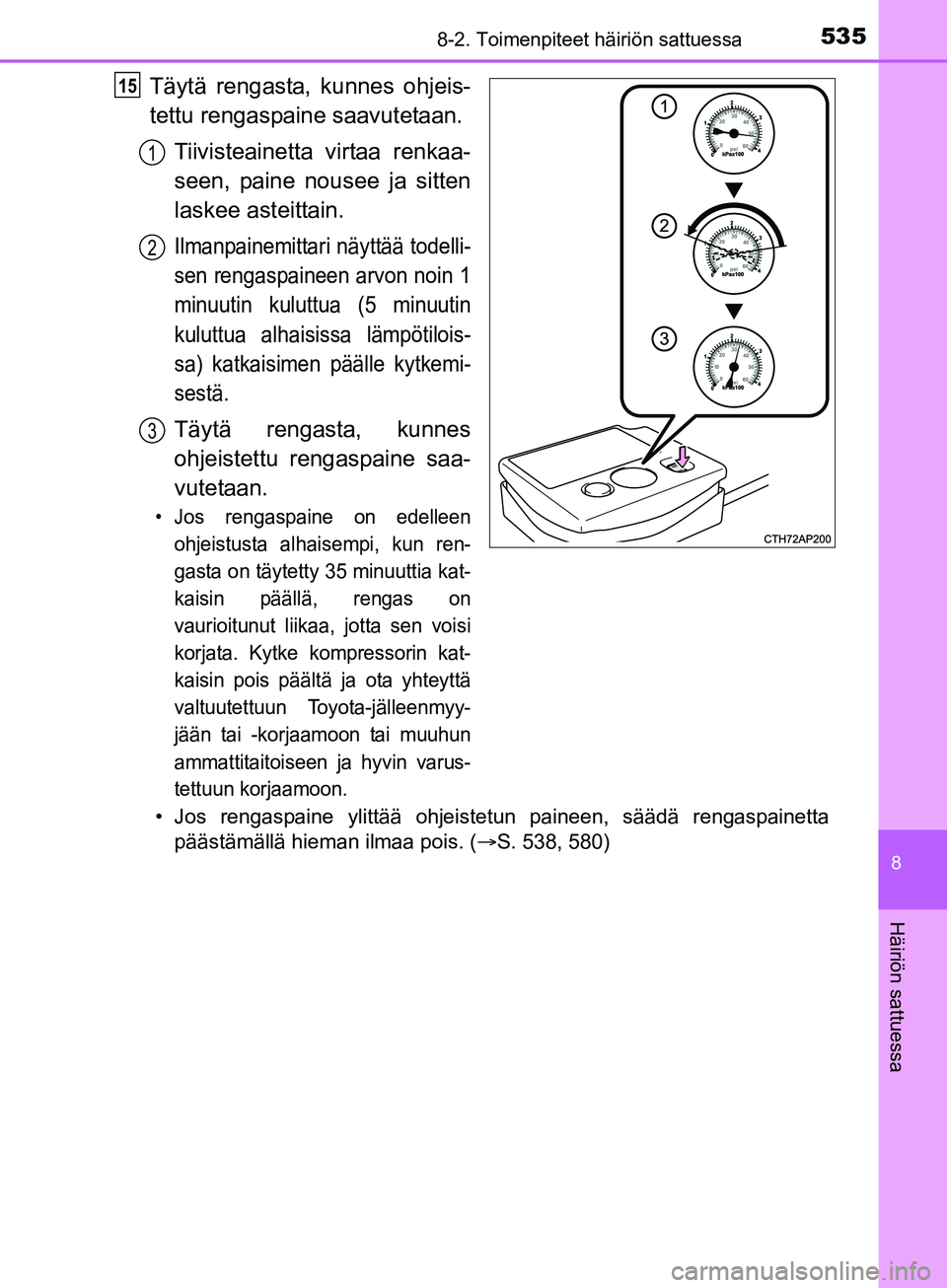

5358-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.Tiivisteainetta virtaa renkaa-
seen, paine nousee ja sitten
laskee asteittain.
Ilmanpainemittari näyttää todelli-
sen rengaspaineen arvon noin 1
minuutin kuluttua (5 minuutin
kuluttua alhaisissa lämpötilois-
sa) katkaisimen päälle kytkemi-
sestä.
Täytä rengasta, kunnes
ohjeistettu rengaspaine saa-
vutetaan.
•Jos rengaspaine on edelleen
ohjeistusta alhaisempi, kun ren-
gasta on täytetty 35 minuuttia kat-
kaisin päällä, rengas on
vaurioitunut liikaa , jotta sen voisi
korjata. Kytke kompressorin kat-
kaisin pois päältä ja ota yhteyttä
valtuutettuun To yota-jälleenmyy-
jään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
• Jos rengaspaine ylittää ohjeistetun paineen, säädä rengaspainetta päästämällä hieman ilmaa pois. ( S. 538, 580)
15
1
2
3
OM12L13FI.book Page 535 Thursday, January 26, 2017 6:07 PM

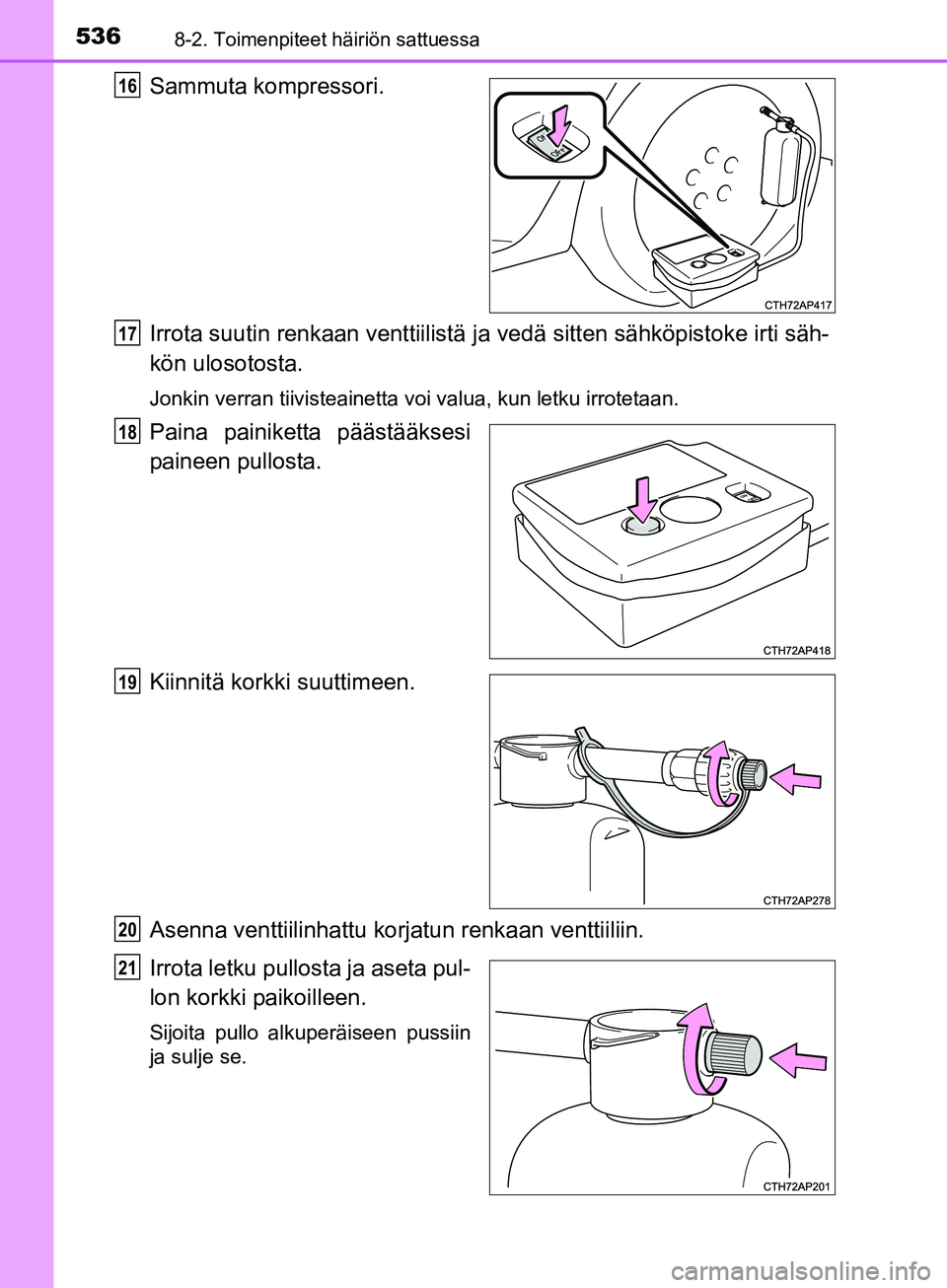

5368-2. Toimenpiteet häiriön sattuessa
OM12L13FI
Sammuta kompressori.
Irrota suutin renkaan venttiilistä ja vedä sitten sähköpistoke irti säh-
kön ulosotosta.
Jonkin verran tiivisteainetta voi valua, kun letku irrotetaan.
Paina painiketta päästääksesi
paineen pullosta.
Kiinnitä korkki suuttimeen.
Asenna venttiilinha ttu korjatun renkaan venttiiliin.
Irrota letku pullosta ja aseta pul-
lon korkki paikoilleen.
Sijoita pullo alkuperäiseen pussiin
ja sulje se.
16
17
18
19
20
21
