2017 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

2734-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
4
Ajaminen

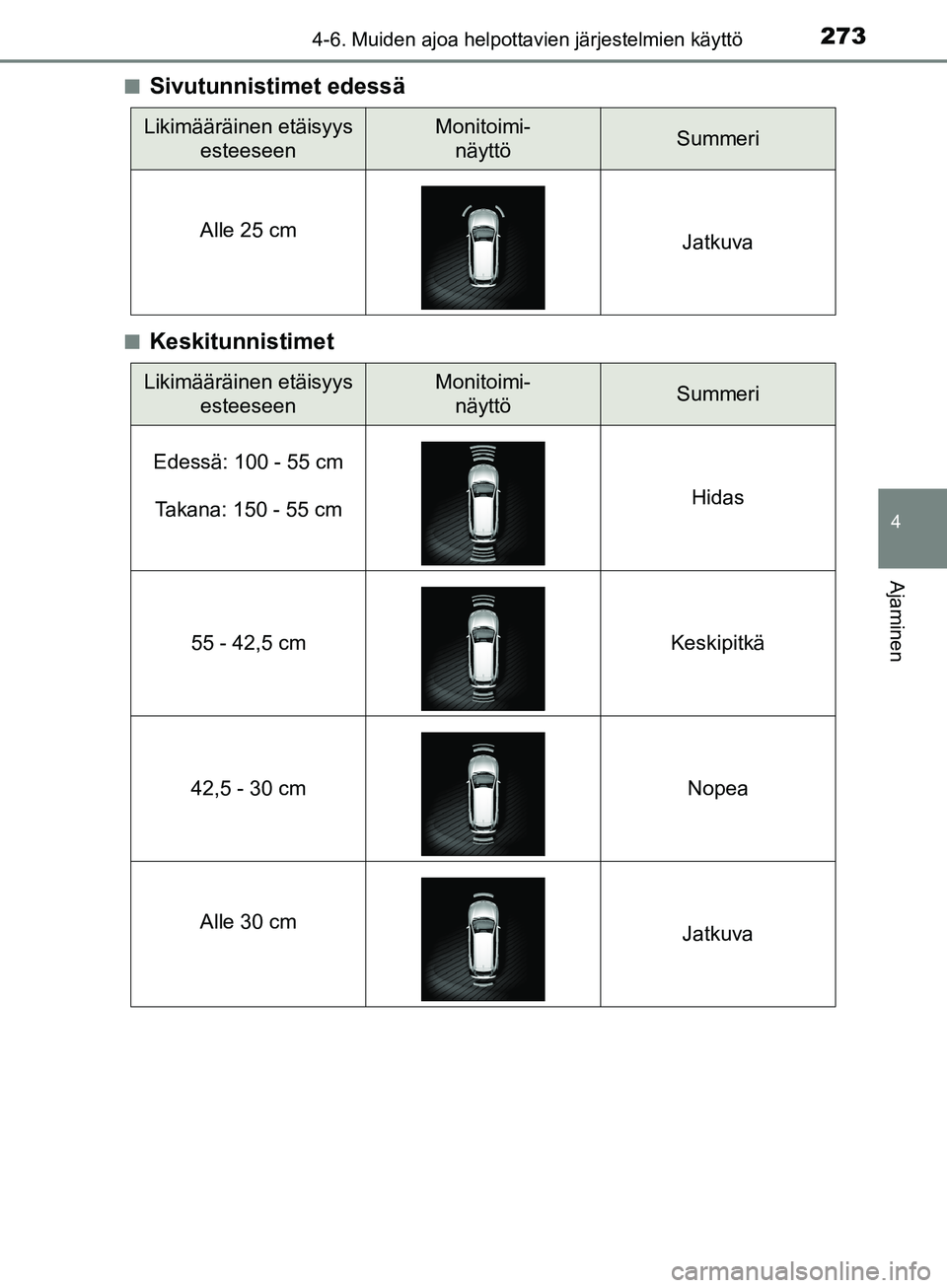

nSivutunnistimet edessä
nKeskitunnistimet
Likimääräinen etäisyys esteeseenMonitoimi-näyttöSummeri
Alle 25 cm Jatkuva
Likimääräinen etäisyys
esteeseenMonitoimi-näyttöSummeri
Edessä: 100 - 55 cm Takana: 150 - 55 cm Hidas
55 - 42,5 cm Keskipitkä
42,5 - 30 cm Nopea Alle 30 cm Jatkuva
OM12L13FI.book Page 273 Thursday, January 26, 2017 6:07 PM

2744-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI

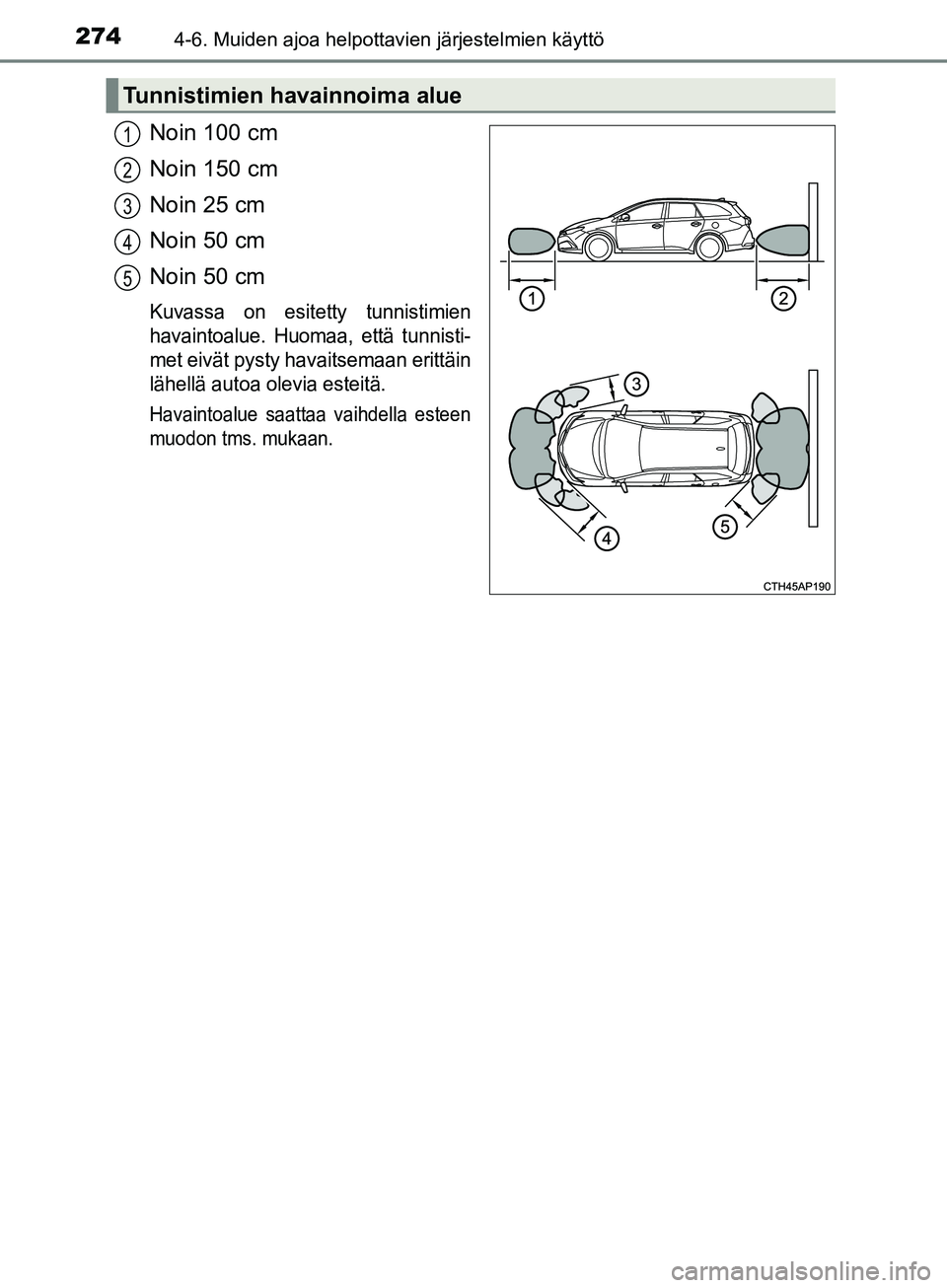

Noin 100 cm
Noin 150 cm
Noin 25 cm
Noin 50 cm
Noin 50 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnisti-
met eivät pysty havaitsemaan erittäin
lähellä autoa ol evia esteitä.
Havaintoalue saattaa vaihdella esteen
muodon tms. mukaan.
Tunnistimien havainnoima alue
1
2
3
4
5
OM12L13FI.book Page 274 Thursday, January 26, 2017 6:07 PM

2754-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
4
Ajaminen

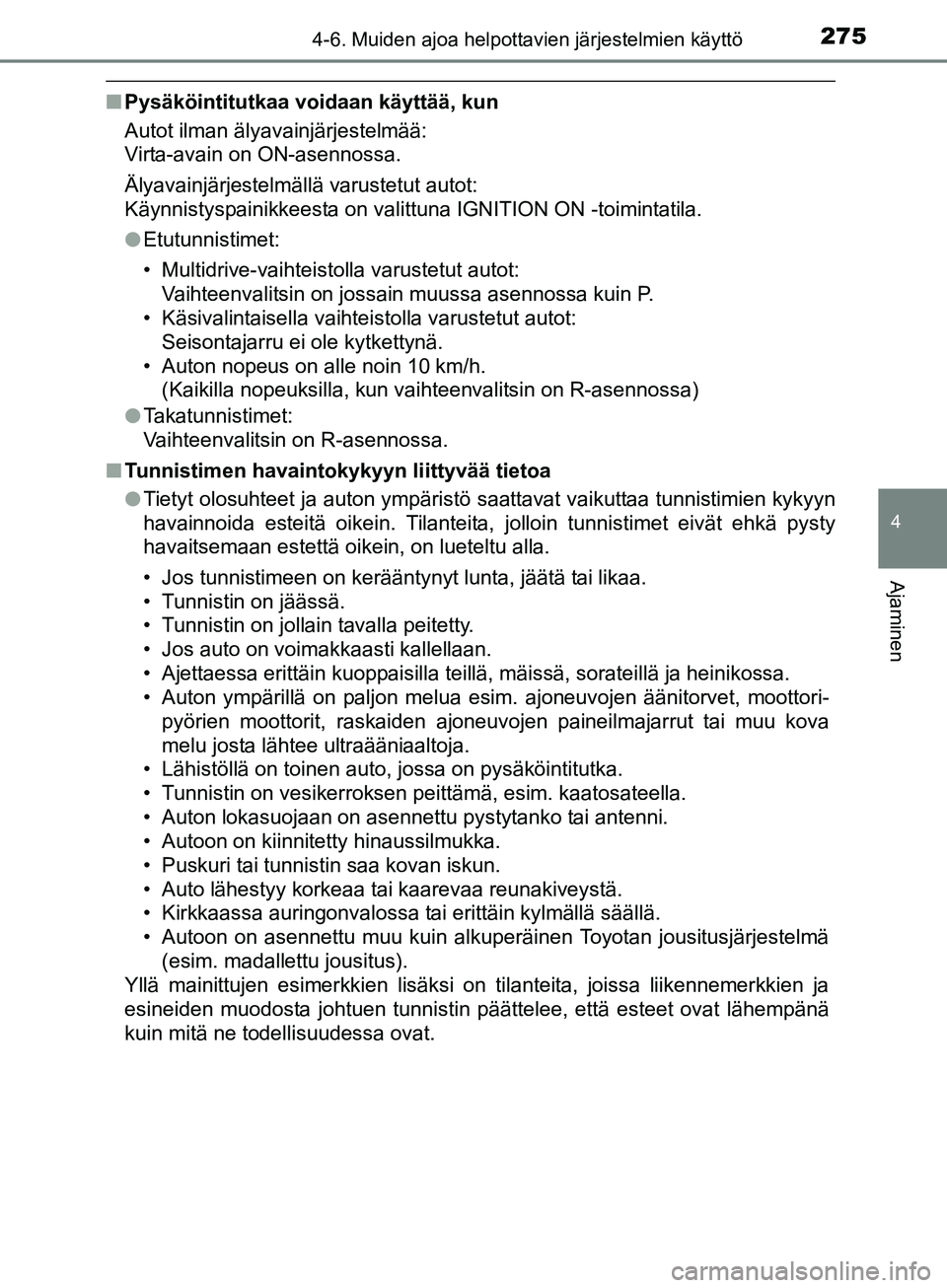

nPysäköintitutkaa voidaan käyttää, kun
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittuna IGNITION ON -toimintatila.
lEtutunnistimet:
• Multidrive-vaihteistolla varustetut autot:
Vaihteenvalitsin on jossain muussa asennossa kuin P.
• Käsivalintaisella vaihteistolla varustetut autot: Seisontajarru ei ole kytkettynä.
• Auton nopeus on alle noin 10 km/h. (Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
l Takatunnistimet:
Vaihteenvalitsin on R-asennossa.
n Tunnistimen havaintokykyyn liittyvää tietoa
lTietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen paineilmajarrut tai muu kova
melu josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
OM12L13FI.book Page 275 Thursday, January 26, 2017 6:07 PM

2764-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FIl

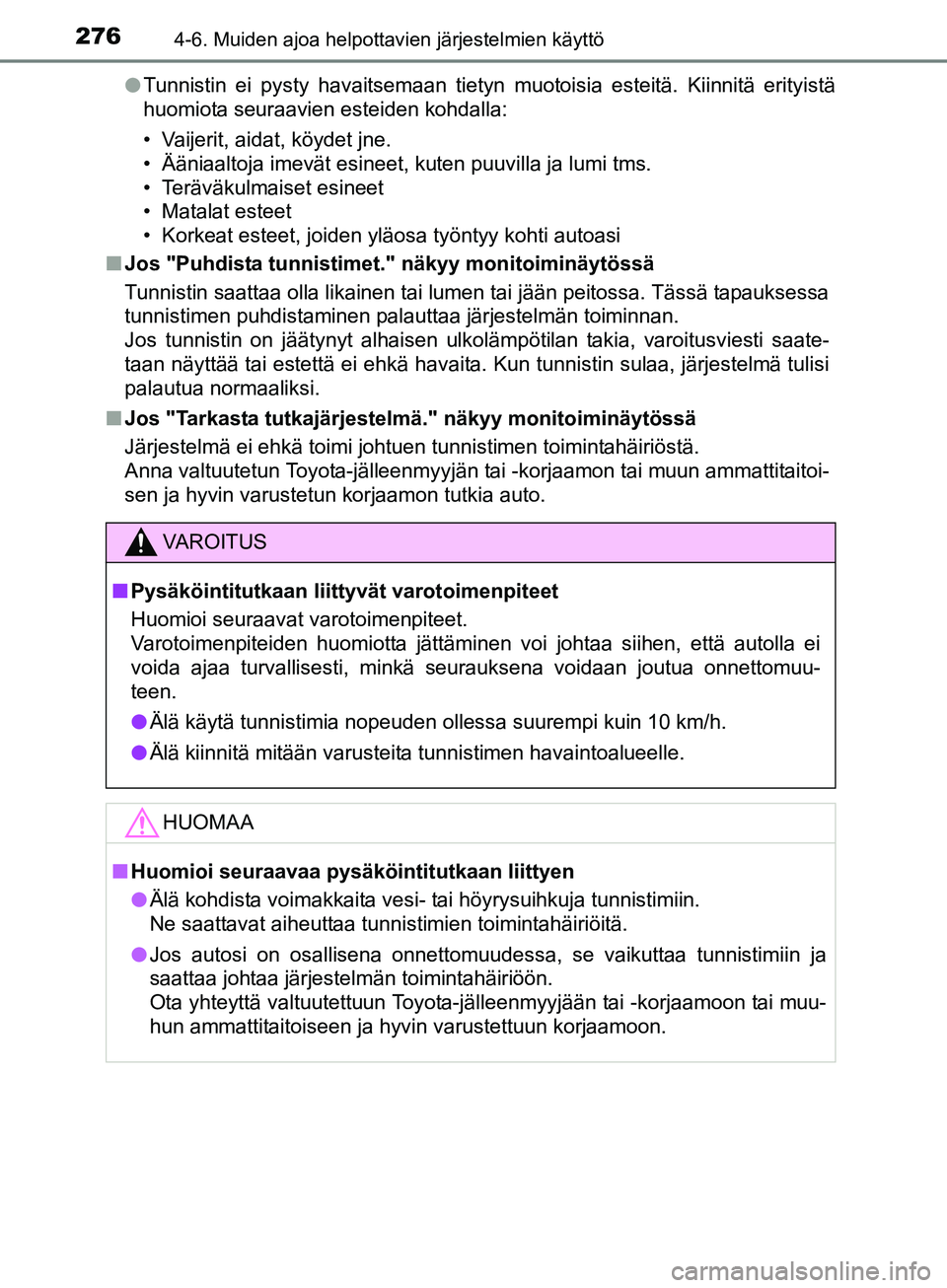

Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
n Jos "Puhdista tunnistime t." näkyy monitoiminäytössä
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
n Jos "Tarkasta tutkajärjestel mä." näkyy monitoiminäytössä
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon tutkia auto.
VAROITUS
n Pysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuu-
teen.
l Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
l Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
nHuomioi seuraavaa pysäk öintitutkaan liittyen
l Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
l Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM12L13FI.book Page 276 Thursday, January 26, 2017 6:07 PM

2774-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
4
Ajaminen

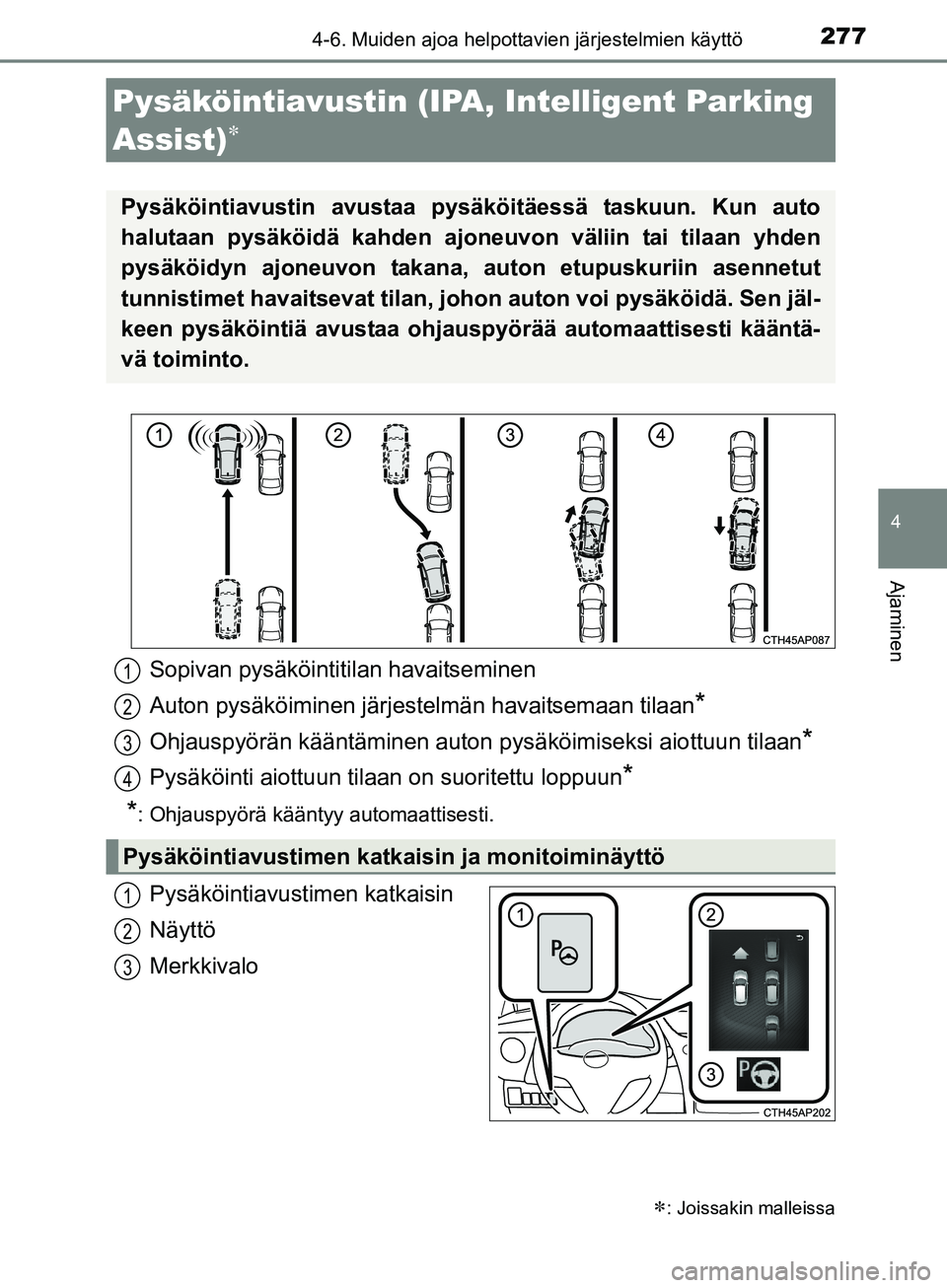

Pysäköintiavustimen katkaisin
Näyttö
Merkkivalo
Pysäköintiavustin (IPA, Intelligent Parking
Assist)

: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajoneuvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntä-
vä toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen auton pysäköimiseksi aiottuun tilaan*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
Pysäköintiavustimen katka isin ja monitoiminäyttö
1
2
3
4
1
2
3
OM12L13FI.book Page 277 Thursday, January 26, 2017 6:07 PM

2784-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI

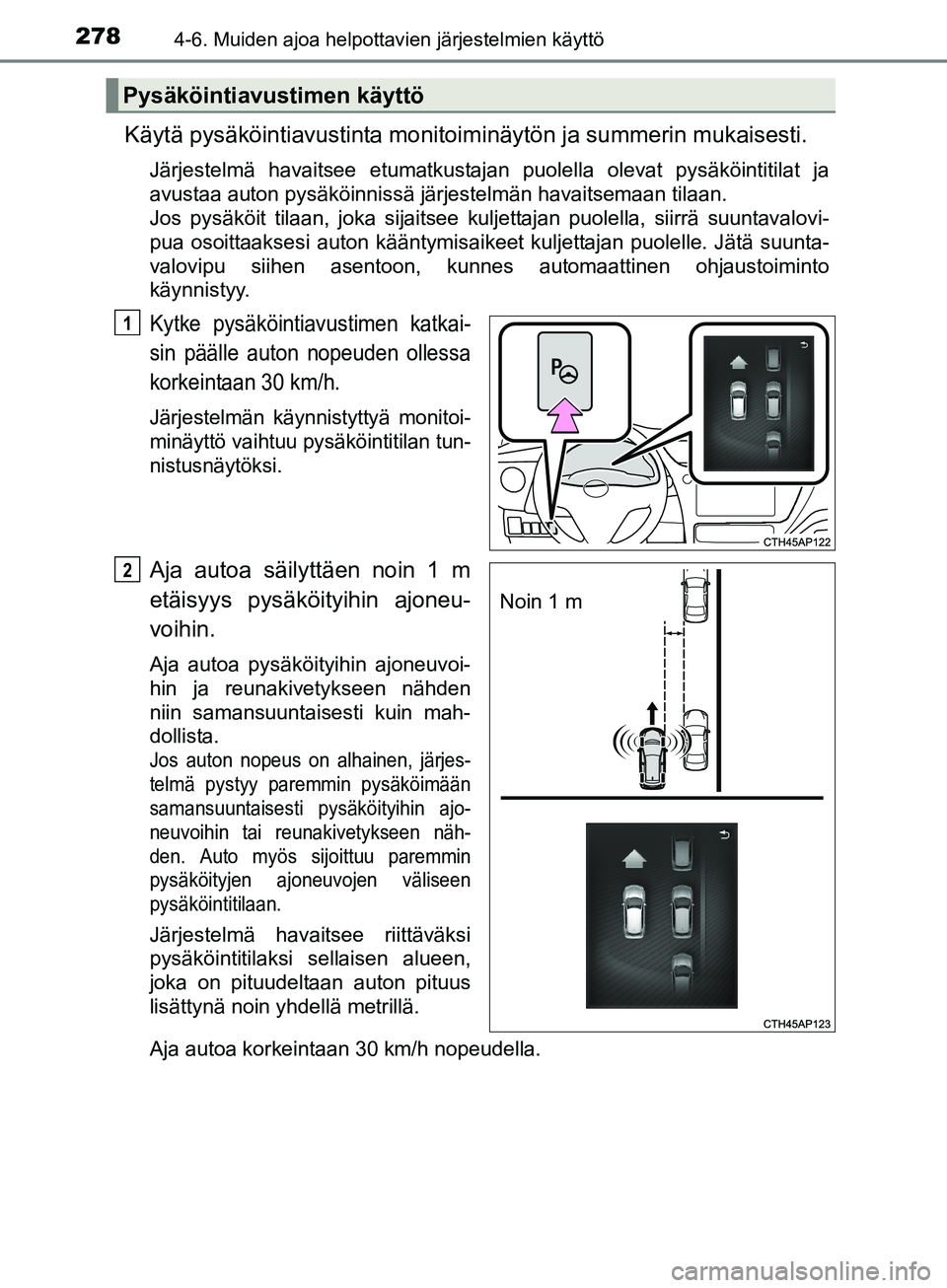

Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kuljettajan puolella, siirrä suuntavalovi-
pua osoittaaksesi auton kääntymisaikeet kuljettajan puolelle. Jätä suunta-
valovipu siihen asentoon, kunnes automaattinen ohjaustoiminto
käynnistyy.
Kytke pysäköintiavustimen katkai-
sin päälle auton nopeuden ollessa
korkeintaan 30 km/h.
Järjestelmän käynnistyttyä monitoi-
minäyttö vaihtuu pysäköintitilan tun-
nistusnäytöksi.
Aja autoa säilyttäen noin 1 m
etäisyys pysäköityihin ajoneu-
voihin.
Aja autoa pysäköityihin ajoneuvoi-
hin ja reunakivetykseen nähden
niin samansuuntaisesti kuin mah-
dollista.
Jos auton nopeus on alhainen, järjes-
telmä pystyy paremmin pysäköimään
samansuuntaisesti pysäköityihin ajo-
neuvoihin tai reunakivetykseen näh-
den. Auto myös sijoittuu paremmin
pysäköityjen ajoneuvojen väliseen
pysäköintitilaan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
OM12L13FI.book Page 278 Thursday, January 26, 2017 6:07 PM

2794-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
4
Ajaminen

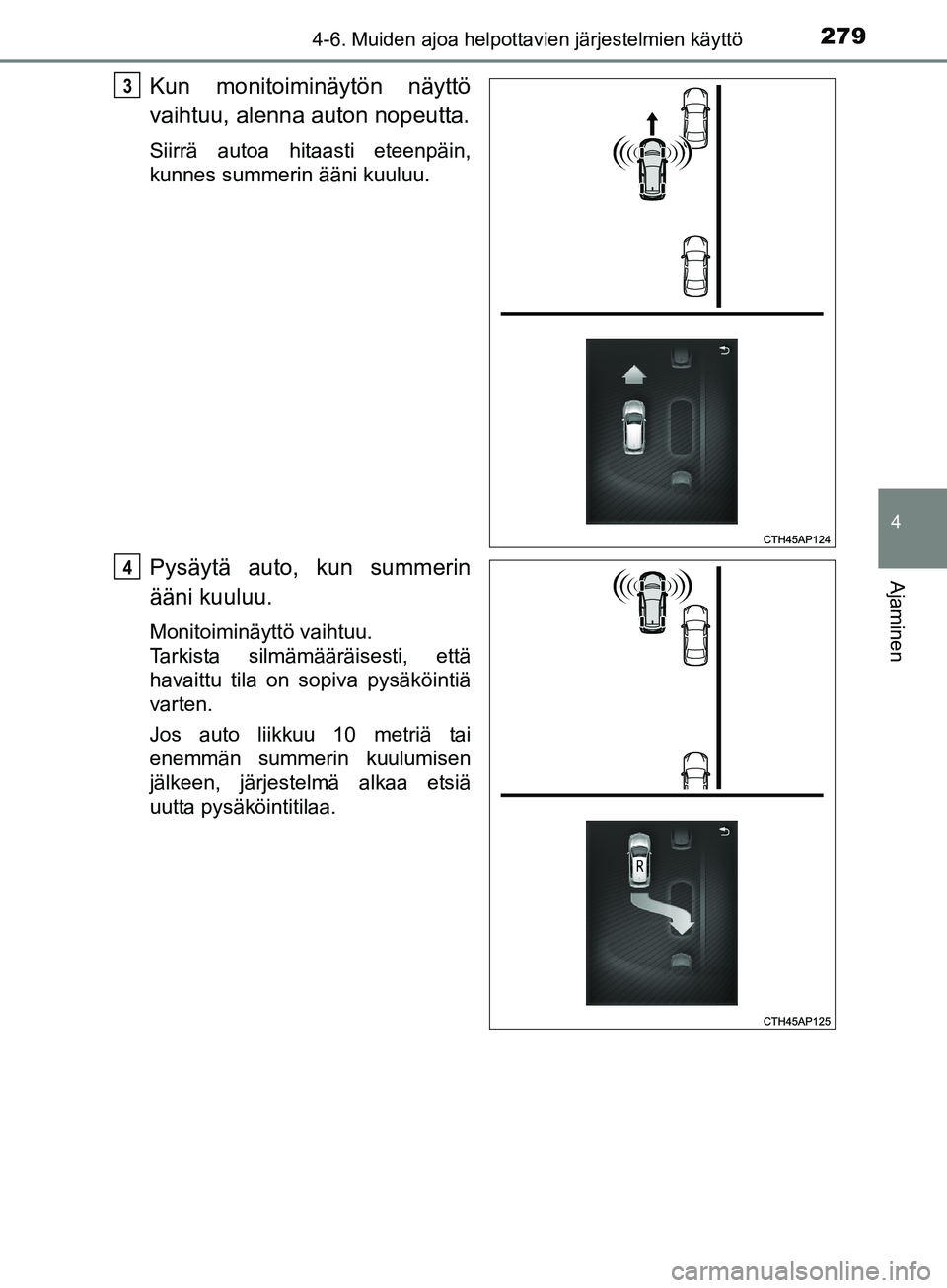

Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Siirrä autoa hitaasti eteenpäin,
kunnes summerin ääni kuuluu.
Pysäytä auto, kun summerin
ääni kuuluu.
Monitoiminäyttö vaihtuu.
Tarkista silmämääräisesti, että
havaittu tila on sopiva pysäköintiä
varten.
Jos auto liikkuu 10 metriä tai
enemmän summerin kuulumisen
jälkeen, järjestelmä alkaa etsiä
uutta pysäköintitilaa.
3
4
OM12L13FI.book Page 279 Thursday, January 26, 2017 6:07 PM

2804-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI

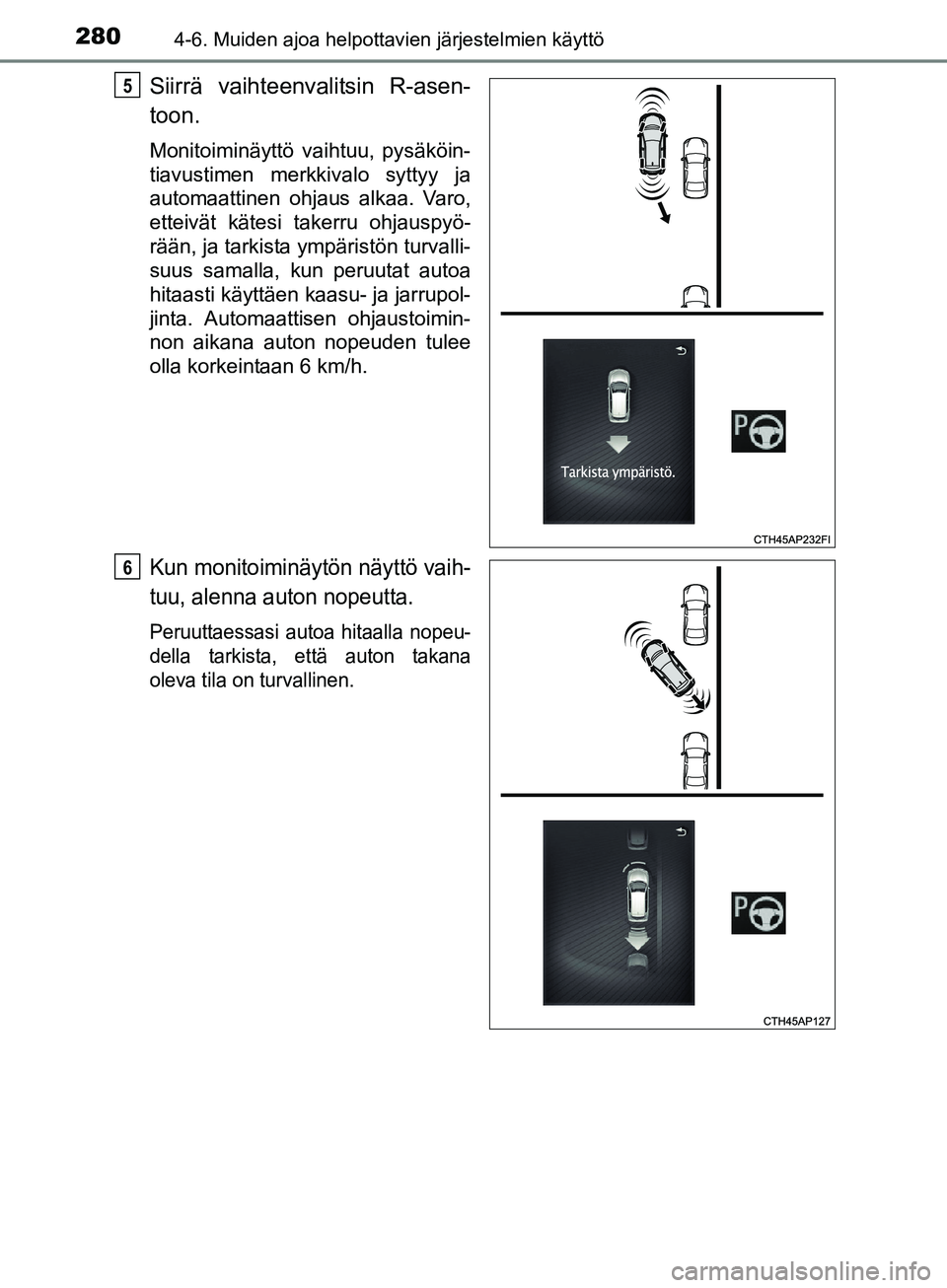

Siirrä vaihteenvalitsin R-asen-
toon.
Monitoiminäyttö vaihtuu, pysäköin-
tiavustimen merkkivalo syttyy ja
automaattinen ohjaus alkaa. Varo,
etteivät kätesi takerru ohjauspyö-
rään, ja tarkista ympäristön turvalli-
suus samalla, kun peruutat autoa
hitaasti käyttäen kaasu- ja jarrupol-
jinta. Automaattisen ohjaustoimin-
non aikana auton nopeuden tulee
olla korkeintaan 6 km/h.
Kun monitoiminäytön näyttö vaih-
tuu, alenna auton nopeutta.
Peruuttaessasi autoa hitaalla nopeu-
della tarkista, että auton takana
oleva tila on turvallinen.
5
6
