2017 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

4257-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se reikään.

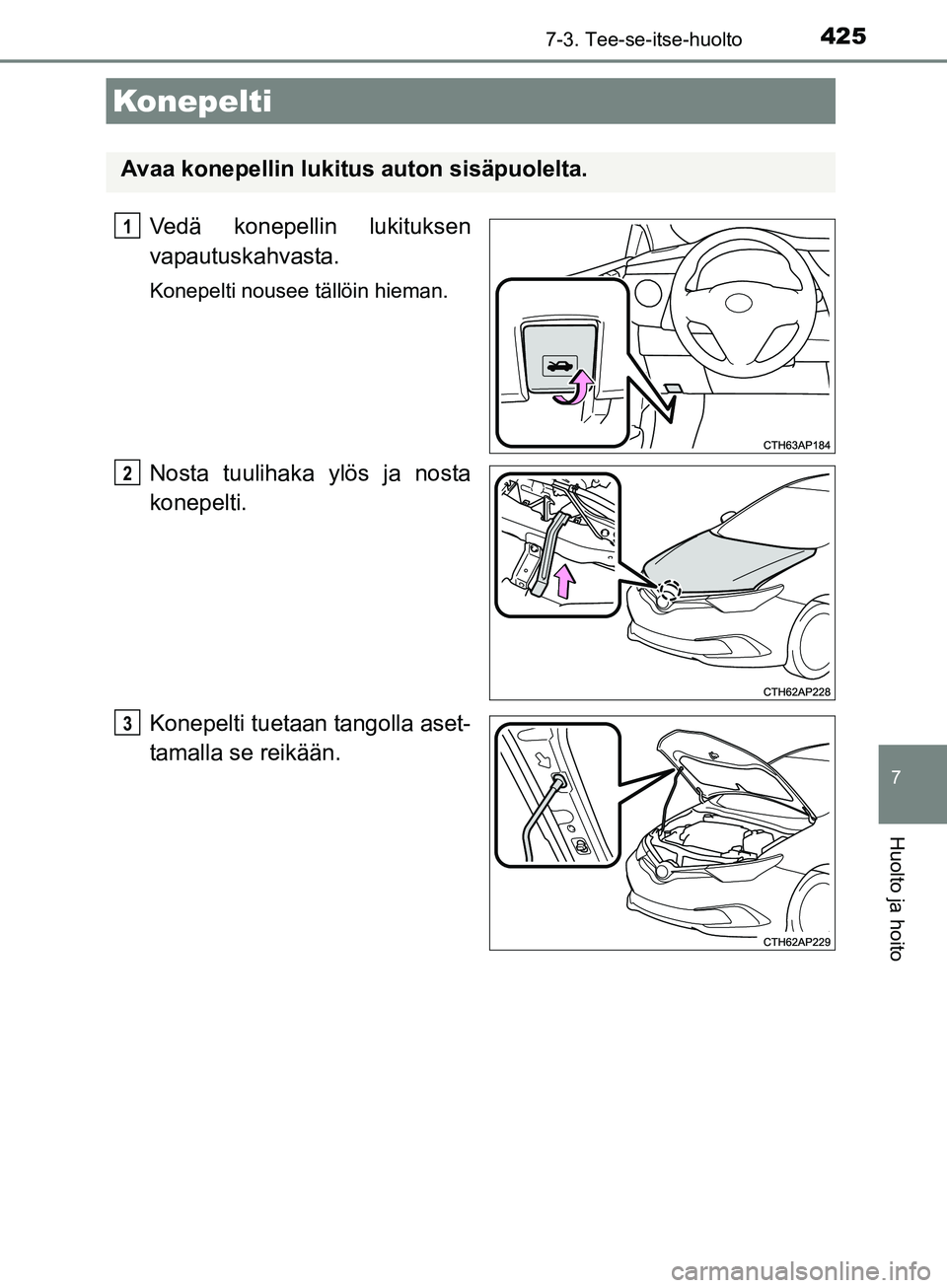

Konepelti
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM12L13FI.book Page 425 Thursday, January 26, 2017 6:07 PM

4267-3. Tee-se-itse-huolto
OM12L13FI

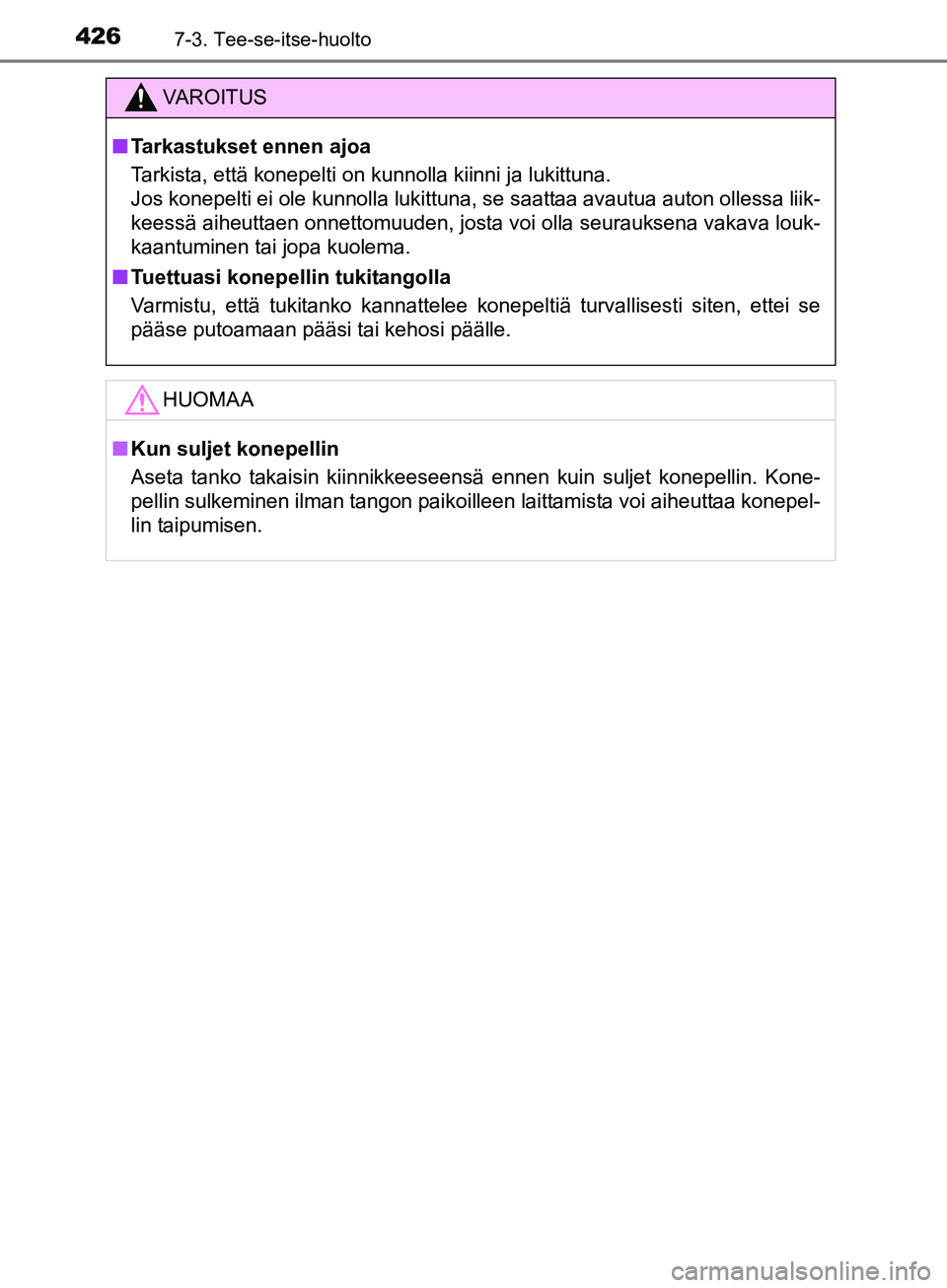

VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, se saattaa avautua auton ollessa liik-
keessä aiheuttaen onnettomuuden, josta voi olla seurauksena vakava louk-
kaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM12L13FI.book Page 426 Thursday, January 26, 2017 6:07 PM

4277-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
uEdessä
uTa k a n a
Ty y p p i A
Ty y p p i B

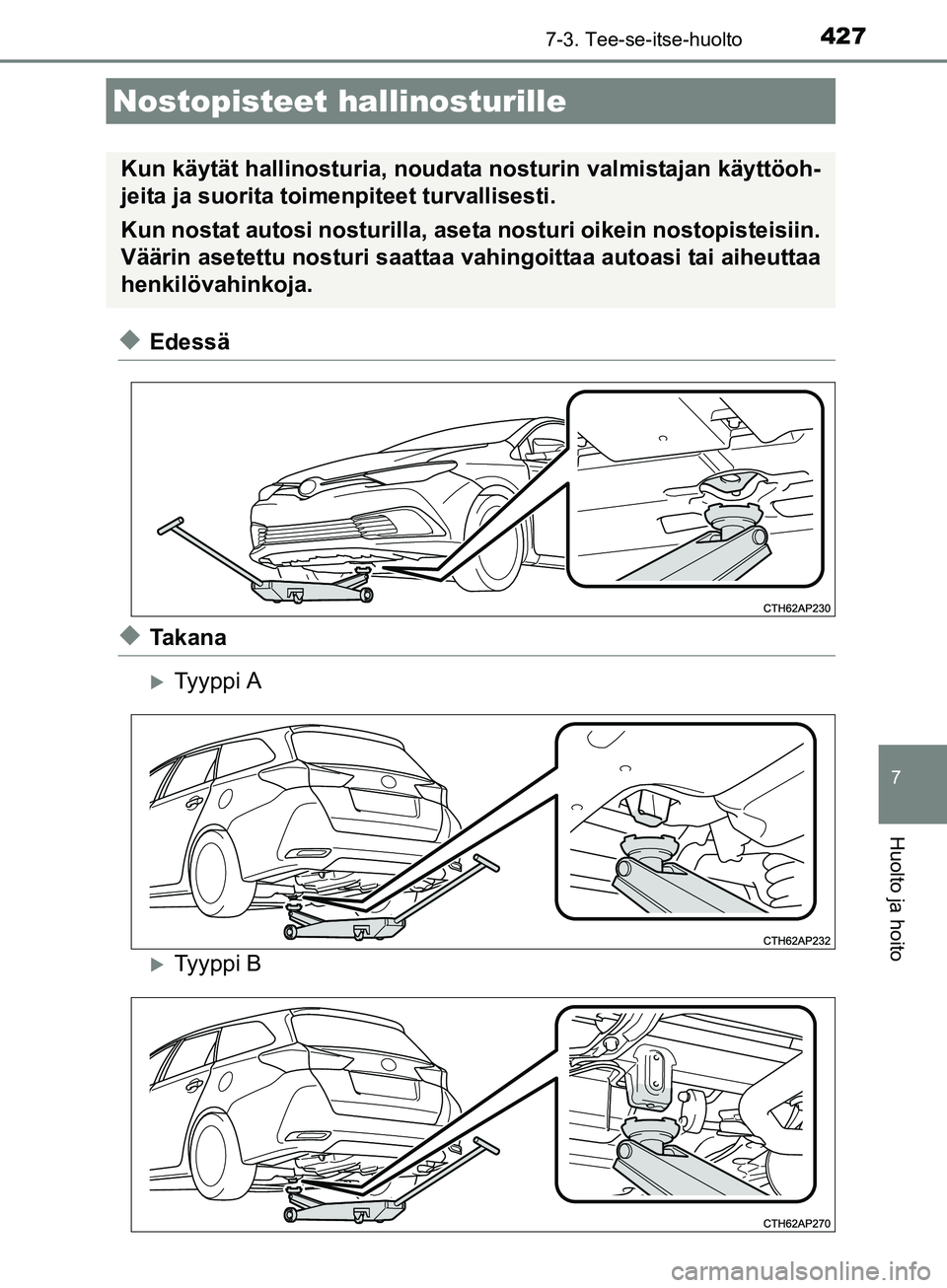

Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12L13FI.book Page 427 Thursday, January 26, 2017 6:07 PM

4287-3. Tee-se-itse-huolto
OM12L13FIn

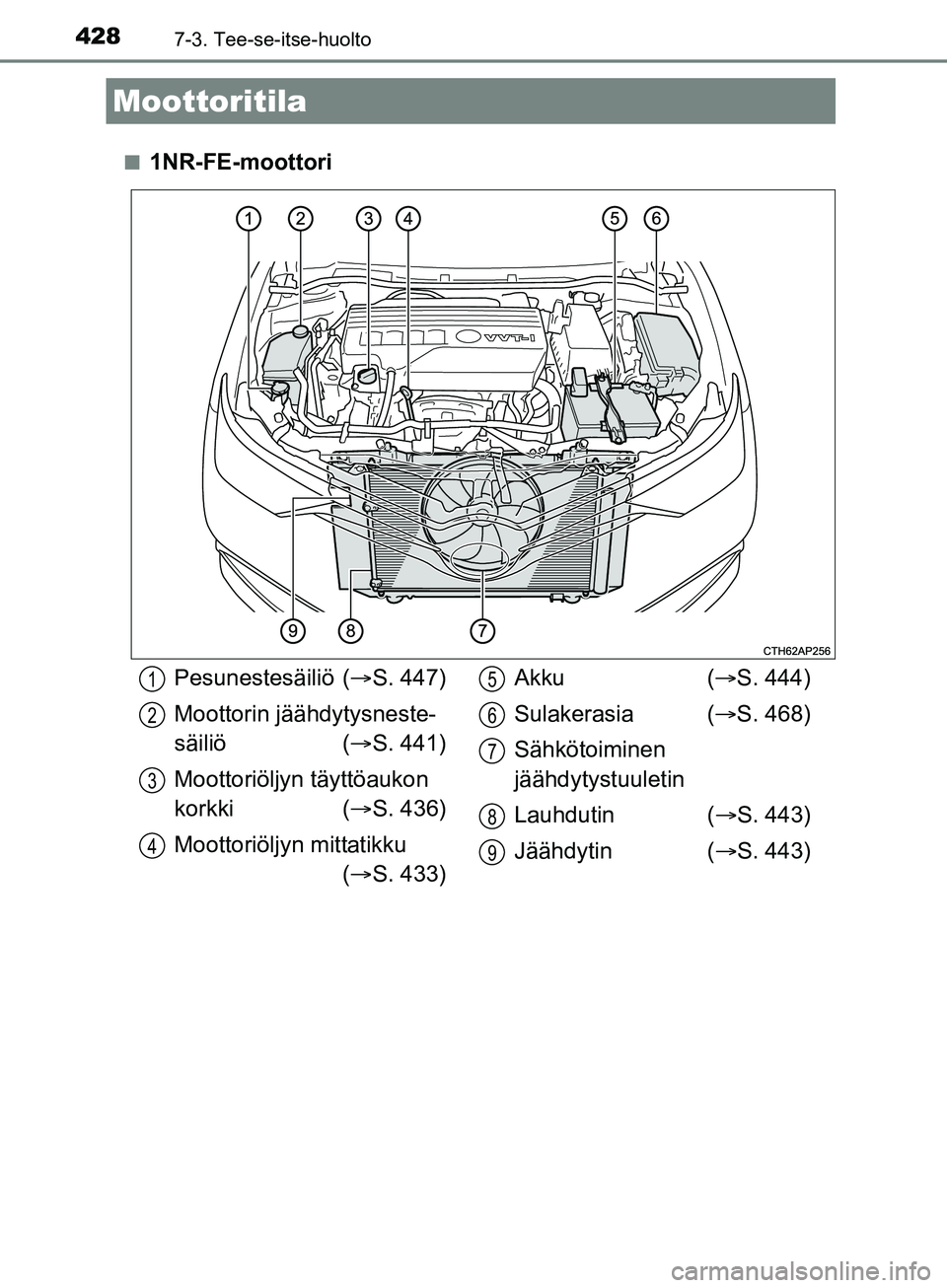

1NR-FE-moottori
Moottoritila
Pesunestesäiliö (
S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Akku
( S. 444)
Sulakerasia ( S. 468)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 443)
Jäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
OM12L13FI.book Page 428 Thursday, January 26, 2017 6:07 PM

4297-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

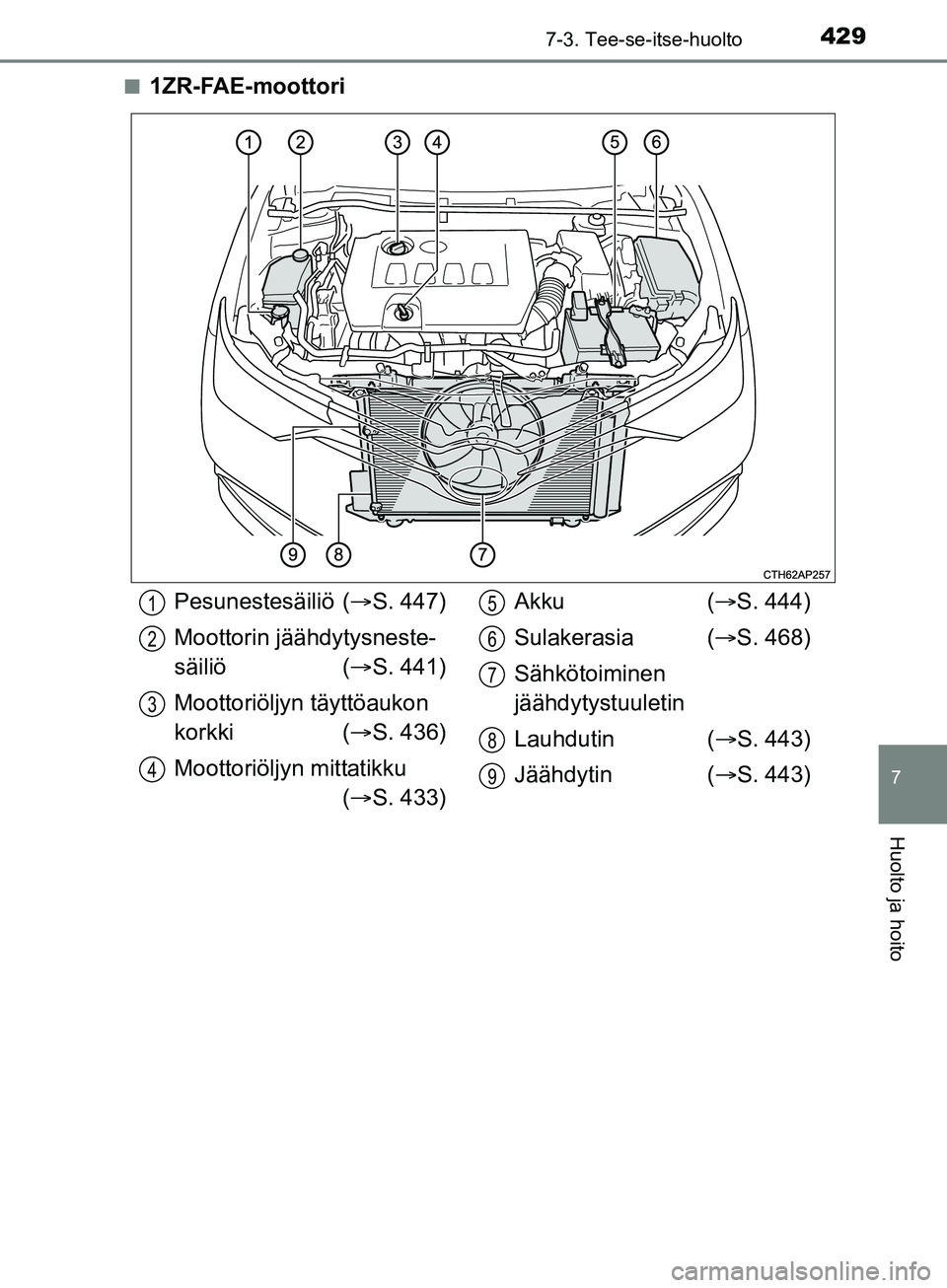

n1ZR-FAE-moottori
Pesunestesäiliö (S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Akku
( S. 444)
Sulakerasia ( S. 468)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 443)
Jäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
OM12L13FI.book Page 429 Thursday, January 26, 2017 6:07 PM

4307-3. Tee-se-itse-huolto
OM12L13FIn

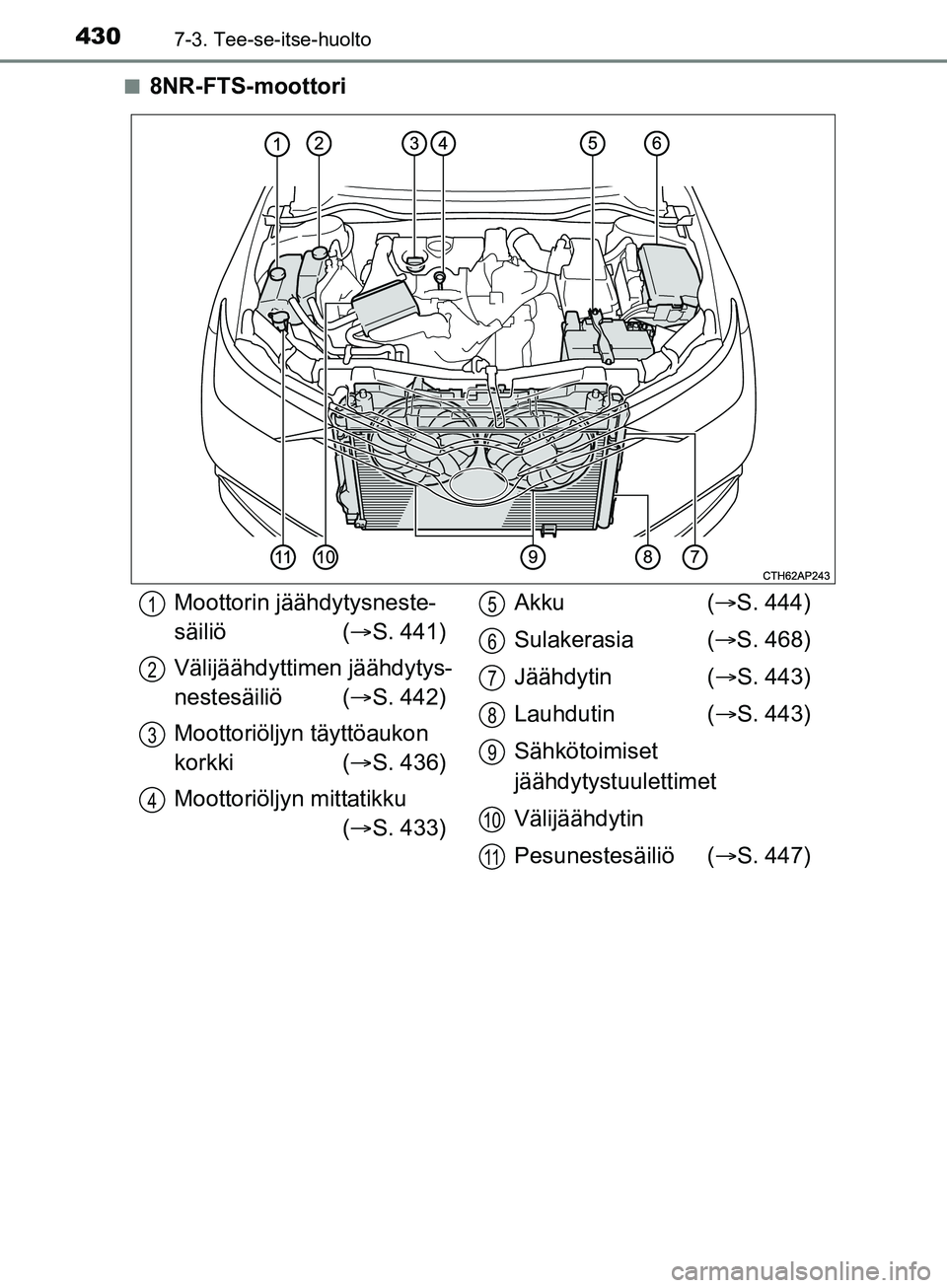

8NR-FTS-moottori
Moottorin jäähdytysneste-
säiliö (
S. 441)
Välijäähdyttimen jäähdytys-
nestesäiliö ( S. 442)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Akku
( S. 444)
Sulakerasia ( S. 468)
Jäähdytin ( S. 443)
Lauhdutin ( S. 443)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin
Pesunestesäiliö ( S. 447)1
2
3
4
5
6
7
8
9
10
11
OM12L13FI.book Page 430 Thursday, January 26, 2017 6:07 PM

4317-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

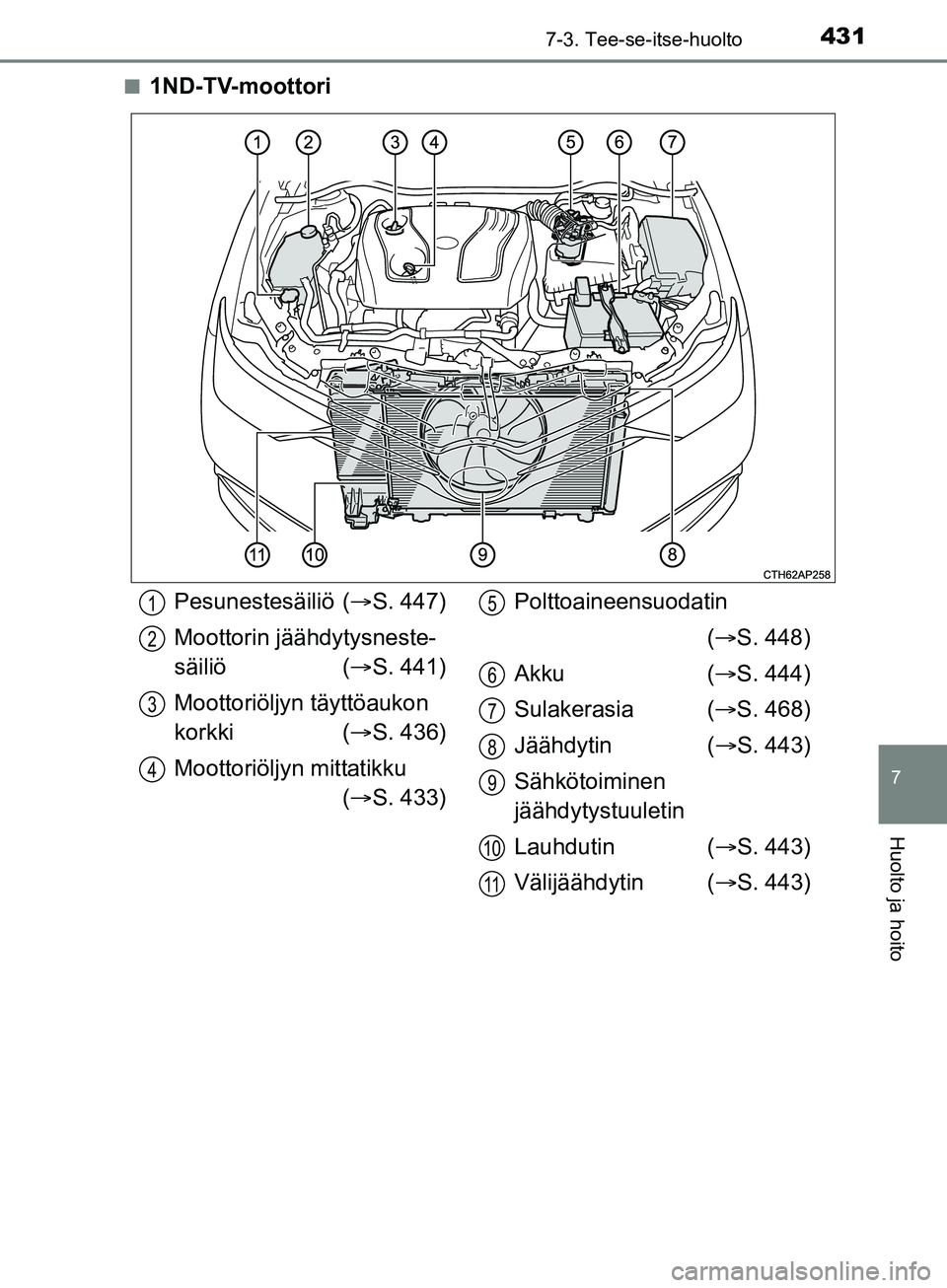

n1ND-TV-moottori
Pesunestesäiliö (S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Polttoaineensuodatin
( S. 448)
Akku ( S. 444)
Sulakerasia ( S. 468)
Jäähdytin ( S. 443)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 443)
Välijäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13FI.book Page 431 Thursday, January 26, 2017 6:07 PM

4327-3. Tee-se-itse-huolto
OM12L13FIn

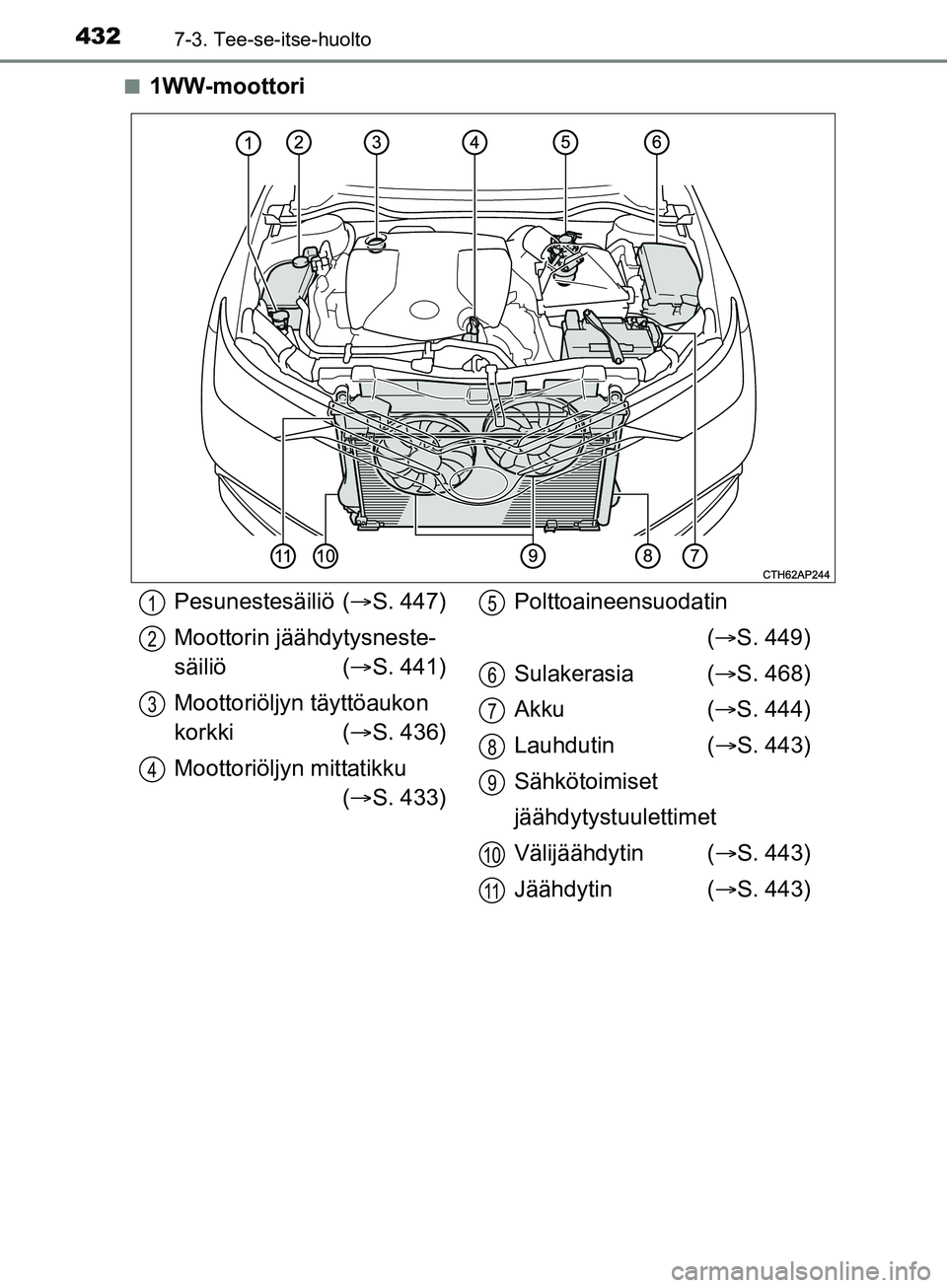

1WW-moottori
Pesunestesäiliö (
S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Polttoaineensuodatin
( S. 449)
Sulakerasia ( S. 468)
Akku ( S. 444)
Lauhdutin ( S. 443)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin ( S. 443)
Jäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13FI.book Page 432 Thursday, January 26, 2017 6:07 PM
