2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

6259-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
1NR-FE, 1ZR-FAE en 1ND-TV motoren
8NR-FTS motor

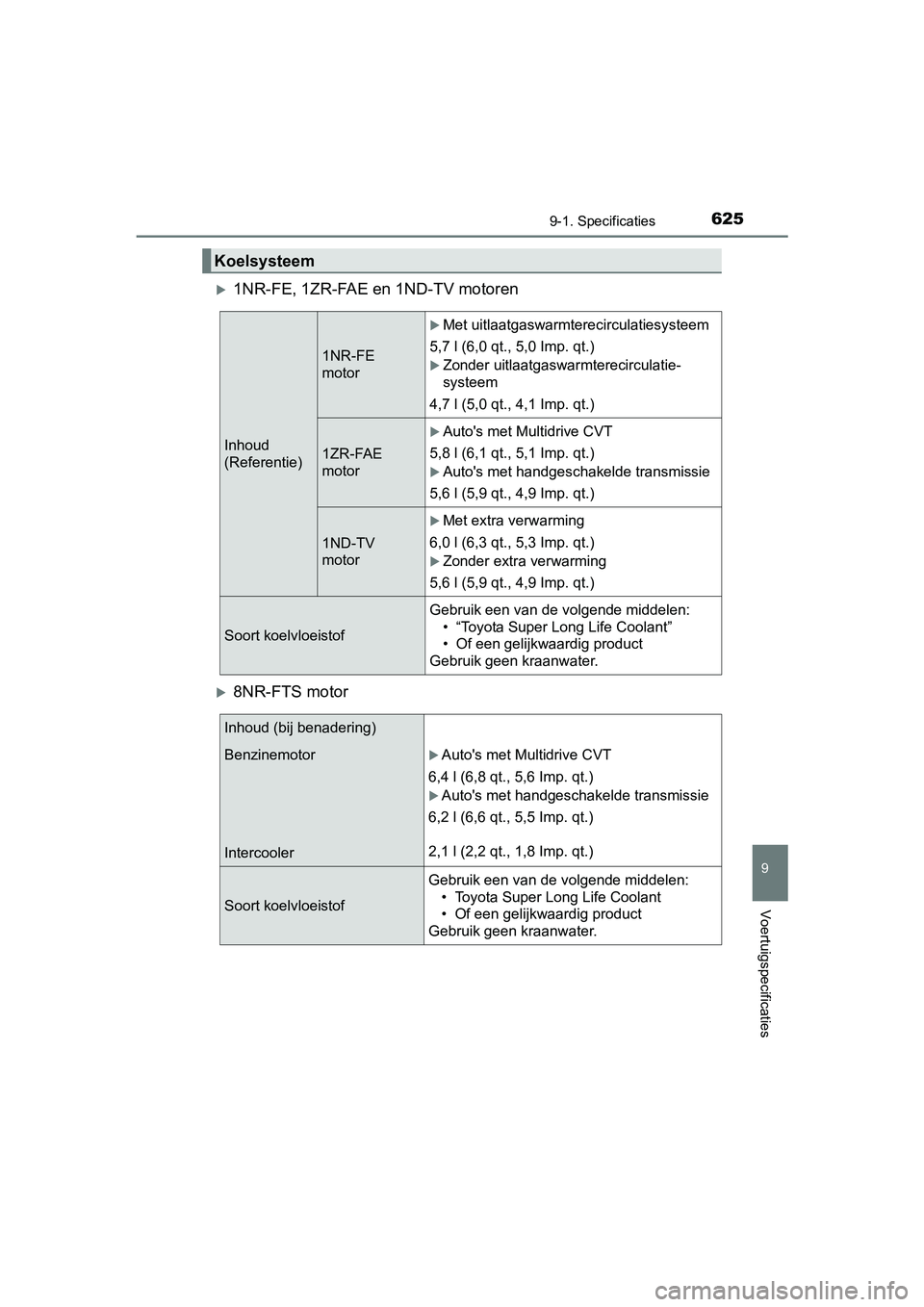

Koelsysteem
Inhoud
(Referentie)
1NR-FE
motor
Met uitlaatgaswarmterecirculatiesysteem
5,7 l (6,0 qt., 5,0 Imp. qt.)
Zonder uitlaatgaswarmterecirculatie-
systeem
4,7 l (5,0 qt., 4,1 Imp. qt.)
1ZR-FAE
motor
Auto's met Multidrive CVT
5,8 l (6,1 qt., 5,1 Imp. qt.)
Auto's met handgeschakelde transmissie
5,6 l (5,9 qt., 4,9 Imp. qt.)
1ND-TV
motor
Met extra verwarming
6,0 l (6,3 qt., 5,3 Imp. qt.)
Zonder extra verwarming
5,6 l (5,9 qt., 4,9 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Inhoud (bij benadering)
Benzinemotor
IntercoolerAuto's met Multidrive CVT
6,4 l (6,8 qt., 5,6 Imp. qt.)
Auto's met handgeschakelde transmissie
6,2 l (6,6 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 625 Tuesday , November 1, 2016 10:28 AM

6269-1. Specificaties
AURIS Touring Sports_EE (12L13E)

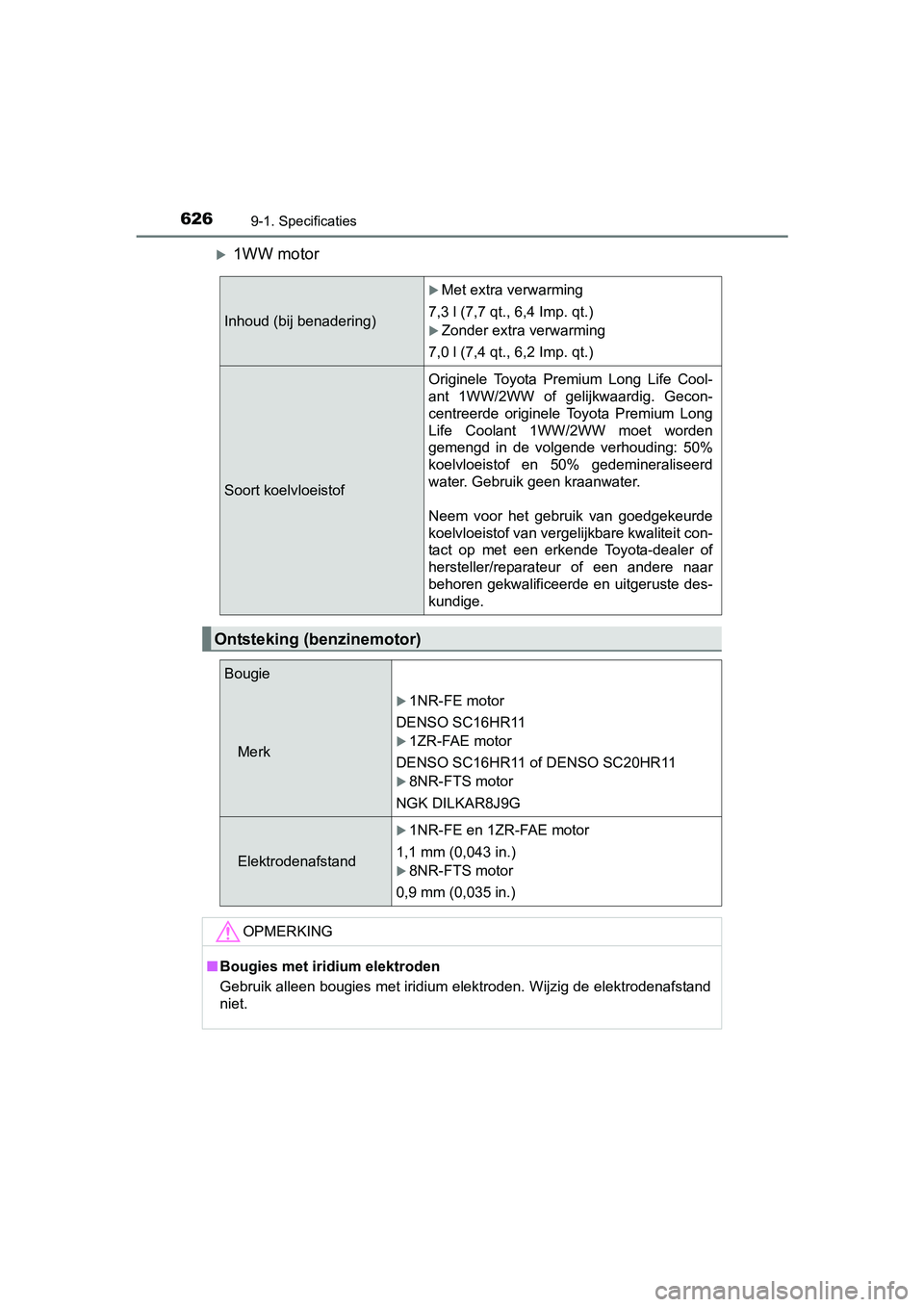

1WW motor
Inhoud (bij benadering)
Met extra verwarming
7,3 l (7,7 qt., 6,4 Imp. qt.)
Zonder extra verwarming
7,0 l (7,4 qt., 6,2 Imp. qt.)
Soort koelvloeistof Originele Toyota Premium Long Life Cool-
ant 1WW/2WW of gelijkwaardig. Gecon-
centreerde originele Toyota Premium Long
Life Coolant 1WW/2WW moet worden
gemengd in de volgende verhouding: 50%
koelvloeistof en 50% gedemineraliseerd
water. Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde
koelvloeistof van vergelijkbare kwaliteit con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Ontsteking (benzinemotor)
Bougie
Merk
1NR-FE motor
DENSO SC16HR11
1ZR-FAE motor
DENSO SC16HR11 of DENSO SC20HR11
8NR-FTS motor
NGK DILKAR8J9G
Elektrodenafstand
1NR-FE en 1ZR-FAE motor
1,1 mm (0,043 in.)
8NR-FTS motor
0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 626 Tuesday , November 1, 2016 10:28 AM

6279-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.

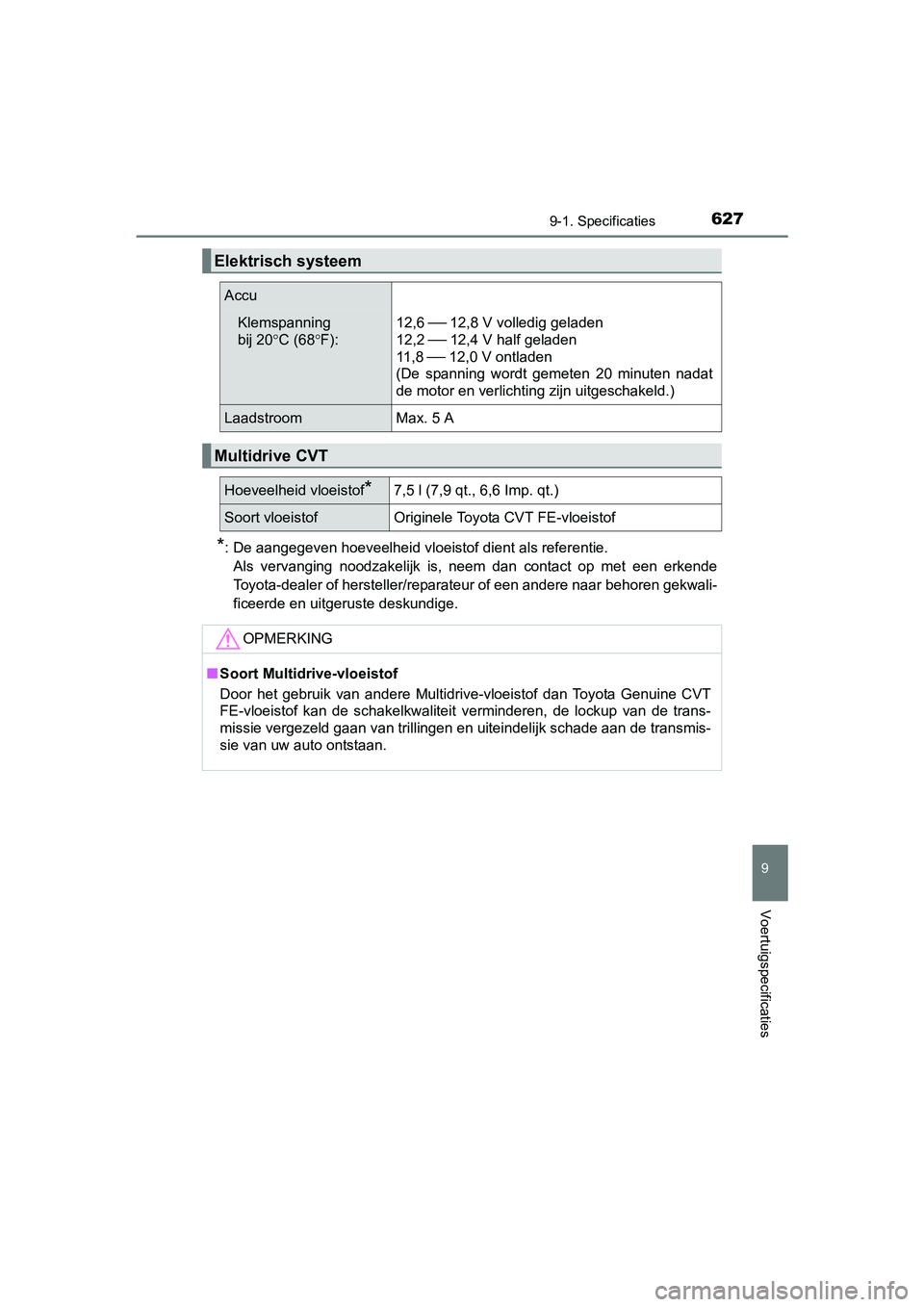

Elektrisch systeem
Accu
Klemspanning
bij 20° C (68° F): 12,6 ⎯ 12,8 V volledig geladen
12,2
⎯ 12,4 V half geladen
11 , 8
⎯ 12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
de motor en verlichting zijn uitgeschakeld.)
LaadstroomMax. 5 A
Multidrive CVT
Hoeveelheid vloeistof*7,5 l (7,9 qt., 6,6 Imp. qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■ Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Gen uine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 627 Tuesday , November 1, 2016 10:28 AM

6289-1. Specificaties
AURIS Touring Sports_EE (12L13E)

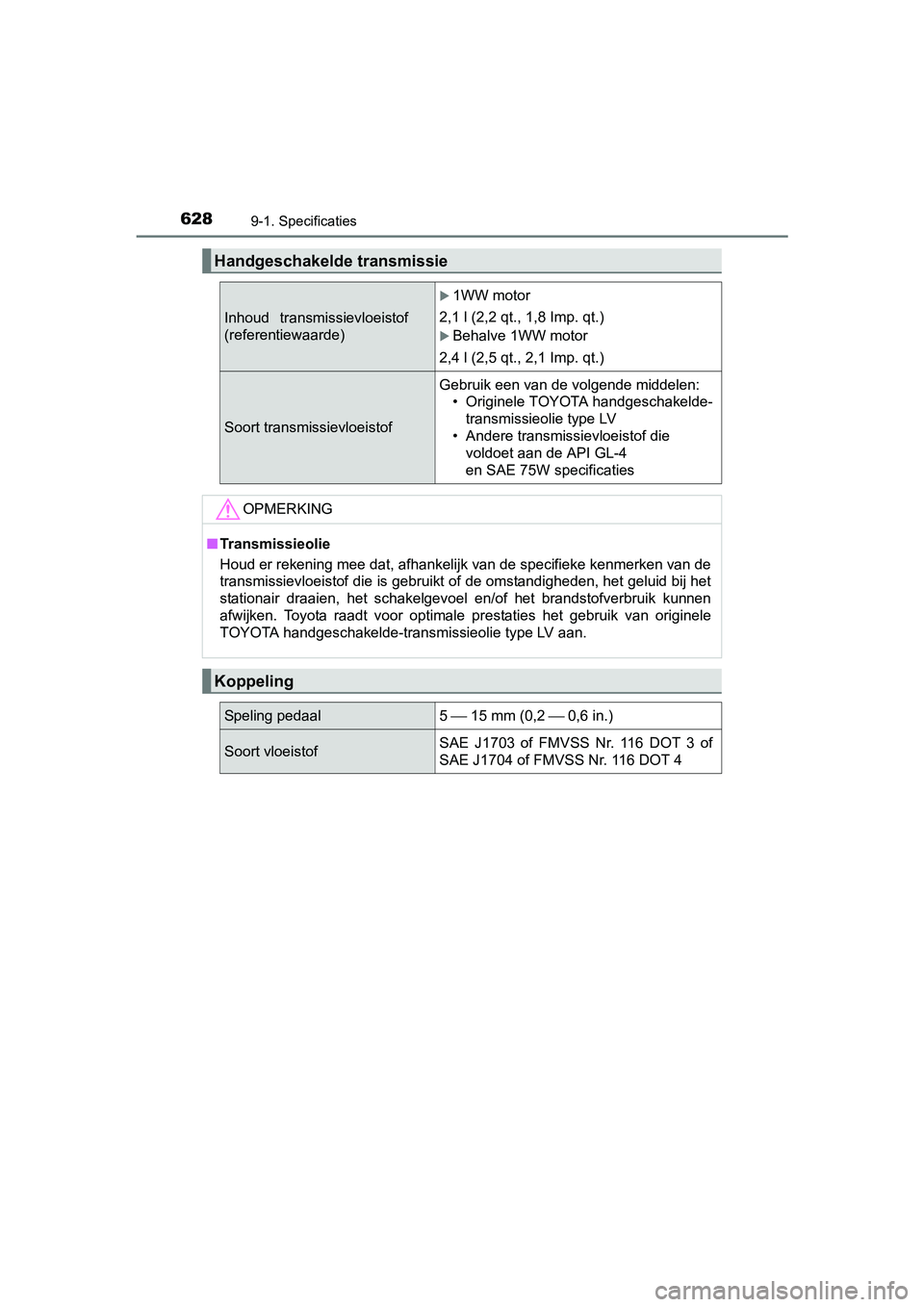

Handgeschakelde transmissie
Inhoud transmissievloeistof
(referentiewaarde)
1WW motor
2,1 l (2,2 qt., 1,8 Imp. qt.)
Behalve 1WW motor
2,4 l (2,5 qt., 2,1 Imp. qt.)
Soort transmissievloeistof Gebruik een van de volgende middelen:
• Originele TOYOTA handgeschakelde-
transmissieolie type LV
• Andere transmissievloeistof die voldoet aan de API GL-4
en SAE 75W specificaties
OPMERKING
■Transmissieolie
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het
stationair draaien, het schakelgevoel en/of het brandstofverbru ik kunnen
afwijken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA handgeschakelde-transmissieolie type LV aan.
Koppeling
Speling pedaal 5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 628 Tuesday , November 1, 2016 10:28 AM

6299-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N
(30 kg, 66 lbf) met draaiende motor
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

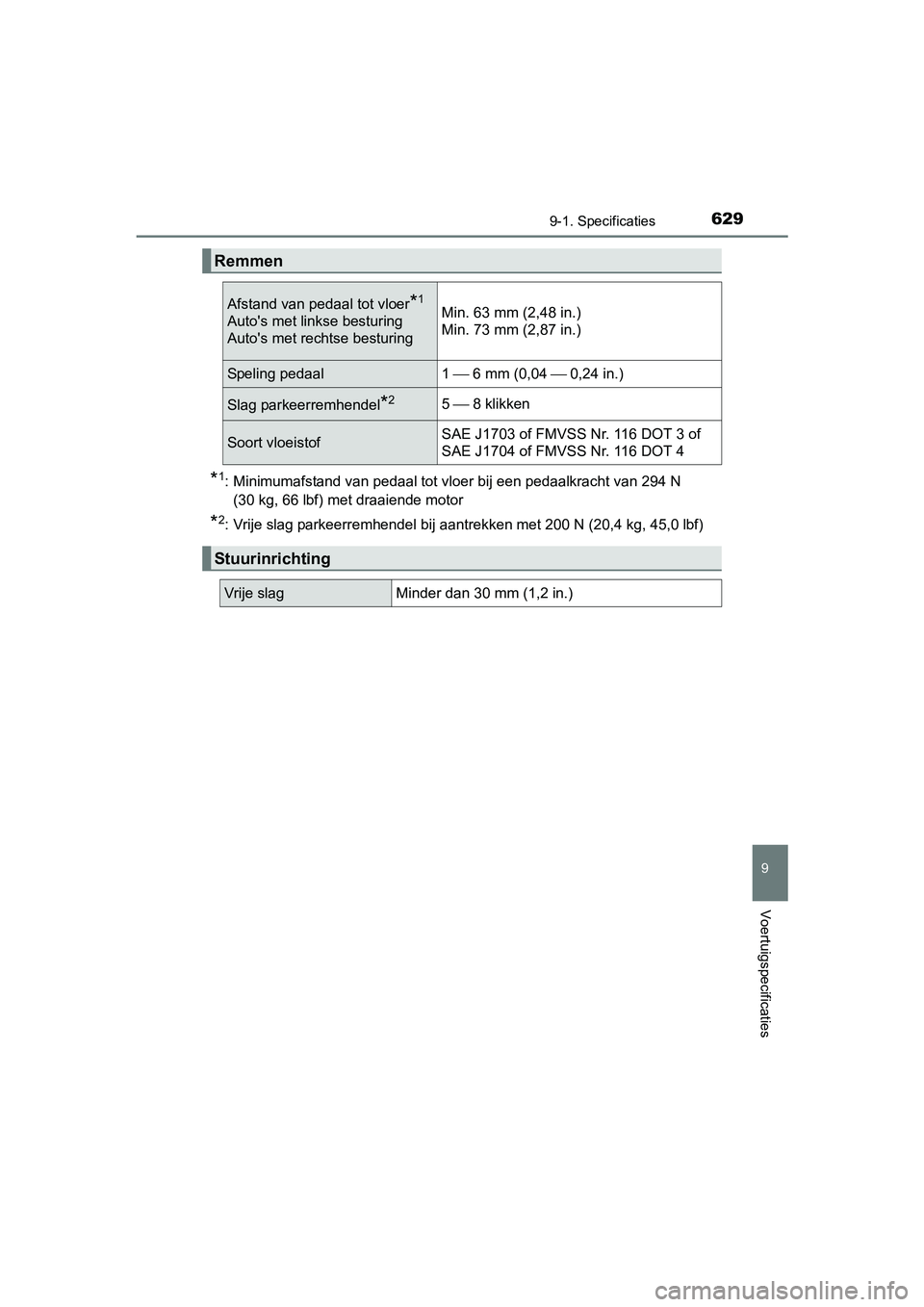

Remmen
Afstand van pedaal tot vloer*1
Auto's met linkse besturing
Auto's met rechtse besturingMin. 63 mm (2,48 in.)
Min. 73 mm (2,87 in.)
Speling pedaal 1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerremhendel*25 ⎯ 8 klikken
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 629 Tuesday , November 1, 2016 10:28 AM

6309-1. Specificaties
AURIS Touring Sports_EE (12L13E)

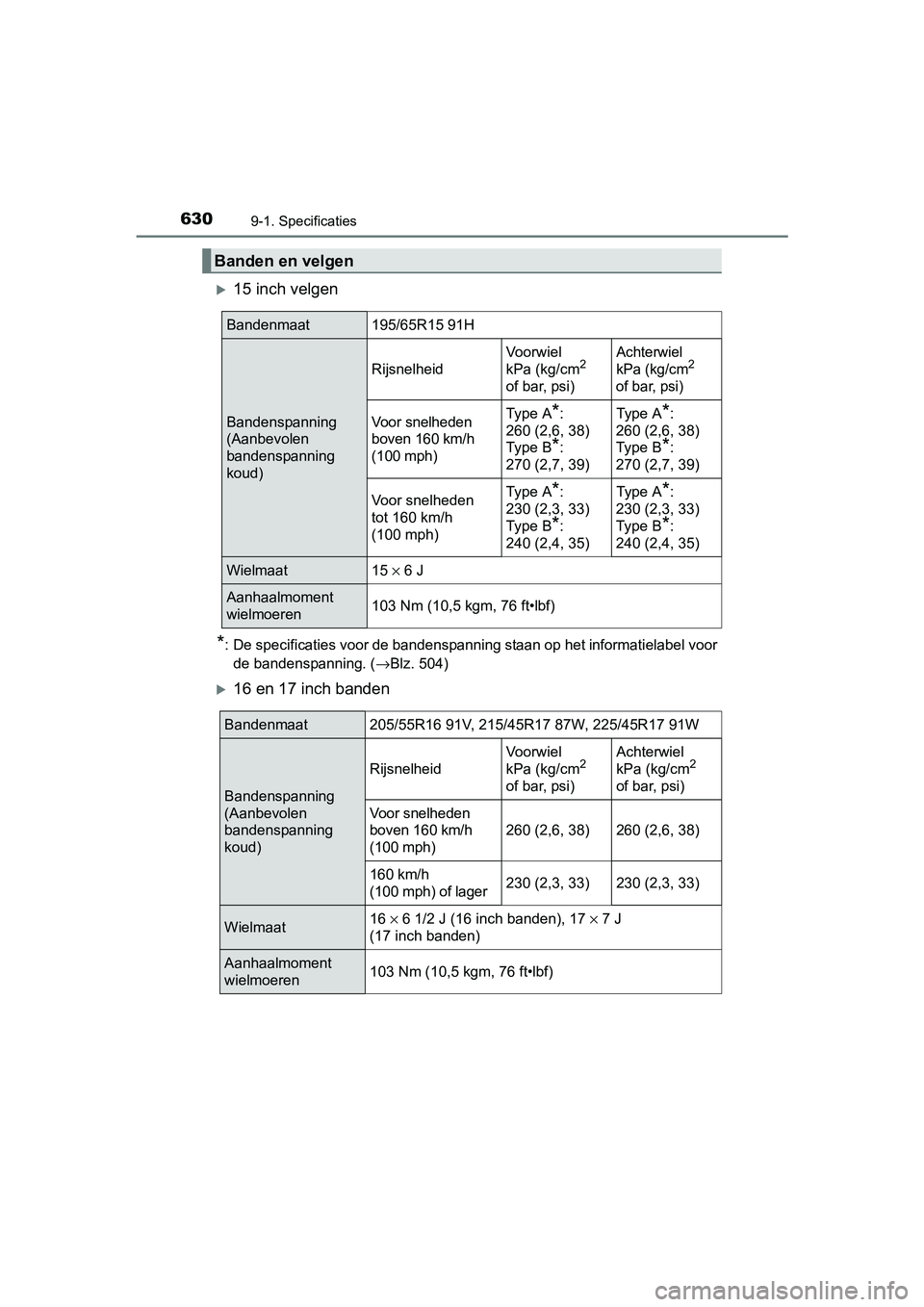

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voor
de bandenspanning. ( →Blz. 504)
16 en 17 inch banden
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2
of bar, psi)
Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Voor snelheden
tot 160 km/h
(100 mph)Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15 × 6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2
of bar, psi)
Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
160 km/h
(100 mph) of lager230 (2,3, 33)230 (2,3, 33)
Wielmaat16 × 6 1/2 J (16 inch banden), 17 × 7 J
(17 inch banden)
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 630 Tuesday , November 1, 2016 10:28 AM

6319-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties

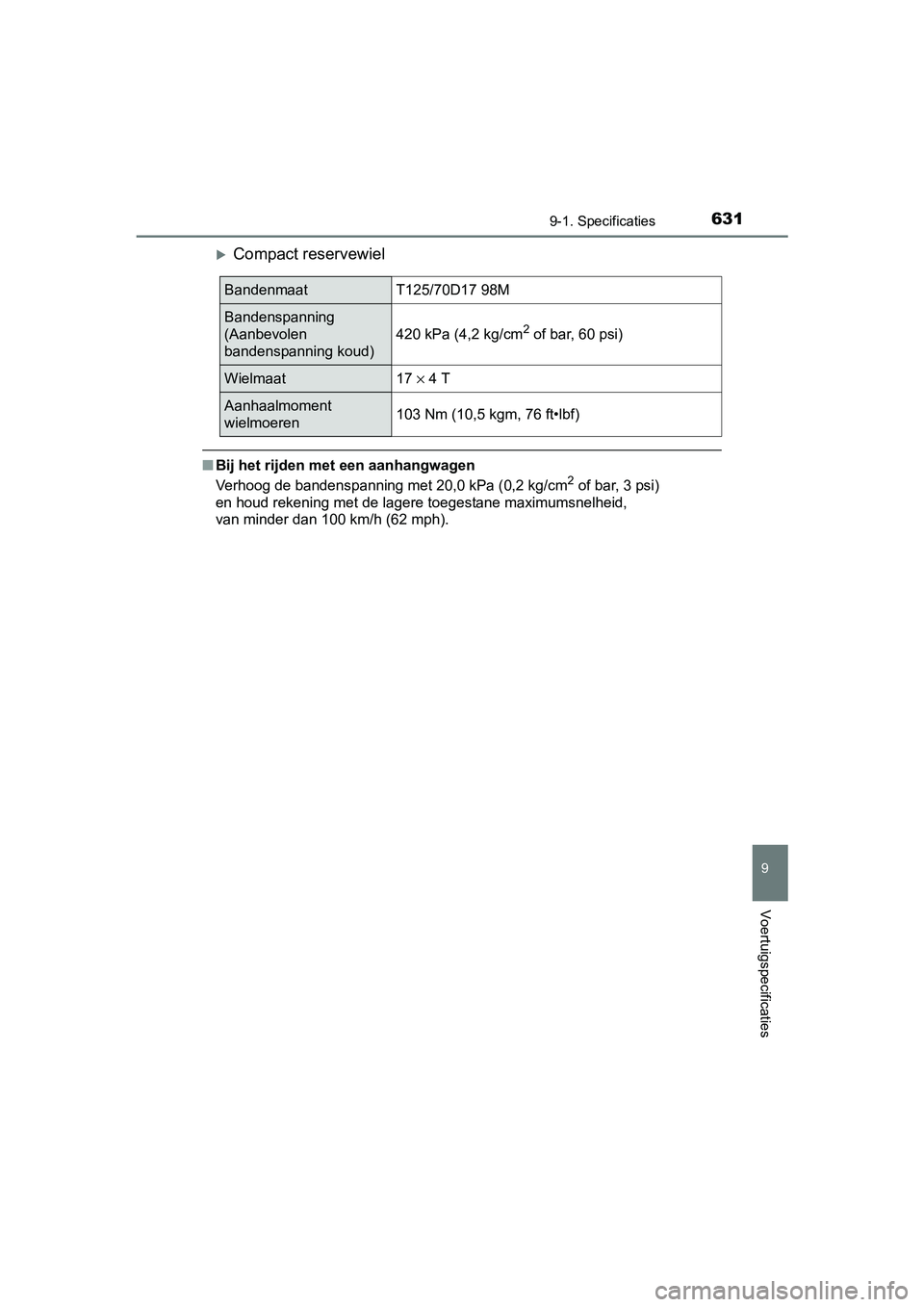

Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi)
en houd rekening met de lagere toegestane maximumsnelheid,
van minder dan 100 km/h (62 mph).
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen
bandenspanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4 T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 631 Tuesday , November 1, 2016 10:28 AM

6329-1. Specificaties
AURIS Touring Sports_EE (12L13E)

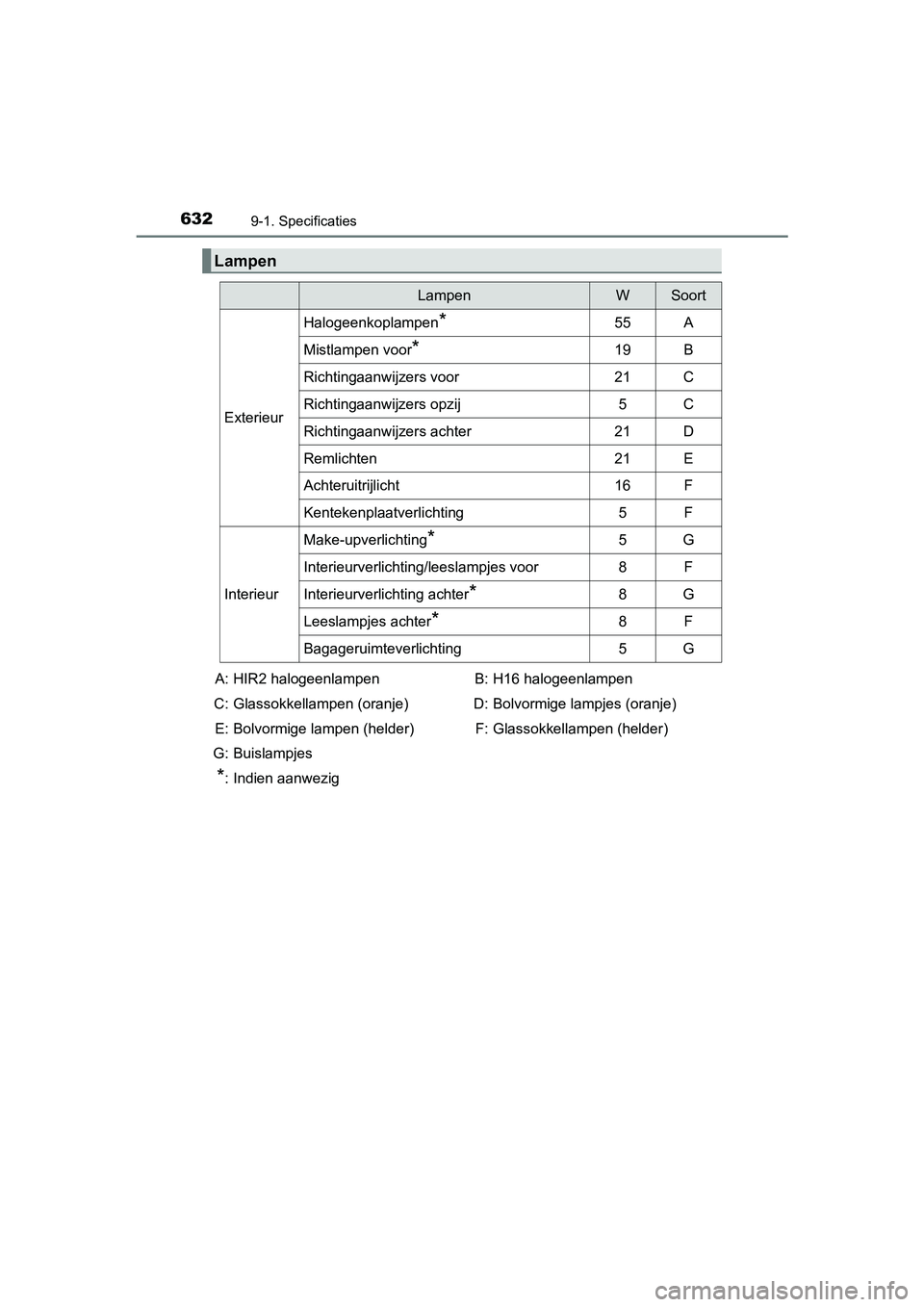

Lampen
LampenWSoort
Exterieur
Halogeenkoplampen*55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers opzij5C
Richtingaanwijzers achter21D
Remlichten21E
Achteruitrijlicht16F
Kentekenplaatverlichting5F
Interieur
Make-upverlichting*5G
Interieurverlichting/leeslampjes voor8F
Interieurverlichting achter*8G
Leeslampjes achter*8F
Bagageruimteverlichting5G
A: HIR2 halogeenlampen
C: Glassokkellampen (oranje) E: Bolvormige lampen (helder)
G: Buislampjes
*: Indien aanwezig B: H16 halogeenlampen
D: Bolvormige lampjes (oranje) F: Glassokkellampen (helder)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 632 Tuesday , November 1, 2016 10:28 AM
