2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

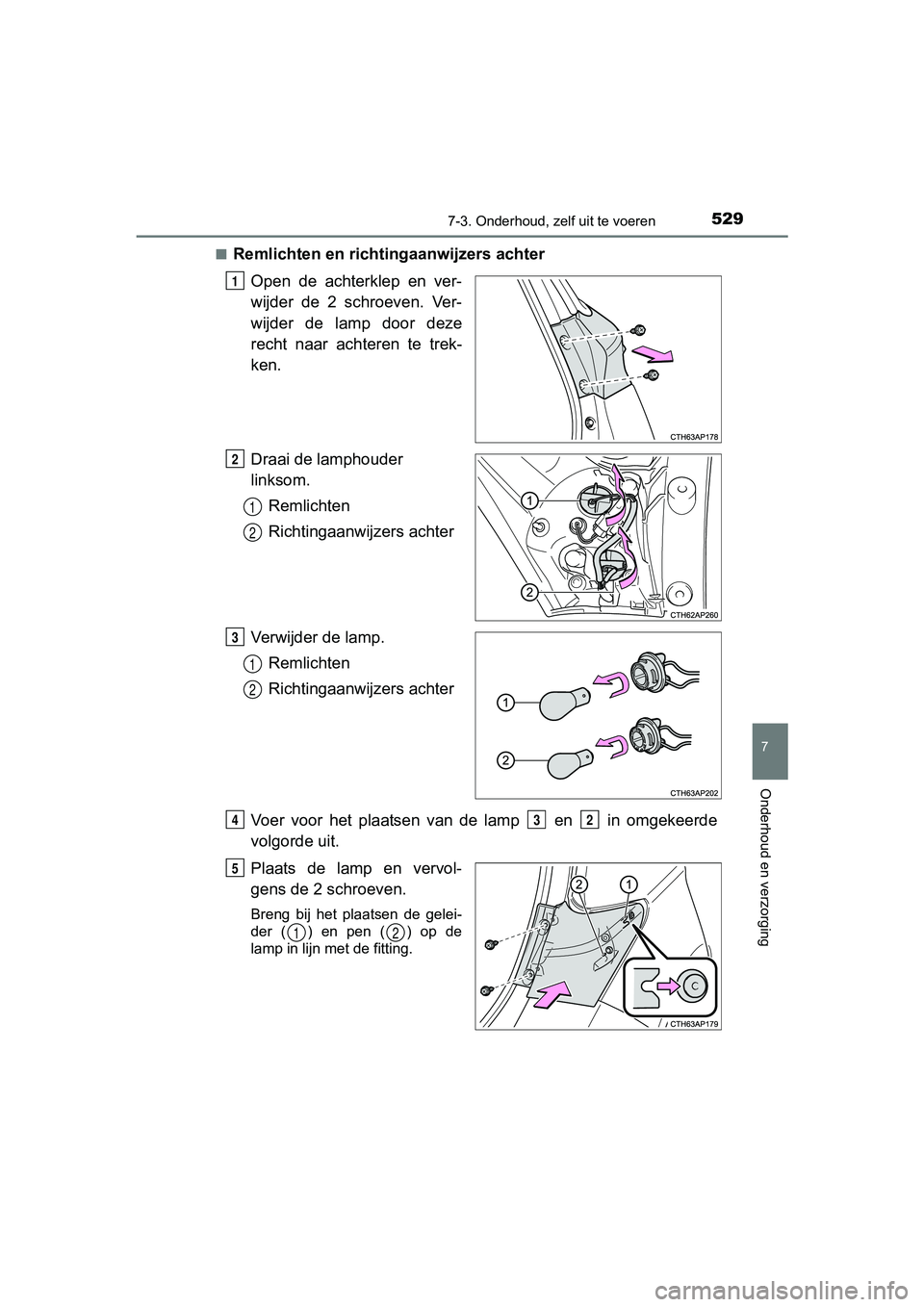

5297-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
■Remlichten en richtingaanwijzers achterOpen de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lamphouder
linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 529 Tuesday , November 1, 2016 10:28 AM

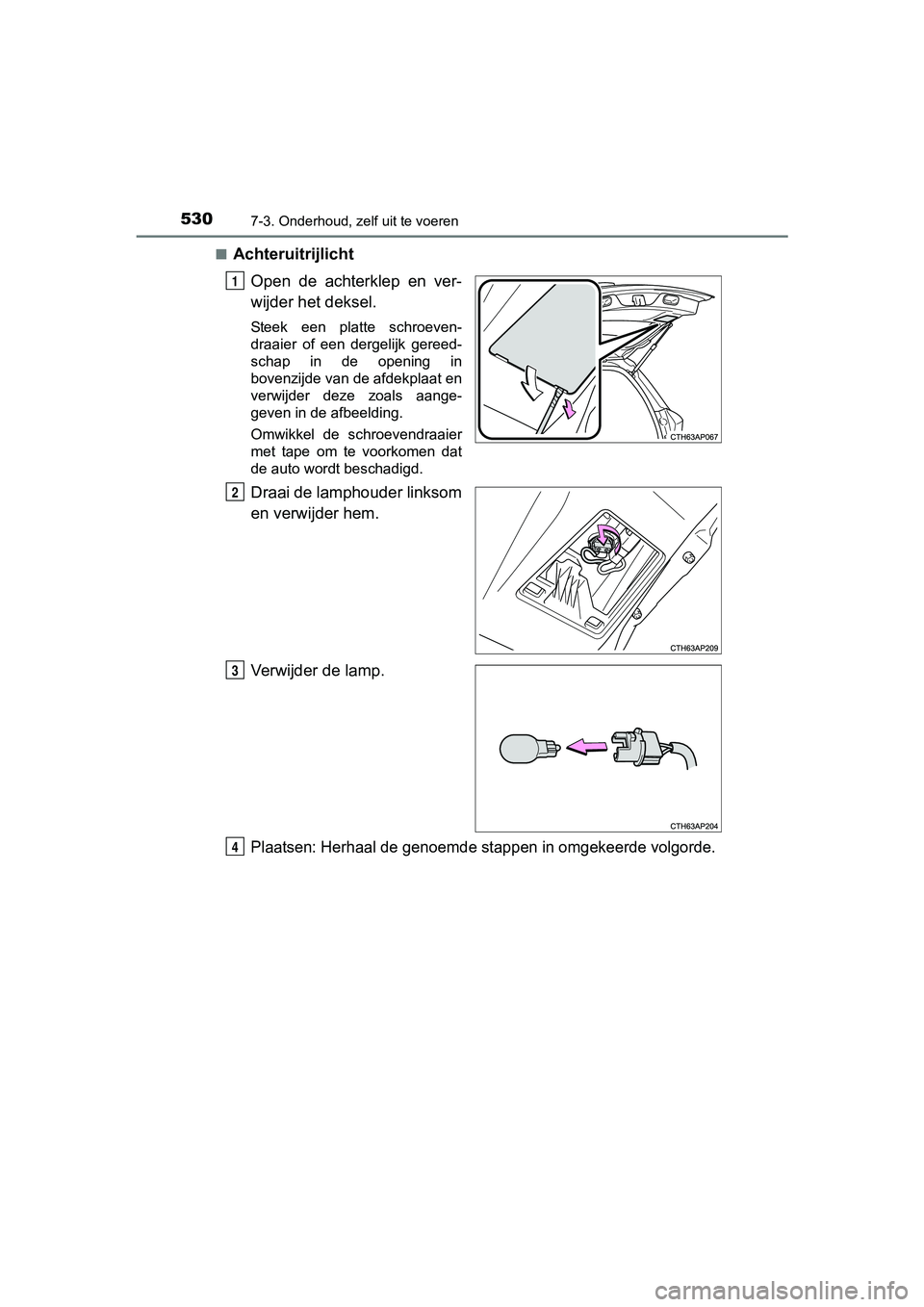

5307-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■
Achteruitrijlicht
Open de achterklep en ver-
wijder het deksel.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 530 Tuesday , November 1, 2016 10:28 AM

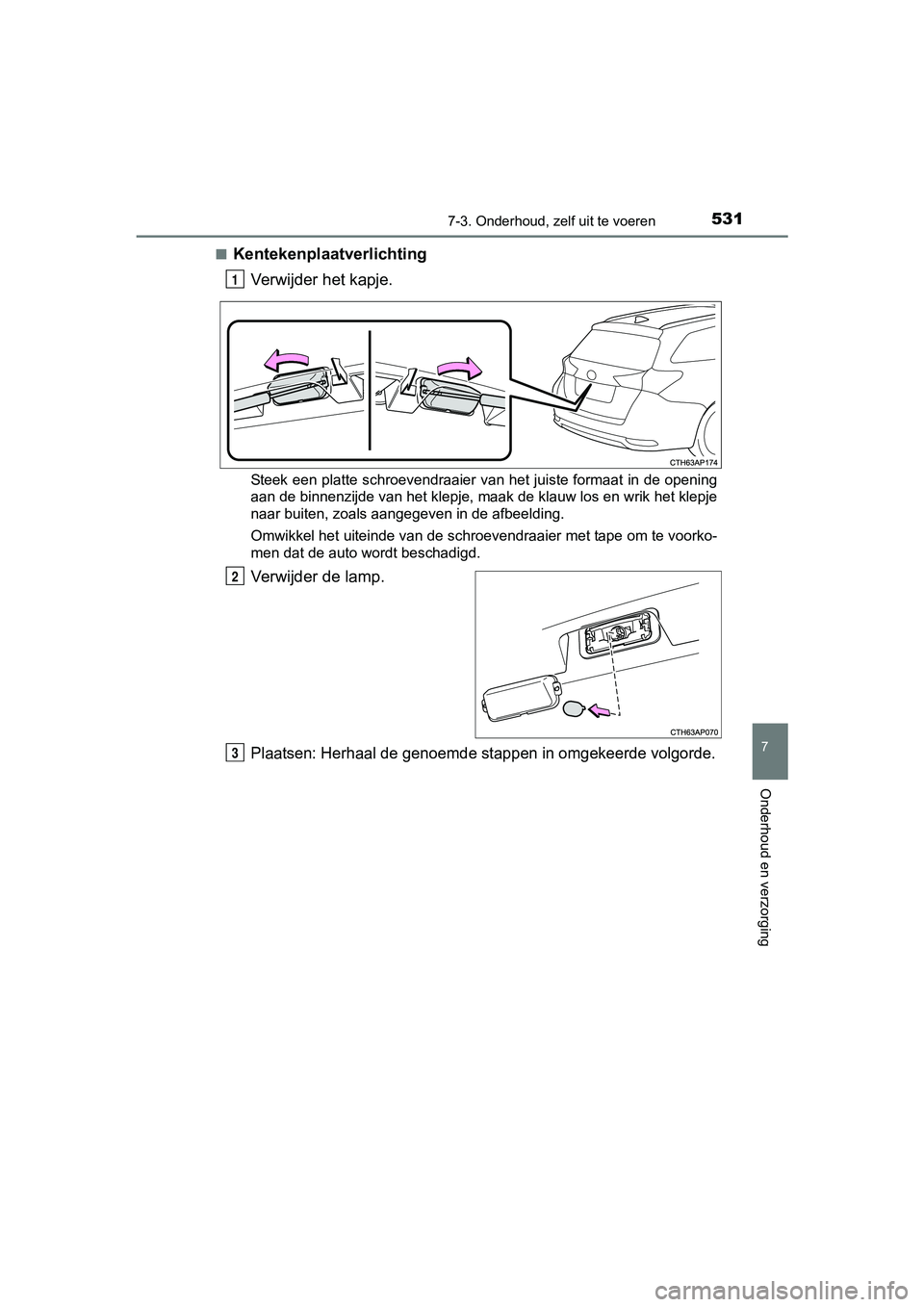

5317-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
■KentekenplaatverlichtingVerwijder het kapje.
Steek een platte schroevendraaier van het juiste formaat in de opening
aan de binnenzijde van het klepje, maak de klauw los en wrik he t klepje
naar buiten, zoals aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroevendraaier met tape om te vo orko-
men dat de auto wordt beschadigd.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 531 Tuesday , November 1, 2016 10:28 AM

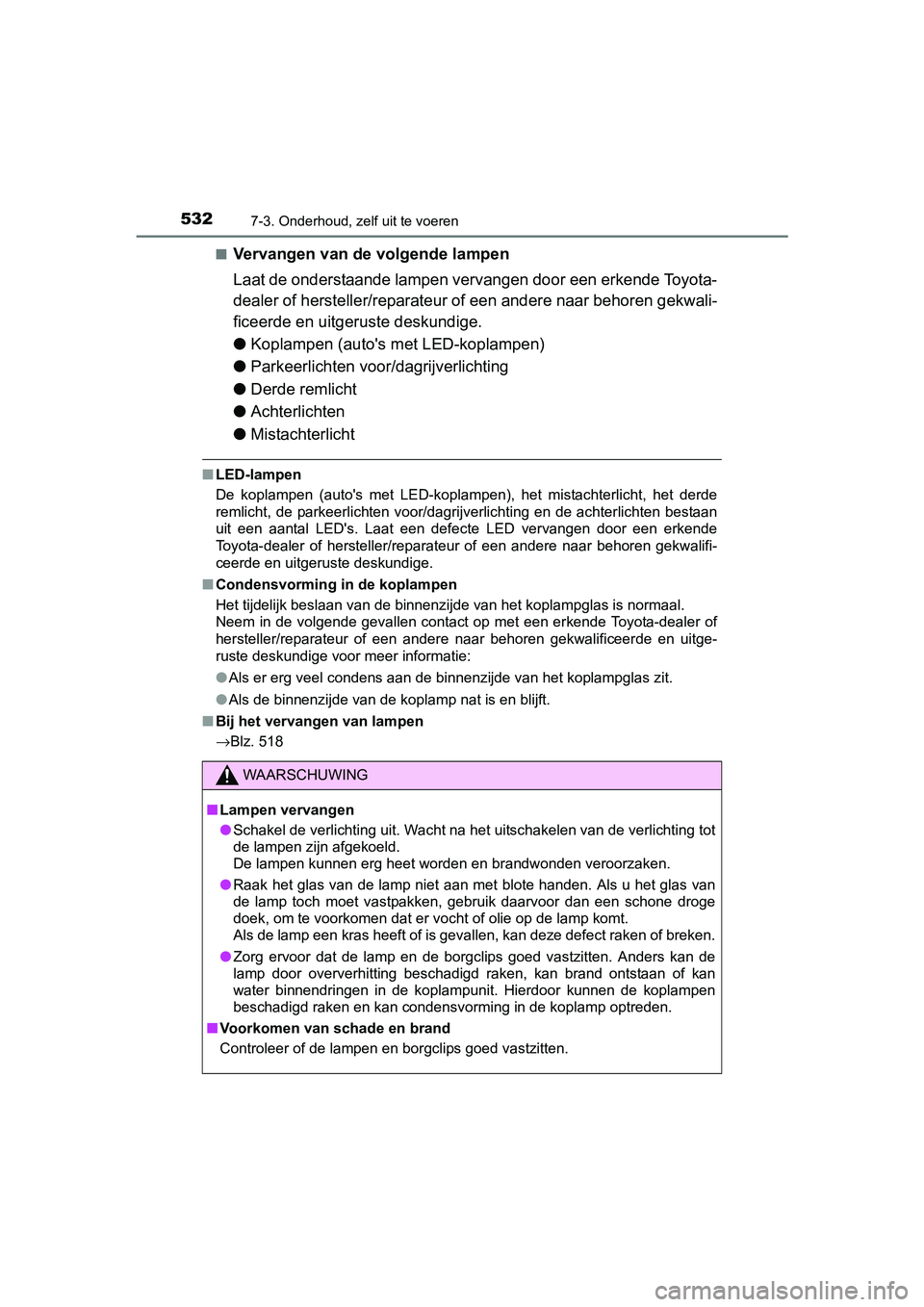

5327-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
■LED-lampen
De koplampen (auto's met LED-koplampen), het mistachterlicht, h et derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal LED's. Laat een defecte LED vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 518
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 532 Tuesday , November 1, 2016 10:28 AM

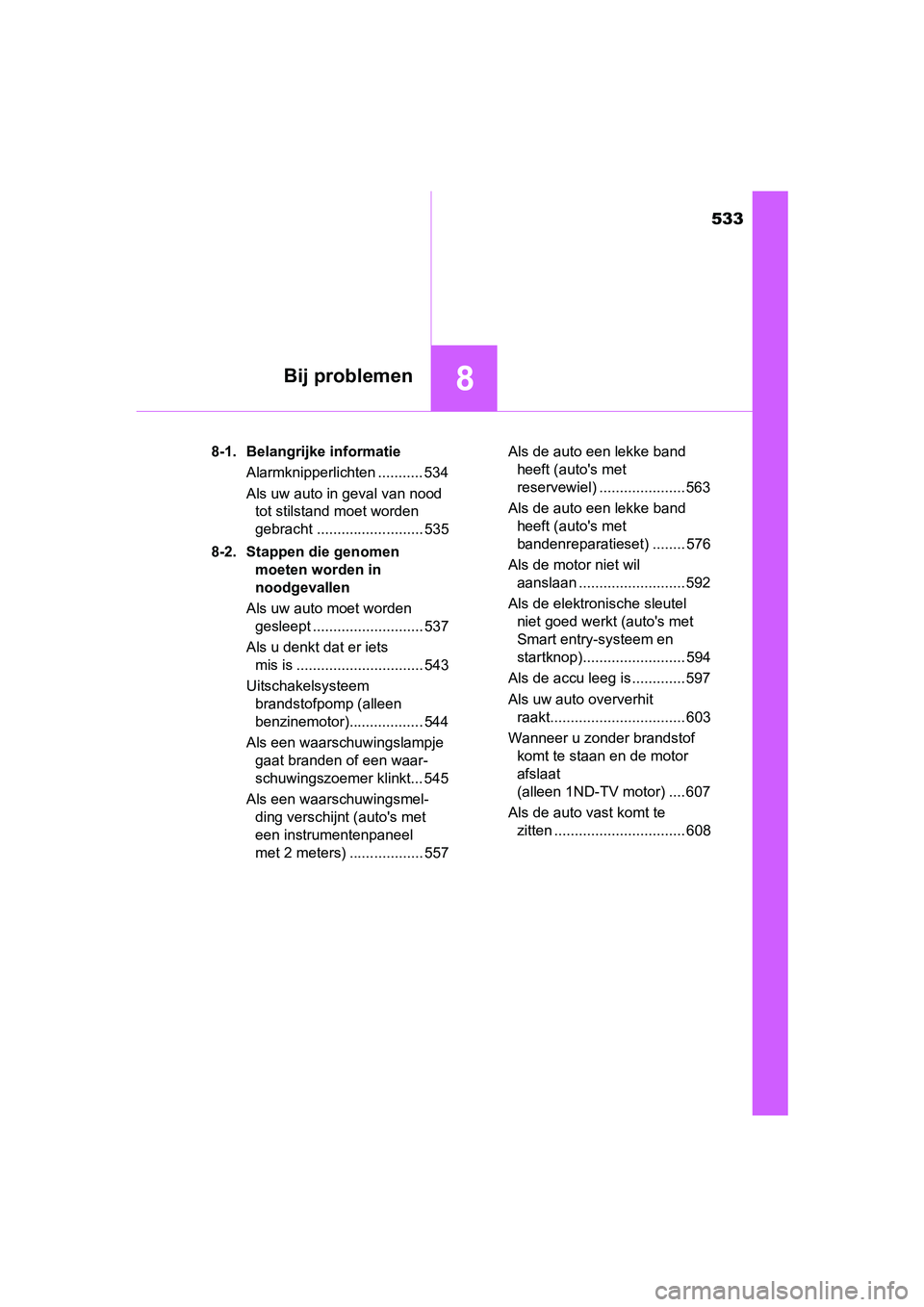

533
8Bij problemen
AURIS Touring Sports_EE (12L13E)8-1. Belangrijke informatie
Alarmknipperlichten ........... 534
Als uw auto in geval van nood tot stilstand moet worden
gebracht .......................... 535
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 537
Als u denkt dat er iets mis is ............................... 543
Uitschakelsysteem brandstofpomp (alleen
benzinemotor).................. 544
Als een waarschuwingslampje gaat branden of een waar-
schuwingszoemer klinkt... 545
Als een waarschuwingsmel- ding verschijnt (auto's met
een instrumentenpaneel
met 2 meters) .................. 557 Als de auto een lekke band
heeft (auto's met
reservewiel) ..................... 563
Als de auto een lekke band heeft (auto's met
bandenreparatieset) ........ 576
Als de motor niet wil aanslaan .......................... 592
Als de elektronische sleutel niet goed werkt (auto's met
Smart entry-systeem en
startknop)......................... 594
Als de accu leeg is ............. 597
Als uw auto oververhit raakt................................. 603
Wanneer u zonder brandstof komt te staan en de motor
afslaat
(alleen 1ND-TV motor) .... 607
Als de auto vast komt te zitten ................................ 608
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 533 Tuesday , November 1, 2016 10:28 AM

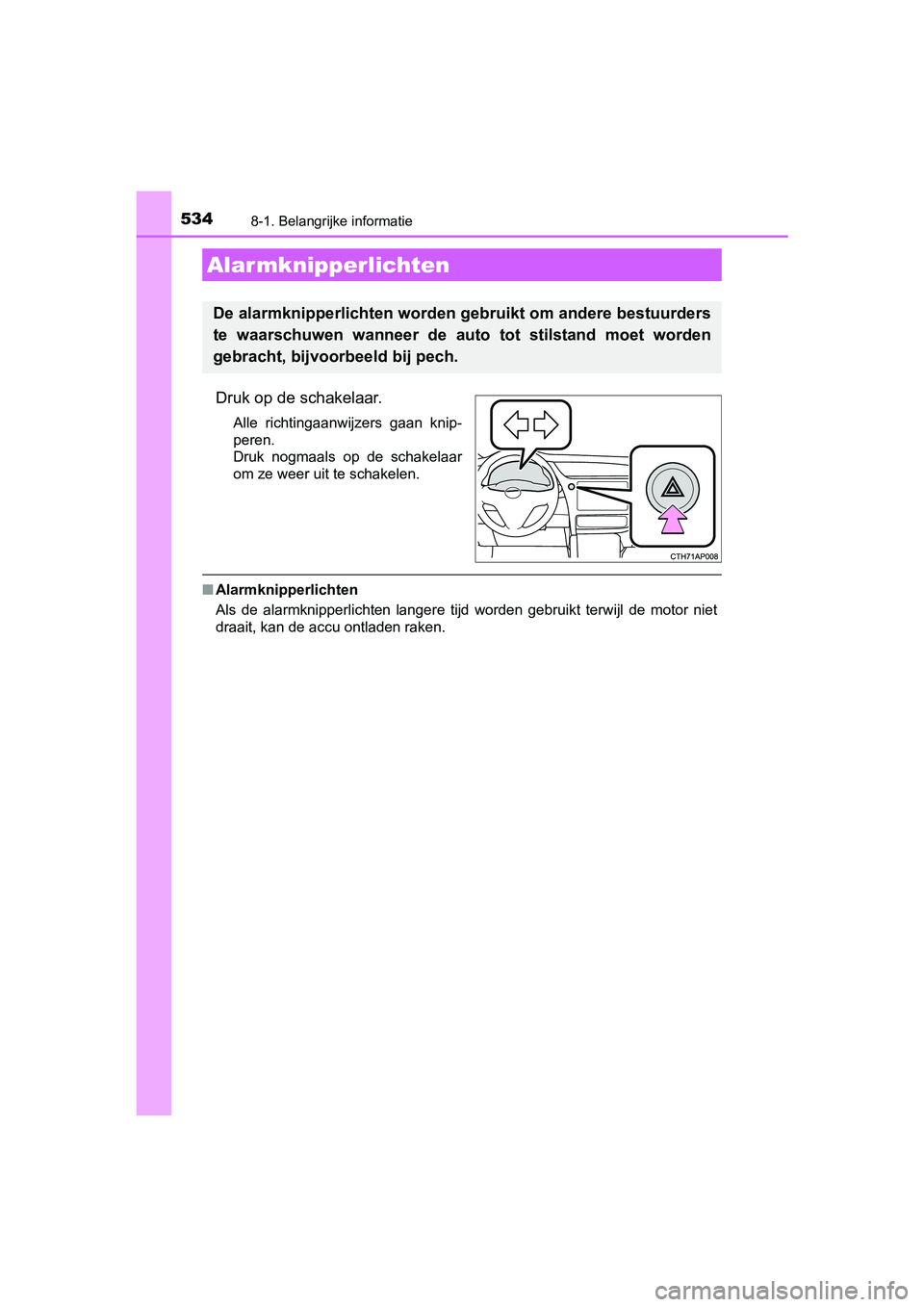

534
AURIS Touring Sports_EE (12L13E)
8-1. Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
Alar mknipperlichten
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 534 Tuesday , November 1, 2016 10:28 AM

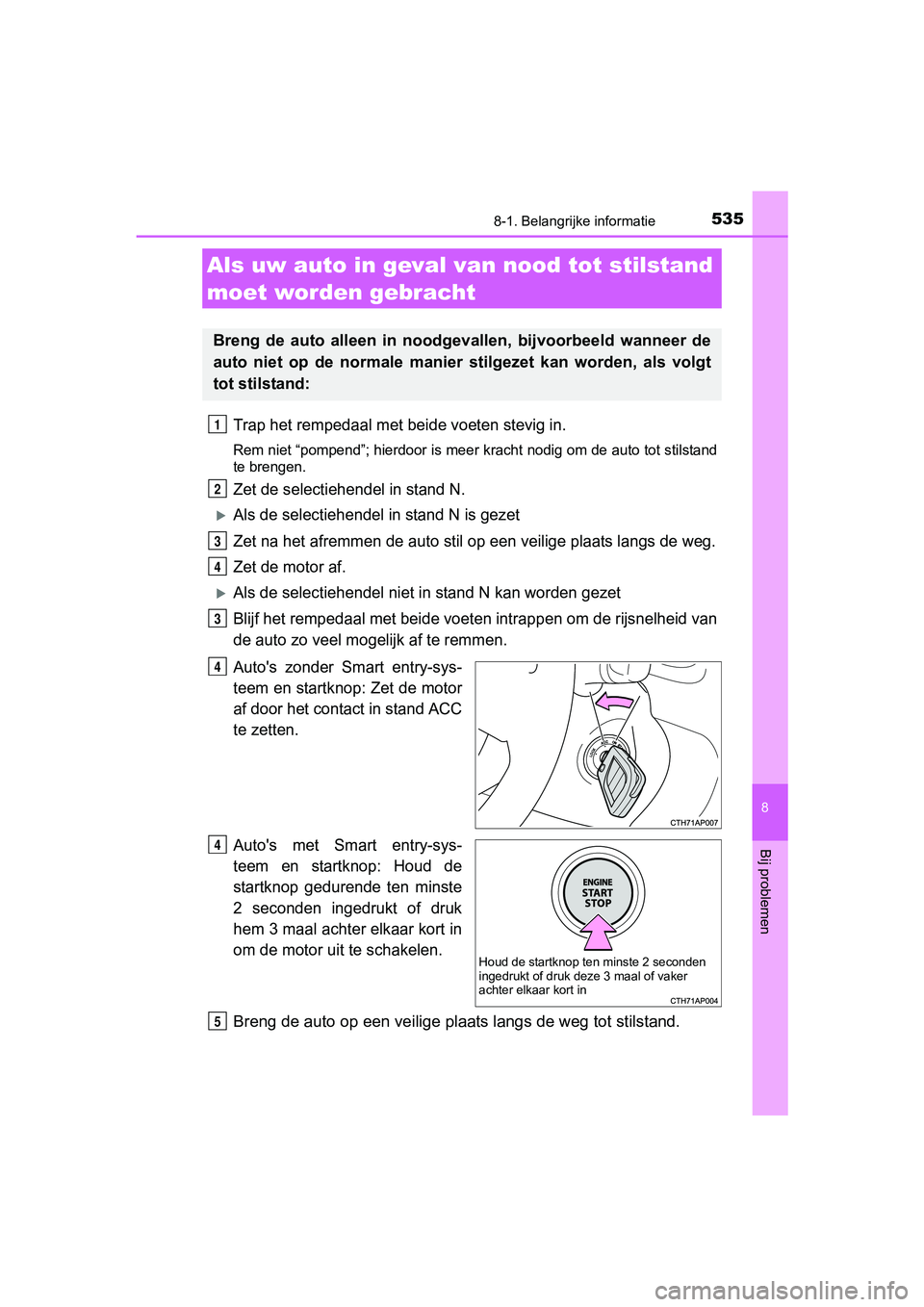

5358-1. Belangrijke informatie
AURIS Touring Sports_EE (12L13E)
8
Bij problemen
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stilstand
te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de weg.
Zet de motor af.
Als de selectiehendel niet in stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d van
de auto zo veel mogelijk af te remmen.
Auto's zonder Smart entry-sys-
teem en startknop: Zet de motor
af door het contact in stand ACC
te zetten.
Auto's met Smart entry-sys-
teem en startknop: Houd de
startknop gedurende ten minste
2 seconden ingedrukt of druk
hem 3 maal achter elkaar kort in
om de motor uit te schakelen
.
Breng de auto op een v eilige plaats langs de weg tot stilstand.
Als uw auto in geval va n nood tot stilstand
moet worden gebracht
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
Houd de startknop ten minste 2 seconden
ingedrukt of druk deze 3 maal of vaker
achter elkaar kort in
4
R
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 535 Tuesday , November 1, 2016 10:28 AM

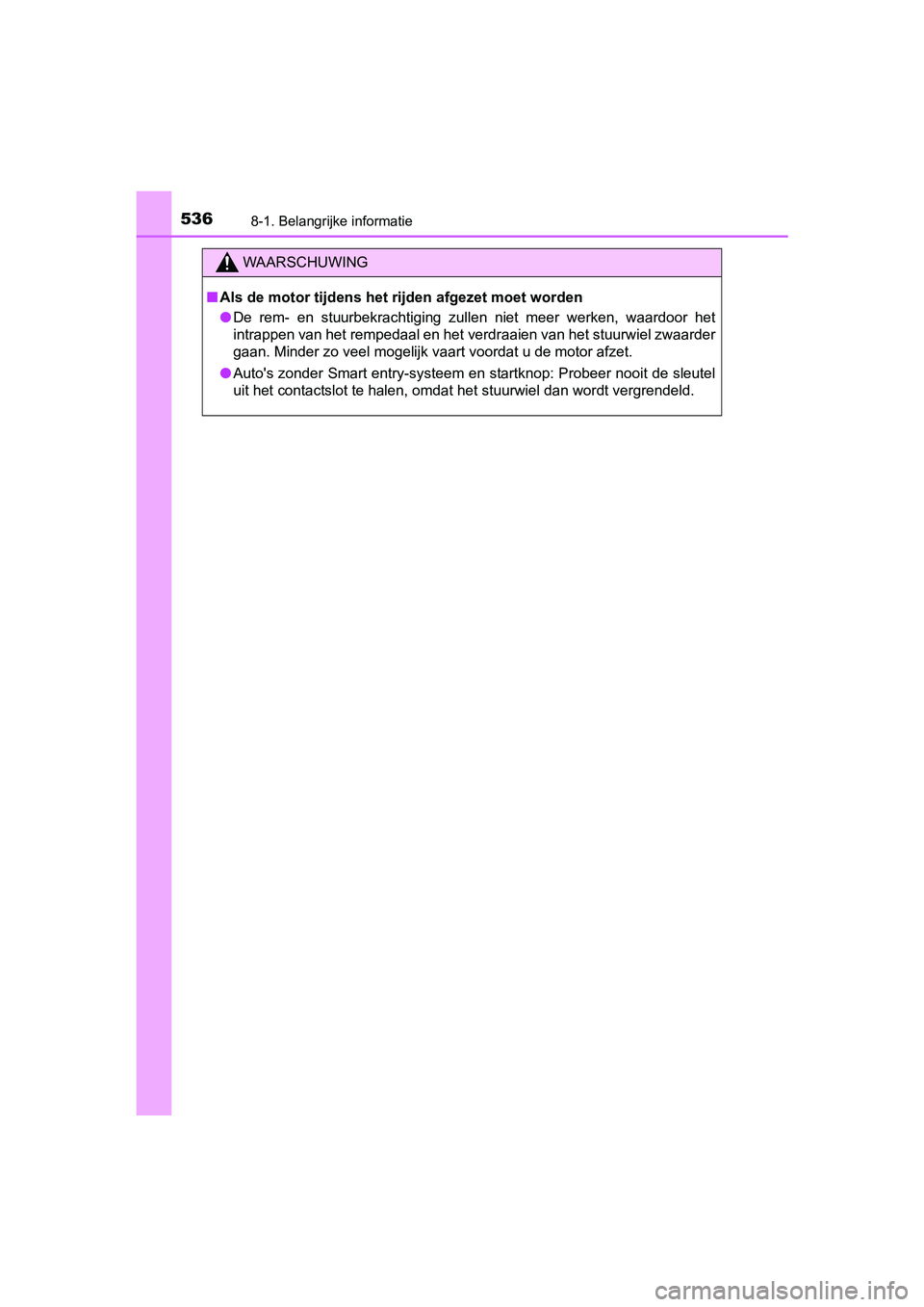

5368-1. Belangrijke informatie
AURIS Touring Sports_EE (12L13E)
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor afzet.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt ver grendeld.
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 536 Tuesday , November 1, 2016 10:28 AM
