2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

4897-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

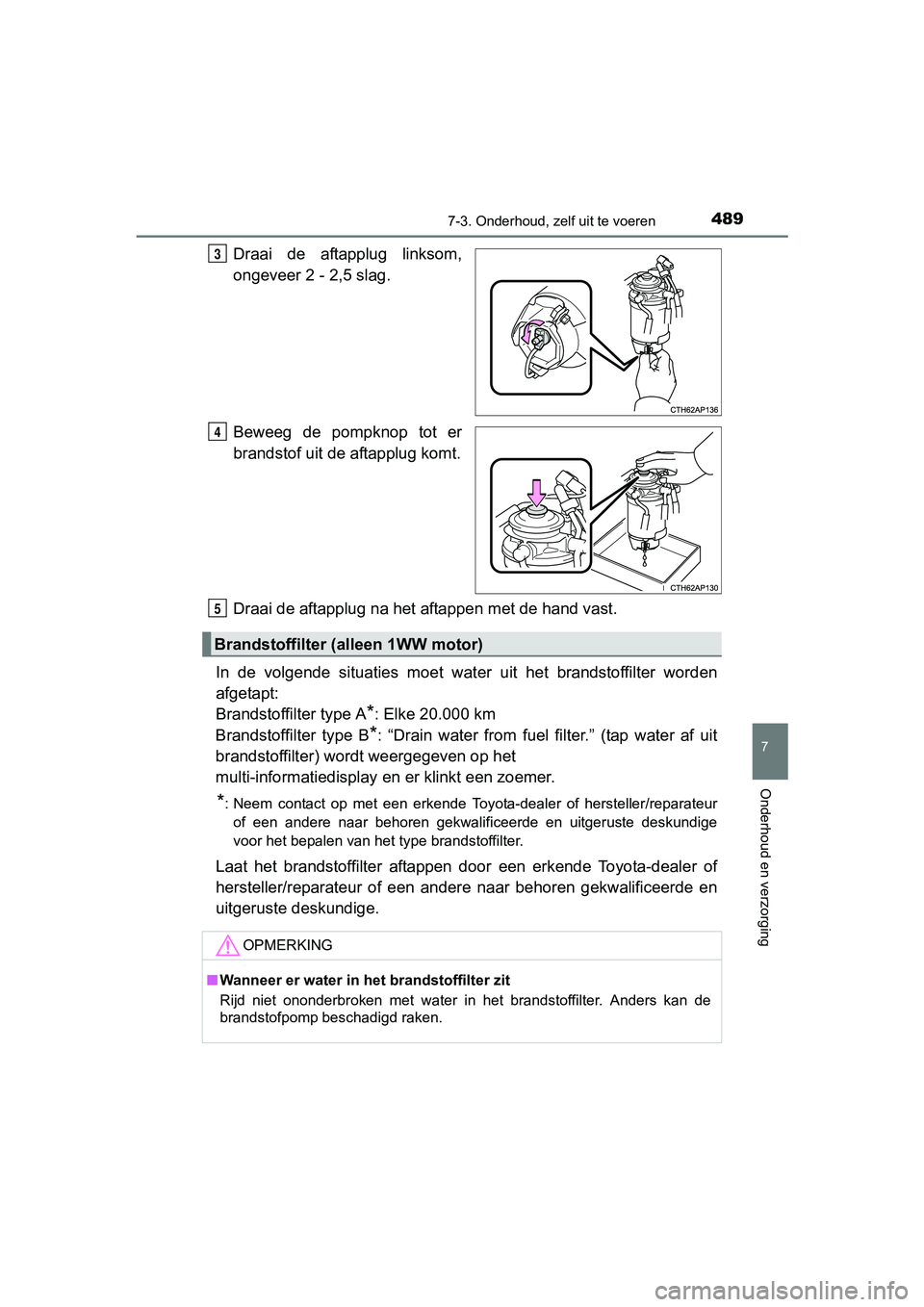

Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
In de volgende situaties moet water uit het brandstoffilter wor den
afgetapt:
Brandstoffilter type A
*: Elke 20.000 km
Brandstoffilter type B
*: “Drain water from fuel filter.” (tap water af uit
brandstoffilter) word t weergegeven op het
multi-informatiedisplay en er klinkt een zoemer.
*: Neem contact op met een erkende Toyota-dealer of hersteller/re parateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
voor het bepalen van het type brandstoffilter.
Laat het brandstoffilter aftappen door een erkende Toyota-deale r of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
3
4
Brandstoffilter (alleen 1WW motor)
OPMERKING
■ Wanneer er water in het brandstoffilter zit
Rijd niet ononderbroken met water in het brandstoffilter. Ander s kan de
brandstofpomp beschadigd raken.
5
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 489 Tuesday , November 1, 2016 10:28 AM

4907-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

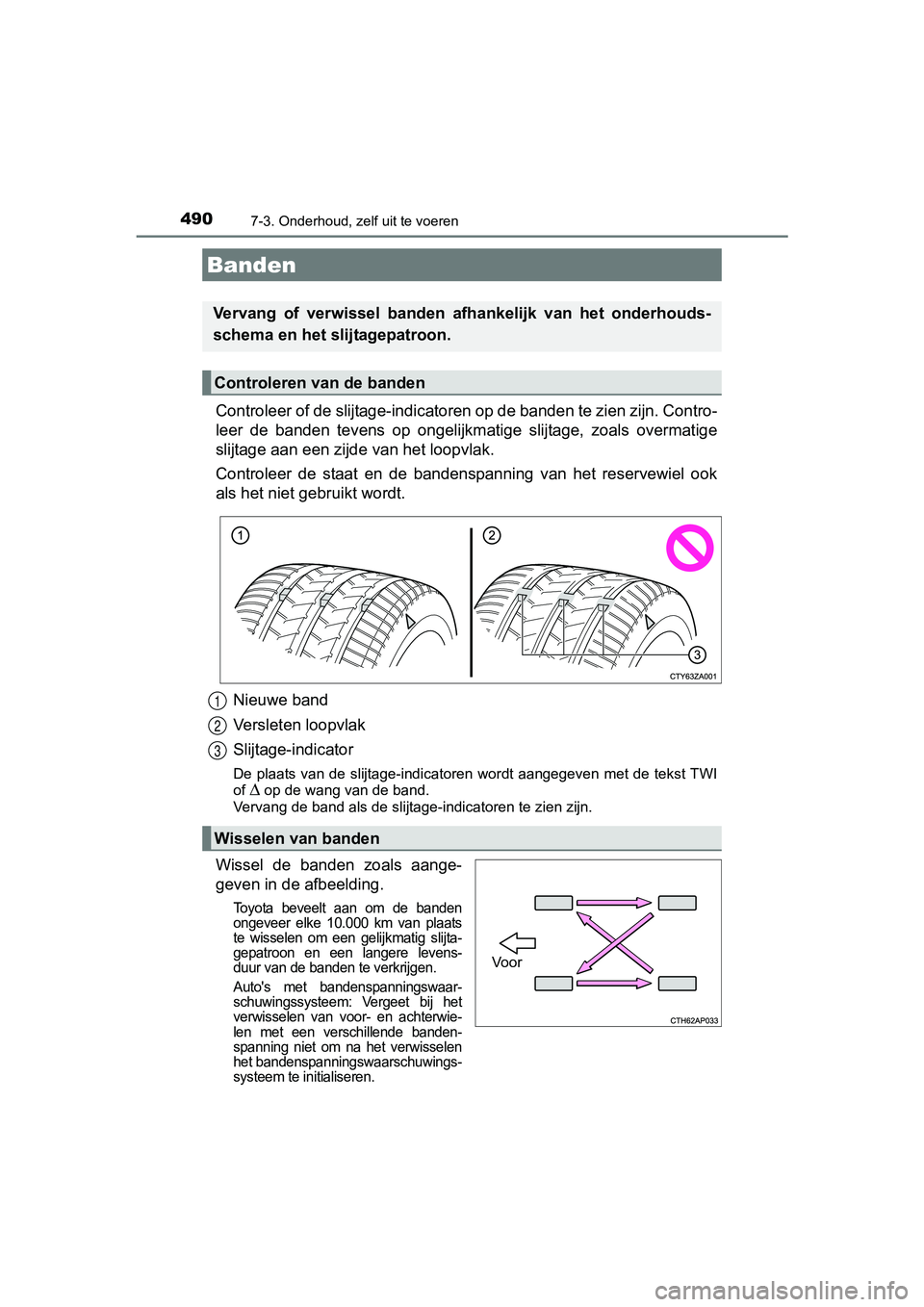

Controleer of de slijtage-indicatoren op de banden te zien zijn . Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmat ige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel oo k
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of
Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van plaats
te wisselen om een gelijkmatig slijta-
gepatroon en een langere levens-
duur van de banden te verkrijgen.
Auto's met bandenspanningswaar-
schuwingssysteem: Vergeet bij het
verwisselen van voor- en achterwie-
len met een verschillende banden-
spanning niet om na het verwisselen
het bandenspanningswaarschuwings-
systeem te initialiseren.
Banden
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 490 Tuesday , November 1, 2016 10:28 AM

4917-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot probl e-
men leidt. ( →Blz. 550)
◆Plaatsen van bandenspanni ngssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningss ensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandensp anningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandensp an-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige. ( →Blz. 493)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning.
● Als de bandenmaat wordt aangepast.
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert).
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 491 Tuesday , November 1, 2016 10:28 AM

4927-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■
Initialiseren van het bandens
panningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet de motor uit.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. ( →Blz. 630)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Open het dashboardkastje.
Houd de resetknop van het
bandenspanningswaarschu-
wingssysteem ingedrukt tot
het waarschuwingslampje
lage bandenspanning drie
keer langzaam knippert.
Auto's met Smart entry-systeem en startknop: Laat het contact
enkele minuten AAN staan en zet het ve rvolgens UIT.
Auto's zonder Smart entry-syste em en startknop: Laat het con-
tact een paar minuten AAN staan en zet het vervolgens in de
stand ACC of UIT.
1
2
3
4
5
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 492 Tuesday , November 1, 2016 10:28 AM

4937-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

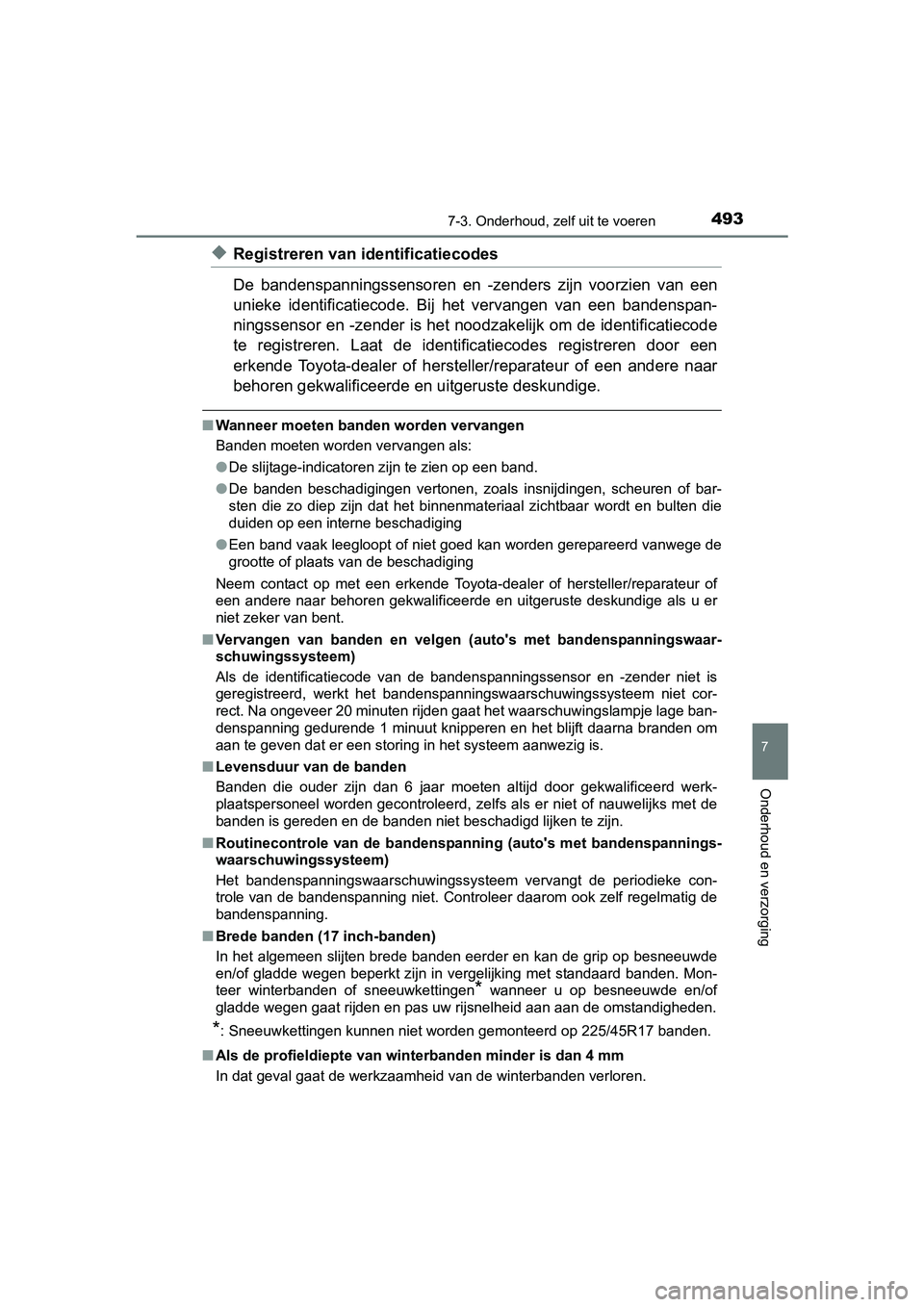

◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identific atiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd van wege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en velgen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zende r niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 20 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Routinecontrole van de bandenspan ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Brede banden (17 inch-banden)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden. Mon-
teer winterbanden of sneeuwkettingen
* wanneer u op besneeuwde en/of
gladde wegen gaat rijden en pas uw rijsnelheid aan aan de omstandigheden.
*: Sneeuwkettingen kunnen niet worden gemonteerd op 225/45R17 banden.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 493 Tuesday , November 1, 2016 10:28 AM

4947-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

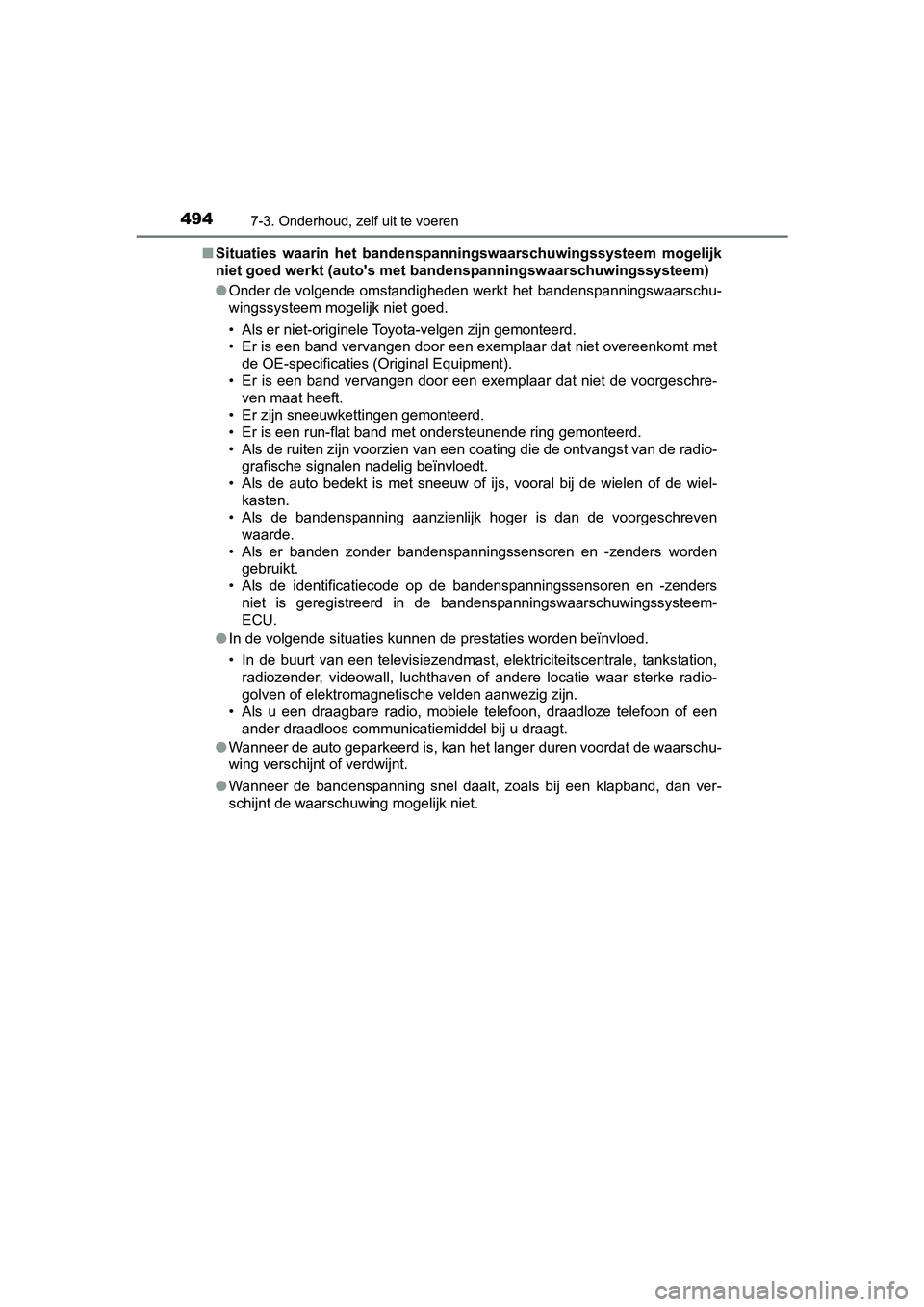

Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt (auto's met ba ndenspanningswaarschuwingssysteem )
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenko mt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorge schre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worde n
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem -
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt.
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, d an ver-
schijnt de waarschuwing mogelijk niet.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 494 Tuesday , November 1, 2016 10:28 AM

4957-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

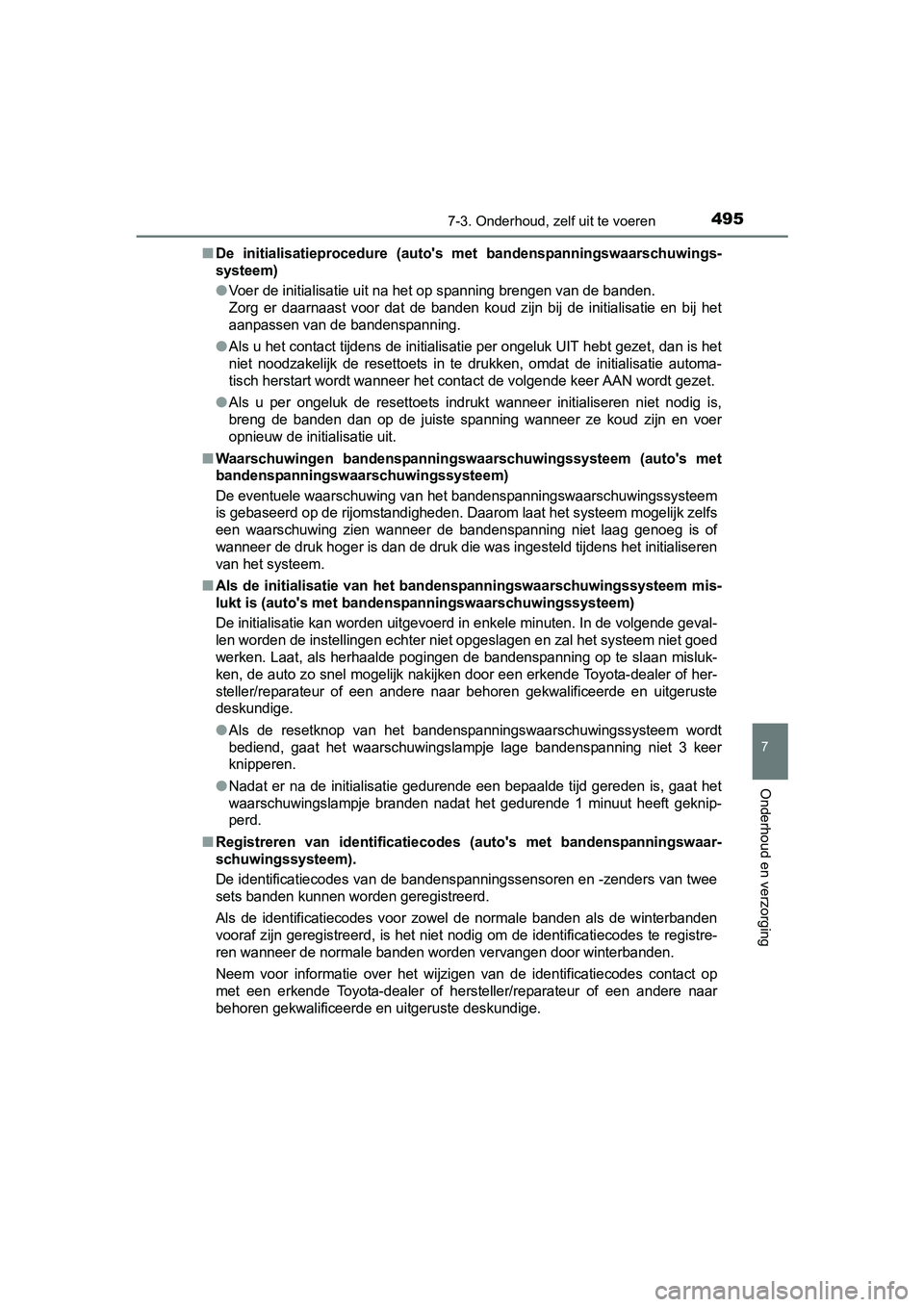

■De initialisatieprocedure (auto's met bandenspanningswaarschuwings-
systeem)
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het
niet noodzakelijk de resettoets in te drukken, omdat de initial isatie automa-
tisch herstart wordt wanneer he t contact de volgende keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■Waarschuwingen bandenspanning swaarschuwingssysteem (auto's met
bandenspanningswaarschuwingssysteem)
De eventuele waarschuwing van het bandenspanningswaarschuwingss ysteem
is gebaseerd op de rijomstandigheden. Daarom laat het systeem m ogelijk zelfs
een waarschuwing zien wanneer de bandenspanning niet laag genoe g is of
wanneer de druk hoger is dan de dr uk die was ingesteld tijdens het initialiseren
van het systeem.
■Als de initialisatie van het ban denspanningswaarschuwingssystee m mis-
lukt is (auto's met bandenspa nningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende geval-
len worden de instellingen echter niet opgeslagen en zal het sy steem niet goed
werken. Laat, als herhaalde pogingen de bandenspanning op te sl aan misluk-
ken, de auto zo snel mogelijk nakijken door een erkende Toyota- dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
●Als de resetknop van het bandenspanningswaarschuwingssysteem wo rdt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
●Nadat er na de initialisatie gedurende een bepaalde tijd gerede n is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■Registreren van identificatiecodes (auto's met bandenspanningsw aar-
schuwingssysteem).
De identificatiecodes van de bandenspanningssensoren en -zender s van twee
sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor z owel de normale banden als de w interbanden
vooraf zijn geregistreerd, is het niet nodig om de identificati ecodes te registre-
ren wanneer de normale banden worden vervangen door winterbande n.
Neem voor informatie over het wijzigen van de identificatiecode s contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 495 Tuesday , November 1, 2016 10:28 AM

4967-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

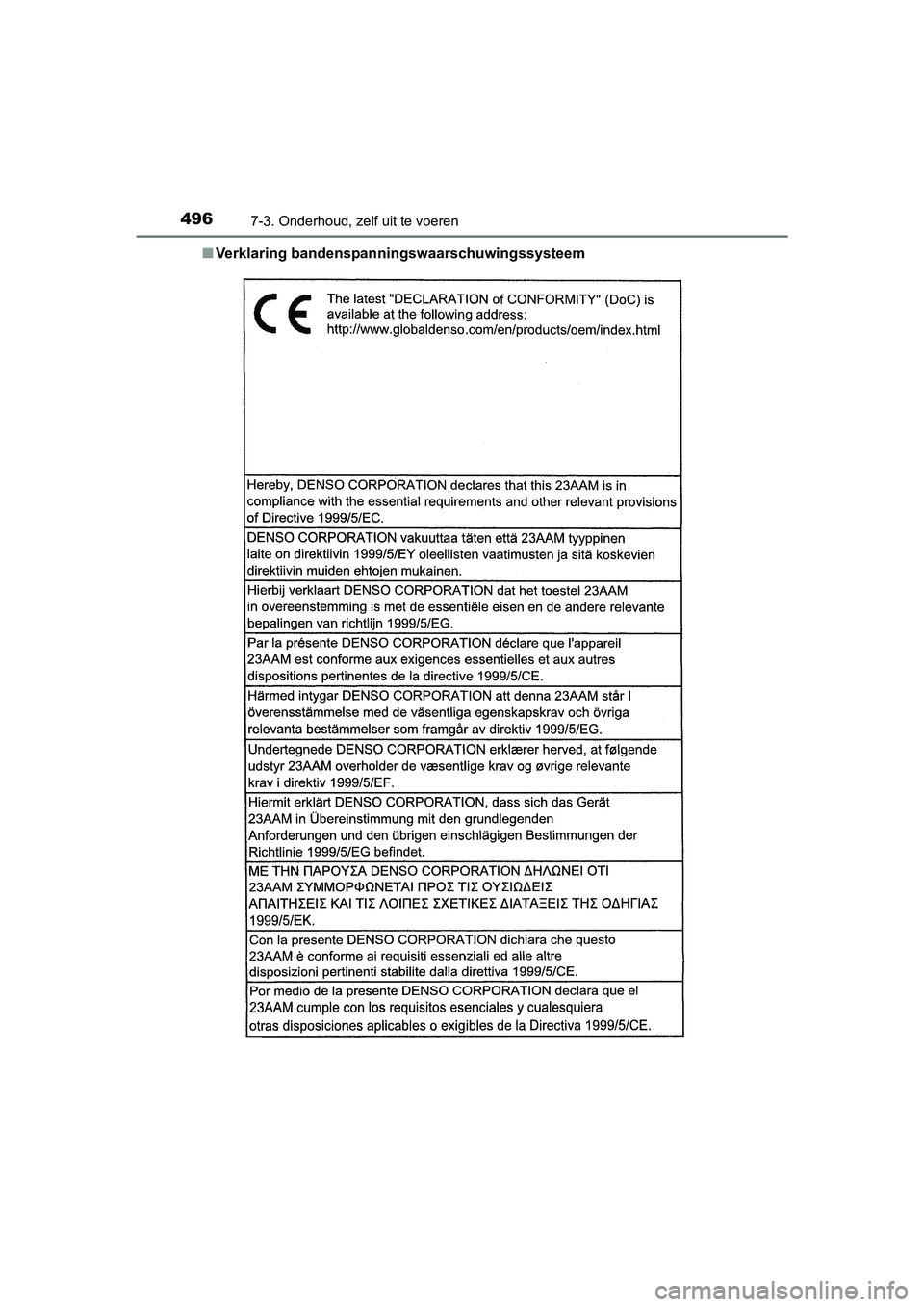

Verklaring bandenspanningswaarschuwingssysteem
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 496 Tuesday , November 1, 2016 10:28 AM
