2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

5778-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

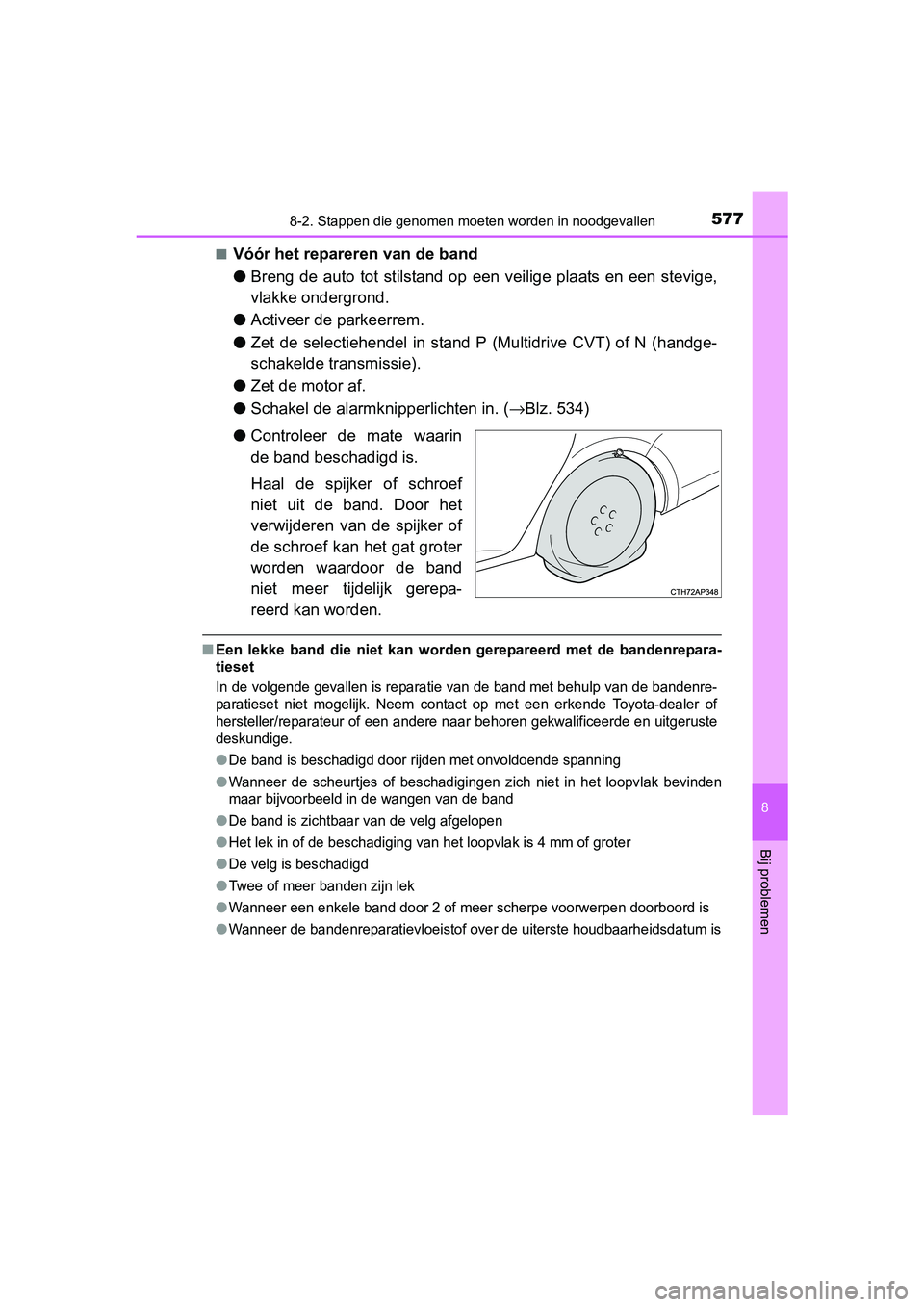

■Vóór het repareren van de band
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of N (handge-
schakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 534)
● Controleer de mate waarin
de band beschadigd is.
Haal de spijker of schroef
niet uit de band. Door het
verwijderen van de spijker of
de schroef kan het gat groter
worden waardoor de band
niet meer tijdelijk gerepa-
reerd kan worden.
■Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de bandenre-
paratieset niet mogelijk. Neem contact op met een erkende Toyot a-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitgeruste
deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
●Wanneer de scheurtjes of beschadigingen zich niet in het loopvl ak bevinden
maar bijvoorbeeld in de wangen van de band
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of grote r
●De velg is beschadigd
●Twee of meer banden zijn lek
●Wanneer een enkele band door 2 of meer scherpe voorwerpen doorb oord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 577 Tuesday , November 1, 2016 10:28 AM

5788-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)■

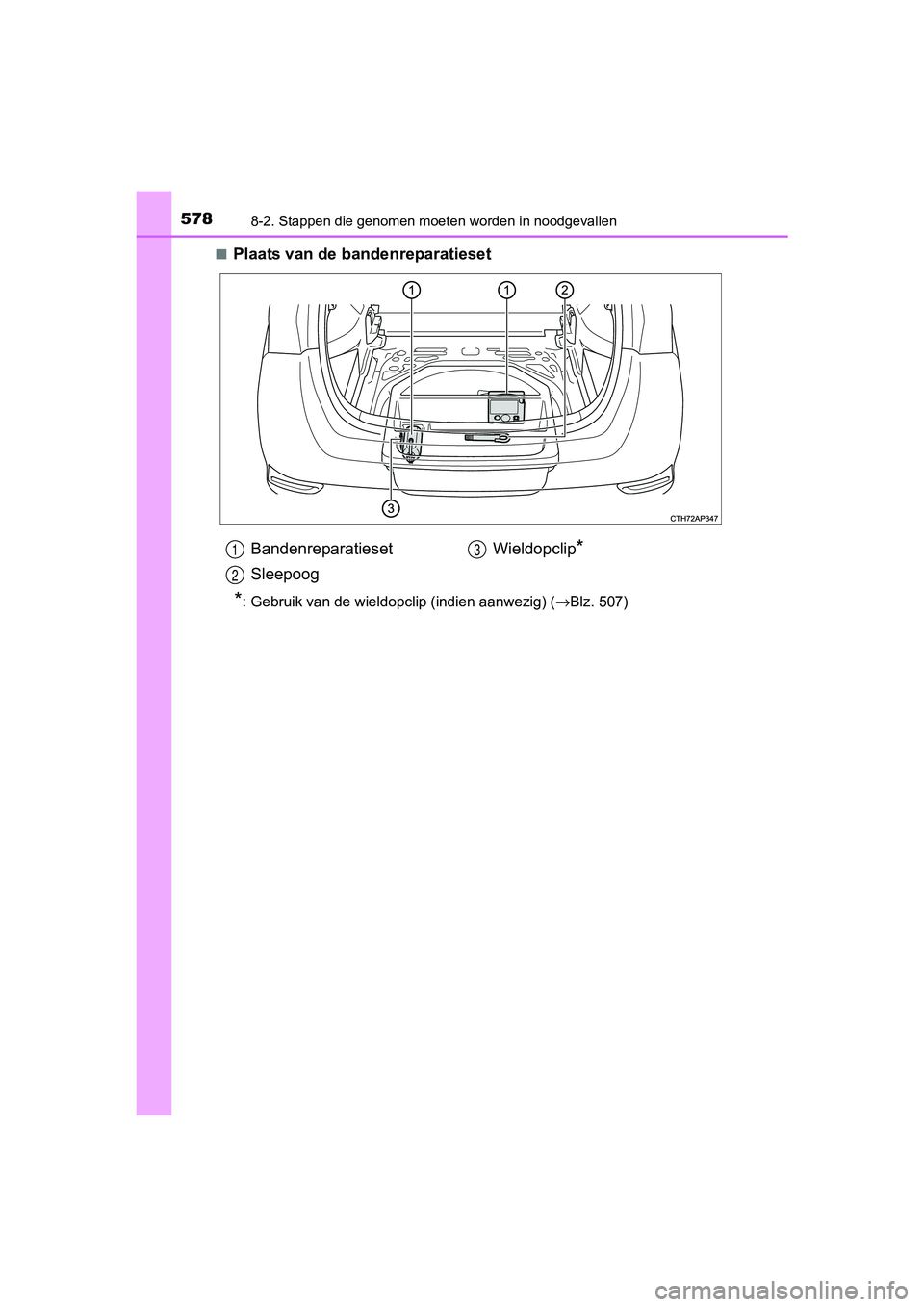

Plaats van de bandenreparatieset
*: Gebruik van de wieldopclip (indien aanwezig) (
→Blz. 507)
Bandenreparatieset
SleepoogWieldopclip*1
2
3
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 578 Tuesday , November 1, 2016 10:28 AM

5798-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

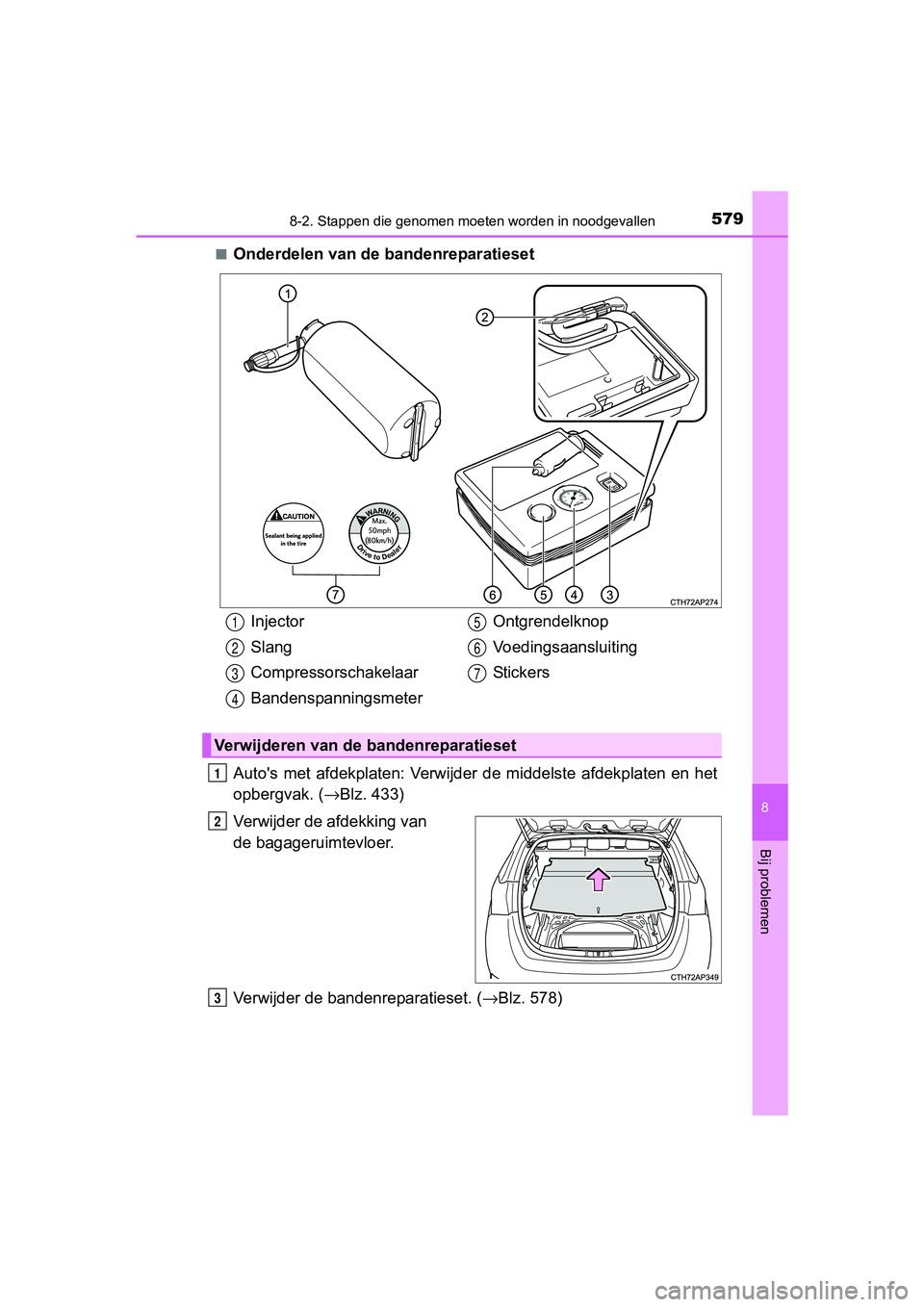

■Onderdelen van de bandenreparatieset
Auto's met afdekplaten: Verwijder de middelste afdekplaten en h et
opbergvak. ( →Blz. 433)
Verwijder de afdekking van
de bagageruimtevloer.
Verwijder de bandenreparatieset. ( →Blz. 578)
Injector
Slang
Compressorschakelaar
Bandenspanningsmeter Ontgrendelknop
Voedingsaansluiting
St ic ke rs1
2
3
4
5
6
7
Verwijderen van de bandenreparatieset
1
2
3
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 579 Tuesday , November 1, 2016 10:28 AM

5808-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespoten.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de spuit-
mond.
Reparatiemethode in noodgevallen
1
2
3
4
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 580 Tuesday , November 1, 2016 10:28 AM

5818-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

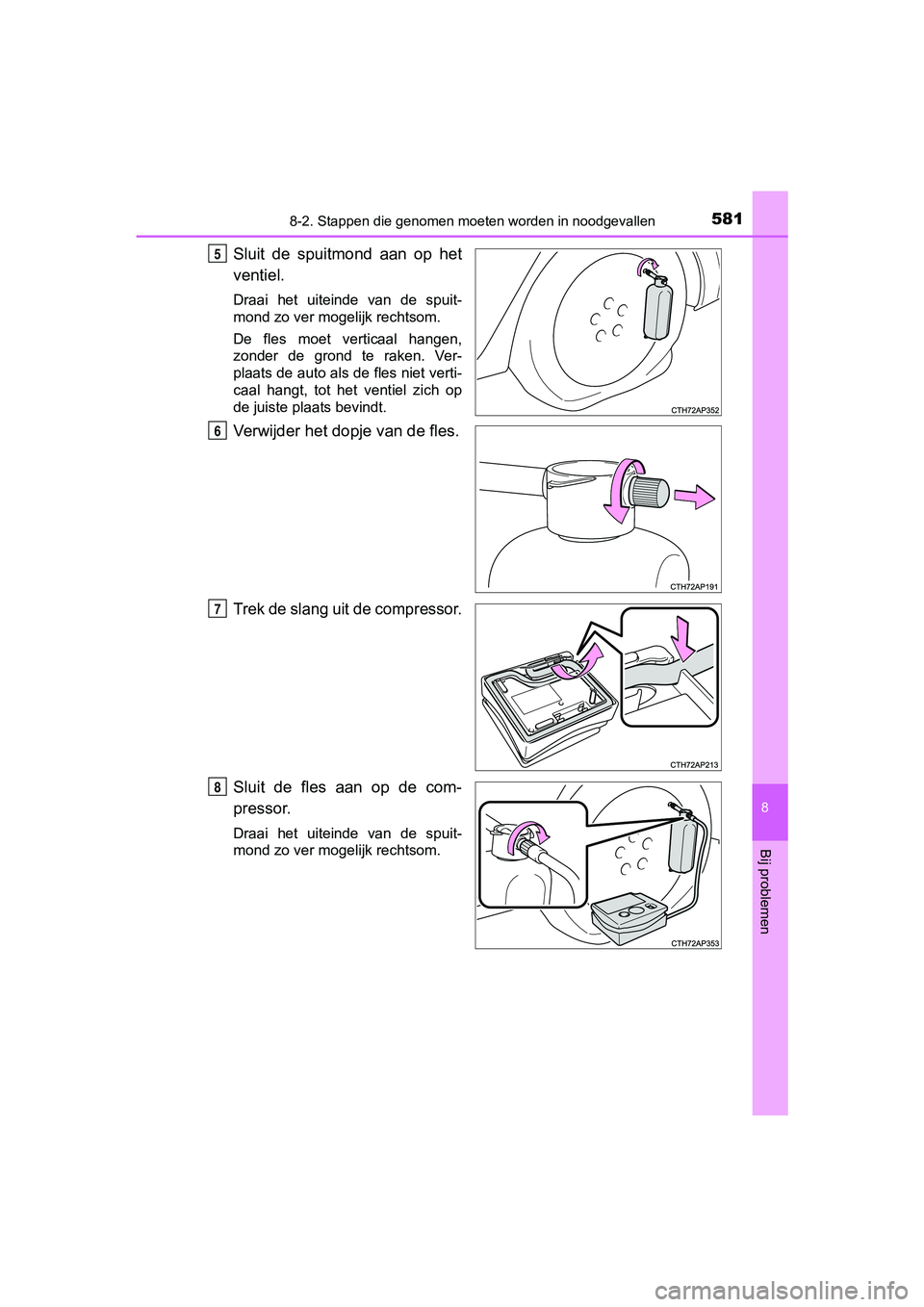

Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 581 Tuesday , November 1, 2016 10:28 AM

5828-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)

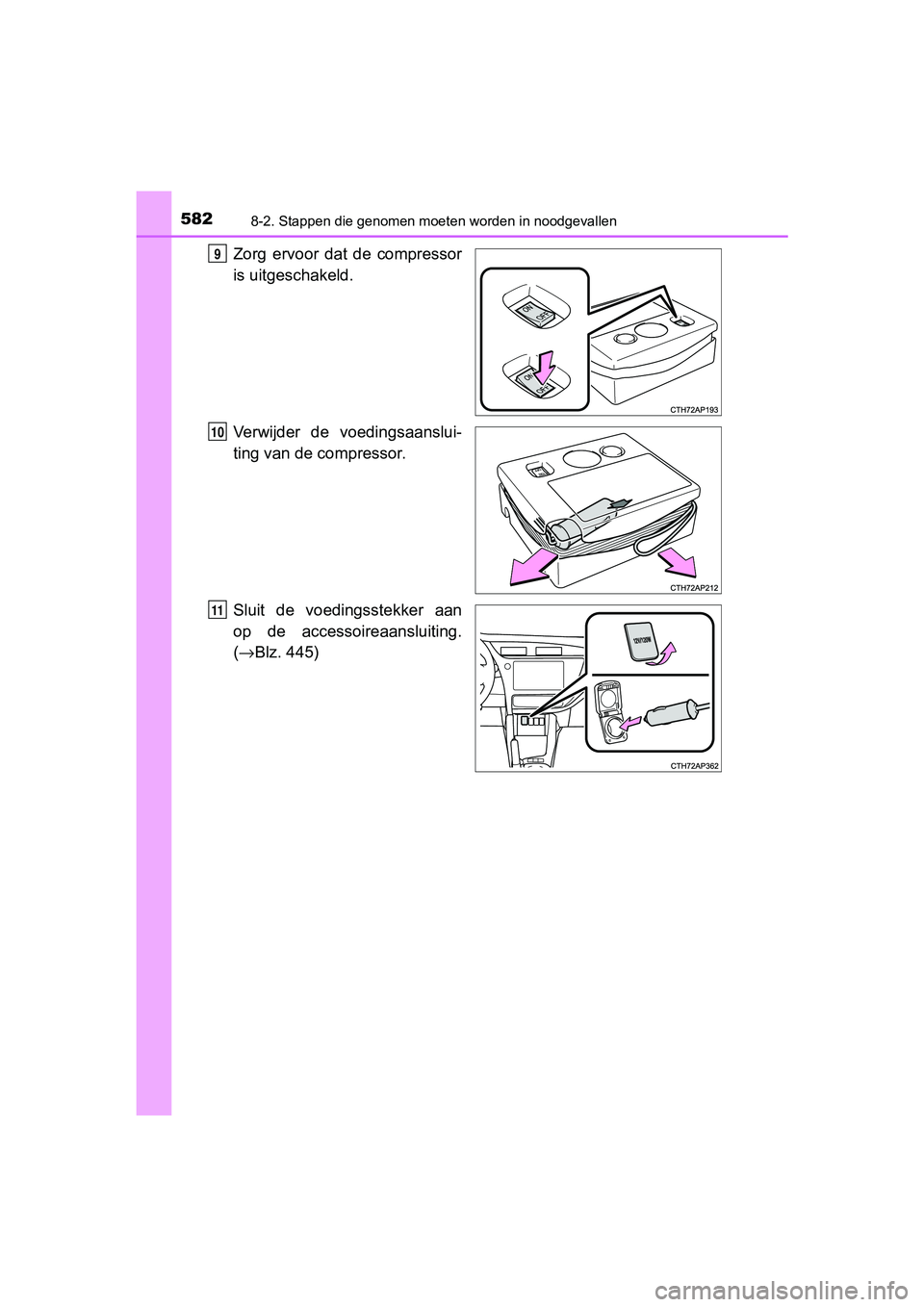

Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan
op de accessoireaansluiting.
(→ Blz. 445)9
10
11
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 582 Tuesday , November 1, 2016 10:28 AM

5838-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

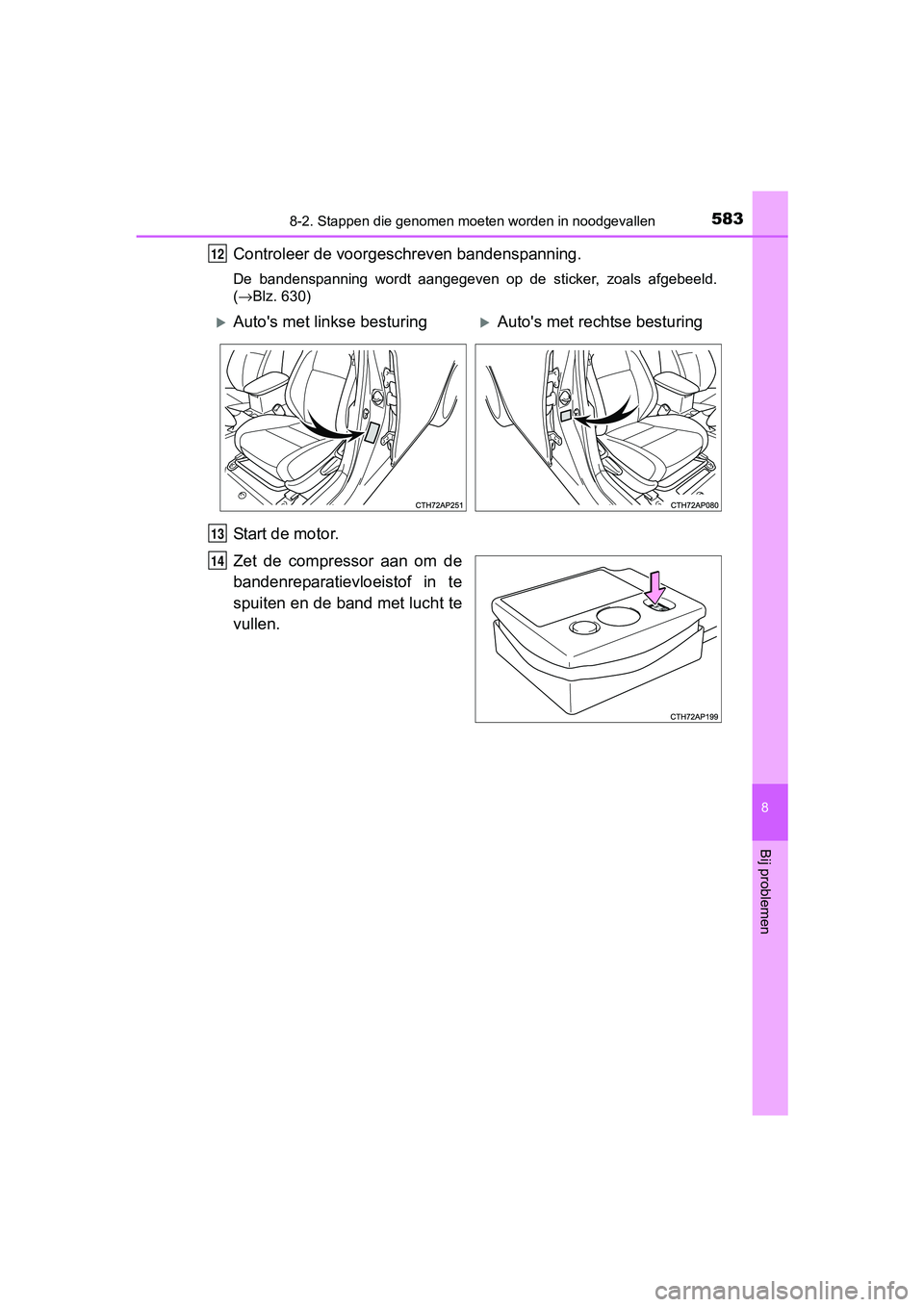

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 630)
Start de motor.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 583 Tuesday , November 1, 2016 10:28 AM

5848-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut
(5 minuten bij lage tempera-
turen) nadat de schakelaar
aan is gezet de werkelijke
bandenspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nog
steeds lager is dan voorgeschre-
ven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog gere-
pareerd te worden. Schakel de
compressor uit en neem contact
op met een erkende Toyota-dea-
ler of hersteller/ reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 587, 630)
15
1
2
3
