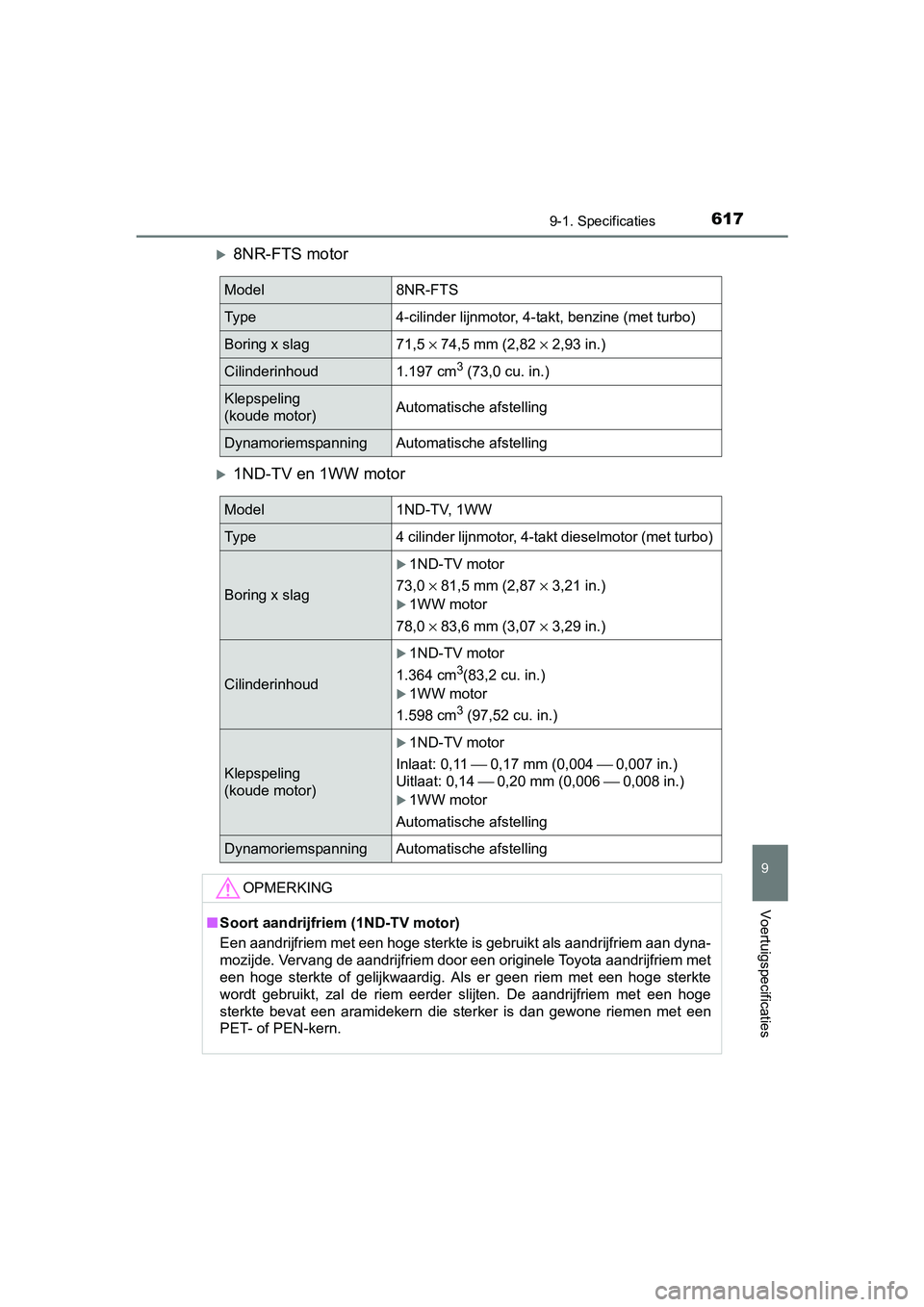

6179-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
8NR-FTS motor
1ND-TV en 1WW motor
Model8NR-FTS
Ty p e4-cilinder lijnmotor, 4-takt, benzine (met turbo)
Boring x slag71,5 × 74,5 mm (2,82 × 2,93 in.)
Cilinderinhoud1.197 cm3 (73,0 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
Model 1ND-TV, 1WW
Type4 cilinder lijnmotor, 4-takt dieselmotor (met turbo)
Boring x slag
1ND-TV motor
73,0 × 81,5 mm (2,87 × 3,21 in.)
1WW motor
78,0 × 83,6 mm (3,07 × 3,29 in.)
Cilinderinhoud
1ND-TV motor
1.364 cm
3(83,2 cu. in.)
1WW motor
1.598 cm
3 (97,52 cu. in.)
Klepspeling
(koude motor)
1ND-TV motor
Inlaat: 0,11 ⎯ 0,17 mm (0,004 ⎯ 0,007 in.)
Uitlaat: 0,14 ⎯ 0,20 mm (0,006 ⎯ 0,008 in.)
1WW motor
Automatische afstelling
Dynamoriemspanning Automatische afstelling
OPMERKING
■ Soort aandrijfriem (1ND-TV motor)
Een aandrijfriem met een hoge sterkte is gebruikt als aandrijfr iem aan dyna-
mozijde. Vervang de aandrijfriem door een originele Toyota aand rijfriem met
een hoge sterkte of gelijkwaardig. Als er geen riem met een hog e sterkte
wordt gebruikt, zal de riem eerder slijten. De aandrijfriem met een hoge
sterkte bevat een aramidekern die sterker is dan gewone riemen met een
PET- of PEN-kern.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 617 Tuesday , November 1, 2016 10:28 AM

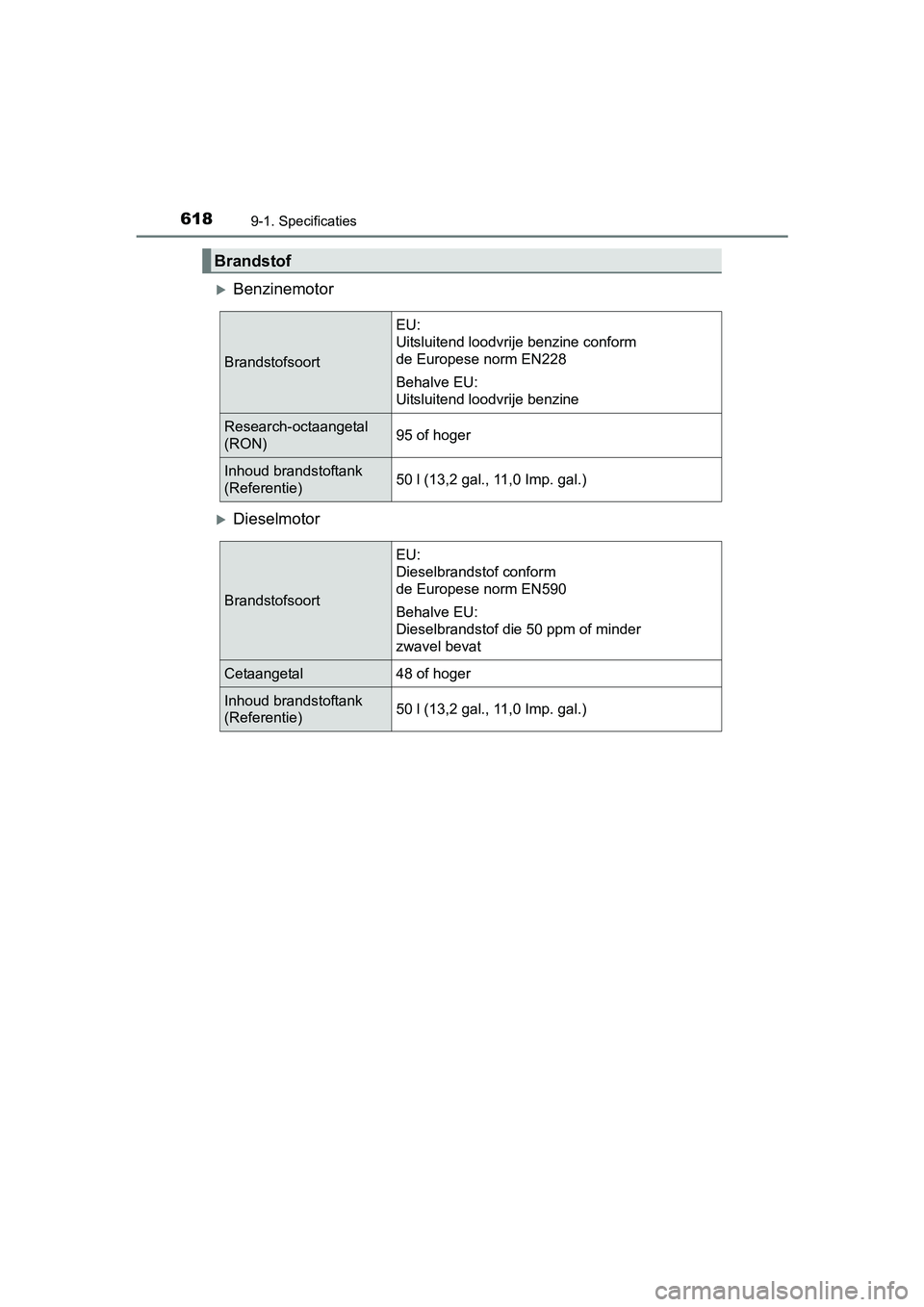

6189-1. Specificaties
AURIS Touring Sports_EE (12L13E)
Benzinemotor
Dieselmotor
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)50 l (13,2 gal., 11,0 Imp. gal.)
Brandstofsoort
EU:
Dieselbrandstof conform
de Europese norm EN590
Behalve EU:
Dieselbrandstof die 50 ppm of minder
zwavel bevat
Cetaangetal48 of hoger
Inhoud brandstoftank
(Referentie)50 l (13,2 gal., 11,0 Imp. gal.)
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 618 Tuesday , November 1, 2016 10:28 AM

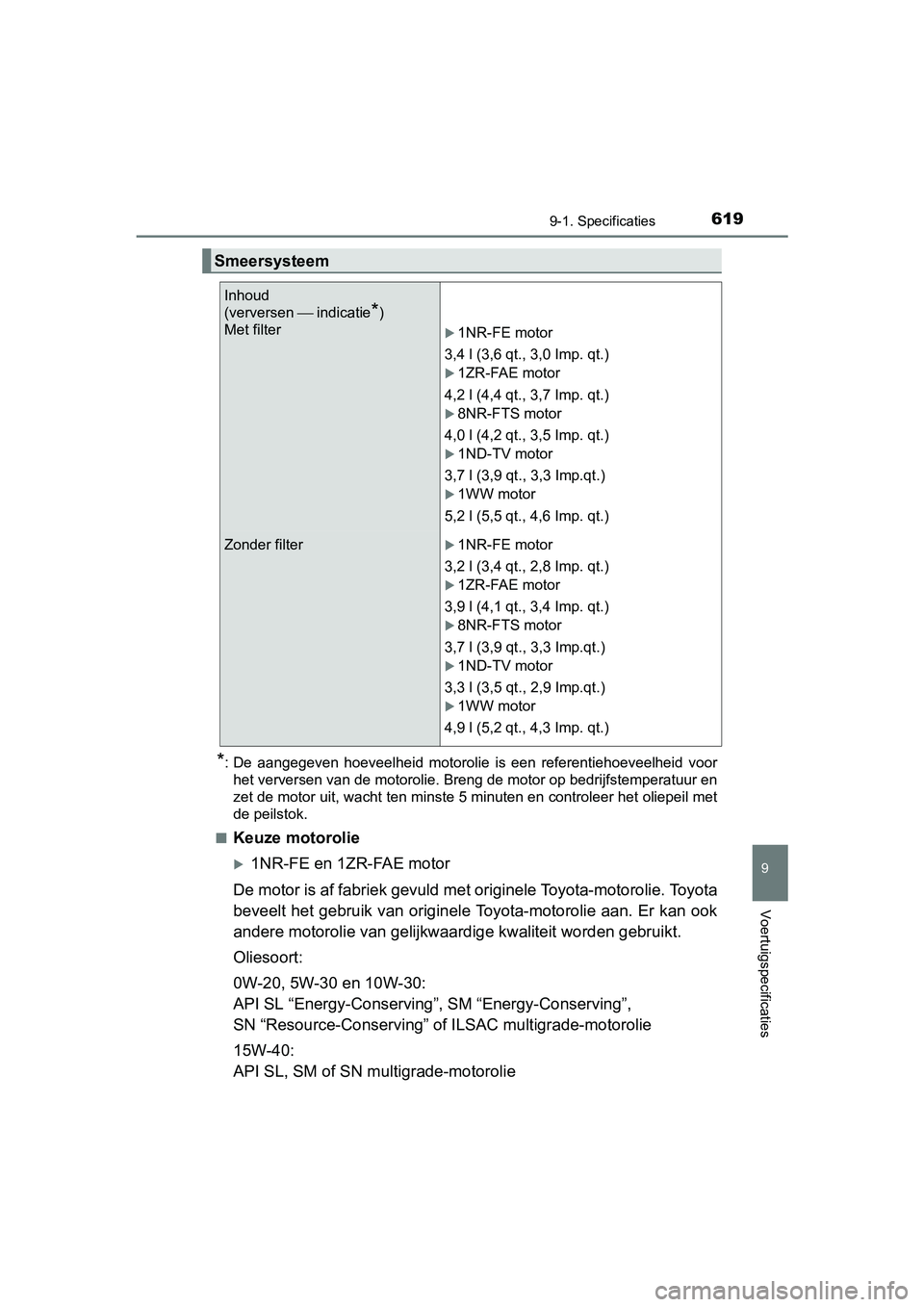

6199-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
1NR-FE en 1ZR-FAE motor
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
Met filter
1NR-FE motor
3,4 l (3,6 qt., 3,0 Imp. qt.)
1ZR-FAE motor
4,2 l (4,4 qt., 3,7 Imp. qt.)
8NR-FTS motor
4,0 l (4,2 qt., 3,5 Imp. qt.)
1ND-TV motor
3,7 l (3,9 qt., 3,3 Imp.qt.)
1WW motor
5,2 l (5,5 qt., 4,6 Imp. qt.)
Zonder filter1NR-FE motor
3,2 l (3,4 qt., 2,8 Imp. qt.)
1ZR-FAE motor
3,9 l (4,1 qt., 3,4 Imp. qt.)
8NR-FTS motor
3,7 l (3,9 qt., 3,3 Imp.qt.)
1ND-TV motor
3,3 l (3,5 qt., 2,9 Imp.qt.)
1WW motor
4,9 l (5,2 qt., 4,3 Imp. qt.)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 619 Tuesday , November 1, 2016 10:28 AM

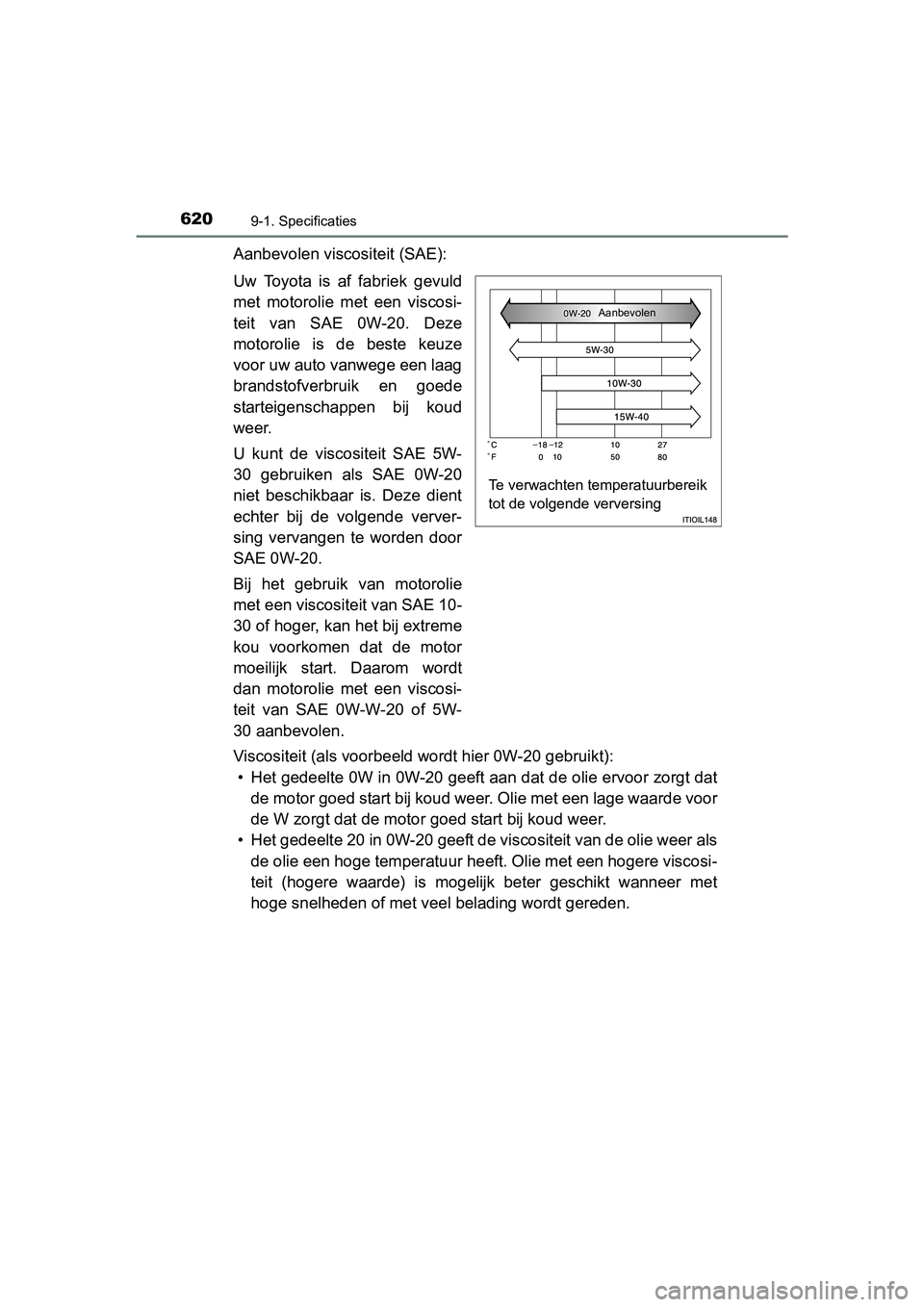

6209-1. Specificaties
AURIS Touring Sports_EE (12L13E)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE 10-
30 of hoger, kan het bij extreme
kou voorkomen dat de motor
moeilijk start. Daarom wordt
dan motorolie met een viscosi-
teit van SAE 0W-W-20 of 5W-
30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 620 Tuesday , November 1, 2016 10:28 AM

6219-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
8NR-FTS motor
De motor is af fabriek gevuld met originele Toyota-motorolie SAE
0W-20 voor gedownsizede turbo benzinemotoren. Gebruik alleen
door Toyota goedgekeurde originele Toyota-motorolie SAE 0W-20
voor gedownsizede tur bo benzinemotoren of een gelijkwaardige
motorolie met de hieronder aangegeve n kwaliteit en viscositeit.
Oliesoort:
Originele Toyota-motorolie SAE 0W-20 voor gedownsizede turbo
benzinemotoren, API SL “Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” of ILSAC multigrade-motoroli e
Viscositeit:
SAE 0W-20 en 5W-30
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 621 Tuesday , November 1, 2016 10:28 AM

6229-1. Specificaties
AURIS Touring Sports_EE (12L13E)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met originele Toyota-motorolie
SAE 0W-20 voor gedownsizede
turbo benzinemotoren. Dit is de
beste keuze voor een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-30 gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echte r bij de volgende verversing ver-
vangen te worde n door SAE 0W-20.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 622 Tuesday , November 1, 2016 10:28 AM

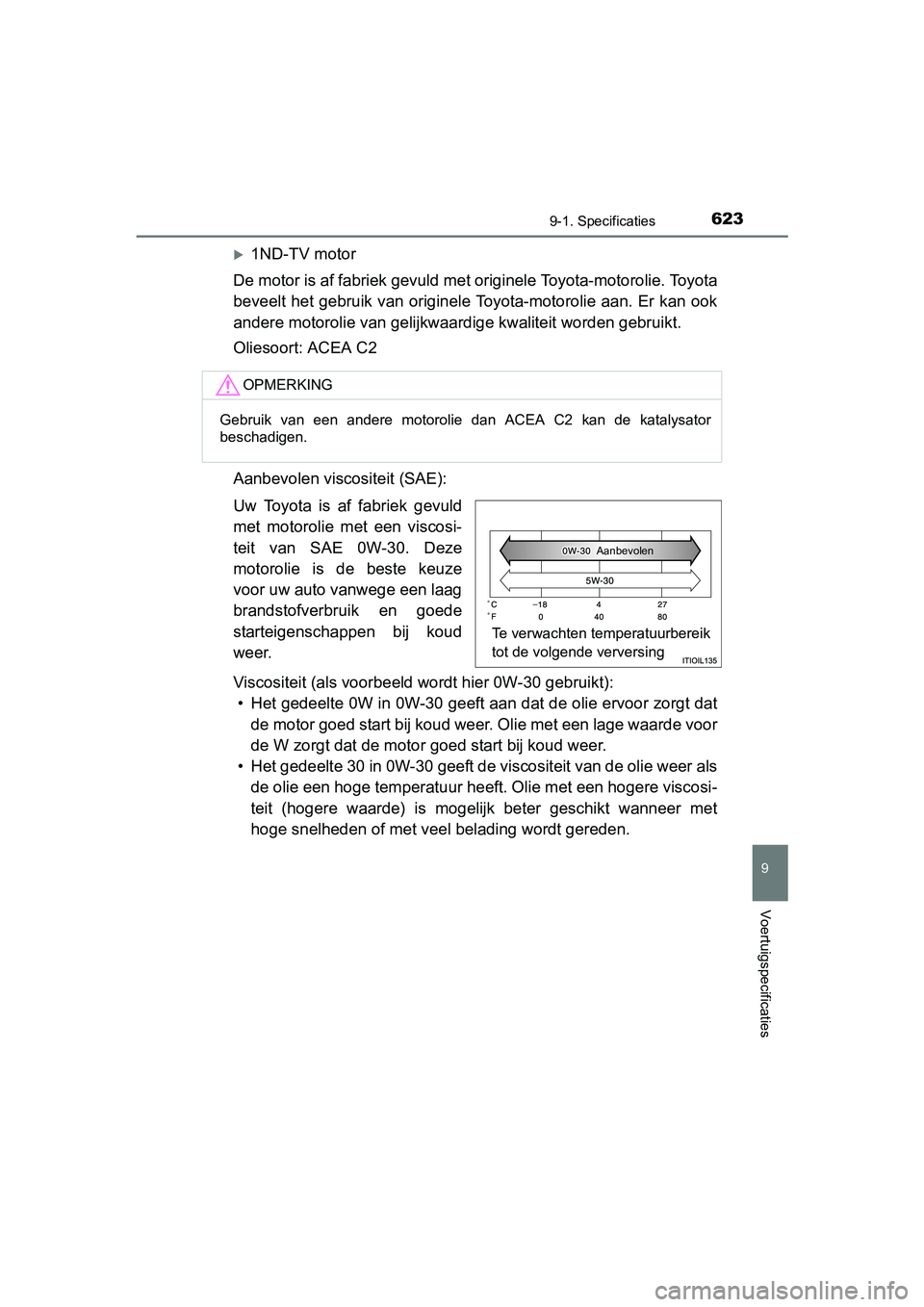

6239-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
1ND-TV motor
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt): • Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator
beschadigen.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 623 Tuesday , November 1, 2016 10:28 AM

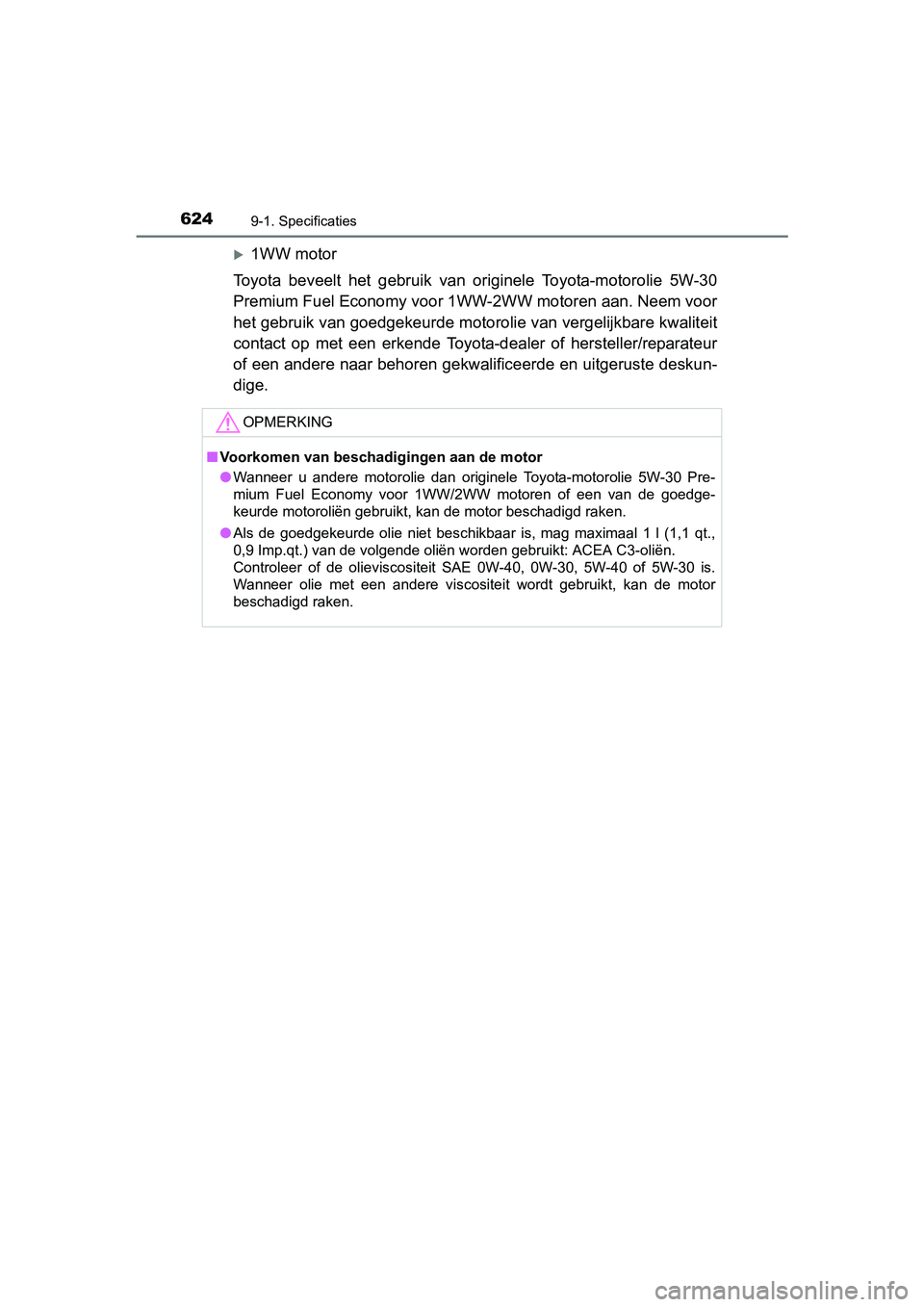

6249-1. Specificaties
AURIS Touring Sports_EE (12L13E)
1WW motor
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW-2WW motoren aan. Neem voor
het gebruik van goedgekeurde motorolie van vergelijkbare kwalit eit
contact op met een erkende Toyota-dealer of hersteller/reparate ur
of een andere naar behoren gekwalificeerde en uitgeruste deskun -
dige.
OPMERKING
■ Voorkomen van beschadig ingen aan de motor
● Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
● Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l (1,1 qt.,
0,9 Imp.qt.) van de volgende oliën worden gebruikt: ACEA C3-oli ën.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W- 30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
