2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

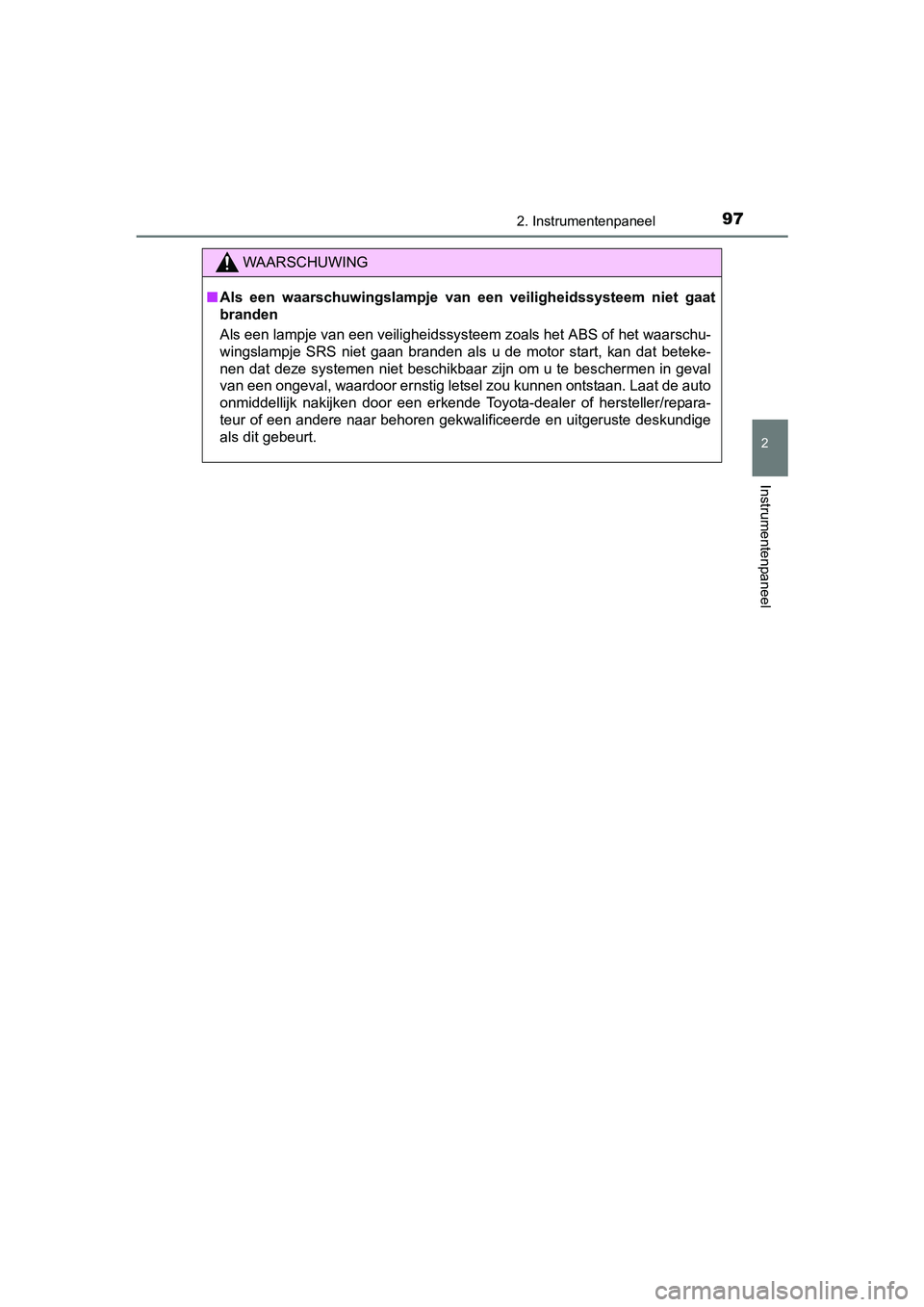

972. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
2
Instrumentenpaneel
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. L aat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 97 Tuesday, November 1, 2016 10:28 AM

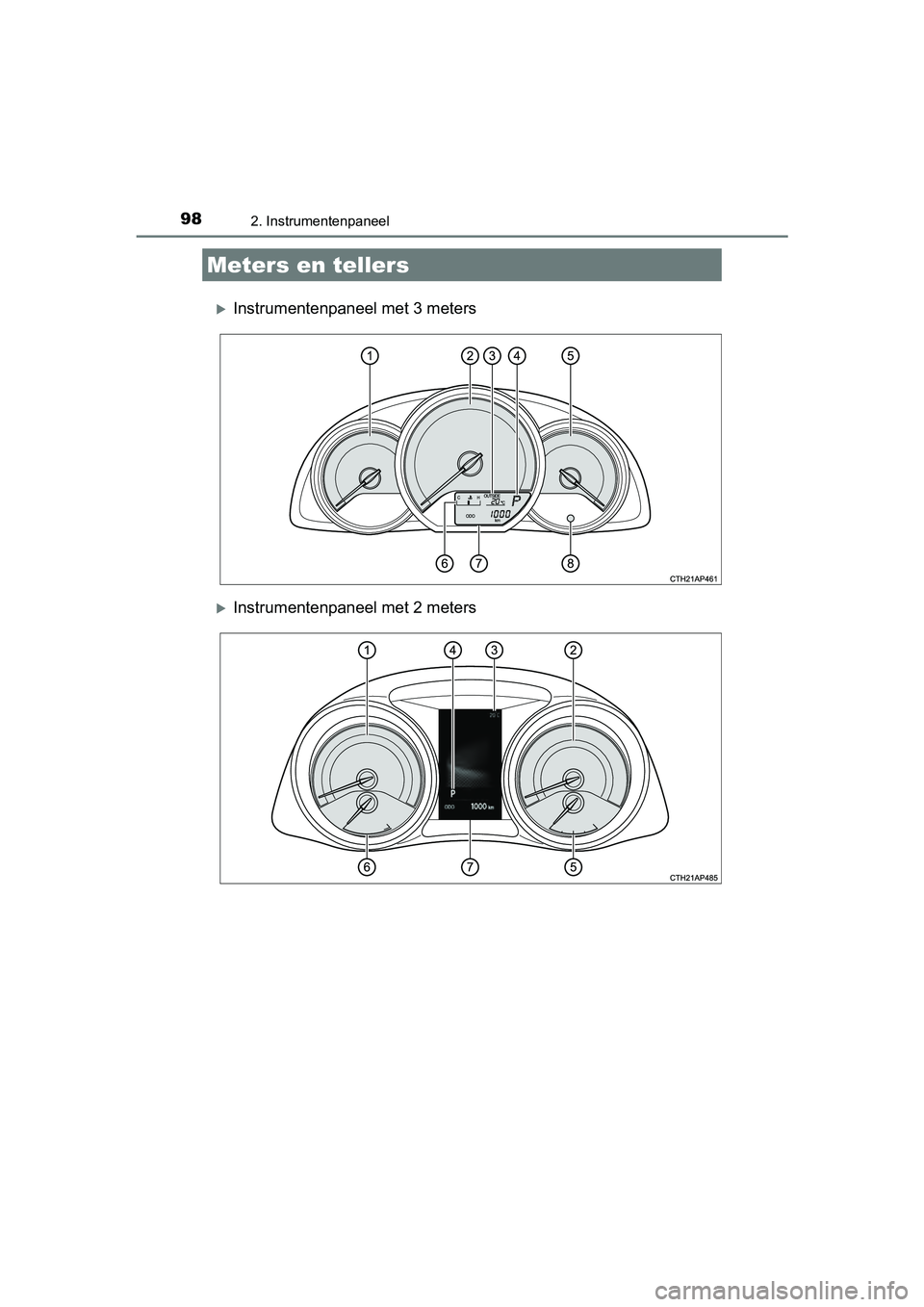

982. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
Instrumentenpaneel met 3 meters
Instrumentenpaneel met 2 meters
Meters en tellers
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 98 Tuesday, November 1, 2016 10:28 AM

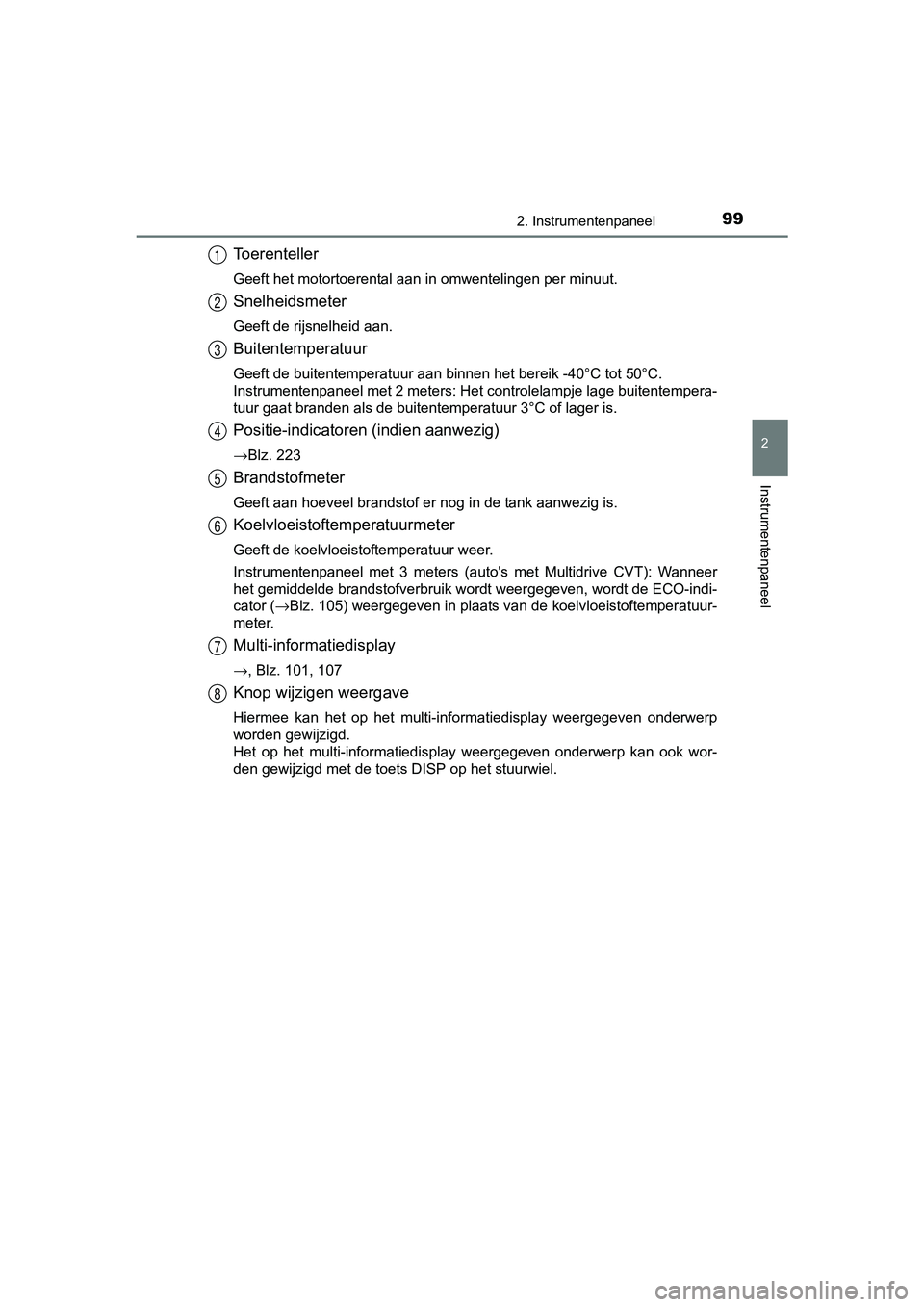

992. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
2
Instrumentenpaneel
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
Instrumentenpaneel met 2 meters: Het controlelampje lage buiten tempera-
tuur gaat branden als de buitentemperatuur 3°C of lager is.
Positie-indicatoren (indien aanwezig)
→Blz. 223
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Instrumentenpaneel met 3 meters (auto's met Multidrive CVT): Wa nneer
het gemiddelde brandstofverbruik wordt weergegeven, wordt de EC O-indi-
cator (→Blz. 105) weergegeven in plaats van de koelvloeistoftemperatuur-
meter.
Multi-informatiedisplay
→, Blz. 101, 107
Knop wijzigen weergave
Hiermee kan het op het multi-informatiedisplay weergegeven onde rwerp
worden gewijzigd.
Het op het multi-informatiedisplay weergegeven onderwerp kan oo k wor-
den gewijzigd met de toets DISP op het stuurwiel.
1
2
3
4
5
6
7
8
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 99 Tuesday, November 1, 2016 10:28 AM

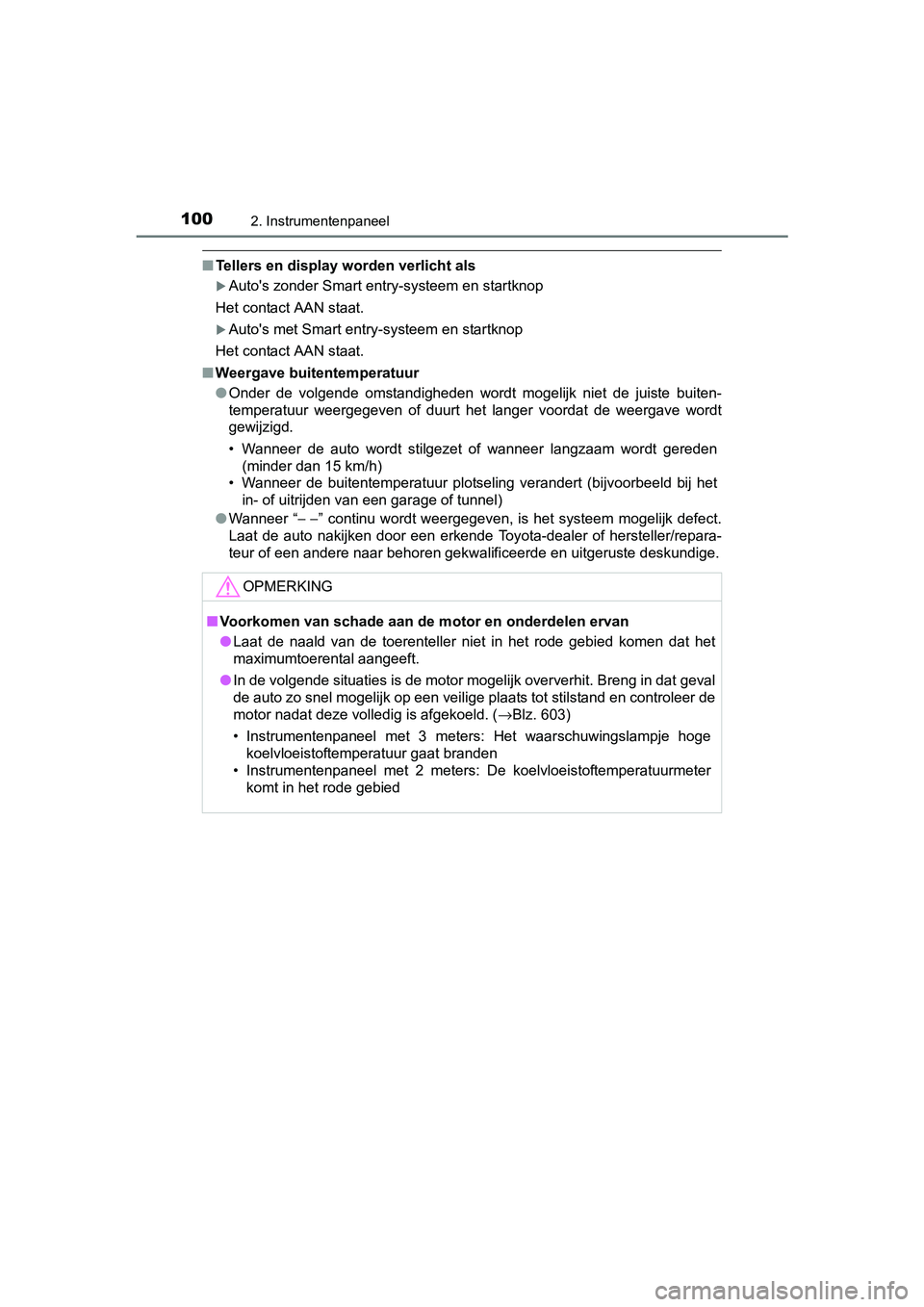

1002. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto wordt stilgezet of wanneer langzaam wordt gere den
(minder dan 15 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer “ − −” continu wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● In de volgende situaties is de motor mogelijk oververhit. Breng in dat geval
de auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 603)
• Instrumentenpaneel met 3 meters: Het waarschuwingslampje hoge koelvloeistoftemperatuur gaat branden
• Instrumentenpaneel met 2 meters: De koelvloeistoftemperatuurme ter
komt in het rode gebied
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 100 Tuesday , November 1, 2016 10:28 AM

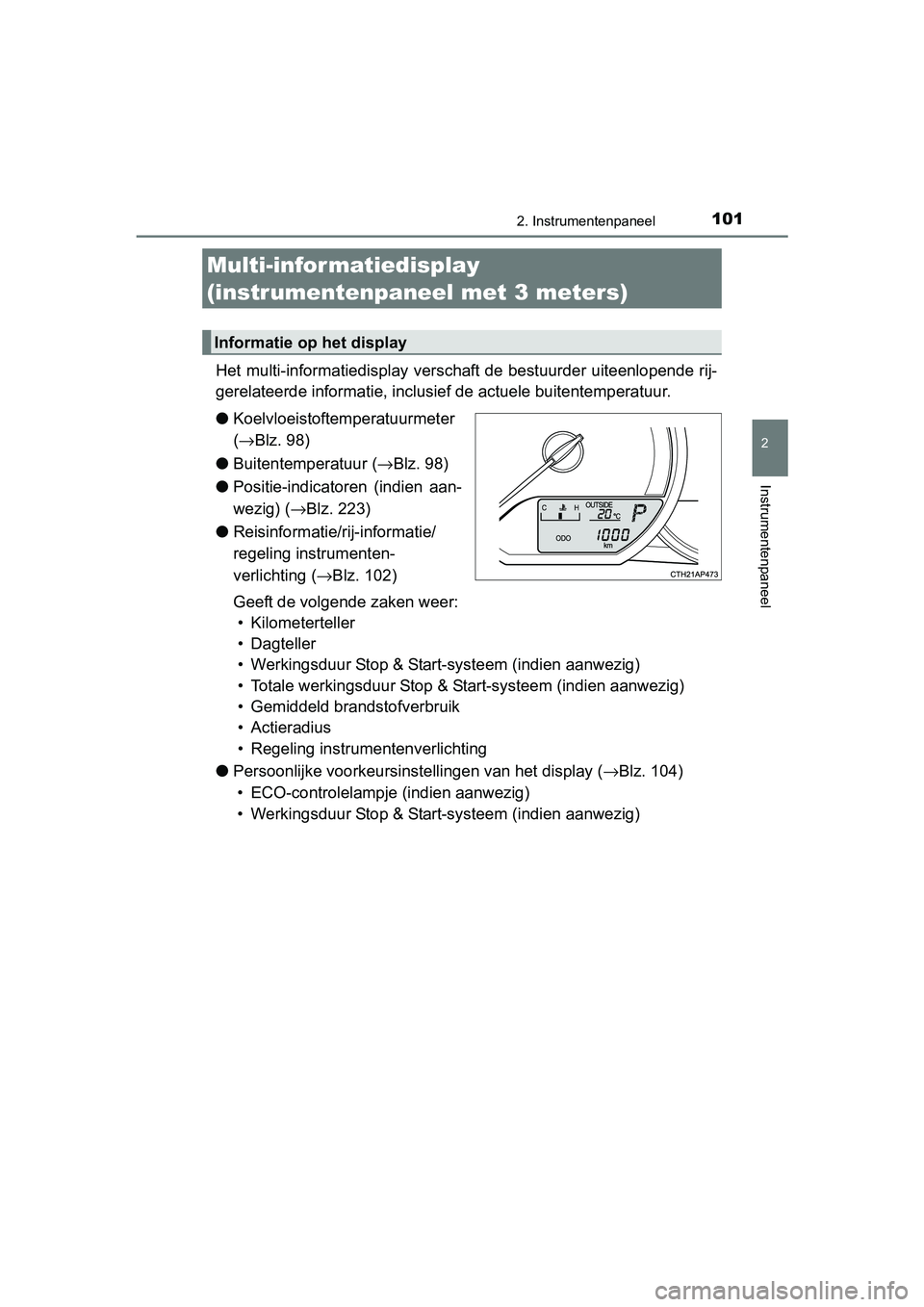

1012. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
2
Instrumentenpaneel
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie, inclusief de actuele buitentemperatuur .
● Koelvloeistoftemperatuurmeter
(→ Blz. 98)
● Buitentemperatuur ( →Blz. 98)
● Positie-indicatoren (indien aan-
wezig) ( →Blz. 223)
● Reisinformatie/rij-informatie/
regeling instrumenten-
verlichting ( →Blz. 102)
Geeft de volgende zaken weer: • Kilometerteller
• Dagteller
• Werkingsduur Stop & Start-systeem (indien aanwezig)
• Totale werkingsduur Stop & St art-systeem (indien aanwezig)
• Gemiddeld brandstofverbruik
• Actieradius
• Regeling instrumentenverlichting
● Persoonlijke voorkeursinste llingen van het display (→Blz. 104)
• ECO-controlelampje (indien aanwezig)
• Werkingsduur Stop & Start-systeem (indien aanwezig)
Multi-infor matiedisplay
(instrumentenpaneel met 3 meters)
Informatie op het display
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 101 Tuesday , November 1, 2016 10:28 AM

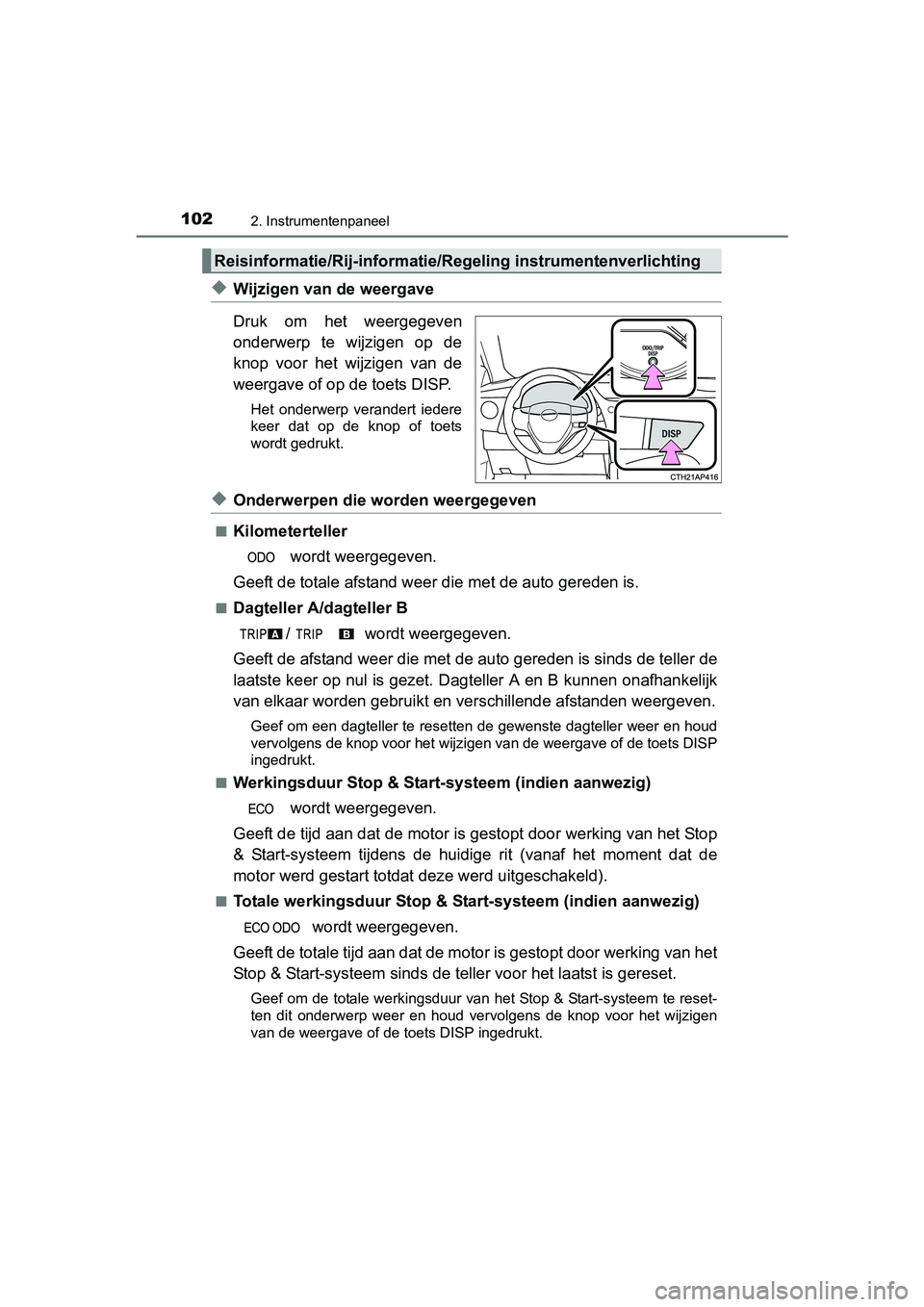

1022. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
◆Wijzigen van de weergave
Druk om het weergegeven
onderwerp te wijzigen op de
knop voor het wijzigen van de
weergave of op de toets DISP.
Het onderwerp verandert iedere
keer dat op de knop of toets
wordt gedrukt.
◆Onderwerpen die worden weergegeven
■Kilometerteller
wordt weergegeven.
Geeft de totale afstand weer die met de auto gereden is.
■Dagteller A/dagteller B
/ wordt weergegeven.
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer op nul is gezet. Da gteller A en B kunnen onafhanke lijk
van elkaar worden gebruikt en ve rschillende afstanden weergeven.
Geef om een dagteller te resetten de gewenste dagteller weer en houd
vervolgens de knop voor het wijzigen van de weergave of de toet s DISP
ingedrukt.
■
Werkingsduur Stop & Start-systeem (indien aanwezig)
wordt weergegeven.
Geeft de tijd aan dat de motor is gestopt door werking van het St op
& Start-systeem tijdens de huidige rit (vanaf het moment dat de
motor werd gestart totdat deze werd uitgeschakeld).
■Totale werkingsduur Stop & St art-systeem (indien aanwezig)
wordt weergegeven.
Geeft de totale tijd aan dat de motor is gestopt door werking van het
Stop & Start-systeem sinds de te ller voor het laatst is gereset.
Geef om de totale werkingsduur van het Stop & Start-systeem te reset-
ten dit onderwerp weer en houd vervolgens de knop voor het wijz igen
van de weergave of de toets DISP ingedrukt.
Reisinformatie/Rij-informatie/Re geling instrumentenverlichting
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 102 Tuesday , November 1, 2016 10:28 AM

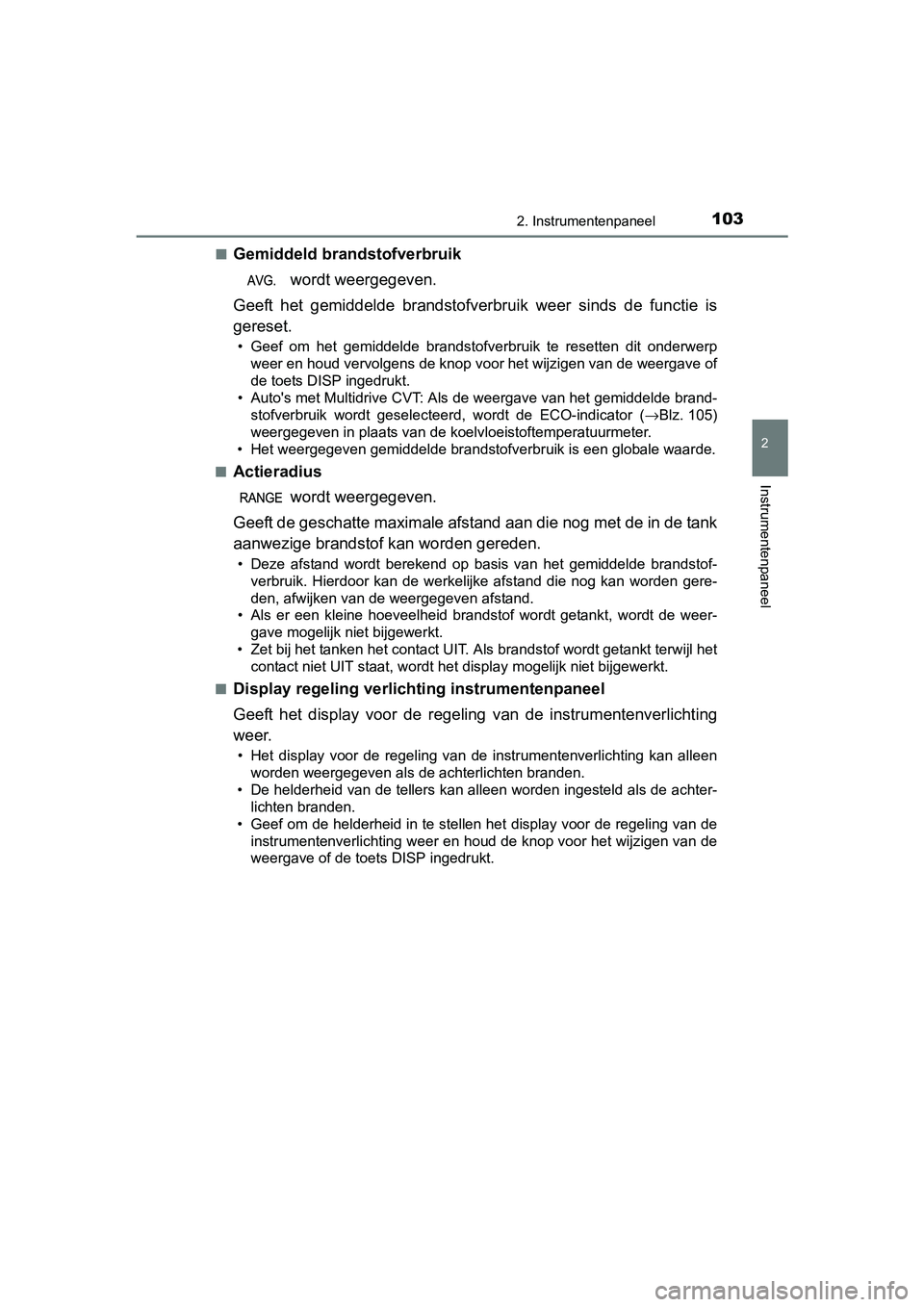

1032. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
2
Instrumentenpaneel
■Gemiddeld brandstofverbruik
wordt weergegeven.
Geeft het gemiddelde brandstofverbruik weer sinds de functie is
gereset.
• Geef om het gemiddelde brandstofverbruik te resetten dit onderwerp
weer en houd vervolgens de knop voor het wijzigen van de weergave of
de toets DISP ingedrukt.
• Auto's met Multidrive CVT: Als de weergave van het gemiddelde brand-
stofverbruik wordt geselecteerd, wordt de ECO-indicator ( →Blz. 105)
weergegeven in plaats van de koelvloeistoftemperatuurmeter.
• Het weergegeven gemiddelde brandstofverbruik is een globale wa arde.
■
Actieradius
wordt weergegeven.
Geeft de geschatte maximale afstand aan die nog met de in de ta nk
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brands tof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
• Zet bij het tanken het contact UIT. Als brandstof wordt getank t terwijl het
contact niet UIT staat, wordt het display mogelijk niet bijgewe rkt.
■
Display regeling verlichting instrumentenpaneel
Geeft het display voor de regeling van de instrumentenverlichti ng
weer.
• Het display voor de regeling van de instrumentenverlichting ka n alleen
worden weergegeven als de achterlichten branden.
• De helderheid van de tellers kan alleen worden ingesteld als d e achter-
lichten branden.
• Geef om de helderheid in te stellen het display voor de regeli ng van de
instrumentenverlichting weer en houd de knop voor het wijzigen van de
weergave of de toets DISP ingedrukt.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 103 Tuesday , November 1, 2016 10:28 AM

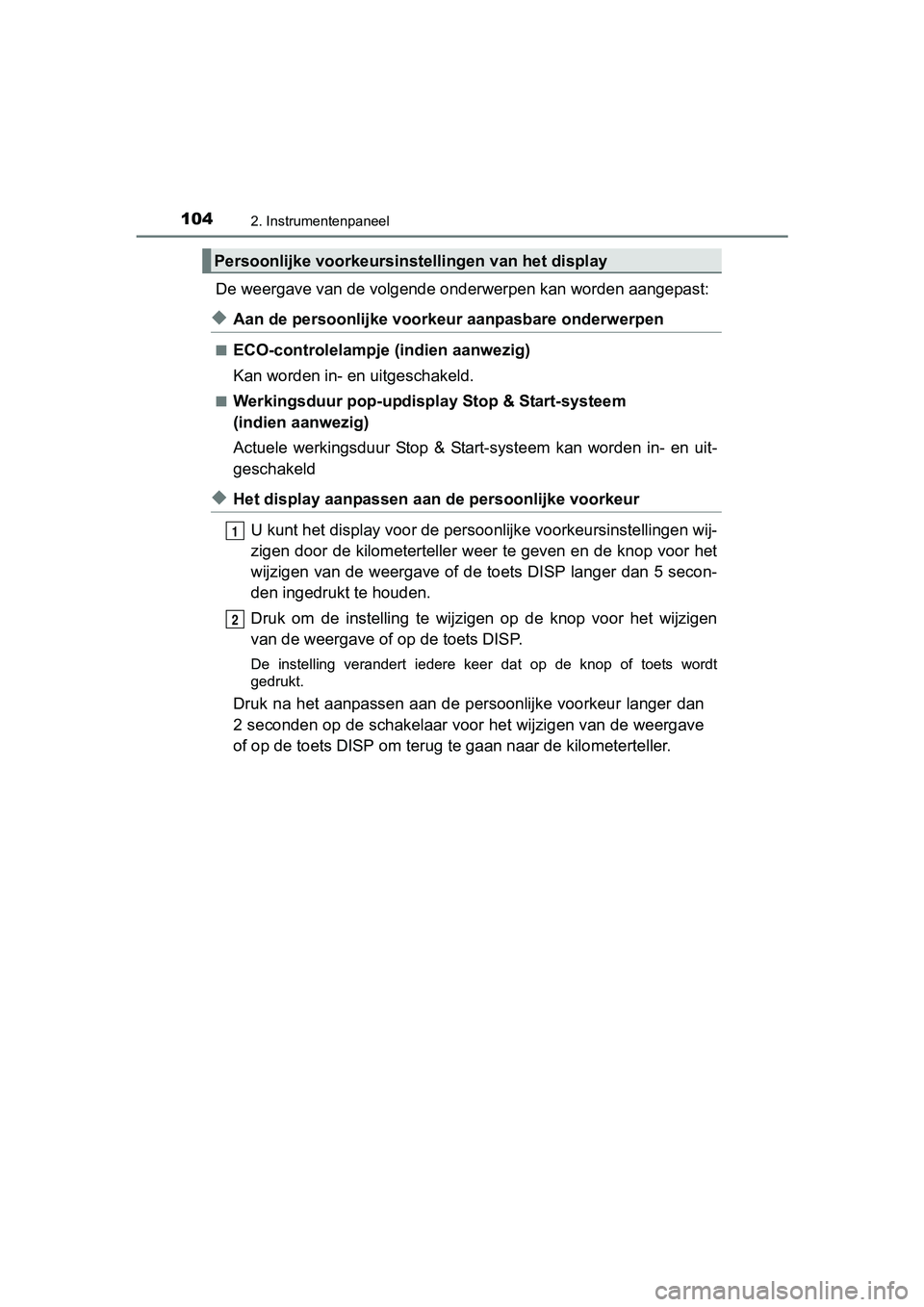

1042. Instrumentenpaneel
AURIS Touring Sports_EE (12L13E)
De weergave van de volgende onderwerpen kan worden aangepast:
◆Aan de persoonlijke voorkeur aanpasbare onderwerpen
■ECO-controlelampje (indien aanwezig)
Kan worden in- en uitgeschakeld.
■Werkingsduur pop-updisplay Stop & Start-systeem
(indien aanwezig)
Actuele werkingsduur Stop & Start-systeem kan worden in- en uit -
geschakeld
◆Het display aanpassen aan de persoonlijke voorkeur
U kunt het display v oor de persoonlijke voorkeursinstellingen w ij-
zigen door de kilometerteller weer te geven en de knop voor het
wijzigen van de weergave of de toets DISP langer dan 5 secon-
den ingedrukt te houden.
Druk om de instelling te wijzi gen op de knop voor het wijzigen
van de weergave of op de toets DISP.
De instelling verandert iedere keer dat op de knop of toets wor dt
gedrukt.
Druk na het aanpassen aan de persoonlijke voorkeur langer dan
2 seconden op de schakelaar voor het wijzigen van de weergave
of op de toets DISP o m terug te gaan naar de kilometerteller.
Persoonlijke voorkeursinst ellingen van het display
1
2
