2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

3214-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden

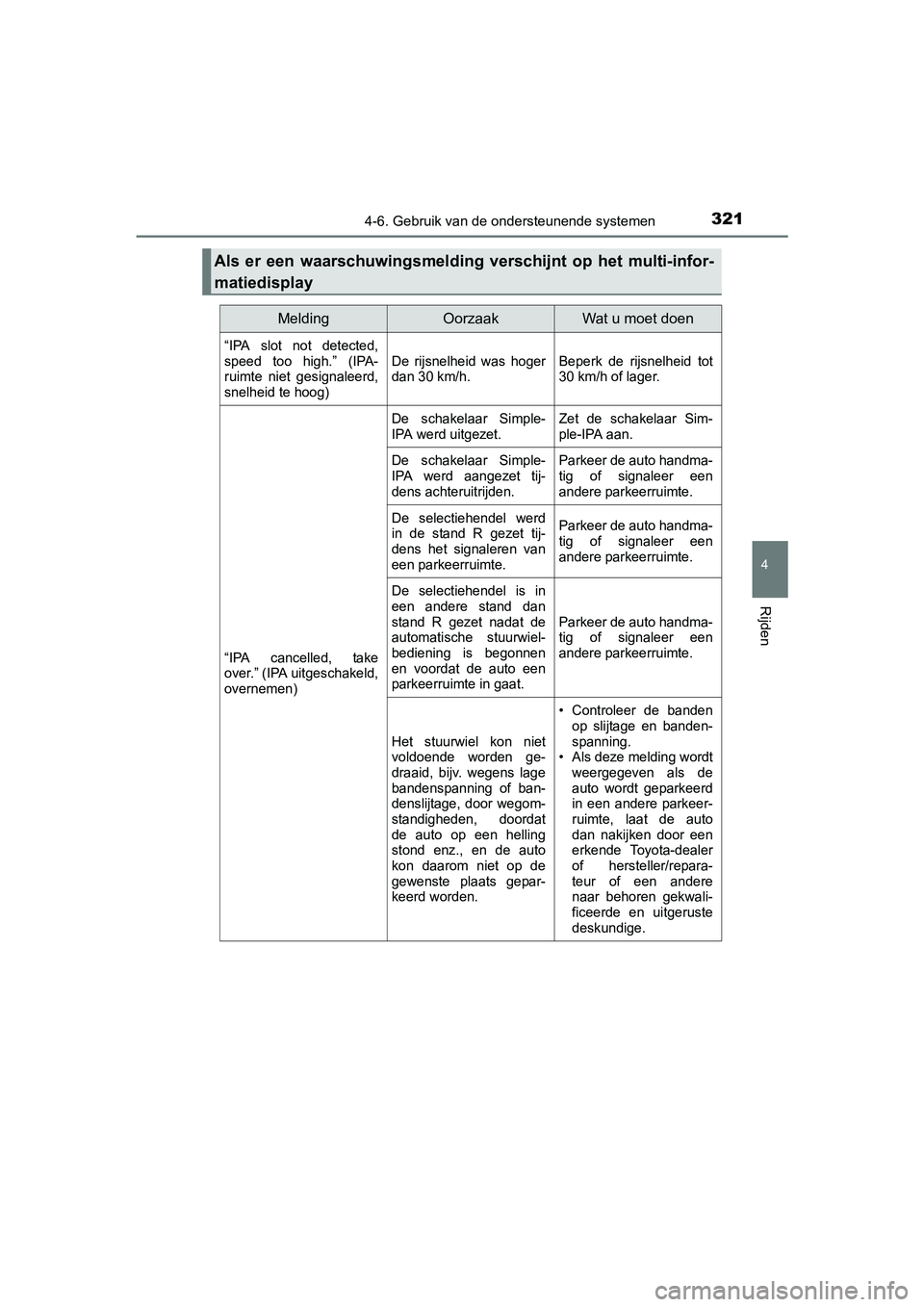

Als er een waarschuwingsmelding verschijnt op het multi-infor-
matiedisplay
MeldingOorzaakWat u moet doen
“IPA slot not detected,
speed too high.” (IPA-
ruimte niet gesignaleerd,
snelheid te hoog) De rijsnelheid was hoger
dan 30 km/h.
Beperk de rijsnelheid tot
30 km/h of lager.
“IPA cancelled, take
over.” (IPA uitgeschakeld,
overnemen)
De schakelaar Simple-
IPA werd uitgezet.Zet de schakelaar Sim-
ple-IPA aan.
De schakelaar Simple-
IPA werd aangezet tij-
dens achteruitrijden.Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
De selectiehendel werd
in de stand R gezet tij-
dens het signaleren van
een parkeerruimte.Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
De selectiehendel is in
een andere stand dan
stand R gezet nadat de
automatische stuurwiel-
bediening is begonnen
en voordat de auto een
parkeerruimte in gaat.
Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
Het stuurwiel kon niet
voldoende worden ge-
draaid, bijv. wegens lage
bandenspanning of ban-
denslijtage, door wegom-
standigheden, doordat
de auto op een helling
stond enz., en de auto
kon daarom niet op de
gewenste plaats gepar-
keerd worden.
• Controleer de banden
op slijtage en banden-
spanning.
• Als deze melding wordt
weergegeven als de
auto wordt geparkeerd
in een andere parkeer-
ruimte, laat de auto
dan nakijken door een
erkende Toyota-dealer
of hersteller/repara-
teur of een andere
naar behoren gekwali-
ficeerde en uitgeruste
deskundige.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 321 Tuesday , November 1, 2016 10:28 AM

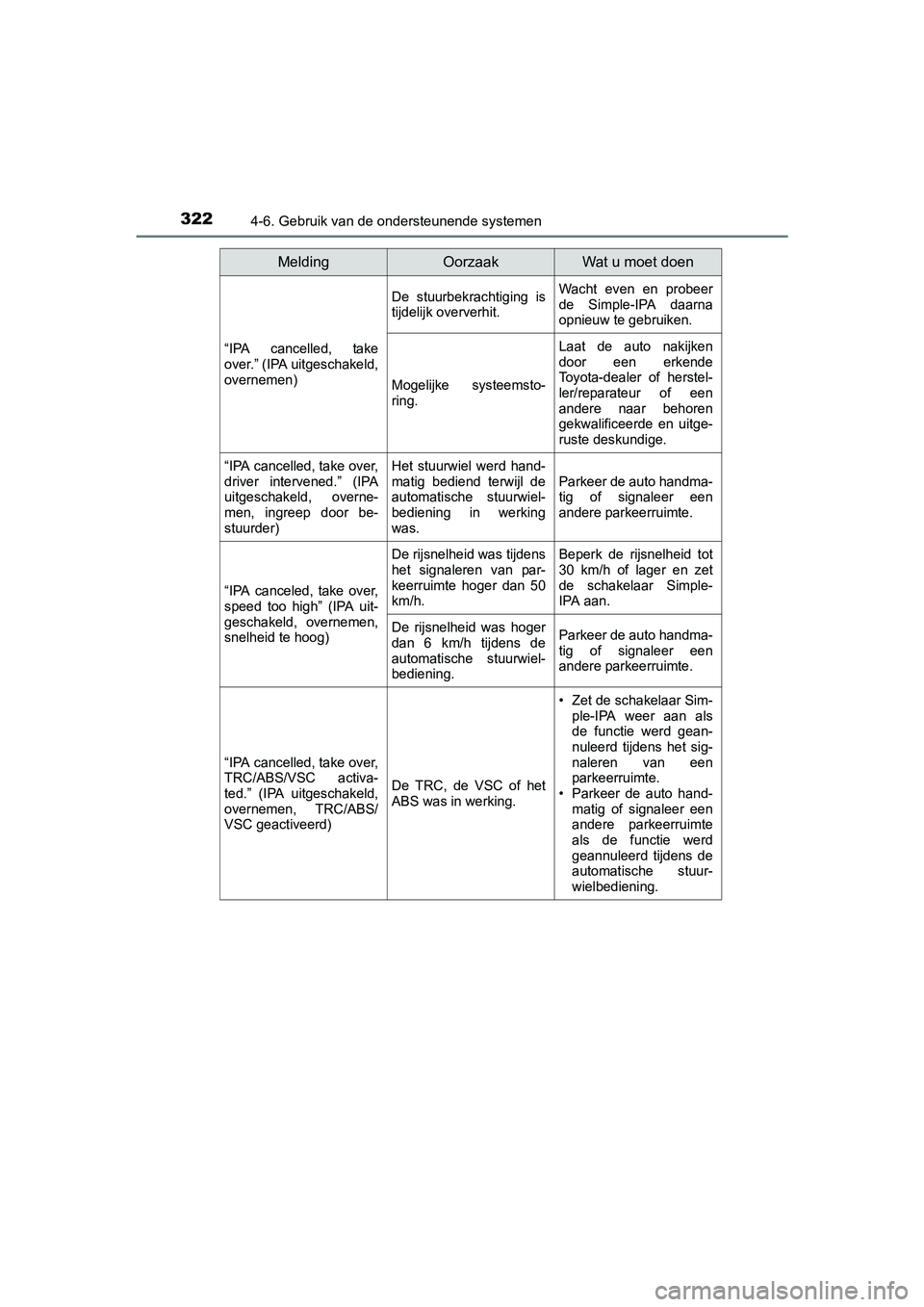

3224-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
“IPA cancelled, take
over.” (IPA uitgeschakeld,
overnemen)
De stuurbekrachtiging is
tijdelijk oververhit.Wacht even en probeer
de Simple-IPA daarna
opnieuw te gebruiken.
Mogelijke systeemsto-
ring.
Laat de auto nakijken
door een erkende
Toyota-dealer of herstel-
ler/reparateur of een
andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
“IPA cancelled, take over,
driver intervened.” (IPA
uitgeschakeld, overne-
men, ingreep door be-
stuurder)Het stuurwiel werd hand-
matig bediend terwijl de
automatische stuurwiel-
bediening in werking
was.
Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
“IPA canceled, take over,
speed too high” (IPA uit-
geschakeld, overnemen,
snelheid te hoog)
De rijsnelheid was tijdens
het signaleren van par-
keerruimte hoger dan 50
km/h.Beperk de rijsnelheid tot
30 km/h of lager en zet
de schakelaar Simple-
IPA aan.
De rijsnelheid was hoger
dan 6 km/h tijdens de
automatische stuurwiel-
bediening.Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
“IPA cancelled, take over,
TRC/ABS/VSC activa-
ted.” (IPA uitgeschakeld,
overnemen, TRC/ABS/
VSC geactiveerd)
De TRC, de VSC of het
ABS was in werking.
• Zet de schakelaar Sim-ple-IPA weer aan als
de functie werd gean-
nuleerd tijdens het sig-
naleren van een
parkeerruimte.
• Parkeer de auto hand- matig of signaleer een
andere parkeerruimte
als de functie werd
geannuleerd tijdens de
automatische stuur-
wielbediening.
MeldingOorzaakWat u moet doen
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 322 Tuesday , November 1, 2016 10:28 AM

3234-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden

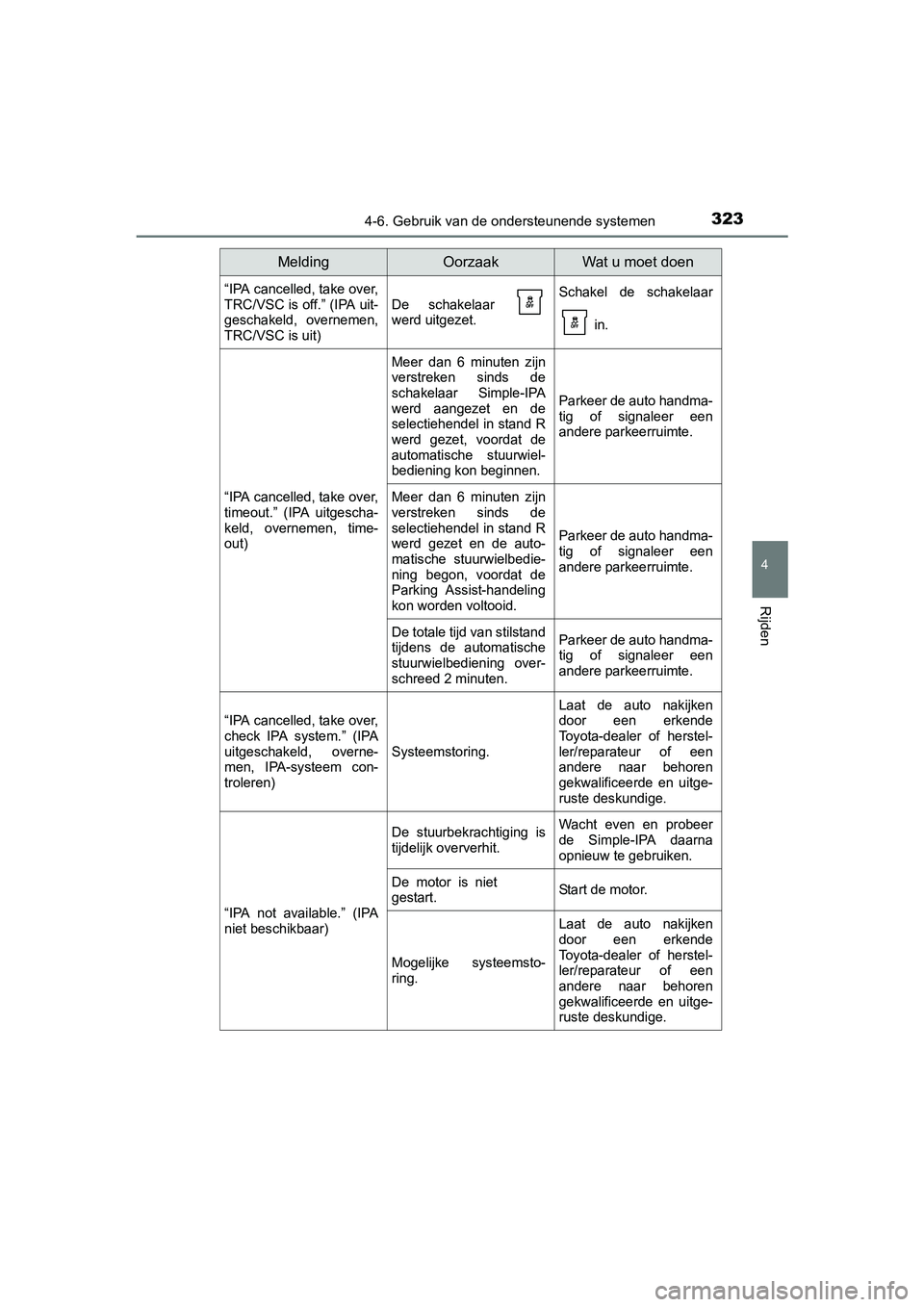

“IPA cancelled, take over,
TRC/VSC is off.” (IPA uit-
geschakeld, overnemen,
TRC/VSC is uit)
De schakelaar
werd uitgezet.Schakel de schakelaar in.
“IPA cancelled, take over,
timeout.” (IPA uitgescha-
keld, overnemen, time-
out)
Meer dan 6 minuten zijn
verstreken sinds de
schakelaar Simple-IPA
werd aangezet en de
selectiehendel in stand R
werd gezet, voordat de
automatische stuurwiel-
bediening kon beginnen.
Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
Meer dan 6 minuten zijn
verstreken sinds de
selectiehendel in stand R
werd gezet en de auto-
matische stuurwielbedie-
ning begon, voordat de
Parking Assist-handeling
kon worden voltooid.
Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
De totale tijd van stilstand
tijdens de automatische
stuurwielbediening over-
schreed 2 minuten.Parkeer de auto handma-
tig of signaleer een
andere parkeerruimte.
“IPA cancelled, take over,
check IPA system.” (IPA
uitgeschakeld, overne-
men, IPA-systeem con-
troleren)
Systeemstoring.
Laat de auto nakijken
door een erkende
Toyota-dealer of herstel-
ler/reparateur of een
andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
“IPA not available.” (IPA
niet beschikbaar)
De stuurbekrachtiging is
tijdelijk oververhit.Wacht even en probeer
de Simple-IPA daarna
opnieuw te gebruiken.
De motor is niet
gestart.Start de motor.
Mogelijke systeemsto-
ring.
Laat de auto nakijken
door een erkende
Toyota-dealer of herstel-
ler/reparateur of een
andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
MeldingOorzaakWat u moet doen
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 323 Tuesday , November 1, 2016 10:28 AM

3244-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)

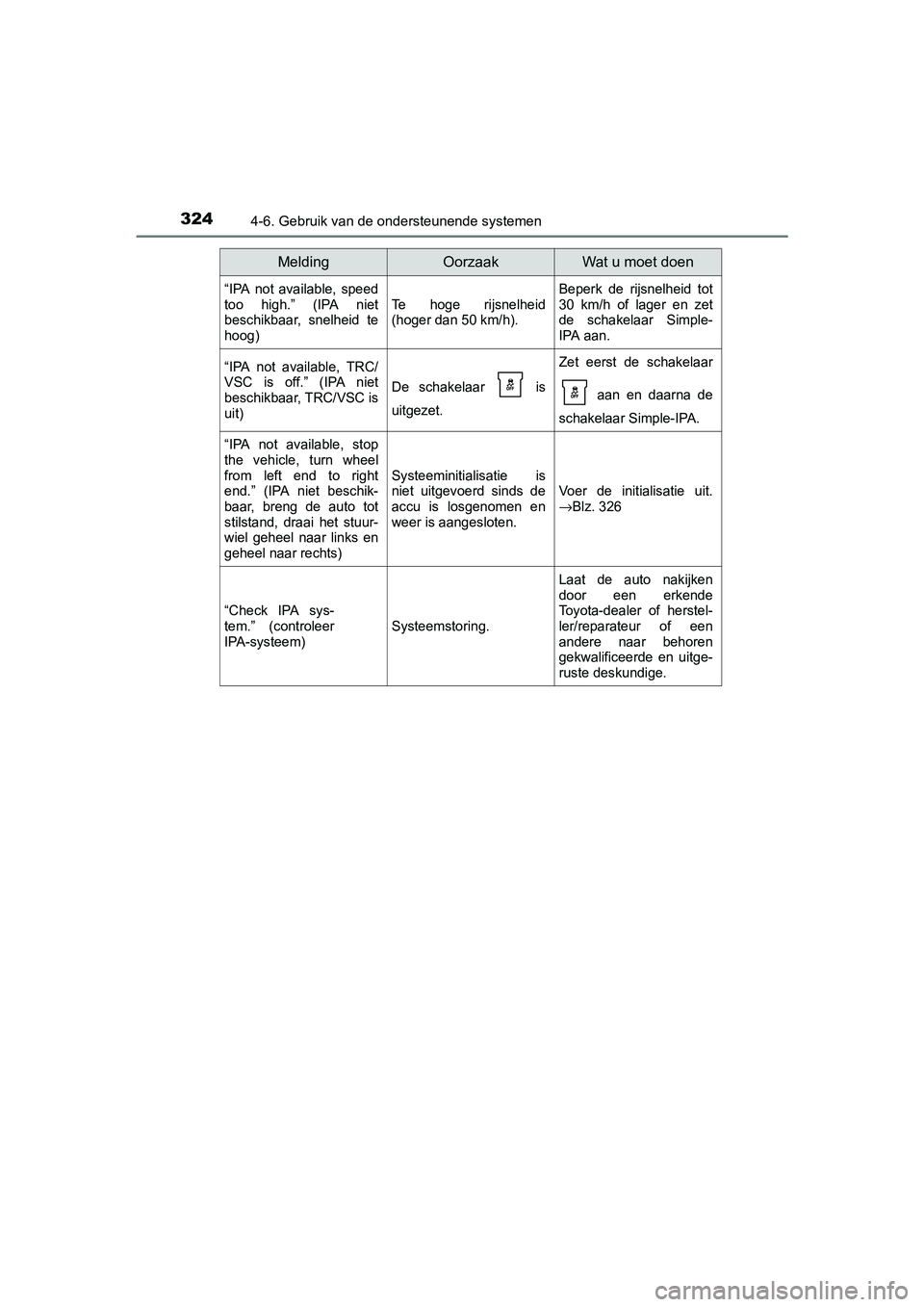

“IPA not available, speed
too high.” (IPA niet
beschikbaar, snelheid te
hoog)
Te hoge rijsnelheid
(hoger dan 50 km/h).
Beperk de rijsnelheid tot
30 km/h of lager en zet
de schakelaar Simple-
IPA aan.
“IPA not available, TRC/
VSC is off.” (IPA niet
beschikbaar, TRC/VSC is
uit)
De schakelaar is
uitgezet.
Zet eerst de schakelaar aan en daarna de
schakelaar Simple-IPA.
“IPA not available, stop
the vehicle, turn wheel
from left end to right
end.” (IPA niet beschik-
baar, breng de auto tot
stilstand, draai het stuur-
wiel geheel naar links en
geheel naar rechts)
Systeeminitialisatie is
niet uitgevoerd sinds de
accu is losgenomen en
weer is aangesloten. Voer de initialisatie uit.
→Blz. 326
“Check IPA sys-
tem.” (controleer
IPA-systeem)Systeemstoring.
Laat de auto nakijken
door een erkende
Toyota-dealer of herstel-
ler/reparateur of een
andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
MeldingOorzaakWat u moet doen
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 324 Tuesday , November 1, 2016 10:28 AM

3254-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden

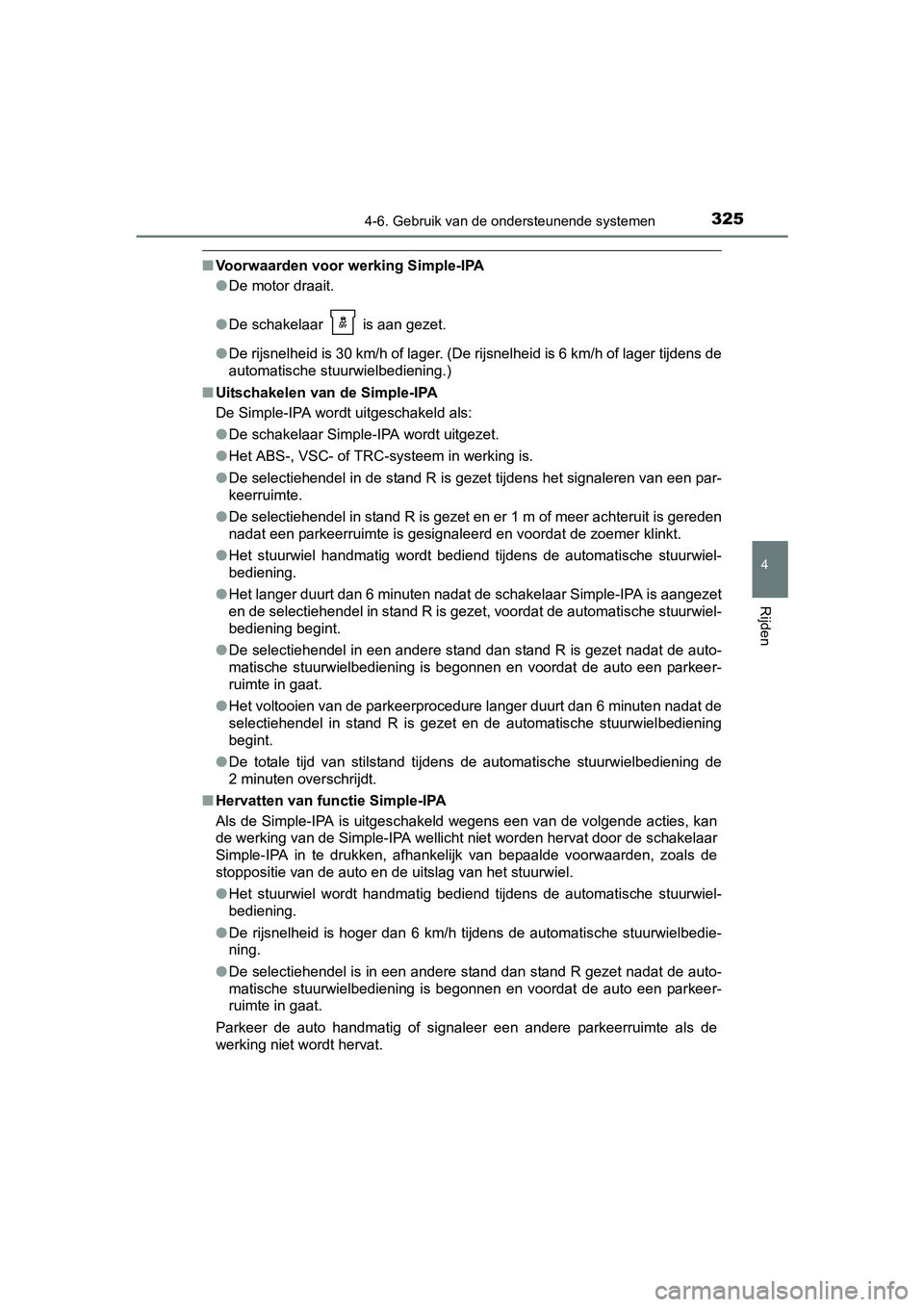

■Voorwaarden voor werking Simple-IPA
●De motor draait.
● De schakelaar is aan gezet.
● De rijsnelheid is 30 km/h of lager. (De rijsnelheid is 6 km/h o f lager tijdens de
automatische stuurwielbediening.)
■ Uitschakelen van de Simple-IPA
De Simple-IPA wordt uitgeschakeld als:
●De schakelaar Simple-IPA wordt uitgezet.
● Het ABS-, VSC- of TRC-systeem in werking is.
● De selectiehendel in de stand R is gezet tijdens het signaleren van een par-
keerruimte.
● De selectiehendel in stand R is gezet en er 1 m of meer achteru it is gereden
nadat een parkeerruimte is gesignaleerd en voordat de zoemer kl inkt.
● Het stuurwiel handmatig wordt bediend tijdens de automatische stuurwiel-
bediening.
● Het langer duurt dan 6 minuten nadat de schakelaar Simple-IPA is aangezet
en de selectiehendel in stand R is gezet, voordat de automatisc he stuurwiel-
bediening begint.
● De selectiehendel in een andere stand dan stand R is gezet nada t de auto-
matische stuurwielbediening is begonnen en voordat de auto een parkeer-
ruimte in gaat.
● Het voltooien van de parkeerprocedure langer duurt dan 6 minute n nadat de
selectiehendel in stand R is gezet en de automatische stuurwiel bediening
begint.
● De totale tijd van stilstand tijdens de automatische stuurwielb ediening de
2 minuten overschrijdt.
■ Hervatten van functie Simple-IPA
Als de Simple-IPA is uitgeschakeld wegens een van de volgende a cties, kan
de werking van de Simple-IPA wellicht niet worden hervat door d e schakelaar
Simple-IPA in te drukken, afhankelijk van bepaalde voorwaarden, zoals de
stoppositie van de auto en de uitslag van het stuurwiel.
● Het stuurwiel wordt handmatig bediend tijdens de automatische s tuurwiel-
bediening.
● De rijsnelheid is hoger dan 6 km/h tijdens de automatische stuu rwielbedie-
ning.
● De selectiehendel is in een andere stand dan stand R gezet nadat de auto-
matische stuurwielbediening is begonnen en voordat de auto een parkeer-
ruimte in gaat.
Parkeer de auto handmatig of signaleer een andere parkeerruimte als de
werking niet wordt hervat.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 325 Tuesday , November 1, 2016 10:28 AM

3264-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)■

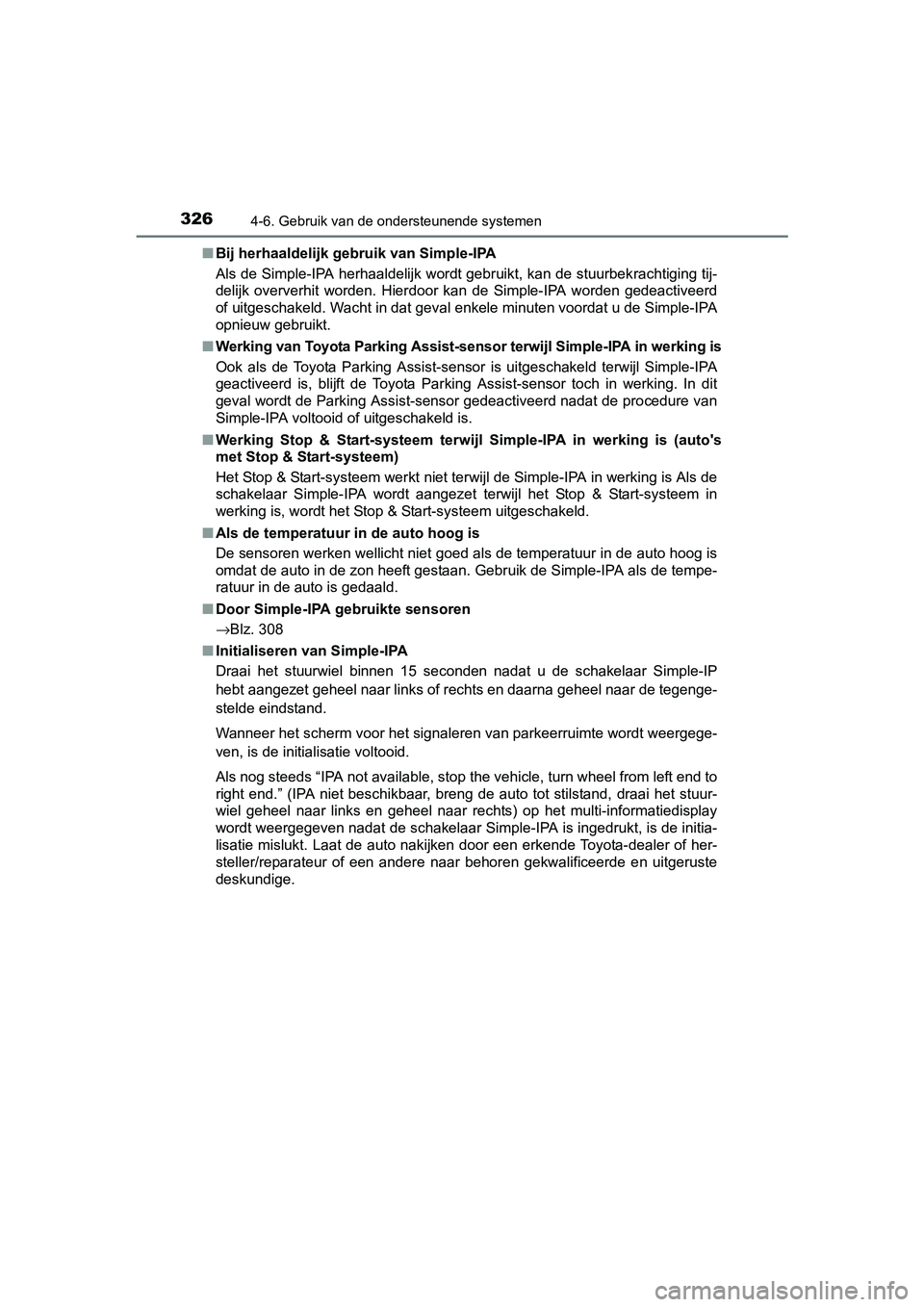

Bij herhaaldelijk gebruik van Simple-IPA
Als de Simple-IPA herhaaldelijk wordt gebruikt, kan de stuurbek rachtiging tij-
delijk oververhit worden. Hierdoor kan de Simple-IPA worden gedeactiveerd
of uitgeschakeld. Wacht in dat geval enkele minuten voordat u d e Simple-IPA
opnieuw gebruikt.
■
Werking van Toyota Parking Assist -sensor terwijl Simple-IPA in werking is
Ook als de Toyota Parking Assist-sensor is uitgeschakeld terwij l Simple-IPA
geactiveerd is, blijft de Toyota Parking Assist-sensor toch in werking. In dit
geval wordt de Parking Assist-sensor gedeactiveerd nadat de pro cedure van
Simple-IPA voltooid of uitgeschakeld is.
■ Werking Stop & Start-systeem terwijl Simple-IPA in werking is ( auto's
met Stop & Start-systeem)
Het Stop & Start-systeem werkt niet terwijl de Simple-IPA in werking is Als de
schakelaar Simple-IPA wordt aangezet terwijl het Stop & Start-s ysteem in
werking is, wordt het Stop & Start-systeem uitgeschakeld.
■ Als de temperatuur in de auto hoog is
De sensoren werken wellicht niet goed als de temperatuur in de auto hoog is
omdat de auto in de zon heeft gestaan. Gebruik de Simple-IPA al s de tempe-
ratuur in de auto is gedaald.
■ Door Simple-IPA gebruikte sensoren
→Blz. 308
■ Initialiseren van Simple-IPA
Draai het stuurwiel binnen 15 seconden nadat u de schakelaar Si mple-IP
hebt aangezet geheel naar links of rechts en daarna geheel naar de tegenge-
stelde eindstand.
Wanneer het scherm voor het signaleren van parkeerruimte wordt weergege-
ven, is de initialisatie voltooid.
Als nog steeds “IPA not available, stop the vehicle, turn wheel from left end to
right end.” (IPA niet beschikbaar, breng de auto tot stilstand, draai het stuur-
wiel geheel naar links en geheel naar rechts) op het multi-informatiedisplay
wordt weergegeven nadat de schakelaar Simple-IPA is ingedrukt, is de initia-
lisatie mislukt. Laat de auto nakijken door een erkende Toyota- dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 326 Tuesday , November 1, 2016 10:28 AM

3274-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden

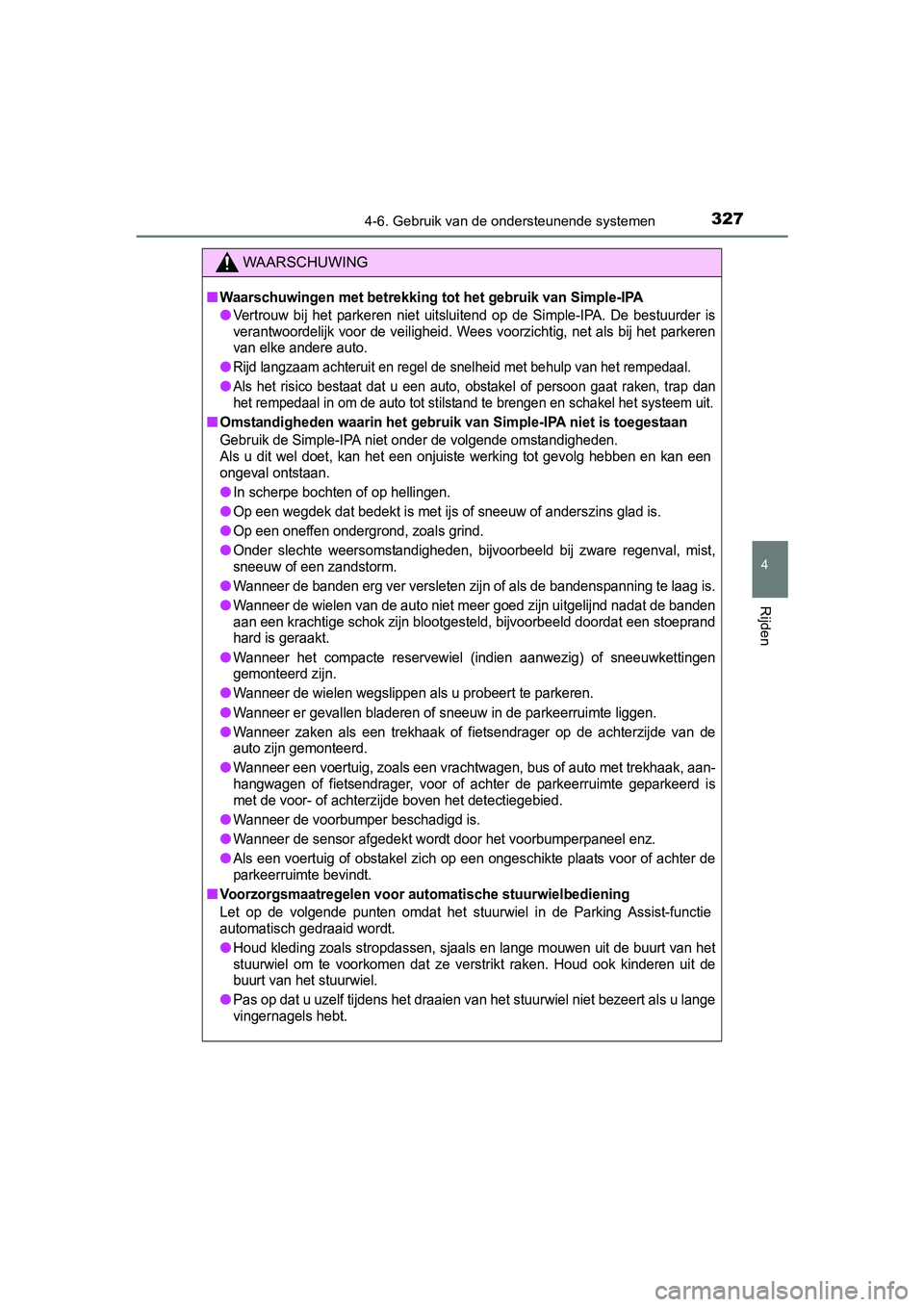

WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van Simple-IPA
●Vertrouw bij het parkeren niet uitsluitend op de Simple-IPA. De bestuurder is
verantwoordelijk voor de veiligheid. Wees voorzichtig, net als bij het parkeren
van elke andere auto.
●Rijd langzaam achteruit en regel de snelheid met behulp van het rempedaal.
●Als het risico bestaat dat u een auto, obstakel of persoon gaat raken, trap dan
het rempedaal in om de auto tot stilstand te brengen en schakel het systeem uit.
■Omstandigheden waarin het gebruik van Simple-IPA niet is toeges taan
Gebruik de Simple-IPA niet onder de volgende omstandigheden.
Als u dit wel doet, kan het een onjuiste werking tot gevolg hebben en kan een
ongeval ontstaan.
●In scherpe bochten of op hellingen.
●Op een wegdek dat bedekt is met ijs of sneeuw of anderszins gla d is.
●Op een oneffen ondergrond, zoals grind.
●Onder slechte weersomstandigheden, bijvoorbeeld bij zware regen val, mist,
sneeuw of een zandstorm.
●Wanneer de banden erg ver versleten zijn of als de bandenspanni ng te laag is.
●Wanneer de wielen van de auto niet meer goed zijn uitgelijnd nadat de banden
aan een krachtige schok zijn blootgesteld, bijvoorbeeld doordat een stoeprand
hard is geraakt.
●Wanneer het compacte reservewiel (indien aanwezig) of sneeuwket tingen
gemonteerd zijn.
●Wanneer de wielen wegslippen als u probeert te parkeren.
●Wanneer er gevallen bladeren of sneeuw in de parkeerruimte ligg en.
●Wanneer zaken als een trekhaak of fietsendrager op de achterzij de van de
auto zijn gemonteerd.
●Wanneer een voertuig, zoals een vrachtwagen, bus of auto met trekhaak, aan-
hangwagen of fietsendrager, voor of achter de parkeerruimte gep arkeerd is
met de voor- of achterzijde boven het detectiegebied.
●Wanneer de voorbumper beschadigd is.
●Wanneer de sensor afgedekt wordt door het voorbumperpaneel enz.
●Als een voertuig of obstakel zich op een ongeschikte plaats voor of achter de
parkeerruimte bevindt.
■Voorzorgsmaatregelen voor automatische stuurwielbediening
Let op de volgende punten omdat het stuurwiel in de Parking Ass ist-functie
automatisch gedraaid wordt.
●Houd kleding zoals stropdassen, sjaals en lange mouwen uit de b uurt van het
stuurwiel om te voorkomen dat ze verstrikt raken. Houd ook kind eren uit de
buurt van het stuurwiel.
●Pas op dat u uzelf tijdens het draaien van het stuurwiel niet bezeert als u lange
vingernagels hebt.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 327 Tuesday , November 1, 2016 10:28 AM

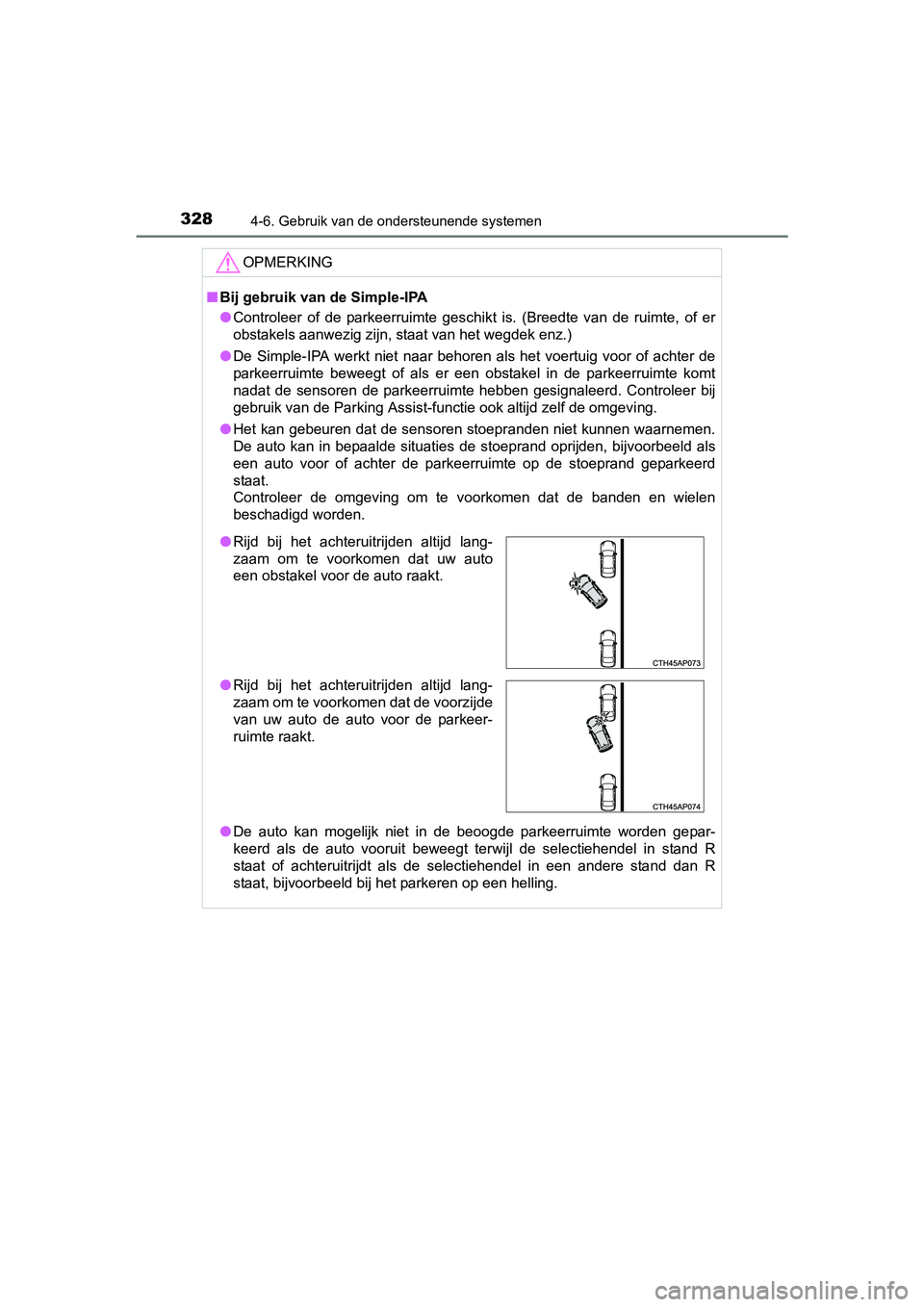

3284-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
OPMERKING
■Bij gebruik van de Simple-IPA
● Controleer of de parkeerruimte geschikt is. (Breedte van de rui mte, of er
obstakels aanwezig zijn, staat van het wegdek enz.)
● De Simple-IPA werkt niet naar behoren als het voertuig voor of achter de
parkeerruimte beweegt of als er een obstakel in de parkeerruimt e komt
nadat de sensoren de parkeerruimte hebben gesignaleerd. Control eer bij
gebruik van de Parking Assist-functie ook altijd zelf de omgevi ng.
● Het kan gebeuren dat de sensoren stoepranden niet kunnen waarne men.
De auto kan in bepaalde situaties de stoeprand oprijden, bijvoo rbeeld als
een auto voor of achter de parkeerruimte op de stoeprand geparkeerd
staat.
Controleer de omgeving om te voorkomen dat de banden en wielen
beschadigd worden.
● De auto kan mogelijk niet in de beoogde parkeerruimte worden ge par-
keerd als de auto vooruit beweegt terwijl de selectiehendel in stand R
staat of achteruitrijdt als de selectiehendel in een andere sta nd dan R
staat, bijvoorbeeld bij het parkeren op een helling.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat uw auto
een obstakel voor de auto raakt.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat de voorzijde
van uw auto de auto voor de parkeer-
ruimte raakt.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 328 Tuesday , November 1, 2016 10:28 AM
