2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

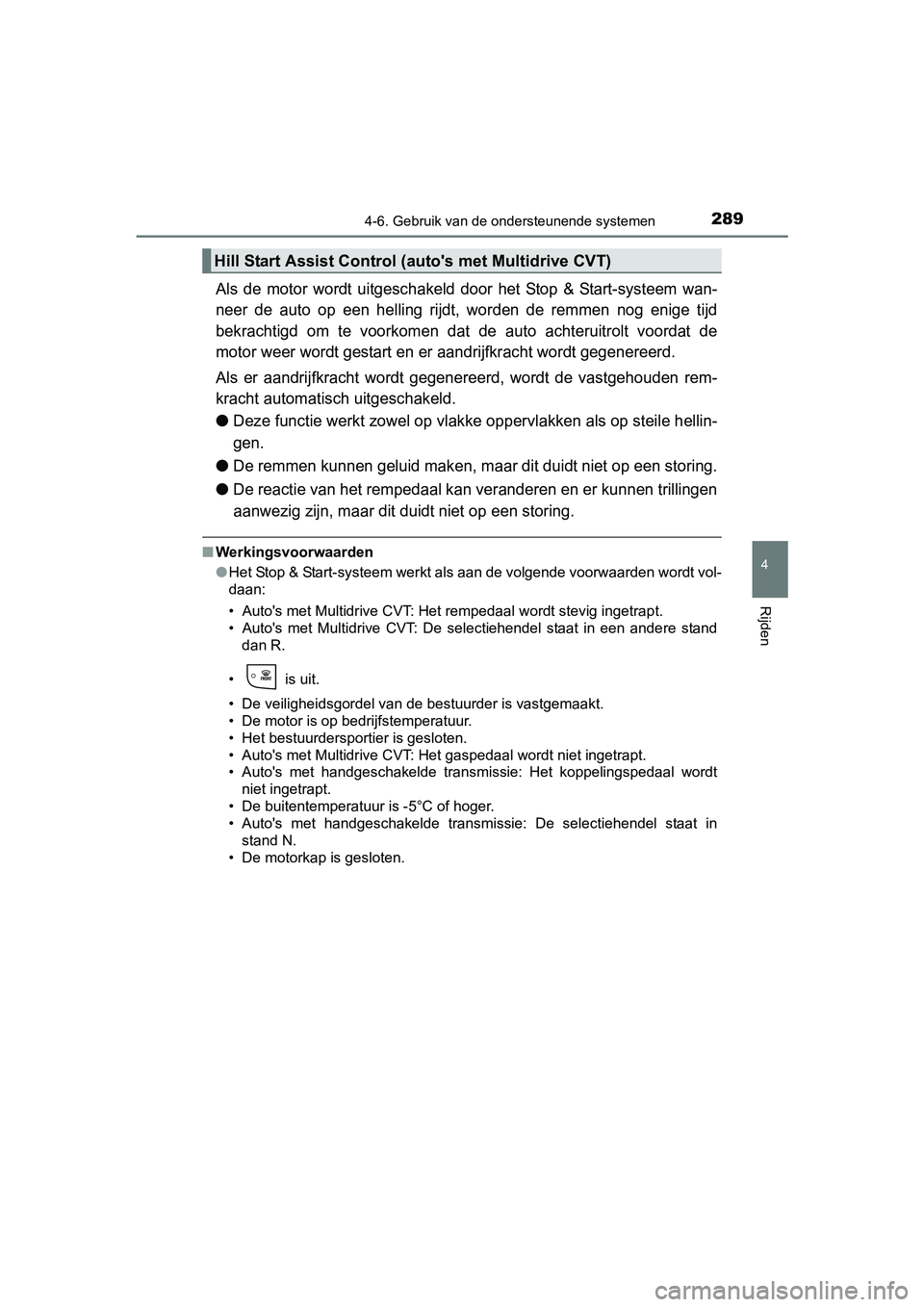

2894-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
Als de motor wordt uitgeschakeld door het Stop & Start-systeem wan-
neer de auto op een helling rijd t, worden de remmen nog enige t ijd
bekrachtigd om te voorkomen dat de auto achteruitrolt voordat d e
motor weer wordt gestart en er aandrijfkracht wordt gegenereerd .
Als er aandrijfkracht wordt gegenereerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
●Deze functie werkt zowel op vlakke oppervlakken als op steile h ellin-
gen.
●De remmen kunnen geluid maken, maar dit duidt niet op een stori ng.
●De reactie van het rempedaal kan veranderen en er kunnen trillingen
aanwezig zijn, maar dit duidt niet op een storing.
■ Werkingsvoorwaarden
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• Auto's met Multidrive CVT: Het rempedaal wordt stevig ingetrap t.
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan R.
• is uit.
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• De motor is op bedrijfstemperatuur.
• Het bestuurdersportier is gesloten.
• Auto's met Multidrive CVT: Het gaspedaal wordt niet ingetrapt.
• Auto's met handgeschakelde transmissie: Het koppelingspedaal w ordt
niet ingetrapt.
• De buitentemperatuur is -5°C of hoger.
• Auto's met handgeschakelde transmissie: De selectiehendel staa t in
stand N.
• De motorkap is gesloten.
Hill Start Assist Control ( auto's met Multidrive CVT)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 289 Tuesday , November 1, 2016 10:28 AM

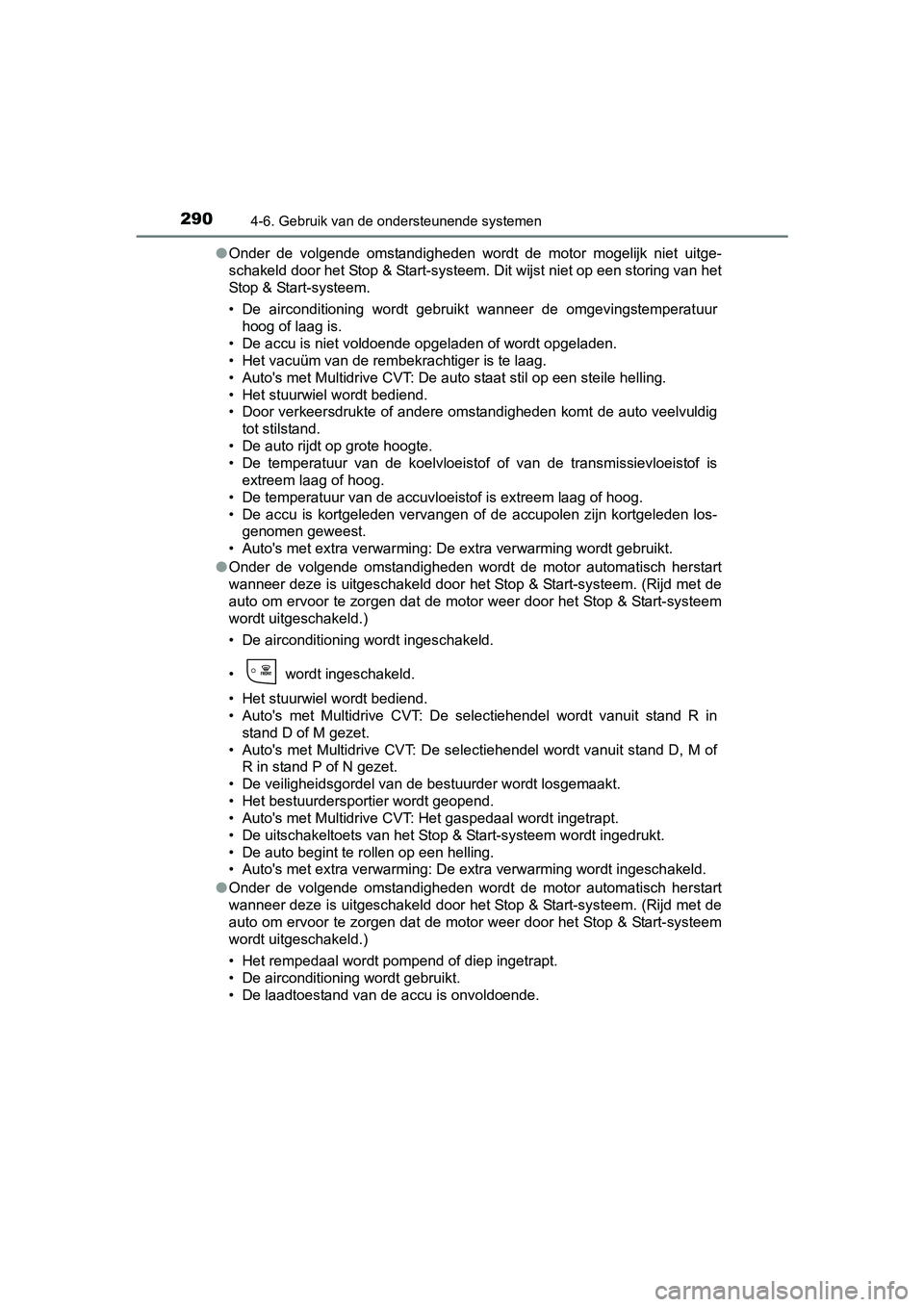

2904-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)●
Onder de volgende omstandigheden wordt de motor mogelijk niet u itge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperat uur
hoog of laag is.
• De accu is niet voldoende opgeladen of wordt opgeladen.
• Het vacuüm van de rembekrachtiger is te laag.
• Auto's met Multidrive CVT: De auto staat stil op een steile he lling.
• Het stuurwiel wordt bediend.
• Door verkeersdrukte of andere omstandigheden komt de auto veel vuldig
tot stilstand.
• De auto rijdt op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloei stof is
extreem laag of hoog.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• De accu is kortgeleden vervangen of de accupolen zijn kortgeleden los- genomen geweest.
• Auto's met extra verwarming: De extra verwarming wordt gebruikt.
● Onder de volgende omstandigheden wordt de motor automatisch her start
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• wordt ingeschakeld.
• Het stuurwiel wordt bediend.
• Auto's met Multidrive CVT: De selectiehendel wordt vanuit stan d R in
stand D of M gezet.
• Auto's met Multidrive CVT: De selectiehendel wordt vanuit stan d D, M of
R in stand P of N gezet.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• Auto's met Multidrive CVT: Het gaspedaal wordt ingetrapt.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
• Auto's met extra verwarming: De extra verwarming wordt ingesch akeld.
● Onder de volgende omstandigheden wordt de motor automatisch her start
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 290 Tuesday , November 1, 2016 10:28 AM

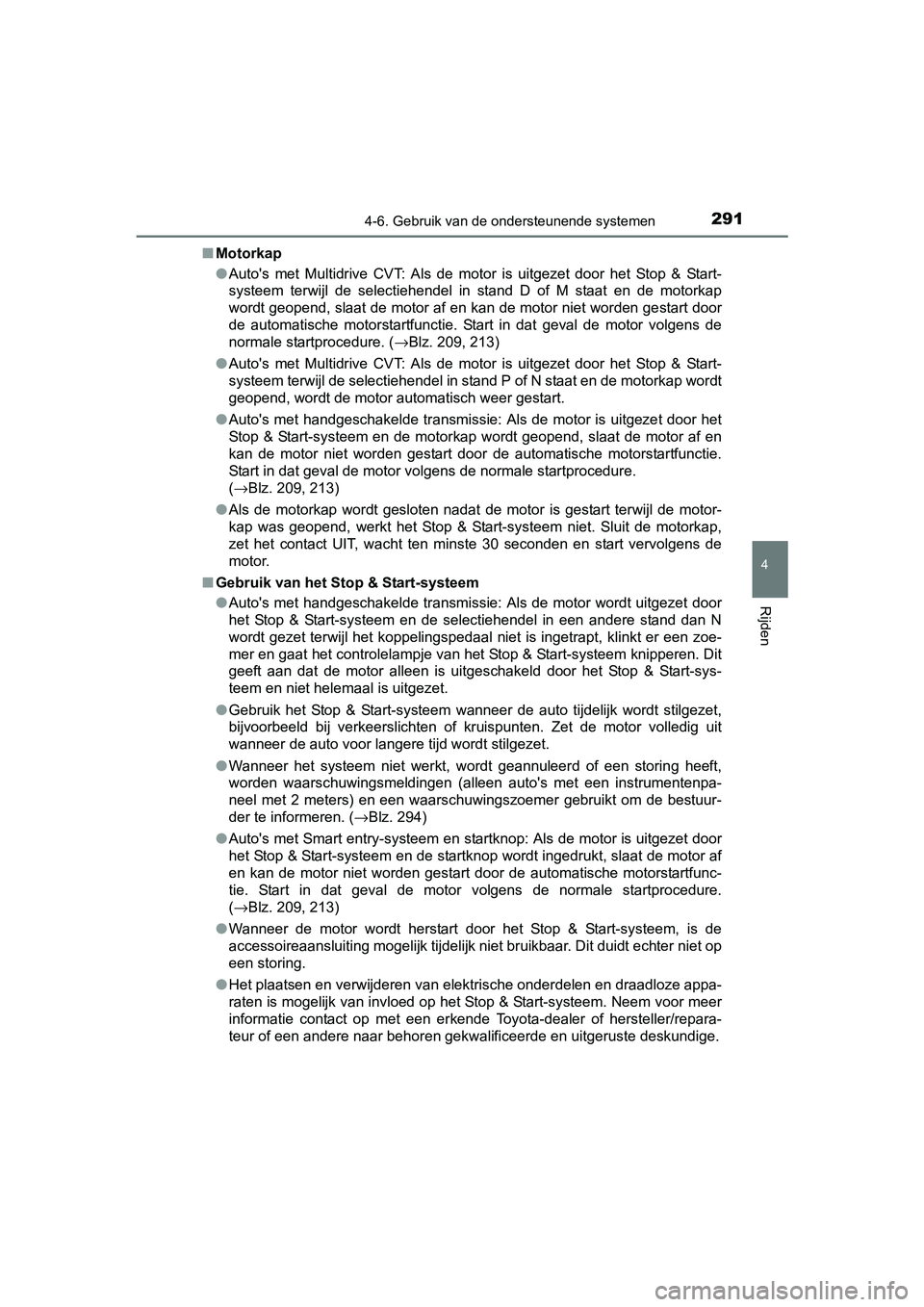

2914-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
■Motorkap
●Auto's met Multidrive CVT: Als de motor is uitgezet door het St op & Start-
systeem terwijl de selectiehendel in stand D of M staat en de m otorkap
wordt geopend, slaat de motor af en kan de motor niet worden ge start door
de automatische motorstartfunctie. Start in dat geval de motor volgens de
normale startprocedure. ( →Blz. 209, 213)
● Auto's met Multidrive CVT: Als de motor is uitgezet door het St op & Start-
systeem terwijl de selectiehendel in stand P of N staat en de m otorkap wordt
geopend, wordt de motor automatisch weer gestart.
● Auto's met handgeschakelde transmissie: Als de motor is uitgeze t door het
Stop & Start-systeem en de motorkap wordt geopend, slaat de mot or af en
kan de motor niet worden gestart door de automatische motorstar tfunctie.
Start in dat geval de motor volgens de normale startprocedure.
( →Blz. 209, 213)
● Als de motorkap wordt gesloten nadat de motor is gestart terwij l de motor-
kap was geopend, werkt het Stop & Start-systeem niet. Sluit de motorkap,
zet het contact UIT, wacht ten minste 30 seconden en start verv olgens de
motor.
■ Gebruik van het Stop & Start-systeem
●Auto's met handgeschakelde transmissie: Als de motor wordt uitgezet door
het Stop & Start-systeem en de selectiehendel in een andere sta nd dan N
wordt gezet terwijl het koppelingspedaal niet is ingetrapt, kli nkt er een zoe-
mer en gaat het controlelampje van het Stop & Start-systeem knipperen. Dit
geeft aan dat de motor alleen is uitgeschakeld door het Stop & Start-sys-
teem en niet helemaal is uitgezet.
● Gebruik het Stop & Start-systeem wanneer de auto tijdelijk word t stilgezet,
bijvoorbeeld bij verkeerslichten of kruispunten. Zet de motor v olledig uit
wanneer de auto voor langere tijd wordt stilgezet.
● Wanneer het systeem niet werkt, wordt geannuleerd of een storin g heeft,
worden waarschuwingsmeldingen (alleen auto's met een instrument enpa-
neel met 2 meters) en een waarschuwingszoemer gebruikt om de bestuur-
der te informeren. ( →Blz. 294)
● Auto's met Smart entry-systeem en startknop: Als de motor is ui tgezet door
het Stop & Start-systeem en de startknop wordt ingedrukt, slaat de motor af
en kan de motor niet worden gestart door de automatische motorstartfunc-
tie. Start in dat geval de motor volgens de normale startprocedure.
( →Blz. 209, 213)
● Wanneer de motor wordt herstart door het Stop & Start-systeem, is de
accessoireaansluiting mogelijk tijdelijk niet bruikbaar. Dit du idt echter niet op
een storing.
● Het plaatsen en verwijderen van elektrische onderdelen en draadloze appa-
raten is mogelijk van invloed op het Stop & Start-systeem. Neem voor meer
informatie contact op met een erkende Toyota-dealer of herstell er/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 291 Tuesday , November 1, 2016 10:28 AM

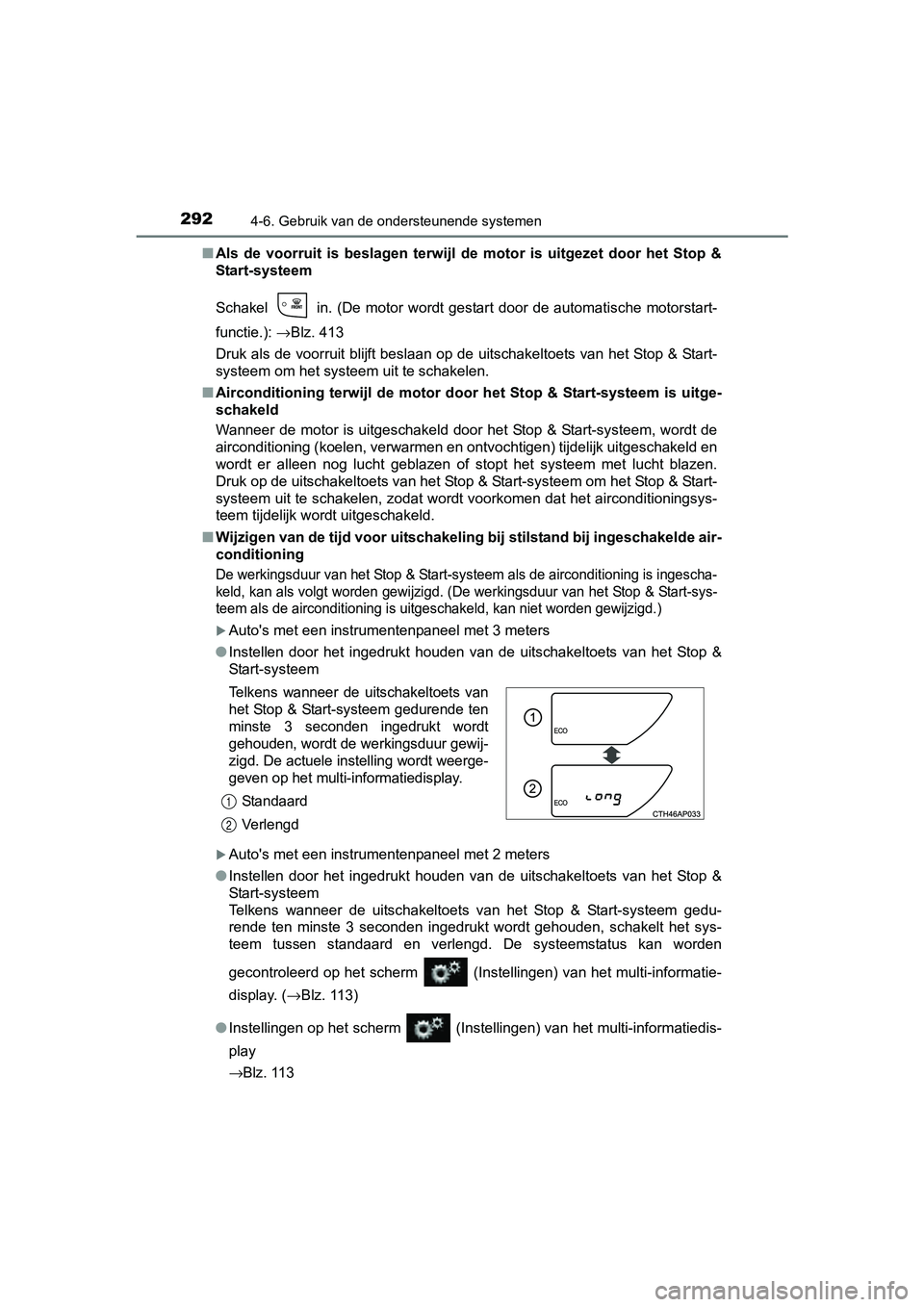

2924-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)■
Als de voorruit is beslagen terwijl de motor is uitgezet door h et Stop &
Start-systeem
Schakel in. (De motor wordt gestart door de automatische motor start-
functie.): →Blz. 413
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem om het systeem uit te schakelen.
■ Airconditioning terwijl de motor door het Stop & Start-systeem is uitge-
schakeld
Wanneer de motor is uitgeschakeld door het Stop & Start-systeem , wordt de
airconditioning (koelen, verwarmen en ontvochtigen) tijdelijk uitgeschakeld en
wordt er alleen nog lucht geblazen of stopt het systeem met luc ht blazen.
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen, zodat wordt voorkomen dat het aircond itioningsys-
teem tijdelijk wordt uitgeschakeld.
■ Wijzigen van de tijd voor uitschakeling bij stilstand bij inges chakelde air-
conditioning
De werkingsduur van het Stop & Start-syst eem als de airconditioning is ingescha-
keld, kan als volgt worden gewijzigd. (De werkingsduur van het Stop & Start-sys-
teem als de airconditioning is uitgeschakeld, kan niet worden g ewijzigd.)
Auto's met een instrumentenpaneel met 3 meters
● Instellen door het ingedrukt houden van de uitschakeltoets van het Stop &
Start-systeem
Auto's met een instrumentenpaneel met 2 meters
● Instellen door het ingedrukt houden van de uitschakeltoets van het Stop &
Start-systeem
Telkens wanneer de uitschakeltoets van het Stop & Start-systeem gedu-
rende ten minste 3 seconden ingedrukt wordt gehouden, schakelt het sys-
teem tussen standaard en verlengd. De systeemstatus kan worden
gecontroleerd op het scherm (Instellingen) van het multi-infor matie-
display. ( →Blz. 113)
● Instellingen op het scherm (Instellingen) van het multi-inform atiedis-
play
→Blz. 113
Telkens wanneer de uitschakeltoets van
het Stop & Start-systeem gedurende ten
minste 3 seconden ingedrukt wordt
gehouden, wordt de werkingsduur gewij-
zigd. De actuele instelling wordt weerge-
geven op het multi-informatiedisplay.
Standaard
Verlengd
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 292 Tuesday , November 1, 2016 10:28 AM

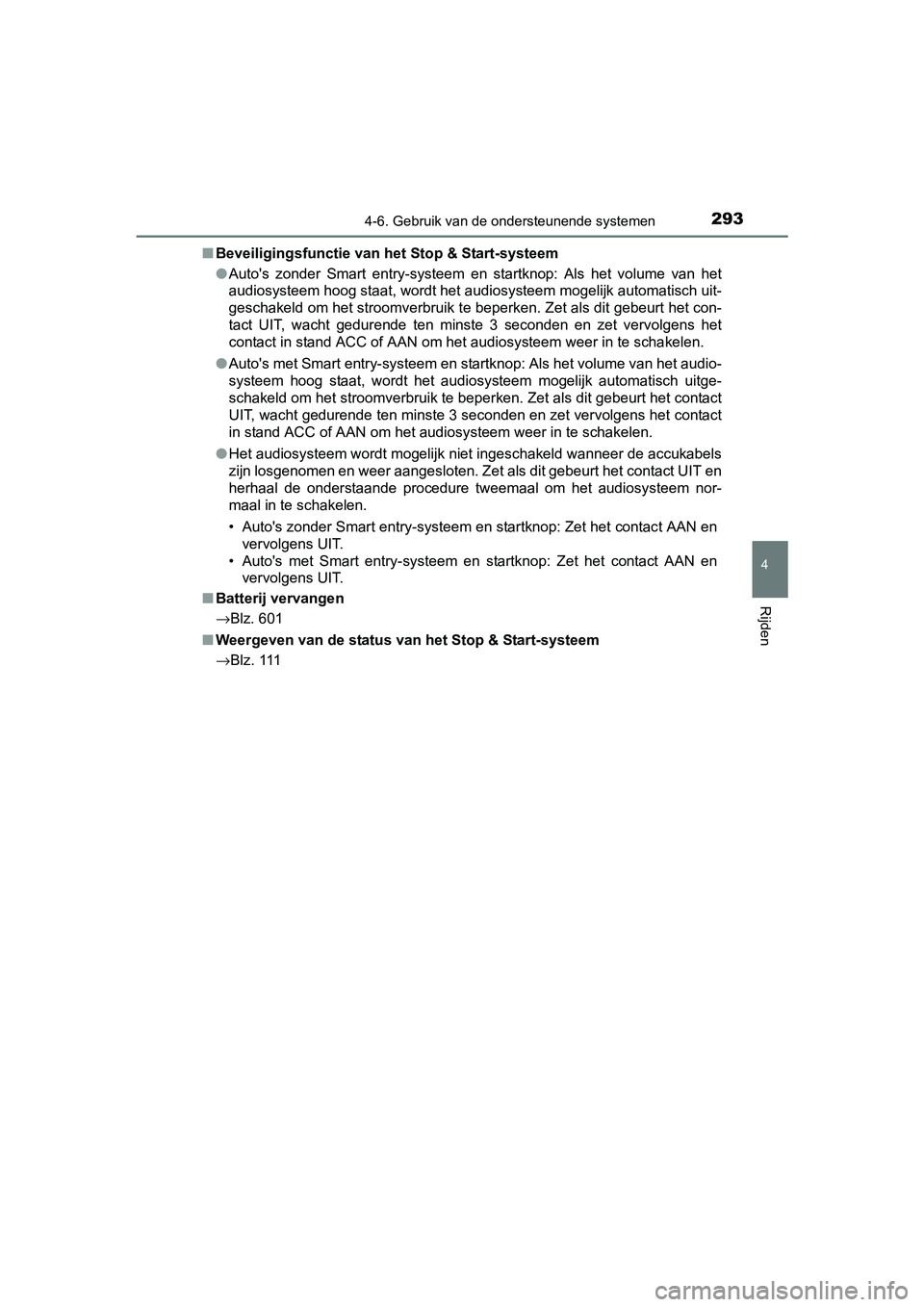

2934-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
■Beveiligingsfunctie van het Stop & Start-systeem
●Auto's zonder Smart entry-systeem en startknop: Als het volume van het
audiosysteem hoog staat, wordt het audiosysteem mogelijk automa tisch uit-
geschakeld om het stroomverbruik te beperken. Zet als dit gebeu rt het con-
tact UIT, wacht gedurende ten minste 3 seconden en zet vervolgens het
contact in stand ACC of AAN om het audiosysteem weer in te scha kelen.
● Auto's met Smart entry-systeem en startknop: Als het volume van het audio-
systeem hoog staat, wordt het audiosysteem mogelijk automatisch uitge-
schakeld om het stroomverbruik te beperken. Zet als dit gebeurt het contact
UIT, wacht gedurende ten minste 3 seconden en zet vervolgens het contact
in stand ACC of AAN om het audiosysteem weer in te schakelen.
● Het audiosysteem wordt mogelijk niet ingeschakeld wanneer de ac cukabels
zijn losgenomen en weer aangesloten. Zet als dit gebeurt het co ntact UIT en
herhaal de onderstaande procedure tweemaal om het audiosysteem nor-
maal in te schakelen.
• Auto's zonder Smart entry-systeem en startknop: Zet het contac t AAN en
vervolgens UIT.
• Auto's met Smart entry-systeem en startknop: Zet het contact A AN en
vervolgens UIT.
■ Batterij vervangen
→Blz. 601
■ Weergeven van de status van het Stop & Start-systeem
→B l z . 111
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 293 Tuesday , November 1, 2016 10:28 AM

2944-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)■
Meldingen multi-informatiedispl ay (auto's met een instrumentenp aneel
met 2 meters)
In de volgende gevallen kunnen en een melding worden weergege-
ven op het multi-informatiedisplay.
● Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem
MeldingDetails
“Depress brake
firmly to activate”
(trap het rempe-
daal ver in om te
activeren)Het rempedaal wordt niet diep genoeg inge-
trapt. Als het rempedaal dieper wordt ingetrapt,
werkt het systeem.
“For climate con-
trol” (voor klimaat-
regeling)
• De airconditioning wordt gebruikt wan- neer de omgevingstemperatuur hoog of
laag is.
Het systeem treedt in werking wanneer het
verschil tussen de ingestelde temperatuur en
de temperatuur in het interieur te klein is.
• is AAN.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 294 Tuesday , November 1, 2016 10:28 AM

2954-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
“Battery charging”
(accu aan het
opladen)
• De accu is mogelijk bijna leeg.Het uitschakelen van de motor is tijdelijk niet
mogelijk om voorrang te geven aan het laden
van de accu, maar als de motor kortstondig
draait, wordt het uitschakelen van de motor
toegestaan.
• Mogelijk wordt een onderhoudslaadpro-
cedure uitgevoerd (Voorbeeld: kort na het
vervangen van de accu of het verwijderen
van de accupolen, enz.)
Wanneer de onderhoudslaadprocedure na
ongeveer 5 - 40 minuten is voltooid, kan het
systeem worden bediend.
• De motor is mogelijk herstart terwijl de motorkap was geopend.
Sluit de motorkap, zet het contact UIT, wacht
even en start vervolgens de motor.
• De accu is mogelijk koud. Wanneer de motor kortstondig draait, kan het
systeem herstellen door dat de temperatuur
in de motorruimte stijgt.
• De accu is mogelijk zeer heet.
Als de motor is uitgeschakeld en u de motor-
ruimte voldoende laat afkoelen, herstelt het
systeem.
“For brake system”
(voor remsysteem)
• De auto rijdt op grote hoogte.
• Het vacuüm van de rembekrachtiger is te laag.
Wanneer het vacuüm van de rembekrachti-
ger een bepaald niveau bereikt, wordt het
systeem ingeschakeld.
“Bonnet open.”
(motorkap open)
De motor is gestart terwijl de motorkap was
geopend. Sluit om het systeem in te schakelen de
motorkap, zet het contact UIT, wacht even en
start vervolgens de motor.
“Driver seat belt
unbuckled”
(bestuurdersgordel
los)
De veiligheidsgordel van de bestuurder is
niet vastgemaakt.
“Non-dedicated bat-
tery” (niet-speci-
fieke batterij)
(Alleen 8NR-FTS
motor)
Er is mogelijk een niet-specifieke batterij
voor het Stop & Start-systeem geplaatst. Het Stop & Start-systeem werkt niet. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
MeldingDetails
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 295 Tuesday , November 1, 2016 10:28 AM

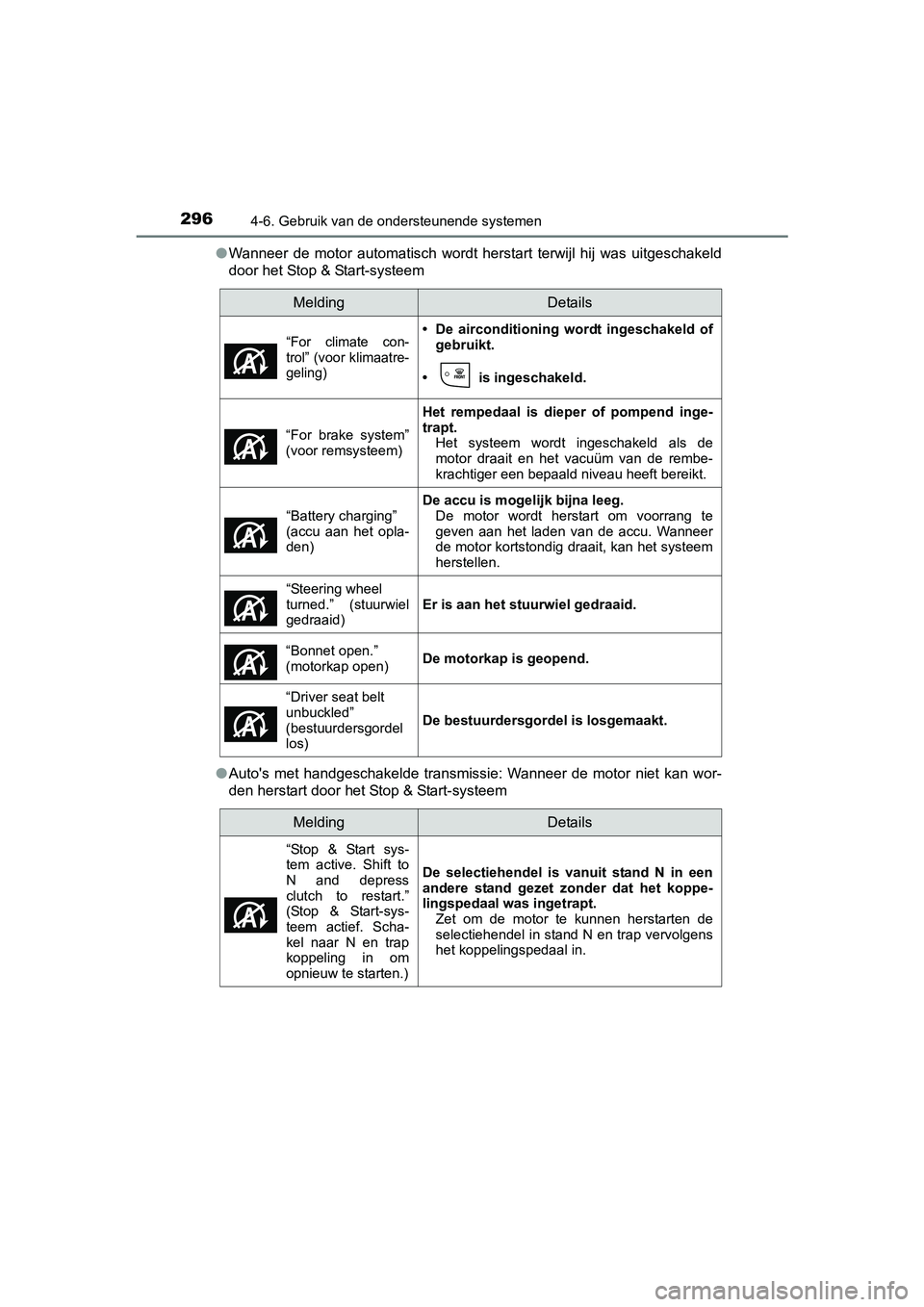

2964-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)●
Wanneer de motor automatisch wordt herstart terwijl hij was uit geschakeld
door het Stop & Start-systeem
● Auto's met handgeschakelde transmissie: Wanneer de motor niet k an wor-
den herstart door het Stop & Start-systeem
MeldingDetails
“For climate con-
trol” (voor klimaatre-
geling)• De airconditioning wordt ingeschakeld of gebruikt.
• is ingeschakeld.
“For brake system”
(voor remsysteem)
Het rempedaal is dieper of pompend inge-
trapt. Het systeem wordt ingeschakeld als de
motor draait en het vacuüm van de rembe-
krachtiger een bepaald niveau heeft bereikt.
“Battery charging”
(accu aan het opla-
den)
De accu is mogel ijk bijna leeg.
De motor wordt herstart om voorrang te
geven aan het laden van de accu. Wanneer
de motor kortstondig draait, kan het systeem
herstellen.
“Steering wheel
turned.” (stuurwiel
gedraaid)
Er is aan het stuurwiel gedraaid.
“Bonnet open.”
(motorkap open)
De motorkap is geopend.
“Driver seat belt
unbuckled”
(bestuurdersgordel
los)
De bestuurdersgordel is losgemaakt.
MeldingDetails
“Stop & Start sys-
tem active. Shift to
N and depress
clutch to restart.”
(Stop & Start-sys-
teem actief. Scha-
kel naar N en trap
koppeling in om
opnieuw te starten.)
De selectiehendel is vanuit stand N in een
andere stand gezet zonder dat het koppe-
lingspedaal was ingetrapt. Zet om de motor te kunnen herstarten de
selectiehendel in stand N en trap vervolgens
het koppelingspedaal in.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 296 Tuesday , November 1, 2016 10:28 AM
