2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

6098-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
8
Bij problemen

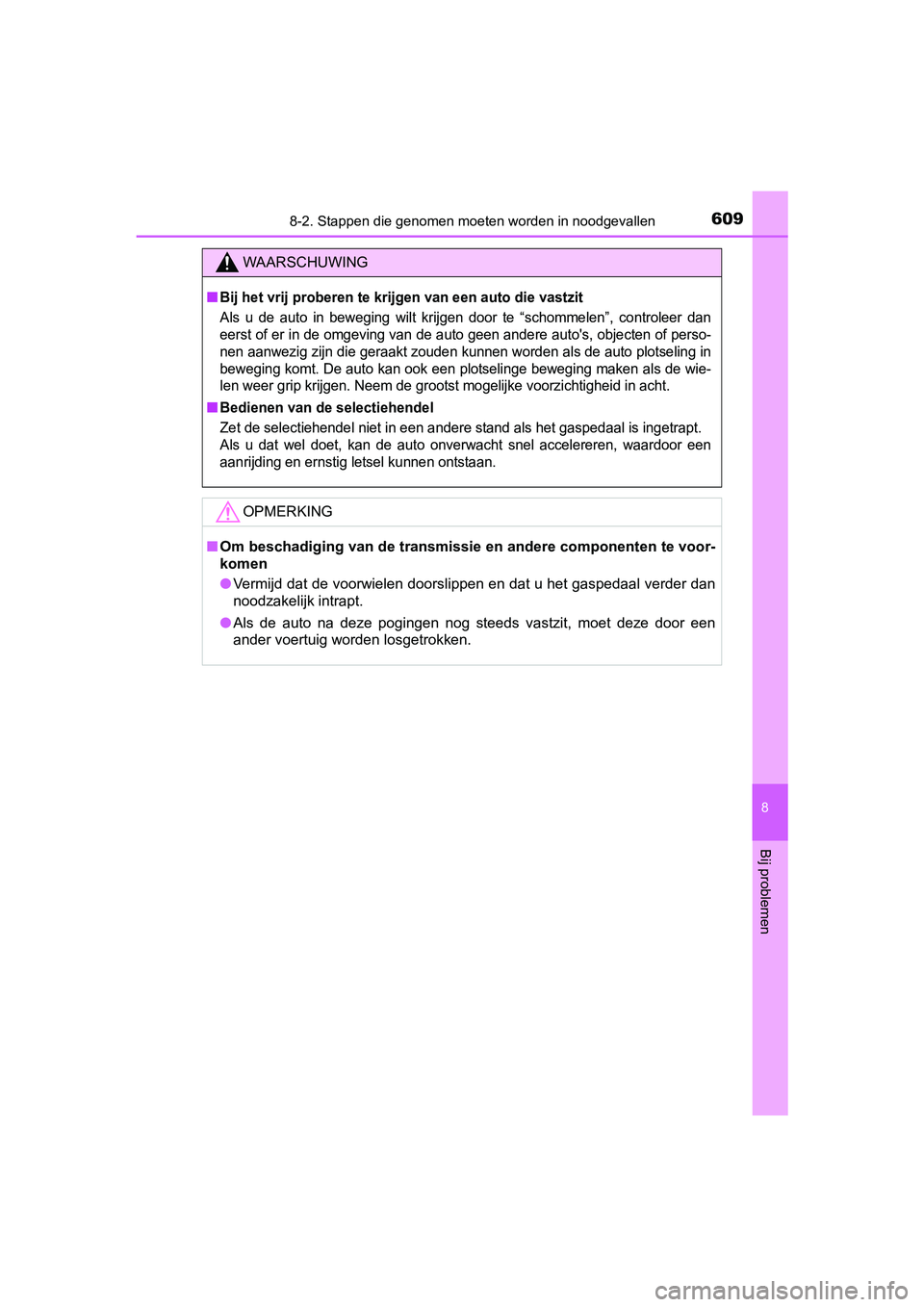

WAARSCHUWING
■Bij het vrij proberen te krijg en van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of perso-
nen aanwezig zijn die geraakt zouden kunnen worden als de auto plotseling in
beweging komt. De auto kan ook een plotselinge beweging maken a ls de wie-
len weer grip krijgen. Neem de grootst mogelijke voorzichtighei d in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, wa ardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Om beschadiging van de transmissi e en andere componenten te voor-
komen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 609 Tuesday , November 1, 2016 10:28 AM

6108-2. Stappen die genomen moeten worden in noodgevallen
AURIS Touring Sports_EE (12L13E)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 610 Tuesday , November 1, 2016 10:28 AM

611
9Voertuigspecificaties
AURIS Touring Sports_EE (12L13E)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 612
Informatie over brandstof ... 633
9-2. Persoonlijke voorkeursin- stellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 635
9-3. Initialisatie Te initialiseren onderdelen....................... 642
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 611 Tuesday , November 1, 2016 10:28 AM

612
AURIS Touring Sports_EE (12L13E)

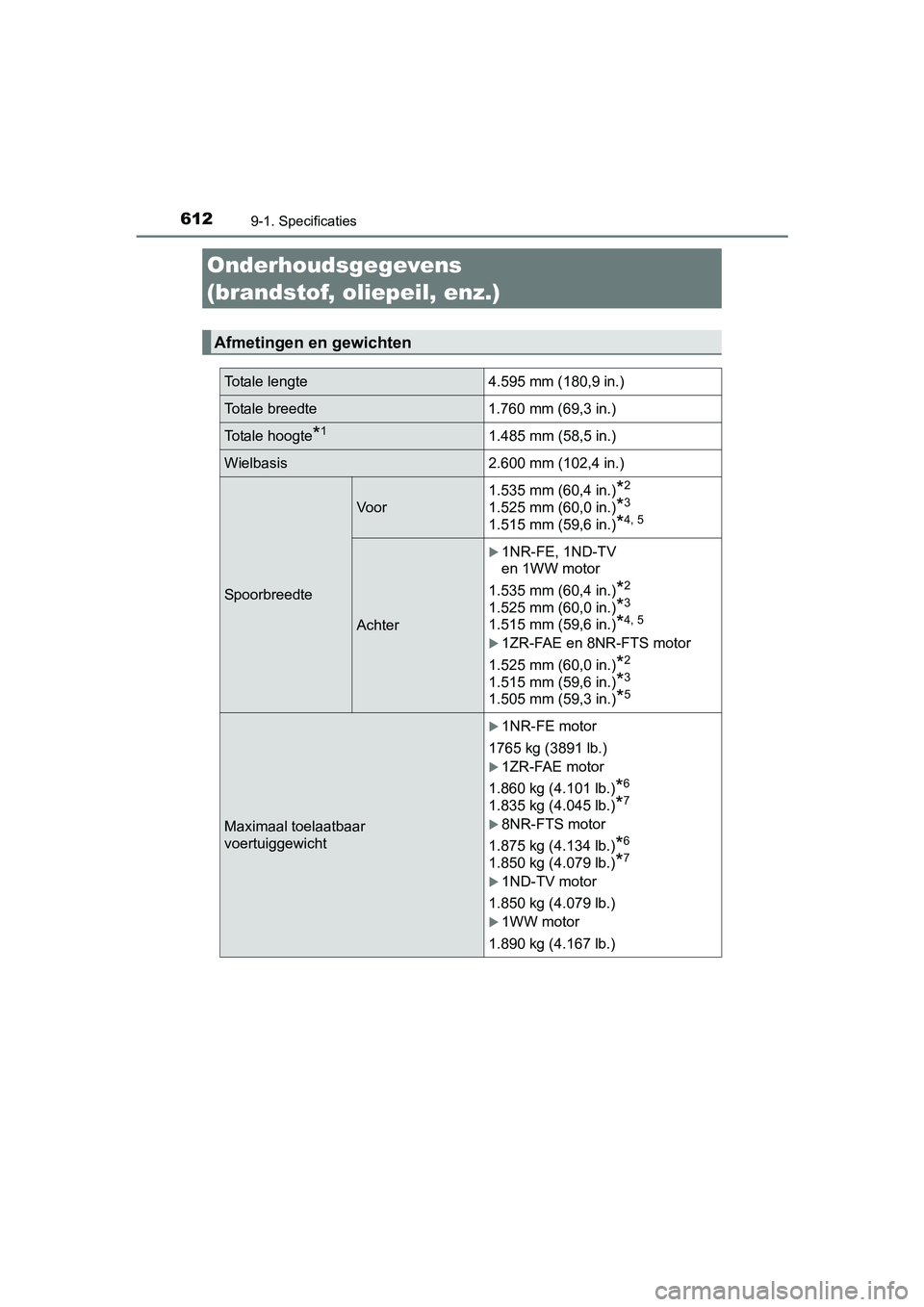

9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.595 mm (180,9 in.)
Totale breedte1.760 mm (69,3 in.)
Totale hoogte*11.485 mm (58,5 in.)
Wielbasis 2.600 mm (102,4 in.)
Spoorbreedte
Voor1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4, 5
Achter
1NR-FE, 1ND-TV
en 1WW motor
1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4, 5
1ZR-FAE en 8NR-FTS motor
1.525 mm (60,0 in.)
*2
1.515 mm (59,6 in.)*3
1.505 mm (59,3 in.)*5
Maximaal toelaatbaar
voertuiggewicht
1NR-FE motor
1765 kg (3891 lb.)
1ZR-FAE motor
1.860 kg (4.101 lb.)
*6
1.835 kg (4.045 lb.)*7
8NR-FTS motor
1.875 kg (4.134 lb.)
*6
1.850 kg (4.079 lb.)*7
1ND-TV motor
1.850 kg (4.079 lb.)
1WW motor
1.890 kg (4.167 lb.)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 612 Tuesday , November 1, 2016 10:28 AM

6139-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties
*1: Ongeladen auto
*2: Auto's met 195/65R15 banden
*3: Met 205/55R16 banden
*4: Auto's met 215/45R17 banden
*5: Auto's met 225/45R17 banden
*6: Auto's met Multidrive CVT
*7: Auto's met handgeschakelde transmissie

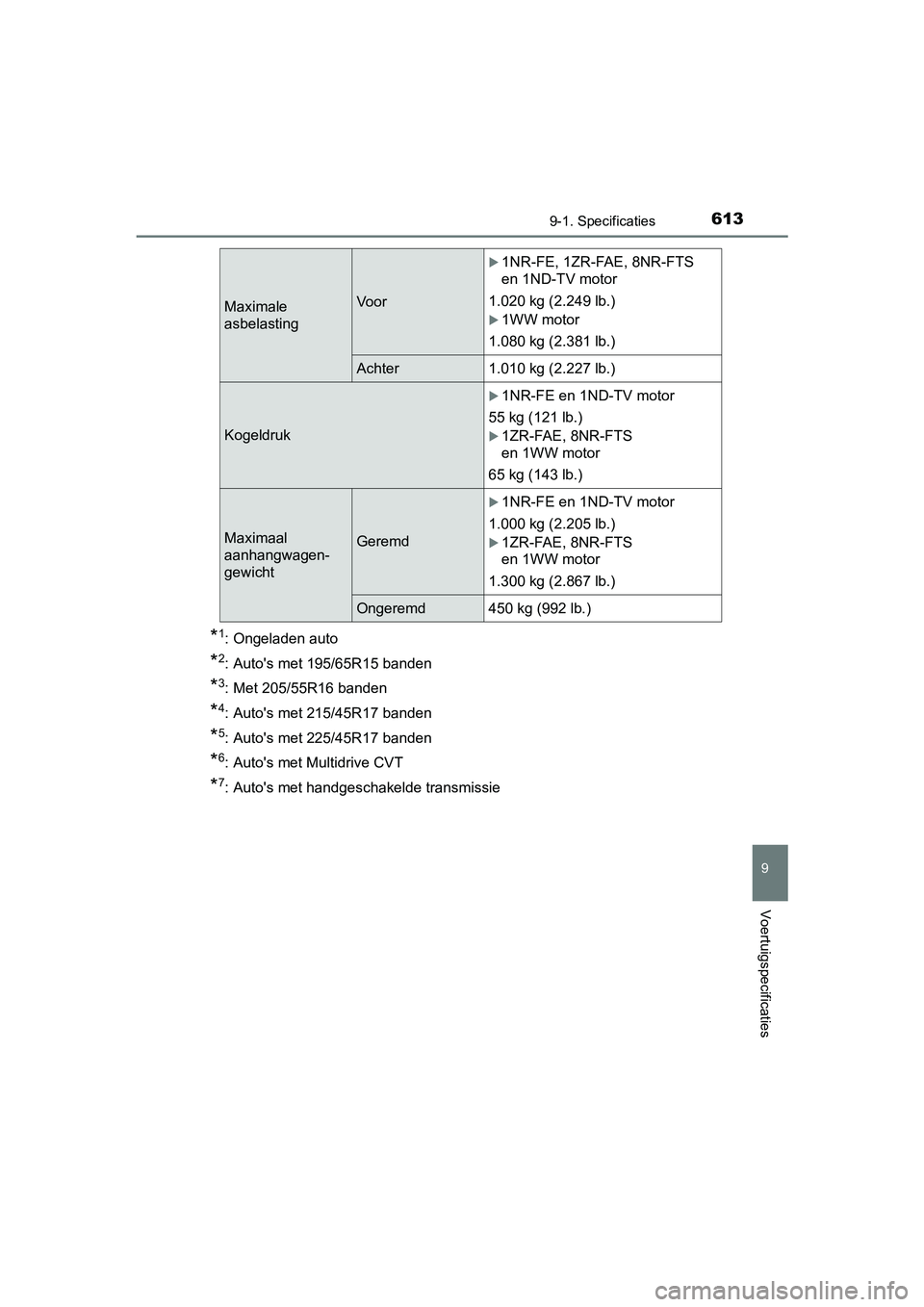

Maximale
asbelastingVoor
1NR-FE, 1ZR-FAE, 8NR-FTS
en 1ND-TV motor
1.020 kg (2.249 lb.)
1WW motor
1.080 kg (2.381 lb.)
Achter 1.010 kg (2.227 lb.)
Kogeldruk
1NR-FE en 1ND-TV motor
55 kg (121 lb.)
1ZR-FAE, 8NR-FTS
en 1WW motor
65 kg (143 lb.)
Maximaal
aanhangwagen-
gewichtGeremd
1NR-FE en 1ND-TV motor
1.000 kg (2.205 lb.)
1ZR-FAE, 8NR-FTS
en 1WW motor
1.300 kg (2.867 lb.)
Ongeremd 450 kg (992 lb.)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 613 Tuesday , November 1, 2016 10:28 AM

6149-1. Specificaties
AURIS Touring Sports_EE (12L13E)■

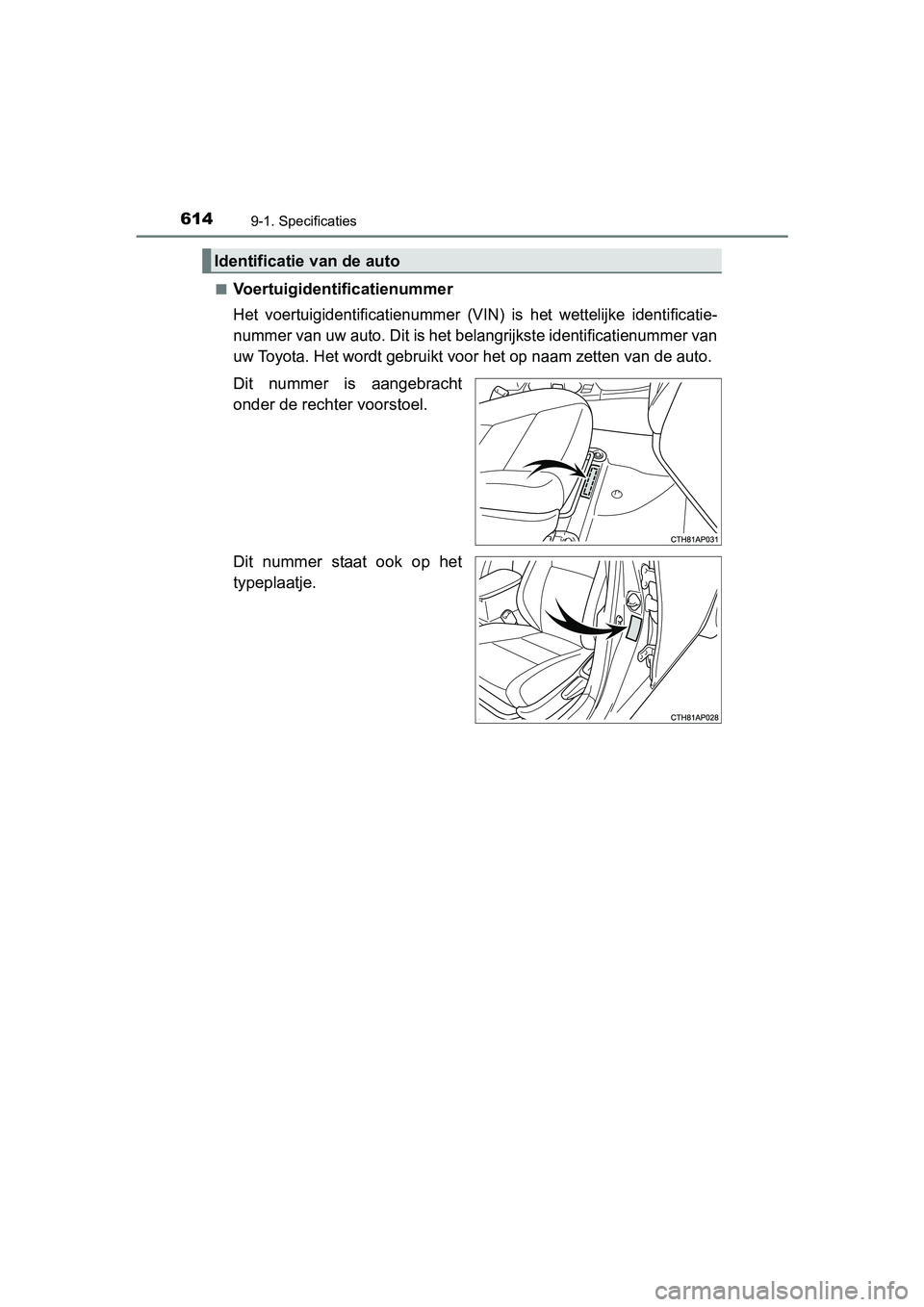

Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identif
icatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r van
uw Toyota. Het wordt gebruikt voor het op naam zetten van de au to.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 614 Tuesday , November 1, 2016 10:28 AM

6159-1. Specificaties
AURIS Touring Sports_EE (12L13E)
9
Voertuigspecificaties

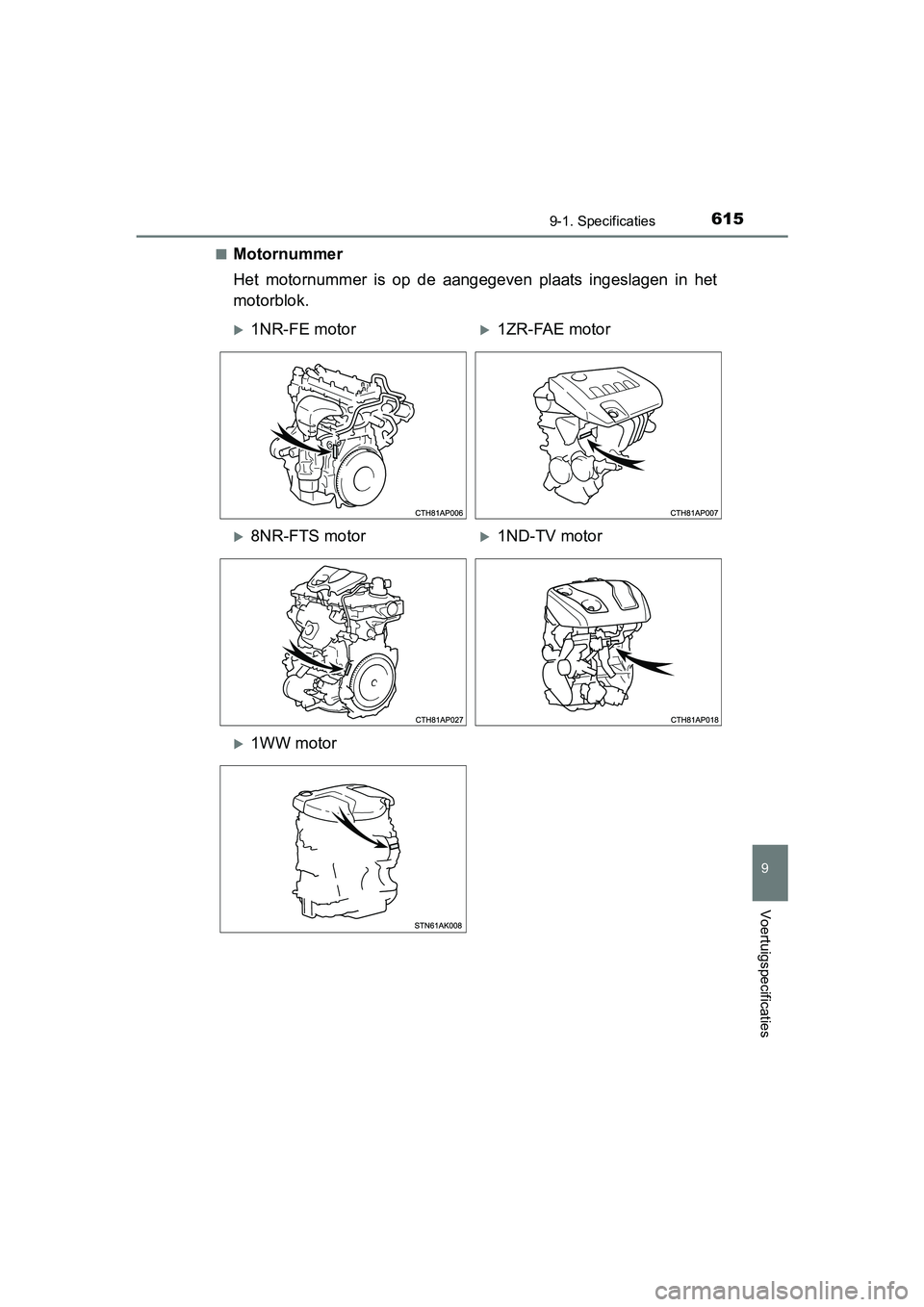

■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
1NR-FE motor1ZR-FAE motor
8NR-FTS motor1ND-TV motor
1WW motor
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 615 Tuesday , November 1, 2016 10:28 AM

6169-1. Specificaties
AURIS Touring Sports_EE (12L13E)

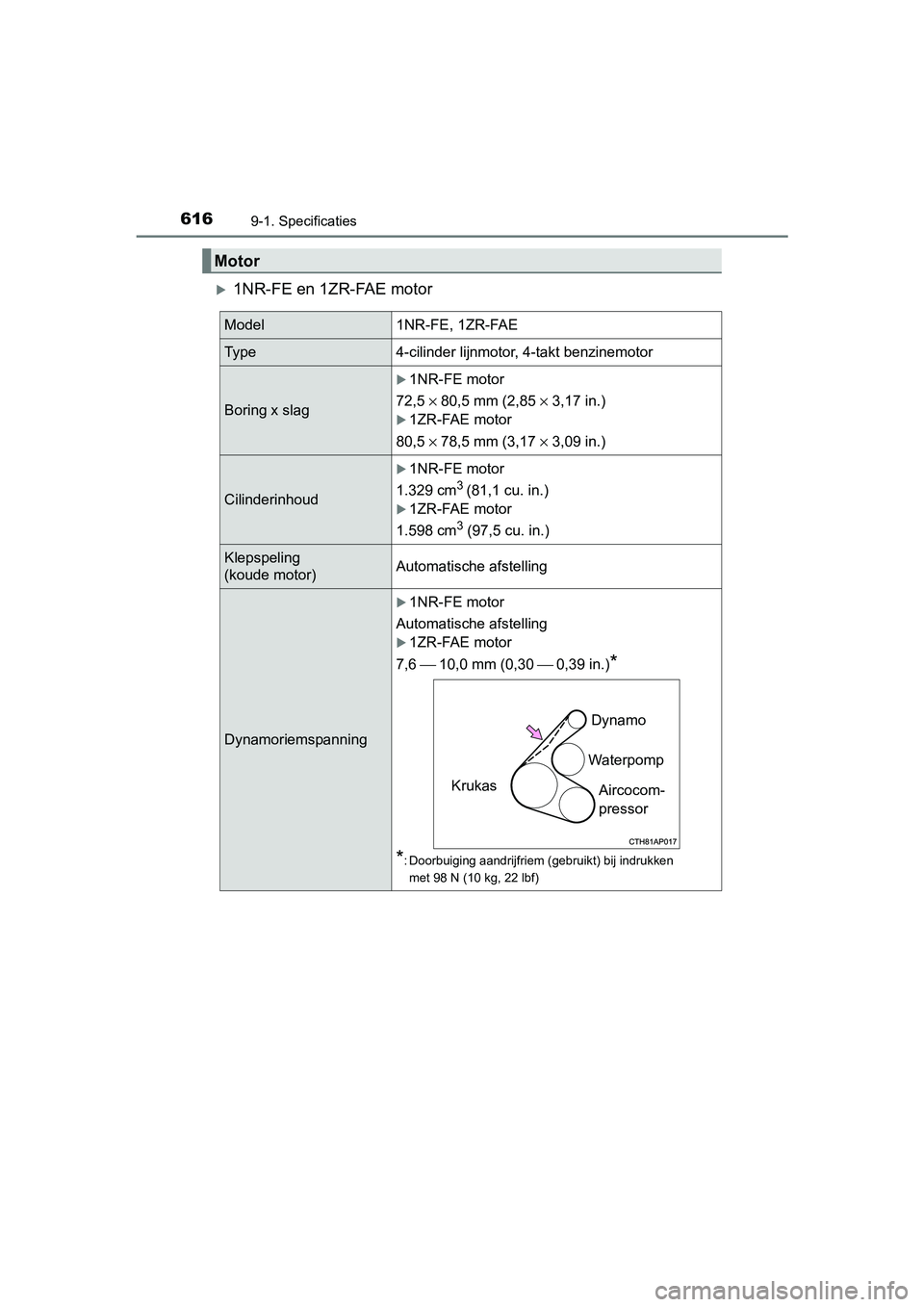

1NR-FE en 1ZR-FAE motor
Motor
Model1NR-FE, 1ZR-FAE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag
1NR-FE motor
72,5 × 80,5 mm (2,85 × 3,17 in.)
1ZR-FAE motor
80,5 × 78,5 mm (3,17 × 3,09 in.)
Cilinderinhoud
1NR-FE motor
1.329 cm
3 (81,1 cu. in.)
1ZR-FAE motor
1.598 cm
3 (97,5 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
Dynamoriemspanning
1NR-FE motor
Automatische afstelling
1ZR-FAE motor
7,6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)
*
*
: Doorbuiging aandrijfriem ( gebruikt) bij indrukken
met 98 N (10 kg, 22 lbf)
Dynamo
Waterpomp Aircocom-
pressor
Krukas
AURIS Touring Sports_OM_Europe
_OM12L13E.book Page 616 Tuesday , November 1, 2016 10:28 AM
