2017 TOYOTA AURIS TOURING SPORTS Instructieboekje (in Dutch)

4657-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

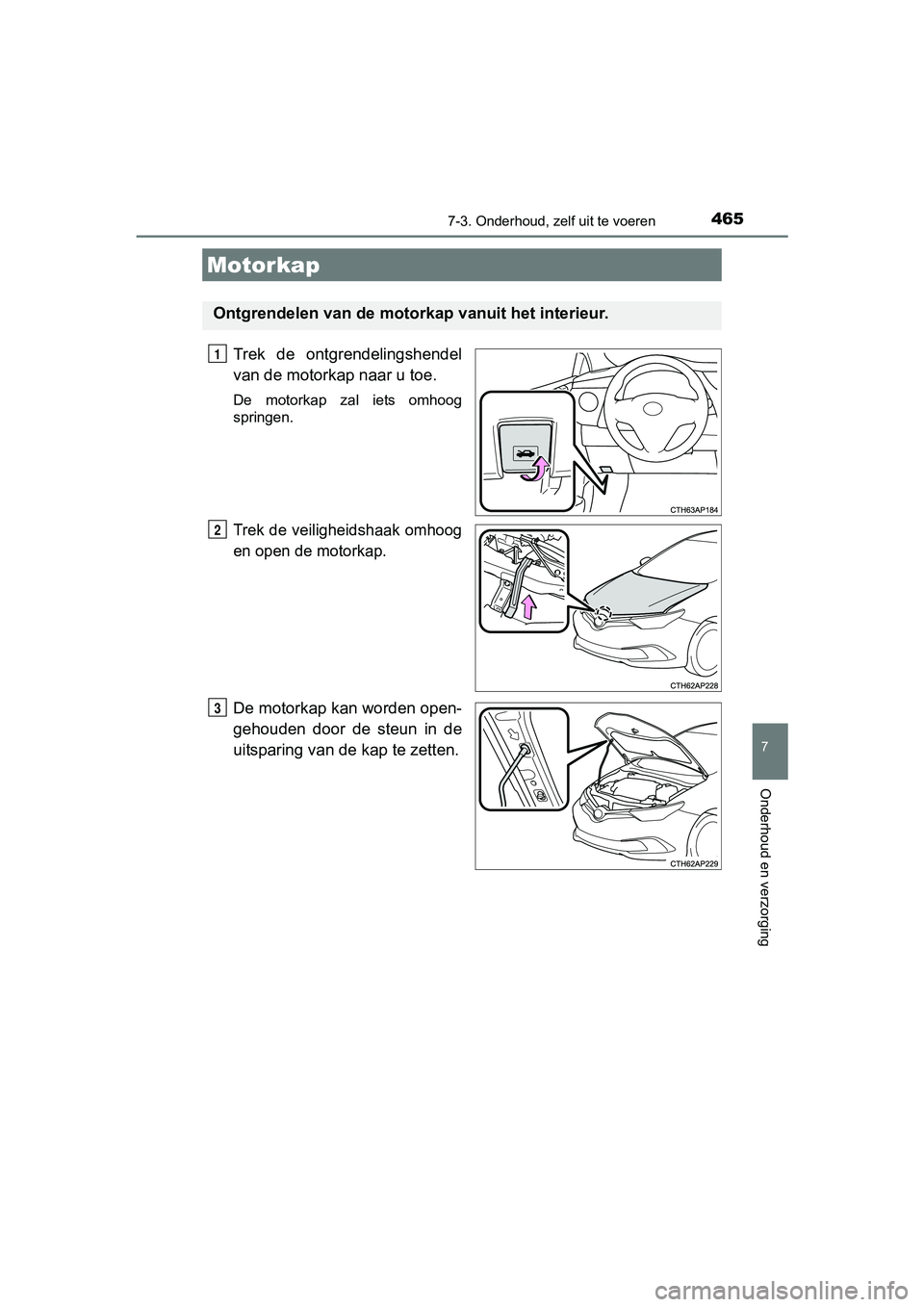

Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak omhoog
en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 465 Tuesday , November 1, 2016 10:28 AM

4667-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

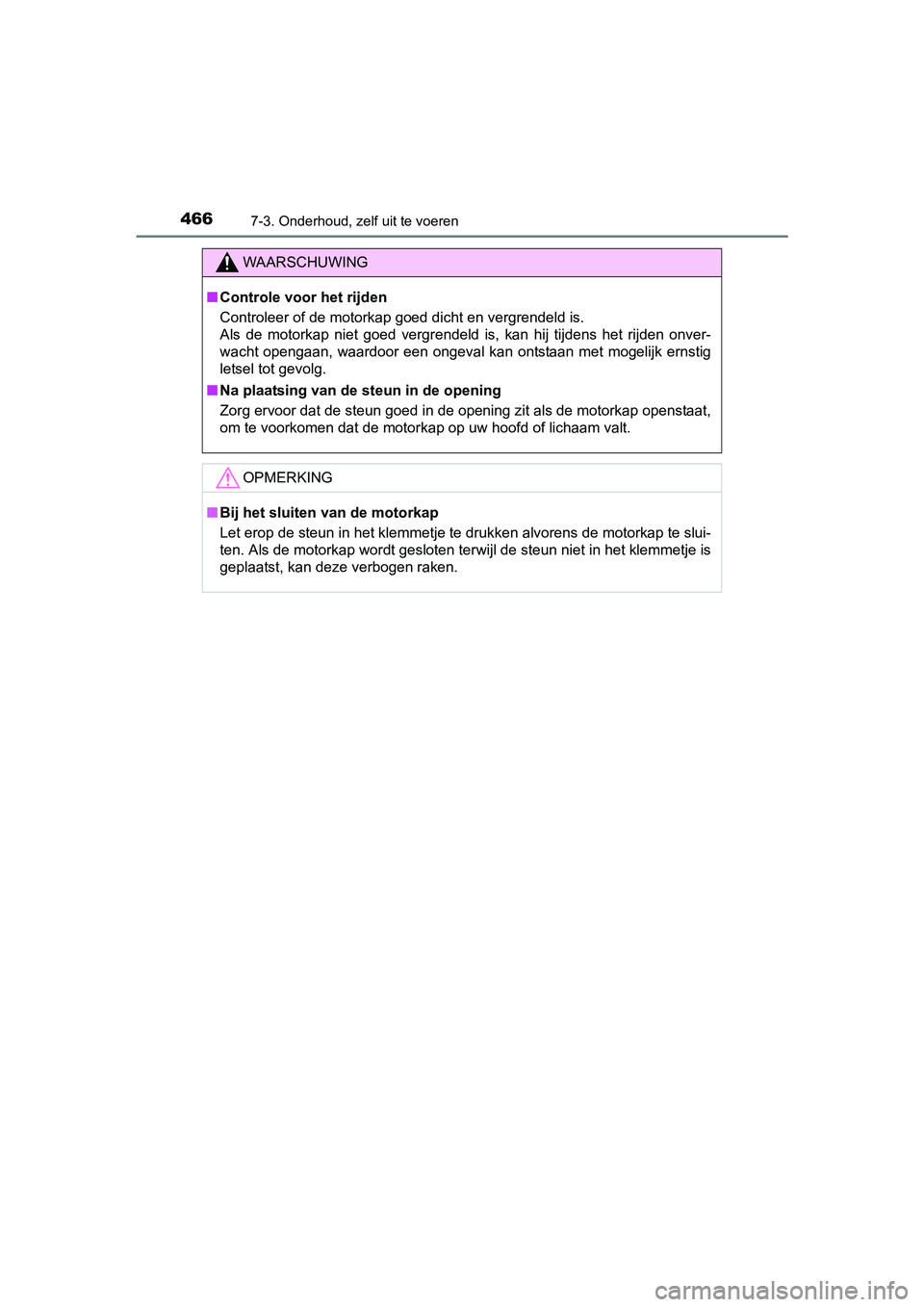

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in he t klemmetje is
geplaatst, kan deze verbogen raken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 466 Tuesday , November 1, 2016 10:28 AM

4677-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
◆Voor
◆Achter
Type A
Type B

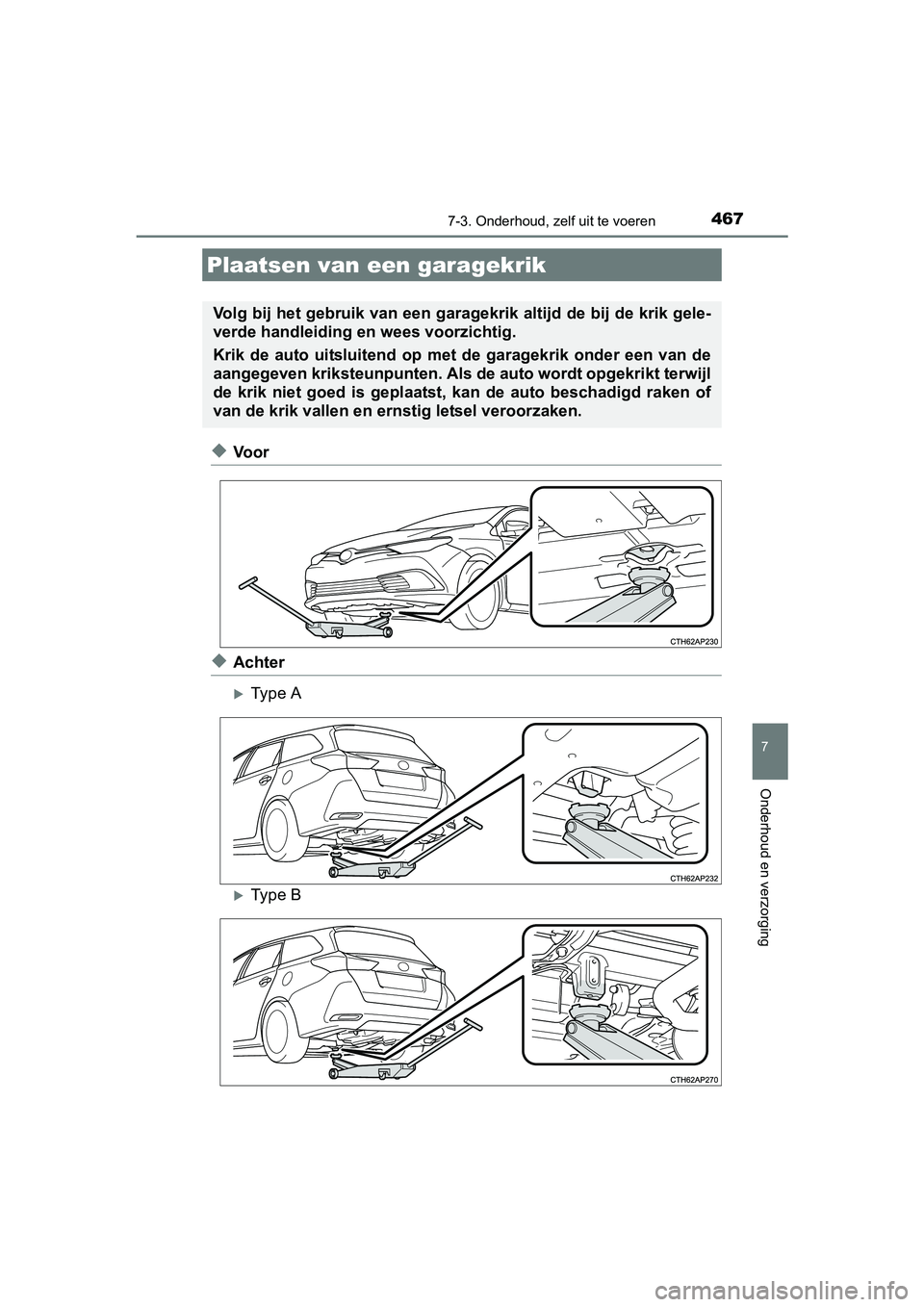

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 467 Tuesday , November 1, 2016 10:28 AM

4687-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

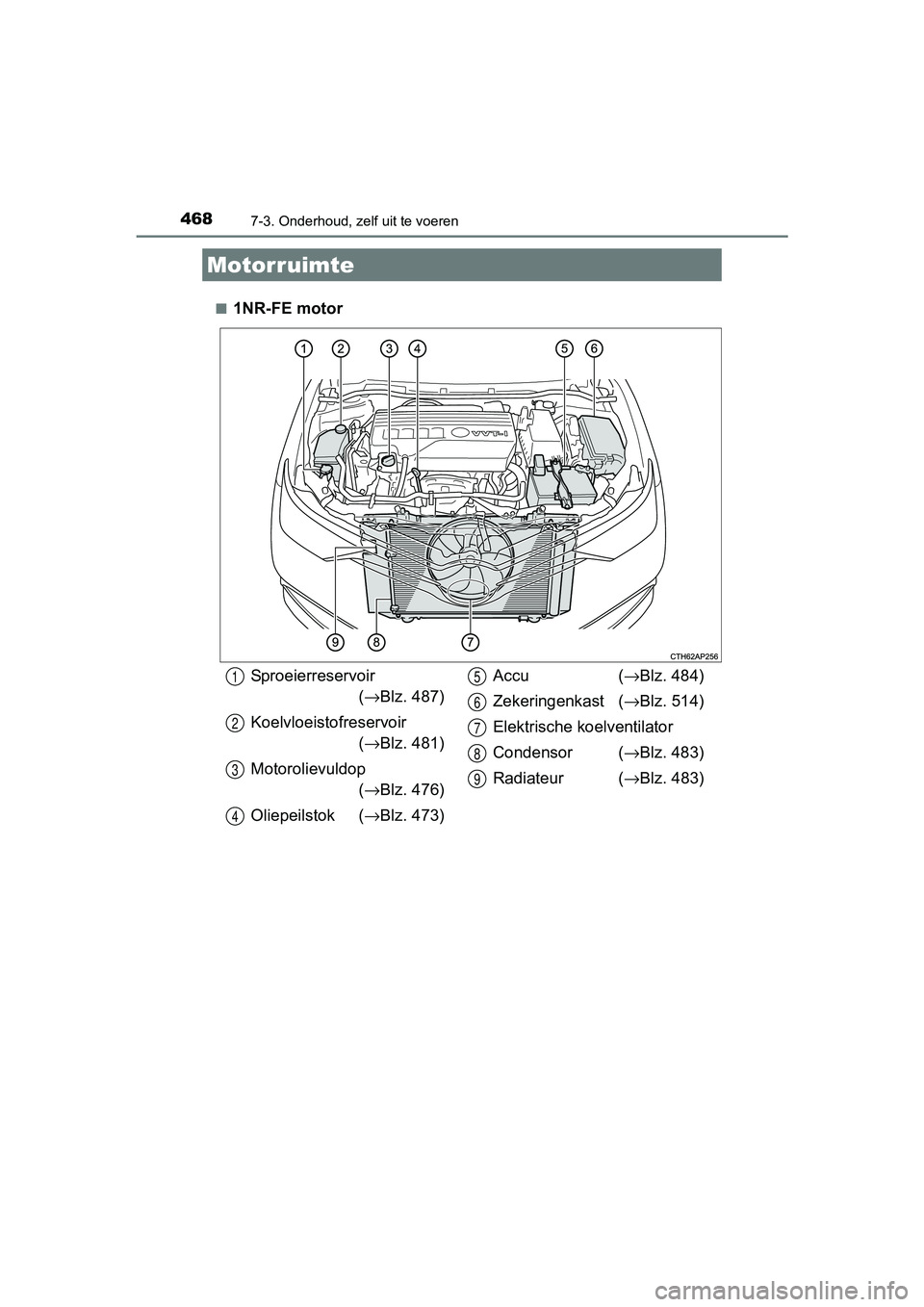

1NR-FE motor
Motorruimte
Sproeierreservoir
(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Elektrische koelventilator
Condensor ( →Blz. 483)
Radiateur ( →Blz. 483)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 468 Tuesday , November 1, 2016 10:28 AM

4697-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

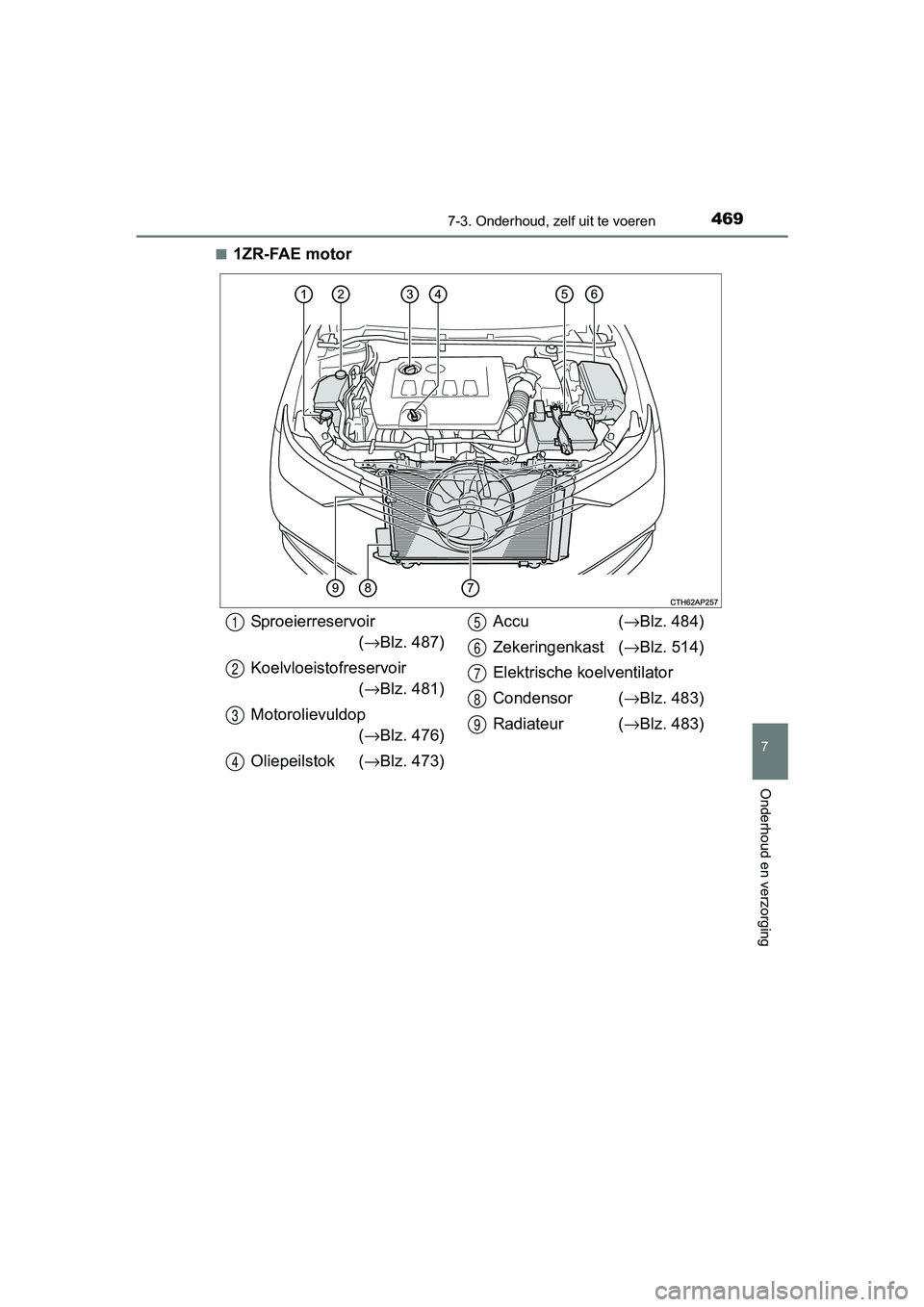

■1ZR-FAE motor
Sproeierreservoir(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Elektrische koelventilator
Condensor ( →Blz. 483)
Radiateur ( →Blz. 483)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 469 Tuesday , November 1, 2016 10:28 AM

4707-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

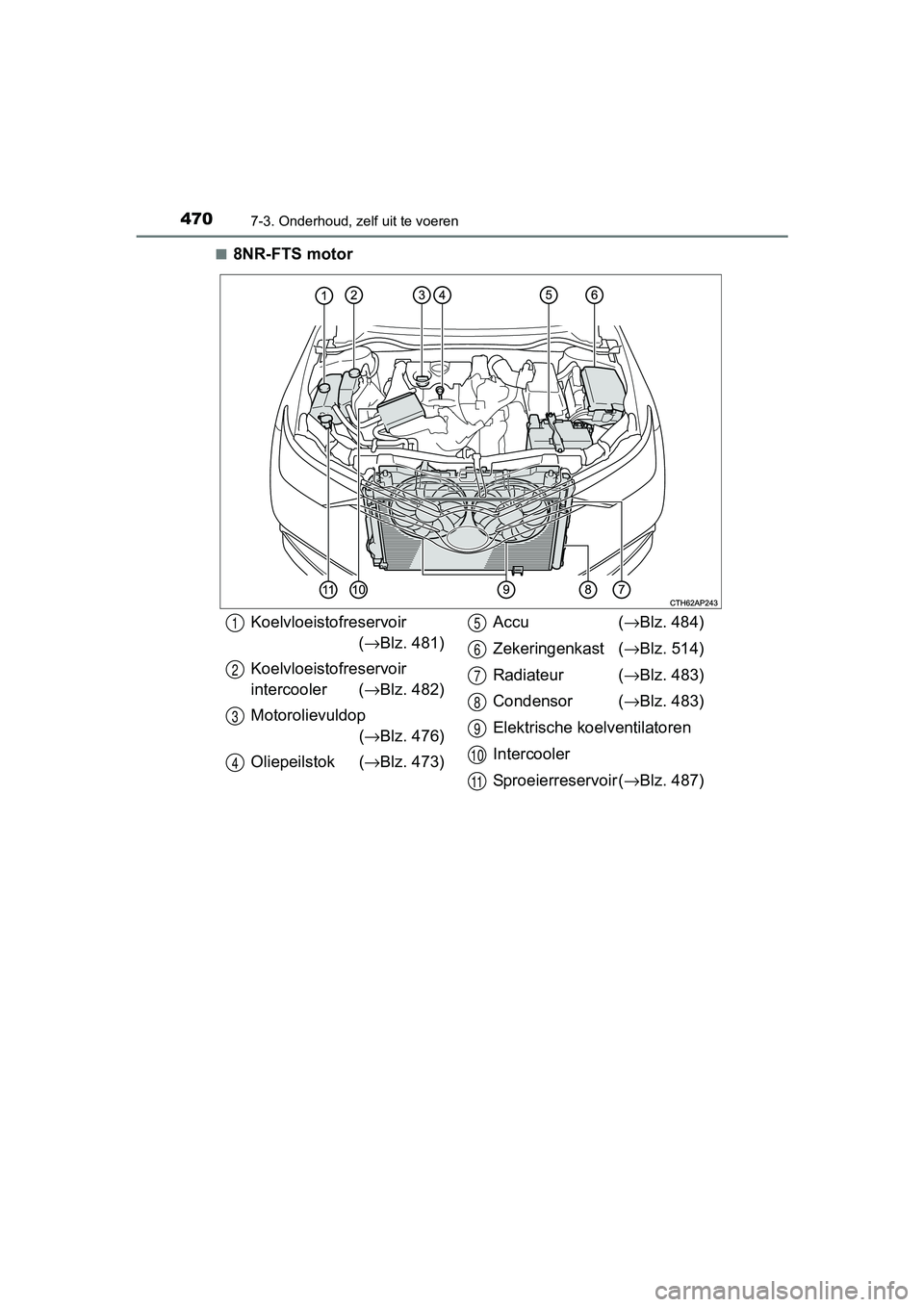

8NR-FTS motor
Koelvloeistofreservoir
(→ Blz. 481)
Koelvloeistofreservoir
intercooler ( →Blz. 482)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Radiateur ( →Blz. 483)
Condensor ( →Blz. 483)
Elektrische koelventilatoren
Intercooler
Sproeierreservoir ( →Blz. 487)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 470 Tuesday , November 1, 2016 10:28 AM

4717-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

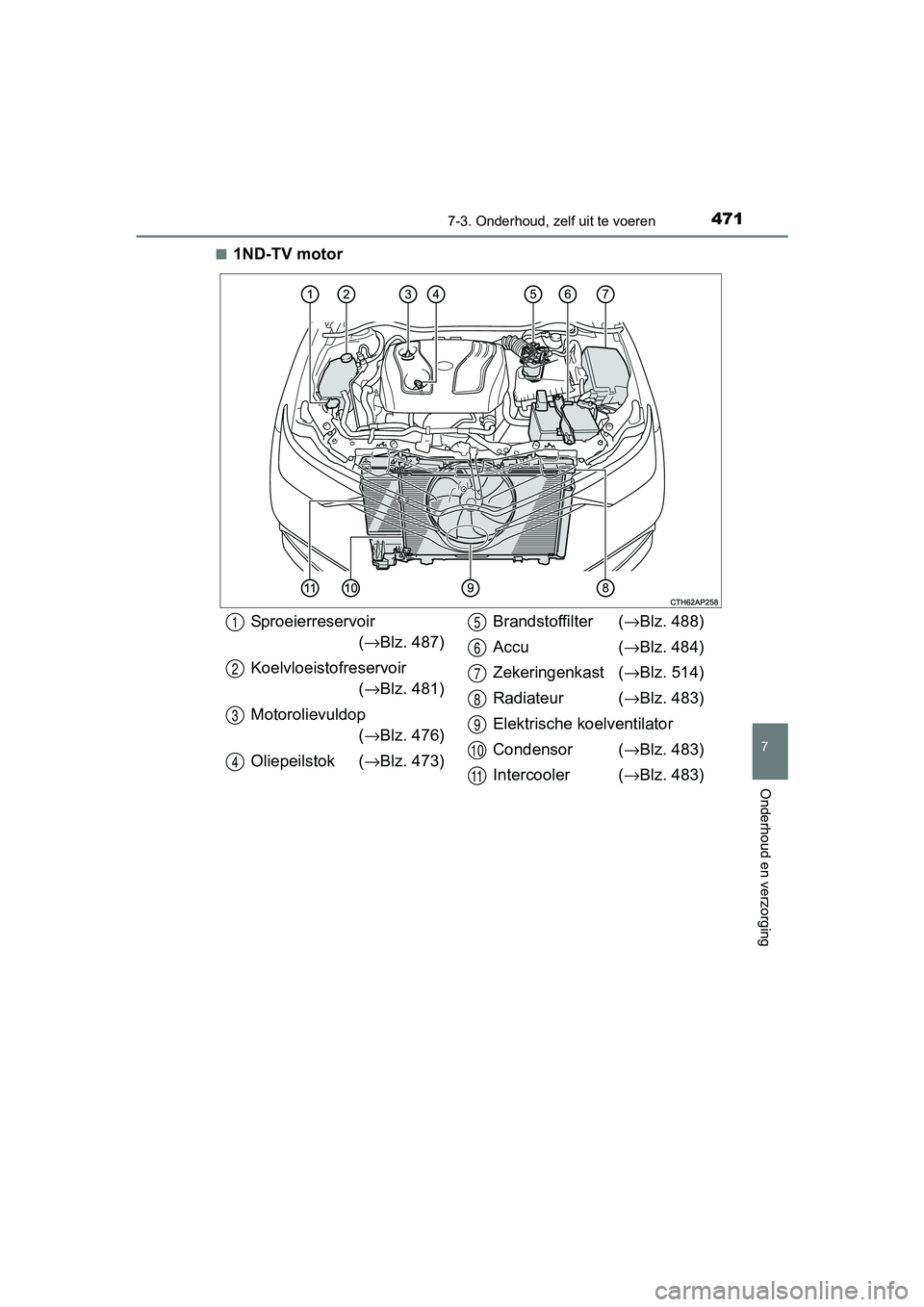

■1ND-TV motor
Sproeierreservoir(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Brandstoffilter (
→Blz. 488)
Accu (→ Blz. 484)
Zekeringenkast ( →Blz. 514)
Radiateur ( →Blz. 483)
Elektrische koelventilator
Condensor ( →Blz. 483)
Intercooler ( →Blz. 483)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 471 Tuesday , November 1, 2016 10:28 AM

4727-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■
1WW motor
Sproeierreservoir
(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Brandstoffilter (
→Blz. 489)
Zekeringenkast ( →Blz. 514)
Accu (→ Blz. 484)
Condensor ( →Blz. 483)
Elektrische koelventilatoren
Intercooler ( →Blz. 483)
Radiateur ( →Blz. 483)1
2
3
4
5
6
7
8
9
10
11
