2814-5. Toyota Safety Sense
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)

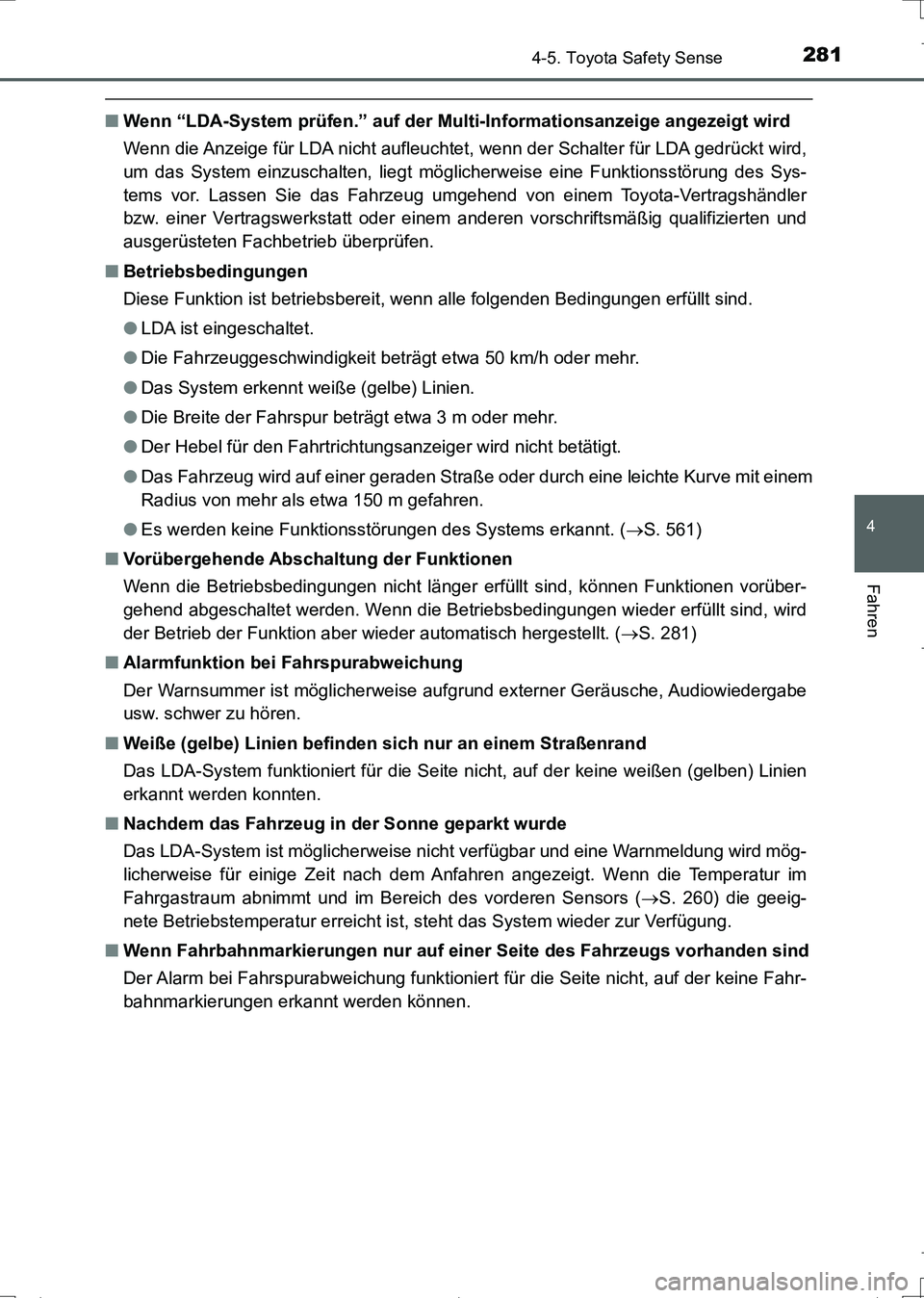

■Wenn “LDA-System prüfen.” auf der Multi-Informationsanzeige angezeigt wird
Wenn die Anzeige für LDA nicht aufleuchtet, wenn der Schalter für LDA gedrückt wird,
um das System einzuschalten, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■Betriebsbedingungen
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
●LDA ist eingeschaltet.
●Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
●Das System erkennt weiße (gelbe) Linien.
●Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
●Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
●Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit einem
Radius von mehr als etwa 150 m gefahren.
●Es werden keine Funktionsstörungen des Systems erkannt. (S. 561)
■Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorüber-
gehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird
der Betrieb der Funktion aber wieder automatisch hergestellt. (S. 281)
■Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe
usw. schwer zu hören.
■Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien
erkannt werden konnten.
■Nachdem das Fahrzeug in der Sonne geparkt wurde
Das LDA-System ist möglicherweise nicht verfügbar und eine Warnmeldung wird mög-
licherweise für einige Zeit nach dem Anfahren angezeigt. Wenn die Temperatur im
Fahrgastraum abnimmt und im Bereich des vorderen Sensors (S. 260) die geeig-
nete Betriebstemperatur erreicht ist, steht das System wieder zur Verfügung.
■Wenn Fahrbahnmarkierungen nur auf einer Seite des Fahrzeugs vorhanden sind
Der Alarm bei Fahrspurabweichung funktioniert für die Seite nicht, auf der keine Fahr-
bahnmarkierungen erkannt werden können.
AURIS Touring Sports_OM_German_OM12L15M.book 281 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2824-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EM (OM12L15M)■Bedingungen, unter welchen die Funktionen möglicherweise nicht ordnungsge-
mäß funktionieren
In folgenden Situationen erkennt der vordere Sensor weiße (gelbe) Linien möglicher-
weise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gelben) Linien
verlaufen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gelben)
Linien gibt, wie z. B. vor einer Mautstelle oder einem Kontrollpunkt oder auf einer
Kreuzung usw.
●Die weißen (gelben) Linien sind aufgebrochen oder es sind Katzenaugen (reflektie-
rende Markierungen) oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von Sand
usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen, ste-
hendem Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen Linien
erschweren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Das Fahrzeug wird auf Oberflächen gefahren, die aufgrund von Lichtreflektionen
usw. hell sind.
●Das Fahrzeug wird in einem Bereich gefahren, an dem sich die Helligkeit plötzlich
ändert, wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne
usw. trifft auf die Kamera.
●Das Fahrzeug wird auf Straßen gefahren, die abzweigen, zusammengeführt werden
usw.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts geneigt ist,
oder auf einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark
geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der Straßenbedingungen (schlechte Straßen
oder Straßenfugen) übermäßig nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und geben bei Nacht kaum Licht ab oder
die Strahlachse weicht ab.
●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung überquert.
AURIS Touring Sports_OM_German_OM12L15M.book 282 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2834-5. Toyota Safety Sense
4
Fahren

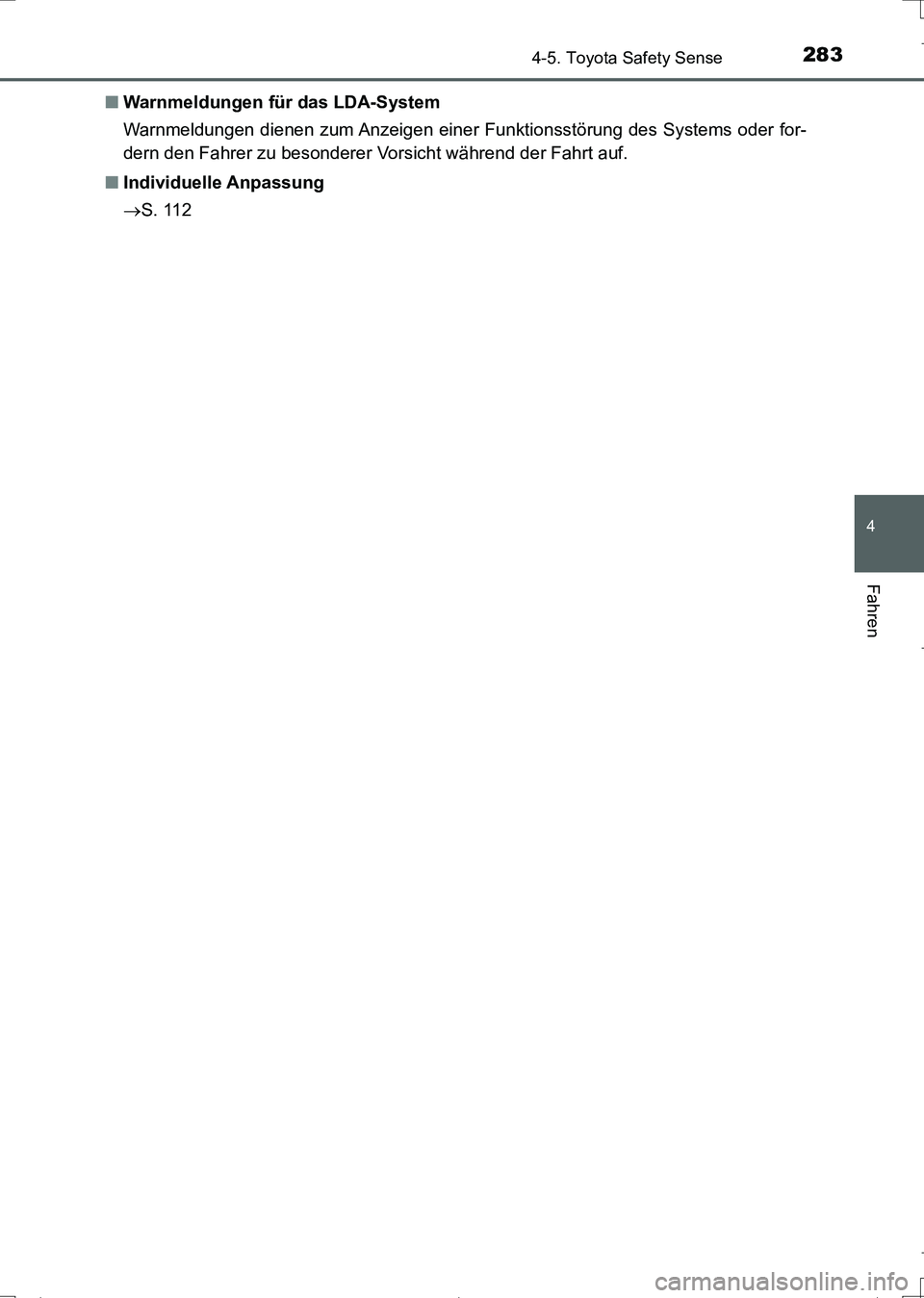

UK_AURIS_Touring_Sports_EM (OM12L15M)■Warnmeldungen für das LDA-System
Warnmeldungen dienen zum Anzeigen einer Funktionsstörung des Systems oder for-
dern den Fahrer zu besonderer Vorsicht während der Fahrt auf.
■Individuelle Anpassung
S. 112
AURIS Touring Sports_OM_German_OM12L15M.book 283 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2844-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EM (OM12L15M)

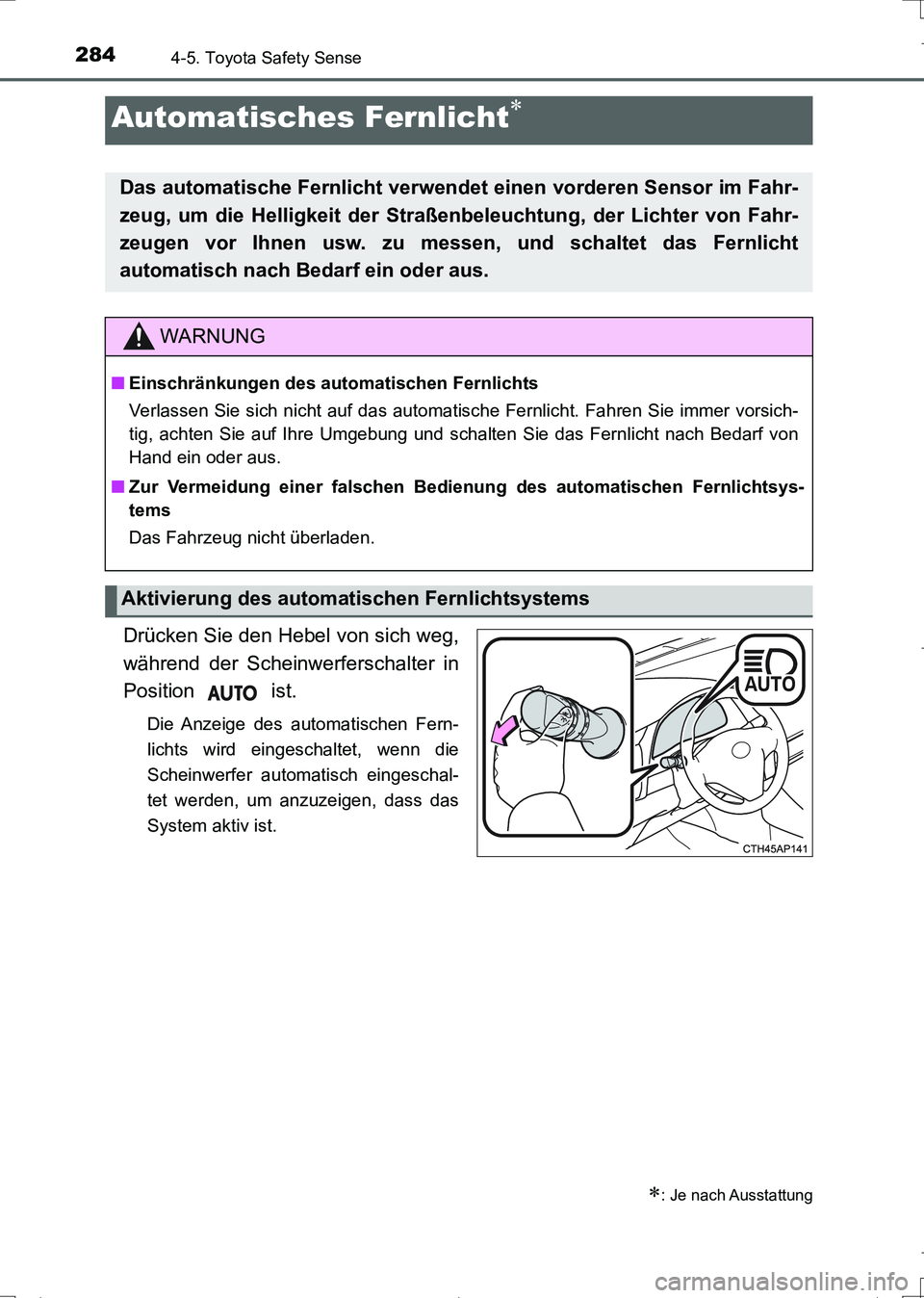

Drücken Sie den Hebel von sich weg,
während der Scheinwerferschalter in
Position ist.
Die Anzeige des automatischen Fern-
lichts wird eingeschaltet, wenn die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
: Je nach Ausstattung
Automatisches Fernlicht
Das automatische Fernlicht verwendet einen vorderen Sensor im Fahr-
zeug, um die Helligkeit der Straßenbeleuchtung, der Lichter von Fahr-
zeugen vor Ihnen usw. zu messen, und schaltet das Fernlicht
automatisch nach Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich-
tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von
Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des automatischen Fernlichtsys-
tems
Das Fahrzeug nicht überladen.
Aktivierung des automatischen Fernlichtsystems
AURIS Touring Sports_OM_German_OM12L15M.book 284 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2854-5. Toyota Safety Sense
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12L15M)■

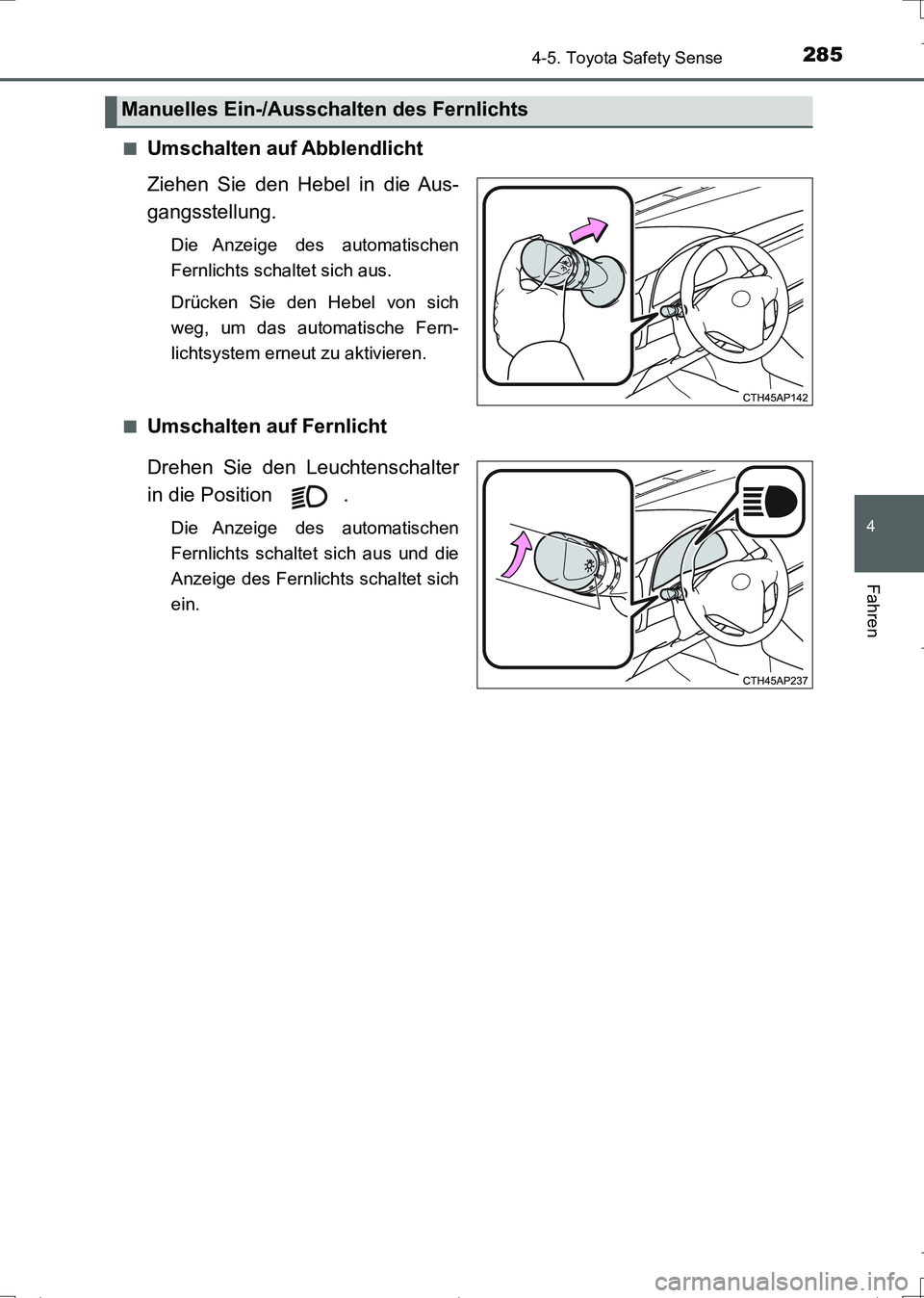

Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsstellung.
Die Anzeige des automatischen
Fernlichts schaltet sich aus.
Drücken Sie den Hebel von sich
weg, um das automatische Fern-
lichtsystem erneut zu aktivieren.
■
Umschalten auf Fernlicht
Drehen Sie den Leuchtenschalter
in die Position .
Die Anzeige des automatischen
Fernlichts schaltet sich aus und die
Anzeige des Fernlichts schaltet sich
ein.
Manuelles Ein-/Ausschalten des Fernlichts
AURIS Touring Sports_OM_German_OM12L15M.book 285 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2864-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EM (OM12L15M)

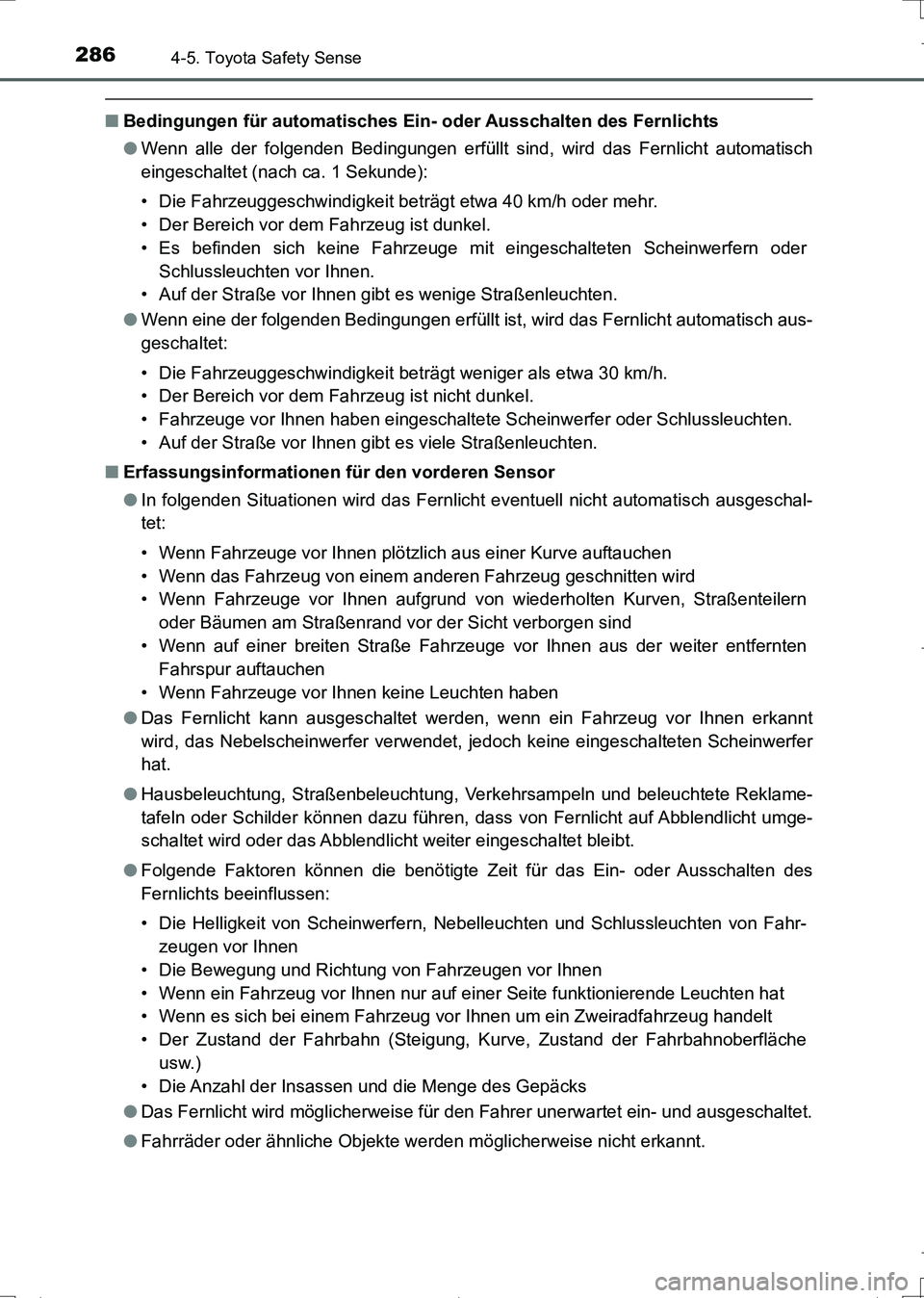

■Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt etwa 40 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder
Schlussleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige Straßenleuchten.
●Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als etwa 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Straßenleuchten.
■Erfassungsinformationen für den vorderen Sensor
●In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn Fahrzeuge vor Ihnen plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern
oder Bäumen am Straßenrand vor der Sicht verborgen sind
• Wenn auf einer breiten Straße Fahrzeuge vor Ihnen aus der weiter entfernten
Fahrspur auftauchen
• Wenn Fahrzeuge vor Ihnen keine Leuchten haben
●Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt
wird, das Nebelscheinwerfer verwendet, jedoch keine eingeschalteten Scheinwerfer
hat.
●Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Reklame-
tafeln oder Schilder können dazu führen, dass von Fernlicht auf Abblendlicht umge-
schaltet wird oder das Abblendlicht weiter eingeschaltet bleibt.
●Folgende Faktoren können die benötigte Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihnen
• Die Bewegung und Richtung von Fahrzeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor Ihnen um ein Zweiradfahrzeug handelt
• Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
●Das Fernlicht wird möglicherweise für den Fahrer unerwartet ein- und ausgeschaltet.
●Fahrräder oder ähnliche Objekte werden möglicherweise nicht erkannt.
AURIS Touring Sports_OM_German_OM12L15M.book 286 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2874-5. Toyota Safety Sense
4
Fahren

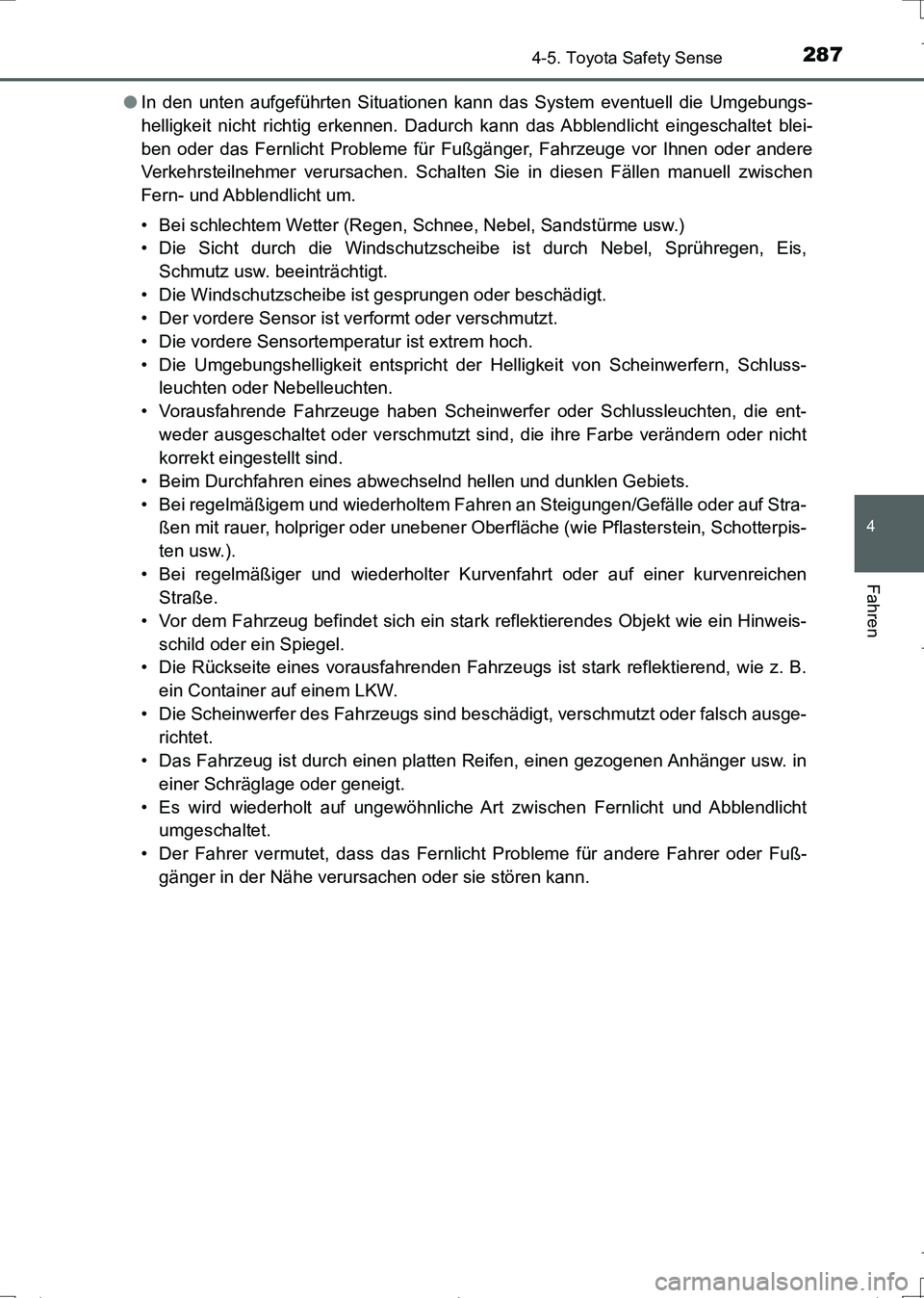

UK_AURIS_Touring_Sports_EM (OM12L15M)●In den unten aufgeführten Situationen kann das System eventuell die Umgebungs-
helligkeit nicht richtig erkennen. Dadurch kann das Abblendlicht eingeschaltet blei-
ben oder das Fernlicht Probleme für Fußgänger, Fahrzeuge vor Ihnen oder andere
Verkehrsteilnehmer verursachen. Schalten Sie in diesen Fällen manuell zwischen
Fern- und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme usw.)
• Die Sicht durch die Windschutzscheibe ist durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt.
• Die Windschutzscheibe ist gesprungen oder beschädigt.
• Der vordere Sensor ist verformt oder verschmutzt.
• Die vordere Sensortemperatur ist extrem hoch.
• Die Umgebungshelligkeit entspricht der Helligkeit von Scheinwerfern, Schluss-
leuchten oder Nebelleuchten.
• Vorausfahrende Fahrzeuge haben Scheinwerfer oder Schlussleuchten, die ent-
weder ausgeschaltet oder verschmutzt sind, die ihre Farbe verändern oder nicht
korrekt eingestellt sind.
• Beim Durchfahren eines abwechselnd hellen und dunklen Gebiets.
• Bei regelmäßigem und wiederholtem Fahren an Steigungen/Gefälle oder auf Stra-
ßen mit rauer, holpriger oder unebener Oberfläche (wie Pflasterstein, Schotterpis-
ten usw.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen
Straße.
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend, wie z. B.
ein Container auf einem LKW.
• Die Scheinwerfer des Fahrzeugs sind beschädigt, verschmutzt oder falsch ausge-
richtet.
• Das Fahrzeug ist durch einen platten Reifen, einen gezogenen Anhänger usw. in
einer Schräglage oder geneigt.
• Es wird wiederholt auf ungewöhnliche Art zwischen Fernlicht und Abblendlicht
umgeschaltet.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß-
gänger in der Nähe verursachen oder sie stören kann.
AURIS Touring Sports_OM_German_OM12L15M.book 287 ページ ２０１６年６月２８日　火曜日　午後７時５３分

2884-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EM (OM12L15M)

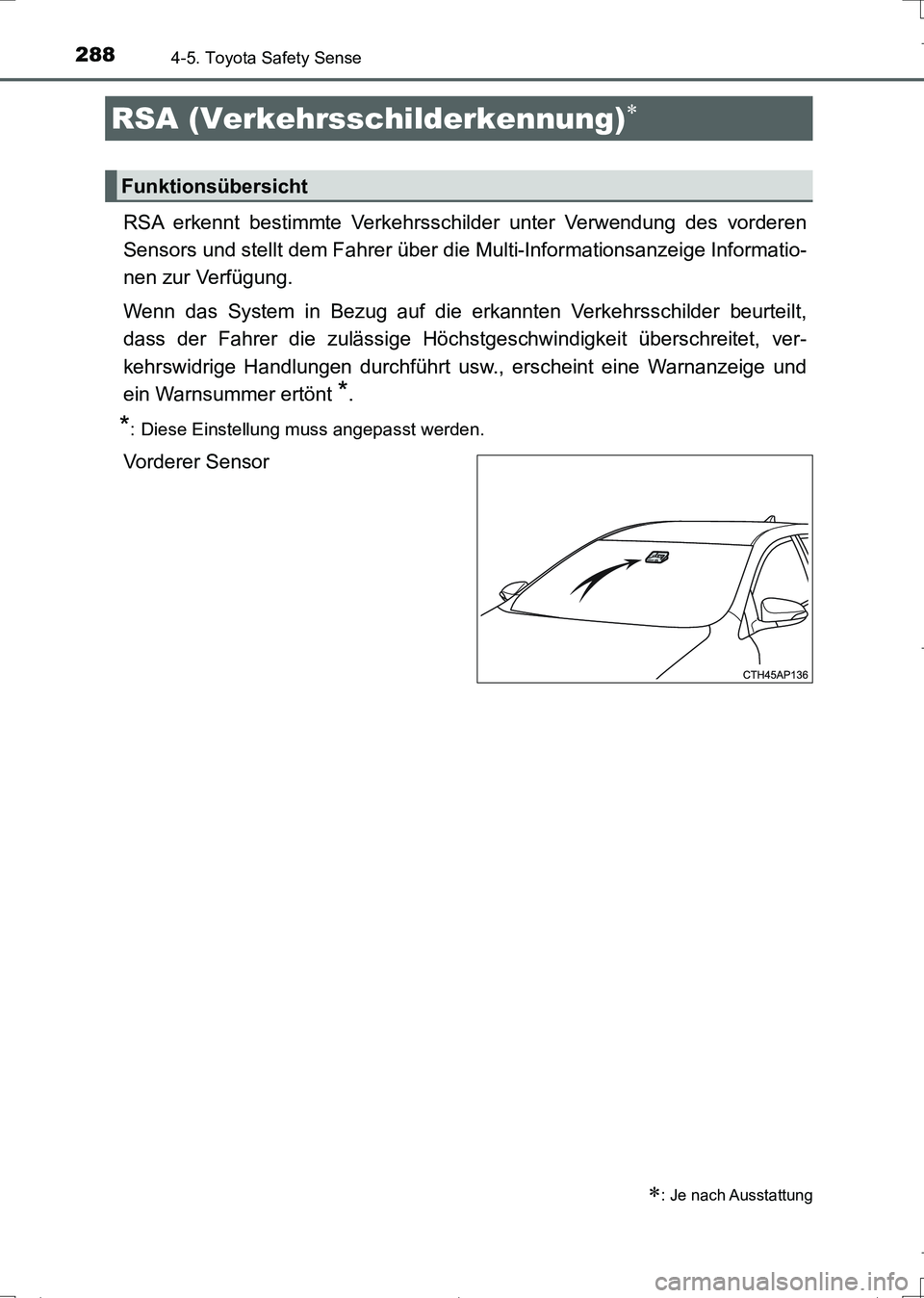

RSA erkennt bestimmte Verkehrsschilder unter Verwendung des vorderen
Sensors und stellt dem Fahrer über die Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Warnsummer ertönt
*.
*: Diese Einstellung muss angepasst werden.
Vorderer Sensor
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
AURIS Touring Sports_OM_German_OM12L15M.book 288 ページ ２０１６年６月２８日　火曜日　午後７時５３分
