Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Haken Sie beim Einbau des Deckels
zunächst die zwei hinteren Fixierna-
sen ein.

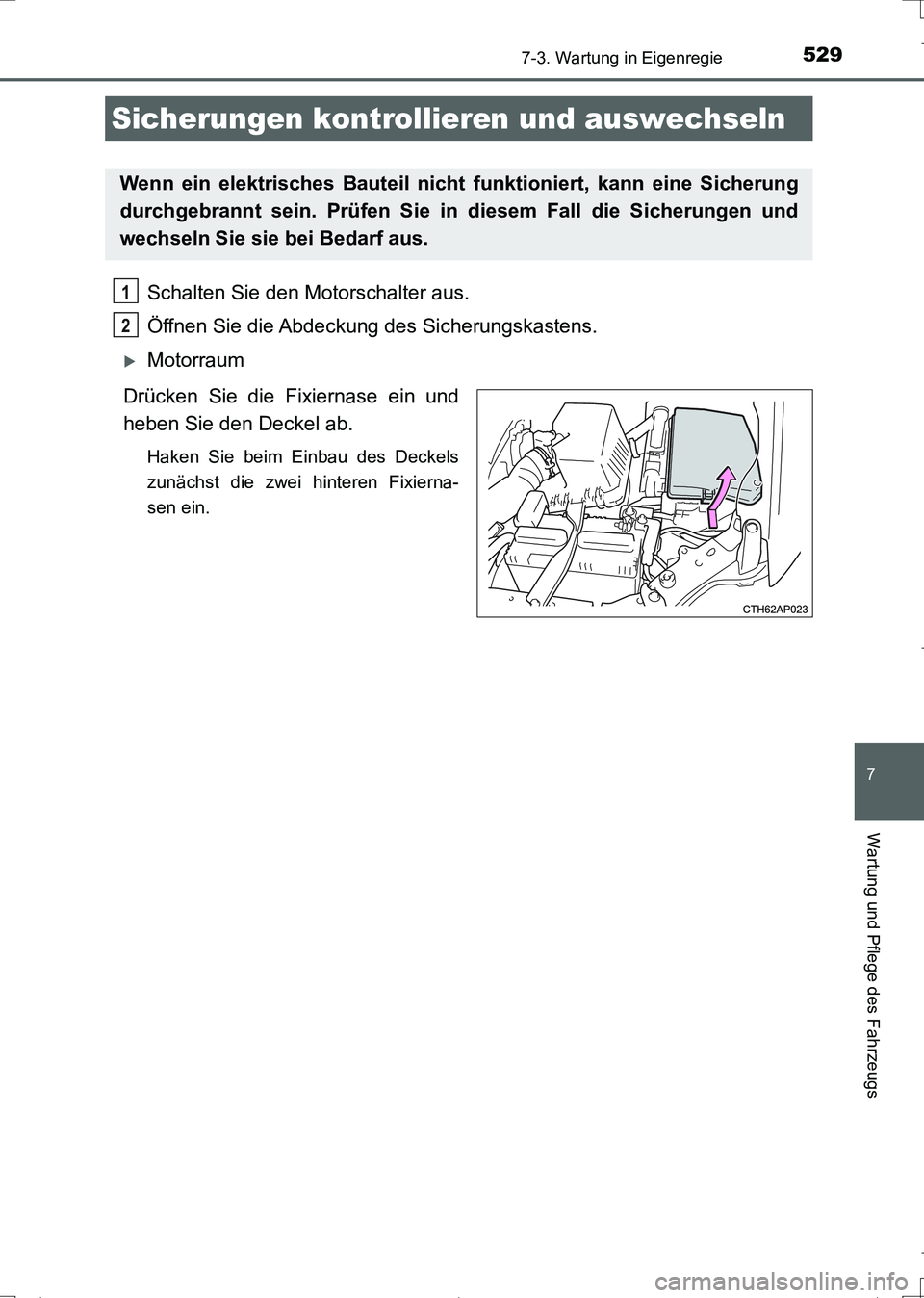

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 529 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5307-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)
Unter der Instrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslen-
kung)
Ty p A :
Entfernen Sie den Deckel.
Ty p B :
Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unteren
Klemmen.
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 530 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5317-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

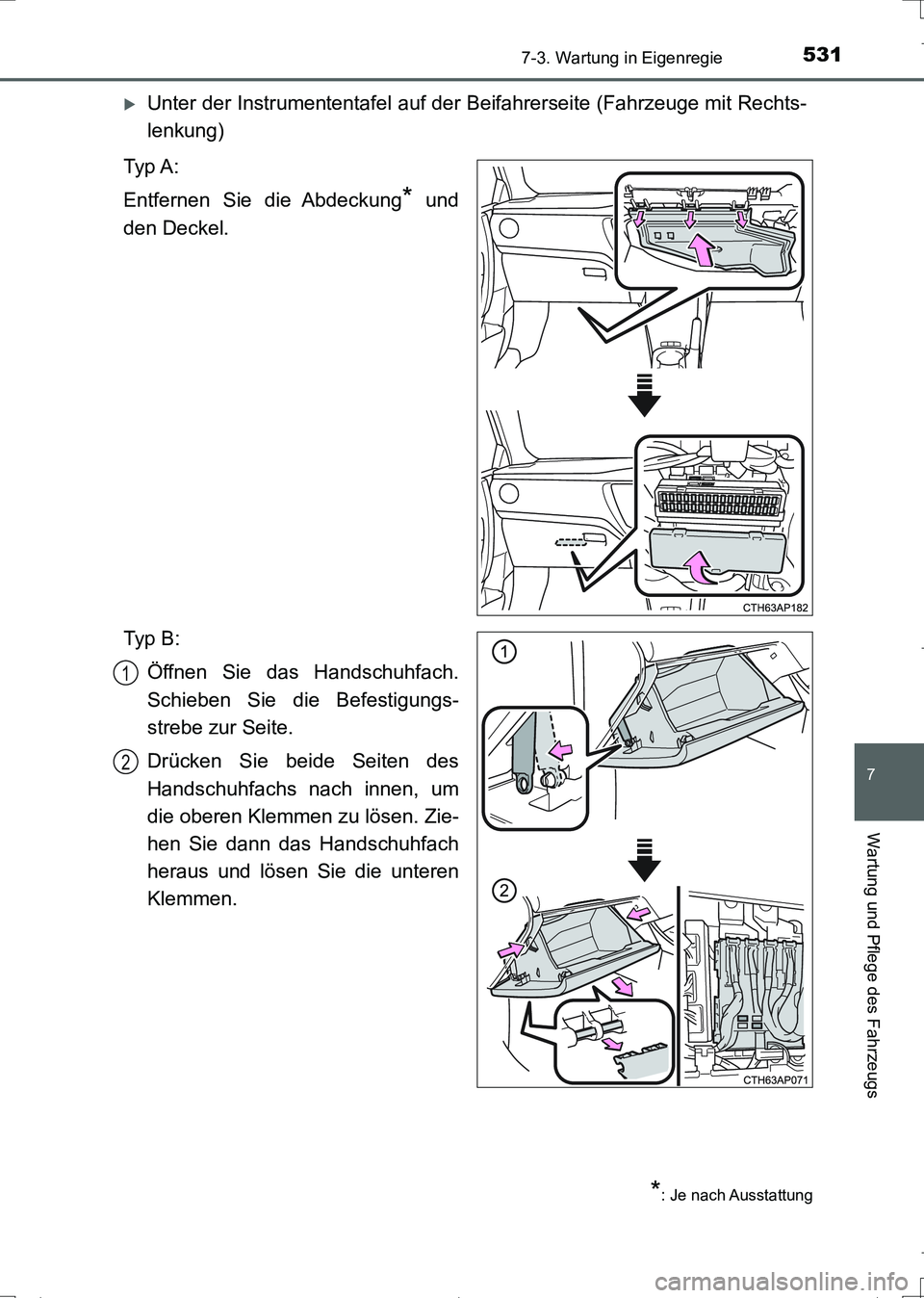

Unter der Instrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechts-
lenkung)
Ty p A :
Entfernen Sie die Abdeckung
* und
den Deckel.
Ty p B :
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
*: Je nach Ausstattung
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 531 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5327-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)

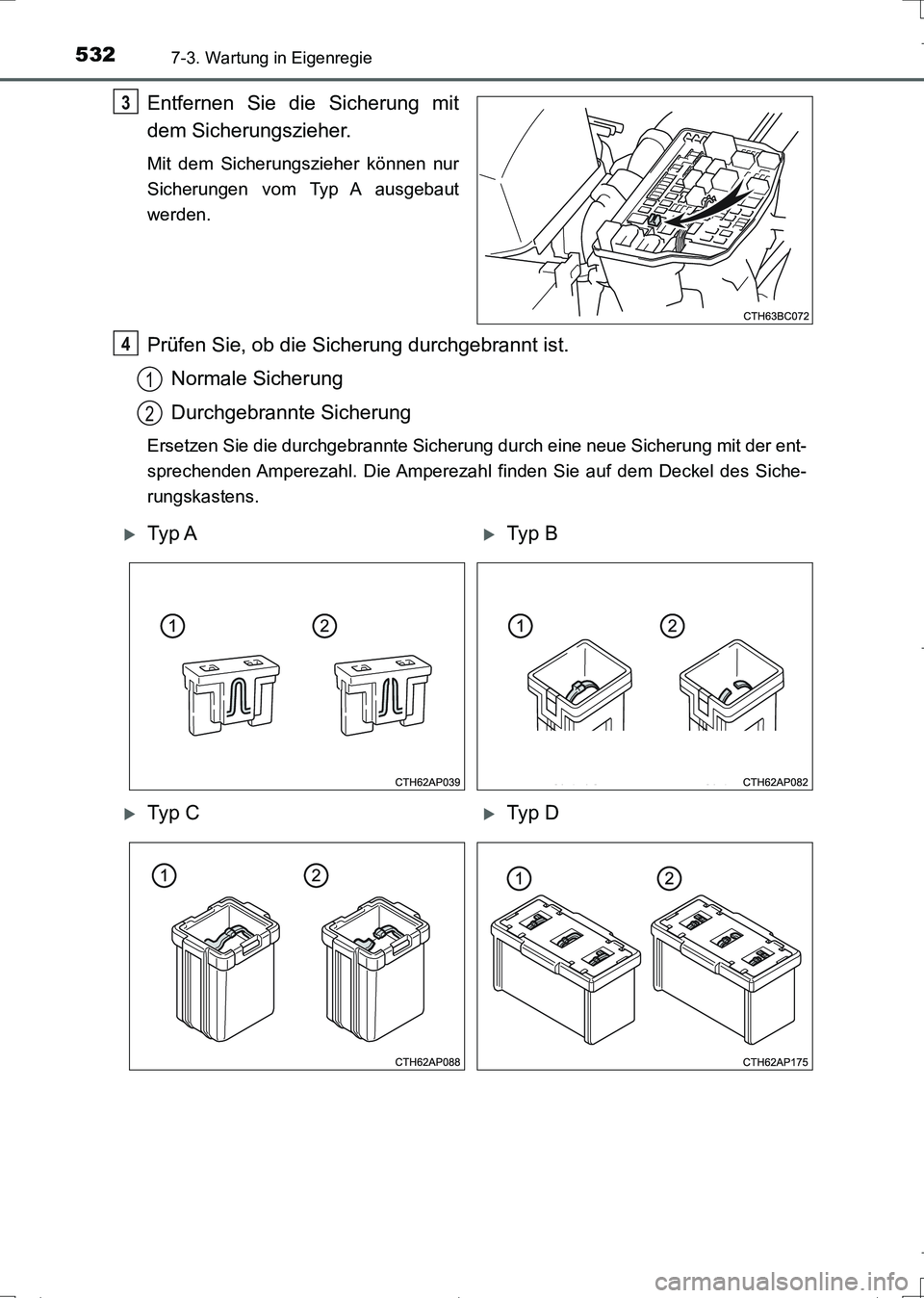

Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
3
4
1
2
Ty p ATy p B
Ty p CTy p D
AURIS Touring Sports_OM_German_OM12L15M.book 532 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5337-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

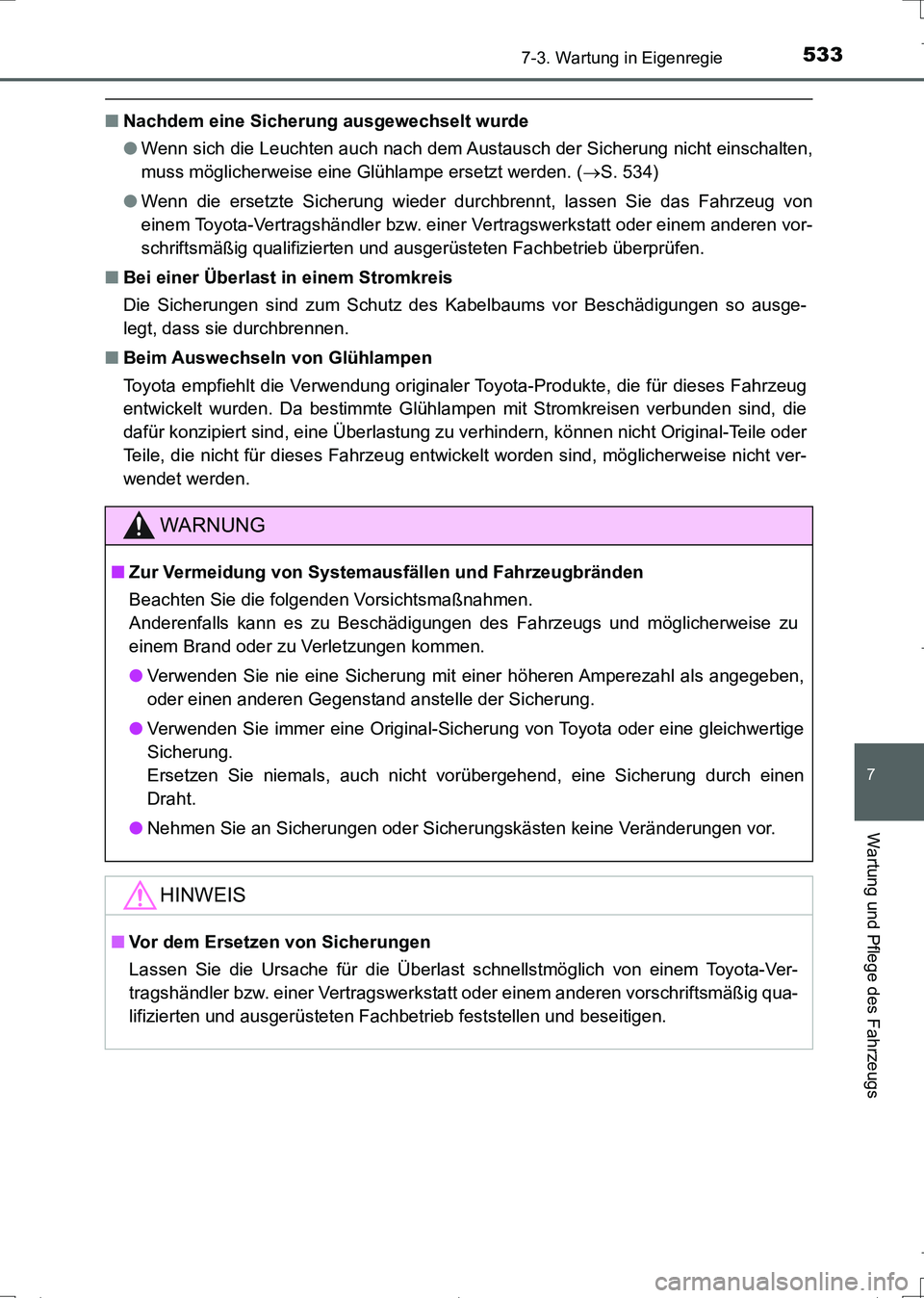

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (S. 534)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.
AURIS Touring Sports_OM_German_OM12L15M.book 533 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5347-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 649)
■Vo r n
Fahrzeuge mit Halogenscheinwerfern
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen

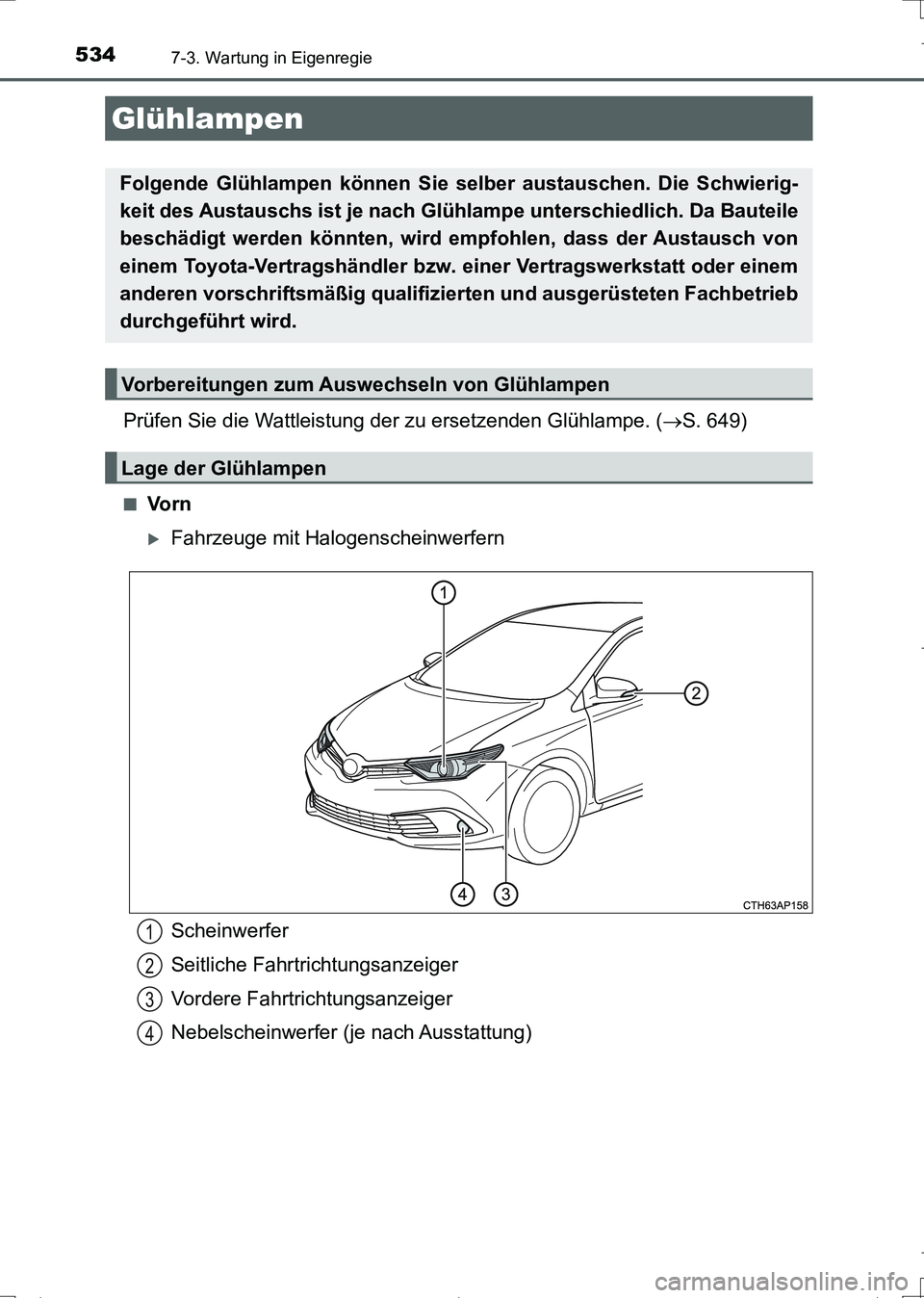

Lage der Glühlampen
Scheinwerfer
Seitliche Fahrtrichtungsanzeiger
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 534 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5357-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12L15M)

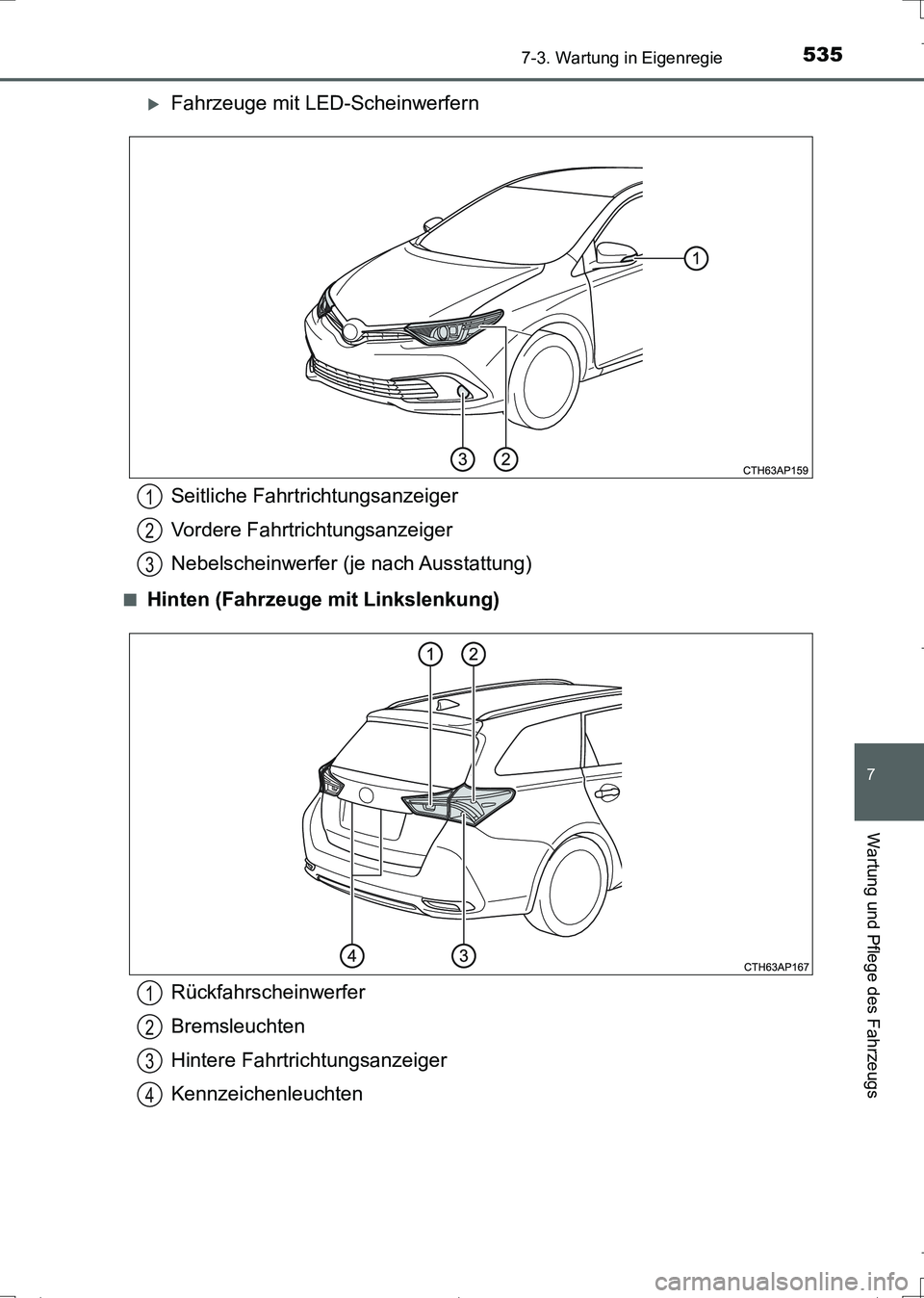

Fahrzeuge mit LED-Scheinwerfern
■Hinten (Fahrzeuge mit Linkslenkung)
Seitliche Fahrtrichtungsanzeiger
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
Rückfahrscheinwerfer
Bremsleuchten
Hintere Fahrtrichtungsanzeiger
Kennzeichenleuchten1
2
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 535 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5367-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12L15M)■

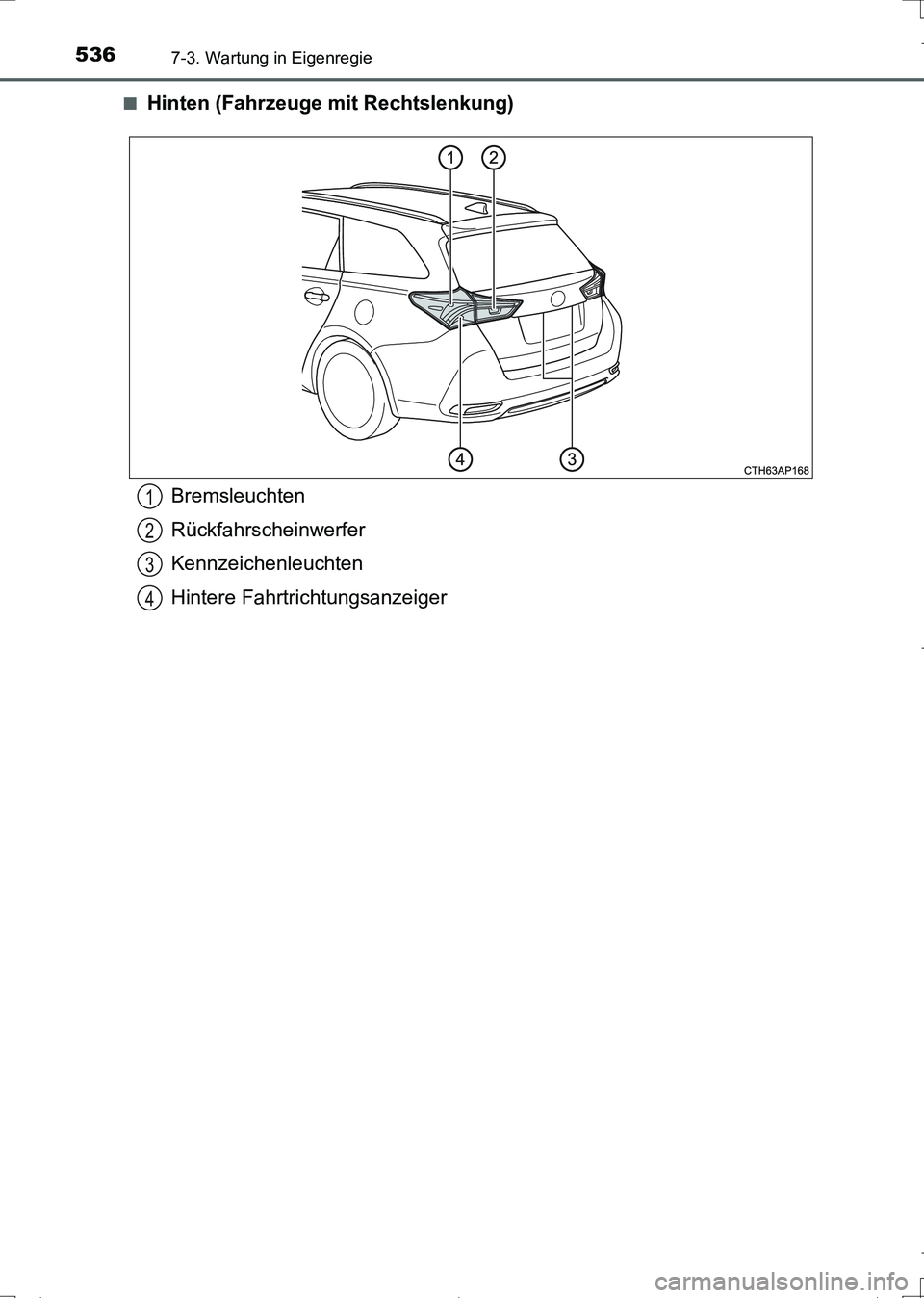

Hinten (Fahrzeuge mit Rechtslenkung)
Bremsleuchten
Rückfahrscheinwerfer
Kennzeichenleuchten
Hintere Fahrtrichtungsanzeiger1
2
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 536 ページ ２０１６年６月２８日　火曜日　午後７時５３分
