5938-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)

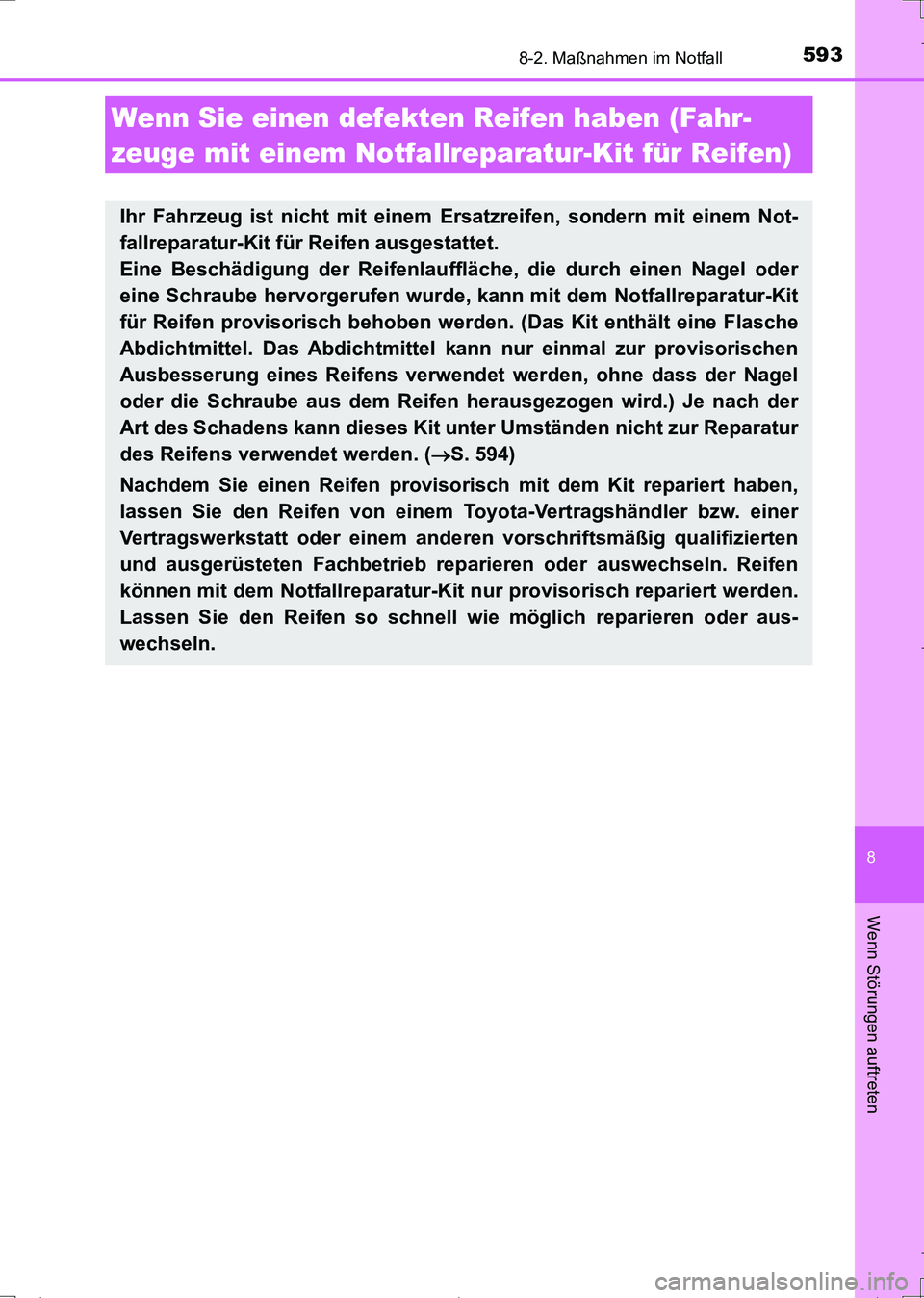

Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit einem Notfallreparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Not-
fallreparatur-Kit für Reifen ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfallreparatur-Kit
für Reifen provisorisch behoben werden. (Das Kit enthält eine Flasche
Abdichtmittel. Das Abdichtmittel kann nur einmal zur provisorischen
Ausbesserung eines Reifens verwendet werden, ohne dass der Nagel
oder die Schraube aus dem Reifen herausgezogen wird.) Je nach der
Art des Schadens kann dieses Kit unter Umständen nicht zur Reparatur
des Reifens verwendet werden. (S. 594)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfallreparatur-Kit nur provisorisch repariert werden.
Lassen Sie den Reifen so schnell wie möglich reparieren oder aus-
wechseln.
AURIS Touring Sports_OM_German_OM12L15M.book 593 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5948-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)■

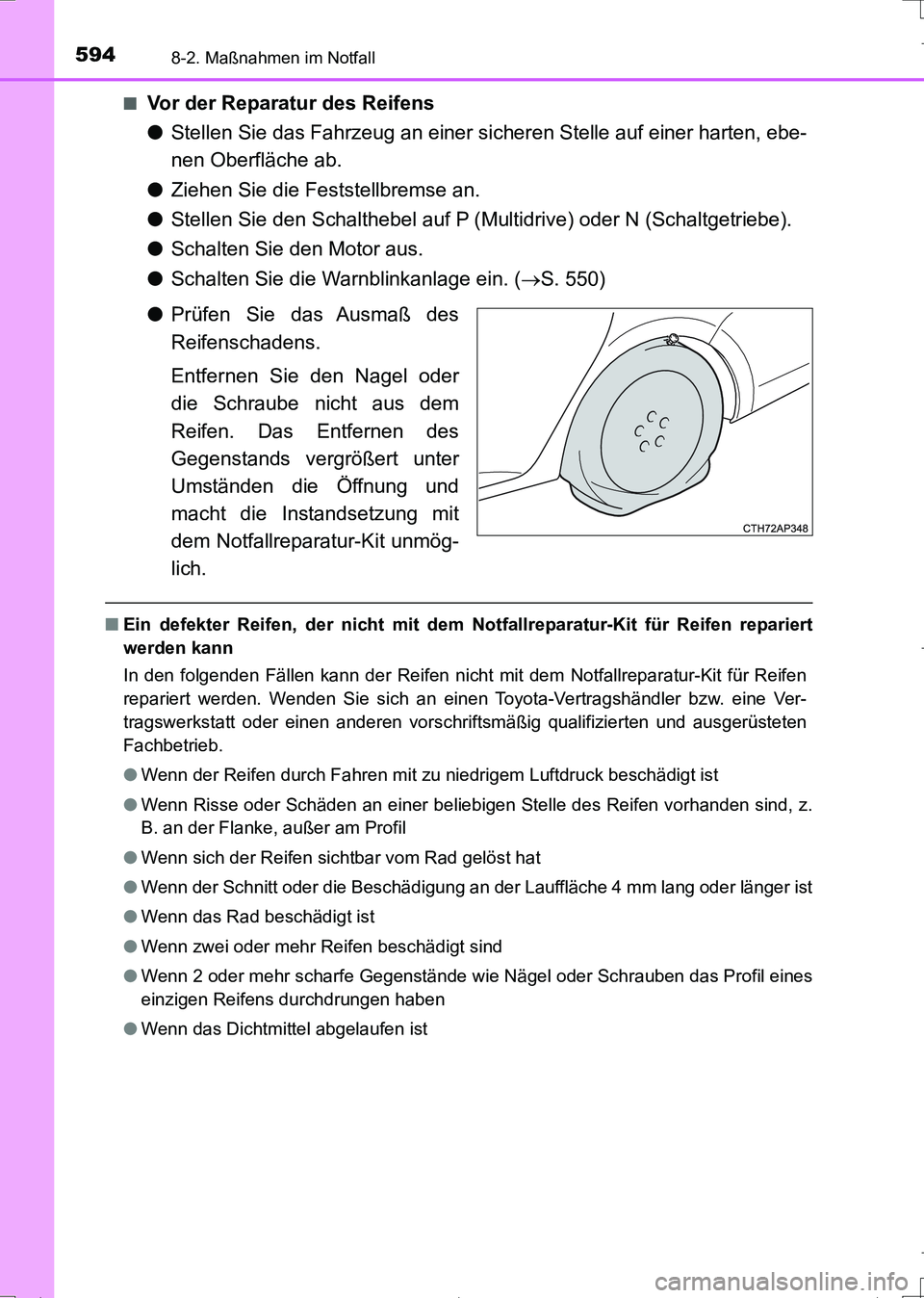

Vor der Reparatur des Reifens
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
●Schalten Sie den Motor aus.
●Schalten Sie die Warnblinkanlage ein. (S. 550)
●Prüfen Sie das Ausmaß des
Reifenschadens.
Entfernen Sie den Nagel oder
die Schraube nicht aus dem
Reifen. Das Entfernen des
Gegenstands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfallreparatur-Kit unmög-
lich.
■Ein defekter Reifen, der nicht mit dem Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer beliebigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad gelöst hat
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang oder länger ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn 2 oder mehr scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
AURIS Touring Sports_OM_German_OM12L15M.book 594 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5958-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)■

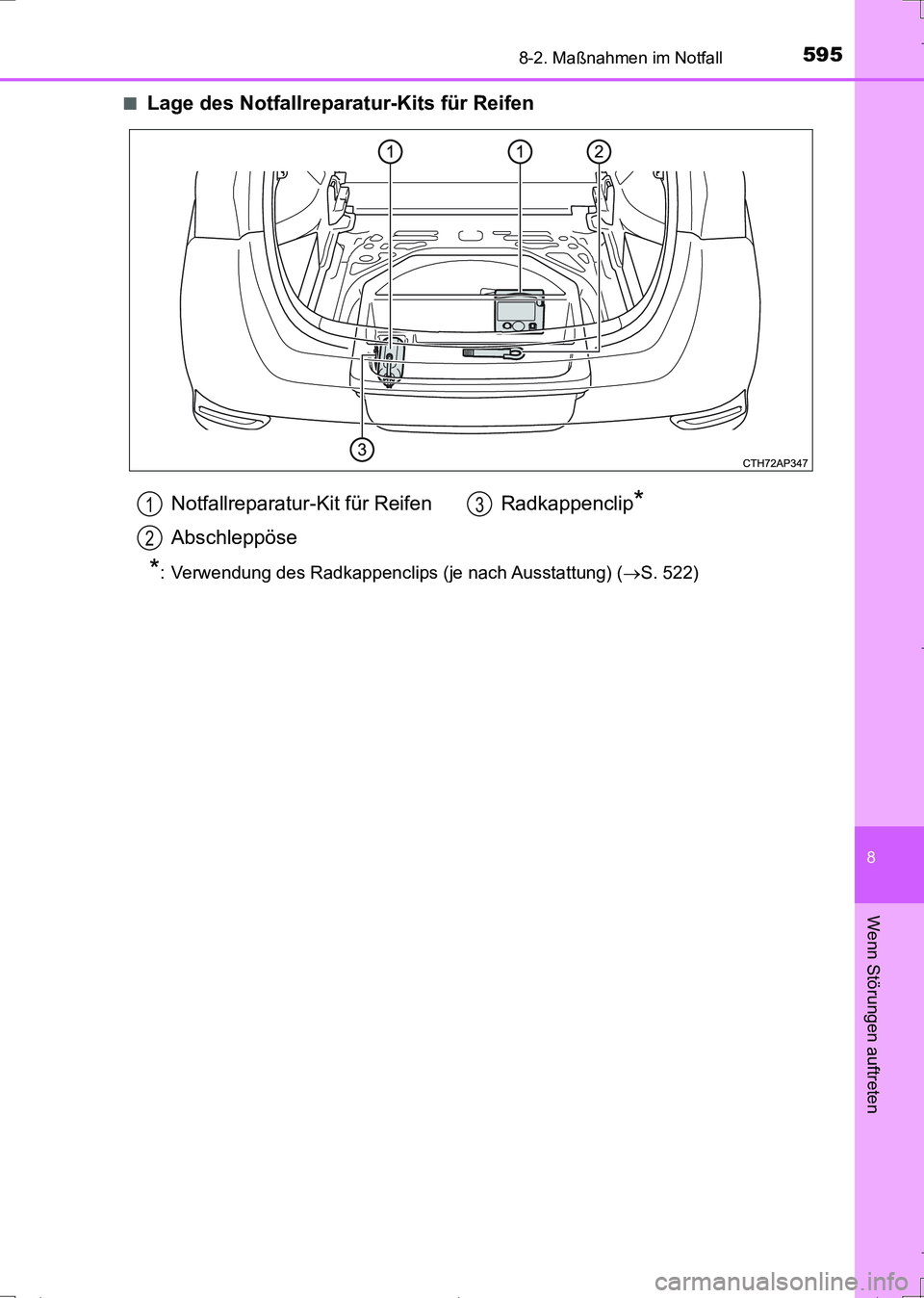

Lage des Notfallreparatur-Kits für Reifen
*: Verwendung des Radkappenclips (je nach Ausstattung) (S. 522)
Notfallreparatur-Kit für Reifen
AbschleppöseRadkappenclip*1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 595 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5968-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)■

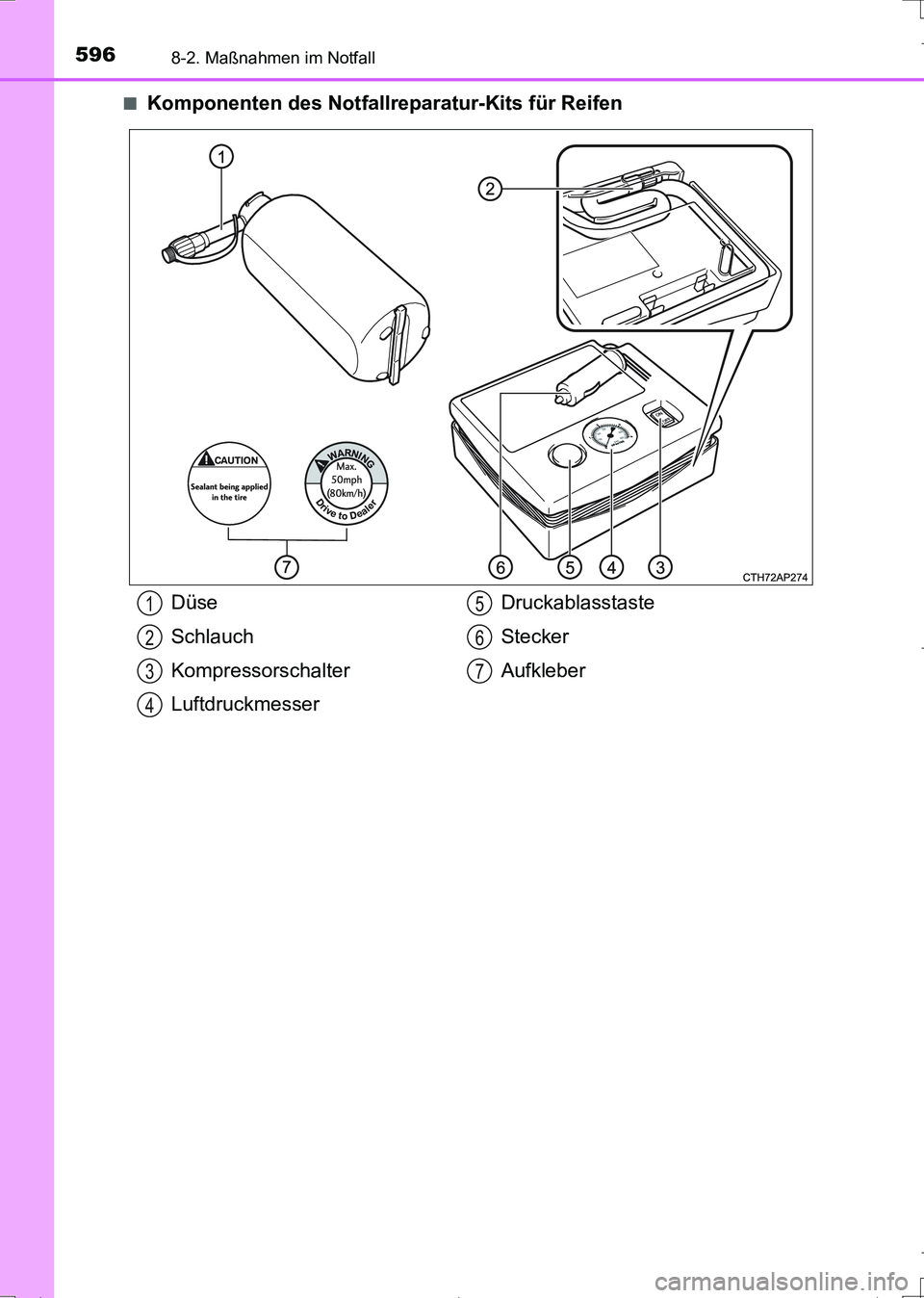

Komponenten des Notfallreparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
LuftdruckmesserDruckablasstaste
Stecker
Aufkleber1
2
3
4
5
6
7
AURIS Touring Sports_OM_German_OM12L15M.book 596 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5978-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)

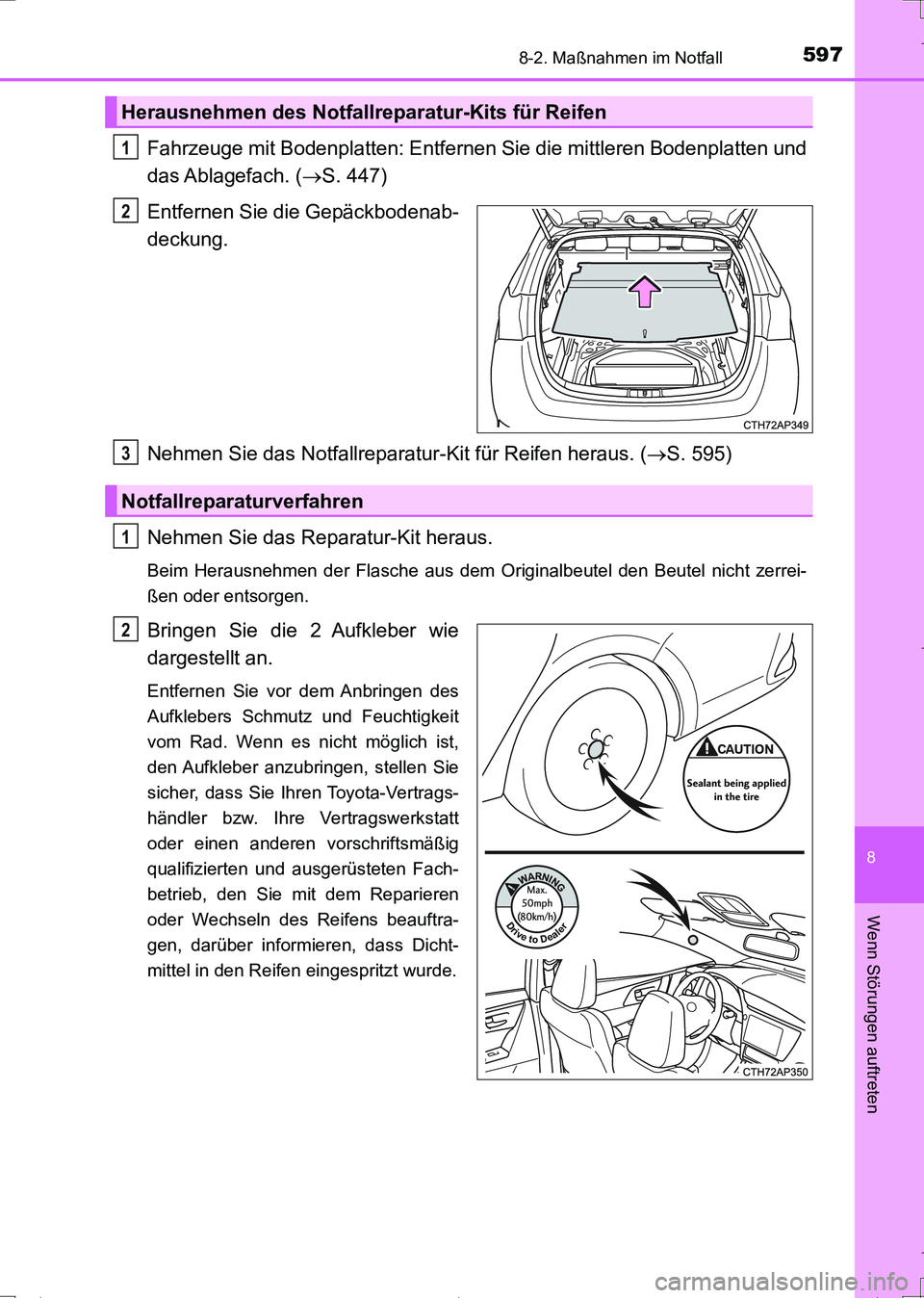

Fahrzeuge mit Bodenplatten: Entfernen Sie die mittleren Bodenplatten und
das Ablagefach. (S. 447)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. (S. 595)
Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Herausnehmen des Notfallreparatur-Kits für Reifen
1
2
Notfallreparaturverfahren
3
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 597 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5988-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)

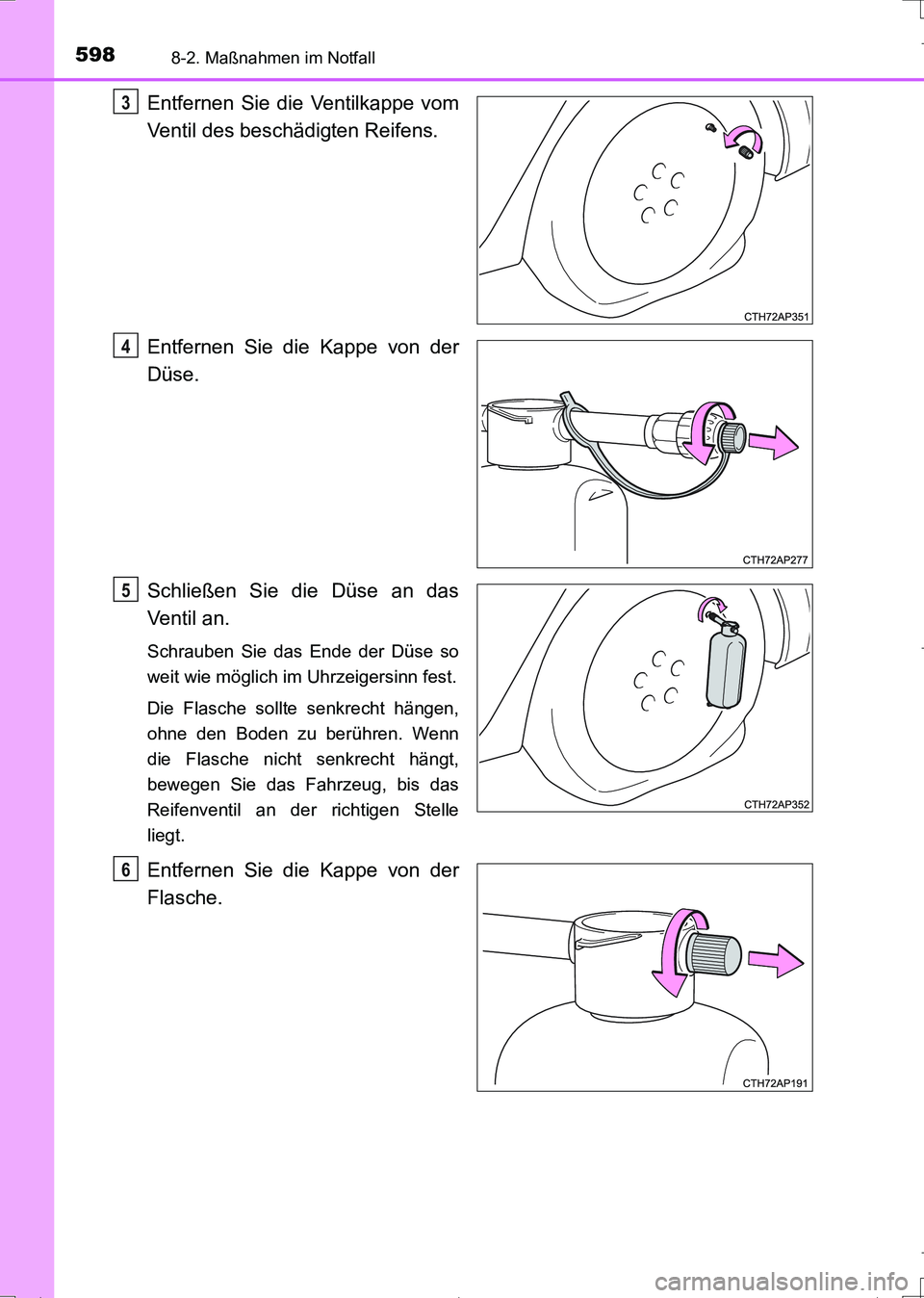

Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe von der
Düse.
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
3
4
5
6
AURIS Touring Sports_OM_German_OM12L15M.book 598 ページ ２０１６年６月２８日　火曜日　午後７時５３分

5998-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)

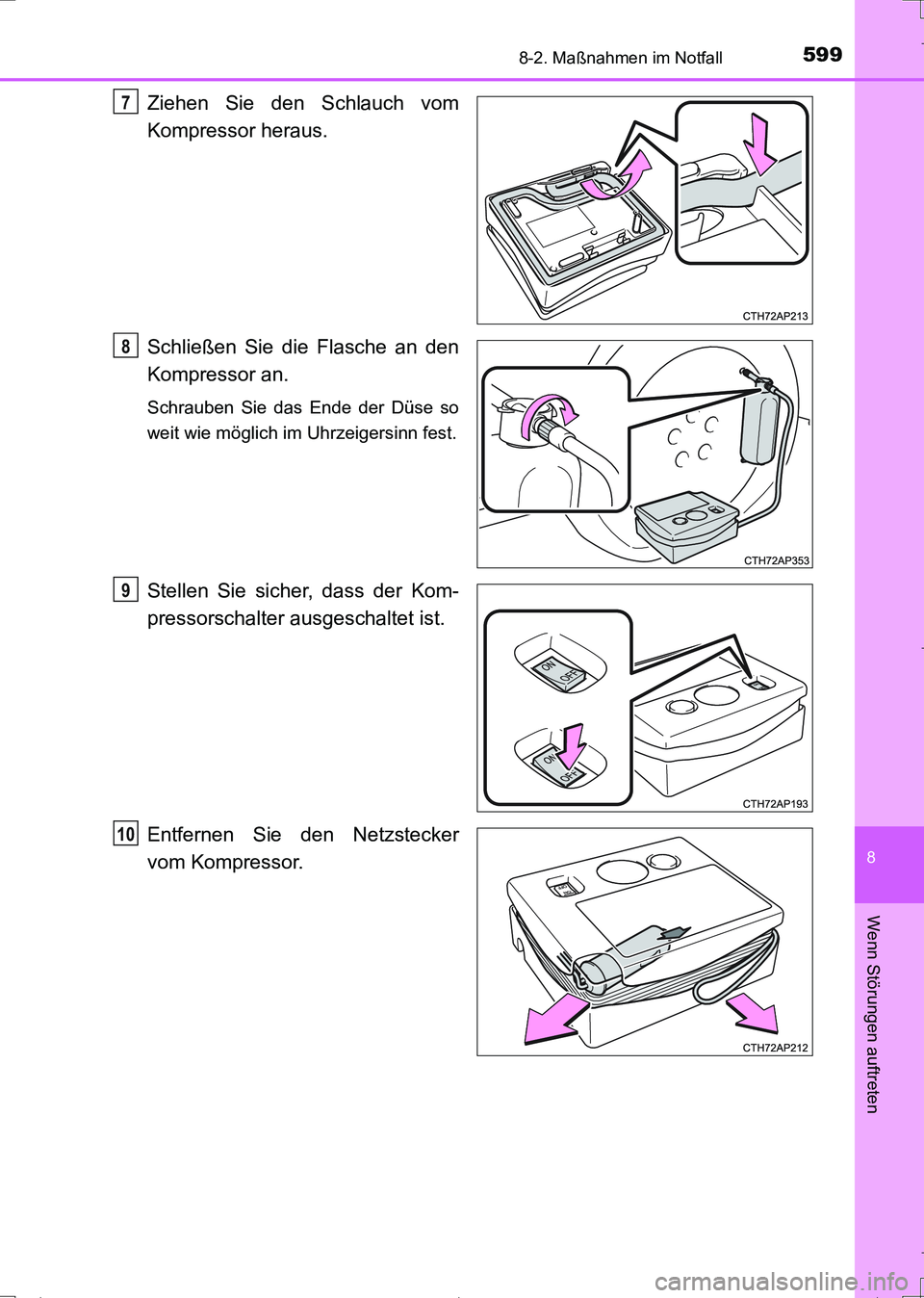

Ziehen Sie den Schlauch vom
Kompressor heraus.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
7
8
9
10
AURIS Touring Sports_OM_German_OM12L15M.book 599 ページ ２０１６年６月２８日　火曜日　午後７時５３分

6008-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)

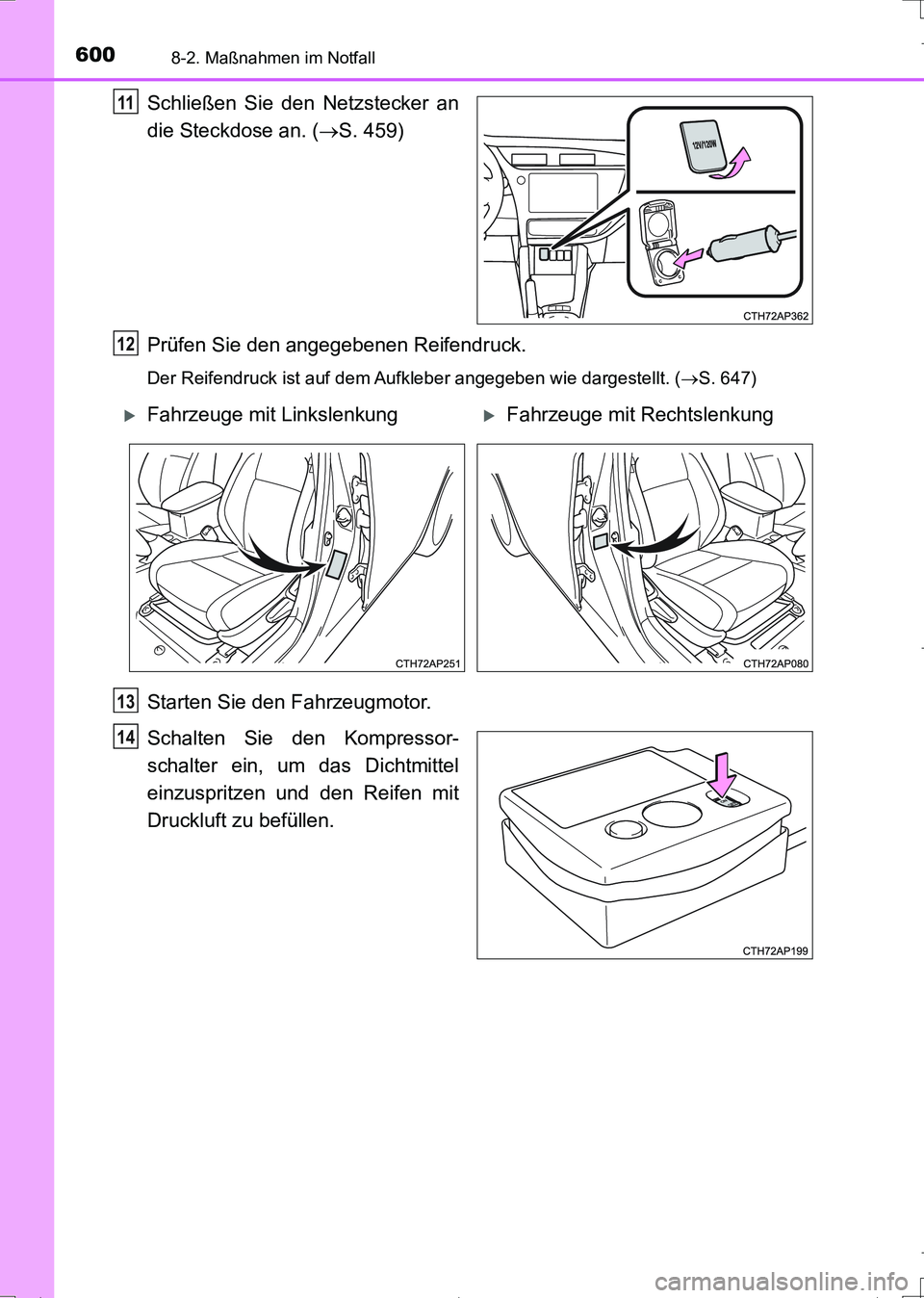

Schließen Sie den Netzstecker an
die Steckdose an. (S. 459)
Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (S. 647)
Starten Sie den Fahrzeugmotor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
11
12
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
13
14
