2017 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

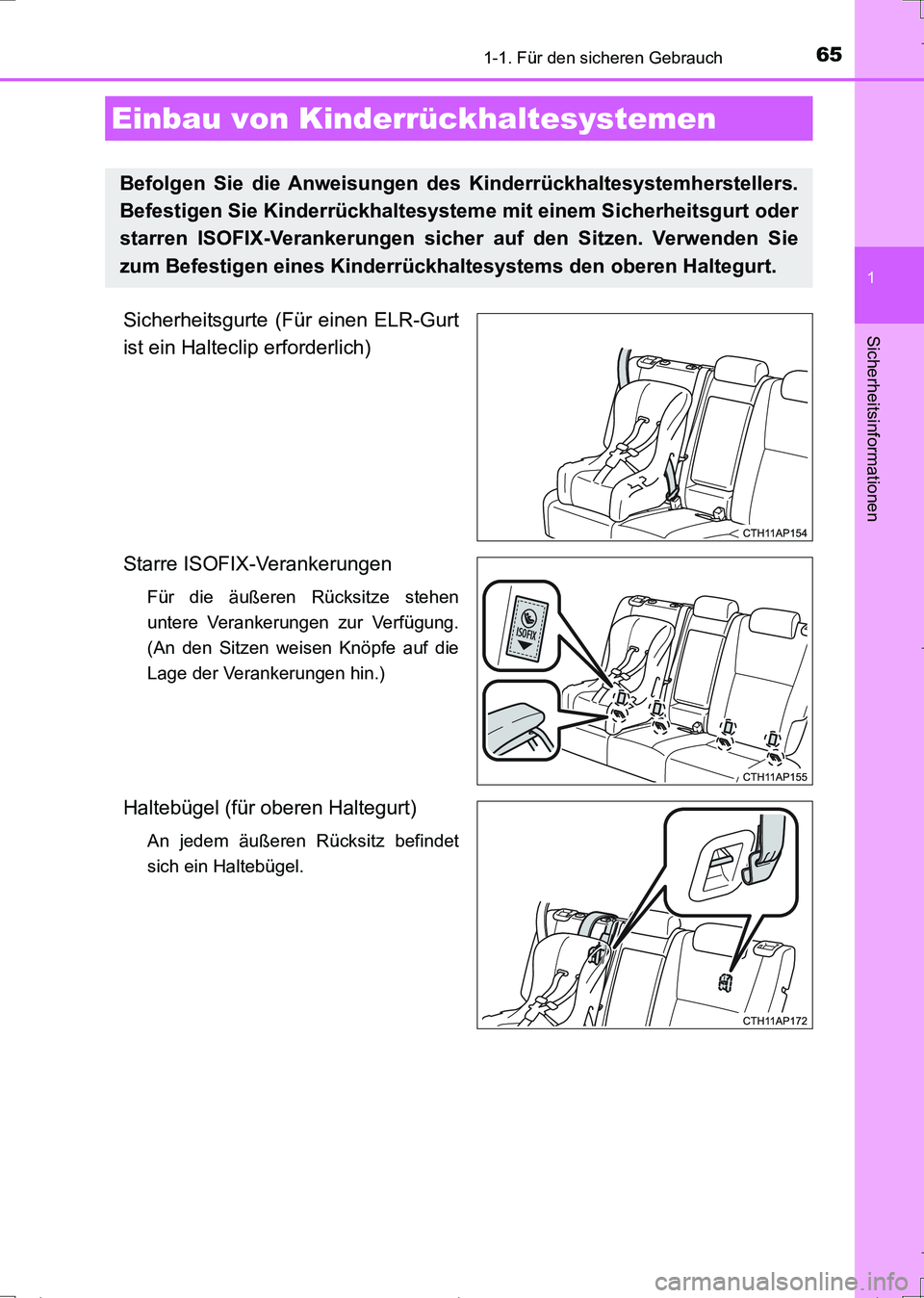

651-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sports_EM (OM12L15M)
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich)
Starre ISOFIX-Verankerungen
Für die äußeren Rücksitze stehen
untere Verankerungen zur Verfügung.
(An den Sitzen weisen Knöpfe auf die
Lage der Verankerungen hin.)
Haltebügel (für oberen Haltegurt)
An jedem äußeren Rücksitz befindet
sich ein Haltebügel.
Einbau von Kinderrückhaltesystemen
Befolgen Sie die Anweisungen des Kinderrückhaltesystemherstellers.
Befestigen Sie Kinderrückhaltesysteme mit einem Sicherheitsgurt oder
starren ISOFIX-Verankerungen sicher auf den Sitzen. Verwenden Sie
zum Befestigen eines Kinderrückhaltesystems den oberen Haltegurt.
AURIS Touring Sports_OM_German_OM12L15M.book 65 ページ ２０１６年６月２８日　火曜日　午後７時５３分

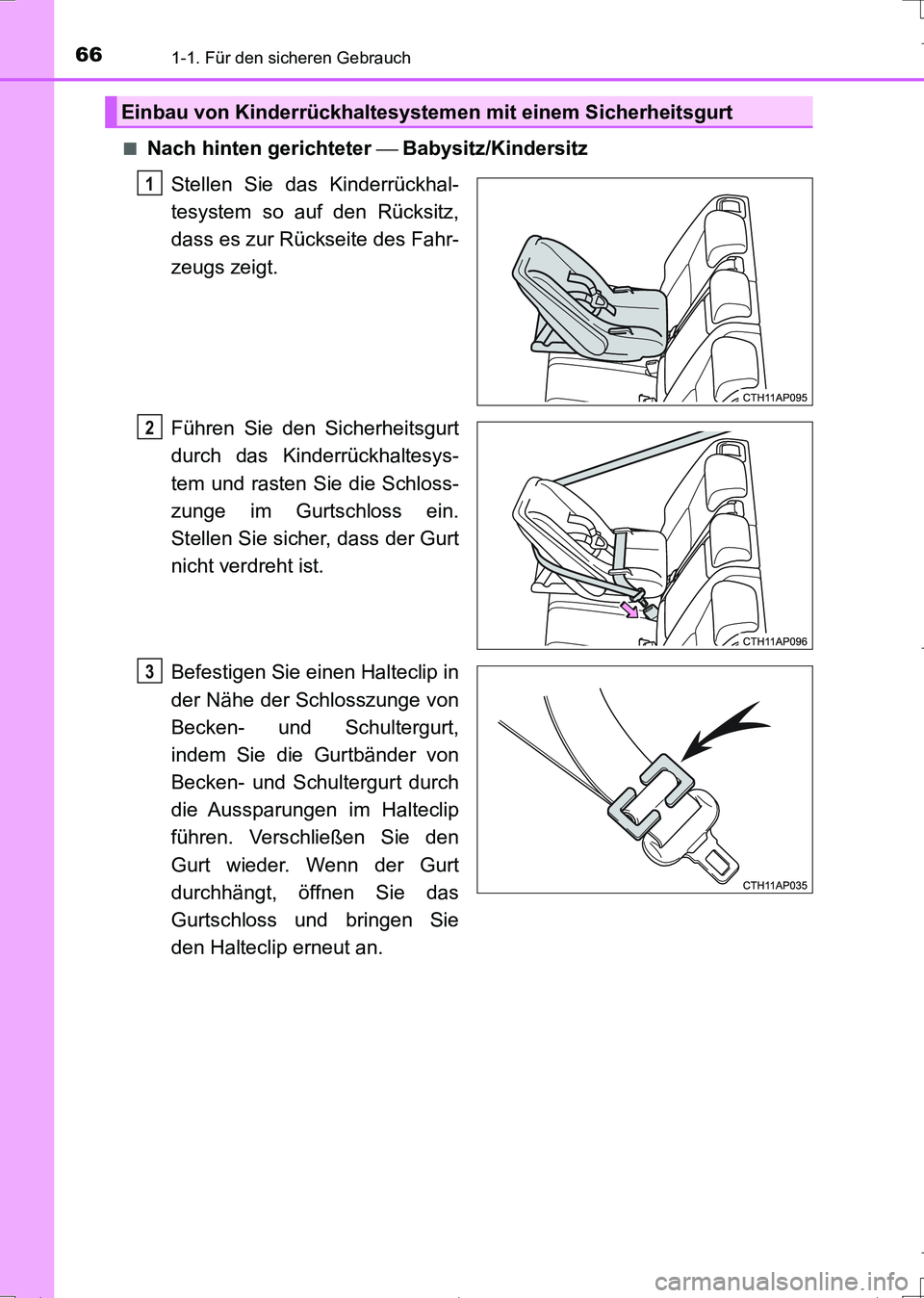

661-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Nach hinten gerichteter  Babysitz/Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Rücksitz,
dass es zur Rückseite des Fahr-
zeugs zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge von
Becken- und Schultergurt,
indem Sie die Gurtbänder von
Becken- und Schultergurt durch
die Aussparungen im Halteclip
führen. Verschließen Sie den
Gurt wieder. Wenn der Gurt
durchhängt, öffnen Sie das
Gurtschloss und bringen Sie
den Halteclip erneut an.
Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 66 ページ ２０１６年６月２８日　火曜日　午後７時５３分

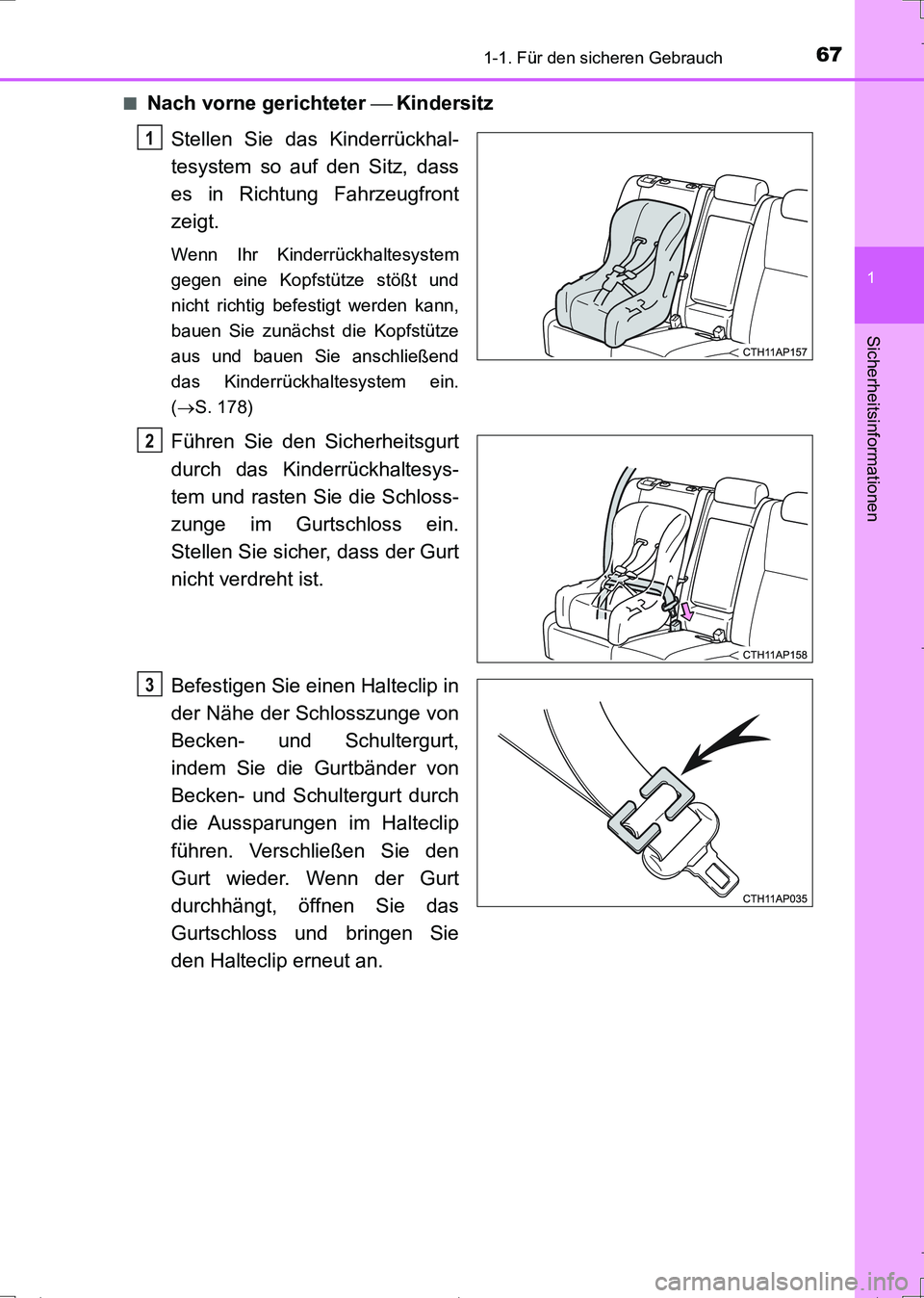

671-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Nach vorne gerichteter Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es in Richtung Fahrzeugfront
zeigt.
Wenn Ihr Kinderrückhaltesystem
gegen eine Kopfstütze stößt und
nicht richtig befestigt werden kann,
bauen Sie zunächst die Kopfstütze
aus und bauen Sie anschließend
das Kinderrückhaltesystem ein.
(S. 178)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge von
Becken- und Schultergurt,
indem Sie die Gurtbänder von
Becken- und Schultergurt durch
die Aussparungen im Halteclip
führen. Verschließen Sie den
Gurt wieder. Wenn der Gurt
durchhängt, öffnen Sie das
Gurtschloss und bringen Sie
den Halteclip erneut an.
1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 67 ページ ２０１６年６月２８日　火曜日　午後７時５３分

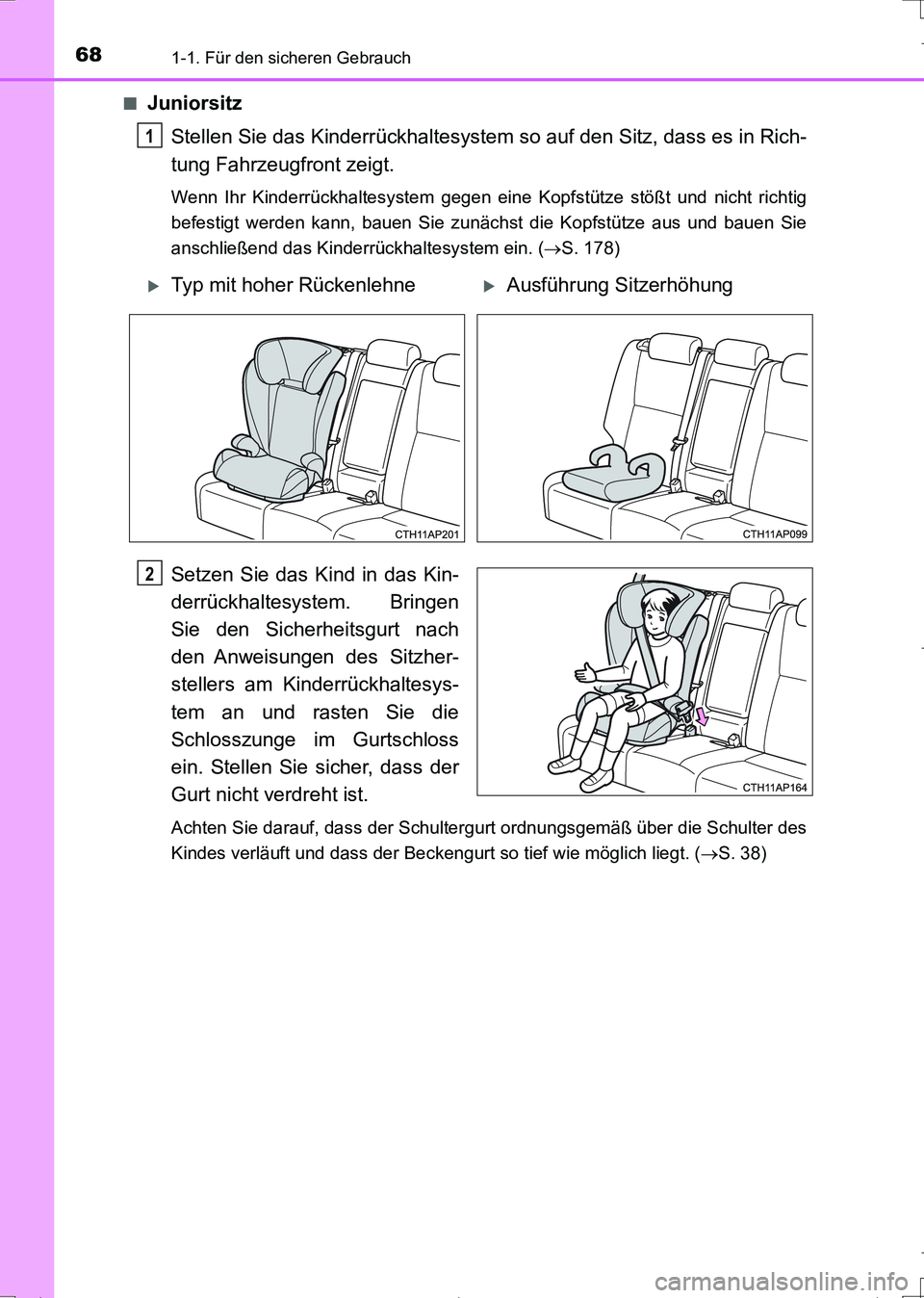

681-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sports_EM (OM12L15M)■
Juniorsitz
Stellen Sie das Kinderrückhaltesystem so auf den Sitz, dass es in Rich-
tung Fahrzeugfront zeigt.
Wenn Ihr Kinderrückhaltesystem gegen eine Kopfstütze stößt und nicht richtig
befestigt werden kann, bauen Sie zunächst die Kopfstütze aus und bauen Sie
anschließend das Kinderrückhaltesystem ein. (S. 178)
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinderrückhaltesys-
tem an und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schultergurt ordnungsgemäß über die Schulter des
Kindes verläuft und dass der Beckengurt so tief wie möglich liegt. (S. 38)
1
Typ mit hoher RückenlehneAusführung Sitzerhöhung
2
AURIS Touring Sports_OM_German_OM12L15M.book 68 ページ ２０１６年６月２８日　火曜日　午後７時５３分

691-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sports_EM (OM12L15M)
Drücken Sie die Entriegelungstaste
des Gurtschlosses und lassen Sie
den Sicherheitsgurt vollständig ein-
ziehen.
Ausbauen eines mit einem Sicherheitsgurt befestigten Kinderrückhal-
tesystems
AURIS Touring Sports_OM_German_OM12L15M.book 69 ページ ２０１６年６月２８日　火曜日　午後７時５３分

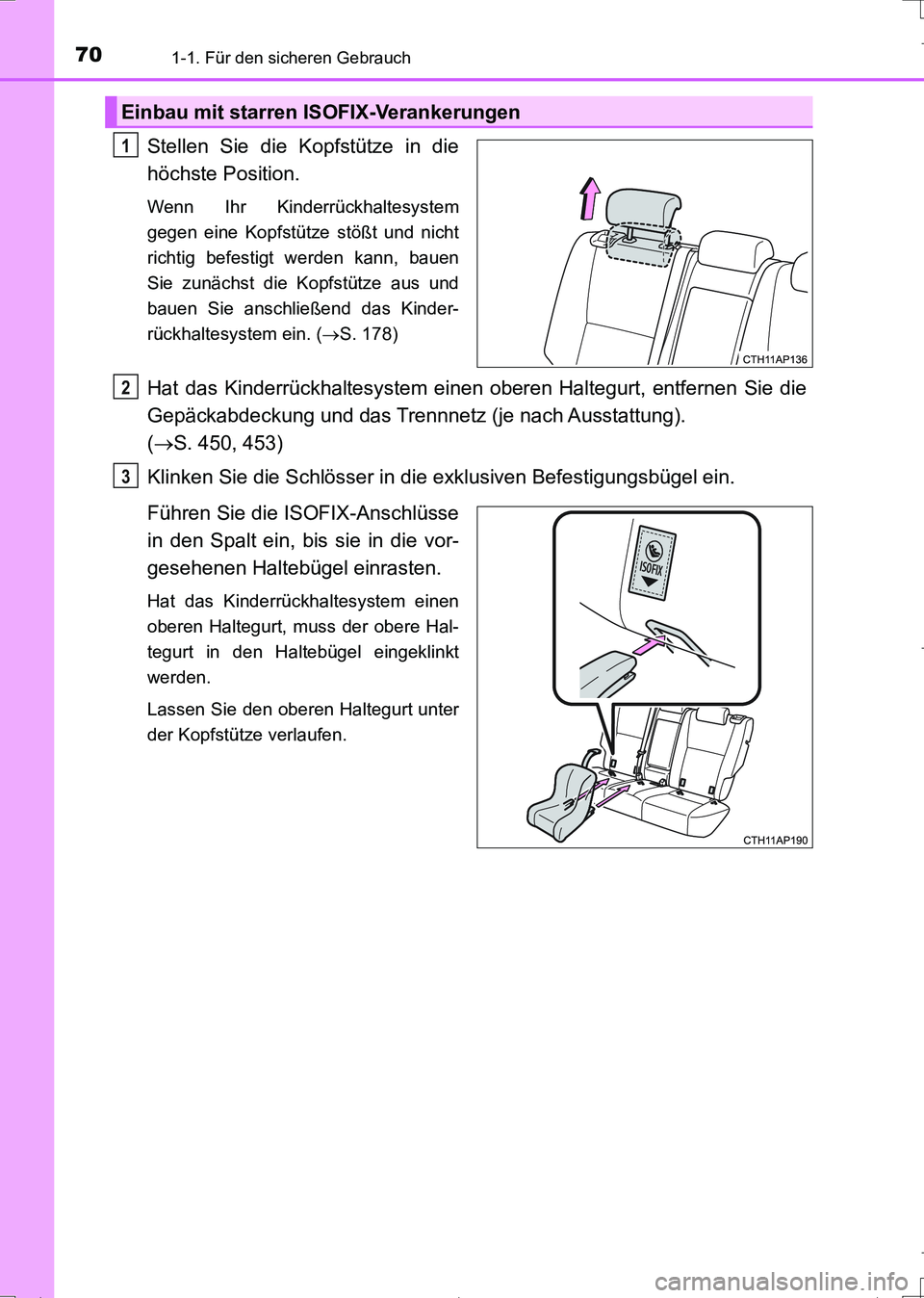

701-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sports_EM (OM12L15M)
Stellen Sie die Kopfstütze in die
höchste Position.
Wenn Ihr Kinderrückhaltesystem
gegen eine Kopfstütze stößt und nicht
richtig befestigt werden kann, bauen
Sie zunächst die Kopfstütze aus und
bauen Sie anschließend das Kinder-
rückhaltesystem ein. (S. 178)
Hat das Kinderrückhaltesystem einen oberen Haltegurt, entfernen Sie die
Gepäckabdeckung und das Trennnetz (je nach Ausstattung).
(S. 450, 453)
Klinken Sie die Schlösser in die exklusiven Befestigungsbügel ein.
Führen Sie die ISOFIX-Anschlüsse
in den Spalt ein, bis sie in die vor-
gesehenen Haltebügel einrasten.
Hat das Kinderrückhaltesystem einen
oberen Haltegurt, muss der obere Hal-
tegurt in den Haltebügel eingeklinkt
werden.
Lassen Sie den oberen Haltegurt unter
der Kopfstütze verlaufen.
Einbau mit starren ISOFIX-Verankerungen
1
2
3
AURIS Touring Sports_OM_German_OM12L15M.book 70 ページ ２０１６年６月２８日　火曜日　午後７時５３分

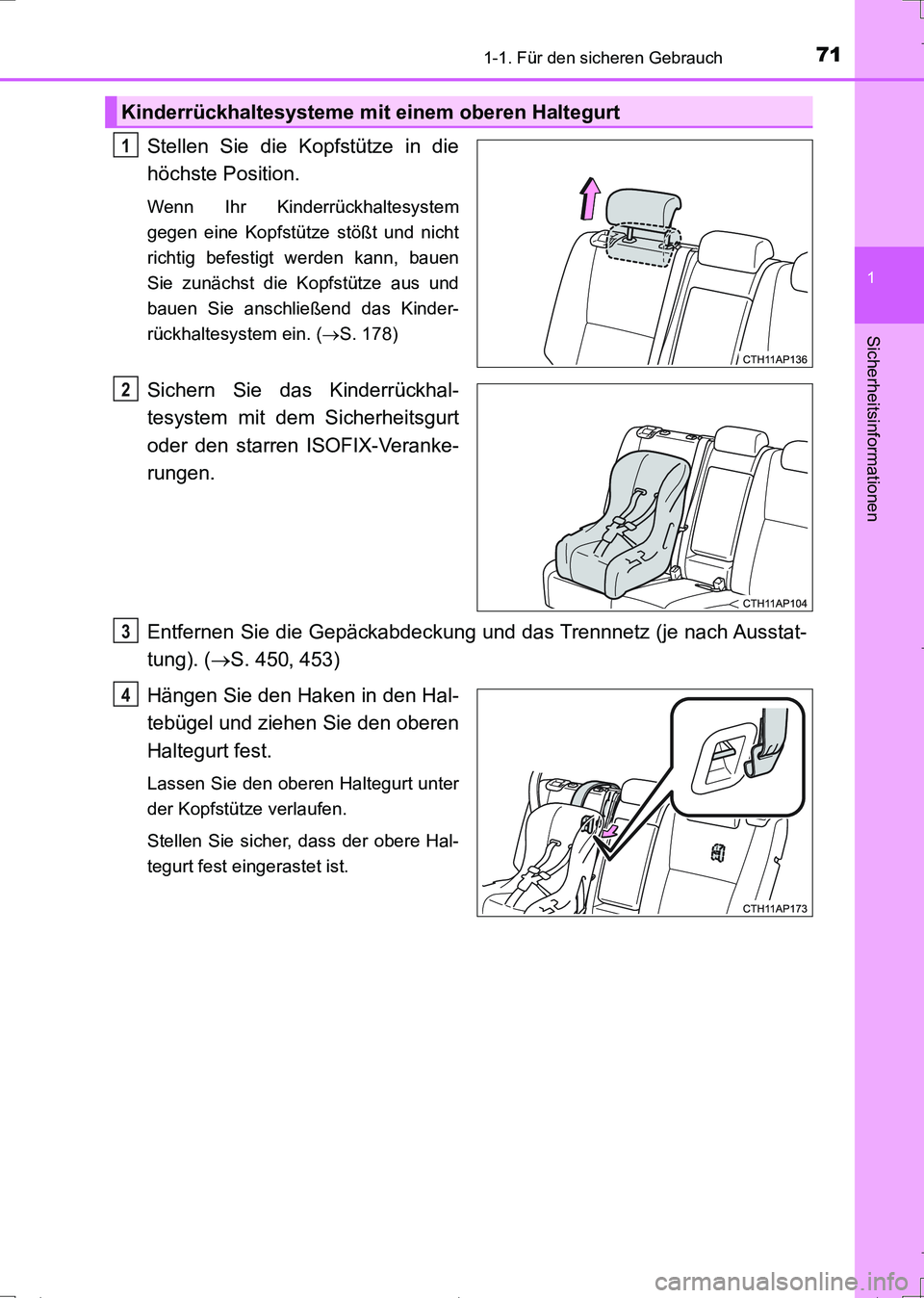

711-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sports_EM (OM12L15M)
Stellen Sie die Kopfstütze in die
höchste Position.
Wenn Ihr Kinderrückhaltesystem
gegen eine Kopfstütze stößt und nicht
richtig befestigt werden kann, bauen
Sie zunächst die Kopfstütze aus und
bauen Sie anschließend das Kinder-
rückhaltesystem ein. (S. 178)
Sichern Sie das Kinderrückhal-
tesystem mit dem Sicherheitsgurt
oder den starren ISOFIX-Veranke-
rungen.
Entfernen Sie die Gepäckabdeckung und das Trennnetz (je nach Ausstat-
tung). (S. 450, 453)
Hängen Sie den Haken in den Hal-
tebügel und ziehen Sie den oberen
Haltegurt fest.
Lassen Sie den oberen Haltegurt unter
der Kopfstütze verlaufen.
Stellen Sie sicher, dass der obere Hal-
tegurt fest eingerastet ist.
Kinderrückhaltesysteme mit einem oberen Haltegurt
1
2
3
4
AURIS Touring Sports_OM_German_OM12L15M.book 71 ページ ２０１６年６月２８日　火曜日　午後７時５３分

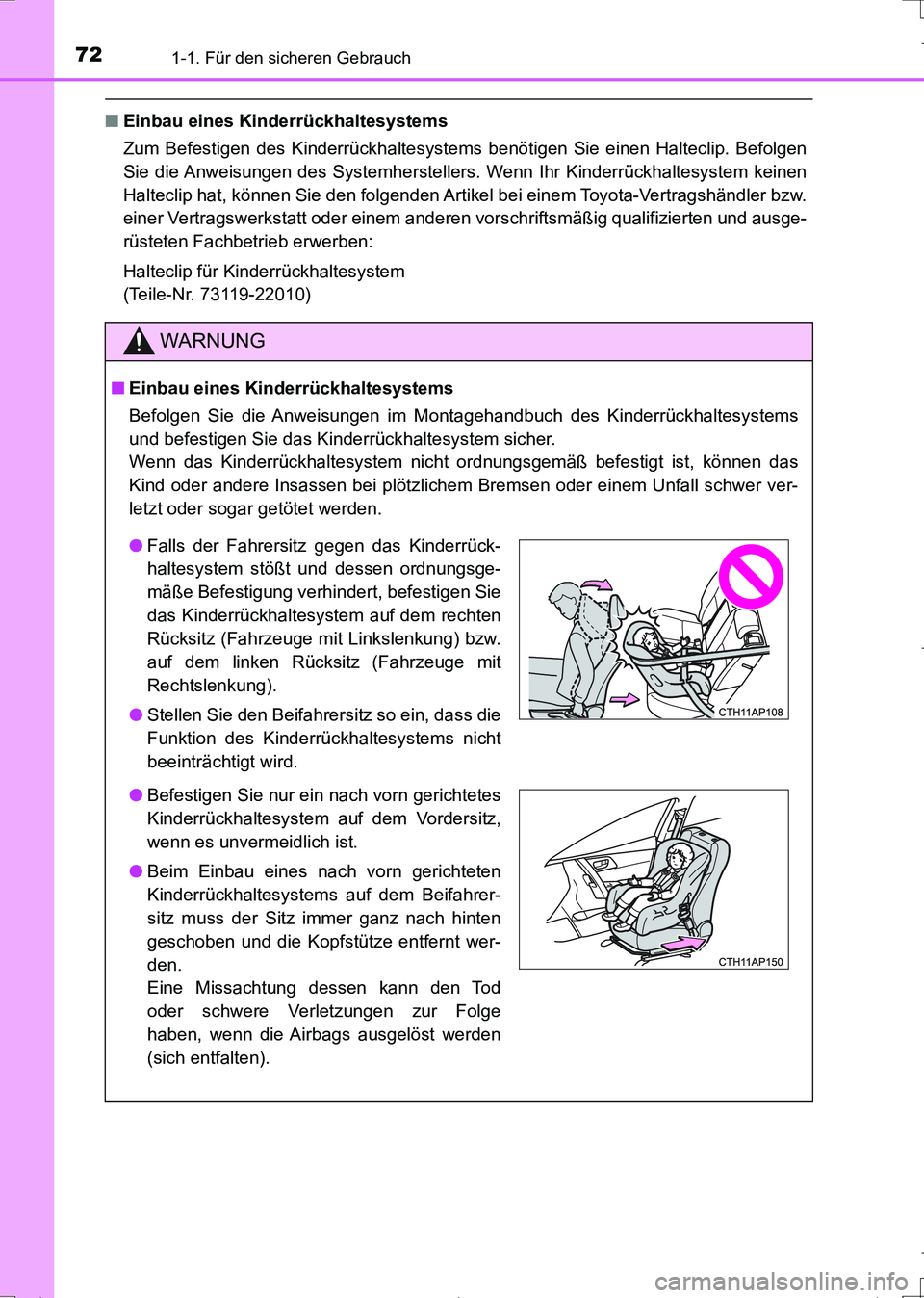

721-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sports_EM (OM12L15M)
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems benötigen Sie einen Halteclip. Befolgen
Sie die Anweisungen des Systemherstellers. Wenn Ihr Kinderrückhaltesystem keinen
Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb erwerben:
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
WARNUNG
■Einbau eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhaltesystems
und befestigen Sie das Kinderrückhaltesystem sicher.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß befestigt ist, können das
Kind oder andere Insassen bei plötzlichem Bremsen oder einem Unfall schwer ver-
letzt oder sogar getötet werden.
●Falls der Fahrersitz gegen das Kinderrück-
haltesystem stößt und dessen ordnungsge-
mäße Befestigung verhindert, befestigen Sie
das Kinderrückhaltesystem auf dem rechten
Rücksitz (Fahrzeuge mit Linkslenkung) bzw.
auf dem linken Rücksitz (Fahrzeuge mit
Rechtslenkung).
●Stellen Sie den Beifahrersitz so ein, dass die
Funktion des Kinderrückhaltesystems nicht
beeinträchtigt wird.
●Befestigen Sie nur ein nach vorn gerichtetes
Kinderrückhaltesystem auf dem Vordersitz,
wenn es unvermeidlich ist.
●Beim Einbau eines nach vorn gerichteten
Kinderrückhaltesystems auf dem Beifahrer-
sitz muss der Sitz immer ganz nach hinten
geschoben und die Kopfstütze entfernt wer-
den.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben, wenn die Airbags ausgelöst werden
(sich entfalten).
