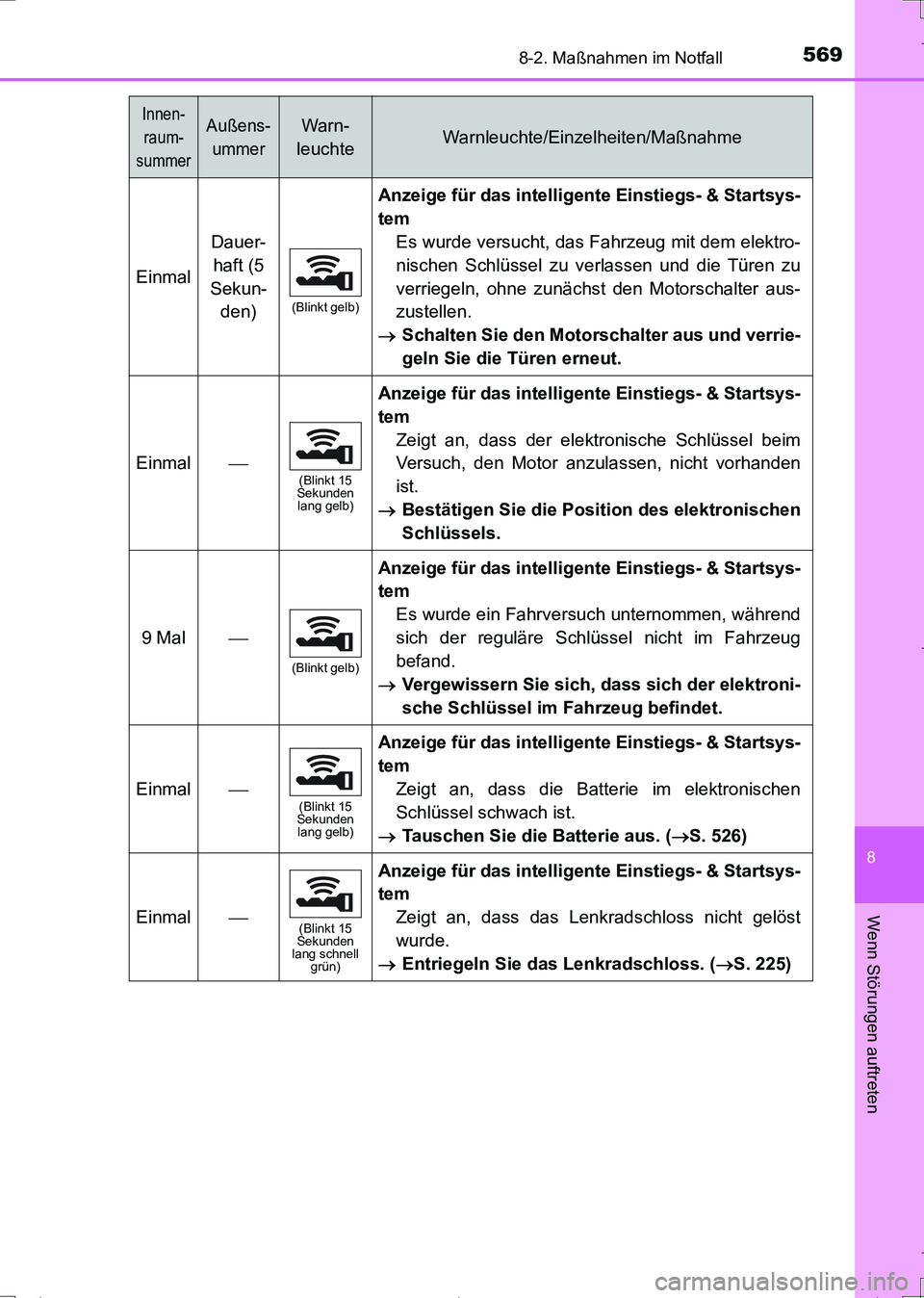

2017 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

5698-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)
Einmal
Dauer-
haft (5
Sekun-
den)
(Blinkt gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Es wurde versucht, das Fahrzeug mit dem elektro-
nischen Schlüssel zu verlassen und die Türen zu
verriegeln, ohne zunächst den Motorschalter aus-
zustellen.
Schalten Sie den Motorschalter aus und verrie-
geln Sie die Türen erneut.
Einmal
(Blinkt 15
Sekunden
lang gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Zeigt an, dass der elektronische Schlüssel beim
Versuch, den Motor anzulassen, nicht vorhanden
ist.
Bestätigen Sie die Position des elektronischen
Schlüssels.
9 Mal
(Blinkt gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Es wurde ein Fahrversuch unternommen, während
sich der reguläre Schlüssel nicht im Fahrzeug
befand.
Vergewissern Sie sich, dass sich der elektroni-
sche Schlüssel im Fahrzeug befindet.
Einmal(Blinkt 15
Sekunden
lang gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Zeigt an, dass die Batterie im elektronischen
Schlüssel schwach ist.
Tauschen Sie die Batterie aus. (S. 526)
Einmal(Blinkt 15
Sekunden
lang schnell
grün)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Zeigt an, dass das Lenkradschloss nicht gelöst
wurde.
Entriegeln Sie das Lenkradschloss. (S. 225)
Innen-
raum-
summerAußens-
ummerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme
AURIS Touring Sports_OM_German_OM12L15M.book 569 ページ ２０１６年６月２８日　火曜日　午後７時５３分

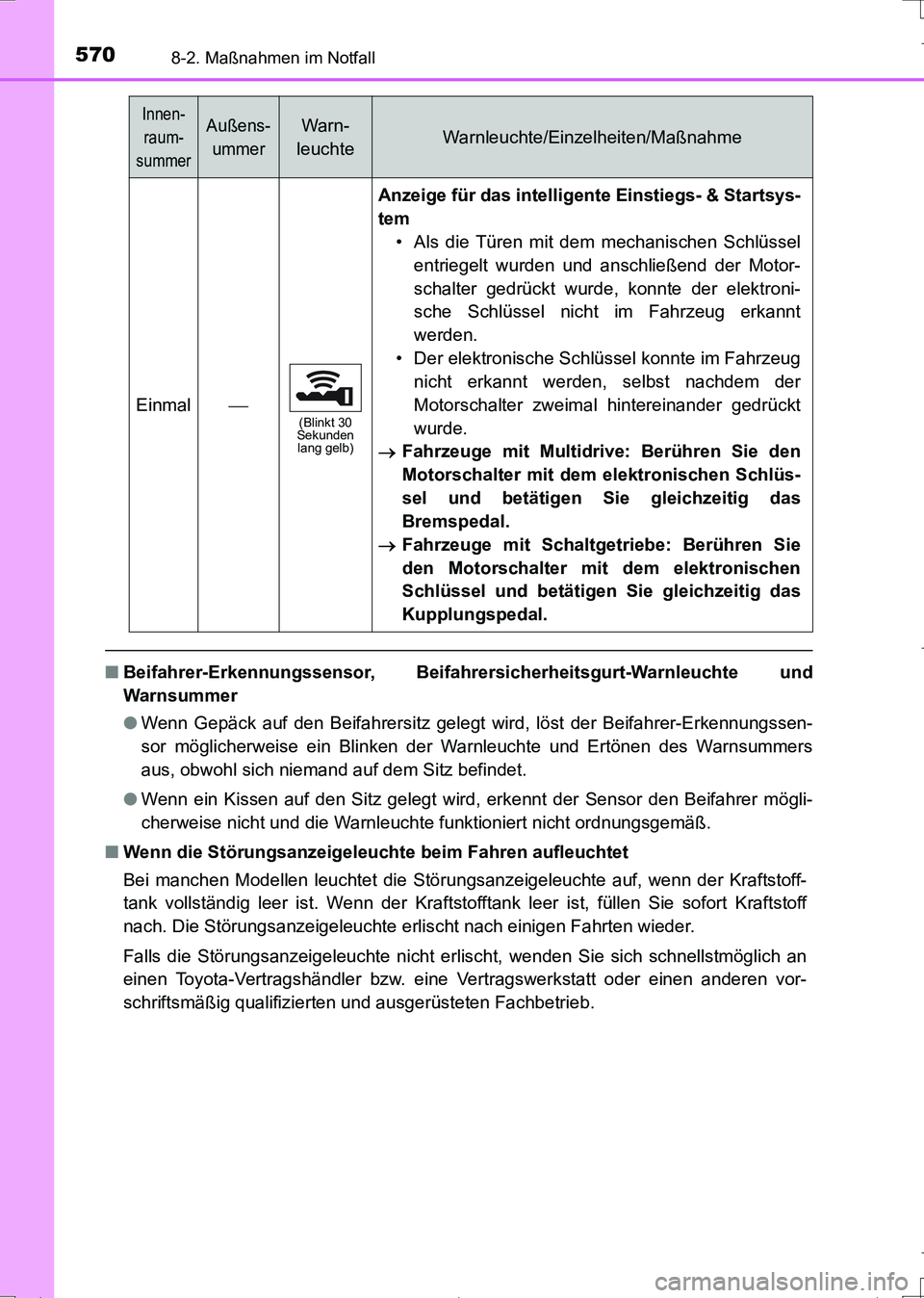

5708-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)
■Beifahrer-Erkennungssensor, Beifahrersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und die Warnleuchte funktioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der Kraftstoff-
tank vollständig leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff
nach. Die Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Einmal(Blinkt 30
Sekunden
lang gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
• Als die Türen mit dem mechanischen Schlüssel
entriegelt wurden und anschließend der Motor-
schalter gedrückt wurde, konnte der elektroni-
sche Schlüssel nicht im Fahrzeug erkannt
werden.
• Der elektronische Schlüssel konnte im Fahrzeug
nicht erkannt werden, selbst nachdem der
Motorschalter zweimal hintereinander gedrückt
wurde.
Fahrzeuge mit Multidrive: Berühren Sie den
Motorschalter mit dem elektronischen Schlüs-
sel und betätigen Sie gleichzeitig das
Bremspedal.
Fahrzeuge mit Schaltgetriebe: Berühren Sie
den Motorschalter mit dem elektronischen
Schlüssel und betätigen Sie gleichzeitig das
Kupplungspedal.
Innen-
raum-
summerAußens-
ummerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme
AURIS Touring Sports_OM_German_OM12L15M.book 570 ページ ２０１６年６月２８日　火曜日　午後７時５３分

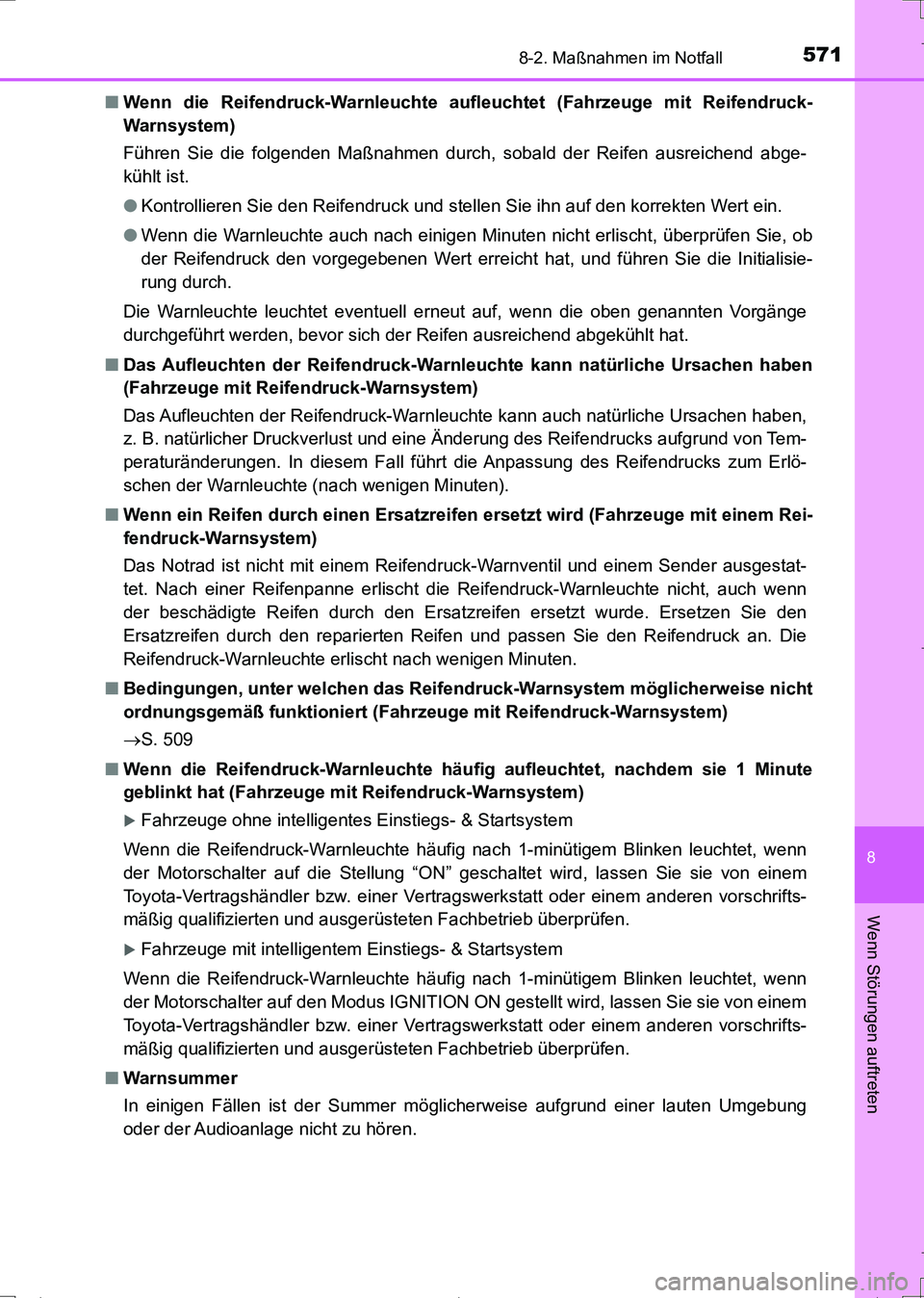

5718-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Führen Sie die folgenden Maßnahmen durch, sobald der Reifen ausreichend abge-
kühlt ist.
●Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert ein.
●Wenn die Warnleuchte auch nach einigen Minuten nicht erlischt, überprüfen Sie, ob
der Reifendruck den vorgegebenen Wert erreicht hat, und führen Sie die Initialisie-
rung durch.
Die Warnleuchte leuchtet eventuell erneut auf, wenn die oben genannten Vorgänge
durchgeführt werden, bevor sich der Reifen ausreichend abgekühlt hat.
■Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben
(Fahrzeuge mit Reifendruck-Warnsystem)
Das Aufleuchten der Reifendruck-Warnleuchte kann auch natürliche Ursachen haben,
z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund von Tem-
peraturänderungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlö-
schen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzreifen ersetzt wird (Fahrzeuge mit einem Rei-
fendruck-Warnsystem)
Das Notrad ist nicht mit einem Reifendruck-Warnventil und einem Sender ausgestat-
tet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch wenn
der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den
Ersatzreifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die
Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
S. 509
■Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
geblinkt hat (Fahrzeuge mit Reifendruck-Warnsystem)
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Wenn die Reifendruck-Warnleuchte häufig nach 1-minütigem Blinken leuchtet, wenn
der Motorschalter auf die Stellung “ON” geschaltet wird, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Wenn die Reifendruck-Warnleuchte häufig nach 1-minütigem Blinken leuchtet, wenn
der Motorschalter auf den Modus IGNITION ON gestellt wird, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
AURIS Touring Sports_OM_German_OM12L15M.book 571 ページ ２０１６年６月２８日　火曜日　午後７時５３分

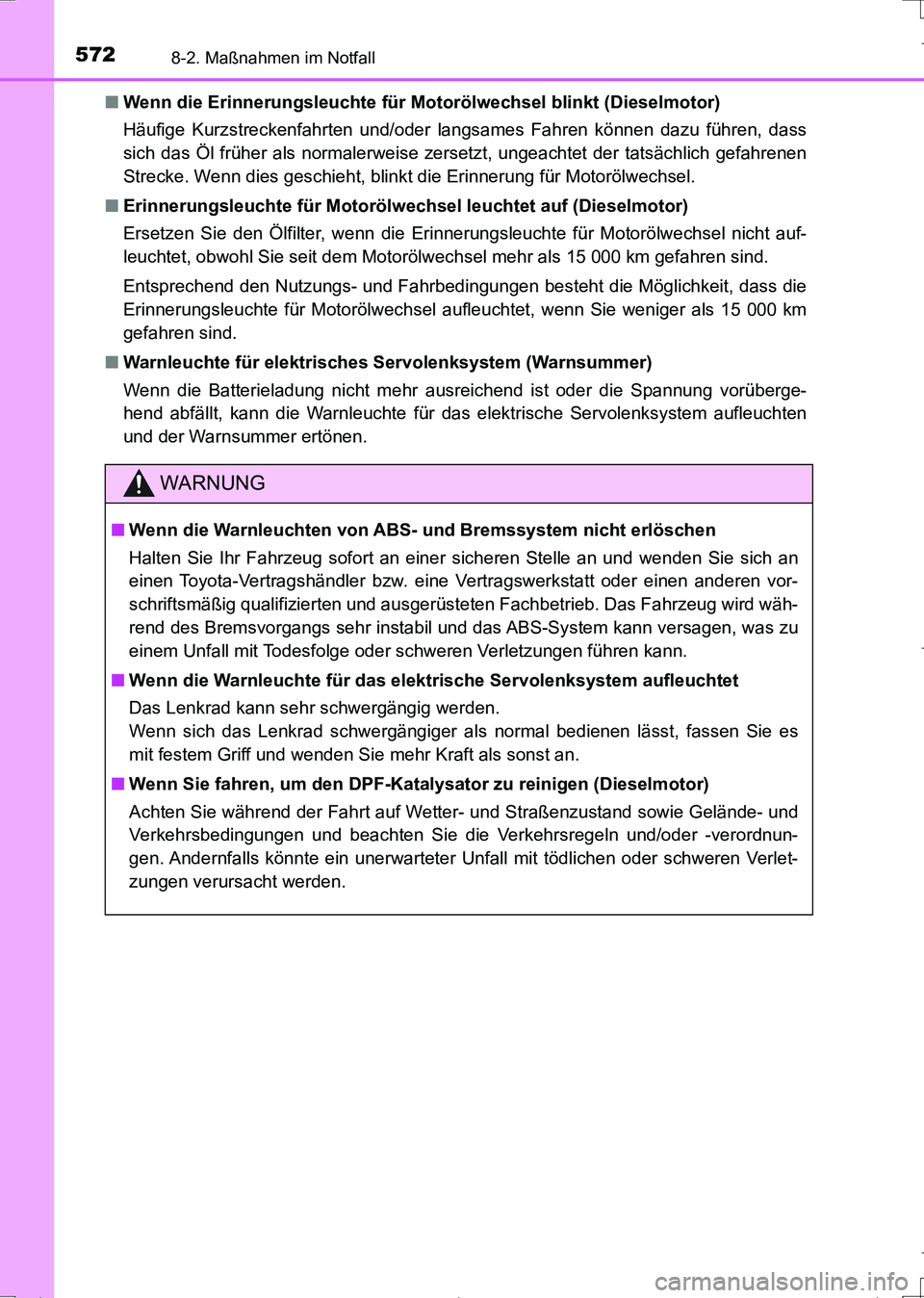

5728-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)■Wenn die Erinnerungsleuchte für Motorölwechsel blinkt (Dieselmotor)
Häufige Kurzstreckenfahrten und/oder langsames Fahren können dazu führen, dass
sich das Öl früher als normalerweise zersetzt, ungeachtet der tatsächlich gefahrenen
Strecke. Wenn dies geschieht, blinkt die Erinnerung für Motorölwechsel.
■Erinnerungsleuchte für Motorölwechsel leuchtet auf (Dieselmotor)
Ersetzen Sie den Ölfilter, wenn die Erinnerungsleuchte für Motorölwechsel nicht auf-
leuchtet, obwohl Sie seit dem Motorölwechsel mehr als 15 000 km gefahren sind.
Entsprechend den Nutzungs- und Fahrbedingungen besteht die Möglichkeit, dass die
Erinnerungsleuchte für Motorölwechsel aufleuchtet, wenn Sie weniger als 15 000 km
gefahren sind.
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Wenn die Batterieladung nicht mehr ausreichend ist oder die Spannung vorüberge-
hend abfällt, kann die Warnleuchte für das elektrische Servolenksystem aufleuchten
und der Warnsummer ertönen.
WARNUNG
■Wenn die Warnleuchten von ABS- und Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Das Fahrzeug wird wäh-
rend des Bremsvorgangs sehr instabil und das ABS-System kann versagen, was zu
einem Unfall mit Todesfolge oder schweren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektrische Servolenksystem aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff und wenden Sie mehr Kraft als sonst an.
■Wenn Sie fahren, um den DPF-Katalysator zu reinigen (Dieselmotor)
Achten Sie während der Fahrt auf Wetter- und Straßenzustand sowie Gelände- und
Verkehrsbedingungen und beachten Sie die Verkehrsregeln und/oder -verordnun-
gen. Andernfalls könnte ein unerwarteter Unfall mit tödlichen oder schweren Verlet-
zungen verursacht werden.
AURIS Touring Sports_OM_German_OM12L15M.book 572 ページ ２０１６年６月２８日　火曜日　午後７時５３分

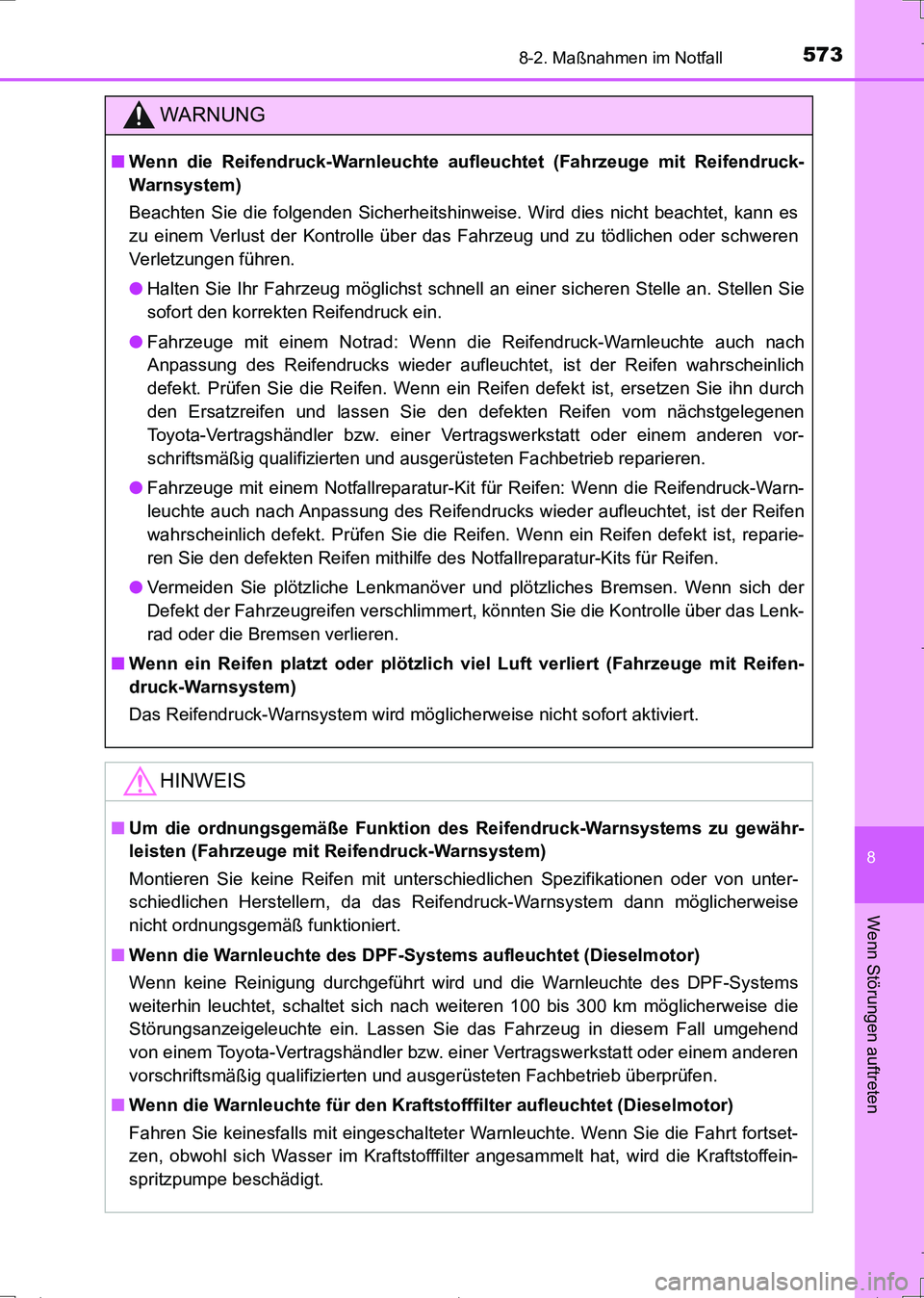

5738-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)
WARNUNG
■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Beachten Sie die folgenden Sicherheitshinweise. Wird dies nicht beachtet, kann es
zu einem Verlust der Kontrolle über das Fahrzeug und zu tödlichen oder schweren
Verletzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stellen Sie
sofort den korrekten Reifendruck ein.
●Fahrzeuge mit einem Notrad: Wenn die Reifendruck-Warnleuchte auch nach
Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen wahrscheinlich
defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
den Ersatzreifen und lassen Sie den defekten Reifen vom nächstgelegenen
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb reparieren.
●Fahrzeuge mit einem Notfallreparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen
wahrscheinlich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, reparie-
ren Sie den defekten Reifen mithilfe des Notfallreparatur-Kits für Reifen.
●Vermeiden Sie plötzliche Lenkmanöver und plötzliches Bremsen. Wenn sich der
Defekt der Fahrzeugreifen verschlimmert, könnten Sie die Kontrolle über das Lenk-
rad oder die Bremsen verlieren.
■Wenn ein Reifen platzt oder plötzlich viel Luft verliert (Fahrzeuge mit Reifen-
druck-Warnsystem)
Das Reifendruck-Warnsystem wird möglicherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion des Reifendruck-Warnsystems zu gewähr-
leisten (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem dann möglicherweise
nicht ordnungsgemäß funktioniert.
■Wenn die Warnleuchte des DPF-Systems aufleuchtet (Dieselmotor)
Wenn keine Reinigung durchgeführt wird und die Warnleuchte des DPF-Systems
weiterhin leuchtet, schaltet sich nach weiteren 100 bis 300 km möglicherweise die
Störungsanzeigeleuchte ein. Lassen Sie das Fahrzeug in diesem Fall umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Wenn die Warnleuchte für den Kraftstofffilter aufleuchtet (Dieselmotor)
Fahren Sie keinesfalls mit eingeschalteter Warnleuchte. Wenn Sie die Fahrt fortset-
zen, obwohl sich Wasser im Kraftstofffilter angesammelt hat, wird die Kraftstoffein-
spritzpumpe beschädigt.
AURIS Touring Sports_OM_German_OM12L15M.book 573 ページ ２０１６年６月２８日　火曜日　午後７時５３分

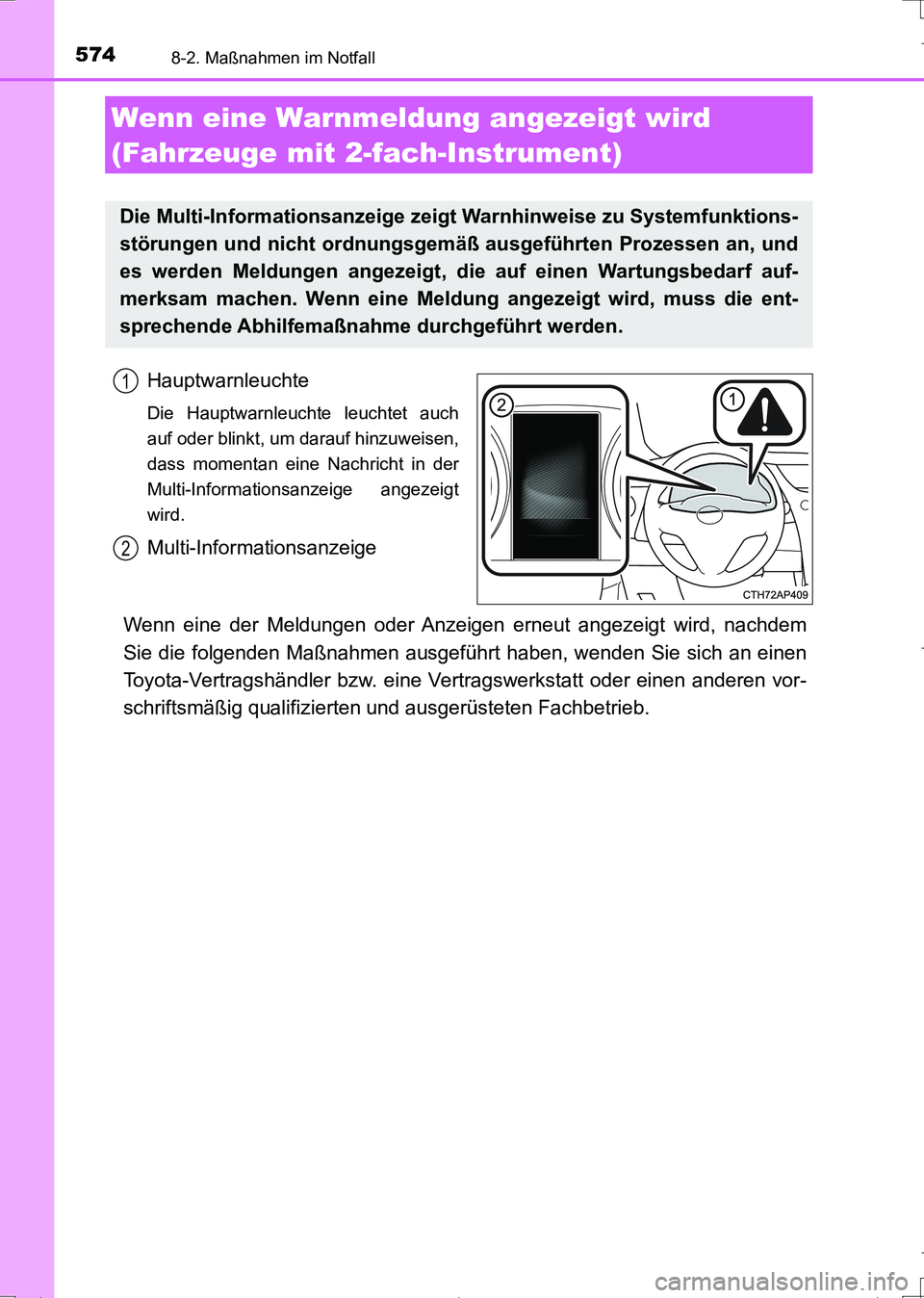

5748-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um darauf hinzuweisen,
dass momentan eine Nachricht in der
Multi-Informationsanzeige angezeigt
wird.
Multi-Informationsanzeige
Wenn eine der Meldungen oder Anzeigen erneut angezeigt wird, nachdem
Sie die folgenden Maßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn eine Warnmeldung angezeigt wird
(Fahrzeuge mit 2-fach-Instrument)
Die Multi-Informationsanzeige zeigt Warnhinweise zu Systemfunktions-
störungen und nicht ordnungsgemäß ausgeführten Prozessen an, und
es werden Meldungen angezeigt, die auf einen Wartungsbedarf auf-
merksam machen. Wenn eine Meldung angezeigt wird, muss die ent-
sprechende Abhilfemaßnahme durchgeführt werden.
1
2
AURIS Touring Sports_OM_German_OM12L15M.book 574 ページ ２０１６年６月２８日　火曜日　午後７時５３分

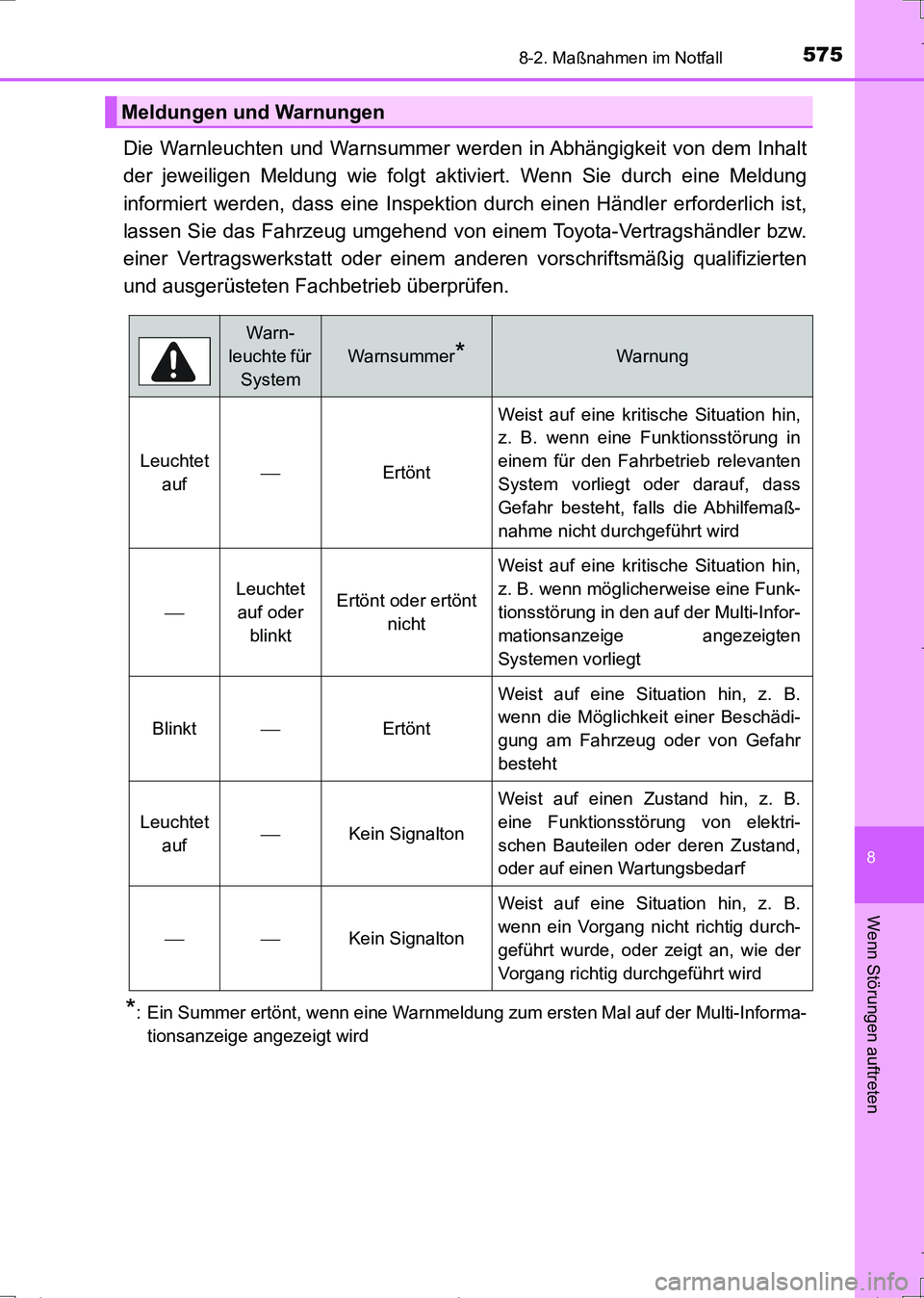

5758-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12L15M)
Die Warnleuchten und Warnsummer werden in Abhängigkeit von dem Inhalt
der jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung
informiert werden, dass eine Inspektion durch einen Händler erforderlich ist,
lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung zum ersten Mal auf der Multi-Informa-
tionsanzeige angezeigt wird
Meldungen und Warnungen
Warn-
leuchte für
System
Warnsummer*Warnung
Leuchtet
aufErtöntWeist auf eine kritische Situation hin,
z. B. wenn eine Funktionsstörung in
einem für den Fahrbetrieb relevanten
System vorliegt oder darauf, dass
Gefahr besteht, falls die Abhilfemaß-
nahme nicht durchgeführt wird

Leuchtet
auf oder
blinktErtönt oder ertönt
nicht
Weist auf eine kritische Situation hin,
z. B. wenn möglicherweise eine Funk-
tionsstörung in den auf der Multi-Infor-
mationsanzeige angezeigten
Systemen vorliegt
BlinktErtönt
Weist auf eine Situation hin, z. B.
wenn die Möglichkeit einer Beschädi-
gung am Fahrzeug oder von Gefahr
besteht
Leuchtet
aufKein Signalton
Weist auf einen Zustand hin, z. B.
eine Funktionsstörung von elektri-
schen Bauteilen oder deren Zustand,
oder auf einen Wartungsbedarf
Kein Signalton
Weist auf eine Situation hin, z. B.
wenn ein Vorgang nicht richtig durch-
geführt wurde, oder zeigt an, wie der
Vorgang richtig durchgeführt wird
AURIS Touring Sports_OM_German_OM12L15M.book 575 ページ ２０１６年６月２８日　火曜日　午後７時５３分

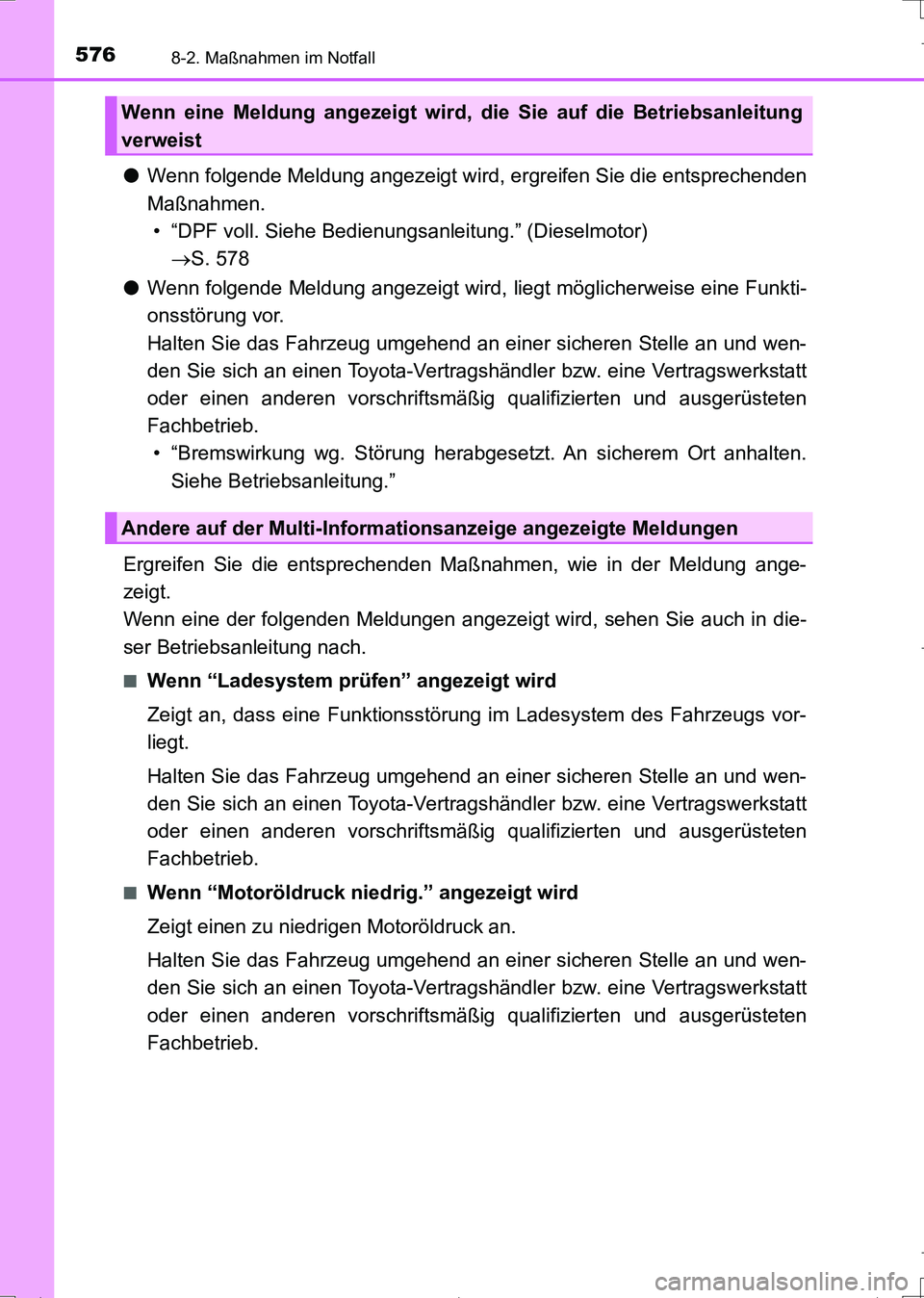

5768-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12L15M)
●Wenn folgende Meldung angezeigt wird, ergreifen Sie die entsprechenden
Maßnahmen.
• “DPF voll. Siehe Bedienungsanleitung.” (Dieselmotor)
S. 578
●Wenn folgende Meldung angezeigt wird, liegt möglicherweise eine Funkti-
onsstörung vor.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
• “Bremswirkung wg. Störung herabgesetzt. An sicherem Ort anhalten.
Siehe Betriebsanleitung.”
Ergreifen Sie die entsprechenden Maßnahmen, wie in der Meldung ange-
zeigt.
Wenn eine der folgenden Meldungen angezeigt wird, sehen Sie auch in die-
ser Betriebsanleitung nach.
■Wenn “Ladesystem prüfen” angezeigt wird
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
Wenn eine Meldung angezeigt wird, die Sie auf die Betriebsanleitung
verweist
Andere auf der Multi-Informationsanzeige angezeigte Meldungen
AURIS Touring Sports_OM_German_OM12L15M.book 576 ページ ２０１６年６月２８日　火曜日　午後７時５３分
