2017 Seat Ibiza Betriebsanleitung (in German)

Fahrerassistenzsysteme
Seite 242, ››› in Benutzerhinweise auf
Seit e 242
!
An
zeige und Signaltöne einstellen Die Anzeige und die Signaltöne werden in Ea-
sy C
onnect

* eingestellt.
Automatische Einschaltung
 on – die Option Automatische Ein-
schaltung wird aktiviert ››› Seite 245.
 off – die Option Automatische Ein-
schaltung wird deaktiviert ›››
Seite 245.
Lautstärke vorn*
Lautstärke im vorderen und seitlichen Be-
reich
Klang-/Toneinstellungen vorn*
Frequenz (Klang) des Tons im vorderen Be-
reich.
Lautstärke hinten*
Lautstärke im hinteren Bereich.
Klang-/Toneinstellungen hinten*
Frequenz (Klang) des Tons im hinteren Be-
reich. Lautstärke verringern
Bei ein
g

eschalteter Einparkhilfe verringert
sich die Lautstärke der aktiven Audio/Video-
quelle je nach gewählter Option.
Fehleranzeigen Wenn bei aktivierter Einparkhilfe oder bei de-
ren Ein
s

chalten im Kombiinstrument eine
Fehlermeldung zur Einparkhilfe erscheint,
liegt ein Systemfehler vor.
Wenn die Störung beim Ausschalten der Zün-
dung noch immer vorhanden ist, wird beim
nächsten Einschalten der Einparkhilfe mit
eingelegtem Rückwärtsgang nicht mehr
akustisch auf die Störung hingewiesen.
Einparkhilfe Plus*
Wenn eine Störung der Einparkhilfe vorliegt,
erscheint im Kombiinstrument eine Fehler-
meldung zur Einparkhilfe und zusätzlich
blinkt die LED in der Taste .
Bei einem defekten Sensor wird im Display
von Easy Connect das Symbol  vor/hinter
dem Fahrzeug angezeigt. Wenn ein Sensor
hinten defekt ist, werden nur noch Hindernis-
se im Bereich A
› ›
›

Abb. 206 angezeigt.
Wenn ein Sensor vorn defekt ist, werden nur
noch Hindernisse im Bereich B angezeigt.
La s
sen

Sie die Störung möglichst bald in ei-
ner Fachwerkstatt beheben. Anhängevorrichtung Bei Fahrzeugen mit werkseitig montierter An-
häng
erk

upplung, wenn der Anhänger elekt-
risch verbunden ist, werden die hinteren Sen-
soren für die Parkhilfe nicht aktiviert, wenn
der Rückwärtsgang eingelegt wird, indem Sie
den Wählhebelstellung auf R stellen oder die
Taste  drücken.
Einparkhilfe Plus
Der Abstand zu möglichen Hindernissen auf
der Rückseite des Fahrzeugs wird nicht auf
dem Bildschirm und auch nicht durch akusti-
sche Signale angezeigt.
Im Bildschirm des Easy Connect-Systems wer-
den nur die im vorderen Bereich erkannten
Hindernisse angezeigt und die Anzeige des
Fahrwegs wird ausgeblendet.
Manöver-Bremshilfe* 3 Nut gültig mit
Einp
arkhilfe Plus
Die Notbremsfunktion dient dazu, Schäden,
die durch mögliche Kollisionen verursacht
werden können, zu reduzieren.
Je nach Ausstattung wird, wenn die Einpark-
hilfe aktiviert ist, die Notbremsfunktion durch
die Bremsfunktion während des Parkvor-
gangs aktiviert, wenn ein Hindernis mit Kolli-
sionsgefahr auf der Fahrstrecke erkannt wird,
ganz egal in welcher Fahrtrichtung. »
247
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

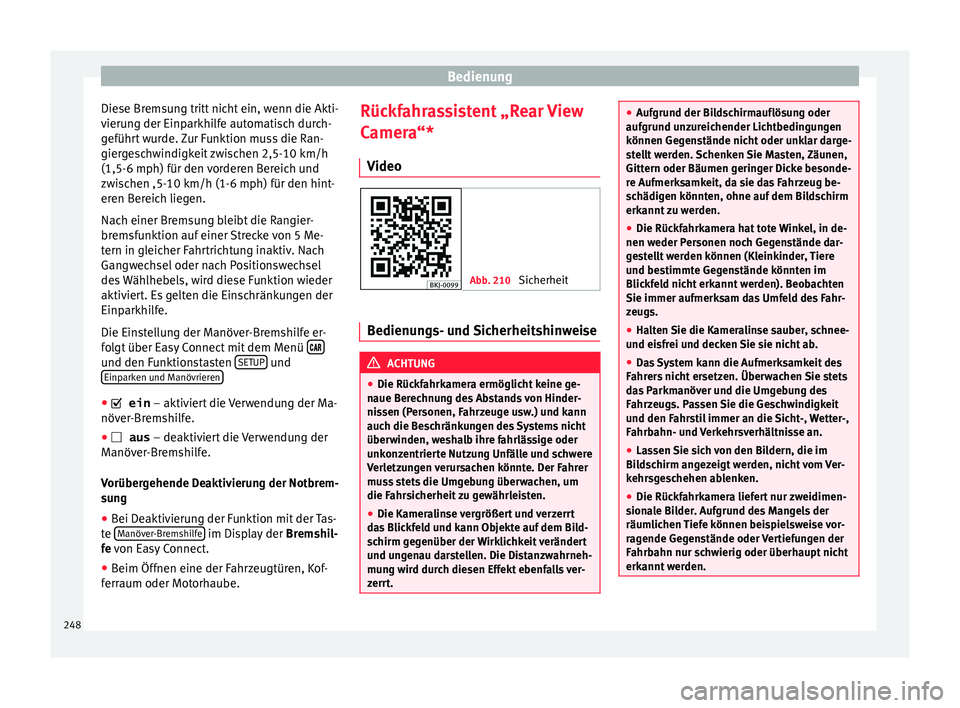

Diese Bremsung tritt nicht ein, wenn die Akti-
v ieru
n
g der Einparkhilfe automatisch durch-
geführt wurde. Zur Funktion muss die Ran-
giergeschwindigkeit zwischen 2,5-10 km/h
(1,5-6 mph) für den vorderen Bereich und
zwischen ,5-10 km/h (1-6 mph) für den hint-
eren Bereich liegen.
Nach einer Bremsung bleibt die Rangier-
bremsfunktion auf einer Strecke von 5 Me-
tern in gleicher Fahrtrichtung inaktiv. Nach
Gangwechsel oder nach Positionswechsel
des Wählhebels, wird diese Funktion wieder
aktiviert. Es gelten die Einschränkungen der
Einparkhilfe.
Die Einstellung der Manöver-Bremshilfe er-
folgt über Easy Connect mit dem Menü und den Funktionstasten
S
ETUP und
Einp ark
en u

nd Manövrieren ●
 ein – aktivier
t die Verwendung der Ma-
növer-Bremshilfe.
●  aus – deaktivier
t die Verwendung der
Manöver-Bremshilfe.
Vorübergehende Deaktivierung der Notbrem-
sung
● Bei Deaktivierung der Funktion mit der Tas-
te M
anöv

er-Bremshilfe im Display der
Bremshi
l-
f
e von Easy Connect.
● Beim Öffnen eine der Fahrzeugtüren, Kof-
ferraum oder Mot
orhaube. Rückfahrassistent „Rear View
Camera“*
V

ideo Abb. 210
Sicherheit Bedienungs- und Sicherheitshinweise
ACHTUNG
● Die Rückf ahrk

amera ermöglicht keine ge-
naue Berechnung des Abstands von Hinder-
nissen (Personen, Fahrzeuge usw.) und kann
auch die Beschränkungen des Systems nicht
überwinden, weshalb ihre fahrlässige oder
unkonzentrierte Nutzung Unfälle und schwere
Verletzungen verursachen könnte. Der Fahrer
muss stets die Umgebung überwachen, um
die Fahrsicherheit zu gewährleisten.
● Die Kameralinse vergrößert und verzerrt
das
Blickfeld und kann Objekte auf dem Bild-
schirm gegenüber der Wirklichkeit verändert
und ungenau darstellen. Die Distanzwahrneh-
mung wird durch diesen Effekt ebenfalls ver-
zerrt. ●
Aufgru nd der Bi

ldschirmauflösung oder
aufgrund unzureichender Lichtbedingungen
können Gegenstände nicht oder unklar darge-
stellt werden. Schenken Sie Masten, Zäunen,
Gittern oder Bäumen geringer Dicke besonde-
re Aufmerksamkeit, da sie das Fahrzeug be-
schädigen könnten, ohne auf dem Bildschirm
erkannt zu werden.
● Die Rückfahrkamera hat tote Winkel, in de-
nen weder Per
sonen noch Gegenstände dar-
gestellt werden können (Kleinkinder, Tiere
und bestimmte Gegenstände könnten im
Blickfeld nicht erkannt werden). Beobachten
Sie immer aufmerksam das Umfeld des Fahr-
zeugs.
● Halten Sie die Kameralinse sauber, schnee-
und eisfr
ei und decken Sie sie nicht ab.
● Das System kann die Aufmerksamkeit des
Fahrer
s nicht ersetzen. Überwachen Sie stets
das Parkmanöver und die Umgebung des
Fahrzeugs. Passen Sie die Geschwindigkeit
und den Fahrstil immer an die Sicht-, Wetter-,
Fahrbahn- und Verkehrsverhältnisse an.
● Lassen Sie sich von den Bildern, die im
schirm angezeigt werden, nicht vom Ver-
kehrsgeschehen ablenken.
● Die Rückfahrkamera liefert nur zweidimen-
siona
le Bilder. Aufgrund des Mangels der
räumlichen Tiefe können beispielsweise vor-
ragende Gegenstände oder Vertiefungen der
Fahrbahn nur schwierig oder überhaupt nicht
erkannt werden. 248

Fahrerassistenzsysteme
●
Die Bel a
dung des Fahrzeugs verändert die
Darstellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin-
gert sich bei zunehmender Beladung des
Fahrzeugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam:
–Wenn Sie von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist. ●
Der Rüc kf

ahrassistent steht nicht zur Verfü-
gung, wenn das Fahrzeug eine geöffnete
Heckklappe hat. Betriebshinweise

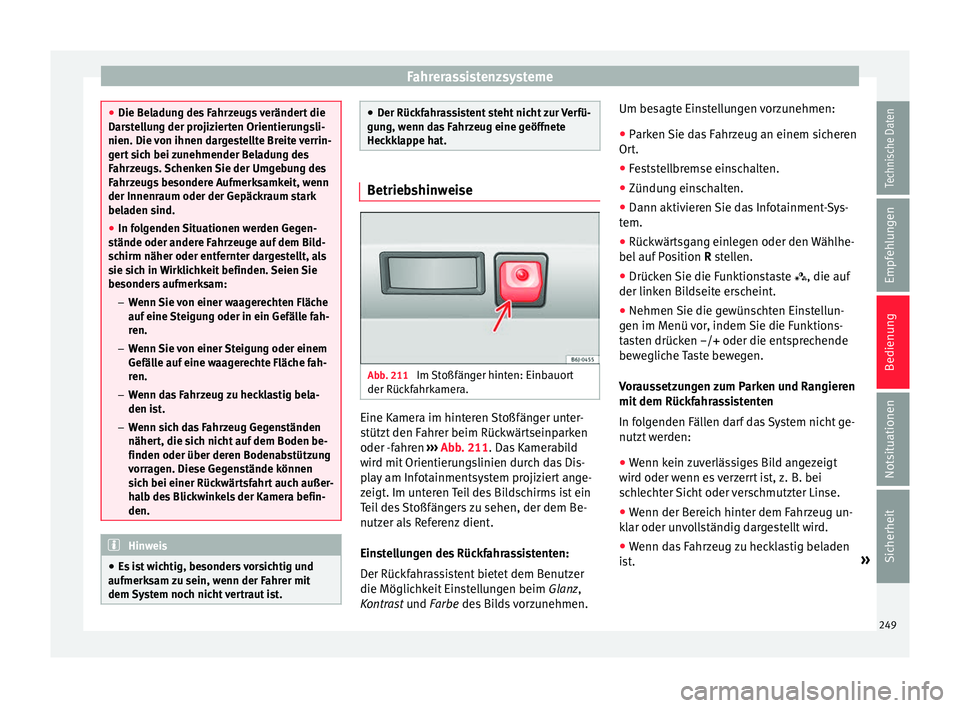

Abb. 211
Im Stoßfänger hinten: Einbauort
der Rüc kf
ahrk

amera. Eine Kamera im hinteren Stoßfänger unter-
s
tütz
t

den Fahrer beim Rückwärtseinparken
oder -fahren ››› Abb. 211. Das Kamerabild
wird mit Orientierungslinien durch das Dis-
play am Infotainmentsystem projiziert ange-
zeigt. Im unteren Teil des Bildschirms ist ein
Teil des Stoßfängers zu sehen, der dem Be-
nutzer als Referenz dient.
Einstellungen des Rückfahrassistenten:
Der Rückfahrassistent bietet dem Benutzer
die Möglichkeit Einstellungen beim Glanz,
Kontrast und Farbe des Bilds vorzunehmen. Um besagte Einstellungen vorzunehmen:
● Parken Sie das Fahrzeug an einem sicheren
Ort
.
● Feststellbremse einschalten.
● Zündung einschalten.
● Dann aktivieren Sie das Infotainment-Sys-
tem.
● Rück

wärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● Drücken Sie die Funktionstaste , die auf
der linken Bil
dseite erscheint.
● Nehmen Sie die gewünschten Einstellun-
gen im Menü
vor, indem Sie die Funktions-
tasten drücken –/+ oder die entsprechende
bewegliche Taste bewegen.
Voraussetzungen zum Parken und Rangieren
mit dem Rückfahrassistenten
In folgenden Fällen darf das System nicht ge-
nutzt werden:
● Wenn kein zuverlässiges Bild angezeigt
wird oder w
enn es verzerrt ist, z. B. bei
schlechter Sicht oder verschmutzter Linse.
● Wenn der Bereich hinter dem Fahrzeug un-
klar oder u
nvollständig dargestellt wird.
● Wenn das Fahrzeug zu hecklastig beladen
ist
. »
249
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
● Wenn s
ic
h die Position oder der Einbauwin-
kel der Kamera, z. B. nach einem Heckauf-
prall, verändert hat. Fachbetrieb aufsuchen
und System prüfen lassen.
Gewöhnung an das System
Um sich mit dem System, den Orientierungs-
linien und deren Funktion vertraut zu ma-
chen, empfiehlt SEAT, das Einparken und Ma-
növrieren mit der Rückfahrkamera an einem
verkehrsberuhigten Ort oder Parkplatz bei
gutem Wetter und guter Sicht zu üben.
Kameralinse reinigen
Kameralinse sauber, schnee- und eisfrei hal-
ten:
● Befeuchten Sie die Linse mit handelsüb-
lichem Gla
sreinigungsmittel auf Alkoholbasis
und reinigen Sie die Linse mit einen trocke-
nen Tuch.
● Entfernen Sie Schnee mit einem Handfeger.
● Entfernen Sie Eis mit Enteisungsspray. VORSICHT
● Zur R einigu

ng der Kameralinse niemals
Scheuermittel verwenden.
● Schnee oder Eis von der Kameralinse nicht
mit warmem oder heißem
Wasser entfernen.

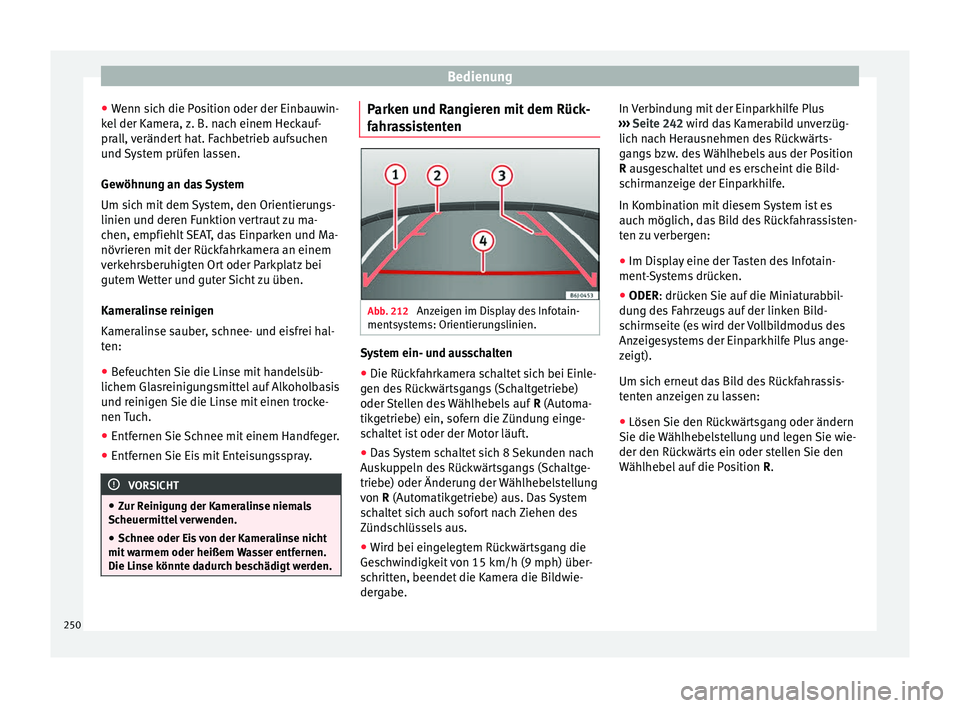

Die Linse könnte dadurch beschädigt werden. Parken und Rangieren mit dem Rück-
f
ahr
a

ssistenten Abb. 212
Anzeigen im Display des Infotain-
mentsy s
t

ems: Orientierungslinien. System ein- und ausschalten
● Die Rückfahrkamera schaltet sich bei Einle-
g en de
s

Rückwärtsgangs (Schaltgetriebe)
oder Stellen des Wählhebels auf R (Automa-
tikgetriebe) ein, sofern die Zündung einge-
schaltet ist oder der Motor läuft.
● Das System schaltet sich 8 Sekunden nach
Auskup
peln des Rückwärtsgangs (Schaltge-
triebe) oder Änderung der Wählhebelstellung
von R (Automatikgetriebe) aus. Das System
schaltet sich auch sofort nach Ziehen des
Zündschlüssels aus.
● Wird bei eingelegtem Rückwärtsgang die
Gesc
hwindigkeit von 15 km/h (9 mph) über-
schritten, beendet die Kamera die Bildwie-
dergabe. In Verbindung mit der Einparkhilfe Plus
›››
Seite 242 wird das Kamerabild unverzüg-
lich nach Herausnehmen des Rückwärts-
gangs bzw. des Wählhebels aus der Position
R ausgeschaltet und es erscheint die Bild-
schirmanzeige der Einparkhilfe.
In Kombination mit diesem System ist es
auch möglich, das Bild des Rückfahrassisten-
ten zu verbergen:
● Im Display eine der Tasten des Infotain-
ment-S
ystems drücken.
● ODER: drücken Sie auf die Miniaturabbil-
dun
g des Fahrzeugs auf der linken Bild-
schirmseite (es wird der Vollbildmodus des
Anzeigesystems der Einparkhilfe Plus ange-
zeigt).
Um sich erneut das Bild des Rückfahrassis-
tenten anzeigen zu lassen:
● Lösen Sie den Rückwärtsgang oder ändern
Sie die Wäh
lhebelstellung und legen Sie wie-
der den Rückwärts ein oder stellen Sie den
Wählhebel auf die Position R.
250

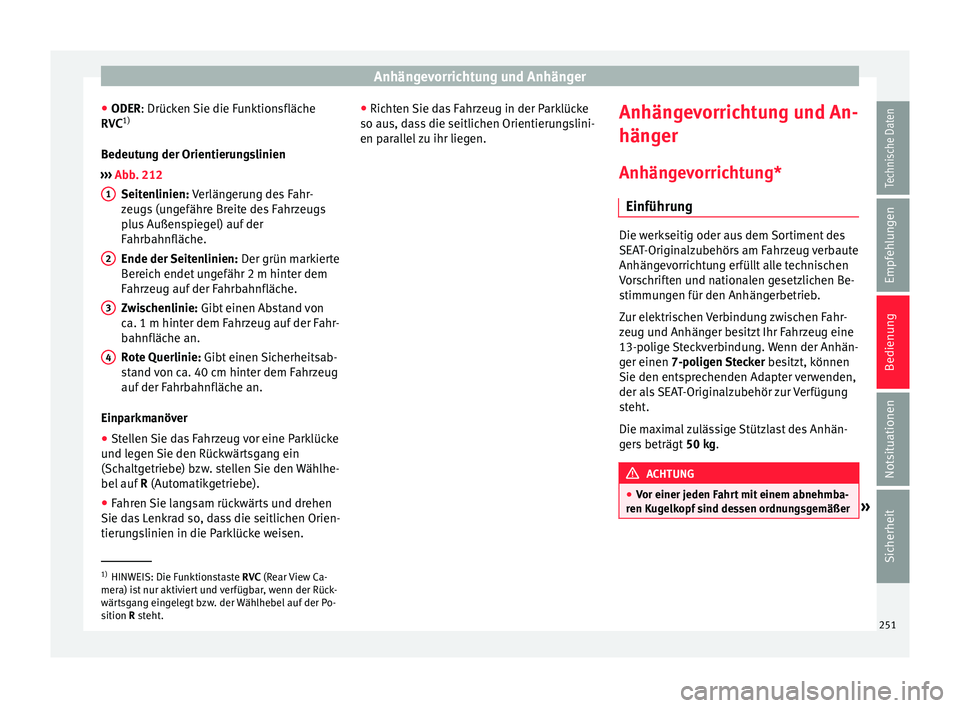

Anhängevorrichtung und Anhänger
● ODER: Drüc k
en
Sie die Funktionsfläche
RVC 1)
Bedeutung der Orientierungslinien
››› Abb. 212
Seitenlinien: Verlängerung des Fahr-
zeugs (ungefähre Breite des Fahrzeugs
plus Außenspiegel) auf der
Fahrbahnfläche.
Ende der Seitenlinien: Der grün markierte
Bereich endet ungefähr 2 m hinter dem
Fahrzeug auf der Fahrbahnfläche.
Zwischenlinie: Gibt einen Abstand von
ca. 1 m hinter dem Fahrzeug auf der Fahr-
bahnfläche an.
Rote Querlinie: Gibt einen Sicherheitsab-
stand von ca. 40 cm hinter dem Fahrzeug
auf der Fahrbahnfläche an.
Einparkmanöver ● Stellen Sie das Fahrzeug vor eine Parklücke
und le
gen Sie den Rückwärtsgang ein
(Schaltgetriebe) bzw. stellen Sie den Wählhe-
bel auf R (Automatikgetriebe).
● Fahren Sie langsam rückwärts und drehen
Sie das
Lenkrad so, dass die seitlichen Orien-
tierungslinien in die Parklücke weisen. 1 2
3
4 ●
Ric ht
en

Sie das Fahrzeug in der Parklücke
so aus, dass die seitlichen Orientierungslini-
en parallel zu ihr liegen. Anhängevorrichtung und An-
hän
g
er
Anhän
gevorrichtung*
Einführung Die werkseitig oder aus dem Sortiment des
SEA
T-O

riginalzubehörs am Fahrzeug verbaute
Anhängevorrichtung erfüllt alle technischen
Vorschriften und nationalen gesetzlichen Be-
stimmungen für den Anhängerbetrieb.
Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhänger besitzt Ihr Fahrzeug eine
13-polige Steckverbindung. Wenn der Anhän-
ger einen 7-poligen Stecker besitzt, können
Sie den entsprechenden Adapter verwenden,
der als SEAT-Originalzubehör zur Verfügung
steht.
Die maximal zulässige Stützlast des Anhän-
gers beträgt 50 kg. ACHTUNG
● Vor einer j eden F

ahrt mit einem abnehmba-
ren Kugelkopf sind dessen ordnungsgemäßer »1)
HINWEIS: Die Funktionstaste RVC (Rear
View Ca-
mera) ist nur aktiviert und verfügbar, wenn der Rück-
wärtsgang eingelegt bzw. der Wählhebel auf der Po-
sition R steht. 251
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Sitz und sichere Befestigung in seiner
Aufn
ahme
zu überprüfen.
● Wenn der abnehmbare Kugelkopf nicht
richtig ang
ebracht und befestigt ist, darf er
nicht verwendet werden.
● Es dürfen keine beschädigten oder unvoll-
ständigen Anhän
gevorrichtungen verwendet
werden.
● Führen Sie keine Änderungen oder Anpas-
sun
gen an der Anhängevorrichtung durch.
● Nehmen Sie den abnehmbaren Kugelkopf
niemal
s ab, wenn der Anhänger noch einge-
hängt ist. VORSICHT
Der abnehmbare Kugelkopf ist sorgfältig zu
handh aben, um Lac

kschäden am Stoßfänger
zu vermeiden. Hinweis
Abschleppen des Fahrzeugs mit abnehmba-
rem K ug

elkopf ››› Seite 106. Beschreibung

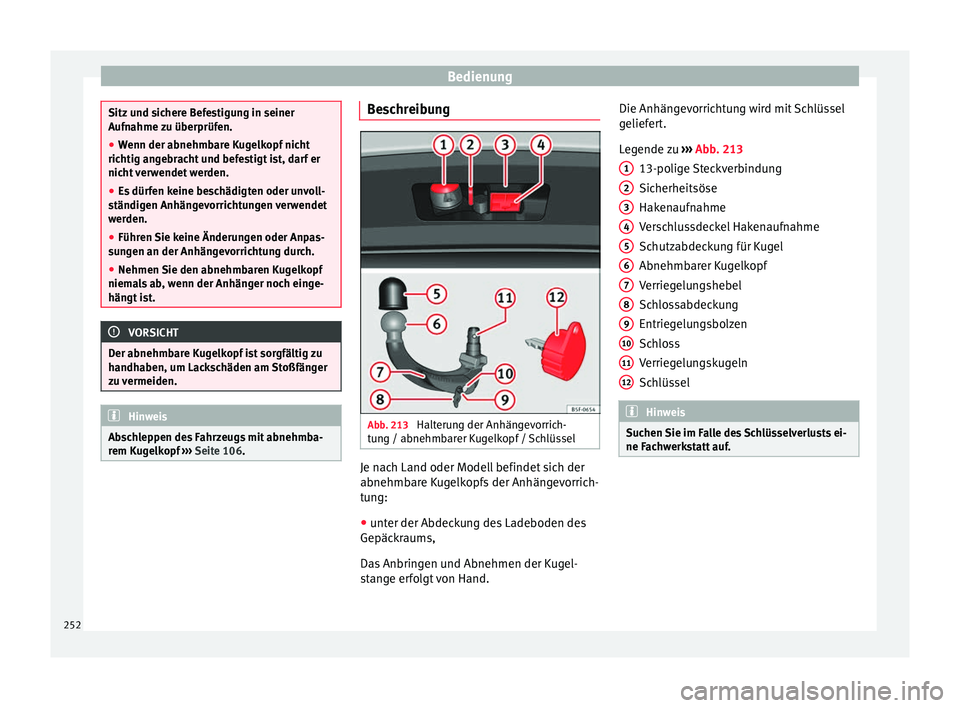

Abb. 213
Halterung der Anhängevorrich-
t u
n
g / abnehmbarer Kugelkopf / Schlüssel Je nach Land oder Modell befindet sich der
abnehmb
ar
e K

ugelkopfs der Anhängevorrich-
tung:
● unter der Abdeckung des Ladeboden des
Gepäckr
aums,
Das Anbringen und Abnehmen der Kugel-
stange erfolgt von Hand. Die Anhängevorrichtung wird mit Schlüssel
geliefer

t.
Legende zu ››› Abb. 213
13-polige Steckverbindung
Sicherheitsöse
Hakenaufnahme
Verschlussdeckel Hakenaufnahme
Schutzabdeckung für Kugel
Abnehmbarer Kugelkopf
Verriegelungshebel
Schlossabdeckung
Entriegelungsbolzen
Schloss
Verriegelungskugeln
Schlüssel Hinweis
Suchen Sie im Falle des Schlüsselverlusts ei-
ne Fac h

werkstatt auf. 1
2
3
4
5
6
7
8
9
10
11
12
252

Anhängevorrichtung und Anhänger

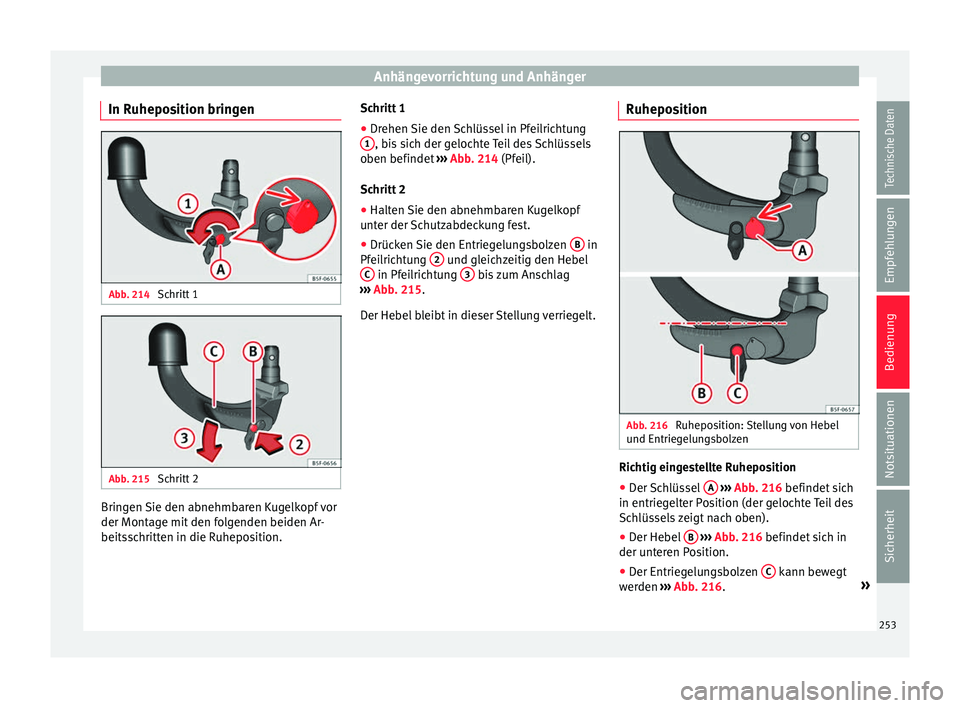

In Ruheposition bringen Abb. 214
Schritt 1 Abb. 215
Schritt 2 Bringen Sie den abnehmbaren Kugelkopf vor
der Mont
ag
e mit
den folgenden beiden Ar-
beitsschritten in die Ruheposition. Schritt 1
● Drehen Sie den Schlüssel in Pfeilrichtung
1 , bis sich der gelochte Teil des Schlüssels
o ben befindet
›

›› Abb. 214 (Pfeil).
Schritt 2 ● Halten Sie den abnehmbaren Kugelkopf
unter der
Schutzabdeckung fest.
● Drücken Sie den Entriegelungsbolzen B in
Pf ei
lric

htung 2 und gleichzeitig den Hebel
C in Pfeilrichtung
3 bis zum Anschlag
› ›
›

Abb. 215.
Der Hebel bleibt in dieser Stellung verriegelt. Ruheposition Abb. 216
Ruheposition: Stellung von Hebel
u nd Entrie
g

elungsbolzen Richtig eingestellte Ruheposition
● Der Schlüssel A
› ›
› Abb
. 216 befindet sich
in entriegelter Position (der gelochte Teil des
Schlüssels zeigt nach oben).
● Der Hebel B
› ›
› Abb
. 216 befindet sich in
der unteren Position.
● Der Entriegelungsbolzen C kann bewegt
w er
den ›

›› Abb. 216. »
253
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Der so angepasste abnehmbare Kugelkopf ist
einb auber
eit
. VORSICHT
Der Schlüssel kann in Ruheposition weder
entfernt noc

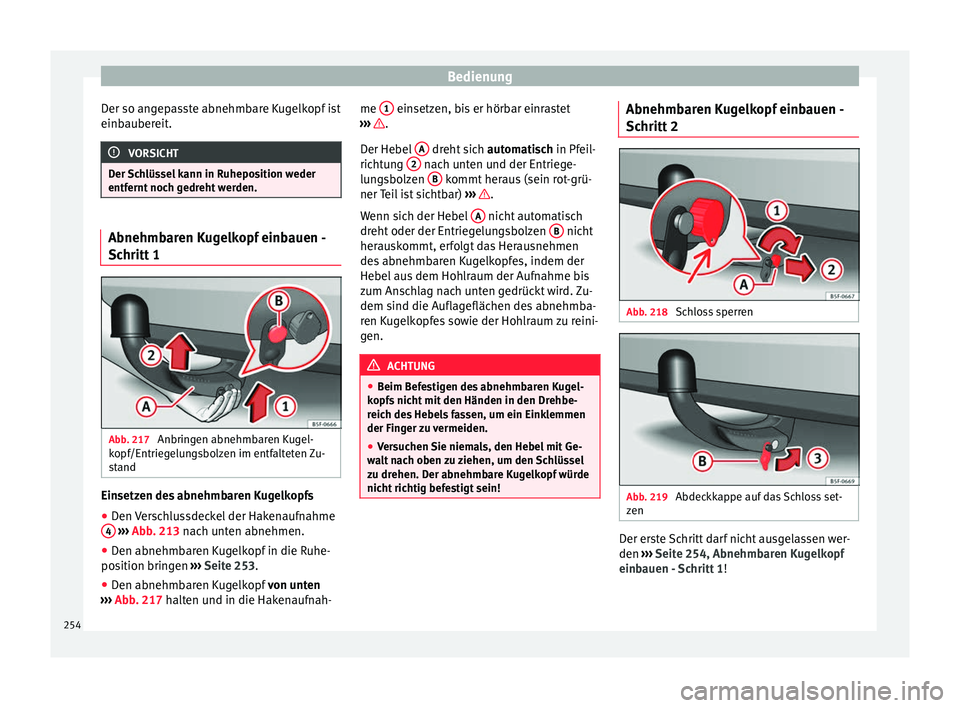

h gedreht werden.Abnehmbaren Kugelkopf einbauen -
Schritt
1 Abb. 217
Anbringen abnehmbaren Kugel-
k opf/Entrie
g

elungsbolzen im entfalteten Zu-
stand Einsetzen des abnehmbaren Kugelkopfs
● Den Verschlussdeckel der Hakenaufnahme
4
› ›
› Abb
. 213 nach unten abnehmen.
● Den abnehmbaren Kugelkopf in die Ruhe-
position brin
gen ››› Seite 253.
● Den abnehmbaren Kugelkopf von unt
en
››› Abb. 217 halten und in die Hakenaufnah- me
1 einsetzen, bis er hörbar einrastet
› ›
›

.
D er He
bel
A dreht sich
autom
ati
sch in Pfeil-
richtung 2 nach unten und der Entriege-
lu n
g
sbolzen B kommt heraus (sein rot-grü-
ner T
ei
l ist sichtbar) ››› .
W enn s
ic
h der Hebel A nicht automatisch
dr eht
oder der Entrie

gelungsbolzen B nicht
her au
sk
ommt, erfolgt das Herausnehmen
des abnehmbaren Kugelkopfes, indem der
Hebel aus dem Hohlraum der Aufnahme bis
zum Anschlag nach unten gedrückt wird. Zu-
dem sind die Auflageflächen des abnehmba-
ren Kugelkopfes sowie der Hohlraum zu reini-
gen. ACHTUNG
● Beim B ef

estigen des abnehmbaren Kugel-
kopfs nicht mit den Händen in den Drehbe-
reich des Hebels fassen, um ein Einklemmen
der Finger zu vermeiden.
● Versuchen Sie niemals, den Hebel mit Ge-
walt
nach oben zu ziehen, um den Schlüssel
zu drehen. Der abnehmbare Kugelkopf würde
nicht richtig befestigt sein! Abnehmbaren Kugelkopf einbauen -
Sc
hritt
2 Abb. 218
Schloss sperren Abb. 219
Abdeckkappe auf das Schloss set-
z en Der erste Schritt darf nicht ausgelassen wer-
den
››
›

Seite 254, Abnehmbaren Kugelkopf
einbauen - Schritt 1 !
254
