2017 Seat Ibiza Betriebsanleitung (in German)

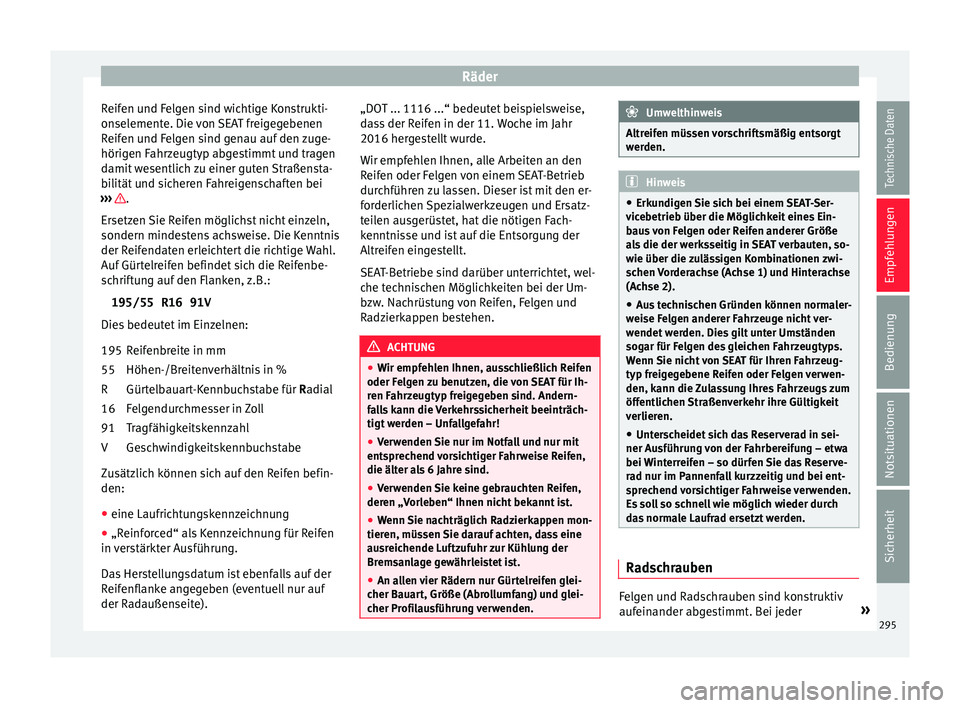

Räder
Reifen und Felgen sind wichtige Konstrukti-
on sel
ement
e. Die von SEAT freigegebenen
Reifen und Felgen sind genau auf den zuge-
hörigen Fahrzeugtyp abgestimmt und tragen
damit wesentlich zu einer guten Straßensta-
bilität und sicheren Fahreigenschaften bei
››› .
Er setz
en

Sie Reifen möglichst nicht einzeln,
sondern mindestens achsweise. Die Kenntnis
der Reifendaten erleichtert die richtige Wahl.
Auf Gürtelreifen befindet sich die Reifenbe-
schriftung auf den Flanken, z.B.:
195/55 R16 91V
Dies bedeutet im Einzelnen:
Reifenbreite in mm
Höhen-/Breitenverhältnis in %
Gürtelbauart-Kennbuchstabe für Radial
Felgendurchmesser in Zoll
Tragfähigkeitskennzahl
Geschwindigkeitskennbuchstabe
Zusätzlich können sich auf den Reifen befin-
den:
● eine Laufrichtungskennzeichnung
● „Reinforced“ als Kennzeichnung für Reifen
in ver
stärkter Ausführung.
Das Herstellungsdatum ist ebenfalls auf der
Reifenflanke angegeben (eventuell nur auf
der Radaußenseite). 195
55
R
16
91
V „DOT ... 1116 ...“ bedeutet beispielsweise,
das

s der Reifen in der 11. Woche im Jahr
2016 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den
Reifen oder Felgen von einem SEAT-Betrieb
durchführen zu lassen. Dieser ist mit den er-
forderlichen Spezialwerkzeugen und Ersatz-
teilen ausgerüstet, hat die nötigen Fach-
kenntnisse und ist auf die Entsorgung der
Altreifen eingestellt.
SEAT-Betriebe sind darüber unterrichtet, wel-
che technischen Möglichkeiten bei der Um-
bzw. Nachrüstung von Reifen, Felgen und
Radzierkappen bestehen. ACHTUNG
● Wir empf eh

len Ihnen, ausschließlich Reifen
oder Felgen zu benutzen, die von SEAT für Ih-
ren Fahrzeugtyp freigegeben sind. Andern-
falls kann die Verkehrssicherheit beeinträch-
tigt werden – Unfallgefahr!
● Verwenden Sie nur im Notfall und nur mit
entspr
echend vorsichtiger Fahrweise Reifen,
die älter als 6 Jahre sind.
● Verwenden Sie keine gebrauchten Reifen,
deren „Vorl
eben“ Ihnen nicht bekannt ist.
● Wenn Sie nachträglich Radzierkappen mon-
tieren, müssen
Sie darauf achten, dass eine
ausreichende Luftzufuhr zur Kühlung der
Bremsanlage gewährleistet ist.
● An allen vier Rädern nur Gürtelreifen glei-
cher Bauar
t, Größe (Abrollumfang) und glei-
cher Profilausführung verwenden. Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt
wer den. Hinweis
● Erku ndig

en Sie sich bei einem SEAT-Ser-
vicebetrieb über die Möglichkeit eines Ein-
baus von Felgen oder Reifen anderer Größe
als die der werksseitig in SEAT verbauten, so-
wie über die zulässigen Kombinationen zwi-
schen Vorderachse (Achse 1) und Hinterachse
(Achse 2).
● Aus technischen Gründen können normaler-
weise F
elgen anderer Fahrzeuge nicht ver-
wendet werden. Dies gilt unter Umständen
sogar für Felgen des gleichen Fahrzeugtyps.
Wenn Sie nicht von SEAT für Ihren Fahrzeug-
typ freigegebene Reifen oder Felgen verwen-
den, kann die Zulassung Ihres Fahrzeugs zum
öffentlichen Straßenverkehr ihre Gültigkeit
verlieren.
● Unterscheidet sich das Reserverad in sei-
ner Ausführun
g von der Fahrbereifung – etwa
bei Winterreifen – so dürfen Sie das Reserve-
rad nur im Pannenfall kurzzeitig und bei ent-
sprechend vorsichtiger Fahrweise verwenden.
Es soll so schnell wie möglich wieder durch
das normale Laufrad ersetzt werden. Radschrauben
Felgen und Radschrauben sind konstruktiv
auf
ein
ander ab

gestimmt. Bei jeder »
295
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

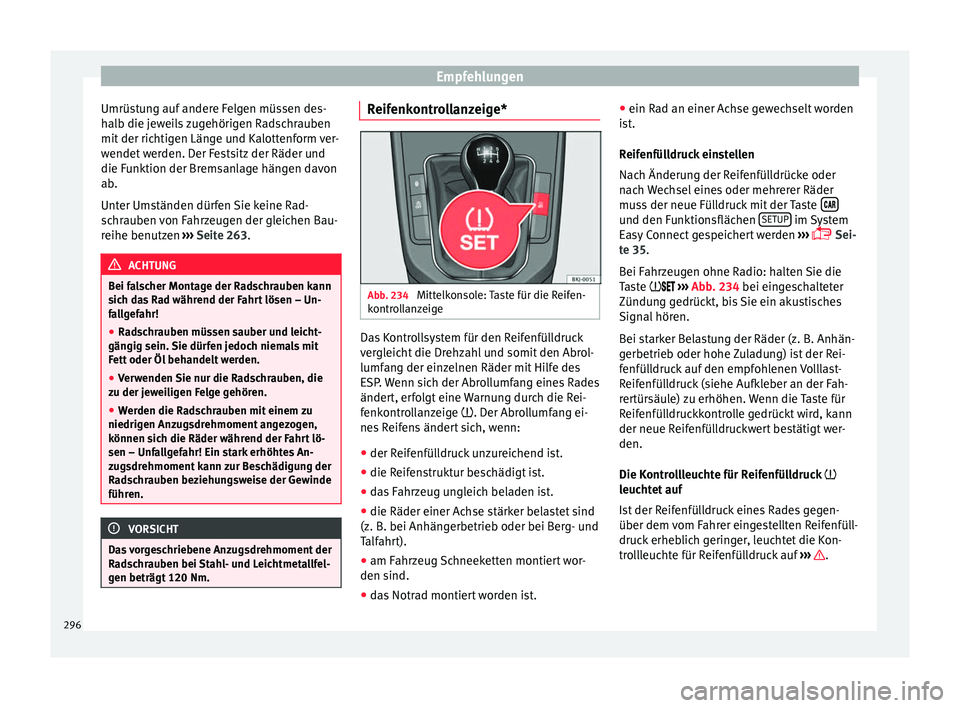

Umrüstung auf andere Felgen müssen des-
h al
b die j
eweils zugehörigen Radschrauben
mit der richtigen Länge und Kalottenform ver-
wendet werden. Der Festsitz der Räder und
die Funktion der Bremsanlage hängen davon
ab.
Unter Umständen dürfen Sie keine Rad-
schrauben von Fahrzeugen der gleichen Bau-
reihe benutzen ››› Seite 263. ACHTUNG
Bei falscher Montage der Radschrauben kann
sic h d

as Rad während der Fahrt lösen – Un-
fallgefahr!
● Radschrauben müssen sauber und leicht-
gängig sein. Sie dür
fen jedoch niemals mit
Fett oder Öl behandelt werden.
● Verwenden Sie nur die Radschrauben, die
zu der jew
eiligen Felge gehören.
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. VORSICHT
Das vorgeschriebene Anzugsdrehmoment der
Ra d

schrauben bei Stahl- und Leichtmetallfel-
gen beträgt 120 Nm. Reifenkontrollanzeige*
Abb. 234
Mittelkonsole: Taste für die Reifen-
k ontr
o

llanzeige Das Kontrollsystem für den Reifenfülldruck
v
er
gl

eicht die Drehzahl und somit den Abrol-
lumfang der einzelnen Räder mit Hilfe des
ESP. Wenn sich der Abrollumfang eines Rades
ändert, erfolgt eine Warnung durch die Rei-
fenkontrollanzeige . Der Abrollumfang ei-
nes Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet sind
(z. B. bei Anhängerbetrie
b oder bei Berg- und
Talfahrt).
● am Fahrzeug Schneeketten montiert wor-
den sind.
● da

s Notrad montiert worden ist. ●
ein Rad an einer A
chse gewechselt worden
ist.
Reifenfülldruck einstellen
Nach Änderung der Reifenfülldrücke oder
nach Wechsel eines oder mehrerer Räder
muss der neue Fülldruck mit der Taste  und den Funktionsflächen
S
ETUP im System
E a
sy

Connect gespeichert werden ›››
 Sei-
te 35.
Bei Fahrzeugen ohne Radio: halten Sie die
Taste  ››› Abb. 234 bei eingeschalteter
Zündung gedrückt, bis Sie ein akustisches
Signal hören.
Bei starker Belastung der Räder (z. B. Anhän-
gerbetrieb oder hohe Zuladung) ist der Rei-
fenfülldruck auf den empfohlenen Volllast-
Reifenfülldruck (siehe Aufkleber an der Fah-
rertürsäule) zu erhöhen. Wenn die Taste für
Reifenfülldruckkontrolle gedrückt wird, kann
der neue Reifenfülldruckwert bestätigt wer-
den.
Die Kontrollleuchte für Reifenfülldruck 
leuchtet auf
Ist der Reifenfülldruck eines Rades gegen-
über dem vom Fahrer eingestellten Reifenfüll-
druck erheblich geringer, leuchtet die Kon-
trollleuchte für Reifenfülldruck auf ››› .
296

Räder
ACHTUNG
● Wenn die K ontr
ollleuchte für Reifenfüll-
druck aufleuchtet, müssen die Geschwindig-
keit sofort verringert und jegliche abrupte
Richtungswechsel und Bremsmanöver ver-
mieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an und überprüfen Sie
den Fülldruck und Zustand aller Reifen.
● Der Fahrer ist für den korrekten Reifenfüll-
druck
verantwortlich. Daher sollten Sie den
Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Bedingungen (z. B.
sportlic
he Fahrweise, winterliche oder unbe-
festigte Straßen) kann die Reifenkontrollan-
zeige verzögert oder gar nicht anzeigen. Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet
nac h Ein

schalten der Zündung die gelbe Kon-
trollleuchte  auf. Diese Kontrollleuchte soll-
te nach einer kurzen Fahrtstrecke erlöschen. Reserverad (Notrad)*
Lag e u
nd

Verwendung des Notrades Abb. 235
Im Gepäckraum: Subwoofer aus-
b auen. Das Notrad befindet sich unter dem Ladebo-
den im Gepäc
k
r

aum und ist mit einem Rän-
delrad befestigt.
Verwendung des Notrades
Die Verwendung des Notrades ist nur für den
Fall einer Reifenpanne und bis zum Erreichen
einer Werkstatt vorgesehen. Ersetzen Sie es
deshalb so schnell wie möglich durch ein
Normalrad.
Für die Verwendung des Notrades bestehen
bestimmte Einschränkungen. Das Notrad
wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht mit dem Notrad eines
anderen Fahr

zeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal-
oder Winterreifen montiert werden.
Schneeketten
Die Benutzung von Schneeketten auf dem
Notrad ist aus technischen Gründen nicht zu-
lässig.
Falls Sie mit Schneeketten fahren müssen
und eine Reifenpanne an einem Vorderrad
haben, montieren Sie das Notrad anstelle ei-
nes Hinterrads. Das freiwerdende Hinterrad
versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorder-
rads.
Herausnehmen des Notrads in Fahrzeugen
mit dem System BeatsAudio ®
(6 Lautspre-
cher + 1 Subwoofer)*
Entfernen Sie den Ladeboden (Matte) des
Subwoofers wie folgt:
● Heben Sie den Ladeboden an, um den Sub-
woofer her
auszunehmen.
● Klemmen Sie das Subwoofer
-Lautsprecher-
Kabel ab ››› Abb. 235 1 .
● Drehen Sie das Befestigungshandrad ent-
g e
g

en dem Uhrzeigersinn heraus 2 .
● Entnehmen Sie den S
ub woofer
-Lautspre-
cher und das Reserverad. »
297
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

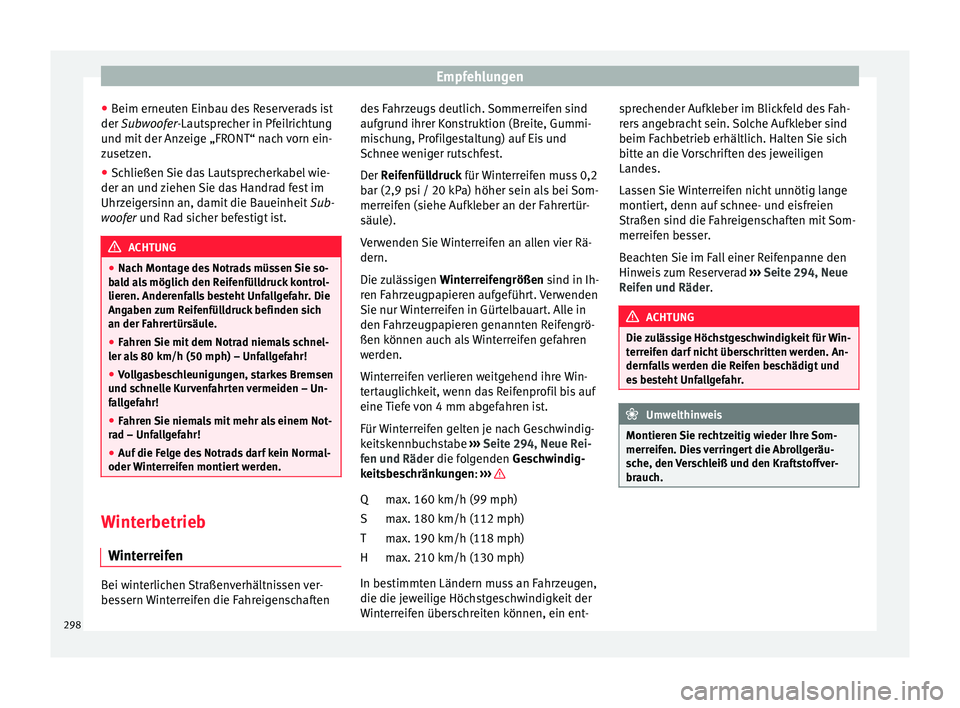

● Beim erneut
en Einb
au des Reserverads ist
der Subwoofer-Lautsprecher in Pfeilrichtung
und mit der Anzeige „FRONT“ nach vorn ein-
zusetzen.
● Schließen Sie das Lautsprecherkabel wie-
der an und z
iehen Sie das Handrad fest im
Uhrzeigersinn an, damit die Baueinheit Sub-
woofer und Rad sicher befestigt ist. ACHTUNG
● Nach Mont ag

e des Notrads müssen Sie so-
bald als möglich den Reifenfülldruck kontrol-
lieren. Anderenfalls besteht Unfallgefahr. Die
Angaben zum Reifenfülldruck befinden sich
an der Fahrertürsäule.
● Fahren Sie mit dem Notrad niemals schnel-
ler al
s 80 km/h (50 mph) – Unfallgefahr!
● Vollgasbeschleunigungen, starkes Bremsen
und sc
hnelle Kurvenfahrten vermeiden – Un-
fallgefahr!
● Fahren Sie niemals mit mehr als einem Not-
rad – Unf
allgefahr!
● Auf die Felge des Notrads darf kein Normal-
oder Wint
erreifen montiert werden. Winterbetrieb
W int
err

eifenBei winterlichen Straßenverhältnissen ver-
be
s
sern

Winterreifen die Fahreigenschaften des Fahrzeugs deutlich. Sommerreifen sind
aufgrund ihr

er Konstruktion (Breite, Gummi-
mischung, Profilgestaltung) auf Eis und
Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2
bar (2,9 psi / 20 kPa) höher sein als bei Som-
merreifen (siehe Aufkleber an der Fahrertür-
säule).
Verwenden Sie Winterreifen an allen vier Rä-
dern.
Die zulässigen Winterreifengrößen sind in Ih-
ren Fahrzeugpapieren aufgeführt. Verwenden
Sie nur Winterreifen in Gürtelbauart. Alle in
den Fahrzeugpapieren genannten Reifengrö-
ßen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Win-
tertauglichkeit, wenn das Reifenprofil bis auf
eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindig-
keitskennbuchstabe ››› Seite 294, Neue Rei-
fen und Räder die folgenden Geschwindig-
keitsbeschränkungen: ››› max. 160 km/h (99 mph)
m
ax. 180 km/h (112 mph)
m ax. 190 km/h (118 mph)
m

ax. 210 km/h (130 mph)
In bestimmten Ländern muss an Fahrzeugen,
die die jeweilige Höchstgeschwindigkeit der
Winterreifen überschreiten können, ein ent- Q
S
T
H sprechender Aufkleber im Blickfeld des Fah-
rers

angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich
bitte an die Vorschriften des jeweiligen
Landes.
Lassen Sie Winterreifen nicht unnötig lange
montiert, denn auf schnee- und eisfreien
Straßen sind die Fahreigenschaften mit Som-
merreifen besser.
Beachten Sie im Fall einer Reifenpanne den
Hinweis zum Reserverad ››› Seite 294, Neue
Reifen und Räder. ACHTUNG
Die zulässige Höchstgeschwindigkeit für Win-
terr eif

en darf nicht überschritten werden. An-
dernfalls werden die Reifen beschädigt und
es besteht Unfallgefahr. Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Som-
merreif en. Die

s verringert die Abrollgeräu-
sche, den Verschleiß und den Kraftstoffver-
brauch. 298

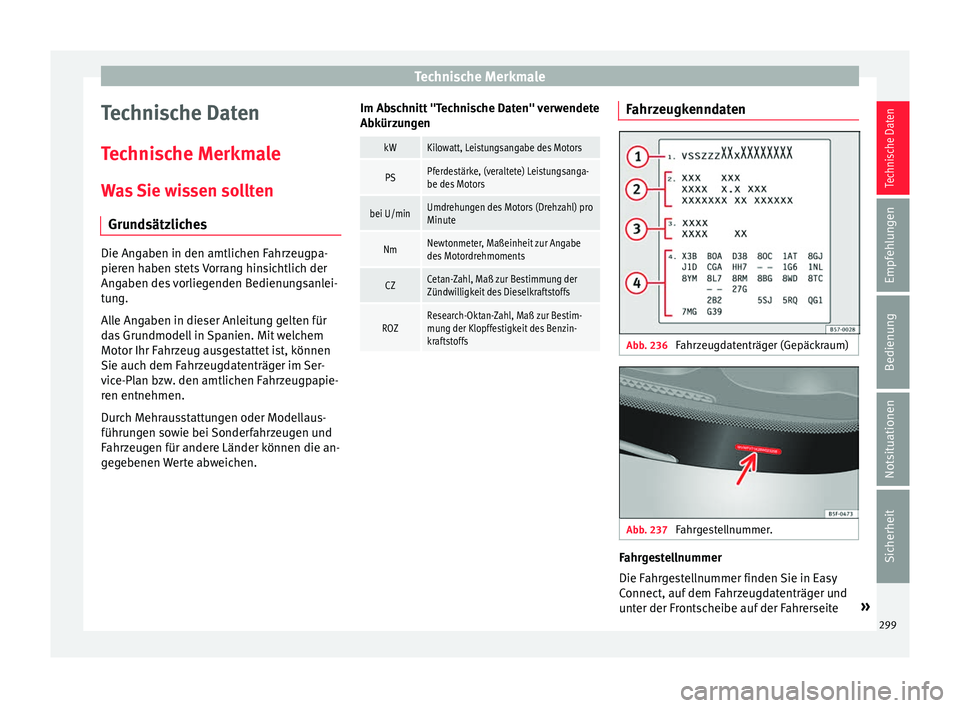

Technische Merkmale
Technische Daten
T ec
hni
sche Merkmale
Was Sie wissen sollten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren h
aben s

tets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen. Im Abschnitt "Technische Daten" verwendete
Abkürz
u

ngen
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsanga-
be des Motors
bei U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe
des Motordrehmoments
CZCetan-Zahl, Maß zur Bestimmung der
Zündwilligkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzin-
kraftstoffs Fahrzeugkenndaten
Abb. 236
Fahrzeugdatenträger (Gepäckraum) Abb. 237
Fahrgestellnummer. Fahrgestellnummer
Die F
ahr
g

estellnummer finden Sie in Easy
Connect, auf dem Fahrzeugdatenträger und
unter der Frontscheibe auf der Fahrerseite »
299
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten
››› Abb . 237. Außerdem befindet sich die
F ahr
gestellnummer in Fahrtrichtung rechts im
Motorraum. Die Nummer ist im oberen Längs-
träger eingeschlagen und teilweise abge-
deckt.
Fahrgestellnummer in Easy Connect
● Wählen Sie: Taste  > Funktionstaste
EINSTELLUNGEN > Service > Fahrge-
stellnummer .
T y
p

schild
Das Typschild befindet sich an der B-Säule
der Beifahrertür. Fahrzeuge für bestimmte Ex-
port-Länder haben kein Typschild.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserve-
radmulde im Gepäckraum und in der Um-
schlagseite des Wartungsprogramms aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende
Daten: ››› Abb. 236
Fahrzeug-Identifizierungsnummer (Fahr-
gestellnummer)
Fahrzeugtyp, Modell, Hubraum, Motorart,
Ausführung, Motorleistung und Getriebe-
art
Motornummer, Getriebenummer, Außen-
lacknummer und Innenausstattungsnum-
mer
1 2
3 Mehrausstattungen und PR-Nummern
Mot ork
ennb

uchstabe
Der Motorkennbuchstabe kann bei abge-
schaltetem Motor und eingeschalteter Zün-
dung im Kombi-Instrument abgelesen wer-
den.
● Halten Sie die Taste 0.0/SET im Kombiin-
s trument
län

ger als 15 Sekunden gedrückt.
Wie wurden die Angaben ermit-
telt? Kraf

tstoffverbrauch Die Verbrauchswerte wurden auf Grundlage
v
on M
e

ssungen berechnet, die von Laboren
mit CE-Kennzeichnung gemäß jeweils gülti-
ger gesetzlicher Vorschriften durchgeführt
und überwacht wurden (weitere Informatio-
nen beim Amt für Veröffentlichungen der Eu-
ropäischen Union auf der Internetseite EUR-
Lex: © Europäische Union, http://eur-lex.eu-
ropa.eu/) und gelten für die angegebenen
Fahrzeugmerkmale.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind in den Fahrzeugpapieren aufge-
führt, die dem Käufer des Fahrzeugs bei der
Übergabe ausgehändigt wurden. 4 Der Kraftstoffverbrauch und die CO
2-Emi
s
s
io-
nen sind nicht nur von der Fahrzeugleistung-
abhängig, statt dessen können auch andere
Faktoren wieFahrweise, Straßen- und Ver-
kehrsverhältnisse, Umwelteinflüsse, Zula-
dungund Insassenanzahl die Verbrauchs-
bzw. Emissionswerte beeinflussen. Hinweis
Unter Berücksichtigung der hier genannten
Fakt or

en können sich in der Praxis Kraftstoff-
verbrauchswerte ergeben, die von den Werten
abweichen, die nach den geltenden europä-
ischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das
Gru
ndmodel
l

mit 90 % Kraftstofftankfüllung,
ohne Mehrausstattungen. In dem angegebe-
nen Wert sind 75 kg für den Fahrer enthal-
ten).
Durch besondere Modellausführungen, Mehr-
ausstattungen und nachträglichen Einbau
von Zubehör kann sich das Leergewicht erhö-
hen ››› .
ACHTUNG
● Be ac

hten Sie bitte, dass sich beim Trans-
port von schweren Gegenständen die Fahre-
igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie 300

Technische Merkmale

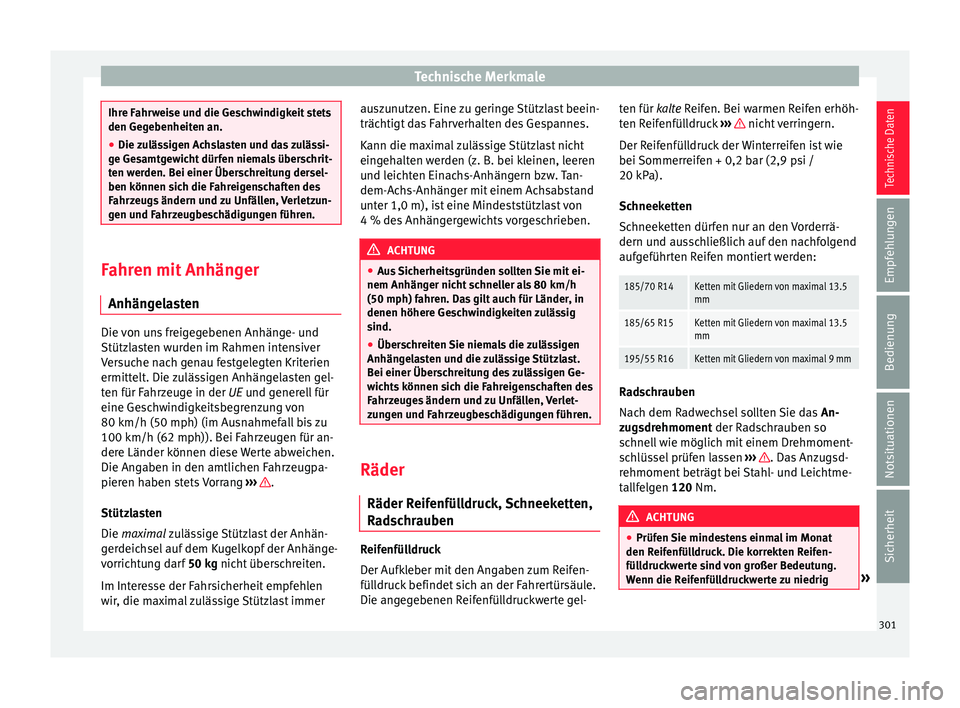

Ihre Fahrweise und die Geschwindigkeit stets
den Geg
e
benheiten an.
● Die zulässigen Achslasten und das zulässi-
ge Ges
amtgewicht dürfen niemals überschrit-
ten werden. Bei einer Überschreitung dersel-
ben können sich die Fahreigenschaften des
Fahrzeugs ändern und zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen. Fahren mit Anhänger
Anhäng el

astenDie von uns freigegebenen Anhänge- und
Stütz
l
a

sten wurden im Rahmen intensiver
Versuche nach genau festgelegten Kriterien
ermittelt. Die zulässigen Anhängelasten gel-
ten für Fahrzeuge in der UE und generell für
eine Geschwindigkeitsbegrenzung von
80 km/h (50 mph) (im Ausnahmefall bis zu
100 km/h (62 mph)). Bei Fahrzeugen für an-
dere Länder können diese Werte abweichen.
Die Angaben in den amtlichen Fahrzeugpa-
pieren haben stets Vorrang ››› .
Stütz l
a

sten
Die maximal zulässige Stützlast der Anhän-
gerdeichsel auf dem Kugelkopf der Anhänge-
vorrichtung darf 50 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen
wir, die maximal zulässige Stützlast immer auszunutzen. Eine zu geringe Stützlast beein-
trächtigt

das Fahrverhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht
eingehalten werden (z. B. bei kleinen, leeren
und leichten Einachs-Anhängern bzw. Tan-
dem-Achs-Anhänger mit einem Achsabstand
unter 1,0 m), ist eine Mindeststützlast von
4 % des Anhängergewichts vorgeschrieben. ACHTUNG
● Aus

Sicherheitsgründen sollten Sie mit ei-
nem Anhänger nicht schneller als 80 km/h
(50 mph) fahren. Das gilt auch für Länder, in
denen höhere Geschwindigkeiten zulässig
sind.
● Überschreiten Sie niemals die zulässigen
Anhängel
asten und die zulässige Stützlast.
Bei einer Überschreitung des zulässigen Ge-
wichts können sich die Fahreigenschaften des
Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen. Räder
Räder R eifenfül

ldruck, Schneeketten,
Radschrauben Reifenfülldruck
D
er Aufk
l

eber mit den Angaben zum Reifen-
fülldruck befindet sich an der Fahrertürsäule.
Die angegebenen Reifenfülldruckwerte gel- ten für kalte Reifen. Bei warmen Reifen erhöh-
ten R

eifenfülldruck ››› nicht verringern.
D er R
eif
enfülldruck der Winterreifen ist wie
bei Sommerreifen + 0,2 bar (2,9 psi /
20 kPa).
Schneeketten
Schneeketten dürfen nur an den Vorderrä-
dern und ausschließlich auf den nachfolgend
aufgeführten Reifen montiert werden:
185/70 R14Ketten mit Gliedern von maximal 13.5
mm
185/65 R15Ketten mit Gliedern von maximal 13.5
mm
195/55 R16Ketten mit Gliedern von maximal 9 mm Radschrauben
Nac
h dem R
a

dwechsel sollten Sie das An-
zugsdrehmoment der Radschrauben so
schnell wie möglich mit einem Drehmoment-
schlüssel prüfen lassen ››› . Das Anzugsd-
r ehmoment
beträg

t bei Stahl- und Leichtme-
tallfelgen 120 Nm. ACHTUNG
● Prüfen Sie minde

stens einmal im Monat
den Reifenfülldruck. Die korrekten Reifen-
fülldruckwerte sind von großer Bedeutung.
Wenn die Reifenfülldruckwerte zu niedrig » 301
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

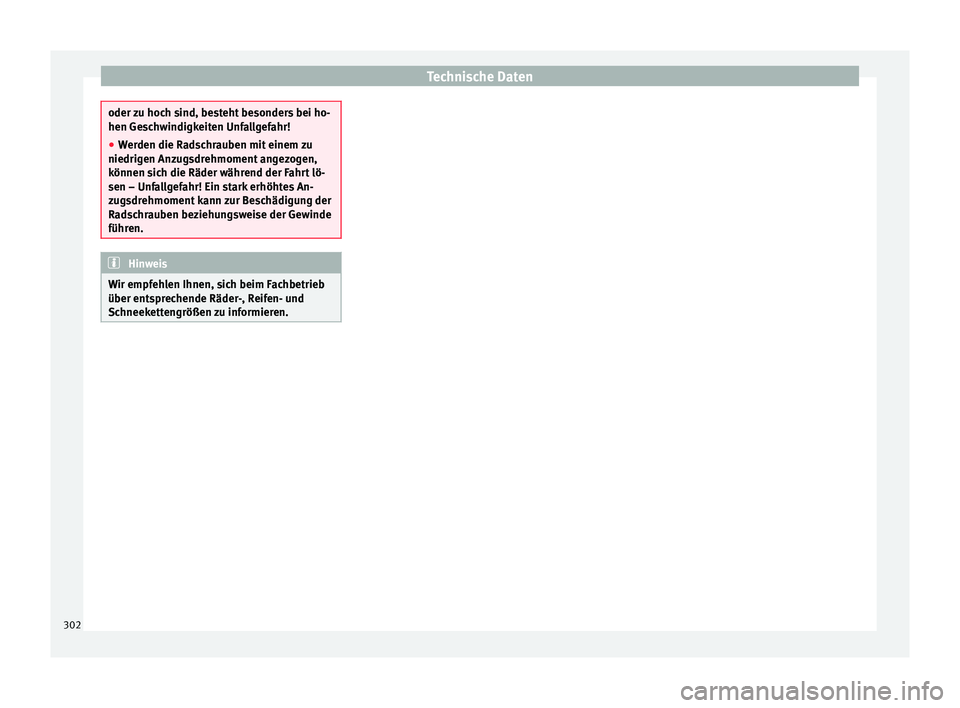

oder zu hoch sind, besteht besonders bei ho-
hen Ges
c
hwindigkeiten Unfallgefahr!
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb
über ent spr

echende Räder-, Reifen- und
Schneekettengrößen zu informieren. 302
