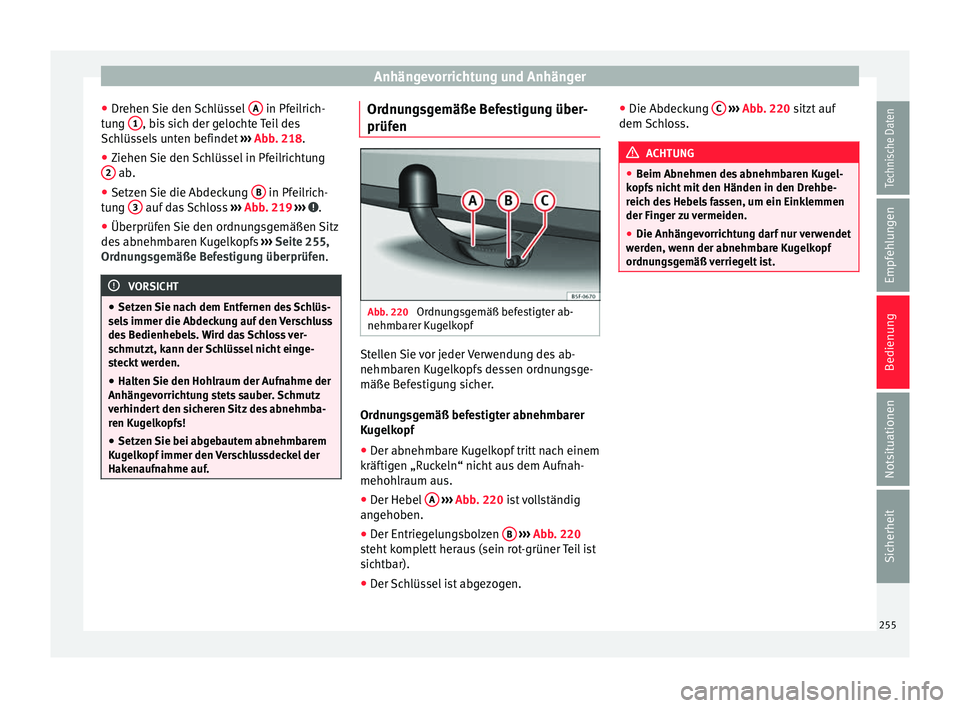

Anhängevorrichtung und Anhänger
● Dr ehen
Sie den
Schlüssel A in Pfeilrich-
t u
n
g 1 , bis sich der gelochte Teil des
Sc h
lüs
sels unten befindet ››› Abb. 218.
● Ziehen Sie den Schlüssel in Pfeilrichtung
2 ab.
● Setzen Sie die Abdeckung B in Pfeilrich-
t u
n

g 3 auf das Schloss
››
› Abb. 219 ››› .
● Überprüfen Sie den ordnungsgemäßen Sitz
de s
abnehmb

aren Kugelkopfs ››› Seite 255,
Ordnungsgemäße Befestigung überprüfen. VORSICHT
● Setzen Sie n

ach dem Entfernen des Schlüs-
sels immer die Abdeckung auf den Verschluss
des Bedienhebels. Wird das Schloss ver-
schmutzt, kann der Schlüssel nicht einge-
steckt werden.
● Halten Sie den Hohlraum der Aufnahme der
Anhängev
orrichtung stets sauber. Schmutz
verhindert den sicheren Sitz des abnehmba-
ren Kugelkopfs!
● Setzen Sie bei abgebautem abnehmbarem
Kugelk
opf immer den Verschlussdeckel der
Hakenaufnahme auf. Ordnungsgemäße Befestigung über-
prüf
en Abb. 220
Ordnungsgemäß befestigter ab-
nehmb ar
er K

ugelkopf Stellen Sie vor jeder Verwendung des ab-
nehmb
ar
en K

ugelkopfs dessen ordnungsge-
mäße Befestigung sicher.
Ordnungsgemäß befestigter abnehmbarer
Kugelkopf
● Der abnehmbare Kugelkopf tritt nach einem
kräftig
en „Ruckeln“ nicht aus dem Aufnah-
mehohlraum aus.
● Der Hebel A
› ›
› Abb
. 220 ist vollständig
angehoben.
● Der Entriegelungsbolzen B
› ›
› Abb
. 220
steht komplett heraus (sein rot-grüner Teil ist
sichtbar).
● Der Schlüssel ist abgezogen. ●
Die Abdecku
ng C
› ››
Abb
. 220 sitzt auf
dem
Schloss. ACHTUNG
● Beim Abnehmen de s

abnehmbaren Kugel-
kopfs nicht mit den Händen in den Drehbe-
reich des Hebels fassen, um ein Einklemmen
der Finger zu vermeiden.
● Die Anhängevorrichtung darf nur verwendet
werden, w
enn der abnehmbare Kugelkopf
ordnungsgemäß verriegelt ist. 255
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

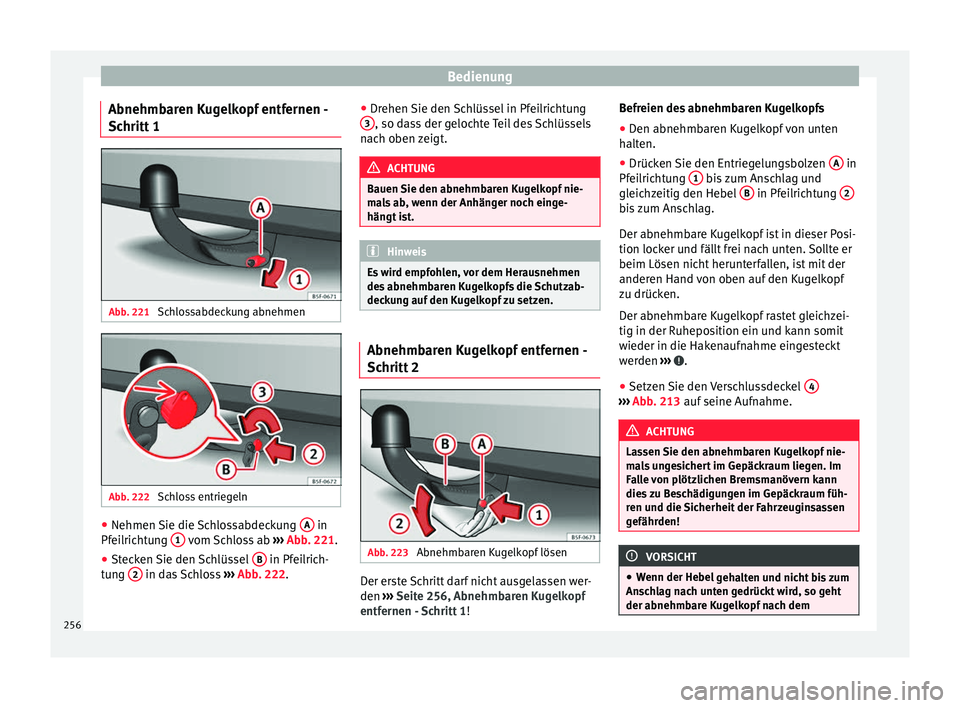

Abnehmbaren Kugelkopf entfernen -
Sc hritt
1 Abb. 221
Schlossabdeckung abnehmen Abb. 222
Schloss entriegeln ●
Nehmen Sie die Schlossabdeckung A in
Pf ei
lric
htung 1 vom Schloss ab
››
› Abb. 221.
● Stecken Sie den Schlüssel B in Pfeilrich-
t u n

g 2 in das Schloss
››
› Abb. 222. ●
Drehen Sie den
Schlüssel in Pfeilrichtung
3 , so dass der gelochte Teil des Schlüssels
n ac
h o
ben zeigt. ACHTUNG
Bauen Sie den abnehmbaren Kugelkopf nie-
ma l

s ab, wenn der Anhänger noch einge-
hängt ist. Hinweis
Es wird empfohlen, vor dem Herausnehmen
des abnehmb

aren Kugelkopfs die Schutzab-
deckung auf den Kugelkopf zu setzen. Abnehmbaren Kugelkopf entfernen -
Sc
hritt
2 Abb. 223
Abnehmbaren Kugelkopf lösen Der erste Schritt darf nicht ausgelassen wer-
den
››
›

Seite 256, Abnehmbaren Kugelkopf
entfernen - Schritt 1 ! Befreien des abnehmbaren Kugelkopfs
● Den abnehmbaren Kugelkopf von unten
halten.
● Drüc

ken Sie den Entriegelungsbolzen A in
Pf ei
lric

htung 1 bis zum Anschlag und
gl eic
hz
eitig den Hebel B in Pfeilrichtung
2 bis zum Anschlag.
D
er abnehmb
ar

e Kugelkopf ist in dieser Posi-
tion locker und fällt frei nach unten. Sollte er
beim Lösen nicht herunterfallen, ist mit der
anderen Hand von oben auf den Kugelkopf
zu drücken.
Der abnehmbare Kugelkopf rastet gleichzei-
tig in der Ruheposition ein und kann somit
wieder in die Hakenaufnahme eingesteckt
werden ››› .
● Setzen Sie den Verschlussdeckel 4 ›››
Abb. 213 auf
seine Aufnahme. ACHTUNG
Lassen Sie den abnehmbaren Kugelkopf nie-
ma l

s ungesichert im Gepäckraum liegen. Im
Falle von plötzlichen Bremsmanövern kann
dies zu Beschädigungen im Gepäckraum füh-
ren und die Sicherheit der Fahrzeuginsassen
gefährden! VORSICHT
● Wenn der He bel

gehalten und nicht bis zum
Anschlag nach unten gedrückt wird, so geht
der abnehmbare Kugelkopf nach dem 256

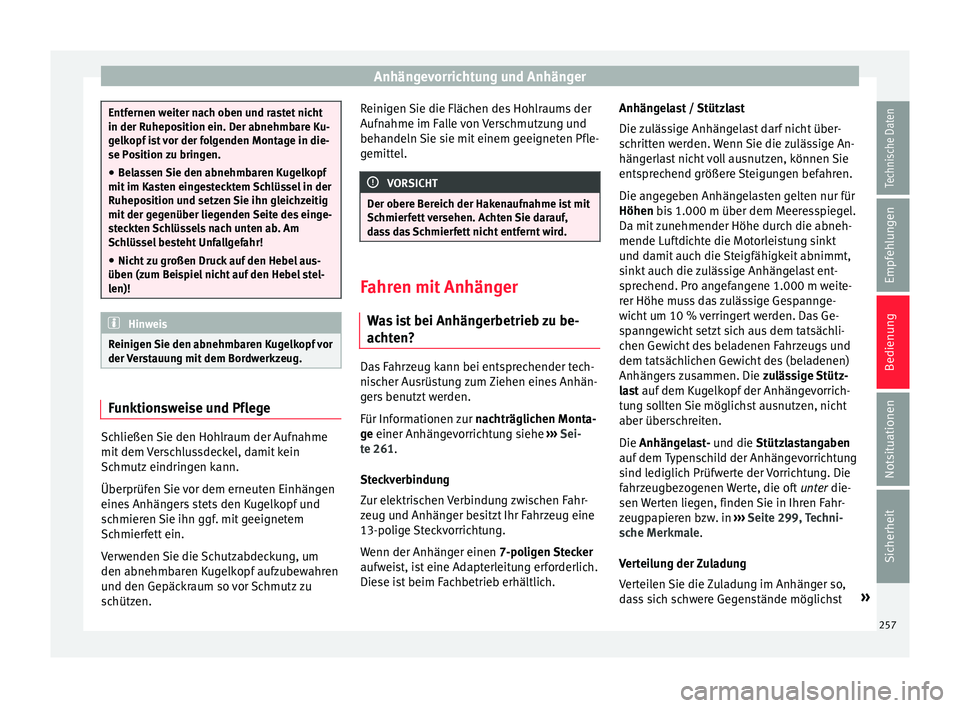

Anhängevorrichtung und Anhänger
Entfernen weiter nach oben und rastet nicht
in der Ruhepo
s
ition ein. Der abnehmbare Ku-
gelkopf ist vor der folgenden Montage in die-
se Position zu bringen.
● Belassen Sie den abnehmbaren Kugelkopf
mit im Ka
sten eingestecktem Schlüssel in der
Ruheposition und setzen Sie ihn gleichzeitig
mit der gegenüber liegenden Seite des einge-
steckten Schlüssels nach unten ab. Am
Schlüssel besteht Unfallgefahr!
● Nicht zu großen Druck auf den Hebel aus-
üben (zum Bei
spiel nicht auf den Hebel stel-
len)! Hinweis
Reinigen Sie den abnehmbaren Kugelkopf vor
der V er

stauung mit dem Bordwerkzeug. Funktionsweise und Pflege
Schließen Sie den Hohlraum der Aufnahme
mit
dem
V

erschlussdeckel, damit kein
Schmutz eindringen kann.
Überprüfen Sie vor dem erneuten Einhängen
eines Anhängers stets den Kugelkopf und
schmieren Sie ihn ggf. mit geeignetem
Schmierfett ein.
Verwenden Sie die Schutzabdeckung, um
den abnehmbaren Kugelkopf aufzubewahren
und den Gepäckraum so vor Schmutz zu
schützen. Reinigen Sie die Flächen des Hohlraums der
Aufnahme im F

alle von Verschmutzung und
behandeln Sie sie mit einem geeigneten Pfle-
gemittel. VORSICHT
Der obere Bereich der Hakenaufnahme ist mit
Schmier f

ett versehen. Achten Sie darauf,
dass das Schmierfett nicht entfernt wird. Fahren mit Anhänger
Wa s

ist bei Anhängerbetrieb zu be-
achten? Das Fahrzeug kann bei entsprechender tech-
ni
s
c

her Ausrüstung zum Ziehen eines Anhän-
gers benutzt werden.
Für Informationen zur nachträglichen Monta-
ge einer Anhängevorrichtung siehe ›››
Sei-
te 261.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhänger besitzt Ihr Fahrzeug eine
13-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker
aufweist, ist eine Adapterleitung erforderlich.
Diese ist beim Fachbetrieb erhältlich. Anhängelast / Stützlast
Die zu

lässige Anhängelast darf nicht über-
schritten werden. Wenn Sie die zulässige An-
hängerlast nicht voll ausnutzen, können Sie
entsprechend größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für
Höhen bis 1.000 m über dem Meeresspiegel.
Da mit zunehmender Höhe durch die abneh-
mende Luftdichte die Motorleistung sinkt
und damit auch die Steigfähigkeit abnimmt,
sinkt auch die zulässige Anhängelast ent-
sprechend. Pro angefangene 1.000 m weite-
rer Höhe muss das zulässige Gespannge-
wicht um 10 % verringert werden. Das Ge-
spanngewicht setzt sich aus dem tatsächli-
chen Gewicht des beladenen Fahrzeugs und
dem tatsächlichen Gewicht des (beladenen)
Anhängers zusammen. Die zulässige Stütz-
last auf dem Kugelkopf der Anhängevorrich-
tung sollten Sie möglichst ausnutzen, nicht
aber überschreiten.
Die Anhängelast- und die Stützlastangaben
auf dem Typenschild der Anhängevorrichtung
sind lediglich Prüfwerte der Vorrichtung. Die
fahrzeugbezogenen Werte, die oft unter die-
sen Werten liegen, finden Sie in Ihren Fahr-
zeugpapieren bzw. in ››› Seite 299, Techni-
sche Merkmale.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so,
dass sich schwere Gegenstände möglichst »
257
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

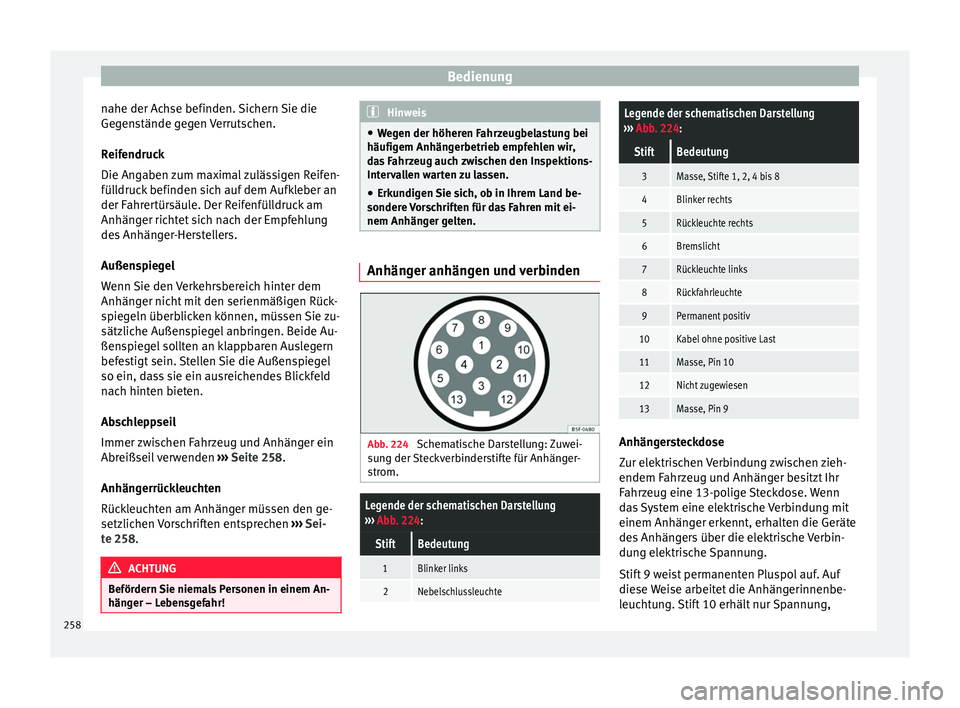

nahe der Achse befinden. Sichern Sie die
Ge g
en
stände gegen Verrutschen.
Reifendruck
Die Angaben zum maximal zulässigen Reifen-
fülldruck befinden sich auf dem Aufkleber an
der Fahrertürsäule. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung
des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem
Anhänger nicht mit den serienmäßigen Rück-
spiegeln überblicken können, müssen Sie zu-
sätzliche Außenspiegel anbringen. Beide Au-
ßenspiegel sollten an klappbaren Auslegern
befestigt sein. Stellen Sie die Außenspiegel
so ein, dass sie ein ausreichendes Blickfeld
nach hinten bieten.
Abschleppseil
Immer zwischen Fahrzeug und Anhänger ein
Abreißseil verwenden ››› Seite 258.
Anhängerrückleuchten
Rückleuchten am Anhänger müssen den ge-
setzlichen Vorschriften entsprechen ››› Sei-
te 258. ACHTUNG
Befördern Sie niemals Personen in einem An-
häng er – L

ebensgefahr! Hinweis
● We g

en der höheren Fahrzeugbelastung bei
häufigem Anhängerbetrieb empfehlen wir,
das Fahrzeug auch zwischen den Inspektions-
Intervallen warten zu lassen.
● Erkundigen Sie sich, ob in Ihrem Land be-
sondere V
orschriften für das Fahren mit ei-
nem Anhänger gelten. Anhänger anhängen und verbinden
Abb. 224
Schematische Darstellung: Zuwei-
s u
n

g der Steckverbinderstifte für Anhänger-
strom.
Legende der schematischen Darstellung
››› Abb. 224:
StiftBedeutung
1Blinker links
2Nebelschlussleuchte
Legende der schematischen Darstellung
››› Abb. 224:
StiftBedeutung
3Masse, Stifte 1, 2, 4 bis 8
4Blinker rechts
5Rückleuchte rechts
6Bremslicht
7Rückleuchte links
8Rückfahrleuchte
9Permanent positiv
10Kabel ohne positive Last
11Masse, Pin 10
12Nicht zugewiesen
13Masse, Pin 9 Anhängersteckdose
Z
ur el
ektri

schen Verbindung zwischen zieh-
endem Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 13-polige Steckdose. Wenn
das System eine elektrische Verbindung mit
einem Anhänger erkennt, erhalten die Geräte
des Anhängers über die elektrische Verbin-
dung elektrische Spannung.
Stift 9 weist permanenten Pluspol auf. Auf
diese Weise arbeitet die Anhängerinnenbe-
leuchtung. Stift 10 erhält nur Spannung,
258

Anhängevorrichtung und Anhänger

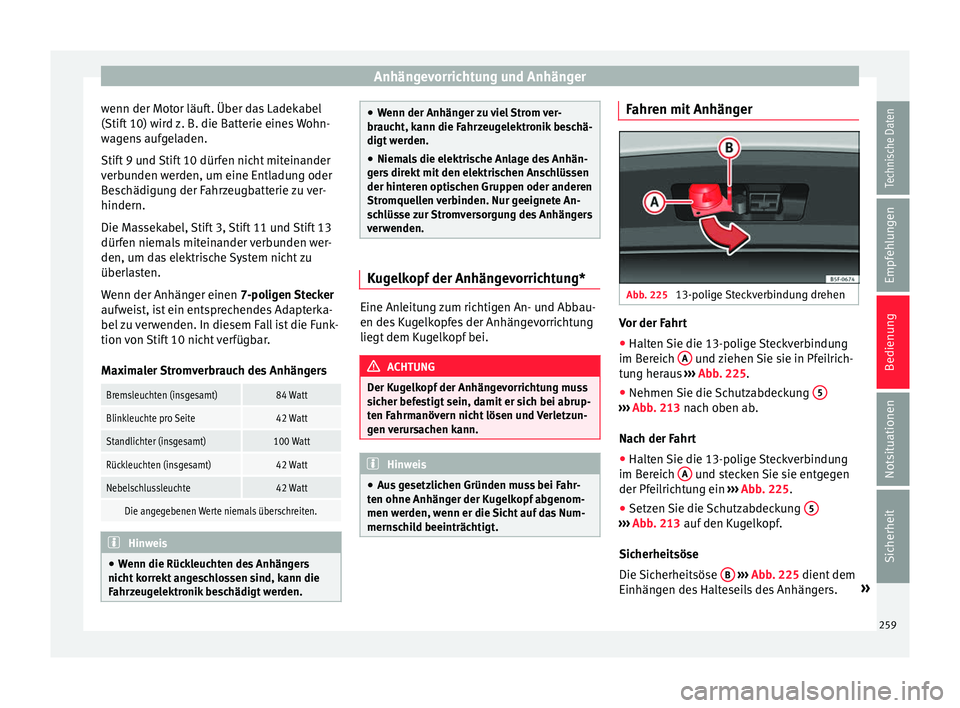

wenn der Motor läuft. Über das Ladekabel
(Stif t
10) w
ird z. B. die Batterie eines Wohn-
wagens aufgeladen.
Stift 9 und Stift 10 dürfen nicht miteinander
verbunden werden, um eine Entladung oder
Beschädigung der Fahrzeugbatterie zu ver-
hindern.
Die Massekabel, Stift 3, Stift 11 und Stift 13
dürfen niemals miteinander verbunden wer-
den, um das elektrische System nicht zu
überlasten.
Wenn der Anhänger einen 7-poligen Stecker
aufweist, ist ein entsprechendes Adapterka-
bel zu verwenden. In diesem Fall ist die Funk-
tion von Stift 10 nicht verfügbar.
Maximaler Stromverbrauch des Anhängers
Bremsleuchten (insgesamt)84 Watt
Blinkleuchte pro Seite42 Watt
Standlichter (insgesamt)100 Watt
Rückleuchten (insgesamt)42 Watt
Nebelschlussleuchte42 Watt
Die angegebenen Werte niemals überschreiten. Hinweis
● Wenn die Rüc k

leuchten des Anhängers
nicht korrekt angeschlossen sind, kann die
Fahrzeugelektronik beschädigt werden. ●
Wenn der Anhän g

er zu viel Strom ver-
braucht, kann die Fahrzeugelektronik beschä-
digt werden.
● Niemals die elektrische Anlage des Anhän-
gers
direkt mit den elektrischen Anschlüssen
der hinteren optischen Gruppen oder anderen
Stromquellen verbinden. Nur geeignete An-
schlüsse zur Stromversorgung des Anhängers
verwenden. Kugelkopf der Anhängevorrichtung*
Eine Anleitung zum richtigen An- und Abbau-
en de
s
K

ugelkopfes der Anhängevorrichtung
liegt dem Kugelkopf bei. ACHTUNG
Der Kugelkopf der Anhängevorrichtung muss
sic her bef

estigt sein, damit er sich bei abrup-
ten Fahrmanövern nicht lösen und Verletzun-
gen verursachen kann. Hinweis
● Aus g

esetzlichen Gründen muss bei Fahr-
ten ohne Anhänger der Kugelkopf abgenom-
men werden, wenn er die Sicht auf das Num-
mernschild beeinträchtigt. Fahren mit Anhänger
Abb. 225
13-polige Steckverbindung drehen Vor der Fahrt
● Halten Sie die 13-polige Steckverbindung
im B er
eic

h A und ziehen Sie sie in Pfeilrich-
t u
n
g heraus ››› Abb. 225.
● Nehmen Sie die Schutzabdeckung 5 ›››
Abb. 213 n
ach oben ab.
Nach der Fahrt
● Halten Sie die 13-polige Steckverbindung
im Ber eic

h A und stecken Sie sie entgegen
der Pf ei
lric
htung ein ››› Abb. 225.
● Setzen Sie die Schutzabdeckung 5 ›››
Abb. 213 auf

den Kugelkopf.
Sicherheitsöse
Die Sicherheitsöse B
› ›
› Abb
. 225 dient dem
Einhängen des Halteseils des Anhängers. »
259
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

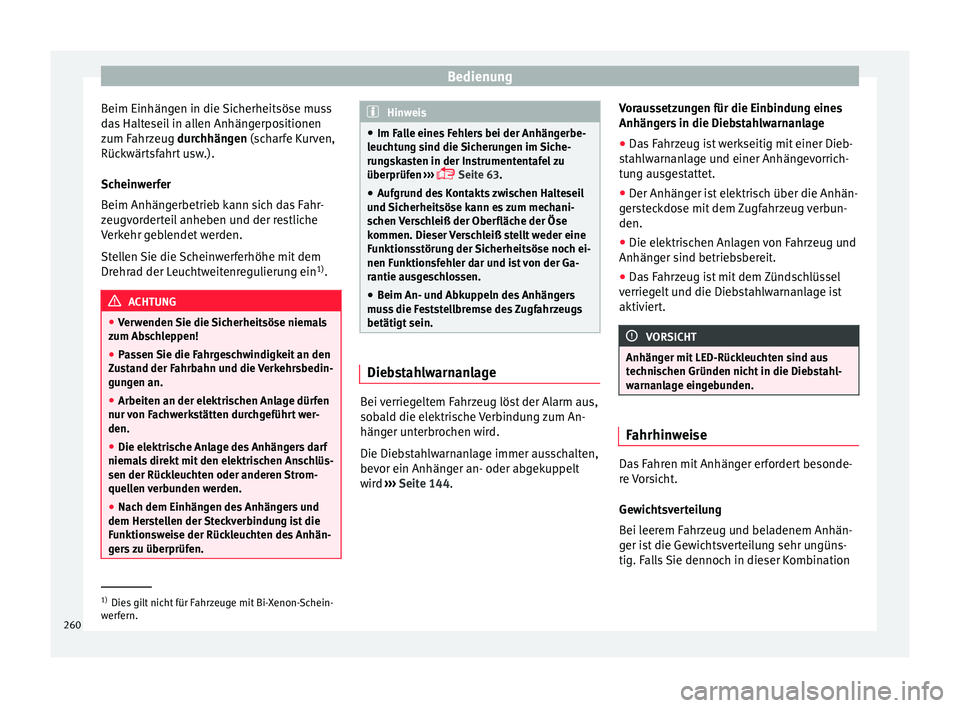

Beim Einhängen in die Sicherheitsöse muss
d a
s
Halteseil in allen Anhängerpositionen
zum Fahrzeug durchhängen (scharfe Kurven,
Rückwärtsfahrt usw.).
Scheinwerfer
Beim Anhängerbetrieb kann sich das Fahr-
zeugvorderteil anheben und der restliche
Verkehr geblendet werden.
Stellen Sie die Scheinwerferhöhe mit dem
Drehrad der Leuchtweitenregulierung ein 1)
. ACHTUNG
● Ver w

enden Sie die Sicherheitsöse niemals
zum Abschleppen!
● Passen Sie die Fahrgeschwindigkeit an den
Zus
tand der Fahrbahn und die Verkehrsbedin-
gungen an.
● Arbeiten an der elektrischen Anlage dürfen
nur von F
achwerkstätten durchgeführt wer-
den.
● Die elektrische Anlage des Anhängers darf
niemal
s direkt mit den elektrischen Anschlüs-
sen der Rückleuchten oder anderen Strom-
quellen verbunden werden.
● Nach dem Einhängen des Anhängers und
dem Herst
ellen der Steckverbindung ist die
Funktionsweise der Rückleuchten des Anhän-
gers zu überprüfen. Hinweis
● Im Fa l

le eines Fehlers bei der Anhängerbe-
leuchtung sind die Sicherungen im Siche-
rungskasten in der Instrumententafel zu
überprüfen ›››
 Seite 63.
● Aufgrund des Kontakts zwischen Halteseil
und Sic
herheitsöse kann es zum mechani-
schen Verschleiß der Oberfläche der Öse
kommen. Dieser Verschleiß stellt weder eine
Funktionsstörung der Sicherheitsöse noch ei-
nen Funktionsfehler dar und ist von der Ga-
rantie ausgeschlossen.
● Beim An- und Abkuppeln des Anhängers
muss
die Feststellbremse des Zugfahrzeugs
betätigt sein. Diebstahlwarnanlage
Bei verriegeltem Fahrzeug löst der Alarm aus,
so
b
al

d die elektrische Verbindung zum An-
hänger unterbrochen wird.
Die Diebstahlwarnanlage immer ausschalten,
bevor ein Anhänger an- oder abgekuppelt
wird ›››
Seite 144. Voraussetzungen für die Einbindung eines
Anhänger

s in die Diebstahlwarnanlage
● Das Fahrzeug ist werkseitig mit einer Dieb-
stah
lwarnanlage und einer Anhängevorrich-
tung ausgestattet.
● Der Anhänger ist elektrisch über die Anhän-
gers
teckdose mit dem Zugfahrzeug verbun-
den.
● Die elektrischen Anlagen von Fahrzeug und
Anhänger s
ind betriebsbereit.
● Das Fahrzeug ist mit dem Zündschlüssel
verrieg
elt und die Diebstahlwarnanlage ist
aktiviert. VORSICHT
Anhänger mit LED-Rückleuchten sind aus
tec hni

schen Gründen nicht in die Diebstahl-
warnanlage eingebunden. Fahrhinweise
Das Fahren mit Anhänger erfordert besonde-
r
e
V

orsicht.
Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhän-
ger ist die Gewichtsverteilung sehr ungüns-
tig. Falls Sie dennoch in dieser Kombination 1)
Dies gilt nicht für Fahrzeuge mit Bi-Xenon-Schein-
wer f

ern.
260

Anhängevorrichtung und Anhänger
fahren müssen, fahren Sie besonders lang-
s am.
Ge s
chwindigkeit
Mit zunehmender Geschwindigkeit verringert
sich die Fahrstabilität des Gespannes. Daher
sollten Sie bei ungünstigen Straßen- oder
Witterungsbedingungen (Gefahr bei starkem
Wind!) die gesetzlich erlaubte Höchstge-
schwindigkeit nicht ausnutzen. Dies gilt be-
sonders für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindig-
keit sofort herabsetzen, sobald Sie auch nur
die geringste Pendelbewegung des Anhän-
gers erkennen. Versuchen Sie keinesfalls,
das Gespann durch Beschleunigen zu „stre-
cken“.
Bremsen Sie rechtzeitig! Bei einem Anhänger
mit Bremse durch kinetische Energie, brem-
sen Sie zunächst sanft und danach zügig ab.
So vermeiden Sie Bremsstöße durch blockie-
rende Anhängerräder. Wählen Sie vor Gefälle-
strecken rechtzeitig einen kleineren Gang
bzw. eine kleinere Fahrstufe, damit der Motor
als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperatu-
ren eine längere Steigung in einem niedrigen
Gang mit hoher Motordrehzahl fahren müs-
sen, achten Sie bitte auf die Kühlmitteltem-
peraturanzeige ››› Seite 124. Elektronisches Stabilisierungsprogramm*
Die ESC* erleic
htert es, einen ausbrechenden
oder pendelnden Anhänger zu stabilisieren.
Anhängevorrichtung nachrüsten* Abb. 226
Befestigungspunkte für die Anhän-
g ev
orric

htung Der nachträgliche Einbau einer Anhängevor-
ric
ht
u

ng muss nach den Angaben des Her-
stellers der Vorrichtung erfolgen.
Die Befestigungspunkte A der Anhängevor-
ric ht
u

ng befinden sich an der Unterseite des
Fahrzeugs.
Der Abstand zwischen der Kugelkopfmitte
und dem Boden darf den angegebenen Min-
destabstand auch bei voll beladenem Fahr-
zeug und voller Stützlast nicht unterschrei-
ten.
Maßvorgaben für das Befestigen einer An-
hängevorrichtung:
Maßvorgaben für das Befestigen einer Anhänge-
vorrichtung:
B65 mm (mindestens)
C350 mm bis 420 mm (Fahrzeug mit ma- ximaler Zuladung)
D1.033 mm
E322 mm
F338 mm Montage einer Anhängevorrichtung
●
Der Anhängerbetrieb stellt erhöhte Anfor-
deru n
g

en an das Fahrzeug. Wenden Sie sich
bitte vor der Nachrüstung einer Anhängevor-
richtung an einen Fachbetrieb, um zu prüfen,
ob an Ihrem Fahrzeug Umbaumaßnahmen
am Kühlsystem erforderlich sind. »
261
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

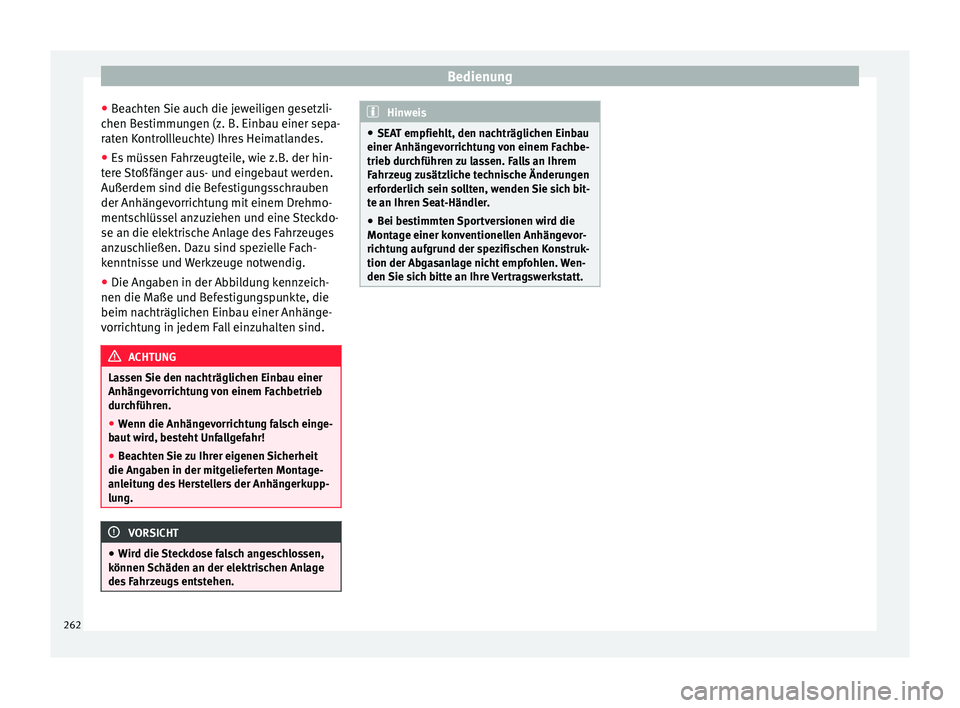

● Be
ac
hten Sie auch die jeweiligen gesetzli-
chen Bestimmungen (z. B. Einbau einer sepa-
raten Kontrollleuchte) Ihres Heimatlandes.
● Es müssen Fahrzeugteile, wie z.B. der hin-
tere
Stoßfänger aus- und eingebaut werden.
Außerdem sind die Befestigungsschrauben
der Anhängevorrichtung mit einem Drehmo-
mentschlüssel anzuziehen und eine Steckdo-
se an die elektrische Anlage des Fahrzeuges
anzuschließen. Dazu sind spezielle Fach-
kenntnisse und Werkzeuge notwendig.
● Die Angaben in der Abbildung kennzeich-
nen die Maße und B
efestigungspunkte, die
beim nachträglichen Einbau einer Anhänge-
vorrichtung in jedem Fall einzuhalten sind. ACHTUNG
Lassen Sie den nachträglichen Einbau einer
Anhäng ev

orrichtung von einem Fachbetrieb
durchführen.
● Wenn die Anhängevorrichtung falsch einge-
baut w
ird, besteht Unfallgefahr!
● Beachten Sie zu Ihrer eigenen Sicherheit
die Angaben in der mit
gelieferten Montage-
anleitung des Herstellers der Anhängerkupp-
lung. VORSICHT
● Wir d die

Steckdose falsch angeschlossen,
können Schäden an der elektrischen Anlage
des Fahrzeugs entstehen. Hinweis
● SEA T empfieh

lt, den nachträglichen Einbau
einer Anhängevorrichtung von einem Fachbe-
trieb durchführen zu lassen. Falls an Ihrem
Fahrzeug zusätzliche technische Änderungen
erforderlich sein sollten, wenden Sie sich bit-
te an Ihren Seat-Händler.
● Bei bestimmten Sportversionen wird die
Montage einer k
onventionellen Anhängevor-
richtung aufgrund der spezifischen Konstruk-
tion der Abgasanlage nicht empfohlen. Wen-
den Sie sich bitte an Ihre Vertragswerkstatt. 262
