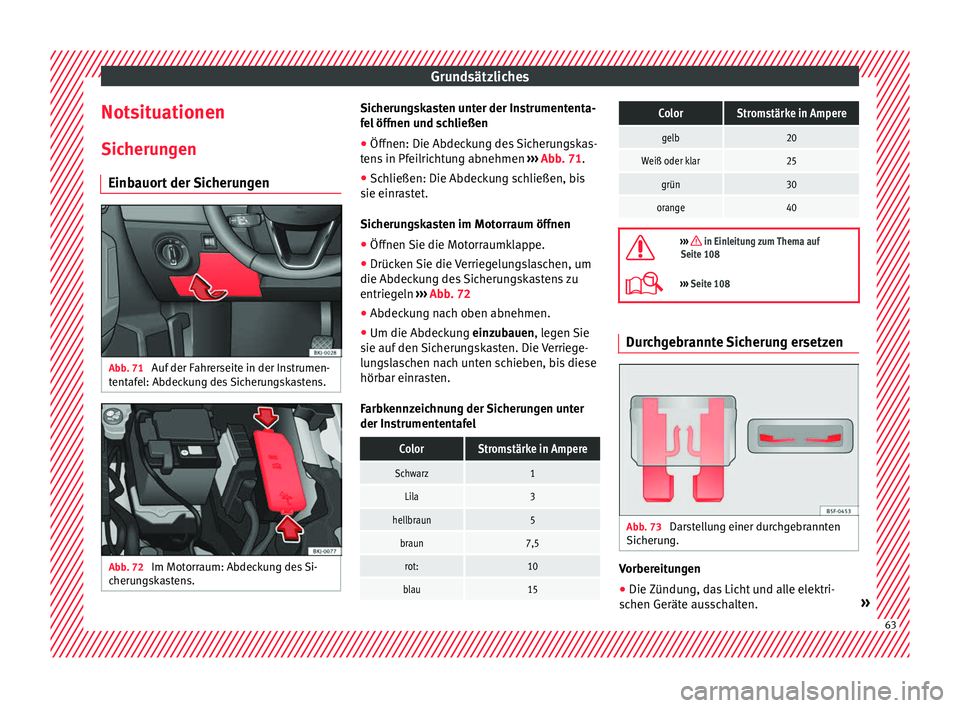

Einbauort der Sicherungen Abb. 71
Auf der Fahrerseite in der Instrumen-
t ent
af

el: Abdeckung des Sicherungskastens. Abb. 72
Im Motorraum: Abdeckung des Si-
c heru
n

gskastens. Sicherungskasten unter der Instrumententa-
f
el öff

nen und schließen
● Öffnen: Die Abdeckung des Sicherungskas-
tens
in Pfeilrichtung abnehmen ››› Abb. 71.
● Schließen: Die Abdeckung schließen, bis
sie einra
stet.
Sicherungskasten im Motorraum öffnen
● Öffnen Sie die Motorraumklappe.
● Drücken Sie die Verriegelungslaschen, um
die Abdecku
ng des Sicherungskastens zu
entriegeln ››› Abb. 72
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Die Verriege-
lungslaschen nach unten schieben, bis diese
hörbar einrasten.
Farbkennzeichnung der Sicherungen unter
der Instrumententafel
ColorStromstärke in Ampere
Schwarz1
Lila3
hellbraun5
braun7,5
rot:10
blau15
ColorStromstärke in Ampere
gelb20
Weiß oder klar25
grün30
orange40 
››› in Einleitung zum Thema auf
Seite 108
››› Seite 108 Durchgebrannte Sicherung ersetzen
Abb. 73
Darstellung einer durchgebrannten
Sic heru
n

g. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
s c
hen Gerät

e ausschalten. » 63

Grundsätzliches
● Ents pr
ec
henden Sicherungskasten öffnen
›››  Seite 108.
Durchgebrannte Sicherung erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 73.
● Leuchten Sie die Sicherung mit einer Ta-
schen
lampe an, um zu sehen, ob sie durch-
gebrannt ist.
Sicherung auswechseln
● Ziehen Sie die Sicherung heraus.
● Durchgebrannte Sicherung durch eine neue
Sicherun
g der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen bzw. Deckel
des
Sicherungskastens schließen.

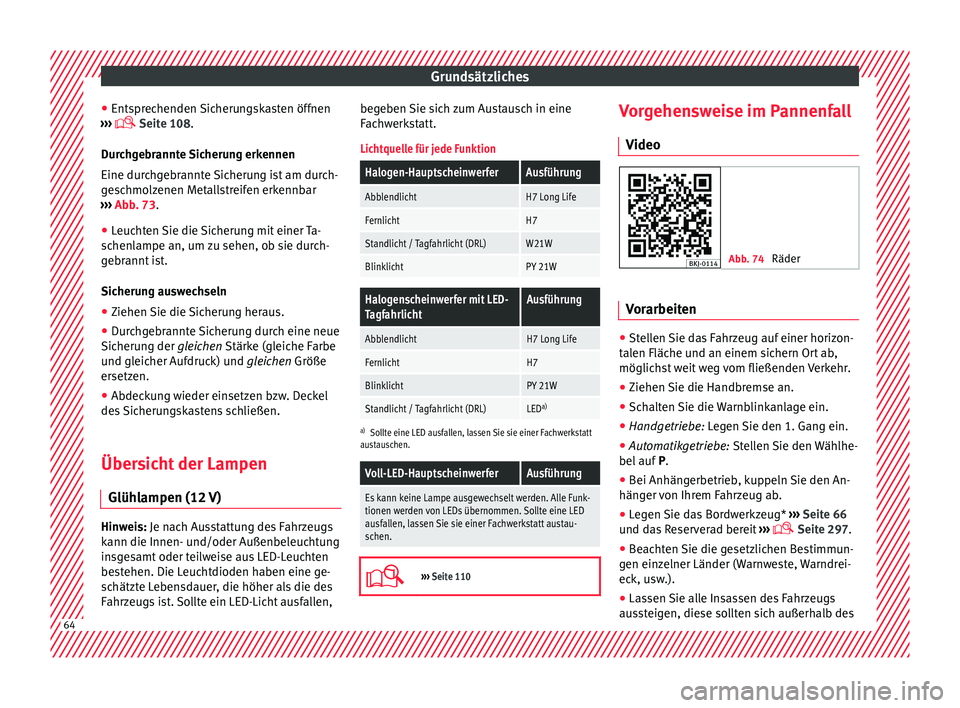

Übersicht der Lampen Glühlampen (12
V)Hinweis: Je n
ac
h Au
sstattung des Fahrzeugs
kann die Innen- und/oder Außenbeleuchtung
insgesamt oder teilweise aus LED-Leuchten
bestehen. Die Leuchtdioden haben eine ge-
schätzte Lebensdauer, die höher als die des
Fahrzeugs ist. Sollte ein LED-Licht ausfallen, begeben Sie sich zum Austausch in eine
Fach

werkstatt.
Lichtquelle für jede Funktion
Halogen-HauptscheinwerferAusführung
AbblendlichtH7 Long Life
FernlichtH7
Standlicht / Tagfahrlicht (DRL)W21W
BlinklichtPY 21W
Halogenscheinwerfer mit LED-
TagfahrlichtAusführung
AbblendlichtH7 Long Life
FernlichtH7
BlinklichtPY 21W
Standlicht / Tagfahrlicht (DRL)LEDa)
a)
Sollte eine LED ausfallen, lassen Sie sie einer Fachwerkstatt
austauschen.
Voll-LED-HauptscheinwerferAusführung
Es kann keine Lampe ausgewechselt werden. Alle Funk-
tionen werden von LEDs übernommen. Sollte eine LED
ausfallen, lassen Sie sie einer Fachwerkstatt austau-
schen. 
›››
Seite 110 Vorgehensweise im Pannenfall
V ideo Abb. 74
Räder Vorarbeiten
●
Stellen Sie das Fahrzeug auf einer horizon-
t al
en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
hänger
von Ihrem Fahrzeug ab.
● Legen Sie das Bordwerkzeug* ›››

Seite 66
und das Reserverad bereit ›››
 Seite 297.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.).
● Lassen Sie alle Insassen des Fahrzeugs
auss
teigen, diese sollten sich außerhalb des64

Grundsätzliches
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner L eitp
l
anke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Reifen mit Pannenset reparieren

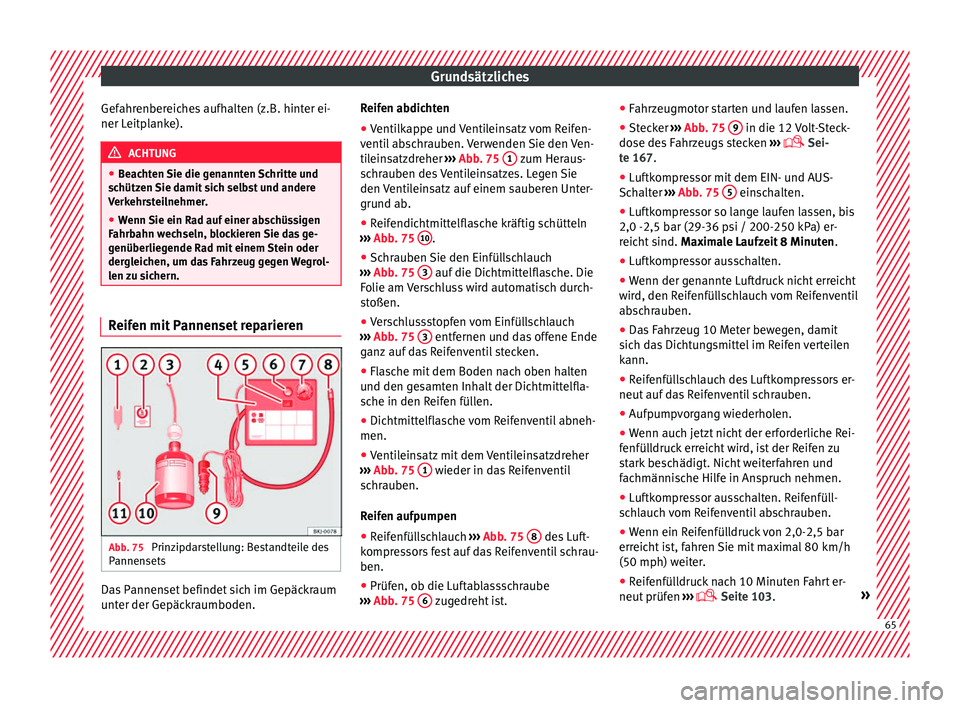

Abb. 75
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc

kraumboden. Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ››› Abb. 75 1 zum Heraus-
s c
hr

auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab.
● Reifendichtmittelflasche kräftig schütteln
›››
Abb. 75 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›

Abb. 75 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 75 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 75 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 75 8 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben.
● Prüfen, ob die Luftablassschraube
›››
Abb. 75 6 zugedreht ist.●
Fahr
z

eugmotor starten und laufen lassen.
● Stecker ››› Abb. 75
9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
 Sei-
te 167.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 75 5 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s

i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen.
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter.
● Reifenfülldruck nach 10 Minuten Fahrt er-
neut prüfen ›

››  Seite 103. » 65

Grundsätzliches
››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 102
››› Seite 102 Rad wechseln
V ideo Abb. 76

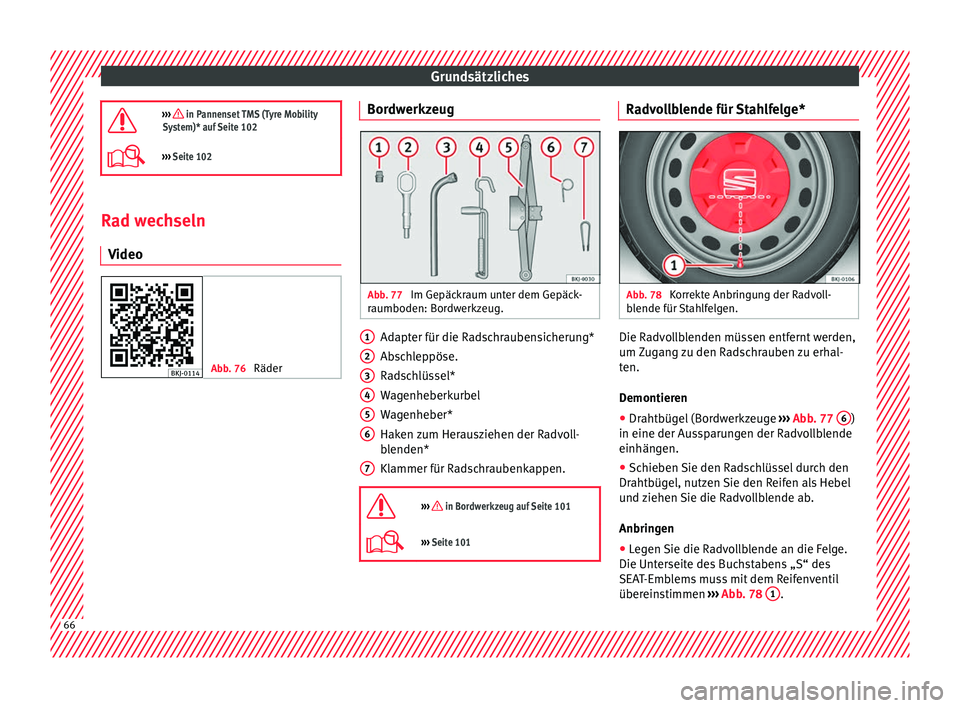

Räder Bordwerkzeug
Abb. 77
Im Gepäckraum unter dem Gepäck-
r aumboden: Bor
dw

erkzeug. Adapter für die Radschraubensicherung*
Ab
s
c

hleppöse.
Radschlüssel*
Wagenheberkurbel
Wagenheber*
Haken zum Herausziehen der Radvoll-
blenden*
Klammer für Radschraubenkappen.

››› in Bordwerkzeug auf Seite 101
››› Seite 101 1
2
3
4
5
6
7 Radvollblende für Stahlfelge*
Abb. 78
Korrekte Anbringung der Radvoll-
b l
ende für

Stahlfelgen. Die Radvollblenden müssen entfernt werden,
um
Z
ug

ang zu den Radschrauben zu erhal-
ten.
Demontieren
● Drahtbügel (Bordwerkzeuge ›››
Abb. 77 6 )
in eine der Au s
s
parungen der Radvollblende
einhängen.
● Schieben Sie den Radschlüssel durch den
Drahtbüg
el, nutzen Sie den Reifen als Hebel
und ziehen Sie die Radvollblende ab.
Anbringen
● Legen Sie die Radvollblende an die Felge.
Die Unterseit
e des Buchstabens „S“ des
SEAT-Emblems muss mit dem Reifenventil
übereinstimmen ››› Abb. 78 1 .
66

Grundsätzliches
● Drüc k
en
Sie die Abdeckung kräftig gegen
die Felge, bis sie hörbar einrastet. Hinweis
Im hinteren Bereich der Radvollblende befin-
det s ic

h ebenfalls eine Reifenventilmarkie-
rung zur Anzeige der korrekten Ausrichtung. Radvollblende für Leichtmetallfelge*

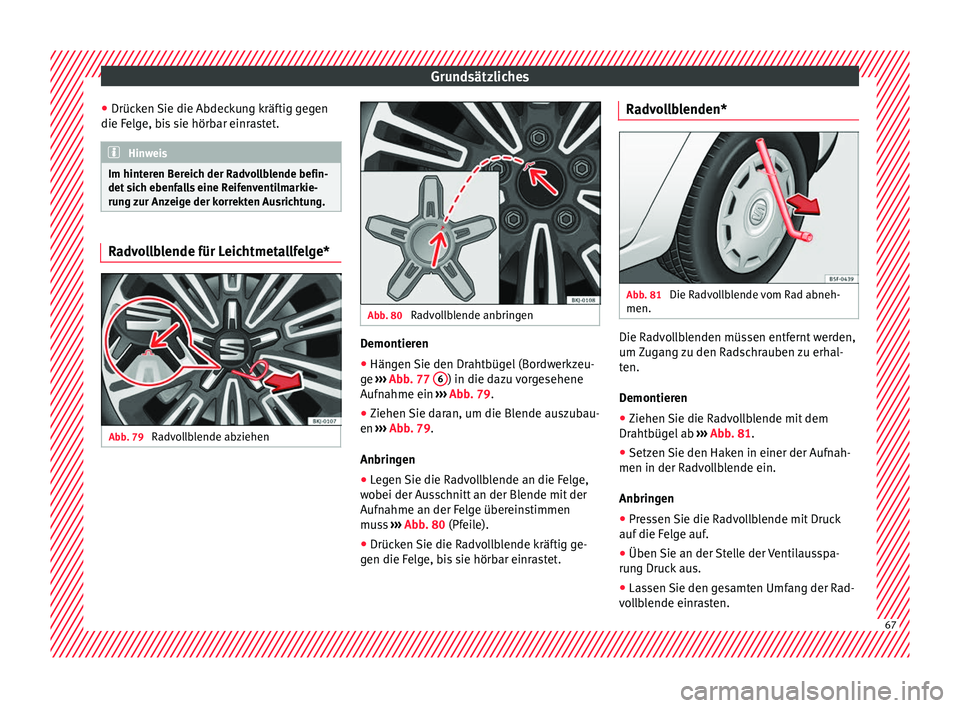

Abb. 79
Radvollblende abziehen Abb. 80
Radvollblende anbringen Demontieren
● Hängen Sie den Drahtbügel (Bordwerkzeu-
g e
›
›

› Abb. 77 6 ) in die dazu vorgesehene
Auf n
ahme ein ›
›› Abb. 79.
● Ziehen Sie daran, um die Blende auszubau-
en ›››

Abb. 79.
Anbringen
● Legen Sie die Radvollblende an die Felge,
wobei der Au
sschnitt an der Blende mit der
Aufnahme an der Felge übereinstimmen
muss ››› Abb. 80 (Pfeile).
● Drücken Sie die Radvollblende kräftig ge-
gen die Fel
ge, bis sie hörbar einrastet. Radvollblenden*
Abb. 81
Die Radvollblende vom Rad abneh-
men. Die Radvollblenden müssen entfernt werden,
um
Z
ug

ang zu den Radschrauben zu erhal-
ten.
Demontieren
● Ziehen Sie die Radvollblende mit dem
Drahtbüg
el ab ››› Abb. 81.
● Setzen Sie den Haken in einer der Aufnah-
men in der Radv
ollblende ein.
Anbringen
● Pressen Sie die Radvollblende mit Druck
auf die Fel
ge auf.
● Üben Sie an der Stelle der Ventilausspa-
rung Druc
k aus.
● Lassen Sie den gesamten Umfang der Rad-
vol
lblende einrasten. 67

Grundsätzliches

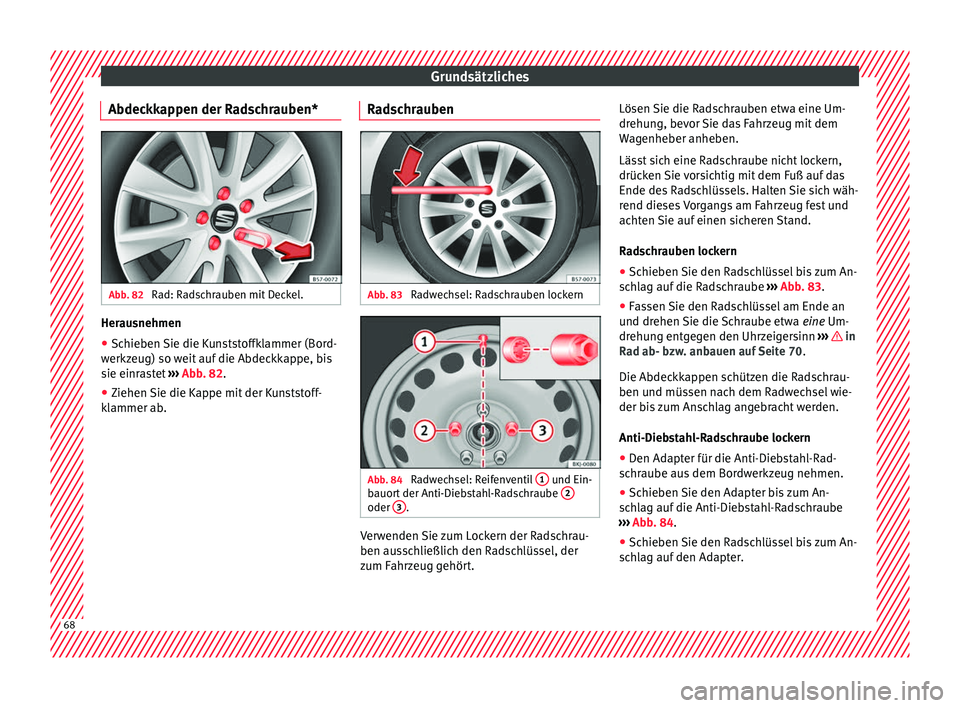

Abdeckkappen der Radschrauben* Abb. 82
Rad: Radschrauben mit Deckel. Herausnehmen
●
Schieben Sie die Kunststoffklammer (Bord-
w erkz
eug) so w
eit auf die Abdeckkappe, bis
sie einrastet ››› Abb. 82.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
. Radschrauben Abb. 83
Radwechsel: Radschrauben lockern Abb. 84
Radwechsel: Reifenventil 1 und Ein-
b auor t

der Anti-Diebstahl-Radschraube 2 oder
3 .
Verwenden Sie zum Lockern der Radschrau-
ben au
s
s

chließlich den Radschlüssel, der
zum Fahrzeug gehört. Lösen Sie die Radschrauben etwa eine Um-
drehun

g, bevor Sie das Fahrzeug mit dem
Wagenheber anheben.
Lässt sich eine Radschraube nicht lockern,
drücken Sie vorsichtig mit dem Fuß auf das
Ende des Radschlüssels. Halten Sie sich wäh-
rend dieses Vorgangs am Fahrzeug fest und
achten Sie auf einen sicheren Stand.
Radschrauben lockern
● Schieben Sie den Radschlüssel bis zum An-
sch
lag auf die Radschraube ››› Abb. 83.
● Fassen Sie den Radschlüssel am Ende an
und drehen
Sie die Schraube etwa eine Um-
drehung entgegen den Uhrzeigersinn ››› in
R a
d ab- b

zw. anbauen auf Seite 70.
Die Abdeckkappen schützen die Radschrau-
ben und müssen nach dem Radwechsel wie-
der bis zum Anschlag angebracht werden.
Anti-Diebstahl-Radschraube lockern
● Den Adapter für die Anti-Diebstahl-Rad-
schr
aube aus dem Bordwerkzeug nehmen.
● Schieben Sie den Adapter bis zum An-
sch
lag auf die Anti-Diebstahl-Radschraube
››› Abb. 84.
● Schieben Sie den Radschlüssel bis zum An-
sch
lag auf den Adapter. 68

Grundsätzliches
● Fa
s
sen Sie den Radschlüssel am Ende an
und drehen Sie die Schraube etwa eine Um-
drehung entgegen den Uhrzeigersinn ››› in
R a
d ab- b

zw. anbauen auf Seite 70.
Die Anti-Diebstahl-Radschraube hat eine an-
dere Abdeckkappe. Diese Abdeckkappe
passt nur auf die Antidiebstahl-Radschraube
und nicht auf die herkömmlichen Radschrau-
ben.

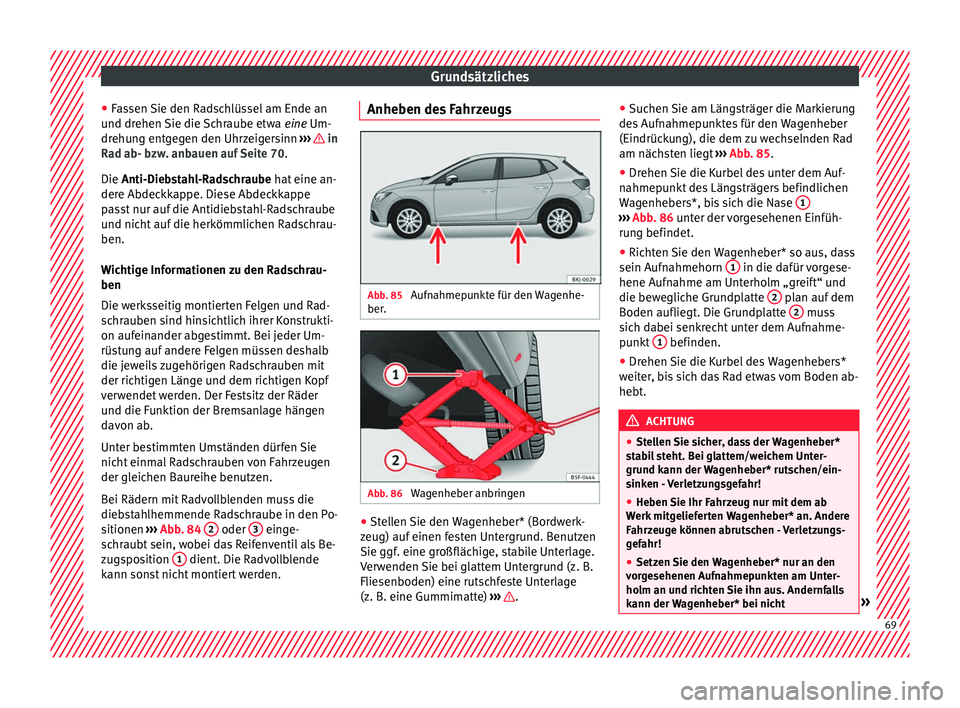

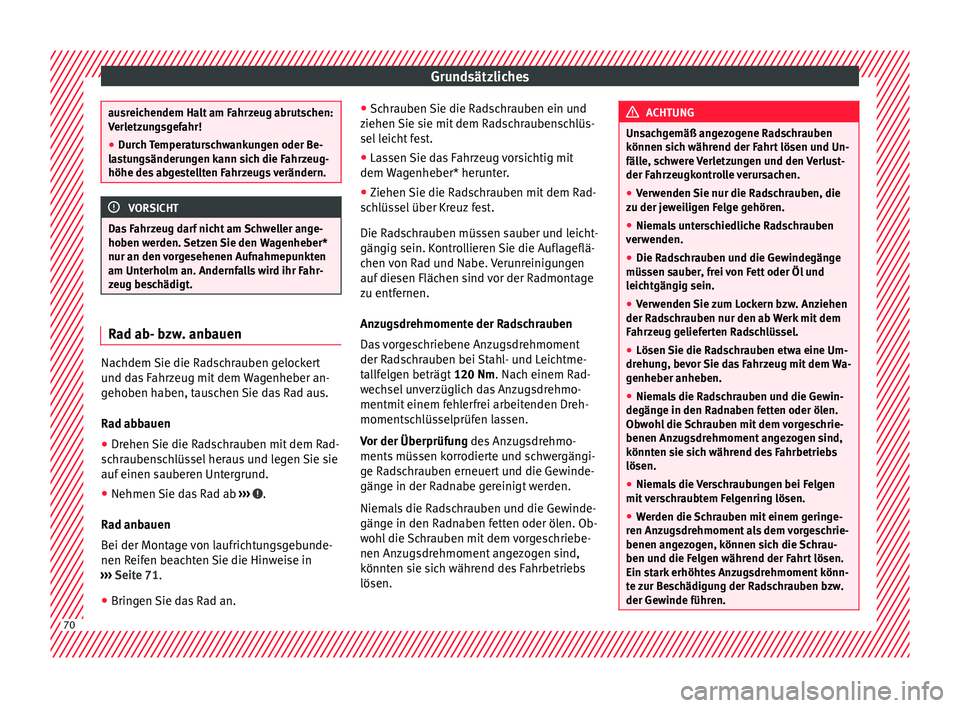

Wichtige Informationen zu den Radschrau-
ben
Die werksseitig montierten Felgen und Rad-
schrauben sind hinsichtlich ihrer Konstrukti-
on aufeinander abgestimmt. Bei jeder Um-
rüstung auf andere Felgen müssen deshalb
die jeweils zugehörigen Radschrauben mit
der richtigen Länge und dem richtigen Kopf
verwendet werden. Der Festsitz der Räder
und die Funktion der Bremsanlage hängen
davon ab.
Unter bestimmten Umständen dürfen Sie
nicht einmal Radschrauben von Fahrzeugen
der gleichen Baureihe benutzen.
Bei Rädern mit Radvollblenden muss die
diebstahlhemmende Radschraube in den Po-
sitionen ››› Abb. 84 2 oder
3 einge-
s c
hr

aubt sein, wobei das Reifenventil als Be-
zugsposition 1 dient. Die Radvollblende
k ann son
s

t nicht montiert werden. Anheben des Fahrzeugs
Abb. 85
Aufnahmepunkte für den Wagenhe-
ber . Abb. 86
Wagenheber anbringen ●
Stellen Sie den Wagenheber* (Bordwerk-
z eug) auf
einen f

esten Untergrund. Benutzen
Sie ggf. eine großflächige, stabile Unterlage.
Verwenden Sie bei glattem Untergrund (z. B.
Fliesenboden) eine rutschfeste Unterlage
(z. B. eine Gummimatte) ››› .●
Suc
hen

Sie am Längsträger die Markierung
des Aufnahmepunktes für den Wagenheber
(Eindrückung), die dem zu wechselnden Rad
am nächsten liegt ››› Abb. 85.
● Drehen Sie die Kurbel des unter dem Auf-
nahmepu
nkt des Längsträgers befindlichen
Wagenhebers*, bis sich die Nase 1 ›››
Abb . 86 unter der vorgesehenen Einfüh-
ru n

g befindet.
● Richten Sie den Wagenheber* so aus, dass
sein Aufnahmehorn 1 in die dafür vorgese-
hene Auf n
ahme am Unt

erholm „greift“ und
die bewegliche Grundplatte 2 plan auf dem
Boden auflie g
t

. Die Grundplatte 2 muss
s ic
h d
abei senkrecht unter dem Aufnahme-
punkt 1 befinden.
● Drehen Sie die Kurbel des Wagenhebers*
w eit
er

, bis sich das Rad etwas vom Boden ab-
hebt. ACHTUNG
● Stel l

en Sie sicher, dass der Wagenheber*
stabil steht. Bei glattem/weichem Unter-
grund kann der Wagenheber* rutschen/ein-
sinken - Verletzungsgefahr!
● Heben Sie Ihr Fahrzeug nur mit dem ab
Werk mit
gelieferten Wagenheber* an. Andere
Fahrzeuge können abrutschen - Verletzungs-
gefahr!
● Setzen Sie den Wagenheber* nur an den
vorg
esehenen Aufnahmepunkten am Unter-
holm an und richten Sie ihn aus. Andernfalls
kann der Wagenheber* bei nicht » 69

Grundsätzliches
ausreichendem Halt am Fahrzeug abrutschen:
Verl
etz
ungsgefahr!
● Durch Temperaturschwankungen oder Be-
las
tungsänderungen kann sich die Fahrzeug-
höhe des abgestellten Fahrzeugs verändern. VORSICHT
Das Fahrzeug darf nicht am Schweller ange-
ho ben w er

den. Setzen Sie den Wagenheber*
nur an den vorgesehenen Aufnahmepunkten
am Unterholm an. Andernfalls wird ihr Fahr-
zeug beschädigt. Rad ab- bzw. anbauen
Nachdem Sie die Radschrauben gelockert
u
nd d
a

s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abbauen
● Drehen Sie die Radschrauben mit dem Rad-
schr
aubenschlüssel heraus und legen Sie sie
auf einen sauberen Untergrund.
● Nehmen Sie das Rad ab ›››
.
R a
d anb
auen
Bei der Montage von laufrichtungsgebunde-
nen Reifen beachten Sie die Hinweise in
››› Seite 71.
● Bringen Sie das Rad an. ●
Schrauben
Sie die Radschrauben ein und
ziehen Sie sie mit dem Radschraubenschlüs-
sel leicht fest.
● Lassen Sie das Fahrzeug vorsichtig mit
dem Wagenhe
ber* herunter.
● Ziehen Sie die Radschrauben mit dem Rad-
sch
lüssel über Kreuz fest.
Die Radschrauben müssen sauber und leicht-
gängig sein. Kontrollieren Sie die Auflageflä-
chen von Rad und Nabe. Verunreinigungen
auf diesen Flächen sind vor der Radmontage
zu entfernen.
Anzugsdrehmomente der Radschrauben
Das vorgeschriebene Anzugsdrehmoment
der Radschrauben bei Stahl- und Leichtme-
tallfelgen beträgt 120 Nm. Nach einem Rad-
wechsel unverzüglich das Anzugsdrehmo-
mentmit einem fehlerfrei arbeitenden Dreh-
momentschlüsselprüfen lassen.
Vor der Überprüfung des Anzugsdrehmo-
ments müssen korrodierte und schwergängi-
ge Radschrauben erneuert und die Gewinde-
gänge in der Radnabe gereinigt werden.
Niemals die Radschrauben und die Gewinde-
gänge in den Radnaben fetten oder ölen. Ob-
wohl die Schrauben mit dem vorgeschriebe-
nen Anzugsdrehmoment angezogen sind,
könnten sie sich während des Fahrbetriebs
lösen. ACHTUNG
Unsachgemäß angezogene Radschrauben
können s ic

h während der Fahrt lösen und Un-
fälle, schwere Verletzungen und den Verlust-
der Fahrzeugkontrolle verursachen.
● Verwenden Sie nur die Radschrauben, die
zu der jew
eiligen Felge gehören.
● Niemals unterschiedliche Radschrauben
verw
enden.
● Die Radschrauben und die Gewindegänge
müssen sauber
, frei von Fett oder Öl und
leichtgängig sein.
● Verwenden Sie zum Lockern bzw. Anziehen
der Rad
schrauben nur den ab Werk mit dem
Fahrzeug gelieferten Radschlüssel.
● Lösen Sie die Radschrauben etwa eine Um-
drehun
g, bevor Sie das Fahrzeug mit dem Wa-
genheber anheben.
● Niemals die Radschrauben und die Gewin-
degäng
e in den Radnaben fetten oder ölen.
Obwohl die Schrauben mit dem vorgeschrie-
benen Anzugsdrehmoment angezogen sind,
könnten sie sich während des Fahrbetriebs
lösen.
● Niemals die Verschraubungen bei Felgen
mit v
erschraubtem Felgenring lösen.
● Werden die Schrauben mit einem geringe-
ren Anz
ugsdrehmoment als dem vorgeschrie-
benen angezogen, können sich die Schrau-
ben und die Felgen während der Fahrt lösen.
Ein stark erhöhtes Anzugsdrehmoment könn-
te zur Beschädigung der Radschrauben bzw.
der Gewinde führen. 70
