Selbsthilfe
Umwelthinweis
Gebrauchtes oder abgelaufenes Dichtungs-
mittel ent
sprechend den gesetzlichen Vor-
schriften entsorgen. Hinweis
● Eine neue Fla s

che Reifendichtungsmittel ist
bei den SEAT-Händlern erhältlich.
● Separate Bedienungsanleitung des Herstel-
lers
des Pannensets* beachten. Bestandteile Pannenset*

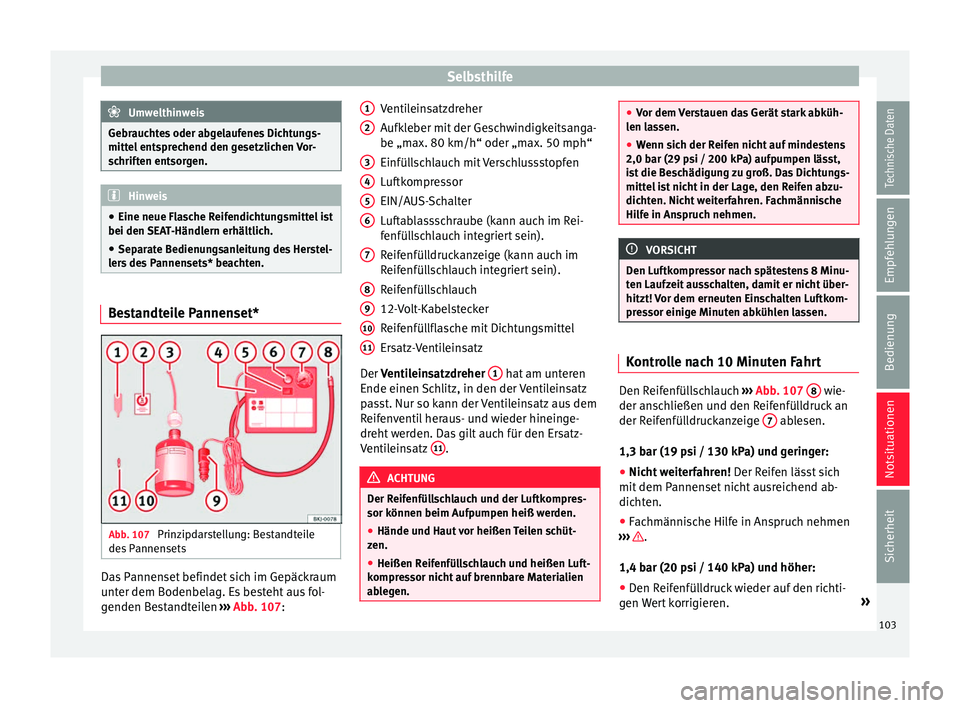

Abb. 107
Prinzipdarstellung: Bestandteile
de s
P

annensets Das Pannenset befindet sich im Gepäckraum
u
nt
er dem Bodenbel

ag. Es besteht aus fol-
genden Bestandteilen ››› Abb. 107: Ventileinsatzdreher
Aufkle

ber mit der Geschwindigkeitsanga-
be „max. 80 km/h“ oder „max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Luftkompressor
EIN/AUS-Schalter
Luftablassschraube (kann auch im Rei-
fenfüllschlauch integriert sein).
Reifenfülldruckanzeige (kann auch im
Reifenfüllschlauch integriert sein).
Reifenfüllschlauch
12-Volt-Kabelstecker
Reifenfüllflasche mit Dichtungsmittel
Ersatz-Ventileinsatz
Der Ventileinsatzdreher 1 hat am unteren
Ende einen Sc
h

litz, in den der Ventileinsatz
passt. Nur so kann der Ventileinsatz aus dem
Reifenventil heraus- und wieder hineinge-
dreht werden. Das gilt auch für den Ersatz-
Ventileinsatz 11 .
ACHTUNG
Der Reifenfüllschlauch und der Luftkompres-
sor können beim Aufp umpen heiß w

erden.
● Hände und Haut vor heißen Teilen schüt-
zen.
● Heißen Reif

enfüllschlauch und heißen Luft-
kompre
ssor nicht auf brennbare Materialien
ablegen. 1
2
3
4
5
6
7
8
9
10
11 ●
Vor dem V

erstauen das Gerät stark abküh-
len lassen.
● Wenn sich der Reifen nicht auf mindestens
2,0 bar (29 ps
i / 200 kPa) aufpumpen lässt,
ist die Beschädigung zu groß. Das Dichtungs-
mittel ist nicht in der Lage, den Reifen abzu-
dichten. Nicht weiterfahren. Fachmännische
Hilfe in Anspruch nehmen. VORSICHT
Den Luftkompressor nach spätestens 8 Minu-
t en Laufz eit

ausschalten, damit er nicht über-
hitzt! Vor dem erneuten Einschalten Luftkom-
pressor einige Minuten abkühlen lassen. Kontrolle nach 10 Minuten Fahrt
Den Reifenfüllschlauch
››
›
Abb. 107 8 wie-
der an s
c
hließen und den Reifenfülldruck an
der Reifenfülldruckanzeige 7 ablesen.
1,3 b ar (19 p
s

i / 130 kPa) und geringer:
● Nicht weiterfahren! Der Reif
en lässt sich
mit dem Pannenset nicht ausreichend ab-
dichten.
● Fachmännische Hilfe in Anspruch nehmen
›››
.
1,4 b ar (20 p
s
i / 140 kPa) und höher:
● Den Reifenfülldruck wieder auf den richti-
gen W
ert korrigieren. »
103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
● Die F ahr
t
vorsichtig zum nächsten Fachbe-
trieb mit maximal 80 km/h (50 mph) fortset-
zen und Reifen wechseln lassen. ACHTUNG
Das Fahren mit einem nicht abzudichtenden
Reif en i

st gefährlich und kann Unfälle und
schwere Verletzungen verursachen.
● Nicht weiterfahren, wenn der Reifenfüll-
druck 1,3
bar (19 psi / 130 kPa) und geringer
ist.
● Fachmännische Hilfe in Anspruch nehmen. Wischerblätter wechseln
Fr ont
- u

nd Heckscheibenwischerblät-
ter wechseln Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 75.
Ein einwandfreies Scheibenwischblatt sorgt
für klare Sicht. Beschädigte Scheibenwi-
scherblätter sollten umgehend gewechselt
werden.
Werkseitig werden Scheibenwischerblätter
eingebaut, die mit einer Grafitschicht be-
schichtet sind. Die Grafitschicht sorgt dafür,
dass das Scheibenwischerblatt leise über die
Scheibe wischt. Eine beschädigte Grafit-
schicht verursacht unter anderem einen er- höhten Geräuschpegel beim Wischen über
die Scheibe.
R

egelmäßig den Zustand der Scheibenwi-
scherblätter prüfen. Wenn die Wischblätter
das Glas verkratzen , müssen diese im Fall
von Verschleiß ausgewechselt oder im Fall
von Schmutz gereinigt werden ››› .
W enn d
a

s Problem dadurch nicht behoben
werden kann, ist möglicherweise der Stell-
winkel der Scheibenwischerarme verstellt.
Suchen Sie in diesem Fall einen Fachbetrieb
zur Kontrolle und Einstellung der Wischerar-
me auf. ACHTUNG
Nur fahren, wenn eine klare Sicht durch alle
Fen s

terscheiben besteht.
● Säubern Sie regelmäßig die Scheibenwi-
scherb
lätter und alle Fensterscheiben.
● Erneuern Sie die Scheibenwischerblätter
jährlich ein- bi
s zweimal. VORSICHT
● Be s

chädigte oder verschmutzte Scheiben-
wischerblätter können die Fensterscheibe
zerkratzen.
● Die Fensterscheiben nicht mit Kraftstoff,
Nagell
ackentferner, Lackverdünner oder ähn-
lichen Flüssigkeiten reinigen. Dadurch kön-
nen die Scheibenwischerblätter beschädigt
werden. ●
Ver s

tellen Sie den Front- oder Heckschei-
benwischer niemals von Hand. Sie könnten
beschädigt werden.
● Um Beschädigungen der Motorraumklappe
und der Sc
heibenwischerarme zu vermeiden,
die Wischerarme der Frontscheibenwischer
erst nach vorne klappen, wenn sie sich in der
Servicestellung befinden. Hinweis
● Die Wi

scherarme können nur dann in die
Servicestellung gebracht werden, wenn die
Motorraumklappe vollständig geschlossen
ist.
● Die Servicestellung können Sie beispiels-
weise auc
h nutzen, wenn Sie im Winter die
Frontscheibe mit einer Abdeckung vor Verei-
sung schützen wollen. Abschleppen und Motor starten
dur
c
h An

schleppen
Benutzerhinweise Lesen Sie aufmerksam die zusätzlichen In-
f
