Lo esencial

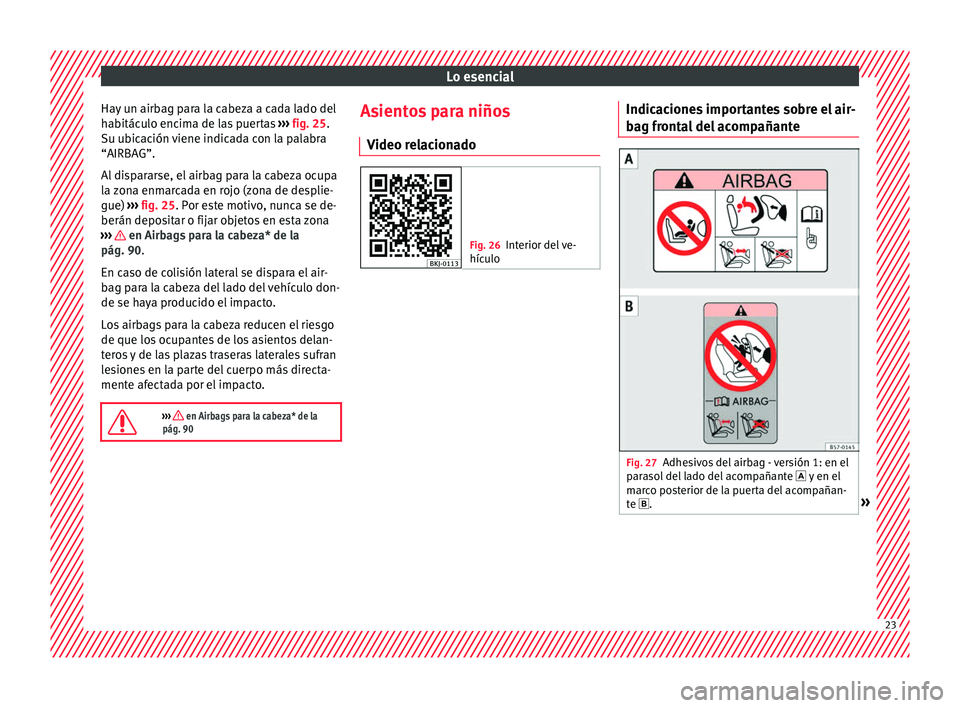

Hay un airbag para la cabeza a cada lado del
h ab
itác
ulo encima de las puertas ››› fig. 25.
Su ubicación viene indicada con la palabra
“AIRBAG”.
Al dispararse, el airbag para la cabeza ocupa
la zona enmarcada en rojo (zona de desplie-
gue) ››› fig. 25. Por este motivo, nunca se de-
berán depositar o fijar objetos en esta zona
››› en Airbags para la cabeza* de la
pág. 90.
En c a
so de c

olisión lateral se dispara el air-
bag para la cabeza del lado del vehículo don-
de se haya producido el impacto.
Los airbags para la cabeza reducen el riesgo
de que los ocupantes de los asientos delan-
teros y de las plazas traseras laterales sufran
lesiones en la parte del cuerpo más directa-
mente afectada por el impacto.

››› en Airbags para la cabeza* de la
pág. 90 Asientos para niños
V ideo r
el

acionado Fig. 26
Interior del ve-
hículo Indicaciones importantes sobre el air-
b
ag fr
ont
al del acompañante Fig. 27
Adhesivos del airbag - versión 1: en el
p ar
a

sol del lado del acompañante  y en el
marco posterior de la puerta del acompañan-
te . » 23

Lo esencial

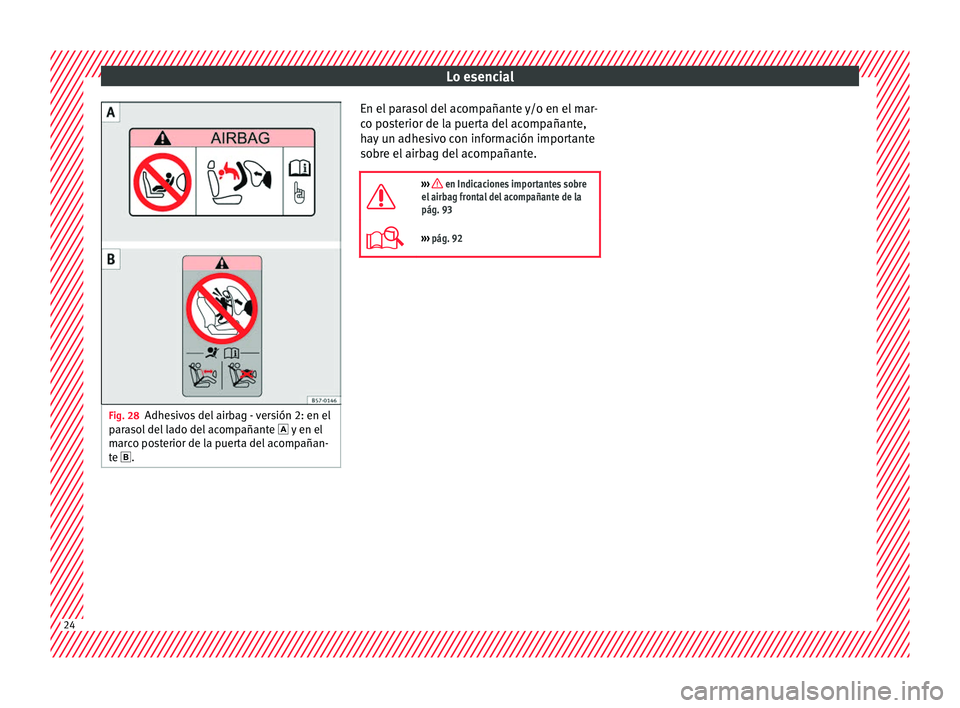

Fig. 28
Adhesivos del airbag - versión 2: en el
p ar
a
sol del lado del acompañante  y en el
marco posterior de la puerta del acompañan-
te . En el parasol del acompañante y/o en el mar-
c
o po
s

terior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante.

››› en Indicaciones importantes sobre
el airbag frontal del acompañante de la
pág. 93
››› pág. 92 24

Lo esencial

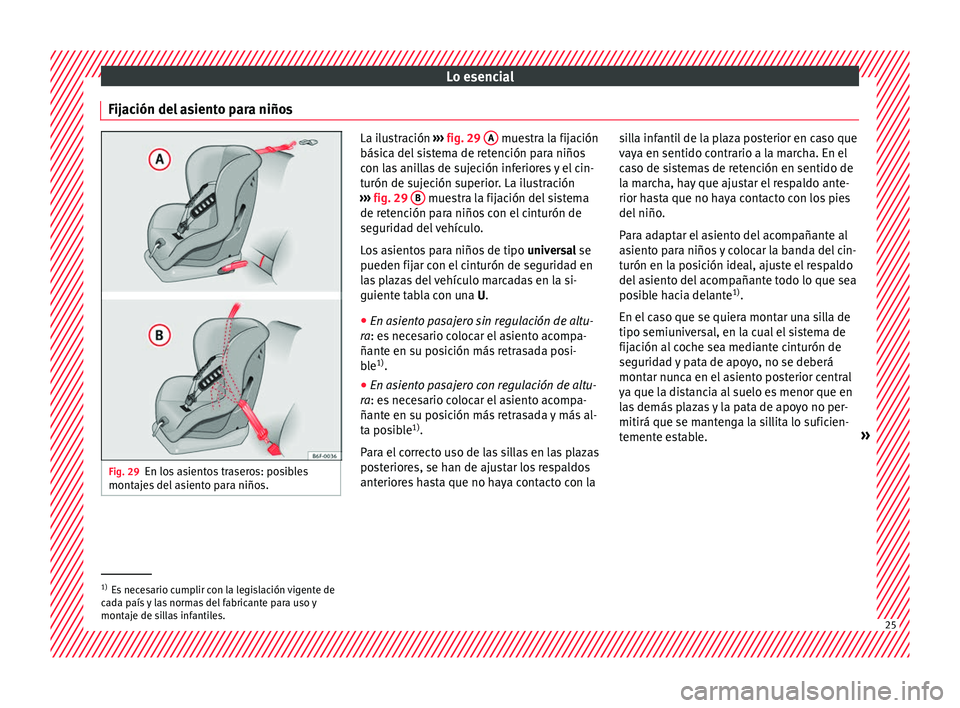

Fijación del asiento para niños Fig. 29
En los asientos traseros: posibles
montaj e
s del asiento para niños. La ilustración
›››
fig. 29 A muestra la fijación
básic a del
sistema de retención para niños
con las anillas de sujeción inferiores y el cin-
turón de sujeción superior. La ilustración
››› fig. 29 B muestra la fijación del sistema
de ret enc

ión para niños con el cinturón de
seguridad del vehículo.
Los asientos para niños de tipo universal se
pueden fijar con el cinturón de seguridad en
las plazas del vehículo marcadas en la si-
guiente tabla con una U.
● En asiento pasajero sin regulación de altu-
ra: e
s necesario colocar el asiento acompa-
ñante en su posición más retrasada posi-
ble 1)
.
● En asiento pasajero con regulación de altu-
ra: e
s necesario colocar el asiento acompa-
ñante en su posición más retrasada y más al-
ta posible 1)
.
Para el correcto uso de las sillas en las plazas
posteriores, se han de ajustar los respaldos
anteriores hasta que no haya contacto con la silla infantil de la plaza posterior en caso que
vay

a en sentido contrario a la marcha. En el
caso de sistemas de retención en sentido de
la marcha, hay que ajustar el respaldo ante-
rior hasta que no haya contacto con los pies
del niño.
Para adaptar el asiento del acompañante al
asiento para niños y colocar la banda del cin-
turón en la posición ideal, ajuste el respaldo
del asiento del acompañante todo lo que sea
posible hacia delante 1)
.
En el caso que se quiera montar una silla de
tipo semiuniversal, en la cual el sistema de
fijación al coche sea mediante cinturón de
seguridad y pata de apoyo, no se deberá
montar nunca en el asiento posterior central
ya que la distancia al suelo es menor que en
las demás plazas y la pata de apoyo no per-
mitirá que se mantenga la sillita lo suficien-
temente estable. »1)
Es necesario cumplir con la legislación vigente de
ca d

a país y las normas del fabricante para uso y
montaje de sillas infantiles. 25

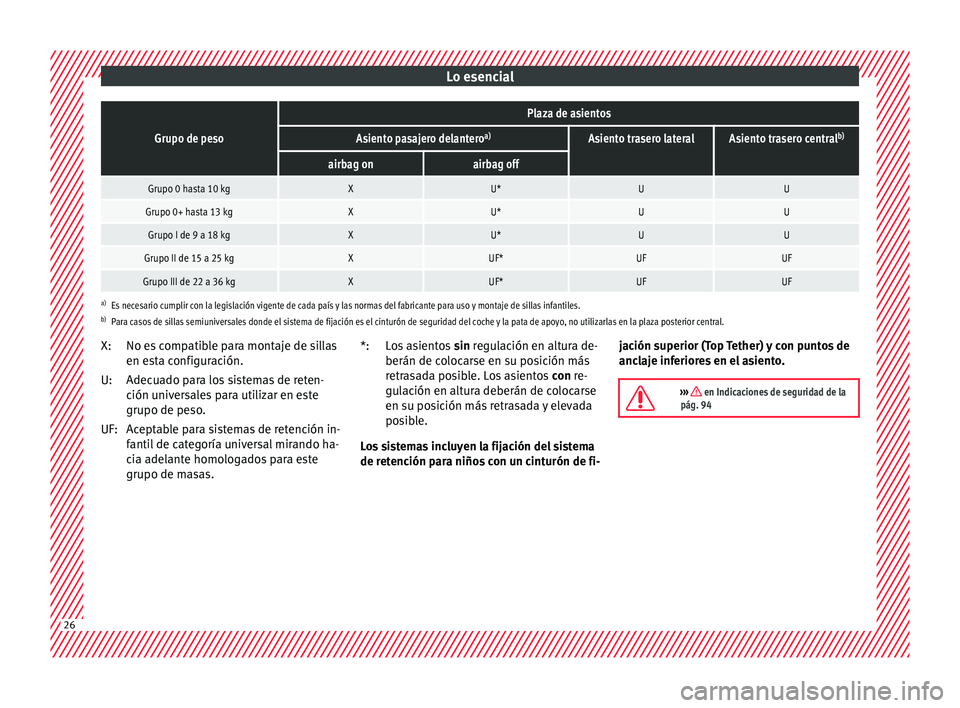

Lo esencialGrupo de peso
Plaza de asientos
Asiento pasajero delantero
a)Asiento trasero lateralAsiento trasero centralb)
airbag onairbag off
Grupo 0 hasta 10 kgXU*UU
Grupo 0+ hasta 13 kgXU*UU
Grupo I de 9 a 18 kgXU*UU
Grupo II de 15 a 25 kgXUF*UFUF
Grupo III de 22 a 36 kgXUF*UFUF
a)
Es necesario cumplir con la legislación vigente de cada país y las normas del fabricante para uso y montaje de sillas infantiles.
b) Para casos de sillas semiuniversales donde el sistema de fijación es el cinturón de seguridad del coche y la pata de apoyo, no utilizarlas en la plaza posterior central.
No es compatible para montaje de sillas
en esta configuración.
Adecuado para los sistemas de reten-
ción universales para utilizar en este
grupo de peso.
Aceptable para sistemas de retención in-
fantil de categoría universal mirando ha-
cia adelante homologados para este
grupo de masas.
X:
U:
UF:
Los asientos
sin r egulación en altura de-
berán de colocarse en su posición más
retrasada posible. Los asientos con re-
gulación en altura deberán de colocarse
en su posición más retrasada y elevada
posible.
Los sistemas incluyen la fijación del sistema
de retención para niños con un cinturón de fi- *: jación superior (Top Tether) y con puntos de
anclaj
e inferiores en el asiento.

››› en Indicaciones de seguridad de la
pág. 94 26

Lo esencial

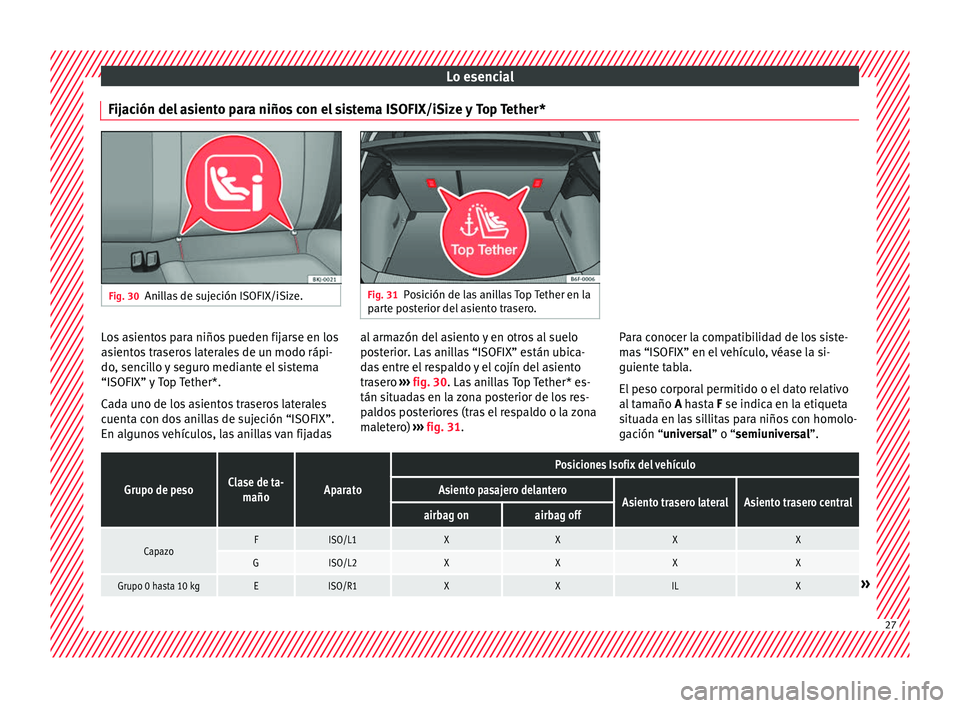

Fijación del asiento para niños con el sistema ISOFIX/iSize y Top Tether* Fig. 30
Anillas de sujeción ISOFIX/iSize. Fig. 31
Posición de las anillas Top Tether en la
par t
e posterior del asiento trasero. Los asientos para niños pueden fijarse en los
a
s
ient

os traseros laterales de un modo rápi-
do, sencillo y seguro mediante el sistema
“ISOFIX” y Top Tether*.
Cada uno de los asientos traseros laterales
cuenta con dos anillas de sujeción “ISOFIX”.
En algunos vehículos, las anillas van fijadas al armazón del asiento y en otros al suelo
post
erior. Las anillas “ISOFIX” están ubica-
das entre el respaldo y el cojín del asiento
trasero ››› fig. 30. Las anillas Top Tether* es-
tán situadas en la zona posterior de los res-
paldos posteriores (tras el respaldo o la zona
maletero) ››› fig. 31. Para conocer la compatibilidad de los siste-
mas
“ISOFIX” en el vehículo, véase la si-
guiente tabla.
El peso corporal permitido o el dato relativo
al tamaño A hasta F se indica en la etiqueta
situada en las sillitas para niños con homolo-
gación “universal” o “semiuniversal”.
Grupo de pesoClase de ta- mañoAparato
Posiciones Isofix del vehículo
Asiento pasajero delanteroAsiento trasero lateralAsiento trasero centralairbag onairbag off
CapazoFISO/L1XXXX
GISO/L2XXXX
Grupo 0 hasta 10 kgEISO/R1XXILX» 27

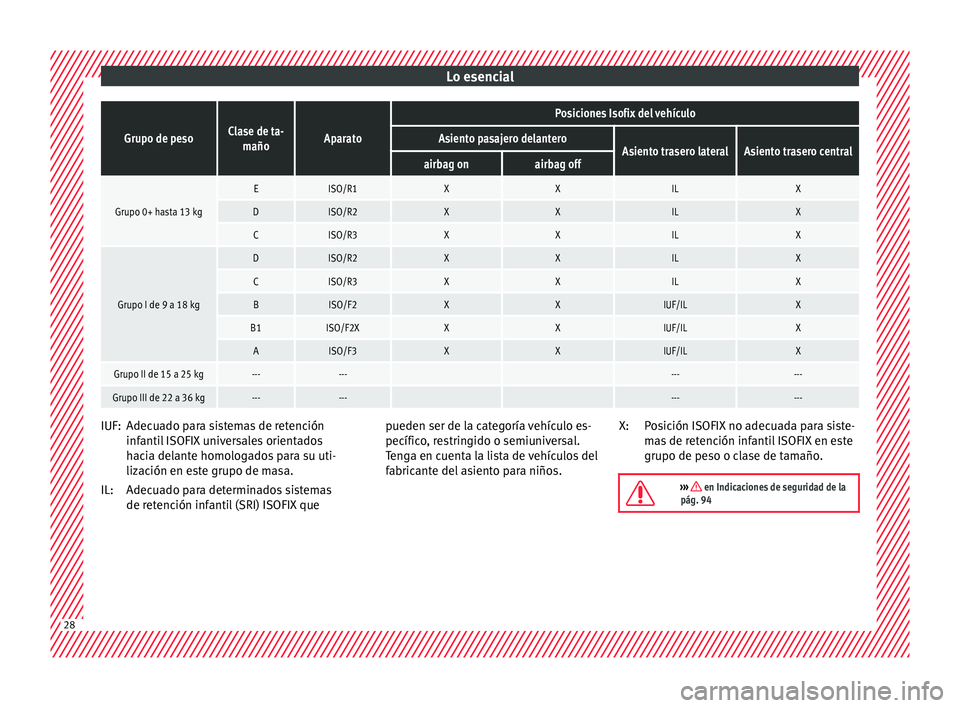

Lo esencialGrupo de pesoClase de ta-
mañoAparato
Posiciones Isofix del vehículo
Asiento pasajero delanteroAsiento trasero lateralAsiento trasero centralairbag onairbag off
Grupo 0+ hasta 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Grupo I de 9 a 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Grupo II de 15 a 25 kg------ ------
Grupo III de 22 a 36 kg------ ------ Adecuado para sistemas de retención
inf
anti l

ISOFIX universales orientados
hacia delante homologados para su uti-
lización en este grupo de masa.
Adecuado para determinados sistemas
de retención infantil (SRI) ISOFIX que
IUF:
IL:
pueden ser de la categoría vehículo es-
pecífico, r
estringido o semiuniversal.
Tenga en cuenta la lista de vehículos del
fabricante del asiento para niños. Posición ISOFIX no adecuada para siste-
mas
de retención infantil ISOFIX en este
grupo de peso o clase de tamaño.

››› en Indicaciones de seguridad de la
pág. 94 X:
28

Lo esencial
Fijación del asiento para niños con el sistema “ISOFIX/iSize” Fig. 32
Anillas de sujeción ISOFIX/iSize. Es obligatorio tener en cuenta las instruccio-
nes del
fabricante del asiento.
● Enganche el asiento para niños en las argo-
lla
s de sujeción situadas detrás de las ranu-
ras marcadas con el logo “ISOFIX/iSize”
››› fig. 32 hasta que se encastre bien de un
modo audible. Si el asiento para niños dispo-
ne de anclaje Top Tether*, conéctelo a la ani-
lla respectiva ››› fig. 34. Siga las instruccio-
nes del fabricante. ●
Tire de ambos
lados del asiento infantil pa-
ra asegurar el correcto anclaje.
Los asientos para niños con sistema de fija-
ción “ISOFIX” y Top Tether* se pueden adqui-
rir en los servicios técnicos.

Posiciones iSize del vehículo
Asiento pasajero delanteroAsiento trasero lateralAsiento trasero centralairbag onairbag off
Sistema de retención infantil Homologado bajo ECE R129XXi-UX Posición válida para sistemas de reten-
c
ión inf
anti

les homologados bajo ECE
R129 en sentido a la marcha y en senti-
do contrario a la marcha.
Posición no válida para sistemas de re-
tención infantil homologados bajo ECE
R129.
i-U:
X:
29

Lo esencial

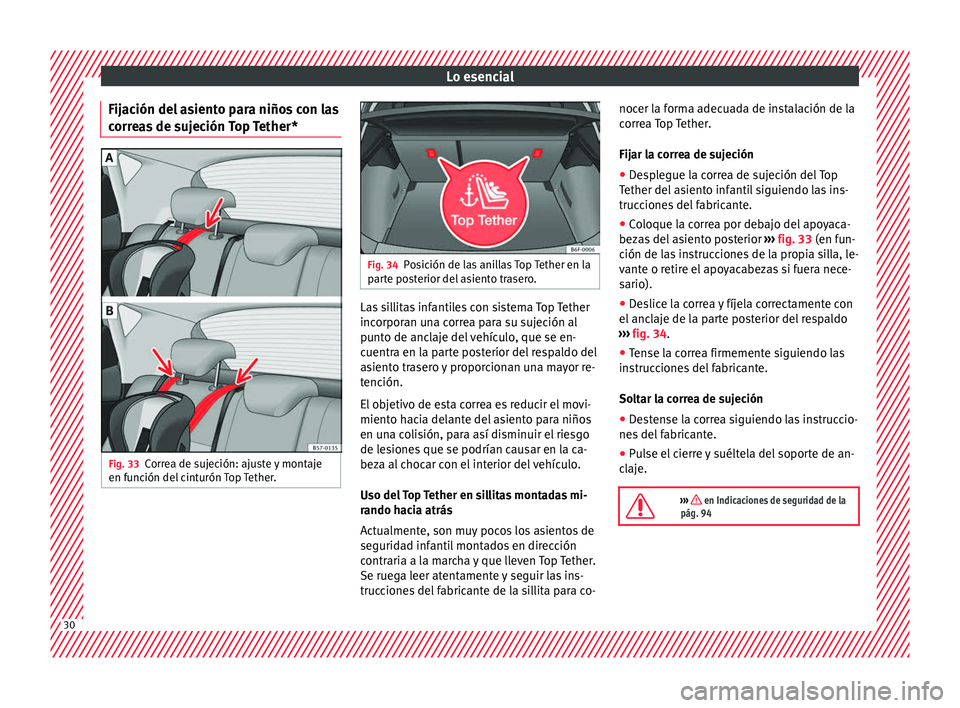

Fijación del asiento para niños con las
c orr
e
as de sujeción Top Tether* Fig. 33
Correa de sujeción: ajuste y montaje
en f u
nc

ión del cinturón Top Tether. Fig. 34
Posición de las anillas Top Tether en la
par t

e posterior del asiento trasero. Las sillitas infantiles con sistema Top Tether
inc
orpor
an u

na correa para su sujeción al
punto de anclaje del vehículo, que se en-
cuentra en la parte posterior del respaldo del
asiento trasero y proporcionan una mayor re-
tención.
El objetivo de esta correa es reducir el movi-
miento hacia delante del asiento para niños
en una colisión, para así disminuir el riesgo
de lesiones que se podrían causar en la ca-
beza al chocar con el interior del vehículo.
Uso del Top Tether en sillitas montadas mi-
rando hacia atrás
Actualmente, son muy pocos los asientos de
seguridad infantil montados en dirección
contraria a la marcha y que lleven Top Tether.
Se ruega leer atentamente y seguir las ins-
trucciones del fabricante de la sillita para co- nocer la forma adecuada de instalación de la
corre

a Top Tether.
Fijar la correa de sujeción
● Desplegue la correa de sujeción del Top
Tether del a
siento infantil siguiendo las ins-
trucciones del fabricante.
● Coloque la correa por debajo del apoyaca-
bezas
del asiento posterior ››› fig. 33 (en fun-
ción de las instrucciones de la propia silla, le-
vante o retire el apoyacabezas si fuera nece-
sario).
● Deslice la correa y fíjela correctamente con
el ancl
aje de la parte posterior del respaldo
››› fig. 34.
● Tense la correa firmemente siguiendo las
instruc
ciones del fabricante.
Soltar la correa de sujeción
● Destense la correa siguiendo las instruccio-
nes del
fabricante.
● Pulse el cierre y suéltela del soporte de an-
claj
e.

››› en Indicaciones de seguridad de la
pág. 94 30
