2017 PEUGEOT PARTNER TEPEE ELECTRIC Bruksanvisningar (in Swedish)

23

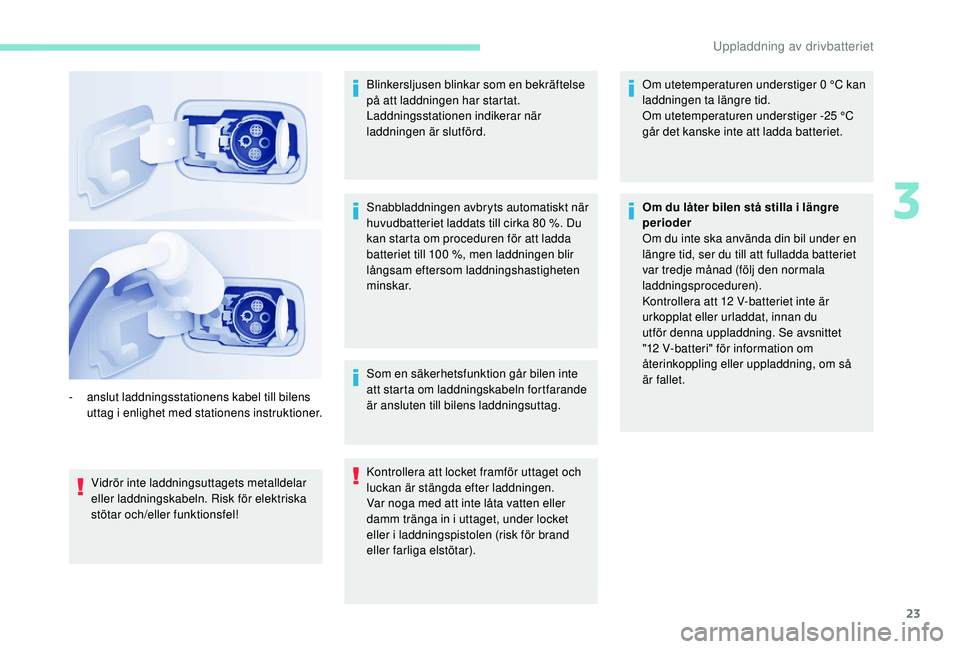

Vidrör inte laddningsuttagets metalldelar
eller laddningskabeln. Risk för elektriska
stötar och/eller funktionsfel!Blinkersljusen blinkar som en bekräftelse
på att laddningen har startat.
Laddningsstationen indikerar när
laddningen är slutförd.
-
a
nslut laddningsstationens kabel till bilens
uttag i enlighet med stationens instruktioner. Snabbladdningen avbryts automatiskt när
huvudbatteriet laddats till cirka 80 %. Du
kan starta om proceduren för att ladda
batteriet till 100 %, men laddningen blir
långsam eftersom laddningshastigheten
minskar.
Som en säkerhetsfunktion går bilen inte
att starta om laddningskabeln fortfarande
är ansluten till bilens laddningsuttag.
Kontrollera att locket framför uttaget och
luckan är stängda efter laddningen.
Var noga med att inte låta vatten eller
damm tränga in i uttaget, under locket
eller i laddningspistolen (risk för brand
eller farliga elstötar). Om utetemperaturen understiger 0
°C kan
laddningen ta längre tid.
Om utetemperaturen understiger -25

°C
går det kanske inte att ladda batteriet.
Om du låter bilen stå stilla i längre
perioder
Om du inte ska använda din bil under en
längre tid, ser du till att fulladda batteriet
var tredje månad (följ den normala
laddningsproceduren).
Kontrollera att 12 V-batteriet inte är
urkopplat eller urladdat, innan du
utför denna uppladdning. Se avsnittet
"12 V-batteri" för information om
återinkoppling eller uppladdning, om så
är fallet.
3
Uppladdning av drivbatteriet

24

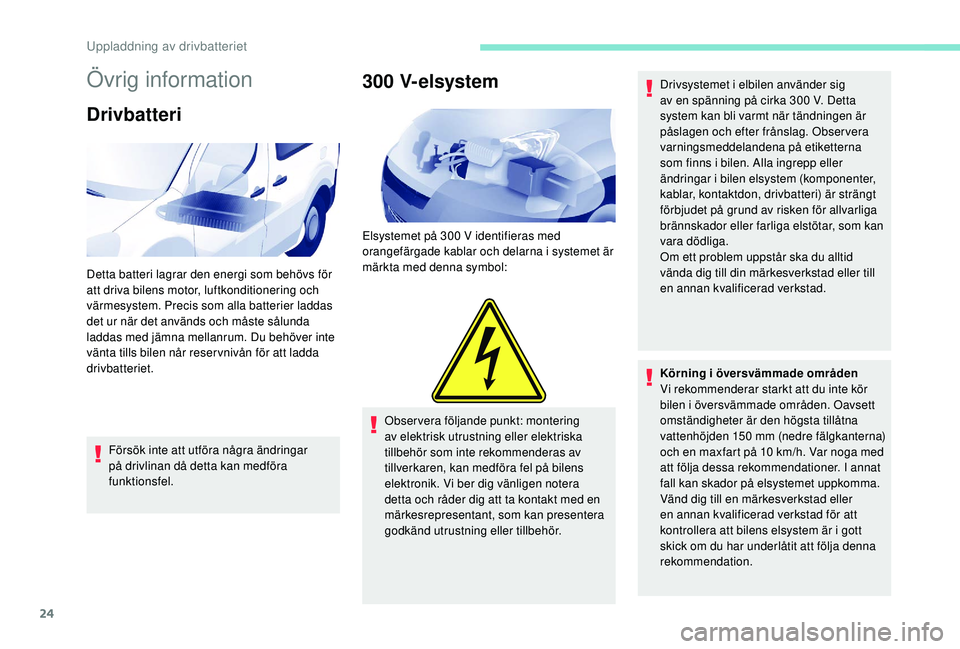

Övrig information
Drivbatteri
Försök inte att utföra några ändringar
på drivlinan då detta kan medföra
funktionsfel.
300 V- elsystem
Elsystemet på 300 V identifieras med
o rangefärgade kablar och delarna i systemet är
märkta med denna symbol:
Observera följande punkt: montering
av elektrisk utrustning eller elektriska
tillbehör som inte rekommenderas av
tillverkaren, kan medföra fel på bilens
elektronik. Vi ber dig vänligen notera
detta och råder dig att ta kontakt med en
märkesrepresentant, som kan presentera
godkänd utrustning eller tillbehör. Drivsystemet i elbilen använder sig
av en spänning på cirka 300
V. Detta
system kan bli varmt när tändningen är
påslagen och efter frånslag. Observera
varningsmeddelandena på etiketterna
som finns i bilen. Alla ingrepp eller
ändringar i bilen elsystem (komponenter,
kablar, kontaktdon, drivbatteri) är strängt
förbjudet på grund av risken för allvarliga
brännskador eller farliga elstötar, som kan
vara dödliga.
Om ett problem uppstår ska du alltid
vända dig till din märkesverkstad eller till
en annan kvalificerad verkstad.
Körning i översvämmade områden
Vi rekommenderar starkt att du inte kör
bilen i översvämmade områden. Oavsett
omständigheter är den högsta tillåtna
vattenhöjden 150
mm (nedre fälgkanterna)
och en maxfart på 10
km/h. Var noga med
att följa dessa rekommendationer. I annat
fall kan skador på elsystemet uppkomma.
Vänd dig till en märkesverkstad eller
en annan kvalificerad verkstad för att
kontrollera att bilens elsystem är i gott
skick om du har underlåtit att följa denna
rekommendation.
Detta batteri lagrar den energi som behövs för
att driva bilens motor, luftkonditionering och
värmesystem. Precis som alla batterier laddas
det ur när det används och måste sålunda
laddas med jämna mellanrum. Du behöver inte
vänta tills bilen når reser vnivån för att ladda
drivbatteriet.
Uppladdning av drivbatteriet

25

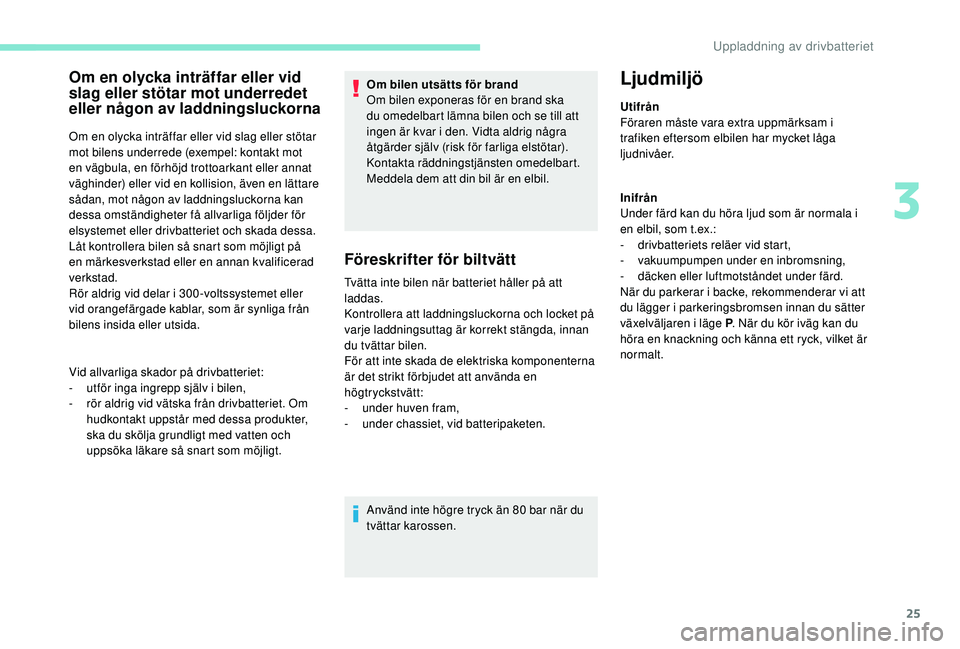

Om en olycka inträffar eller vid
slag eller stötar mot underredet
eller någon av laddningsluckorna
Om en olycka inträffar eller vid slag eller stötar
mot bilens underrede (exempel: kontakt mot
en vägbula, en förhöjd trottoarkant eller annat
väghinder) eller vid en kollision, även en lättare
sådan, mot någon av laddningsluckorna kan
dessa omständigheter få allvarliga följder för
elsystemet eller drivbatteriet och skada dessa.
Låt kontrollera bilen så snart som möjligt på
en märkesverkstad eller en annan kvalificerad
verkstad.
Rör aldrig vid delar i 300 -voltssystemet eller
vid orangefärgade kablar, som är synliga från
bilens insida eller utsida.
Vid allvarliga skador på drivbatteriet:
-
u
tför inga ingrepp själv i bilen,
-

r
ör aldrig vid vätska från drivbatteriet. Om
hudkontakt uppstår med dessa produkter,
ska du skölja grundligt med vatten och
uppsöka läkare så snart som möjligt. Om bilen utsätts för brand
Om bilen exponeras för en brand ska
du omedelbart lämna bilen och se till att
ingen är kvar i den. Vidta aldrig några
åtgärder själv (risk för farliga elstötar).
Kontakta räddningstjänsten omedelbart.
Meddela dem att din bil är en elbil.
Föreskrifter för biltvätt
Tvätta inte bilen när batteriet håller på att
laddas.
Kontrollera att laddningsluckorna och locket på
varje laddningsuttag är korrekt stängda, innan
du tvättar bilen.
För att inte skada de elektriska komponenterna
är det strikt förbjudet att använda en
högtryckstvätt:
-

u
nder huven fram,
-

u
nder chassiet, vid batteripaketen.
Använd inte högre tryck än 80
bar när du
tvättar karossen.
Ljudmiljö
Utifrån
Föraren måste vara extra uppmärksam i
trafiken eftersom elbilen har mycket låga
ljudnivåer.
Inifrån
Under färd kan du höra ljud som är normala i
en elbil, som t.ex.:
-

d
rivbatteriets reläer vid start,
-
v

akuumpumpen under en inbromsning,
-
d

äcken eller luftmotståndet under färd.
När du parkerar i backe, rekommenderar vi att
du lägger i parkeringsbromsen innan du sätter
växelväljaren i läge P . När du kör iväg kan du
höra en knackning och känna ett ryck, vilket är
normalt.
3
Uppladdning av drivbatteriet

26

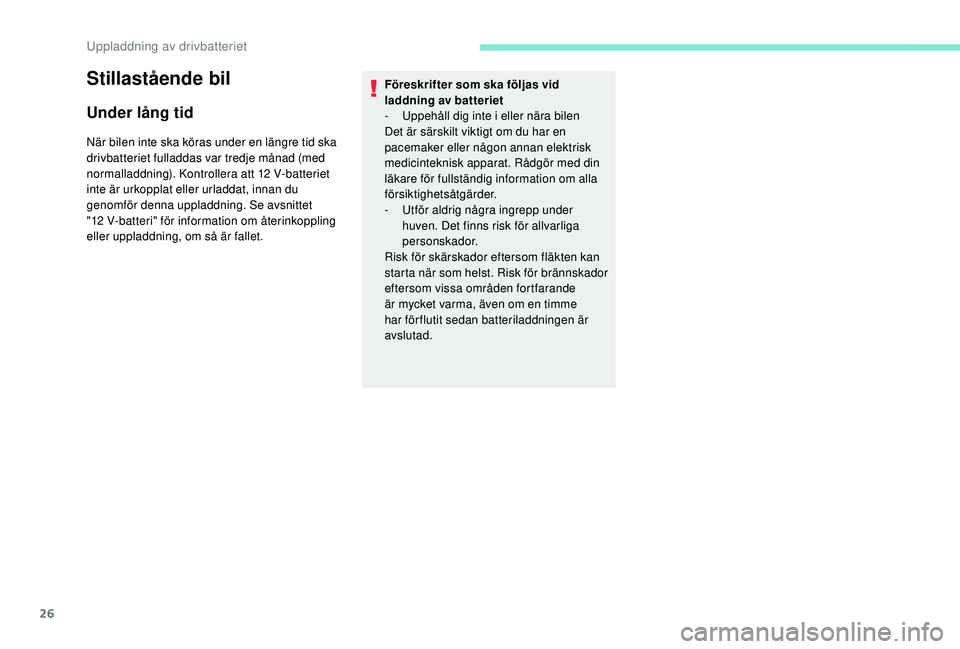

Stillastående bil
Under lång tid
När bilen inte ska köras under en längre tid ska
drivbatteriet fulladdas var tredje månad (med
normalladdning). Kontrollera att 12 V-batteriet
inte är urkopplat eller urladdat, innan du
genomför denna uppladdning. Se avsnittet
"12
V-batteri" för information om återinkoppling
eller uppladdning, om så är fallet. Föreskrifter som ska följas vid
laddning av batteriet
-

U
ppehåll dig inte i eller nära bilen
Det är särskilt viktigt om du har en
pacemaker eller någon annan elektrisk
medicinteknisk apparat. Rådgör med din
läkare för fullständig information om alla
försiktighetsåtgärder.
-

U
tför aldrig några ingrepp under
huven. Det finns risk för allvarliga
personskador.
Risk för skärskador eftersom fläkten kan
starta när som helst. Risk för brännskador
eftersom vissa områden fortfarande
är mycket varma, även om en timme
har förflutit sedan batteriladdningen är
avslutad.
Uppladdning av drivbatteriet

27

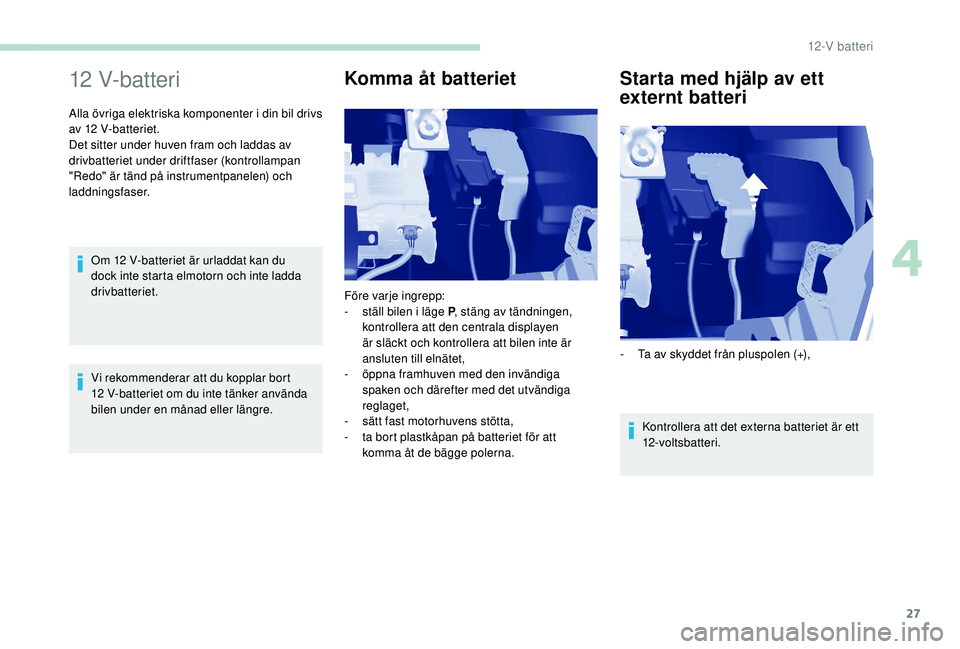

12 V-batteri
Alla övriga elektriska komponenter i din bil drivs
av 12
V-batteriet.
Det sitter under huven fram och laddas av
drivbatteriet under driftfaser (kontrollampan
"Redo" är tänd på instrumentpanelen) och
laddningsfaser.
Om 12
V-batteriet är urladdat kan du
dock inte starta elmotorn och inte ladda
drivbatteriet.
Vi rekommenderar att du kopplar bort
12
V-batteriet om du inte tänker använda
bilen under en månad eller längre.
Komma åt batteriet Starta med hjälp av ett
externt batteri
Kontrollera att det externa batteriet är ett
12-voltsbatteri.
Före varje ingrepp:
-

s

täll bilen i läge P
, stäng av tändningen,
kontrollera att den centrala displayen
är släckt och kontrollera att bilen inte är
ansluten till elnätet,
-

ö

ppna framhuven med den invändiga
spaken och därefter med det utvändiga
reglaget,
-
s
ätt fast motorhuvens stötta,
-
t
a bort plastkåpan på batteriet för att
komma åt de bägge polerna. -

T
a av skyddet från pluspolen (+),
4
12-V bat ter i

28

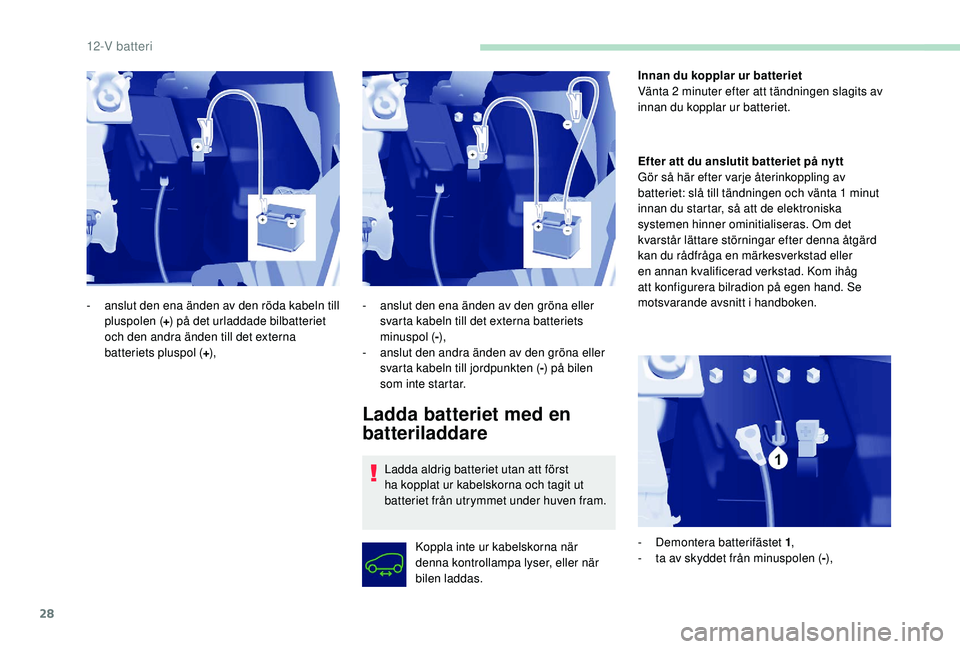

Ladda batteriet med en
batteriladdare
Ladda aldrig batteriet utan att först
ha kopplat ur kabelskorna och tagit ut
batteriet från utrymmet under huven fram.Koppla inte ur kabelskorna när
denna kontrollampa lyser, eller när
bilen laddas. Innan du kopplar ur batteriet
Vänta 2
minuter efter att tändningen slagits av
innan du kopplar ur batteriet.
Efter att du anslutit batteriet på nytt
Gör så här efter varje återinkoppling av
batteriet: slå till tändningen och vänta 1 minut
innan du startar, så att de elektroniska
systemen hinner ominitialiseras. Om det
kvarstår lättare störningar efter denna åtgärd
kan du rådfråga en märkesverkstad eller
en annan kvalificerad verkstad. Kom ihåg
att konfigurera bilradion på egen hand. Se
motsvarande avsnitt i handboken.
-

a

nslut den ena änden av den röda kabeln till
pluspolen ( +) på det urladdade bilbatteriet
och den andra änden till det externa
batteriets pluspol ( +), -

a
nslut den ena änden av den gröna eller
svarta kabeln till det externa batteriets
minuspol ( -),
-

a
nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten ( -) på bilen
som inte startar.
-
D
emontera batterifästet 1,
-

t
a av skyddet från minuspolen (-),
12-V bat ter i

29

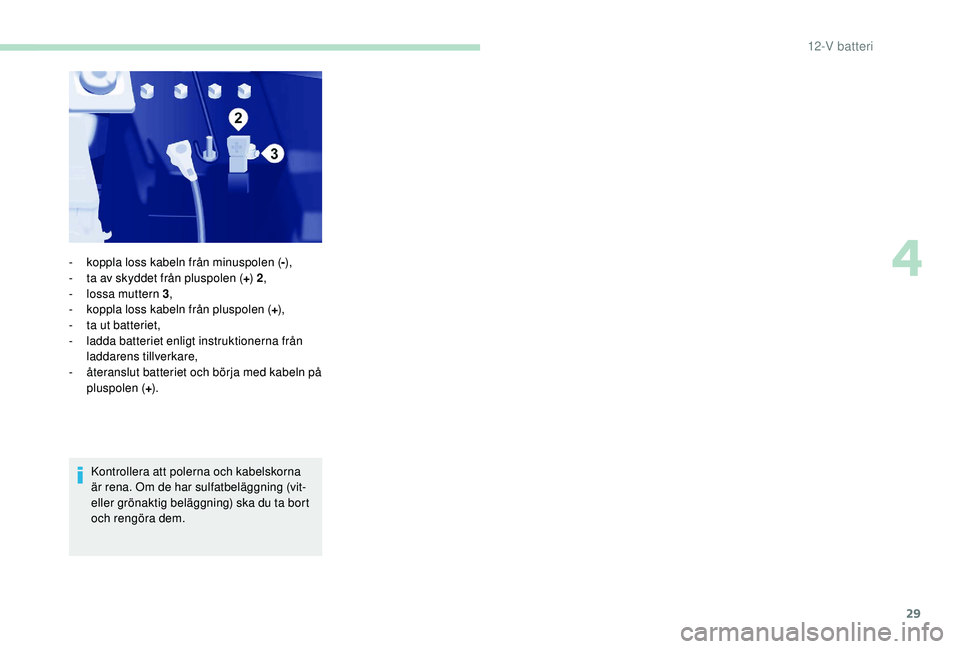

Kontrollera att polerna och kabelskorna
är rena. Om de har sulfatbeläggning (vit-
eller grönaktig beläggning) ska du ta bort
och rengöra dem.
-

k
oppla loss kabeln från minuspolen (
-),
-

t

a av skyddet från pluspolen (
+) 2 ,
-

l

ossa muttern 3
,
-

k
oppla loss kabeln från pluspolen (
+),
-

t

a ut batteriet,
-

l

adda batteriet enligt instruktionerna från
laddarens tillverkare,
-

å
teranslut batteriet och börja med kabeln på
pluspolen ( +).
4
12-V bat ter i

30
Säkringar
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (på den vänstra sidan).
De angivna benämningarna avser enbart säkringar som användaren kan byta själv. Kontakta en
märkesverkstad eller en annan kvalificerad verkstad för alla andra ingrepp.
SäkringsnrStrömstyrkaFunktioner
1 15


A Bakrutetorkare.
3 5

A Krockkuddar.
4 10


A Diagnosuttag, backspegelinställning, strålkastarkabelhärva.
5 30

A Fönsterhissar
6 30

A Lås i skåpdörrar.
7 5

A Taklampa bak, tak, handskfack.
8 20

A Bilradio, skärm, larm och siren.
11 15


A Rattlås.
12 15


A Reglagepanel luftkonditionering, närhetssensor fram och bak.
13 5

A Instrumenttavla.
14 15


A Regn- och ljusgivare, krockkuddar.
15 5

A Övriga lås.
17 40

A Borttagning av is och imma på bakruta/speglar.
Bogsera bilen
Bogserögla fram
Bogseröglan finns i verktygslådan under höger
säte.
Det är förbjudet att bogsera bilen med
drivhjulen på marken.
Använd alltid ett professionellt lyftverktyg vid
bogsering med endast två hjul på marken.
Om dessa föreskrifter inte följs kan delar i
bromssystemet och elmotorn förstöras.
Tillägg för elektriskt drivläge
