131
Slå på tändningen och flytta reglaget för att
återställa torkararmarna.

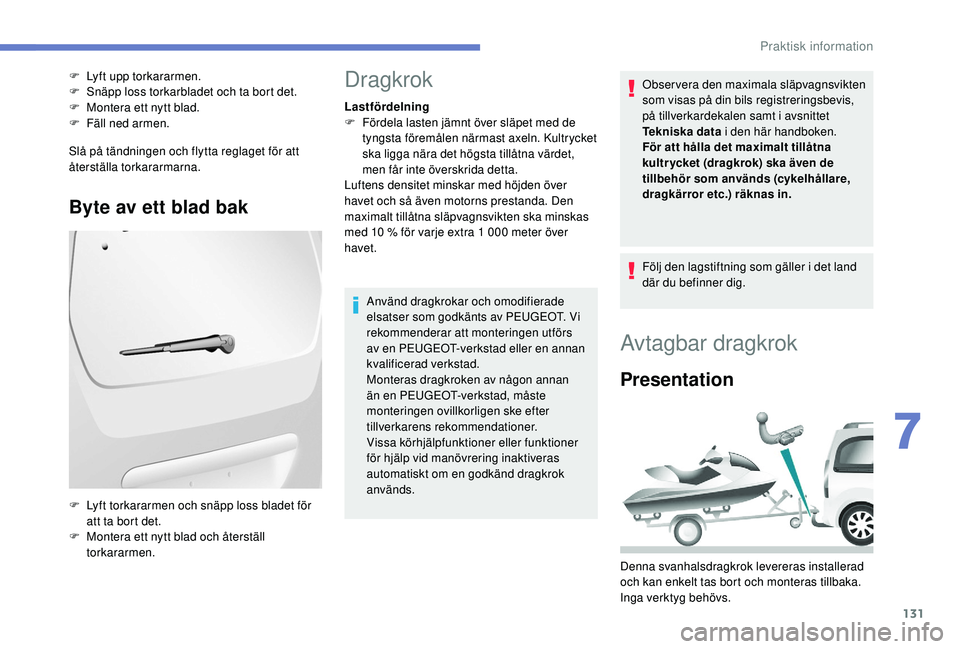

Byte av ett blad bak
F Lyft upp torkararmen.
F S näpp loss torkarbladet och ta bort det.
F

M
ontera ett nytt blad.
F

F
äll ned armen.
F

L
yft torkararmen och snäpp loss bladet för
att ta bort det.
F

M
ontera ett nytt blad och återställ
torkararmen.Dragkrok
Lastfördelning
F F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Använd dragkrokar och omodifierade
elsatser som godkänts av PEUGEOT. Vi
rekommenderar att monteringen utförs
av en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Monteras dragkroken av någon annan
än en PEUGEOT-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används. Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data
i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (dragkrok) ska även de
tillbehör som används (cykelhållare,
dragkärror etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Avtagbar dragkrok
Presentation
Denna svanhalsdragkrok levereras installerad
och kan enkelt tas bort och monteras tillbaka.
Inga verktyg behövs.
7
Praktisk information

132

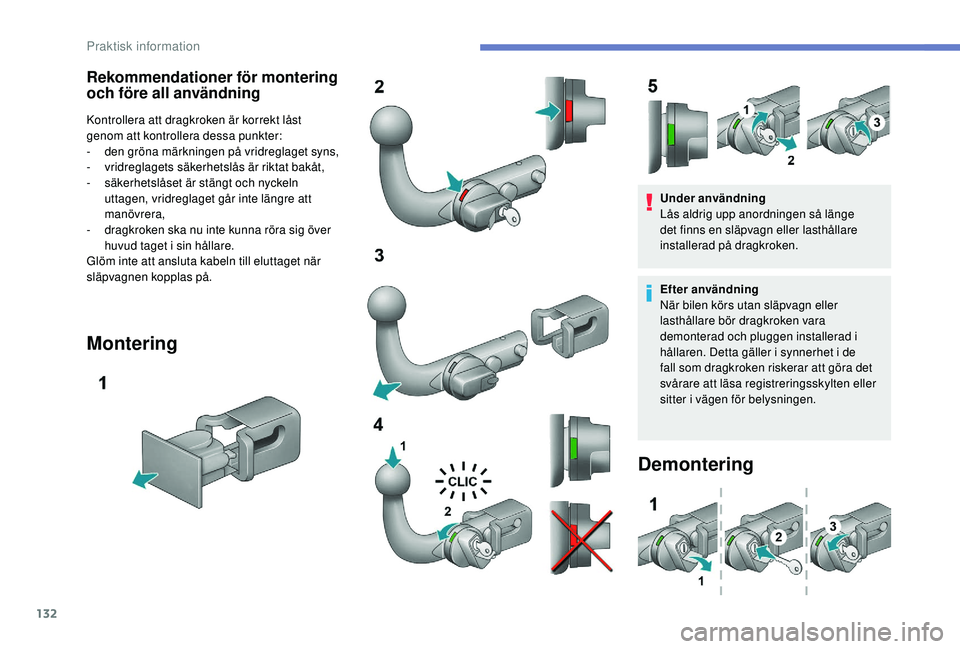

Rekommendationer för montering
och före all användning
Kontrollera att dragkroken är korrekt låst
genom att kontrollera dessa punkter:
-
d
en gröna märkningen på vridreglaget syns,
-
v

ridreglagets säkerhetslås är riktat bakåt,
-

s
äkerhetslåset är stängt och nyckeln
uttagen, vridreglaget går inte längre att
manövrera,
-

d
ragkroken ska nu inte kunna röra sig över
huvud taget i sin hållare.
Glöm inte att ansluta kabeln till eluttaget när
släpvagnen kopplas på.
Montering
Under användning
Lås aldrig upp anordningen så länge
det finns en släpvagn eller lasthållare
installerad på dragkroken.
Efter användning
När bilen körs utan släpvagn eller
lasthållare bör dragkroken vara
demonterad och pluggen installerad i
hållaren. Detta gäller i synnerhet i de
fall som dragkroken riskerar att göra det
svårare att läsa registreringsskylten eller
sitter i vägen för belysningen.
Demontering
Praktisk information

133

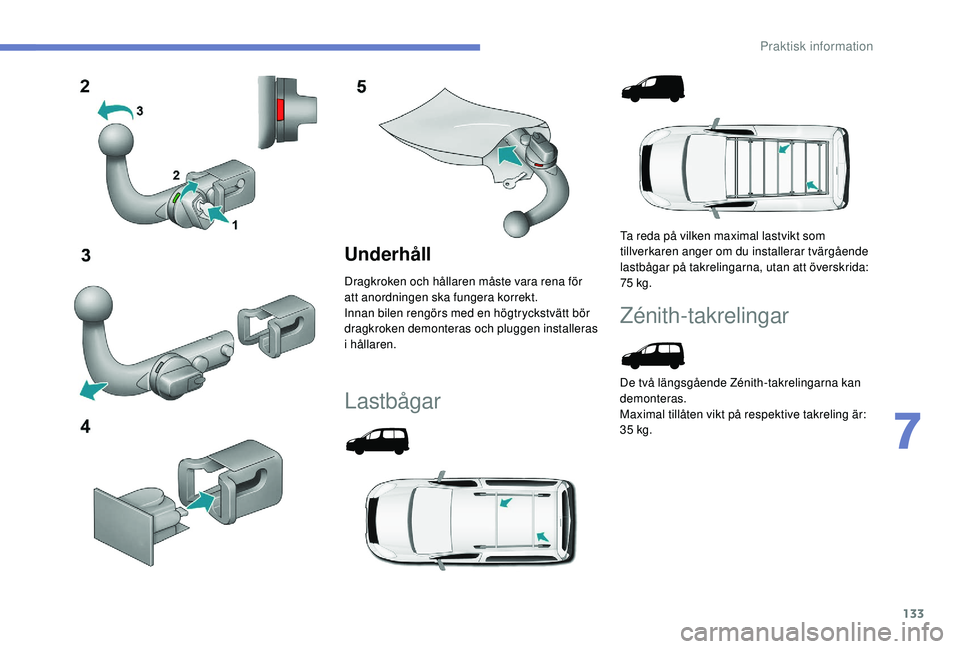

Underhåll
Dragkroken och hållaren måste vara rena för
att anordningen ska fungera korrekt.
Innan bilen rengörs med en högtryckstvätt bör
dragkroken demonteras och pluggen installeras
i hållaren.
Lastbågar
Ta reda på vilken maximal lastvikt som
tillverkaren anger om du installerar tvärgående
lastbågar på takrelingarna, utan att överskrida:
75

kg.
Zénith-takrelingar
De två längsgående Zénith-takrelingarna kan
demonteras.
Maximal tillåten vikt på respektive takreling är:
35

kg.
7
Praktisk information

134
F Öppna skyddslocken.
F L ossa de 4 skruvarna med hjälp av nyckeln
och ta bort dem.
F

V
rid relingarna 90° och rikta de ihåliga
delarna framåt.
F

S
ätt tillbaka de 4 skruvarna och dra åt dem
med hjälp av nyckeln.
F

S
täng åter skyddslocken.
Max. vikter på lasthållare
F Använd endast remgenomföringarna A för att surra fast lasten stadigt. Lasten ska vila på de halkskyddande banden
som är avsedda för ändamålet och får inte
vidröra vare sig taket eller takrutorna.
-

L
astbågar på takrelingar: 75 kg (dessa är
inte kompatibla med Zénith).
-
T
akräcke: 120 kg.
-

L
astbågar på taket: 100 kg.
-

L
astbågar på takrelingar: 75 kg.
Tillbehör
Alla tillbehör och komponenter har genomgått
stränga prov avseende tillförlitlighet och
säkerhet. Urvalet av tillbehör och originaldelar
är brett.
Vi erbjuder även en serie av alternativa tillbehör
för komfort, sport och underhåll:
Inbrottslarm, stöldskyddsmärkta glaspaneler,
förbandssats, säkerhetsväst, främre och
bakre parkeringssensorer, varningstriangel,
stöldskyddsskruvar för aluminiumfälgar etc.
Sätesskydd som är kompatibla med
krockkuddar för framsätet, bänksäte,
gummimattor, golvmatta, snökedjor, gardiner,
cykelhållare etc.
För att undvika att mattan fastnar i pedalerna:
-

s
e till att skyddsmattan ligger rätt och är
ordentligt fäst,
-

p
lacera aldrig flera skyddsmattor på
varandra.
Rekommendationer för last
på taket
Den här åtgärden kräver att du tar fram nyckeln
som medföljer bilen bland verktygen för
hjulbyte.
Se motsvarande avsnitt för mer
information om byte av hjul .
Ljudsystem, handfreeutrustning, högtalare,
CD-bytare, navigering, USB-box, videosats etc.
Vi har ett stort sortiment med ljud- och
multimediautrustning. Tekniska begränsningar
kan förekomma vid installation av enheter
beroende på enheternas specifika
Praktisk information

135
egenskaper och deras kompatibilitet med
standardutrustningen i bilen. Vänd dig till en
PEUGEOT-återförsäljare för mer information.
Vi publicerar en katalog med tillbehör och olika
typer av utrustning:
Laststopp (alla typer).
Lastrulle.
Dragkrok, elsats, dragkrok för släpvagn
som måste installeras av en PEUGEOT-
återförsäljare.
Skiljeväggar och skiljegaller, invändigt skydd av
trä och halkfritt golv.
Skyddsgaller.
Professionell utrustning

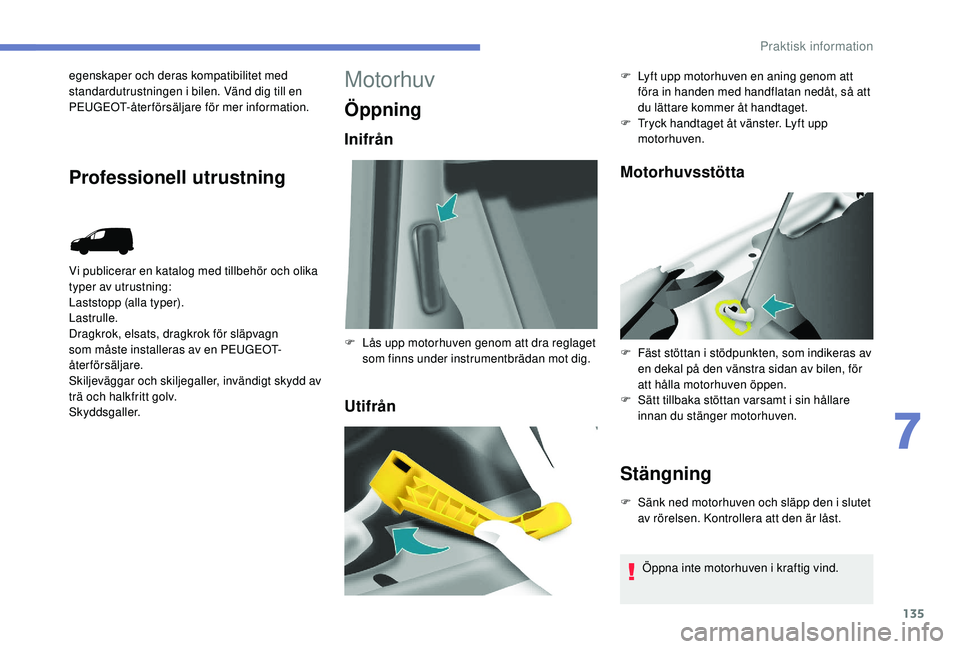

Motorhuv
Öppning
Inifrån
UtifrånMotorhuvsstötta
Stängning
F Sänk ned motorhuven och släpp den i slutet
av rörelsen. Kontrollera att den är låst.
F

L

ås upp motorhuven genom att dra reglaget
som finns under instrumentbrädan mot dig. F
L
yft upp motorhuven en aning genom att
föra in handen med handflatan nedåt, så att
du lättare kommer åt handtaget.
F
T
ryck handtaget åt vänster. Lyft upp
motorhuven.
F
F
äst stöttan i stödpunkten, som indikeras av
en dekal på den vänstra sidan av bilen, för
att hålla motorhuven öppen.
F
S
ätt tillbaka stöttan varsamt i sin hållare
innan du stänger motorhuven.
Öppna inte motorhuven i kraftig vind.
7
Praktisk information

136

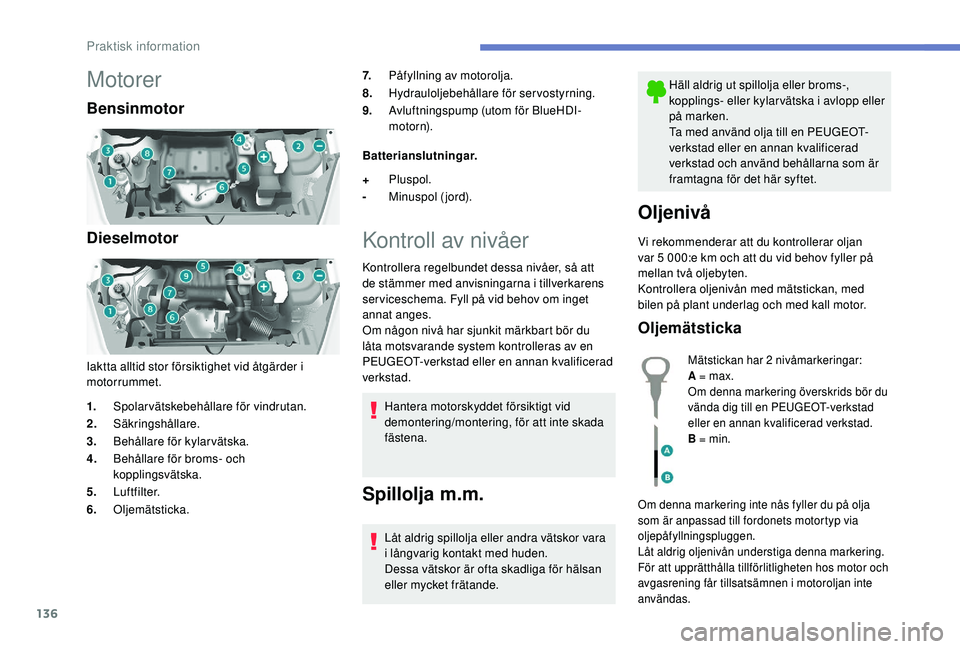

Motorer
Bensinmotor
Dieselmotor
Iaktta alltid stor försiktighet vid åtgärder i
motorrummet.7.
Påfyllning av motorolja.
8. Hydrauloljebehållare för servostyrning.
9. Avluftningspump (utom för BlueHDI-
motorn).
Batterianslutningar.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att
de stämmer med anvisningarna i tillverkarens
ser viceschema. Fyll på vid behov om inget
annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad. Hantera motorskyddet försiktigt vid
demontering/montering, för att inte skada
fästena.
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande. Häll aldrig ut spillolja eller broms-,
kopplings- eller kylar vätska i avlopp eller
på marken.
Ta med använd olja till en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad och använd behållarna som är
framtagna för det här syftet.
Oljenivå
Vi rekommenderar att du kontrollerar oljan
var 5
000:e km och att du vid behov fyller på
mellan två oljebyten.
Kontrollera oljenivån med mätstickan, med
bilen på plant underlag och med kall motor.
Oljemätsticka
1. Spolarvätskebehållare för vindrutan.
2. Säkringshållare.
3. Behållare för kylarvätska.
4. Behållare för broms- och
kopplingsvätska.
5. Luftfilter.
6. Oljemätsticka. +
Pluspol.
- Minuspol (jord).
Mätstickan har 2 nivåmarkeringar:
A = max.
Om denna markering överskrids bör du
vända dig till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
B = min.
Om denna markering inte nås fyller du på olja
som är anpassad till fordonets motortyp via
oljepåfyllningspluggen.
Låt aldrig oljenivån understiga denna markering.
För att upprätthålla tillförlitligheten hos motor och
avgasrening får tillsatsämnen i motoroljan inte
användas.
Praktisk information

137
Detta måste utföras enligt de inter valler som
föreskrivs av biltillverkarens serviceschema.
Rådfråga din PEUGEOT-verkstad för mer
information.
Motoroljans kvalitet
Oljan måste uppfylla kraven som finns i
tillverkarens serviceschema.
Byte av bromsvätska
Kylar vätskenivåNär motorn är varm regleras kylarvätskans
temperatur av den elektriska fläkten. Den
kan köras med tändningen av. Eftersom
kylsystemet är trycksatt måste du dessutom
vänta minst en timme efter att motorn har
stannat innan du utför något arbete.
Skruva loss locket ett kvarts var v och låt trycket
sjunka, för att undvika risk för brännskador. Då
trycket har fallit kan du ta av locket och fylla på
kylarvätska.
Om du måste fylla på kylar vätska ofta är det ett
tecken på att ett problem uppstått. Kontrollera
bilen snarast hos en PEUGEOT-verkstad.
Påfyllning

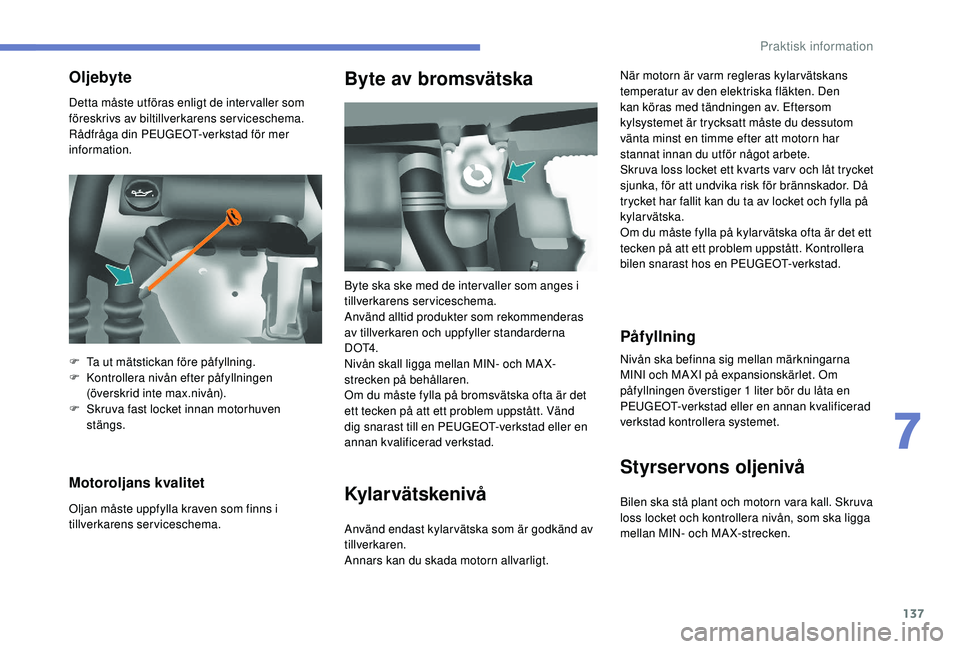

Oljebyte
Byte ska ske med de inter valler som anges i
tillverkarens serviceschema.
Använd alltid produkter som rekommenderas
av tillverkaren och uppfyller standarderna
D O T4 .
Nivån skall ligga mellan MIN- och MA X-
strecken på behållaren.
Om du måste fylla på bromsvätska ofta är det
ett tecken på att ett problem uppstått. Vänd
dig snarast till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Använd endast kylar vätska som är godkänd av
tillverkaren.
Annars kan du skada motorn allvarligt.
F

T

a ut mätstickan före påfyllning.
F

K

ontrollera nivån efter påfyllningen
(överskrid inte max.nivån).
F

S

kruva fast locket innan motorhuven
stängs. Nivån ska befinna sig mellan märkningarna
MINI och MA XI på expansionskärlet. Om
påfyllningen överstiger 1
liter bör du låta en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Styrservons oljenivå
Bilen ska stå plant och motorn vara kall. Skruva
loss locket och kontrollera nivån, som ska ligga
mellan MIN- och MA X-strecken.
7
Praktisk information

138
Spolar vätskenivå
För optimal prestanda och säkerhet
rekommenderar vi att använda produkter som
tagits fram av PEUGEOT.
För optimal rengöringseffekt och för att undvika
isbildning, får påfyllning eller byte av vätska
inte göras med enbart vatten.
Tankvolym: cirka 3 liter.
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)
Om nivån av tillsatsmedel är
låg, indikeras det genom att
servicelampan tänds, en ljudsignal
hörs och ett meddelande visas på
skärmen. Om meddelandet fortfarande visas och
servicelampan förblir tänd, ska du vända dig
till en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en PEUGEOT-verkstad eller på en annan
kvalificerad verkstad.
Kontroller
Batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och
att anslutningarna är rena.
Versioner med Stop & Start har ett
12


V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Bromsklossar
Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan
vara nödvändigt att kontrollera
bromsarnas skick, även mellan två
servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Bromsskivornas/-
trummornas slitage
Kontakta en PEUGEOT-verkstad
eller en kvalificerad verkstad för
mer information om hur du kan
kontrollera bromsskivornas/-
trummornas slitage.
Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
När motorn är igång, indikerar varningen att
partikelfiltret börjar blir igensatt (bilen har körts
länge i stadstrafik: låg hastighet, köer etc.).
Regenerera filtret genom att snarast möjligt
köra bilen i en hastighet av minst 60

km/h
i minst fem minuter när trafiksituationen
tillåter det (tills servicelampan släcks och
meddelandet försvinner).
Ljud kan höras under instrumentbrädan när
partikelfiltret regenereras. Kontrollera batteriet på en PEUGEOT-verkstad
eller en annan kvalificerad verkstad före
vinterperioden.
Praktisk information
