147
Du får aldrig befinna dig under bilen när den bara
är upphissad av domkraften (använd en pallbock).
Använd aldrig en skruvdragare i stället för
hylsnyckeln.
Återmontering av det
reparerade hjulet
Återmonteringen av det reparerade hjulet
sker på samma sätt som monteringen av
reser vhjulet. Glöm inte att sätta tillbaka
navkapseln.Se motsvarande avsnitt för
mer information om bilens
identifieringsuppgifter
inklusive
däcketiketter.
Se motsvarande avsnitt för mer
information om detektering av lågt
däcktryck och rekommendationer efter
byte av ett hjul med däcktrycksgivare.
F
H
aka fast hjulhållaren i kroken och lyft upp
enheten genom att skruva med hylsnyckeln.
F
D
ra åt bulten så långt det går och
kontrollera att hjulet ligger an ordentligt och
horisontalt mot golvet.
Gör annars om det här steget från början.
Montera en navkapsel på
fälgen
Passa in hjulets ventil mot urtaget på
navkapseln.
Det är viktigt att navkapseln sitter korrekt på
metallfälgen. Om ventilen är felaktigt inpassad
mot urtaget kommer de rotationsmotverkande
anordningarna stå i kontakt med bulthuvudena
och kan skadas om användaren försöker
montera navkapseln i fel position flera gånger. -

K
ontrollera att navkapselns yttre kant inte
pressas mot fälgen eller är nedsänkt i den:
Korrekt placering av navkapseln.
8
Om ett fel uppstår

148
Kontrollera ventilens läge med
avseende på navkapselns ring.
Inkorrekt
placering av navkapseln.
-

S

e till att fästa alla flikar förutom den sista
(mittemot urtaget för ventilen). -

S
lå till med handflatan mot fliken
mittemot ventilen (sista fliken, alltid i
fastsättningsriktningen). Felaktigt
ventilläge: under ringen.
Navkapselns kant är deformerad vid ventilen på
grund av felaktig montering.

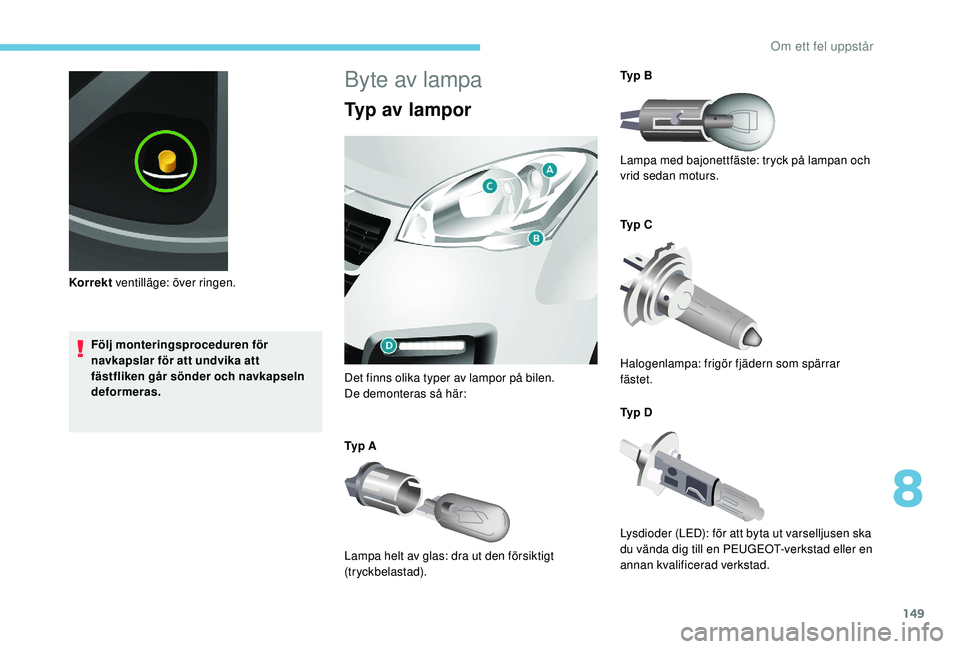

Om ett fel uppstår

149
Följ monteringsproceduren för
navkapslar för att undvika att
fästfliken går sönder och navkapseln
deformeras.
Korrekt
ventilläge: över ringen.
Byte av lampa
Typ av lampor
Det finns olika typer av lampor på bilen.
De demonteras så här:
Ty p A
Lampa helt av glas: dra ut den försiktigt
(tryckbelastad). Ty p B
Lampa med bajonettfäste: tryck på lampan och
vrid sedan moturs.
Ty p C
Halogenlampa: frigör fjädern som spärrar
fästet.
Ty p D
Lysdioder (LED): för att byta ut varselljusen ska
du vända dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
8
Om ett fel uppstår

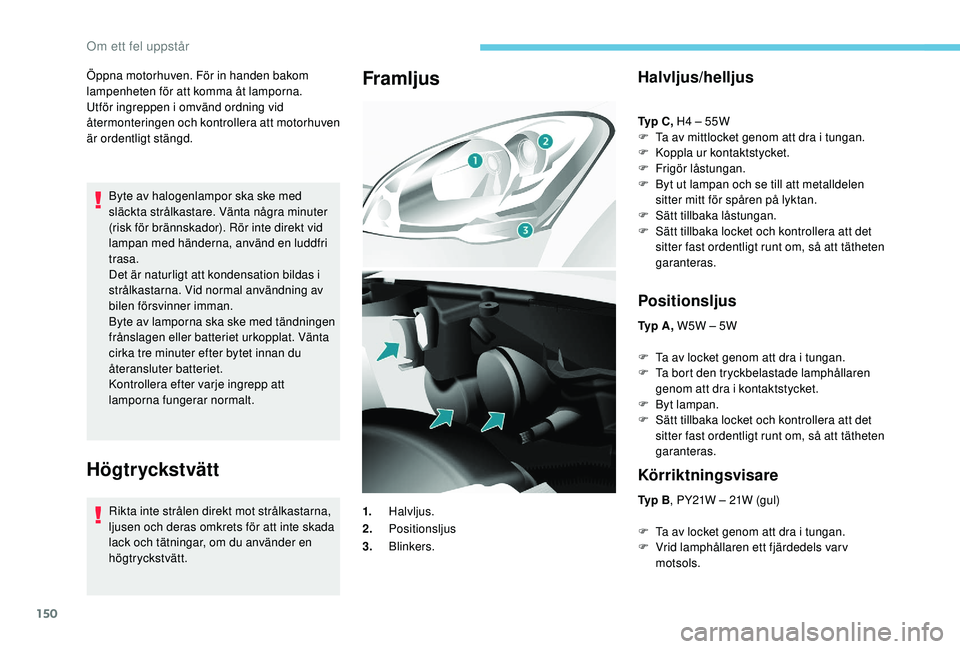

150
Öppna motorhuven. För in handen bakom
lampenheten för att komma åt lamporna.
Utför ingreppen i omvänd ordning vid
återmonteringen och kontrollera att motorhuven
är ordentligt stängd.Byte av halogenlampor ska ske med
släckta strålkastare. Vänta några minuter
(risk för brännskador). Rör inte direkt vid
lampan med händerna, använd en luddfri
trasa.
Det är naturligt att kondensation bildas i
strålkastarna. Vid normal användning av
bilen försvinner imman.
Byte av lamporna ska ske med tändningen
frånslagen eller batteriet urkopplat. Vänta
cirka tre minuter efter bytet innan du
återansluter batteriet.
Kontrollera efter varje ingrepp att
lamporna fungerar normalt.
Högtryckstvätt
Rikta inte strålen direkt mot strålkastarna,
ljusen och deras omkrets för att inte skada
lack och tätningar, om du använder en
högtryckstvätt.
FramljusHalvljus/helljus
Ty p C , H4 – 55W
F T a av mittlocket genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

F
rigör låstungan.
F

B
yt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.
F

S
ätt tillbaka låstungan.
F

S
ätt tillbaka locket och kontrollera att det
sitter fast ordentligt runt om, så att tätheten
garanteras.
Positionsljus
Ty p A , W5W – 5W
F
T
a av locket genom att dra i tungan.
F

T
a bort den tryckbelastade lamphållaren
genom att dra i kontaktstycket.
F

B
yt lampan.
F

S
ätt tillbaka locket och kontrollera att det
sitter fast ordentligt runt om, så att tätheten
garanteras.
Körriktningsvisare
Ty p B , PY21W – 21W (gul)
F
T
a av locket genom att dra i tungan.
F

V
rid lamphållaren ett fjärdedels varv
motsols.
1.
Halvljus.
2. Positionsljus
3. Blinkers.

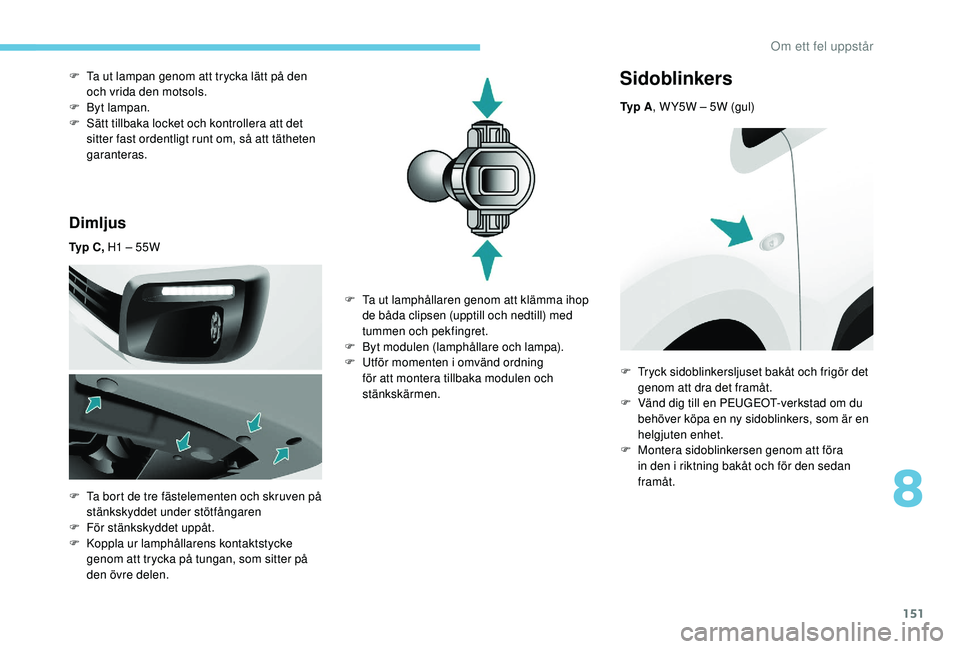

Om ett fel uppstår

151
Dimljus
Ty p C , H1 – 55W
F
T
a bort de tre fästelementen och skruven på
stänkskyddet under stötfångaren
F

F
ör stänkskyddet uppåt.
F

K
oppla ur lamphållarens kontaktstycke
genom att trycka på tungan, som sitter på
den övre delen.
F

T
a ut lampan genom att trycka lätt på den
och vrida den motsols.
F
B
yt lampan.
F
S
ätt tillbaka locket och kontrollera att det
sitter fast ordentligt runt om, så att tätheten
garanteras.
Sidoblinkers
Ty p A , W Y5W – 5W (gul)
F

T

a ut lamphållaren genom att klämma ihop
de båda clipsen (upptill och nedtill) med
tummen och pekfingret.
F

B

yt modulen (lamphållare och lampa).
F

U

tför momenten i omvänd ordning
för att montera tillbaka modulen och
stänkskärmen. F

T
ryck sidoblinkersljuset bakåt och frigör det
genom att dra det framåt.
F

V
änd dig till en PEUGEOT-verkstad om du
behöver köpa en ny sidoblinkers, som är en
helgjuten enhet.
F

M
ontera sidoblinkersen genom att föra
in den i riktning bakåt och för den sedan
framåt.
8
Om ett fel uppstår

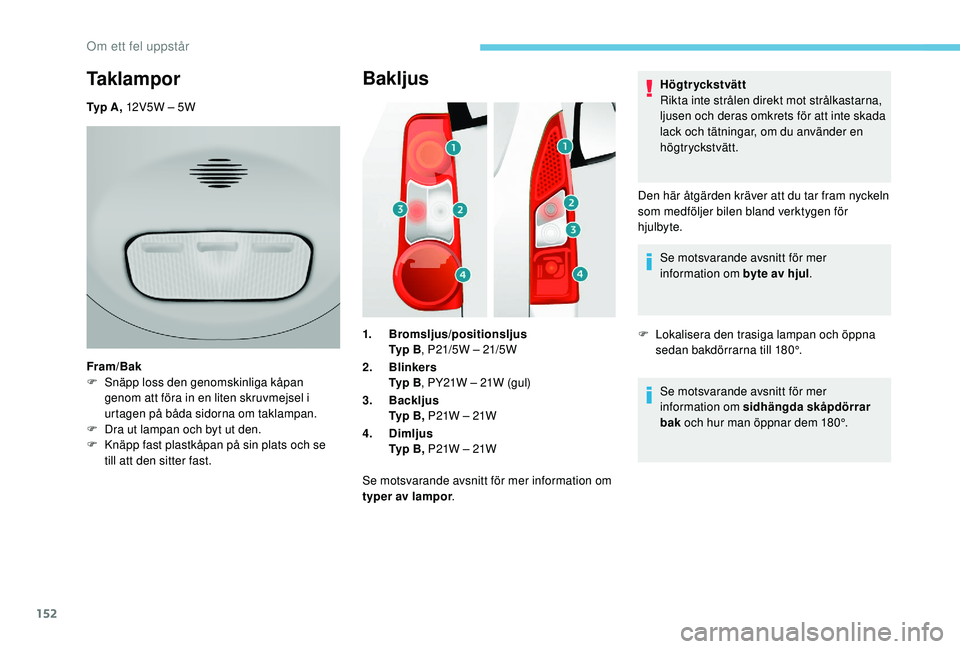

152
Bakljus
1.Bromsljus/positionsljus
Ty p B , P21/5W – 21/5W
2. Blinkers
Ty p B , PY21W – 21W (gul)
3. Backljus
Ty p B , P21W – 21W
4. Dimljus
Ty p B , P21W – 21W
Se motsvarande avsnitt för mer information om
typer av lampor . Högtryckstvätt
Rikta inte strålen direkt mot strålkastarna,
ljusen och deras omkrets för att inte skada
lack och tätningar, om du använder en
högtryckstvätt.
Den här åtgärden kräver att du tar fram nyckeln
som medföljer bilen bland verktygen för
hjulbyte. Se motsvarande avsnitt för mer
information om byte av hjul .
F L okalisera den trasiga lampan och öppna
sedan bakdörrarna till 180°.
Se motsvarande avsnitt för mer
information om sidhängda skåpdörrar
bak och hur man öppnar dem 180°.
Taklampor
Ty p A , 12V5W – 5W
Fram/Bak
F

S
näpp loss den genomskinliga kåpan
genom att föra in en liten skruvmejsel i
urtagen på båda sidorna om taklampan.
F

D
ra ut lampan och byt ut den.
F

K
näpp fast plastkåpan på sin plats och se
till att den sitter fast.

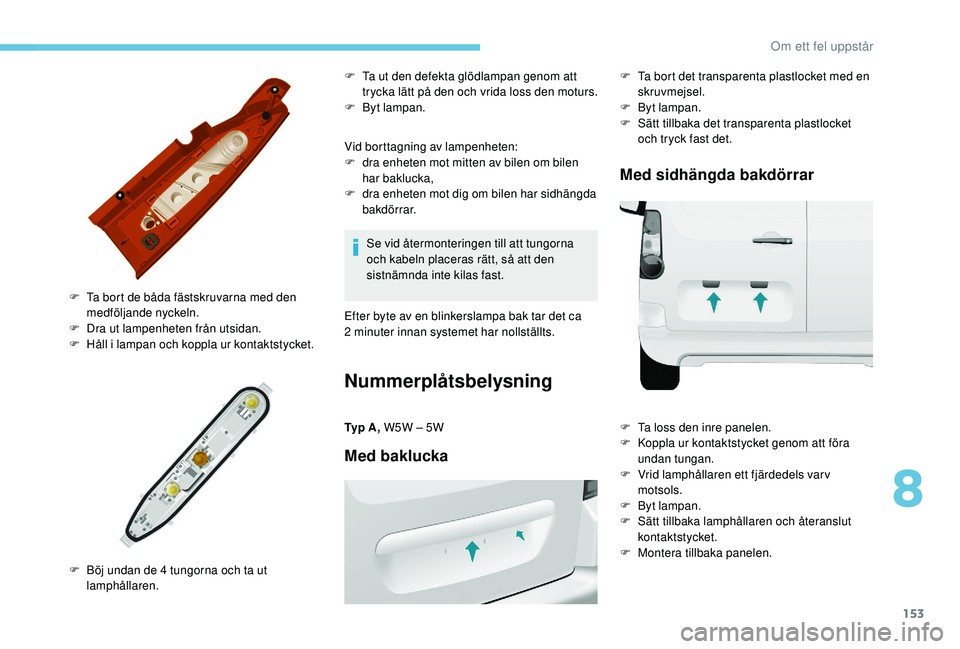

Om ett fel uppstår

153
Vid borttagning av lampenheten:
F d ra enheten mot mitten av bilen om bilen
har baklucka,
F

d
ra enheten mot dig om bilen har sidhängda
bakdörrar.
F

T

a bort de båda fästskruvarna med den
medföljande nyckeln.
F

D

ra ut lampenheten från utsidan.
F

H

åll i lampan och koppla ur kontaktstycket.
F

B

öj undan de 4 tungorna och ta ut
lamphållaren. F

T
a ut den defekta glödlampan genom att
trycka lätt på den och vrida loss den moturs.
F
B
yt lampan.
Se vid återmonteringen till att tungorna
och kabeln placeras rätt, så att den
sistnämnda inte kilas fast.
Efter byte av en blinkerslampa bak tar det ca
2


minuter innan systemet har nollställts.
Nummerplåtsbelysning
Ty p A , W5W – 5W
Med baklucka
F Ta bort det transparenta plastlocket med en
skruvmejsel.
F

B
yt lampan.
F

S
ätt tillbaka det transparenta plastlocket
och tryck fast det.
Med sidhängda bakdörrar
F Ta loss den inre panelen.
F K oppla ur kontaktstycket genom att föra
undan tungan.
F

V
rid lamphållaren ett fjärdedels varv
motsols.
F

B
yt lampan.
F

S
ätt tillbaka lamphållaren och återanslut
kontaktstycket.
F

M
ontera tillbaka panelen.
8
Om ett fel uppstår

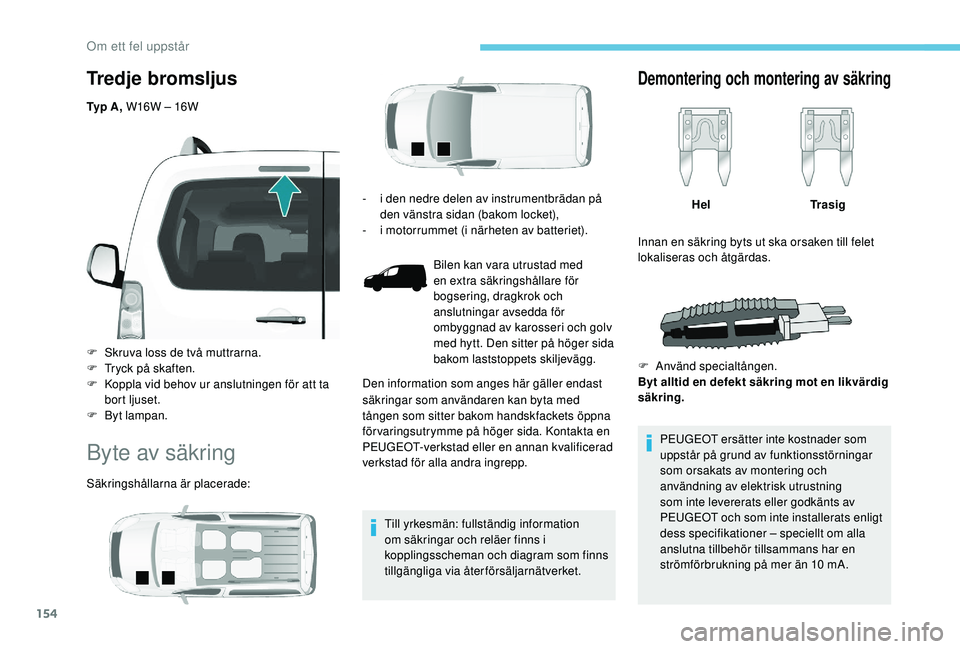

154
Tredje bromsljus
Ty p A , W16W – 16W
F
S
kruva loss de två muttrarna.
F

T
ryck på skaften.
F

K
oppla vid behov ur anslutningen för att ta
bort ljuset.
F

B
yt lampan.
Byte av säkring
Säkringshållarna är placerade: Till yrkesmän: fullständig information
om säkringar och reläer finns i
kopplingsscheman och diagram som finns
tillgängliga via återförsäljarnätverket.
Demontering och montering av säkring
HelTr a s i g
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
PEUGEOT och som inte installerats enligt
dess specifikationer – speciellt om alla
anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10
mA.
-
i d
en nedre delen av instrumentbrädan på
den vänstra sidan (bakom locket),
-

i m

otorrummet (i närheten av batteriet).
Bilen kan vara utrustad med
en extra säkringshållare för
bogsering, dragkrok och
anslutningar avsedda för
ombyggnad av karosseri och golv
med hytt. Den sitter på höger sida
bakom laststoppets skiljevägg.
Den information som anges här gäller endast
säkringar som användaren kan byta med
tången som sitter bakom handskfackets öppna
för varingsutrymme på höger sida. Kontakta en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad för alla andra ingrepp. Innan en säkring byts ut ska orsaken till felet
lokaliseras och åtgärdas.
F

A

nvänd specialtången.
Byt alltid en defekt säkring mot en likvärdig
säkring.
