2017 PEUGEOT PARTNER TEPEE ELECTRIC sensor

9

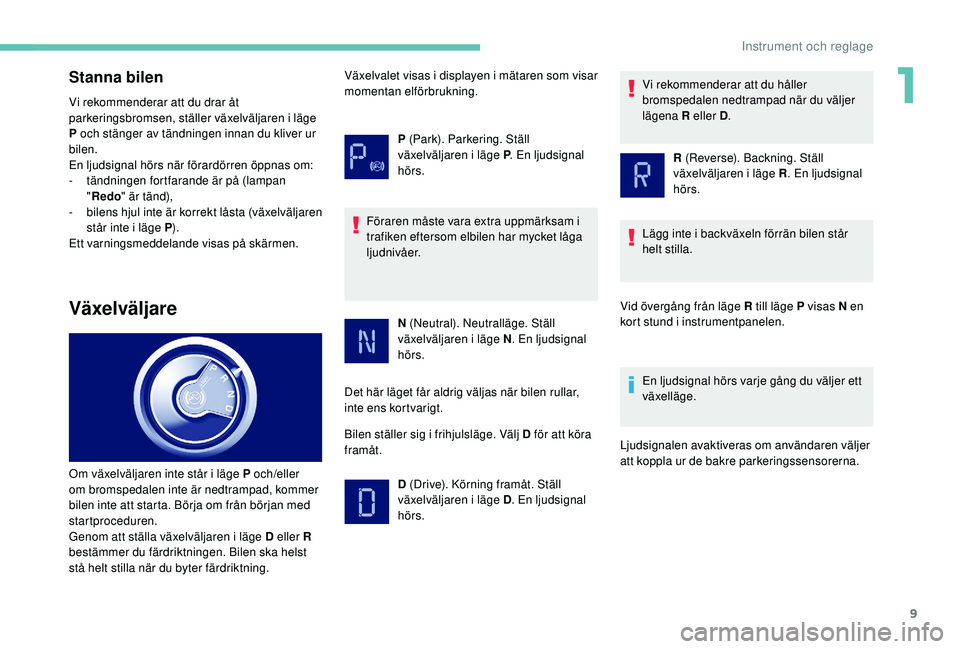

Stanna bilen
Vi rekommenderar att du drar åt
parkeringsbromsen, ställer växelväljaren i läge
P och stänger av tändningen innan du kliver ur
bilen.
En ljudsignal hörs när förardörren öppnas om:
-
t
ändningen fortfarande är på (lampan
" Redo " är tänd),
-

b
ilens hjul inte är korrekt låsta (växelväljaren
står inte i läge P ).
Ett varningsmeddelande visas på skärmen.
Växelväljare
P (Park). Parkering. Ställ
växelväljaren i läge P . En ljudsignal
hörs.
Om växelväljaren inte står i läge P och/eller
om bromspedalen inte är nedtrampad, kommer
bilen inte att starta. Börja om från början med
startproceduren.
Genom att ställa växelväljaren i läge D eller R
bestämmer du färdriktningen. Bilen ska helst
stå helt stilla när du byter färdriktning. Växelvalet visas i displayen i mätaren som visar
momentan elförbrukning.
Föraren måste vara extra uppmärksam i
trafiken eftersom elbilen har mycket låga
ljudnivåer. N (Neutral). Neutralläge. Ställ
växelväljaren i läge N . En ljudsignal
hörs.
Det här läget får aldrig väljas när bilen rullar,
inte ens kortvarigt.
Bilen ställer sig i frihjulsläge. Välj D för att köra
framåt. D (Drive). Körning framåt. Ställ
växelväljaren i läge D . En ljudsignal
hörs. Vi rekommenderar att du håller
bromspedalen nedtrampad när du väljer
lägena R eller D
.
R (Reverse). Backning. Ställ
växelväljaren i läge R . En ljudsignal
hörs.
Lägg inte i backväxeln förrän bilen står
helt stilla.
Vid övergång från läge R till läge P visas N en
kort stund i instrumentpanelen.
En ljudsignal hörs varje gång du väljer ett
växelläge.
Ljudsignalen avaktiveras om användaren väljer
att koppla ur de bakre parkeringssensorerna.
1
Instrument och reglage

30

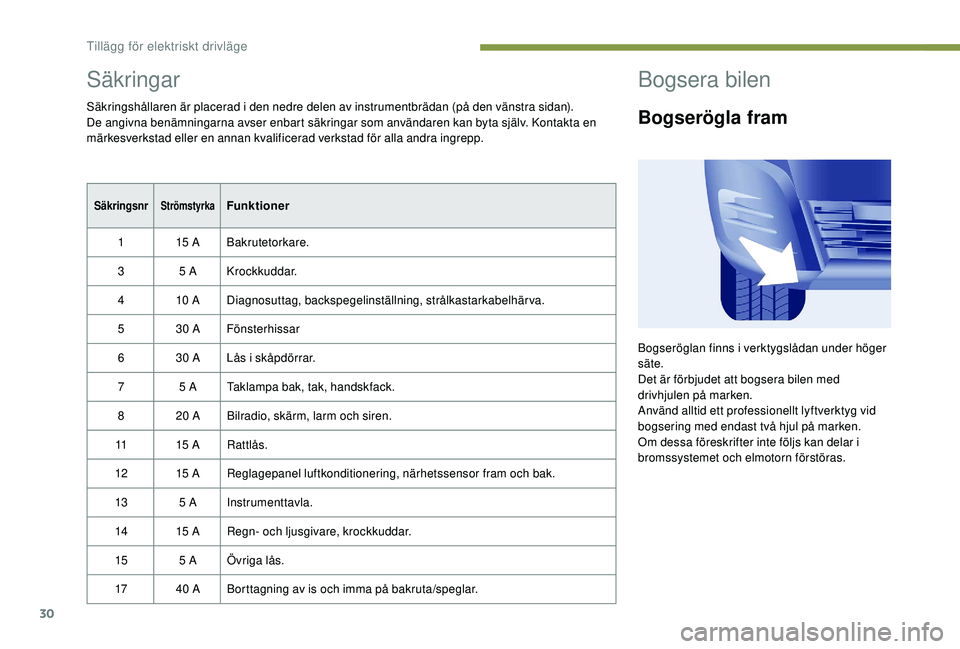

Säkringar
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (på den vänstra sidan).
De angivna benämningarna avser enbart säkringar som användaren kan byta själv. Kontakta en
märkesverkstad eller en annan kvalificerad verkstad för alla andra ingrepp.
SäkringsnrStrömstyrkaFunktioner
1 15


A Bakrutetorkare.
3 5

A Krockkuddar.
4 10


A Diagnosuttag, backspegelinställning, strålkastarkabelhärva.
5 30

A Fönsterhissar
6 30

A Lås i skåpdörrar.
7 5

A Taklampa bak, tak, handskfack.
8 20

A Bilradio, skärm, larm och siren.
11 15


A Rattlås.
12 15


A Reglagepanel luftkonditionering, närhetssensor fram och bak.
13 5

A Instrumenttavla.
14 15


A Regn- och ljusgivare, krockkuddar.
15 5

A Övriga lås.
17 40

A Borttagning av is och imma på bakruta/speglar.
Bogsera bilen
Bogserögla fram
Bogseröglan finns i verktygslådan under höger
säte.
Det är förbjudet att bogsera bilen med
drivhjulen på marken.
Använd alltid ett professionellt lyftverktyg vid
bogsering med endast två hjul på marken.
Om dessa föreskrifter inte följs kan delar i
bromssystemet och elmotorn förstöras.
Tillägg för elektriskt drivläge

3
.
.

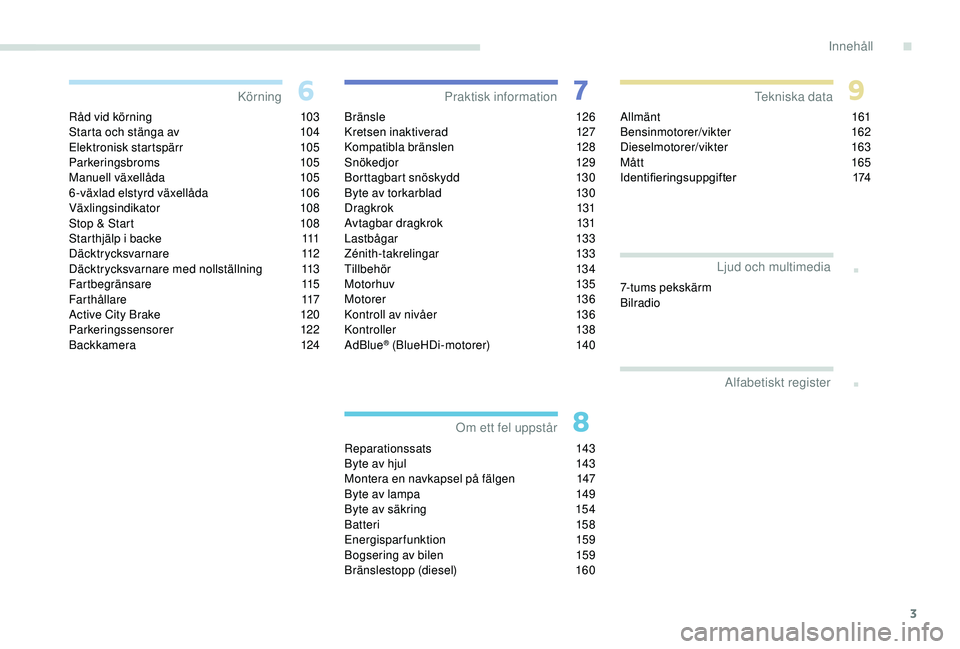

Råd vid körning 103
Starta och stänga av 1 04
Elektronisk startspärr
1

05
Parkeringsbroms


105
Manuell växellåda
1

05
6-växlad elstyrd växellåda
1

06
Växlingsindikator


108
Stop & Start

1
08
Starthjälp i backe

1
11
Däcktrycksvarnare


112
Däcktrycksvarnare med nollställning
1

13
Fartbegränsare
1

15
Farthållare
1

17
Active City Brake

1
20
Parkeringssensorer
1

22
Backkamera


124Bränsle
126
Kretsen inaktiverad 1 27
Kompatibla bränslen
1

28
Snökedjor


129
Borttagbart snöskydd
1

30
Byte av torkarblad

1
30
Dragkrok


131
Avtagbar dragkrok
1

31
Lastbågar


133
Zénith-takrelingar


133
Tillbehör


13 4
M otor huv


13 5
M otorer


13 6
Kontroll av nivåer

1
36
Kontroller


138
AdBlue
® (BlueHDi-motorer) 1 40
Reparationssats

143
Byte av hjul

1
43
Montera en navkapsel på fälgen

1
47
Byte av lampa

1
49
Byte av säkring

1
54
Batteri


158
Energisparfunktion


159
Bogsering av bilen
1

59
Bränslestopp (diesel)
1

60Allmänt
1

61
Bensinmotorer/vikter

162
Dieselmotorer/vikter

163
Mått

165
Identifieringsuppgifter
1
74
Körning
Praktisk information
Om ett fel uppstår Tekniska data
Alfabetiskt register
Ljud och multimedia
7-tums pekskärm
Bilradio
.
Innehåll

4

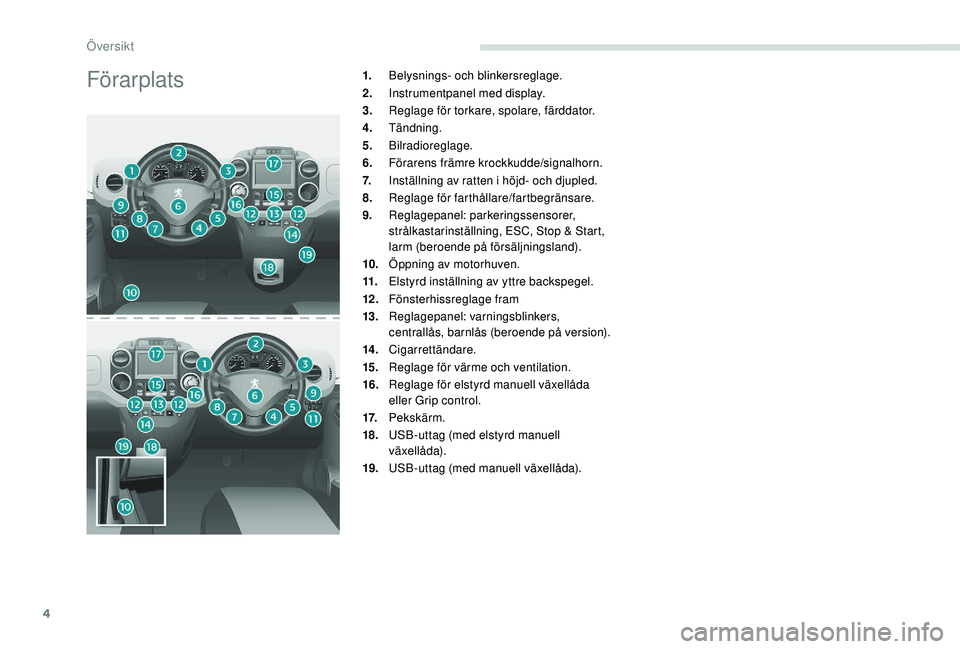

Förarplats1.Belysnings- och blinkersreglage.
2. Instrumentpanel med display.
3. Reglage för torkare, spolare, färddator.
4. Tändning.
5. Bilradioreglage.
6. Förarens främre krockkudde/signalhorn.
7. Inställning av ratten i höjd- och djupled.
8. Reglage för farthållare/fartbegränsare.
9. Reglagepanel: parkeringssensorer,
strålkastarinställning, ESC, Stop & Start,
larm (beroende på försäljningsland).
10. Öppning av motorhuven.
11. Elstyrd inställning av yttre backspegel.
12 . Fönsterhissreglage fram
13. Reglagepanel: varningsblinkers,
centrallås, barnlås (beroende på version).
14 . Cigarrettändare.
15. Reglage för värme och ventilation.
16. Reglage för elstyrd manuell växellåda
eller Grip control.
17. Pekskärm.
18. USB-uttag (med elstyrd manuell
växellåda).
19. USB-uttag (med manuell växellåda).
Översikt

11

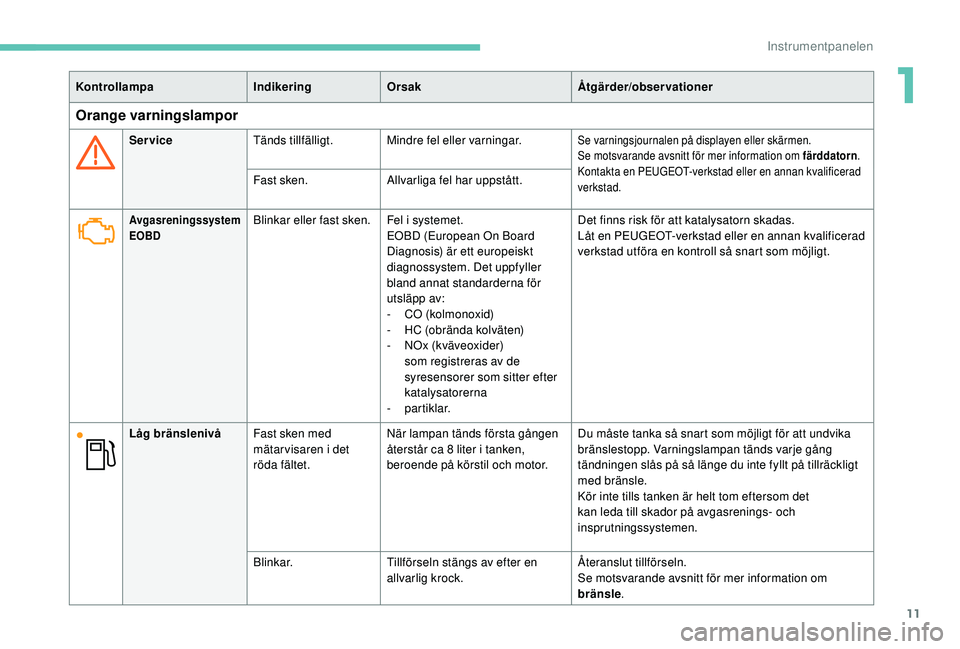

KontrollampaIndikeringOrsak Åtgärder/observationer
Orange varningslampor
ServiceTänds tillfälligt. Mindre fel eller varningar.Se varningsjournalen på displayen eller skärmen.
Se motsvarande avsnitt för mer information om färddatorn .
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Fast sken. Allvarliga fel har uppstått.
Avgasreningssystem
EOBDBlinkar eller fast sken.Fel i systemet.
EOBD (European On Board
Diagnosis) är ett europeiskt
diagnossystem. Det uppfyller
bland annat standarderna för
utsläpp av:
-
CO

(kolmonoxid)
-

H
C (obrända kolväten)
-

N
Ox (kväveoxider)
som registreras av de
syresensorer som sitter efter
katalysatorerna
-


partiklar. Det finns risk för att katalysatorn skadas.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad utföra en kontroll så snart som möjligt.
Låg bränslenivå Fast sken med
mätar visaren i det
röda fältet. När lampan tänds första gången
återstår ca 8
liter i tanken,
beroende på körstil och motor. Du måste tanka så snart som möjligt för att undvika
bränslestopp. Varningslampan tänds varje gång
tändningen slås på så länge du inte fyllt på tillräckligt
med bränsle.
Kör inte tills tanken är helt tom eftersom det
kan leda till skador på avgasrenings- och
insprutningssystemen.
Blinkar. Tillförseln stängs av efter en
allvarlig krock. Återanslut tillförseln.
Se motsvarande avsnitt för mer information om
bränsle
.
1
Instrumentpanelen

67

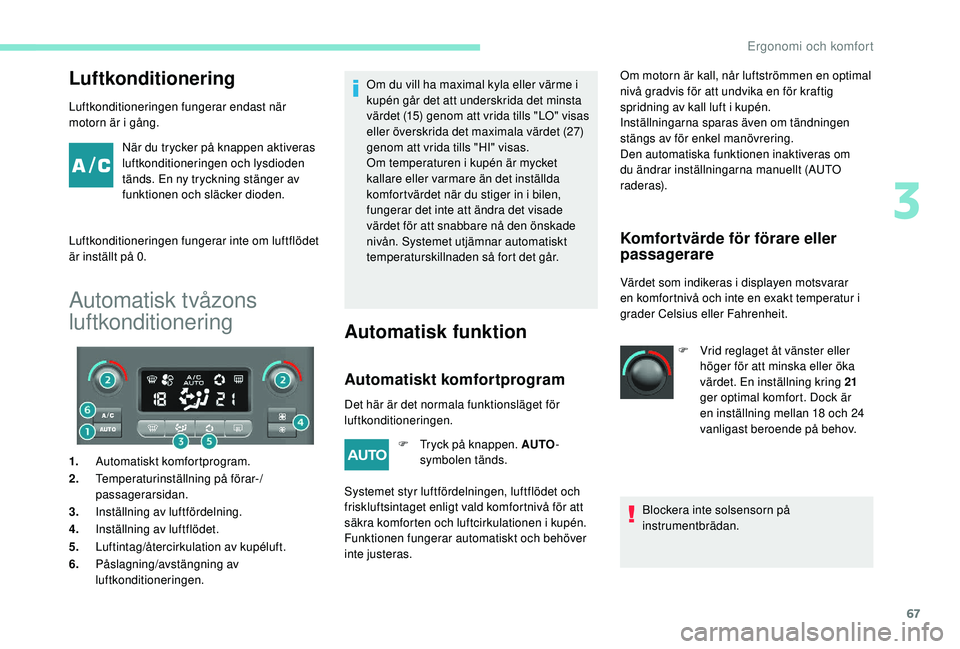

Luftkonditionering
Luftkonditioneringen fungerar endast när
motorn är i gång.När du trycker på knappen aktiveras
luftkonditioneringen och lysdioden
tänds. En ny tryckning stänger av
funktionen och släcker dioden.
Luftkonditioneringen fungerar inte om luftflödet
är inställt på 0.
Automatisk tvåzons
luftkonditionering
1. Automatiskt komfortprogram.
2. Temperaturinställning på förar-/
passagerarsidan.
3. Inställning av luftfördelning.
4. Inställning av luftflödet.
5. Luftintag/återcirkulation av kupéluft.
6. Påslagning/avstängning av
luftkonditioneringen. Om du vill ha maximal kyla eller värme i
kupén går det att underskrida det minsta
värdet (15) genom att vrida tills "LO" visas
eller överskrida det maximala värdet (27)
genom att vrida tills "HI" visas.
Om temperaturen i kupén är mycket
kallare eller varmare än det inställda
komfortvärdet när du stiger in i bilen,
fungerar det inte att ändra det visade
värdet för att snabbare nå den önskade
nivån. Systemet utjämnar automatiskt
temperaturskillnaden så fort det går.
Automatisk funktion
Automatiskt komfortprogram
Komfortvärde för förare eller
passagerare
Värdet som indikeras i displayen motsvarar
en komfortnivå och inte en exakt temperatur i
grader Celsius eller Fahrenheit.
Det här är det normala funktionsläget för
luftkonditioneringen. F

T

ryck på knappen. AUTO -
symbolen tänds. Om motorn är kall, når luftströmmen en optimal
nivå gradvis för att undvika en för kraftig
spridning av kall luft i kupén.
Inställningarna sparas även om tändningen
stängs av för enkel manövrering.
Den automatiska funktionen inaktiveras om
du ändrar inställningarna manuellt (AUTO
raderas).
Systemet styr luftfördelningen, luftflödet och
friskluftsintaget enligt vald komfortnivå för att
säkra komforten och luftcirkulationen i kupén.
Funktionen fungerar automatiskt och behöver
inte justeras. F

V
rid reglaget åt vänster eller
höger för att minska eller öka
värdet. En inställning kring 21
ger optimal komfort. Dock är
en inställning mellan 18 och 24
vanligast beroende på behov.
Blockera inte solsensorn på
instrumentbrädan.
3
Ergonomi och komfort

69

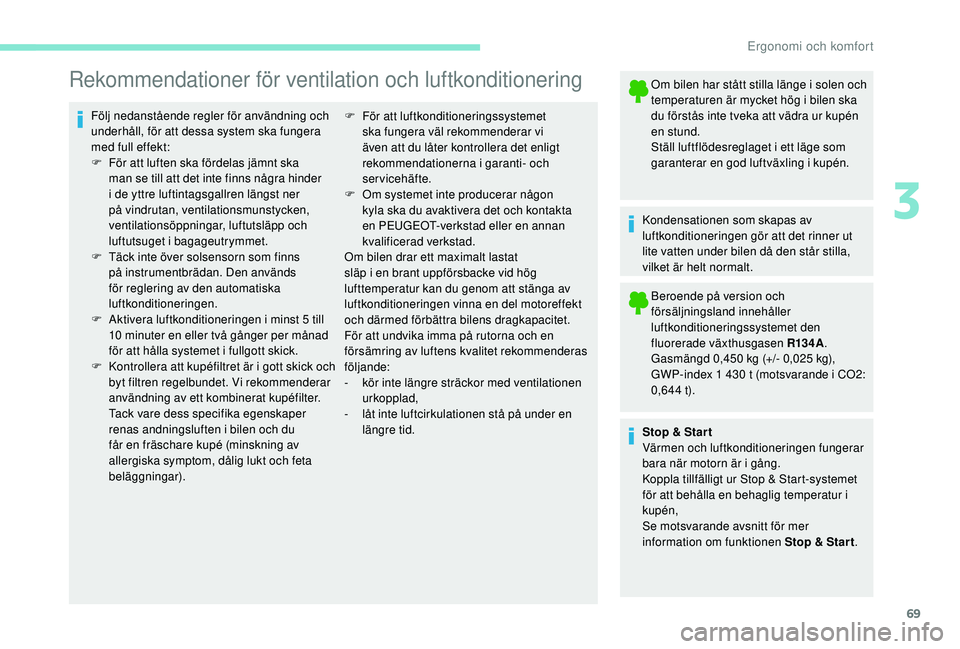

Rekommendationer för ventilation och luftkonditionering
Följ nedanstående regler för användning och
underhåll, för att dessa system ska fungera
med full effekt:
F
F
ör att luften ska fördelas jämnt ska
man se till att det inte finns några hinder
i de yttre luftintagsgallren längst ner
på vindrutan, ventilationsmunstycken,
ventilationsöppningar, luftutsläpp och
luftutsuget i bagageutrymmet.
F

T
äck inte över solsensorn som finns
på instrumentbrädan. Den används
för reglering av den automatiska
luftkonditioneringen.
F

A
ktivera luftkonditioneringen i minst 5 till
10
minuter en eller två gånger per månad
för att hålla systemet i fullgott skick.
F

K
ontrollera att kupéfiltret är i gott skick och
byt filtren regelbundet. Vi rekommenderar
användning av ett kombinerat kupéfilter.
Tack vare dess specifika egenskaper
renas andningsluften i bilen och du
får en fräschare kupé (minskning av
allergiska symptom, dålig lukt och feta
beläggningar). Om bilen har stått stilla länge i solen och
temperaturen är mycket hög i bilen ska
du förstås inte tveka att vädra ur kupén
en stund.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla,
vilket är helt normalt. Beroende på version och
försäljningsland innehåller
luftkonditioneringssystemet den
fluorerade växthusgasen R13 4A .
Gasmängd 0,450
kg (+/- 0,025 kg),
GWP-index 1
430 t (motsvarande i CO2:
0,6 4 4


t).
F
F ör att luftkonditioneringssystemet
ska fungera väl rekommenderar vi
även att du låter kontrollera det enligt
rekommendationerna i garanti- och
servicehäfte.
F

O
m systemet inte producerar någon
kyla ska du avaktivera det och kontakta
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Om bilen drar ett maximalt lastat
släp i en brant uppförsbacke vid hög
lufttemperatur kan du genom att stänga av
luftkonditioneringen vinna en del motoreffekt
och därmed förbättra bilens dragkapacitet.
För att undvika imma på rutorna och en
försämring av luftens kvalitet rekommenderas
följande:
-

k
ör inte längre sträckor med ventilationen
urkopplad,
-

l
åt inte luftcirkulationen stå på under en
längre tid. Stop & Star t
Värmen och luftkonditioneringen fungerar
bara när motorn är i gång.
Koppla tillfälligt ur Stop & Start-systemet
för att behålla en behaglig temperatur i
kupén,
Se motsvarande avsnitt för mer
information om funktionen Stop & Star t.
3
Ergonomi och komfort

72

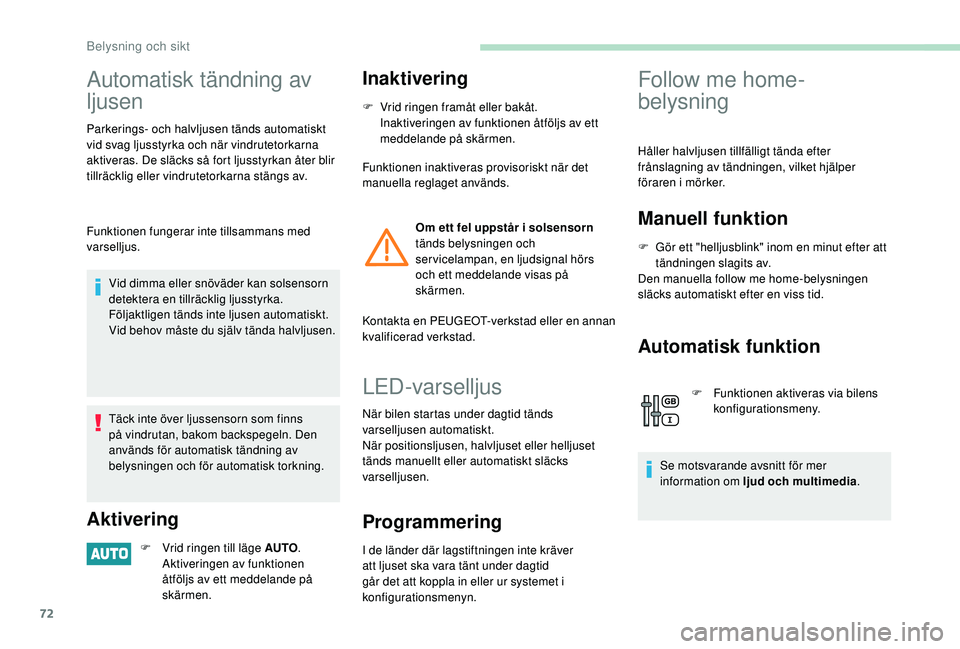

Automatisk tändning av
ljusen
Parkerings- och halvljusen tänds automatiskt
vid svag ljusstyrka och när vindrutetorkarna
aktiveras. De släcks så fort ljusstyrkan åter blir
tillräcklig eller vindrutetorkarna stängs av.
Funktionen fungerar inte tillsammans med
varselljus.Vid dimma eller snöväder kan solsensorn
detektera en tillräcklig ljusstyrka.
Följaktligen tänds inte ljusen automatiskt.
Vid behov måste du själv tända halvljusen.
Täck inte över ljussensorn som finns
på vindrutan, bakom backspegeln. Den
används för automatisk tändning av
belysningen och för automatisk torkning.
Aktivering
F Vrid ringen till läge AUTO .
Aktiveringen av funktionen
åtföljs av ett meddelande på
skärmen.
Inaktivering
F Vrid ringen framåt eller bakåt. Inaktiveringen av funktionen åtföljs av ett
meddelande på skärmen.
Funktionen inaktiveras provisoriskt när det
manuella reglaget används.
Om ett fel uppstår i solsensorn
tänds belysningen och
servicelampan, en ljudsignal hörs
och ett meddelande visas på
skärmen.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
LED-varselljus
När bilen startas under dagtid tänds
varselljusen automatiskt.
När positionsljusen, halvljuset eller helljuset
tänds manuellt eller automatiskt släcks
varselljusen.
Programmering
I de länder där lagstiftningen inte kräver
att ljuset ska vara tänt under dagtid
går det att koppla in eller ur systemet i
konfigurationsmenyn.
Follow me home-
belysning
Håller halvljusen tillfälligt tända efter
frånslagning av tändningen, vilket hjälper
föraren i mörker.
Manuell funktion
F Gör ett "helljusblink" inom en minut efter att tändningen slagits av.
Den manuella follow me home-belysningen
släcks automatiskt efter en viss tid.
Automatisk funktion
F Funktionen aktiveras via bilens konfigurationsmeny.
Se motsvarande avsnitt för mer
information om ljud och multimedia .
Belysning och sikt
