2017 PEUGEOT PARTNER TEPEE ELECTRIC Bruksanvisningar (in Swedish)

43

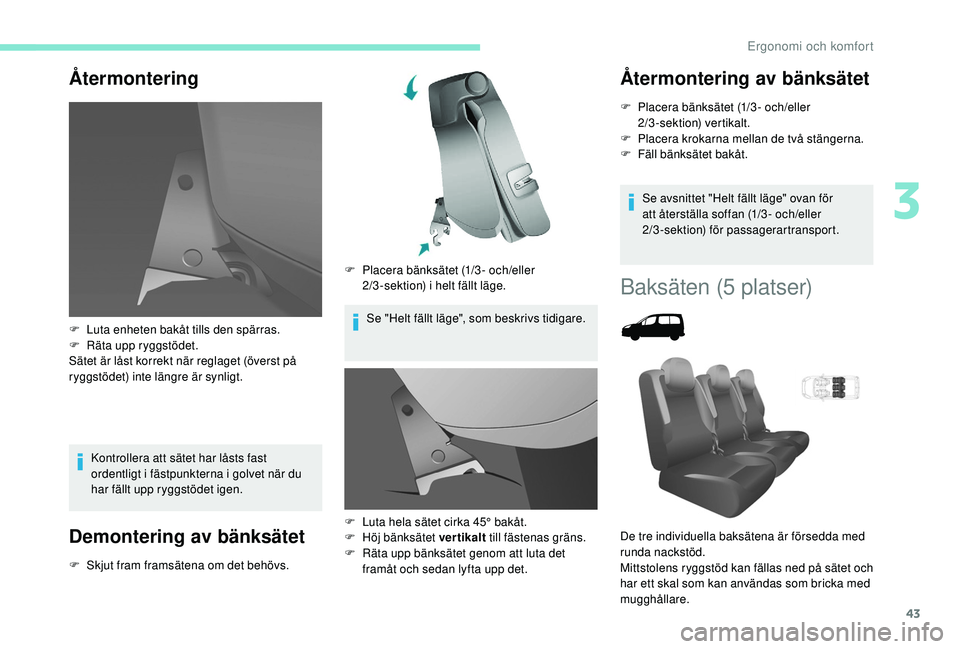

Återmontering
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.
Demontering av bänksätet
F Skjut fram framsätena om det behövs.F
P
lacera bänksätet (1/3 - och/eller
2/3 -sektion) i helt fällt läge.
Se "Helt fällt läge", som beskrivs tidigare.
F
L
uta enheten bakåt tills den spärras.
F
R
äta upp ryggstödet.
Sätet är låst korrekt när reglaget (överst på
ryggstödet) inte längre är synligt.
F
L
uta hela sätet cirka 45° bakåt.
F
H
öj bänksätet vertikalt
till fästenas gräns.
F R äta upp bänksätet genom att luta det
framåt och sedan lyfta upp det.
Återmontering av bänksätet
F Placera bänksätet (1/3 - och/eller 2/3-sektion) vertikalt.
F

P
lacera krokarna mellan de två stängerna.
F

F
äll bänksätet bakåt.
Se avsnittet "Helt fällt läge" ovan för
att återställa soffan (1/3 - och/eller
2/3-sektion) för passagerartransport.
Baksäten (5 platser)
De tre individuella baksätena är försedda med
runda nackstöd.
Mittstolens ryggstöd kan fällas ned på sätet och
har ett skal som kan användas som bricka med
mugghållare.
3
Ergonomi och komfort

44

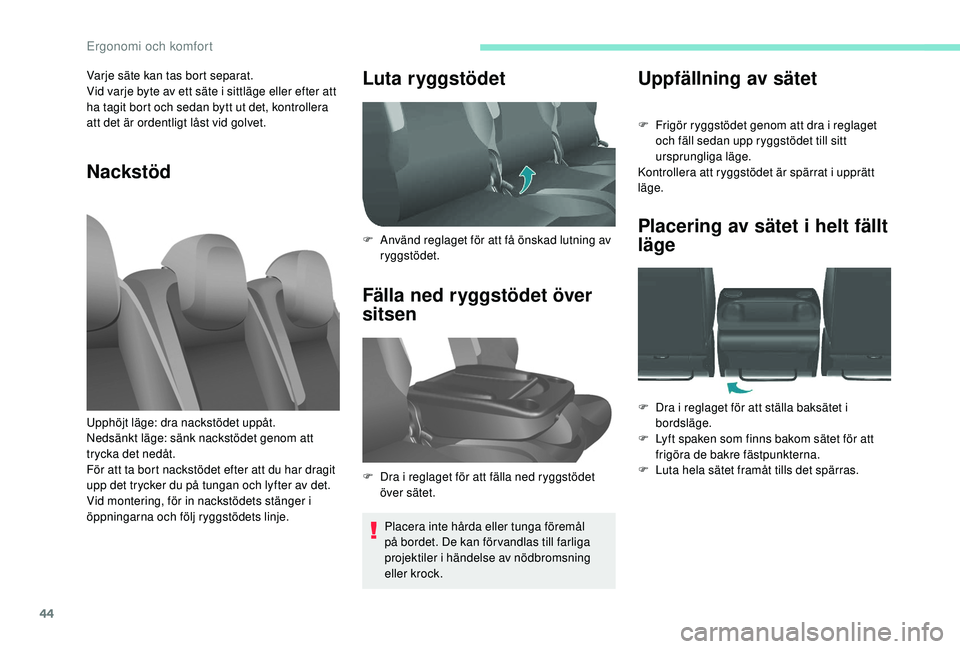

Uppfällning av sätet
F Frigör ryggstödet genom att dra i reglaget och fäll sedan upp ryggstödet till sitt
ursprungliga läge.
Kontrollera att ryggstödet är spärrat i upprätt
läge.
Placering av sätet i helt fällt
läge
F Dra i reglaget för att ställa baksätet i bordsläge.
F

L
yft spaken som finns bakom sätet för att
frigöra de bakre fästpunkterna.
F

L
uta hela sätet framåt tills det spärras.
Varje säte kan tas bort separat.
Vid varje byte av ett säte i sittläge eller efter att
ha tagit bort och sedan bytt ut det, kontrollera
att det är ordentligt låst vid golvet.
Nackstöd
Luta ryggstödet
Upphöjt läge: dra nackstödet uppåt.
Nedsänkt läge: sänk nackstödet genom att
trycka det nedåt.
För att ta bort nackstödet efter att du har dragit
upp det trycker du på tungan och lyfter av det.
Vid montering, för in nackstödets stänger i
öppningarna och följ ryggstödets linje. F

A
nvänd reglaget för att få önskad lutning av
ryggstödet.
Fälla ned ryggstödet över
sitsen
F Dra i reglaget för att fälla ned ryggstödet över sätet.
Placera inte hårda eller tunga föremål
på bordet. De kan för vandlas till farliga
projektiler i händelse av nödbromsning
eller krock.
Ergonomi och komfort

45

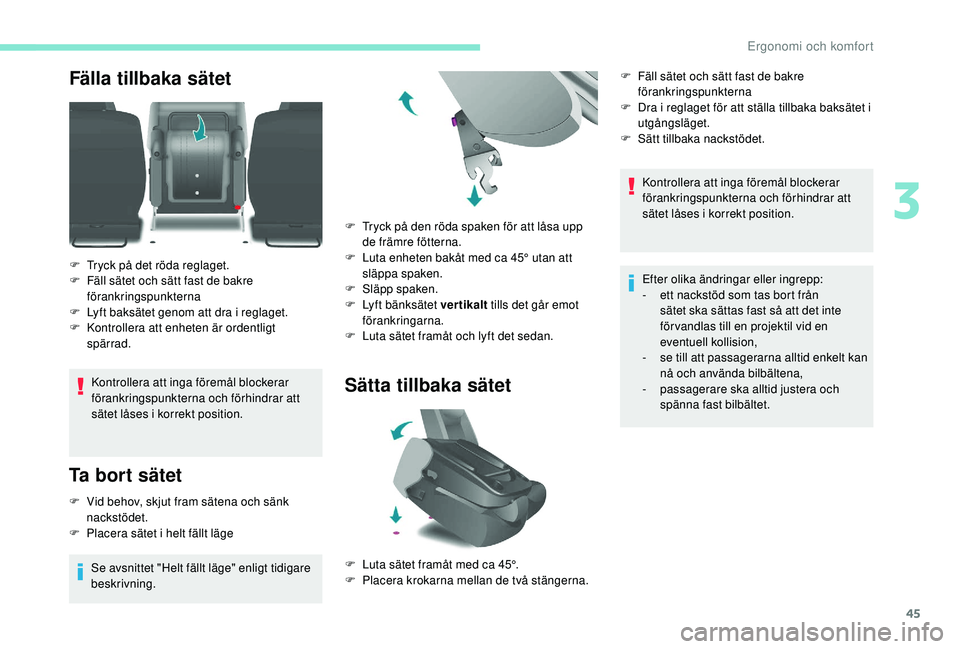

Fälla tillbaka sätet
Kontrollera att inga föremål blockerar
förankringspunkterna och förhindrar att
sätet låses i korrekt position.
Ta bort sätet
F Vid behov, skjut fram sätena och sänk nackstödet.
F

P
lacera sätet i helt fällt läge
Se avsnittet "Helt fällt läge" enligt tidigare
beskrivning. F

T
ryck på den röda spaken för att låsa upp
de främre fötterna.
F
L
uta enheten bakåt med ca 45° utan att
släppa spaken.
F
S
läpp spaken.
F
L
yft bänksätet ver tikalt
tills det går emot
förankringarna.
F
L
uta sätet framåt och lyft det sedan.
Sätta tillbaka sätet
F Tryck på det röda reglaget.
F
F äll sätet och sätt fast de bakre
förankringspunkterna
F

L
yft baksätet genom att dra i reglaget.
F

K
ontrollera att enheten är ordentligt
spärrad.
F

L
uta sätet framåt med ca 45°.
F

P
lacera krokarna mellan de två stängerna.Kontrollera att inga föremål blockerar
förankringspunkterna och förhindrar att
sätet låses i korrekt position.
Efter olika ändringar eller ingrepp:
-

e
tt nackstöd som tas bort från
sätet ska sättas fast så att det inte
för vandlas till en projektil vid en
eventuell kollision,
-

s
e till att passagerarna alltid enkelt kan
nå och använda bilbältena,
-
pa

ssagerare ska alltid justera och
spänna fast bilbältet.
F

F
äll sätet och sätt fast de bakre
förankringspunkterna
F
D
ra i reglaget för att ställa tillbaka baksätet i
utgångsläget.
F
S
ätt tillbaka nackstödet.
3
Ergonomi och komfort

46

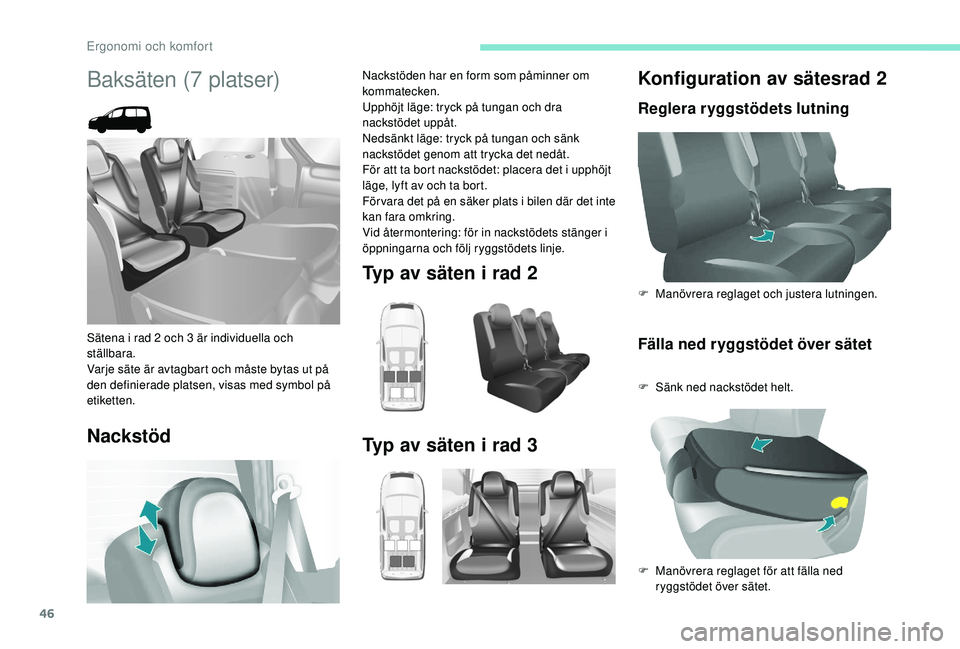

Konfiguration av sätesrad 2
Reglera ryggstödets lutningFälla ned ryggstödet över sätet
F Sänk ned nackstödet helt. F
M
anövrera reglaget och justera lutningen.
F
M
anövrera reglaget för att fälla ned
ryggstödet över sätet.
Baksäten (7 platser)
Sätena i rad 2 och 3 är individuella och
ställbara.
Varje säte är avtagbart och måste bytas ut på
den definierade platsen, visas med symbol på
etiketten.
Nackstöd
Nackstöden har en form som påminner om
kommatecken.
Upphöjt läge: tryck på tungan och dra
nackstödet uppåt.
Nedsänkt läge: tryck på tungan och sänk
nackstödet genom att trycka det nedåt.
För att ta bort nackstödet: placera det i upphöjt
läge, lyft av och ta bort.
För vara det på en säker plats i bilen där det inte
kan fara omkring.
Vid återmontering: för in nackstödets stänger i
öppningarna och följ ryggstödets linje.
Typ av säten i rad 2
Typ av säten i rad 3
Ergonomi och komfort

47

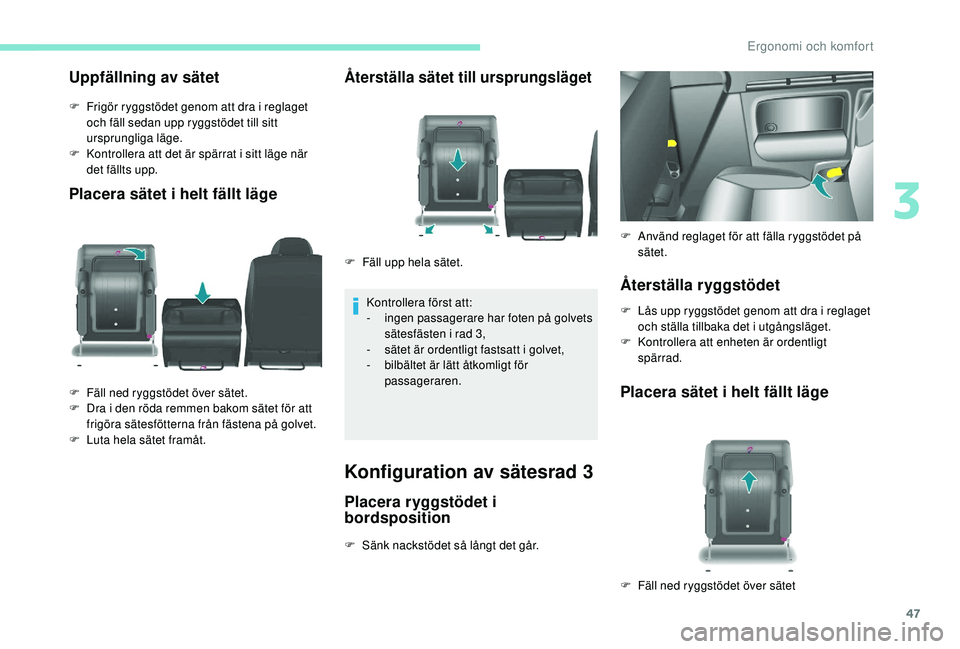

Uppfällning av sätet
F Frigör ryggstödet genom att dra i reglaget och fäll sedan upp ryggstödet till sitt
ursprungliga läge.
F

K
ontrollera att det är spärrat i sitt läge när
det fällts upp.
Placera sätet i helt fällt läge
Återställa sätet till ursprungsläget
Kontrollera först att:
- in gen passagerare har foten på golvets
sätesfästen i rad 3,
-

s
ätet är ordentligt fastsatt i golvet,
-

b
ilbältet är lätt åtkomligt för
passageraren.
Konfiguration av sätesrad 3
Placera ryggstödet i
bordsposition
F Sänk nackstödet så långt det går.
F

F

äll ned ryggstödet över sätet.
F

D

ra i den röda remmen bakom sätet för att
frigöra sätesfötterna från fästena på golvet.
F

Lu

ta hela sätet framåt. F
F
äll upp hela sätet.
Återställa ryggstödet
F Lås upp ryggstödet genom att dra i reglaget
och ställa tillbaka det i utgångsläget.
F

K
ontrollera att enheten är ordentligt
spärrad.
Placera sätet i helt fällt läge
F Använd reglaget för att fälla ryggstödet på sätet.
F

F
äll ned ryggstödet över sätet
3
Ergonomi och komfort

48
Kontrollera före tillbakfällning att
passageraren i rad 3 inte blockerar
sätesfästena i rad 2 med sina fötter.

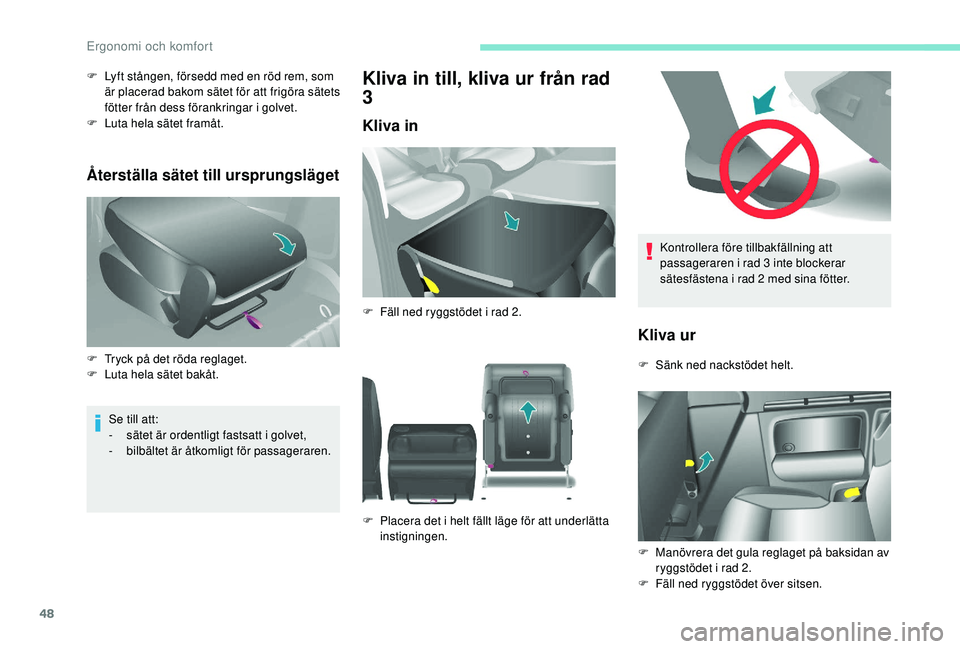

Kliva ur
F Sänk ned nackstödet helt.
F

M
anövrera det gula reglaget på baksidan av
ryggstödet i rad 2.
F

F
äll ned ryggstödet över sitsen.
Återställa sätet till ursprungsläget
Se till att:
- s ätet är ordentligt fastsatt i golvet,
-
b

ilbältet är åtkomligt för passageraren.
Kliva in till, kliva ur från rad
3
Kliva in
F Lyft stången, försedd med en röd rem, som är placerad bakom sätet för att frigöra sätets
fötter från dess förankringar i golvet.
F

Lu
ta hela sätet framåt.
F

T
ryck på det röda reglaget.
F

Lu
ta hela sätet bakåt. F

F
äll ned ryggstödet i rad 2.
F

P
lacera det i helt fällt läge för att underlätta
instigningen.
Ergonomi och komfort

49
Kontrollera att bilbältet i mitten är
ordentligt inrullat i sitt förvaringsutrymme i
takklädseln.

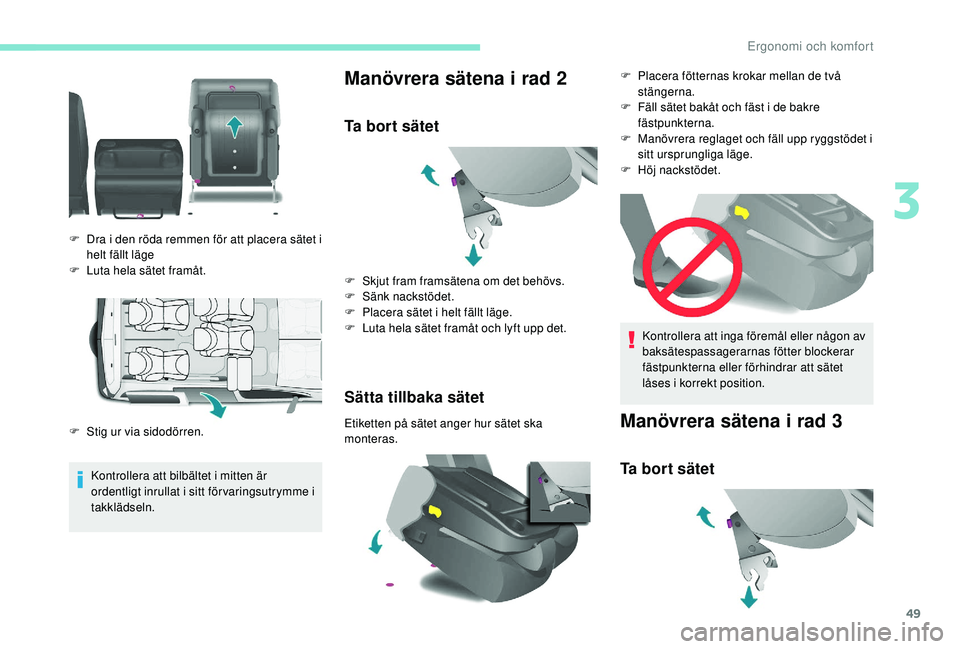

Manövrera sätena i rad 2
Ta bort sätet
Sätta tillbaka sätet
Etiketten på sätet anger hur sätet ska
monteras.
F

D

ra i den röda remmen för att placera sätet i
helt fällt läge
F

Lu

ta hela sätet framåt.
F
S
tig ur via sidodörren. F

S
kjut fram framsätena om det behövs.
F
S
änk nackstödet.
F
P
lacera sätet i helt fällt läge.
F
L
uta hela sätet framåt och lyft upp det.
Kontrollera att inga föremål eller någon av
baksätespassagerarnas fötter blockerar
fästpunkterna eller förhindrar att sätet
låses i korrekt position.Manövrera sätena i rad 3
Ta bort sätet
F Placera fötternas krokar mellan de två
stängerna.
F

F
äll sätet bakåt och fäst i de bakre
fästpunkterna.
F

M
anövrera reglaget och fäll upp ryggstödet i
sitt ursprungliga läge.
F

H
öj nackstödet.
3
Ergonomi och komfort

50

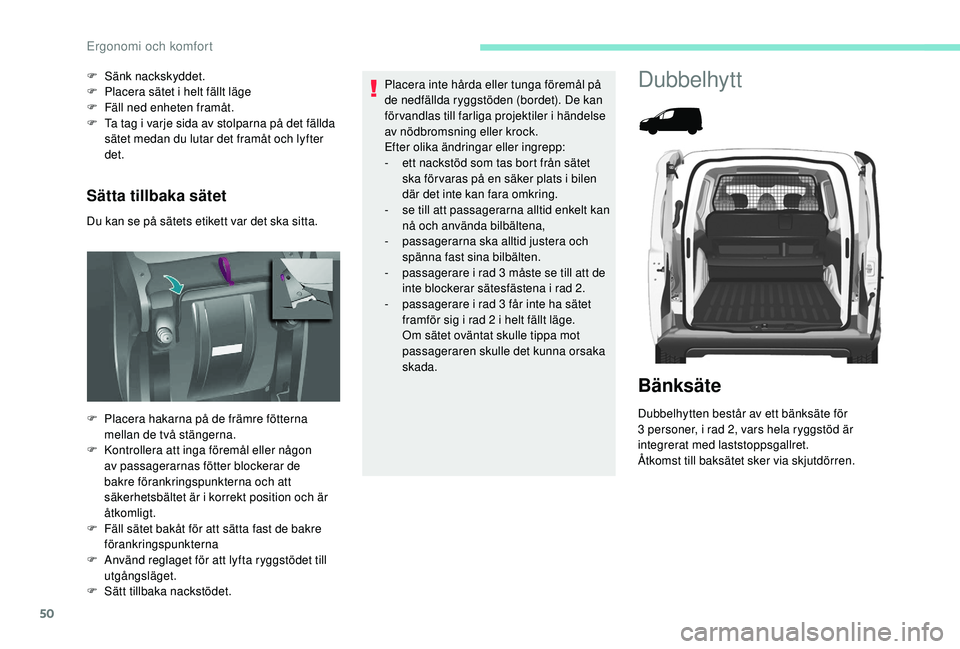

Sätta tillbaka sätet
Du kan se på sätets etikett var det ska sitta. F
S
änk nackskyddet.
F
P
lacera sätet i helt fällt läge
F
F
äll ned enheten framåt.
F
T
a tag i varje sida av stolparna på det fällda
sätet medan du lutar det framåt och lyfter
det.
F
P
lacera hakarna på de främre fötterna
mellan de två stängerna.
F

K
ontrollera att inga föremål eller någon
av passagerarnas fötter blockerar de
bakre förankringspunkterna och att
säkerhetsbältet är i korrekt position och är
åtkomligt.
F

F
äll sätet bakåt för att sätta fast de bakre
förankringspunkterna
F

A
nvänd reglaget för att lyfta ryggstödet till
utgångsläget.
F

S
ätt tillbaka nackstödet. Placera inte hårda eller tunga föremål på
de nedfällda ryggstöden (bordet). De kan
förvandlas till farliga projektiler i händelse
av nödbromsning eller krock.
Efter olika ändringar eller ingrepp:
-

e
tt nackstöd som tas bort från sätet
ska för varas på en säker plats i bilen
där det inte kan fara omkring.
- s e till att passagerarna alltid enkelt kan
nå och använda bilbältena,
-
pa

ssagerarna ska alltid justera och
spänna fast sina bilbälten.
-

p
assagerare i rad 3 måste se till att de
inte blockerar sätesfästena i rad 2.
-

p
assagerare i rad 3 får inte ha sätet
framför sig i rad 2 i helt fällt läge.
Om sätet oväntat skulle tippa mot
passageraren skulle det kunna orsaka
skada.
Dubbelhytt
Bänksäte
Dubbelhytten består av ett bänksäte för
3 personer, i rad 2, vars hela ryggstöd är
integrerat med laststoppsgallret.
Åtkomst till baksätet sker via skjutdörren.
Ergonomi och komfort
