2017 PEUGEOT PARTNER TEPEE ELECTRIC Bruksanvisningar (in Swedish)

15

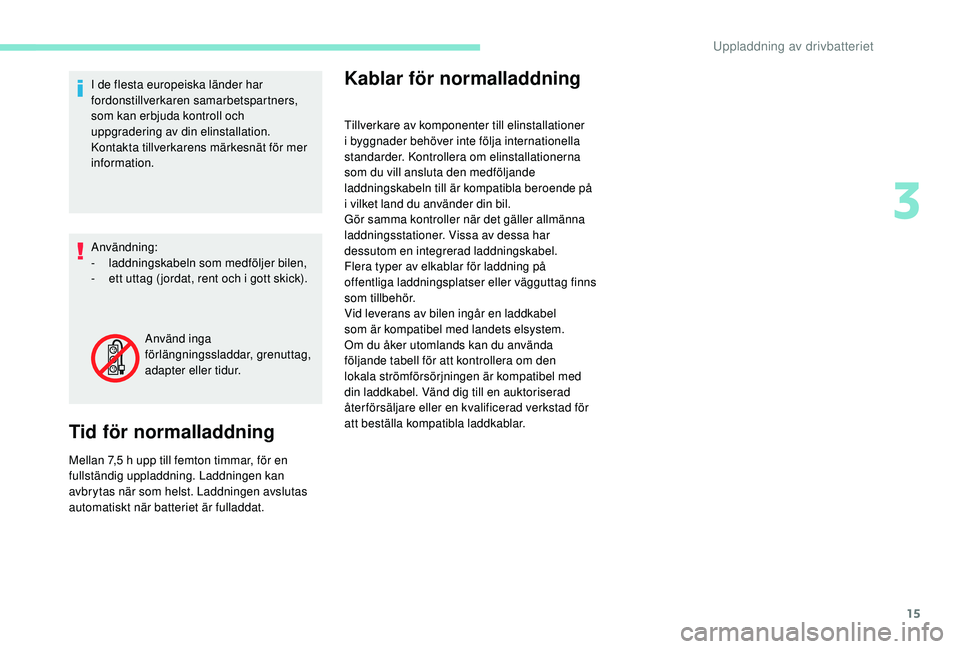

I de flesta europeiska länder har
fordonstillverkaren samarbetspartners,
som kan erbjuda kontroll och
uppgradering av din elinstallation.
Kontakta tillverkarens märkesnät för mer
information.
Användning:
-
l
addningskabeln som medföljer bilen,
-

e
tt uttag ( jordat, rent och i gott skick).
Tid för normalladdning
Mellan 7,5 h upp till femton timmar, för en
f ullständig uppladdning. Laddningen kan
avbrytas när som helst. Laddningen avslutas
automatiskt när batteriet är fulladdat.
Kablar för normalladdning
Tillverkare av komponenter till elinstallationer
i byggnader behöver inte följa internationella
standarder. Kontrollera om elinstallationerna
som du vill ansluta den medföljande
laddningskabeln till är kompatibla beroende på
i vilket land du använder din bil.
Gör samma kontroller när det gäller allmänna
laddningsstationer. Vissa av dessa har
dessutom en integrerad laddningskabel.
Flera typer av elkablar för laddning på
offentliga laddningsplatser eller vägguttag finns
som tillbehör.
Vid leverans av bilen ingår en laddkabel
som är kompatibel med landets elsystem.
Om du åker utomlands kan du använda
följande tabell för att kontrollera om den
lokala strömförsörjningen är kompatibel med
din laddkabel. Vänd dig till en auktoriserad
åter försäljare eller en kvalificerad verkstad för
att beställa kompatibla laddkablar.
Använd inga
förlängningssladdar, grenuttag,
adapter eller tidur.
3
Uppladdning av drivbatteriet

16

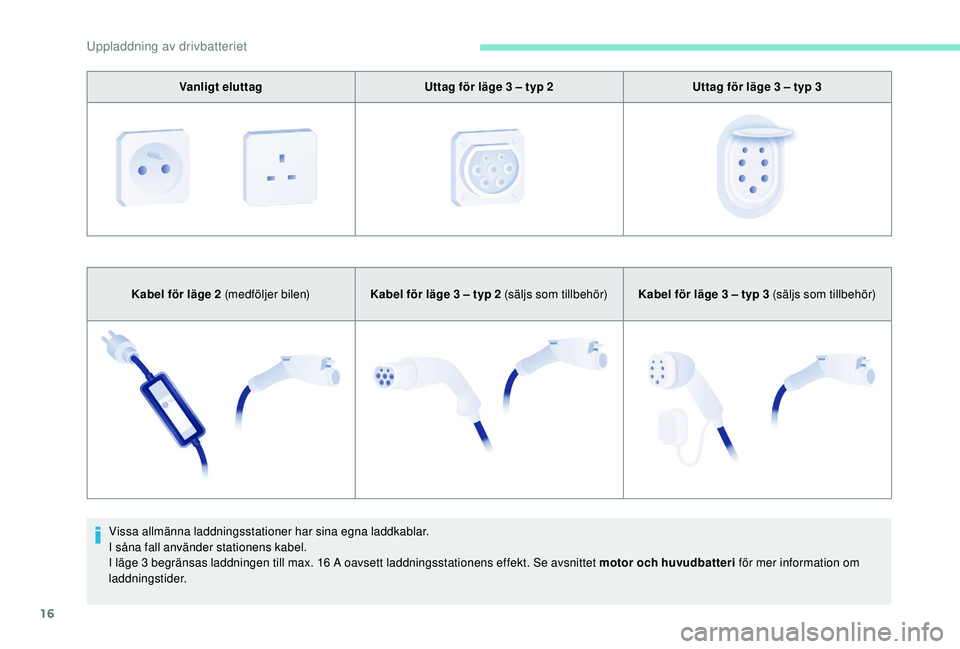

Vanligt eluttagUttag för läge 3 – typ 2Uttag för läge 3 – typ 3
Kabel för läge 2 (medföljer bilen) Kabel för läge 3
– typ 2 (säljs som tillbehör)Kabel för läge 3
– typ 3 (säljs som tillbehör)
Vissa allmänna laddningsstationer har sina egna laddkablar.
I såna fall använder stationens kabel.
I läge 3

begränsas laddningen till max. 16 A oavsett laddningsstationens effekt. Se avsnittet motor och huvudbatteri för mer information om
laddningstider.
Uppladdning av drivbatteriet

17

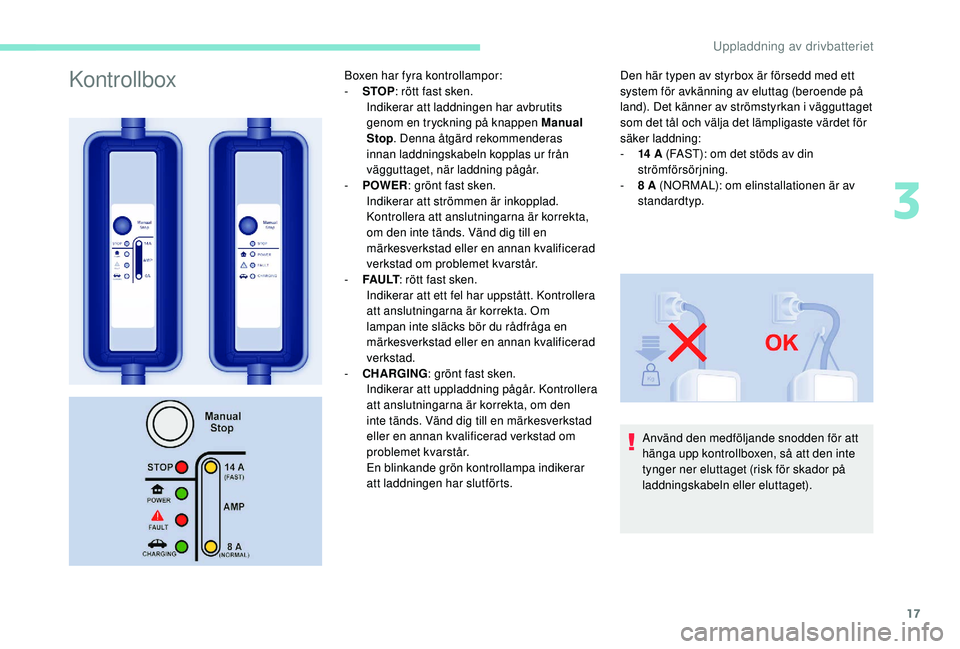

KontrollboxBoxen har fyra kontrollampor:
- S TOP: rött fast sken.
Indikerar att laddningen har avbrutits
genom en tryckning på knappen Manual
Stop . Denna åtgärd rekommenderas
innan laddningskabeln kopplas ur från
vägguttaget, när laddning pågår.
-

P
OWER : grönt fast sken.
Indikerar att strömmen är inkopplad.
Kontrollera att anslutningarna är korrekta,
om den inte tänds. Vänd dig till en
märkesverkstad eller en annan kvalificerad
verkstad om problemet kvarstår.
-

F
A U LT : rött fast sken.
Indikerar att ett fel har uppstått. Kontrollera
att anslutningarna är korrekta. Om
lampan inte släcks bör du rådfråga en
märkesverkstad eller en annan kvalificerad
verkstad.
-

C
HARGING : grönt fast sken.
Indikerar att uppladdning pågår. Kontrollera
att anslutningarna är korrekta, om den
inte tänds. Vänd dig till en märkesverkstad
eller en annan kvalificerad verkstad om
problemet kvarstår.
En blinkande grön kontrollampa indikerar
att laddningen har slutförts. Den här typen av styrbox är försedd med ett
system för avkänning av eluttag (beroende på
land). Det känner av strömstyrkan i vägguttaget
som det tål och välja det lämpligaste värdet för
säker laddning:
-

14
A (FAST): om det stöds av din
strömförsörjning.
-

8
A (NORMAL): om elinstallationen är av
standardtyp.
Använd den medföljande snodden för att
hänga upp kontrollboxen, så att den inte
tynger ner eluttaget (risk för skador på
laddningskabeln eller eluttaget).
3
Uppladdning av drivbatteriet

18

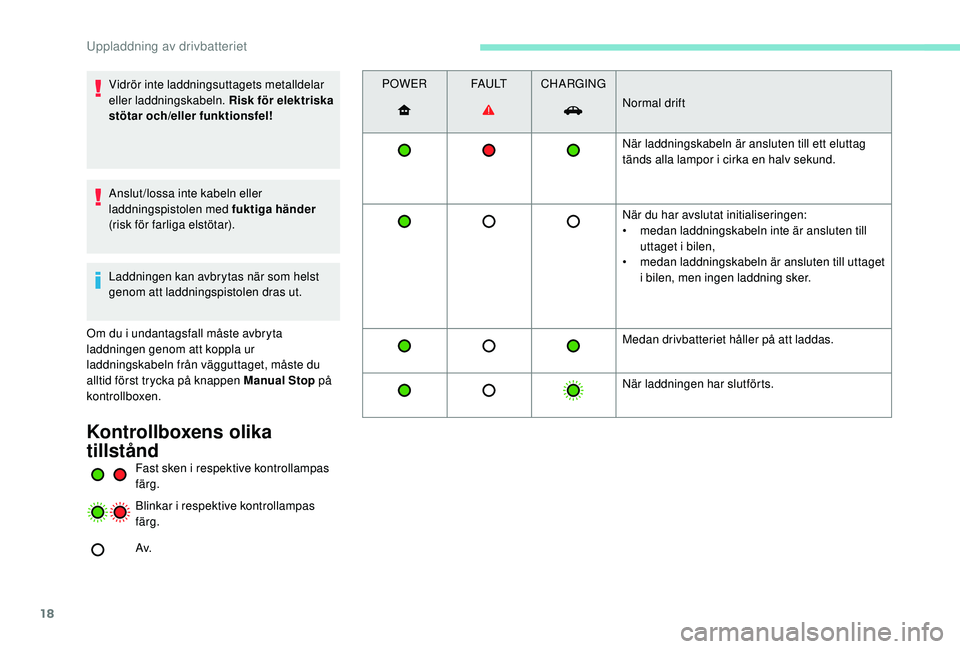

Vidrör inte laddningsuttagets metalldelar
eller laddningskabeln. Risk för elektriska
stötar och/eller funktionsfel!
Anslut/lossa inte kabeln eller
laddningspistolen med fuktiga händer
(risk för farliga elstötar).
Laddningen kan avbrytas när som helst
genom att laddningspistolen dras ut.
Om du i undantagsfall måste avbryta
laddningen genom att koppla ur
laddningskabeln från vägguttaget, måste du
alltid först trycka på knappen Manual Stop på
kontrollboxen.
Kontrollboxens olika
tillstånd
Fast sken i respektive kontrollampas
färg.
Blinkar i respektive kontrollampas
färg.
Av. POWER
FA U LTCHARGING
Normal drift
När laddningskabeln är ansluten till ett eluttag
tänds alla lampor i cirka en halv sekund.
När du har avslutat initialiseringen:
•
m
edan laddningskabeln inte är ansluten till
uttaget i bilen,
•
m
edan laddningskabeln är ansluten till uttaget
i bilen, men ingen laddning sker.
Medan drivbatteriet håller på att laddas.
När laddningen har slutförts.
Uppladdning av drivbatteriet

19

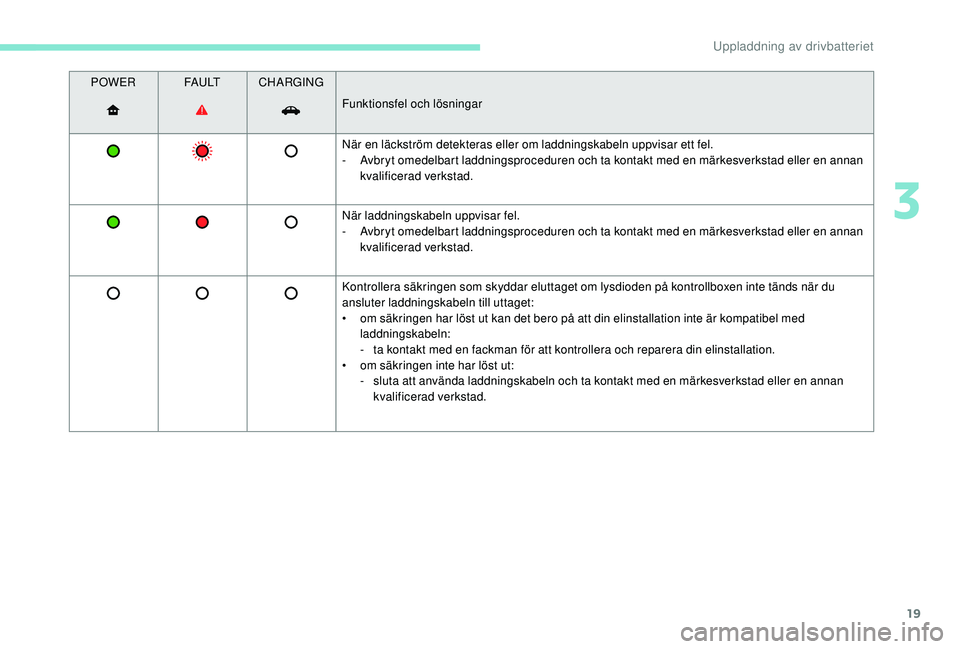

POWERFA U LTCHARGING
Funktionsfel och lösningar
När en läckström detekteras eller om laddningskabeln uppvisar ett fel.
-

A
vbryt omedelbart laddningsproceduren och ta kontakt med en märkesverkstad eller en annan
kvalificerad verkstad.
När laddningskabeln uppvisar fel.
-

A
vbryt omedelbart laddningsproceduren och ta kontakt med en märkesverkstad eller en annan
kvalificerad verkstad.
Kontrollera säkringen som skyddar eluttaget om lysdioden på kontrollboxen inte tänds när du
ansluter laddningskabeln till uttaget:
•

o
m säkringen har löst ut kan det bero på att din elinstallation inte är kompatibel med
laddningskabeln:
-

t
a kontakt med en fackman för att kontrollera och reparera din elinstallation.
•

o
m säkringen inte har löst ut:
-

s
luta att använda laddningskabeln och ta kontakt med en märkesverkstad eller en annan
kvalificerad verkstad.
3
Uppladdning av drivbatteriet

20

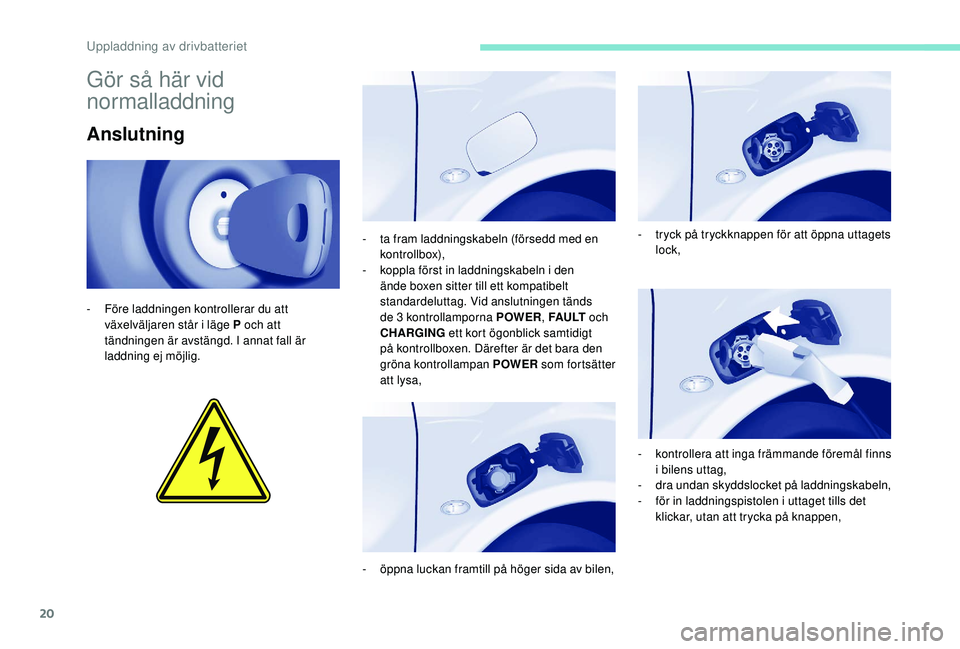

Gör så här vid
normalladdning
Anslutning
- Före laddningen kontrollerar du att växelväljaren står i läge P och att
tändningen är avstängd. I annat fall är
laddning ej möjlig. -

t
a fram laddningskabeln (försedd med en
kontrollbox),
-
k
oppla först in laddningskabeln i den
ände boxen sitter till ett kompatibelt
standardeluttag. Vid anslutningen tänds
de 3 kontrollamporna POWER, FA U LT och
CHARGING ett kort ögonblick samtidigt
på kontrollboxen. Därefter är det bara den
gröna kontrollampan POWER som fortsätter
att lysa,
-

ö
ppna luckan framtill på höger sida av bilen,-

t
ryck på tryckknappen för att öppna uttagets
lock,
-
k
ontrollera att inga främmande föremål finns
i bilens uttag,
-
d

ra undan skyddslocket på laddningskabeln,
-

f
ör in laddningspistolen i uttaget tills det
klickar, utan att trycka på knappen,
Uppladdning av drivbatteriet

21

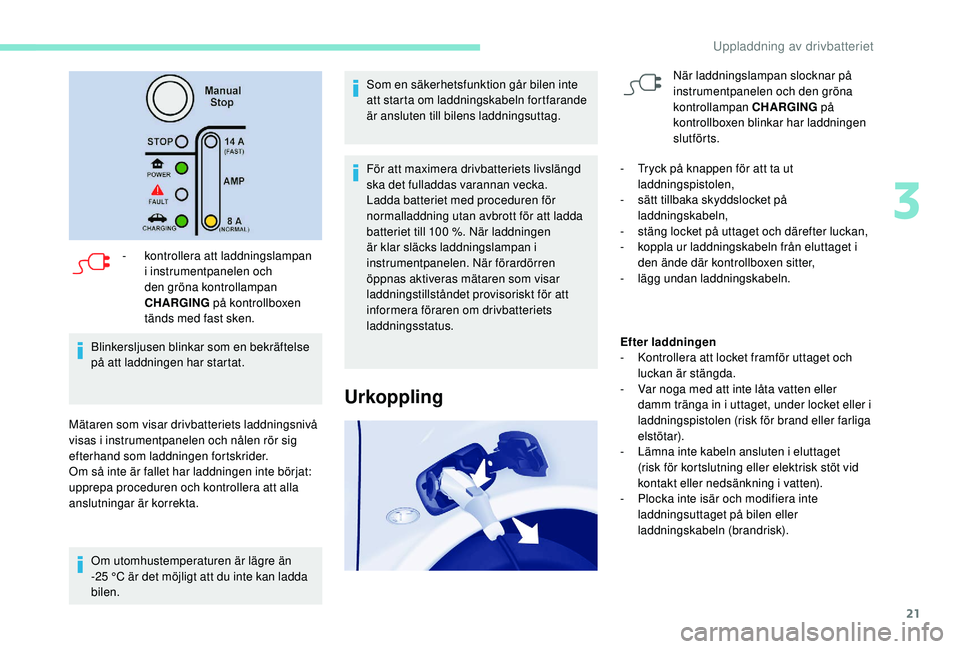

- kontrollera att laddningslampan i instrumentpanelen och
den gröna kontrollampan
CHARGING på kontrollboxen
tänds med fast sken.
Blinkersljusen blinkar som en bekräftelse
på att laddningen har startat.
Mätaren som visar drivbatteriets laddningsnivå
visas i instrumentpanelen och nålen rör sig
efterhand som laddningen fortskrider.
Om så inte är fallet har laddningen inte börjat:
upprepa proceduren och kontrollera att alla
anslutningar är korrekta. Om utomhustemperaturen är lägre än
-25

°C är det möjligt att du inte kan ladda
bilen. Som en säkerhetsfunktion går bilen inte
att starta om laddningskabeln fortfarande
är ansluten till bilens laddningsuttag.
För att maximera drivbatteriets livslängd
ska det fulladdas varannan vecka.
Ladda batteriet med proceduren för
normalladdning utan avbrott för att ladda
batteriet till 100
%. När laddningen
är klar släcks laddningslampan i
instrumentpanelen. När förardörren
öppnas aktiveras mätaren som visar
laddningstillståndet provisoriskt för att
informera föraren om drivbatteriets
laddningsstatus.
Urkoppling
När laddningslampan slocknar på
instrumentpanelen och den gröna
kontrollampan CHARGING på
kontrollboxen blinkar har laddningen
slutförts.
-

T

ryck på knappen för att ta ut
laddningspistolen,
-

s

ätt tillbaka skyddslocket på
laddningskabeln,
-

s

täng locket på uttaget och därefter luckan,
-

k

oppla ur laddningskabeln från eluttaget i
den ände där kontrollboxen sitter,
-
läg

g undan laddningskabeln.
Efter laddningen
-

K

ontrollera att locket framför uttaget och
luckan är stängda.
-

V

ar noga med att inte låta vatten eller
damm tränga in i uttaget, under locket eller i
laddningspistolen (risk för brand eller farliga
elstötar).
-

L

ämna inte kabeln ansluten i eluttaget
(risk för kortslutning eller elektrisk stöt vid
kontakt eller nedsänkning i vatten).
-

P

locka inte isär och modifiera inte
laddningsuttaget på bilen eller
laddningskabeln (brandrisk).
3
Uppladdning av drivbatteriet

22

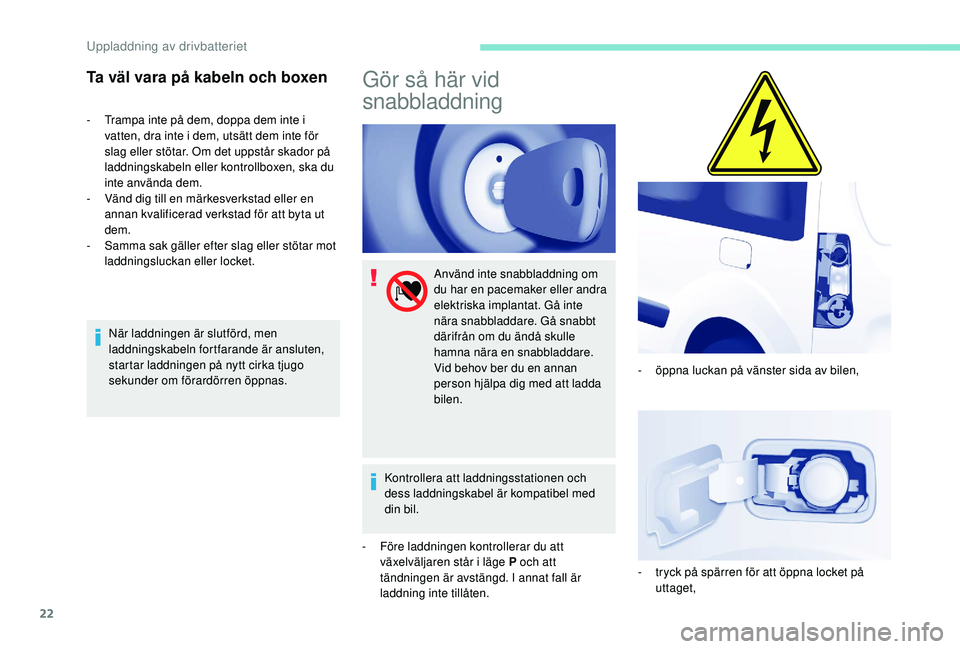

Ta väl vara på kabeln och boxen
- Trampa inte på dem, doppa dem inte i vatten, dra inte i dem, utsätt dem inte för
slag eller stötar. Om det uppstår skador på
laddningskabeln eller kontrollboxen, ska du
inte använda dem.
-

V
änd dig till en märkesverkstad eller en
annan kvalificerad verkstad för att byta ut
dem.
-

S
amma sak gäller efter slag eller stötar mot
laddningsluckan eller locket.
När laddningen är slutförd, men
laddningskabeln fortfarande är ansluten,
startar laddningen på nytt cirka tjugo
sekunder om förardörren öppnas.
Gör så här vid
snabbladdning
Använd inte snabbladdning om
du har en pacemaker eller andra
elektriska implantat. Gå inte
nära snabbladdare. Gå snabbt
därifrån om du ändå skulle
hamna nära en snabbladdare.
Vid behov ber du en annan
person hjälpa dig med att ladda
bilen.
Kontrollera att laddningsstationen och
dess laddningskabel är kompatibel med
din bil.
-

F

öre laddningen kontrollerar du att
växelväljaren står i läge P och att
tändningen är avstängd. I annat fall är
laddning inte tillåten. -

ö
ppna luckan på vänster sida av bilen,
-

t
ryck på spärren för att öppna locket på
uttaget,
Uppladdning av drivbatteriet
