2017 Peugeot Partner Tepee Betriebsanleitung (in German)

183
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
- e ntfernen Sie die Abdeckung,
indem Sie an der weichen
g

ummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
u

hrzeigersinn.
-
e ntfernen Sie die defekte
g

lühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
u

hrzeigersinn drehen.
-

W
echseln Sie die g lühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur
g ewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-
e ntfernen Sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem
Stoßfänger.
-

Schieben Sie den Schmutzfänger
nach oben.
-


Lösen Sie den V
erbindungsstecker
der Lampenhalterung, indem Sie
auf die Lasche drücken, die sich
oben
befindet.-
e ntfernen Sie die
Lampenhalterung, indem Sie die
beiden Clips (oben und unten)
mit
Daumen und Zeigefinger
zusammendrücken.
-

t
auschen Sie die
e inheit
(Lampenhalterung und
g lühlampe)
aus.
-
g ehen Sie in umgekehrter
Reihenfolge vor, um die
e inheit und
die Stoßfänger wieder anzubringen.
PANNeNHILFe
8
Austausch der glühlampen

184
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

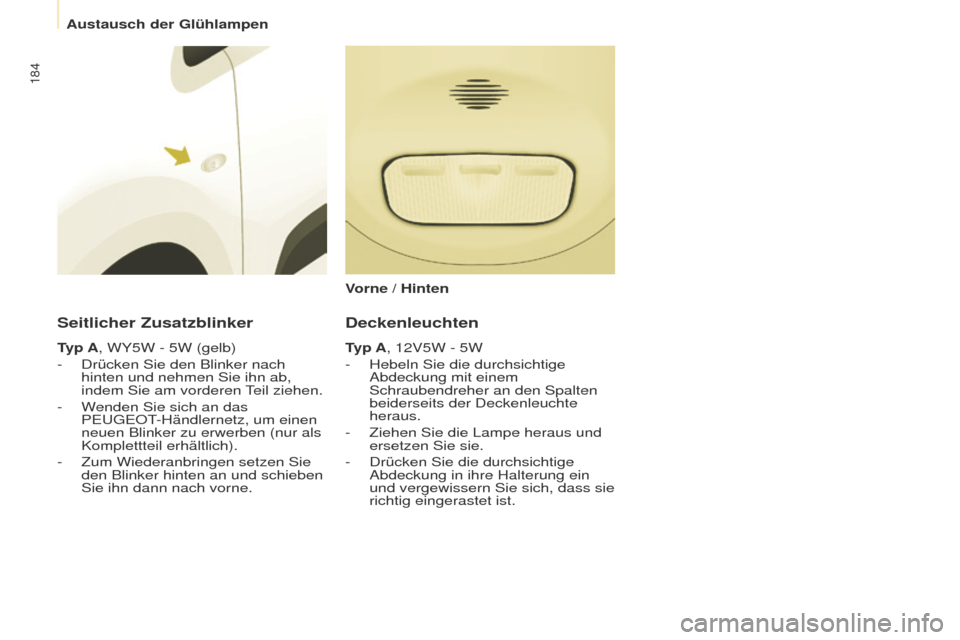

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
-
Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen
teil ziehen.
-


W
enden Sie sich an das
P
euge O t
-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
-


Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
-


Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
V

orne / Hinten
Austausch der glühlampen

185
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

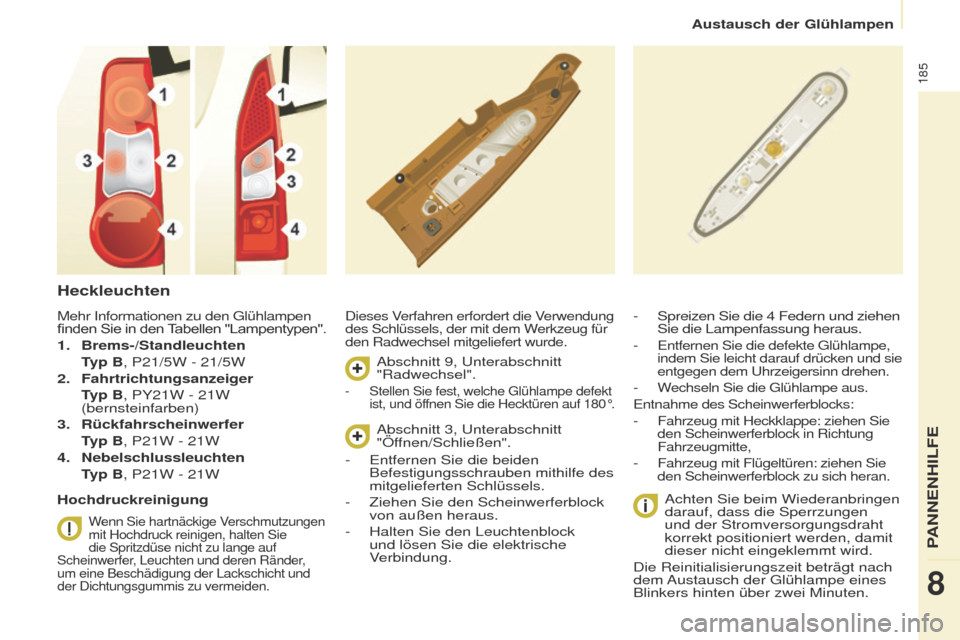

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der
g lühlampe eines
Blinkers hinten über zwei Minuten. -
Spreizen Sie die 4
Federn und ziehen
Sie die Lampenfassung heraus.
-

entfernen Sie die defekte glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem
u hrzeigersinn drehen.
-

W
echseln Sie die g lühlampe aus.
e

ntnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den glühlampen
finden Sie in den T abellen "Lampentypen".
1. Brems-/Standleuchten
T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger

T

yp B, PY21W - 21W
(bernsteinfarben)
3.

Rückfahrscheinwerfer

T

yp B, P21W - 21W
4.

Nebelschlussleuchten

T

yp B, P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Abschnitt 9, unterabschnitt
"Radwechsel".
- Stellen Sie fest, welche g lühlampe defekt
ist, und öffnen Sie die Hecktüren auf 180°.
Abschnitt 3, unterabschnitt
"Öf fnen/Schließen".
-
e ntfernen Sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-

Ziehen Sie den Scheinwerferblock
von außen heraus.
-


Halten Sie den Leuchtenblock
und lösen Sie die elektrische
V

erbindung.
PANNeNHILFe
8
Austausch der glühlampen

186
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

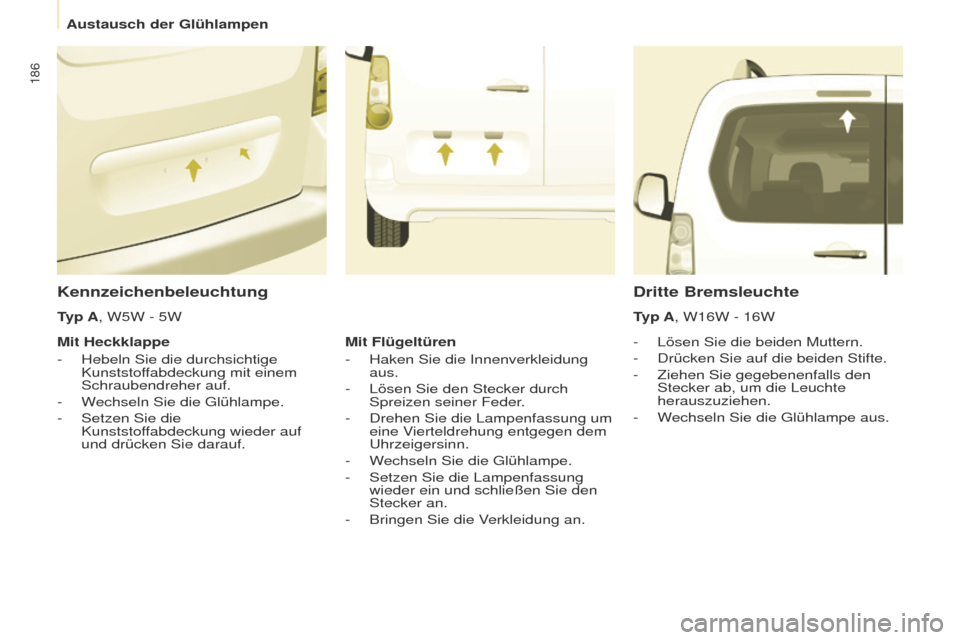

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
-
Drücken Sie auf die beiden Stifte.
-


Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.
-


W
echseln Sie die g lühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die
g
lühlampe.
-

Setzen Sie die
Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung
aus.
-


Lösen Sie den Stecker durch
Spreizen seiner Feder

.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
u

hrzeigersinn.
-

W

echseln Sie die
g
lühlampe.
-

Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.
-


Bringen Sie die V

erkleidung an.
Austausch der glühlampen

187
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

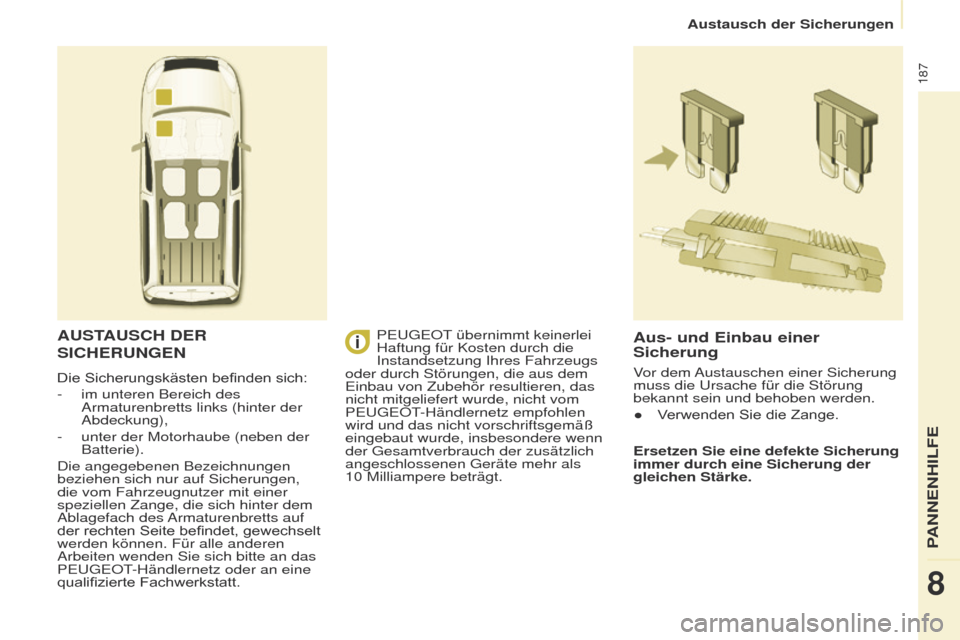

AUSTAUSCH DER
S ICHERUNGEN
Die Sicherungskästen befinden sich:
-
im unteren Bereich des
Armaturenbretts links (hinter der
Abdeckung),
-


unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen,
die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem
Ablagefach des

Armaturenbretts auf
der
rechten Seite befindet, gewechselt
werden können. Für alle anderen
Arbeiten wenden Sie sich bitte an das
P

euge O t
-Händlernetz oder an eine
qualifizierte

Fachwerkstatt.
Aus- und Einbau einer
Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
P
euge
O
t
übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
e

inbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
P
euge
O
t
-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der

g
esamtverbrauch der zusätzlich
angeschlossenen
g
eräte mehr als
10

Milliampere beträgt. Vor dem Austauschen einer Sicherung
muss die
u rsache für die Störung
bekannt sein und behoben werden.
● Verwenden Sie die Zange.
PANNeNHILFe
8
Austausch der Sicherungen

188
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

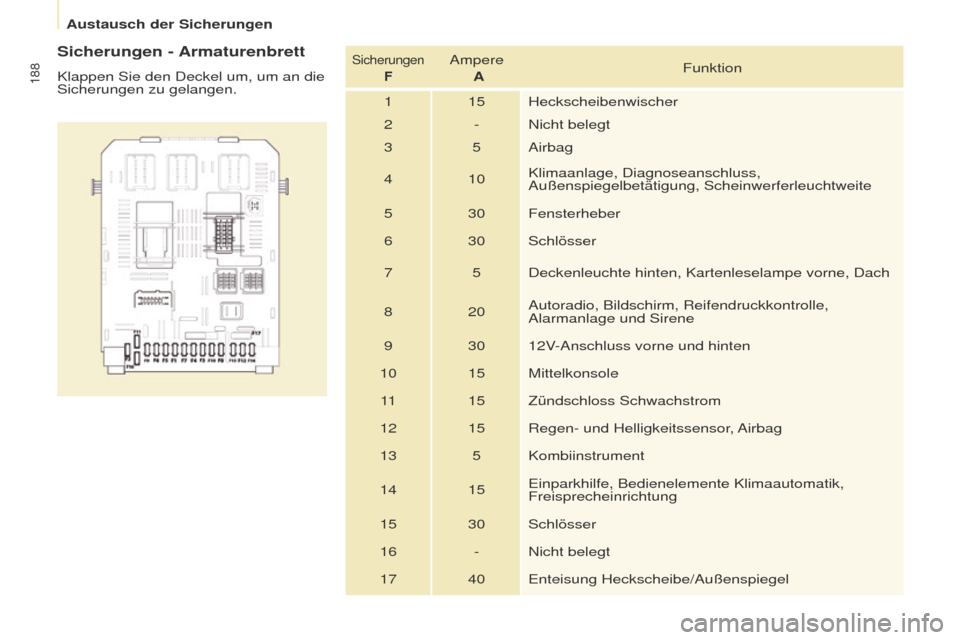

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
SicherungenFAmpere A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorne, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15
e

inparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40
e

nteisung Heckscheibe/Außenspiegel
Austausch der Sicherungen

189
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016
Sicherungen - Innenraum
Sicherungen FAmpere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
PANNeNHILFe
8
Austausch der Sicherungen

190
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

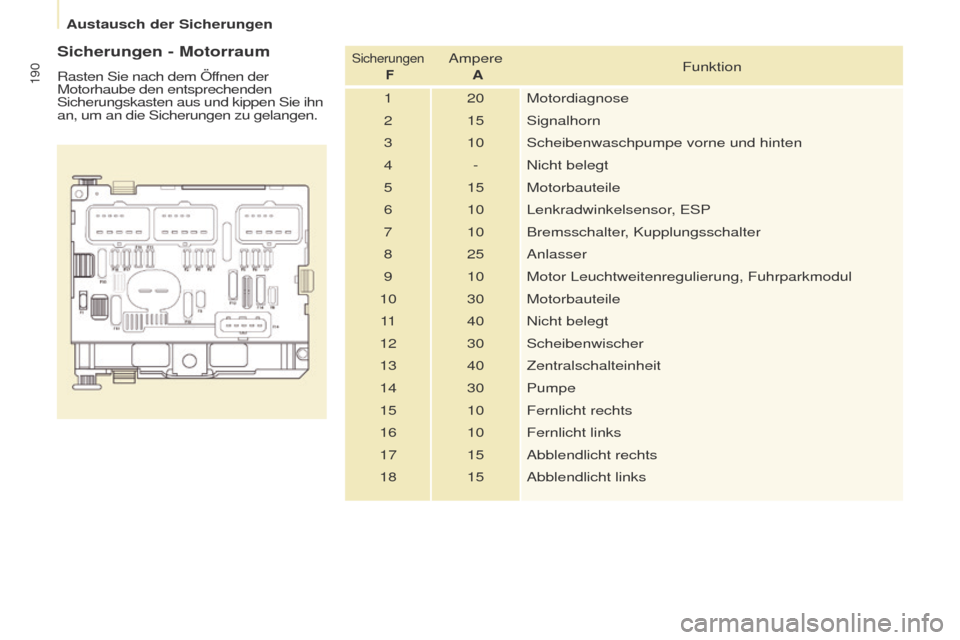

Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen FAmpere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 - Nicht belegt
5 15 Motorbauteile
6 10 Lenkradwinkelsensor,
e SP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Austausch der Sicherungen
