2017 Peugeot Partner Tepee Betriebsanleitung (in German)

+ +
39
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016

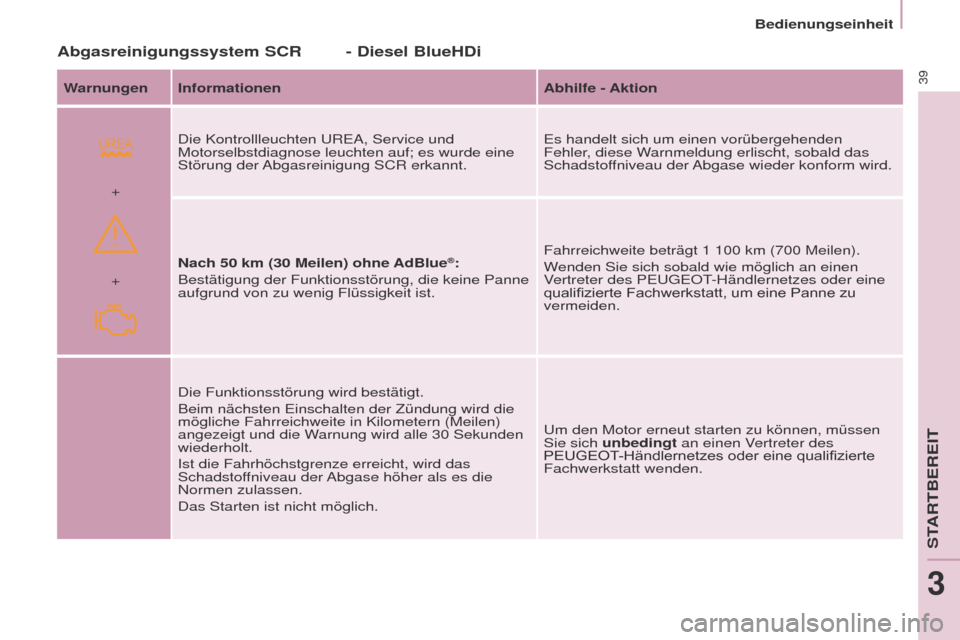

Abgasreinigungssystem SCR
Warnungen InformationenAbhilfe - Aktion
Die Kontrollleuchten u R e A, Service und
Motorselbstdiagnose leuchten auf; es wurde eine
Störung der Abgasreinigung SCR erkannt.
e

s handelt sich um einen vorübergehenden
Fehler, diese Warnmeldung erlischt, sobald das
Schadstoffniveau der Abgase wieder konform wird.
Nach 50
km (30 Meilen) ohne AdBlue
®:
Bestätigung der Funktionsstörung, die keine Panne
aufgrund von zu wenig Flüssigkeit ist. Fahrreichweite beträgt 1
100 km (700 Meilen).
Wenden Sie sich sobald wie möglich an einen
Vertreter des P euge O t
-Händlernetzes oder eine
qualifizierte

Fachwerkstatt, um eine Panne zu
vermeiden.
Die Funktionsstörung wird bestätigt.
Beim nächsten

e
inschalten der Zündung wird die
mögliche Fahrreichweite in Kilometern (Meilen)
angezeigt und die Warnung wird alle 30

Sekunden
wiederholt.
Ist die Fahrhöchstgrenze erreicht, wird das
Schadstoffniveau der Abgase höher als es die
Normen zulassen.
Das Starten ist nicht möglich.
u

m den Motor erneut starten zu können, müssen
Sie sich unbedingt an einen Vertreter des
PEUGEOT-Händlernetzes
oder eine qualifizierte
Fachwerkstatt wenden.
- Diesel BlueHDi
STARTBEREIT
3
Bedienungseinheit

40
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
KRAFTSTOFFTANKANZEIGEKÜHLFLÜSSIGKEITSTEMPERATUR
Der Zeiger steht vor dem roten
Bereich: temperatur normal.
Bei erschwerten Betriebsbedingungen
oder sehr warmer Witterung kann der
Zeiger in die Nähe des roten Bereichs
rücken. Was tun, wenn der Zeiger in den
roten Bereich eintritt:
Reduzieren Sie die geschwindigkeit oder lassen
Sie den Motor im Leerlauf laufen.
W
as tun, wenn die Warnleuchte aufleuchtet:
-

halten Sie sofort an und schalten Sie die

Zündung aus. Der Motorventilator kann noch
bis zu ca. 10
Minuten nachlaufen,
-

lassen Sie, bevor Sie den Füllstand der

Kühlflüssigkeit
prüfen, den Motor abkühlen
und füllen Sie bei Bedarf Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht, beachten


Sie bitte folgende Ratschläge, um Verbrühungen
zu vermeiden:
-

warten Sie nach
Abstellen des Motors
mindestens eine Stunde, bevor Sie weitere
Schritte unternehmen,
-

schrauben Sie den V
erschluss um eine
Vierteldrehung auf, um den Druck wieder
absinken zu lassen,
-

sobald der Druck wieder abgesunken

ist, prüfen Sie den Füllstand am
Ausdehnungsgefäß,
-

entfernen Sie bei Bedarf den V
erschluss
ganz, um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, lassen
Sie das Problem vom P
euge O t
-Händlernetz

oder
von einer qualifizierten Fachwerkstatt
überprüfen.
Mehr dazu finden Sie in Abschnitt 7, Absatz "Füllstände".
Näheres

dazu

finden

Sie

in

Abschnitt 7,

u
nterabschnitt
"Kraftstoff".
Der Kraftstoffstand wird jedes Mal
geprüft, wenn der Zündschlüssel auf
"Zündung ein" gedreht wird.
Steht die
tankanzeige bei:
-


1: ist der tank voll, er fasst ca. 60
Liter.
- 0: ist die Reserve angebrochen,
die Warnleuchte leuchtet
ununterbrochen. Die Reserve
beträgt
beim ersten
Aufleuchten
der
W

arnleuchte ca. 8 Liter.
Bedienungseinheit

41
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
ABGASENTGIFTUNG
eOBD (european On
Board Diagnosis) ist ein
bordeigenes europäisches
Diagnosesystem, das unter
anderem die Normen der
für folgende Schadstof
fe zulässigen
e

missionen erfüllt:
-

CO (Kohlenmonoxid),
-


HC (unverbrannte
Kohlenwasserstof

fe),
-

NOx (Stickoxide), die von
Lambdasonden hinter dem
Katalysator registriert werden,
-


Partikel.
REIFENFÜLLDRUCKÜBERWACHUNG
Dieses System
überwacht permanent
den Druck der vier
Reifen sobald das
Fahrzeug in Bewegung
ist.
Drucksensoren
befinden sich im Ventil
eines jeden Reifens (ausgenommen im e

rsatzrad).
Das System löst eine Warnung aus
sobald es den Fülldruckabfall von
einem oder mehreren Reifen erkennt.
Die Reifenfülldrucküberwachung
ist eine Fahrhilfe und entbindet
den Fahrer nicht von seiner
Überwachungspflicht.
Der Fahrer wird durch das
Aufleuchten

dieser

Warnleuchte

im Kombiinstrument auf
Funktionsstörungen dieser
Abgasentgiftungsanlage hingewiesen.
Im


Fall

des

Aufleuchtens


dieser

W

arnleuchte, lassen Sie das
System von einem Vertreter des
P
euge
O
t
-Händlernetzes oder von
einer


qualifizierten

Fachwerkstatt

überprüfen. Dieses System befreit Sie nicht
von der monatlichen Kontrolle des
Reifenfülldrucks (einschl. der des
e

rsatzrades) sowie vor einer langen
Fahrstrecke.
Fahren mit zu niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, führt
zu einer vorzeitigen Abnutzung der
Reifen, insbesondere bei erschwerten
Bedingungen (hohe Last, erhöhte
g

eschwindigkeit, lange Strecke).Fahren mit zu niedrigem
Reifendruck erhöht den
Kraftstoffverbrauch.
Die Reifendruck-Sollwerte für
Ihr Fahrzeug sind auf dem
Reifendruckaufkleber angegeben.
Siehe Abschnitt 9,
u nterabschnitt
"Kenndaten")
Der Druck der Reifen muss "im
kalten Zustand" überprüft werden
(Fahrzeugstillstand seit 1
Stunde oder
nach einer mit mäßiger
g eschwindigkeit
gefahrenen Strecke von unter 10
km).
Andernfalls, 0,3
bar zu den auf dem
Aufkleber angegebenen Werten
addieren.
StARtBeReIt
3
Bedienungseinheit

42
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
Die Warnung bleibt bis zur
erneuten Auffüllung, der Reparatur
oder dem Austausch des oder der
betroffenen Reifen bestehen.
Das
e rsatzrad ("Notrad" oder
Stahlfelge) besitzt keinen Sensor.
Funktionsstörung
Warnung unzureichender
Fülldruck
Der erkannte Druckverlust führt
nicht immer zu einer sichtbaren
Verformung des Reifens.
Begnügen Sie sich nicht mit einer
bloßen Sichtkontrolle.Feststellbar durch das ununterbrochene
Aufleuchten
dieser Kontrollleuchte, in V

erbindung mit einem akustischen
Signal und, je nach Ausstattung, dem
e

rscheinen einer Meldung.Das Blinken, dann das
ununterbrochene Aufleuchten der Kontrollleuchte für unzureichenden


Fülldruck zusammen mit dem
Aufleuchten
der Service-Kontrollleuchte und,
je nach

Ausstattung, dem e rscheinen einer
Meldung, zeigt eine Funktionsstörung des
Systems an.
In diesem Fall ist die Reifendrucküberwachung
nicht mehr gewährleistet.
Bei einer an einem einzelnen Reifen
festgestellten Anomalie, ermöglicht
das Piktogramm oder die angezeigte
Meldung, je nach Ausstattung, diesen
zu
identifizieren.
-

V
erringern Sie sofort die
g

eschwindigkeit, vermeiden Sie
Lenkradbewegungen und abruptes
Bremsen.
-

Bringen Sie Ihr Fahrzeug
baldmöglichst zum Stehen, sobald
es die V

erkehrsverhältnisse
zulassen.
-

Bei einer Reifenpanne,
benutzen Sie das provisorische
Reifenpannenset oder das
e

rsatzrad (je nach Ausstattung),
oder
-


wenn Sie über einen Kompressor
verfügen, z.B. derjenige des
provisorischen Reifenpannensets,
kontrollie

ren Sie im kalten Zustand
den Druck der vier Reifen,
oder
-


falls es nicht möglich ist, diese
Kontrolle sofort durchzuführen,
fahren Sie vorsichtig mit reduzierter
g

eschwindigkeit. Diese Warnung erscheint auch,
wenn mindestens eines der
Räder keinen Sensor besitzt
(z.B.
e rsatzrad ("Notrad" oder
Stahlfelge)).
Wenden Sie sich an einen Vertreter
des P
euge O t
-Händlernetzes oder
eine

qualifizierte Fachwerkstatt, um
das System zu überprüfen oder

,
nach einer Reifenpanne, den Reifen
wieder auf der mit einem Sensor
ausgestatteten Originalfelge zu
montieren.
Bedienungseinheit

43
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
REIFENDRUCKÜBERWACHUNG MIT REINITIALISIERUNG
System zur automatischen Kontrolle
des Reifendrucks während der Fahrt.
Sobald das Fahrzeug in Bewegung
ist, überwacht das System den
Reifendruck der vier Reifen.
e
s vergleicht die von den
Raddrehzahlsensoren
gelieferten Informationen mit den
Referenzwerten, die nach jeder
Neueinstellung des Reifendrucks
oder nach einem Radwechsel neu
initialisiert werden müssen.
Das System löst einen Alarm aus
sobald es den Reifendruckabfall von
einem oder mehrerer Reifen erkennt. Das System der
Reifendruckerkennung ersetzt
nicht die W
achsamkeit des
Fahrers.
Das System ist kein
e rsatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
e

rsatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
g

eschwindigkeit, lange Strecke).Das Fahren bei niedrigem
Reifendruck erhöht den
Kraftstoffverbrauch. Die für Ihr Fahrzeug
vorgeschriebenen
Reifendruckwerte stehen auf dem
Reifendruck-Aufkleber.
Zusätzliche Informationen zum
Thema
Kenndaten finden Sie im
entsprechenden Abschnitt.
Der Reifendruck muss bei "kalten"
Reifen kontrollie

rt werden (Fahrzeug
unbenutzt seit 1
Std. oder nach
einer Strecke von weniger als
10
km, gefahren mit gemäßigter
g

eschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3
bar zu den auf dem Aufkleber
genannten Werten addieren.
StARtBeReIt
3
Bedienungseinheit

44
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
Warnung niedriger Reifendruck
Sie wird durch das konstante
Aufleuchten dieser Kontrollleuchte angezeigt, zusammen mit einem


akustischen Signal und, je nach
Ausstattung, der Anzeige einer Meldung.
Bevor Sie das System neu
initialisieren, stellen Sie sicher,
dass der Druck der vier Reifen
den Nutzungsbedingungen des
Fahrzeugs angepasst ist und den auf
dem Reifendruck-Aufkleber stehenden
e

mpfehlungen entspricht.
Der Reifendruckalarm ist nur
zuverlässig, wenn die Neuinitialisierung
des Systems mit richtig angepassten
Reifendruck der vier Reifen verlangt
wird.
Das System der Reifendruckerkennung
gibt keine Meldung, wenn der Druck
zum Zeitpunkt der Neuinitialisierung
falsch ist.
Der erkannte Reifendruckverlust
führt nicht immer zu einer
sichtbaren Verformung des
Reifens.
Begnügen Sie sich nicht nur mit einer
Sichtprüfung. Die Warnung bleibt bis zur
Neuinitialisierung der Anlage
bestehen.
F

Reduzieren Sie sofort die g

eschwindigkeit, vermeiden
Sie Lenkmanöver und abruptes
Bremsen.
F

Halten Sie sofort an, sofern es die
V

erkehrsbedingungen erlauben. F

W

enn Sie einen Kompressor
besitzen, z. B. den aus dem
provisorischen Reifenpannenset,
führen Sie eine Kaltprüfung der vier
Reifen durch.
F

W

enn es nicht möglich ist, diese
Kontrolle sofort durchzuführen,
fahren Sie vorsichtig mit
verringerter
g
eschwindigkeit.
oder
F

Bei einer Reifenpanne
verwenden Sie das provisorische
Reifenpannenset oder das
e

rsatzrad (je nach Ausstattung).
Neuinitialisierung
es ist notwendig, das System nach
jeder e instellung des Reifendrucks
eines oder mehrerer Reifen oder aber
nach Wechsel eines oder mehrerer
Räder neu zu initialisieren.
Bedienungseinheit

45
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
Die Abfrage zur Reinitialisierung des Systems erfolgt über das Menü de\
r
Fahrzeugkonfiguration, bei eingeschalteter Zündung und Fahrzeug im Stand:
-

bei mit einem Bildschirm ausgestatteten Fahrzeugen über das
Konfigurationsmenü

des Fahrzeugs,
-

bei Fahrzeugen ohne Bildschirm über den Knopf auf dem
Armaturenbrett.
Bildschirm A
F

Drücken Sie auf die taste
MENU,
um zum Hauptmenü zu gelangen.
F
Drücken Sie die tasten "

5" oder
" 6 " um das Menü "Fahrz. konfig.",
auszuwählen, um bestätigen Sie
dann durch Drücken der
taste

OK.
F

Drücken Sie die tasten "
5" oder
"6" um das Menü "Reinitial.
Reifen", auszuwählen und
bestätigen Sie dann durch Drücken
der
t
aste OK

.


e ine Meldung erscheint, um die
Anfrage zu bestätigen.
F

Bestätigen Sie durch Drücken der

taste

OK. Bildschirm C
F

Drücken Sie auf die taste
MENU,
um zum Hauptmenü zu gelangen.
F

Drücken Sie die tasten
"

5" oder "6" um das
Menü "Personalisierung-
Konfiguration", auszuwählen, um
bestätigen Sie dann durch Drücken
der
t
aste OK

.
F

Drücken Sie die tasten "
5"
oder "6", um das Menü
"Fahrzeugparameter definieren"
auszuwählen und bestätigen Sie
dann durch Drücken der
taste

OK.
F

Drücken Sie die tasten "
5"
oder "6", um das Menü "Reifen
aufpumpen", dann das Menü
"Reinitialisierung" und bestätigen
Sie dann durch Drücken der
taste

OK.


e ine Meldung bestätigt die
Reinitialisierung. Touchscreen
F

Drücken Sie auf die taste
MENU.
F

Wählen Sie das Menü "
Fahren"
aus.
F

Auf der Sekundärseite wählen Sie
"

Initialisierung Reifenfülldruck"
aus.
e

s erscheint eine Meldung, um die
Reinitialisierungsanfrage zu bestätigen.
F

Wählen Sie "
Ja" oder "Nein" und
bestätigen Sie.
e

ine Meldung bestätigt die
Reinitialisierung.
StARtBeReIt
3
Bedienungseinheit

46
Partner2VP_de_Chap03_Pret-a-partir_ed02-2016Partner2VP_de_Chap03_Pret-a-partir_ed02-2016
Die neuen gespeicherten
Druckparameter werden vom System
als Referenzwerte betrachtet.Die Reifendruckwarnung ist
nur zuverlässig, wenn die
Reinitialisierung des Systems
mit ordnungsgemäß angepasstem
Reifendruck der vier Reifen verlangt
wird.
Nach jeder Maßnahme am
System, ist es erforderlich, den
Reifendruck der vier Reifen
zu prüfen und dann deren
Neuinitialisierung durchzuführen.
Schneeketten
Das System darf nicht nach
der Montage oder Demontage von
Schneeketten reinitialisiert werden.
Knopf Armaturenbrett
F
Drücken Sie lang auf diesen Knopf.
e

in akustisches Signal mit hohem
ton
bestätigt die Reinitialisierung.
e
in akustisches Signal mit tiefem
ton
zeigt an, dass die Reinitialisierung
nicht vorgenommen wurde.
Funktionsstörung
Das blinkende, dann das konstante
Aufleuchten der Reifendruck-Warnleuchte zusammen

mit dem
Aufleuchten
der
Service-Kontrollleuchte weisen auf eine


Funktionsstörung des Systems hin.
In diesem Fall wird die Überwachung des
Reifendrucks nicht mehr gewährleistet.
Lassen Sie das System vom P
euge O t
-
Händlernetz

oder von einer qualifizierten
Fachwerkstatt überprüfen.
Bedienungseinheit
