2017 Peugeot Partner Инструкция по эксплуатации (in Russian)

23
Открывающиеся элементы кузова
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
Практические советы
Длинномерные предметы и грузы
допускается перевозить с открытой
правой створкой. Левая створка при этом
должна оставаться запертой при помощи
расположенного снизу шпингалета желтого
цвета. На эту створку нельзя опирать
перевозимые грузы.
Вождение автомобиля с открытой
правой створкой - это всего лишь
допущение. Вы обязаны при этом принять
предусмотренные правилами меры, чтобы
обозначить себя для других участников
движения.
ЗАДНИЕ РАСПАшНЫЕ ДВЕРИ
Снар
ужи
Потяните за рычаг, чтобы открыть правую
створку.
Закрывать двери начинайте с правой
створки, затем закройте левую.
Чтобы их открыть, потяните на себя за
ручку. Створки задней двери асимметричны
(2/3 - 1/3), меньшая из них расположена с
правой стороны.
Створки оборудованы центральным замком. На автомобилях с поднимающейся
дверцей задка задний бампер усилен,
что позволяет пользоваться им, как
ступенью, при посадке в автомобиль.
Будьте внимательны, когда с шаровой
опорой ТСУ соединен прицеп - она
может помешать открытию задних
распашных дверей. Вам придется
убрать ее.
ПОДГОТОВКА К ДВИЖЕНИЮ
3

24
Открывающиеся элементы кузова
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016

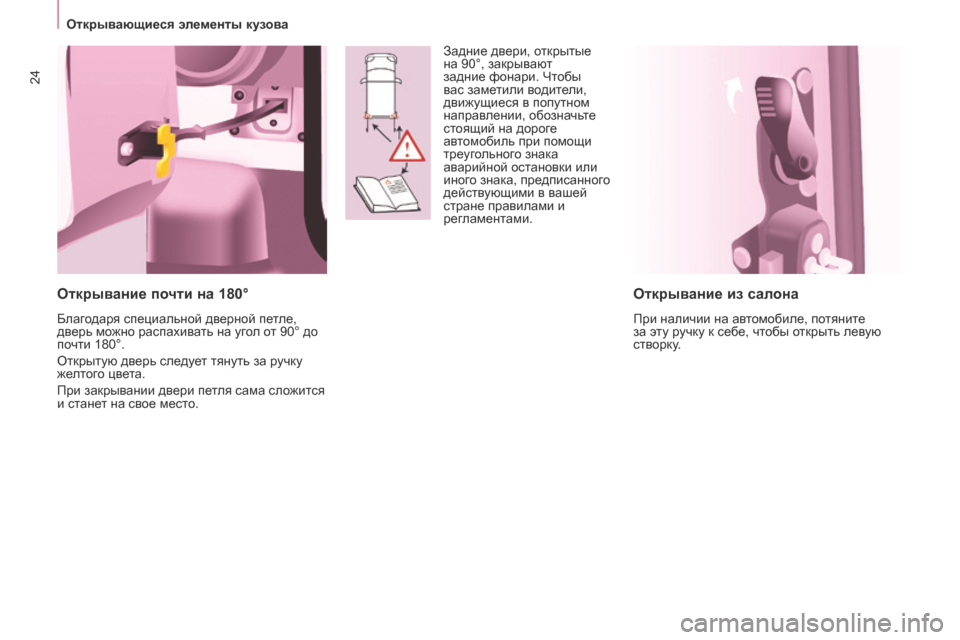

Открывание из салона
При наличии на автомобиле, потяните
за эту ручку к себе, чтобы открыть левую
створку.
Открывание почти на 180°
Благодаря специальной дверной петле,
дверь можно распахивать на угол от 90° до
почти 180°.
Открытую дверь следует тянуть за ручку
желтого цвета.
При закрывании двери петля сама сложится
и станет на свое место.Задние двери, открытые
на 90°, закрывают
задние фонари. Чтобы
вас заметили водители,
движущиеся в попутном
направлении, обозначьте
стоящий на дороге
автомобиль при помощи
треугольного знака
аварийной остановки или
иного знака, предписанного
действующими в вашей
стране правилами и
регламентами.

25
Открывающиеся элементы кузова
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
ОТКРЫВАЮЩАЯСЯ СЕКцИЯ В КРЫшЕ
Опорная штанга
Для перевозки длинномерных грузов,
выходящих за пределы грузового отделения
через открывающуюся секцию крыши,
предусмотрена опорная штанга.
Чтобы повернуть штангу, поднимите рычаг.
Поворачивайте штангу, пока она не коснется
стойки двери.
Поддерживая размещаемый груз,
приподнимите его и одной рукой установите
штангу на место.
Нажмите на ручку фиксатора книзу так,
чтобы преодолеть точку сопротивления и
убедитесь, что штанга надежно закреплена,
после чего надежно закрепите груз.Задний бампер имеет усиленную
конструкцию и может служить
ступенью при посадке в салон.
Запрещается вести автомобиль с
незакрепленной опорной штангой.
Боковые кронштейны можно использовать
для закрепления грузов.
-
опу
стите черный конец рычага, чтобы
запереть люк.
Люк, закрытый на запор, прочно прилегает
к уплотнительной прокладке, обеспечивая
полную непроницаемость и шумоизоляцию.
Чтобы закрыть секцию:
-

у

бедитесь, что опорная штанга
закреплена,
-

опу

стите крышку люка,
-

нажимая на крышк

у люка (книзу),
захватите оба витка пружины и вставьте
крючок в ушко,
Открывающаяся секция в задней части
крыши имеется только на автомобилях со
створчатыми задними дверями.
Чтобы открыть секцию в крыше:
-

по

днимите черный конец рычага,
-

ослабь

те давление на рычаг, нажав для
этого на крышку люка (книзу) и снимите
крючок,
-
по
днимите крышку люка,
-

прео

долев точку сопротивления,
зафиксируйте крышку на упорах.
Никогда не отправляйтесь в поездку, не
убрав упоры на место. Запрещается прикреплять грузы к
открывающейся секции крыши.
Задние двери закрываются только при
установленной на место опорной штанге.
При вождении автомобиля с открытой
секцией в крыше, помните о ней, проезжая
места с ограниченной высотой.
Не допускайте, чтобы перевозимые грузы
опирались на задние двери.
Соблюдайте предписанные правилами меры
предосторожности в части оповещения
других участников дорожного движения.
Открытую секцию в крыше используейте
только на коротких расстояниях.
ПОДГОТОВКА К ДВИЖЕНИЮ
3

26
Открывающиеся элементы кузова
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
ЗАДНЯЯ ДВЕРцА
Открыв
ание
Из салона
(аварийное отпирание замка)
В случае выхода из строя центрального
замка дверцу задка можно открыть из
салона.
Вставьте тонкую отвертку в отверстие
между дверцей и полом. Чтобы отпереть
замок, отведите защелку влево и откройте
дверцу.
Снаружи
Замок дверцы запирается и отпирается при
помощи пульта дистанционного управления.
Чтобы открыть, нажмите на замок под
декоративным молдингом и поднимите
дверцу.
Дверца оснащена ручкой-петлей, за которую
следует потянуть, чтобы закрыть ее.
При закрытии придерживайте дверцу до
равновесной середины ее хода, после
чего подтолкните ее так, чтобы она плотно
закрылась.

27
Открывающиеся элементы кузова
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
Запертые замки могут оказаться
серьезным препятствием для
спасателей в случае дорожно-
транспортного происшествия.
цЕНТРАЛЬНЫЙ ЗАМОК
К
абина и грузовое отделение
Грузовое отделение
Запирание замков на движущемся
автомобиле
По достижении автомобилем скорости
10 км/ч после трогания с места срабатывает
система автоматического запирания
замков. При этом раздается характерный
щелчок сработавших механизмов замков.
Расположенная на панели приборов
контрольная лампа горит.
Открытие любой двери во время движения
влечет за собой отпирание всех замков.
Защита от агрессии
При первом нажатии происходит
запирание замков передних и
задних дверей, если они плотно
закрыты.
При в
тором нажатии срабатывает
отпирание всех замков.
Выключатель центрального замка не
работает, если автомобиль перед этим был
заперт пультом дистанционного управления
или ключом снаружи. Активирование / отключение
функции
Чтобы активировать или отключить
функцию, включите зажигание
и сделайте продолжительное
нажатие на эту кнопку.
Сигнализатор незакрытой двери При загорании этой контрольной
лампы проверьте, плотно ли
закрыты все открывающиеся
элементы кузова.
Замок грузового отделения
можно запирать и отпирать при
помощи пульта дистанционного
управления независимо от замка
кабины.
Возможность отпереть двери изнутри
автомобиля сохраняется всегда.
Светодиод контрольной лампы:
-

миг

ает при запирании автомобиля на
остановке с выключенным двигателем,
-

г

орит, когда автомобиль заперт, а также
при включении зажигания.
ПОДГОТОВКА К ДВИЖЕНИЮ
3

28
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
Оборудование места водителя

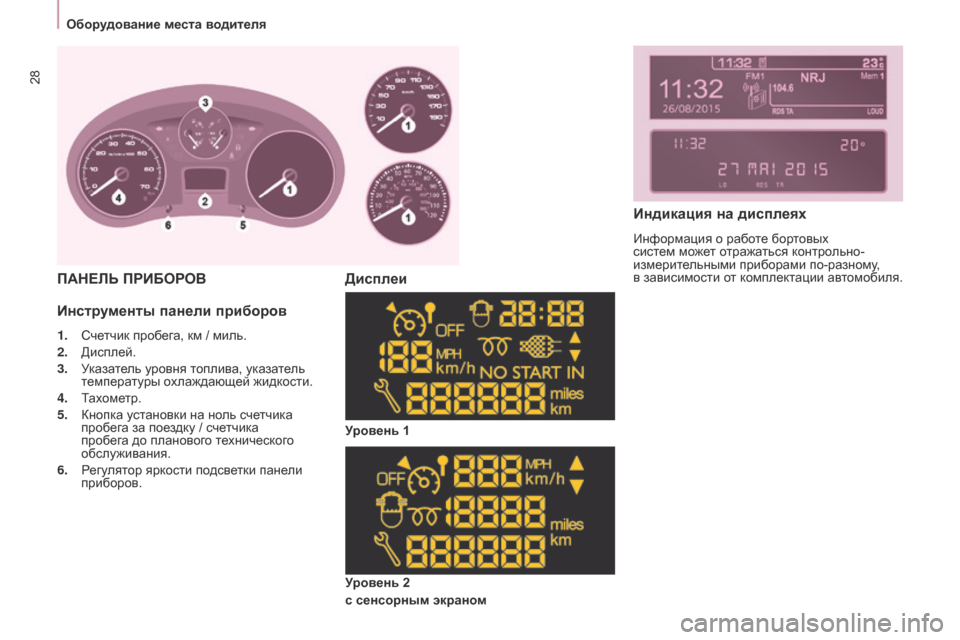

ПАНЕЛЬ ПРИБОРОВ
Инстр
ументы панели приборов
1. Счетчик пробега, км / миль.
2.
Дисплей.
3.


У
казатель уровня топлива, указатель
температуры охлаждающей жидкости.
4.

Т
ахометр.
5.

Кнопк
а установки на ноль счетчика
пробега за поездку / счетчика
пробега до планового технического
обслуживания.
6.

Р
егулятор яркости подсветки панели
приборов.
Дисплеи
Уровень 1
Уровень 2
с сенсорным экраном
Индикация на дисплеях
Информация о работе бортовых
систем может отражаться контрольно-
измерительными приборами по-разному,
в

зависимости
от комплектации автомобиля.

29
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
Оборудование места водителя
центральная консоль с дисплеем
Панель приборов без дисплея
-
Пов
ерните ручку влево: появится выбор
24-х и 12-часовой индикации.
-

Пов
ерните ручку вправо и выберите
24-х или 12-часовую индикацию.
-

Пов
ерните ручку влево чтобы закончить
настройку часов.
Если больше не предпринимать никаких
действий, примерно через 30 секунд
дисплей вернется к текущей индикации.
ДАТА И ВРЕМЯ
ц
ентральная
консоль без дисплея
Настройка времени на часах
осуществляется левой ручкой
панели. Индикация времени зависит
от варианта исполнения и
комплектации автомобиля.
Календарь можно настраивать
только на моделях с
полнотекстовой индикацией даты.
-

Пов

ерните ручку влево: индикация
минут начнет мигать.
-

Пов

ерните ручку вправо для перевода
индикатора минут вперед (при
удержании ручки происходит быстрая
смена индикации).
-

Пов

ерните ручку влево: индикация
часов начнет мигать.
-

Пов

ерните ручку вправо для перевода
индикатора часов вперед (при
удержании ручки происходит быстрая
смена индикации).
ПОДГОТОВКА К ДВИЖЕНИЮ
3

30
Partner-2-Vu_ru_Chap03_Pret-a-partir_ed02-2016
Оборудование места водителяДисплей C
Нажмите на кнопку МЕНЮ.
Перемещая стрелки, выберите
функцию ПЕРСОНАЛЬНЫЕ
НАСТРОЙКИ.
Нажмите, чтобы подтвердить
выбор. Перемещая стрелки, выберите
функцию
НАСТРОЙКА
ДИСПЛЕЯ .
Нажмите, чтобы подтвердить
выбор.
При помощи стрелок выберите
функцию НАСТРОЙКА ДАТЫ И
ВРЕМЕНИ. Нажмите, чтобы подтвердить
выбор.
Настройте поочередно все
параметры и подтвердите
нажатием на OK.
Затем выберите на дисплее
закладку OK и подтвердите
выбор.
