2017 Peugeot Partner Инструкция по эксплуатации (in Russian)

159
Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016
Блок предохранителей в моторном
отсеке
Поднимите капот, снимите с фиксаторов
и извлеките соответствующий блок с
предохранителями.
Предохранитель № F Номинальный ток
A Защищаемая цепь
1
20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 20 Светодиоды L
e D.
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система
e SC
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ парктроника
10 30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный блок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена электрического предохранителя

160
Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

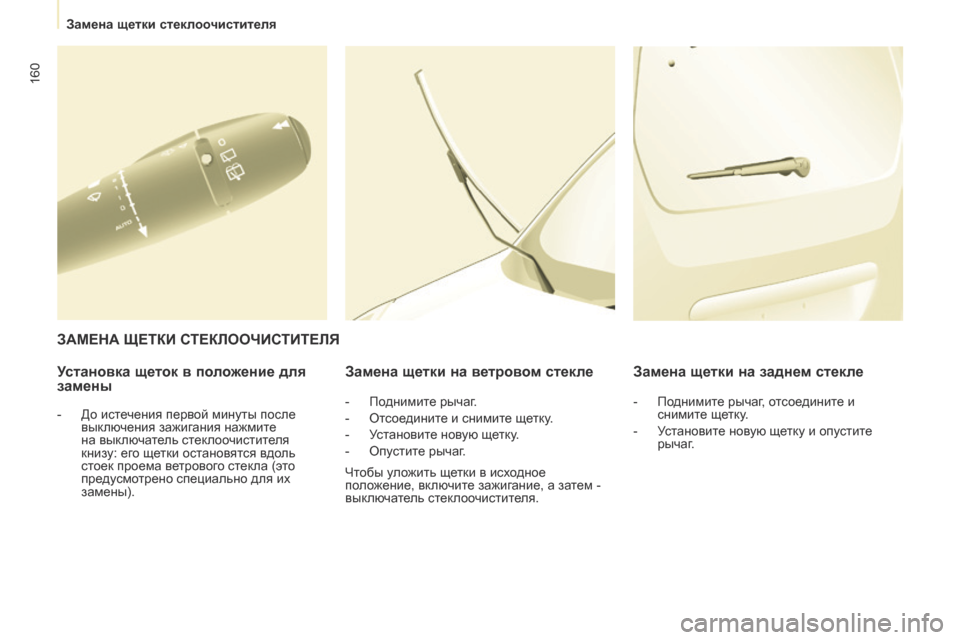

Установка щеток в положение для
заменыЗамена щетки на ветровом стекле Замена щетки на заднем стекле
З АМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
- До истечения первой минуты после
выключения зажигания нажмите
на выключатель стеклоочистителя
книзу: его щетки остановятся вдоль
стоек проема ветрового стекла (это
предусмотрено специально для их
замены). -
По днимите рычаг.
- От соедините и снимите щетку.
-

У
становите новую щетку.
-

Опу
стите рычаг.
Чтобы уложить щетки в исходное
положение, включите зажигание, а затем -
выключатель стеклоочистителя. -
По днимите рычаг, отсоедините и
снимите щетку.
-

У
становите новую щетку и опустите
рычаг.
Замена щетки стеклоочистителя

161
Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

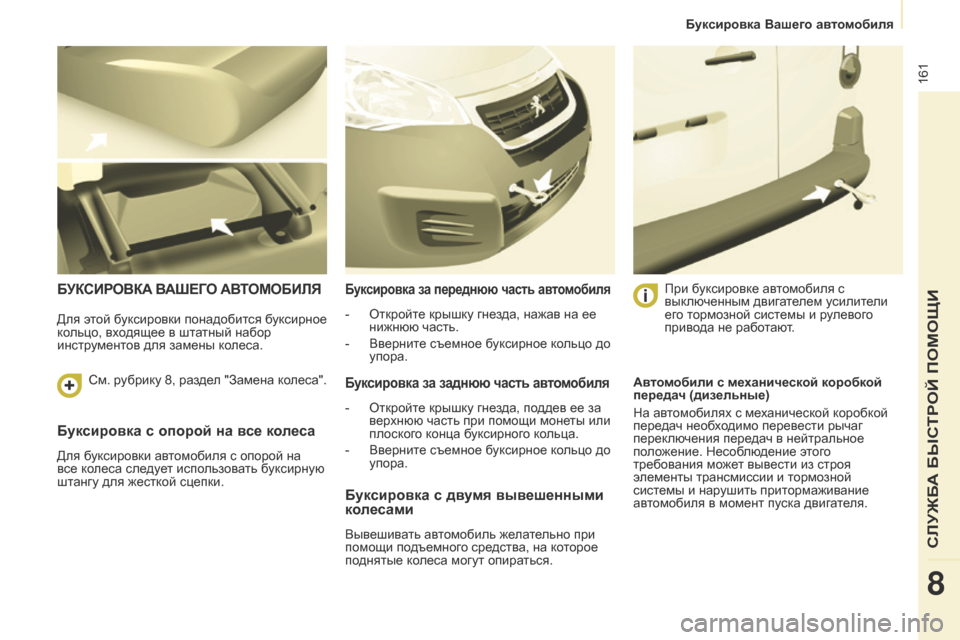

Буксировка с опорой на все колеса
Для буксировки автомобиля с опорой на
все колеса следует использовать буксирную
штангу для жесткой сцепки.
БУКСИРОВКА ВА ш ЕГО АВТОМОБИЛЯБуксировка за переднюю часть автомобиля
- Откройте крышку гнезда, нажав на ее
нижнюю часть.
-

Вв
ерните съемное буксирное кольцо до
упора.
Буксировка за заднюю часть автомобиля
- Откройт е крышку гнезда, поддев ее за
верхнюю часть при помощи монеты или
плоского конца буксирного кольца.
-

Вв
ерните съемное буксирное кольцо до
упора.
При б
уксировке автомобиля с
выключенным двигателем усилители
его тормозной системы и рулевого
привода не работают.
Буксировка с двумя вывешенными
колесами
Вывешивать автомобиль желательно при
помощи подъемного средства, на которое
поднятые колеса могут опираться.
Для этой буксировки понадобится буксирное
кольцо, входящее в штатный набор
инструментов для замены колеса.
Автомобили с механической коробкой
передач (дизельные)
На автомобилях с механической коробкой
передач необходимо перевести рычаг
переключения передач в нейтральное
положение. Несоблюдение этого
требования может вывести из строя
элементы трансмиссии и тормозной
системы и нарушить притормаживание
автомобиля в момент пуска двигателя.
См. рубрику 8, раздел "Замена колеса".
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Буксировка Вашего автомобиля

162

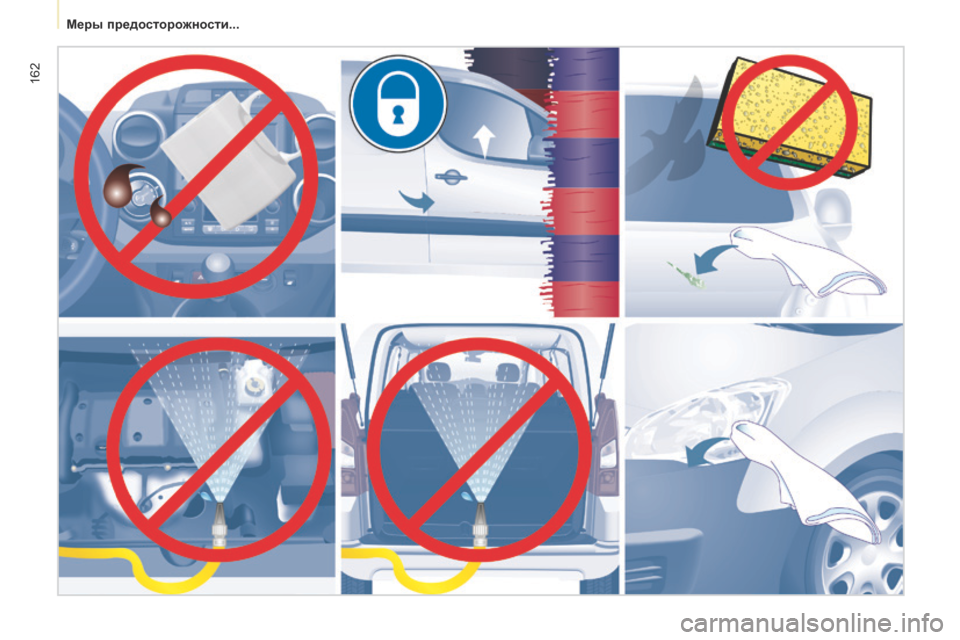

Меры предосторожности...
Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

163
Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

164
Partner-2-Vu_ru_Chap09_Caract-technique_ed02-2016

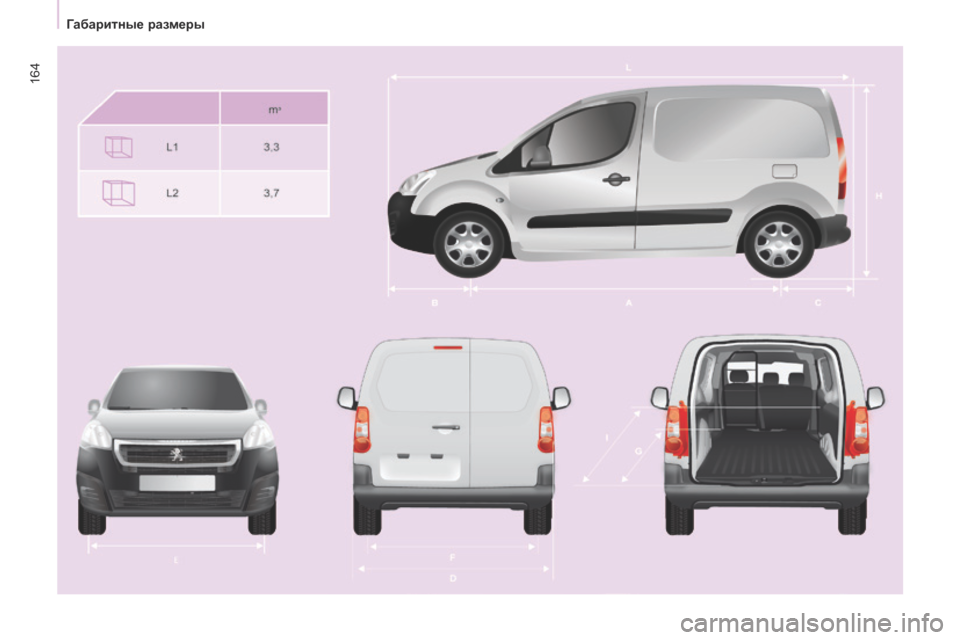

Габаритные размеры

165
Partner-2-Vu_ru_Chap09_Caract-technique_ed02-2016
Короткий - L1Длинный - L2
625 850750
L Габаритная длина 43804628
H Габаритная высота 1805-1834
A Колесная база 2728
B Передний свес 925
C Задний свес 727975
D Ширина по кузову: без зеркал
1810
с зеркалами 2112
eКо

лея передних колес 1505
F Колея задних колес 1554
gПо

лезная длина заднего пола 18002050
I
Полезная длина со сложенным сиденьем
пассажира3000 3250

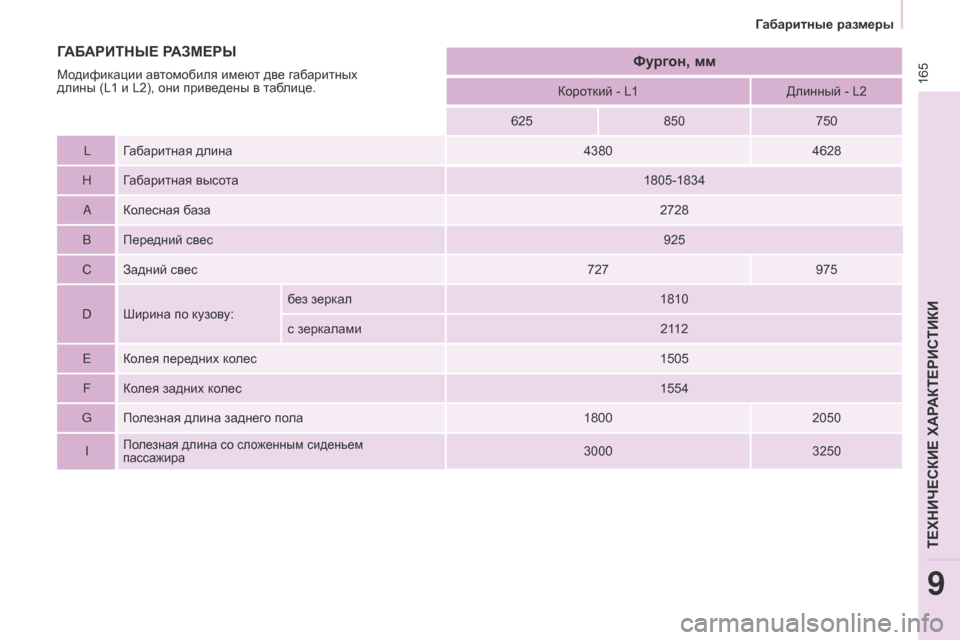

ГАБАРИТНЫЕ РАЗМЕРЫФу
ргон, мм
Модификации автомобиля имеют две габаритных
длины (L1 и L2), они приведены в таблице.
Габаритные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
9

166
Partner-2-Vu_ru_Chap09_Caract-technique_ed02-2016

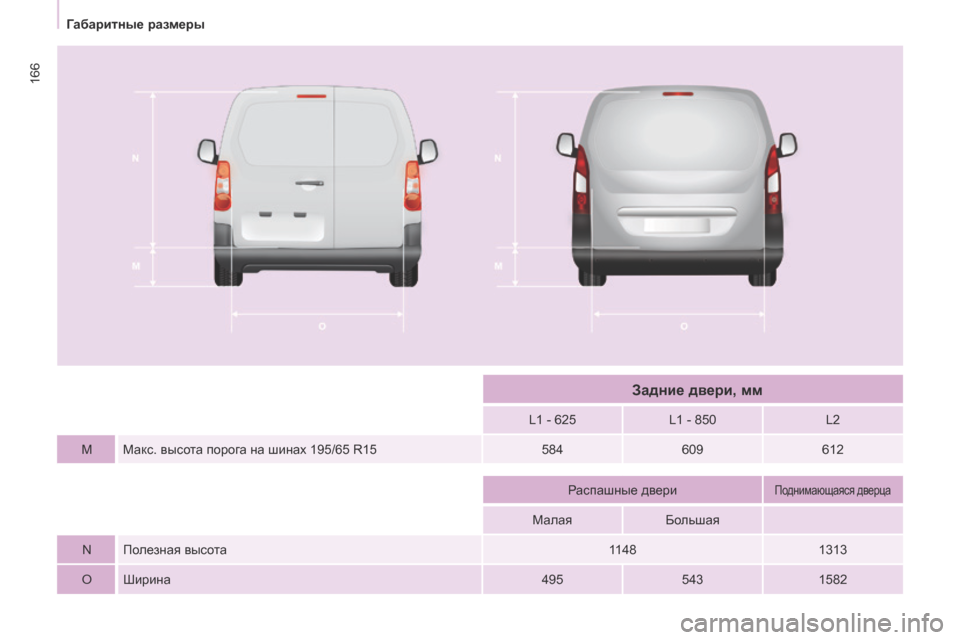

L1 - 625L1 - 850 L2
M Макс. высота порога на шинах 195/65 R15 584609612
Распашные двери
Поднимающаяся дверца
Малая Большая
N Полезная высота 11481313
oШирина 4955431582
Задние двери, мм
Габаритные размеры
