31
308_pl_Chap01_instruments-de-bord_ed01-2016

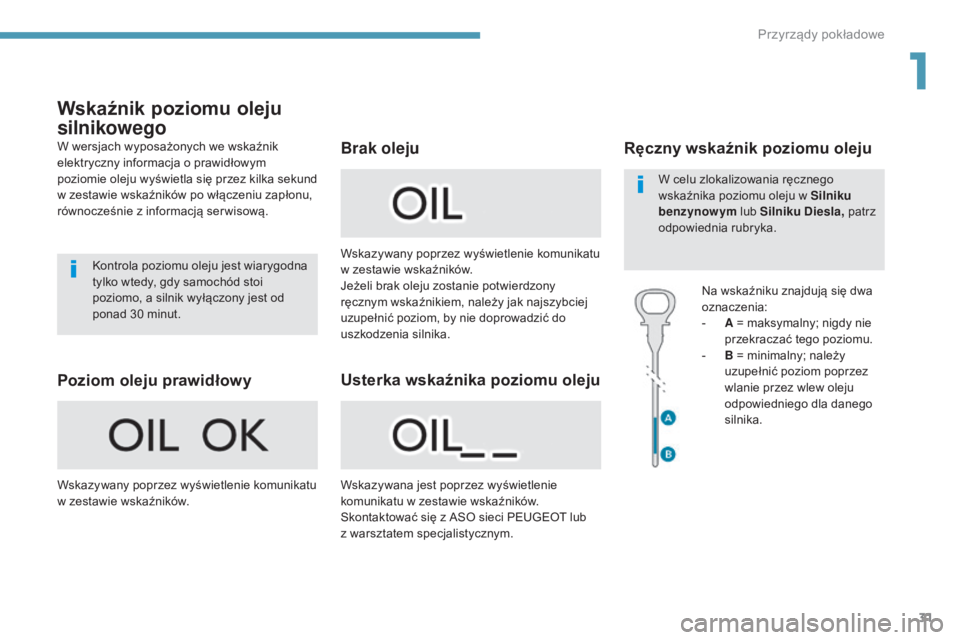

Wskaźnik poziomu oleju
silnikowego
W wersjach wyposażonych we wskaźnik
elektryczny informacja o prawidłowym
poziomie oleju wyświetla się przez kilka sekund
w zestawie wskaźników po włączeniu zapłonu,
równocześnie z informacją ser wisową.Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników. Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Wskazywana jest poprzez wyświetlenie
komunikatu w zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.Ręczny wskaźnik poziomu oleju
Na wskaźniku znajdują się dwa
oznaczenia:
-

A
= maksymalny; nigdy nie
przekraczać tego poziomu.
-

B
= minimalny; należy
uzupełnić poziom poprzez
wlanie przez wlew oleju
odpowiedniego dla danego
silnika.
W celu zlokalizowania ręcznego
wskaźnika poziomu oleju w Silniku
benzynowym
lub Silniku Diesla, patrz
odpowiednia rubryka.
Poziom oleju prawidłowy Usterka wskaźnika poziomu oleju Brak oleju
1
Przyrządy pokładowe

32

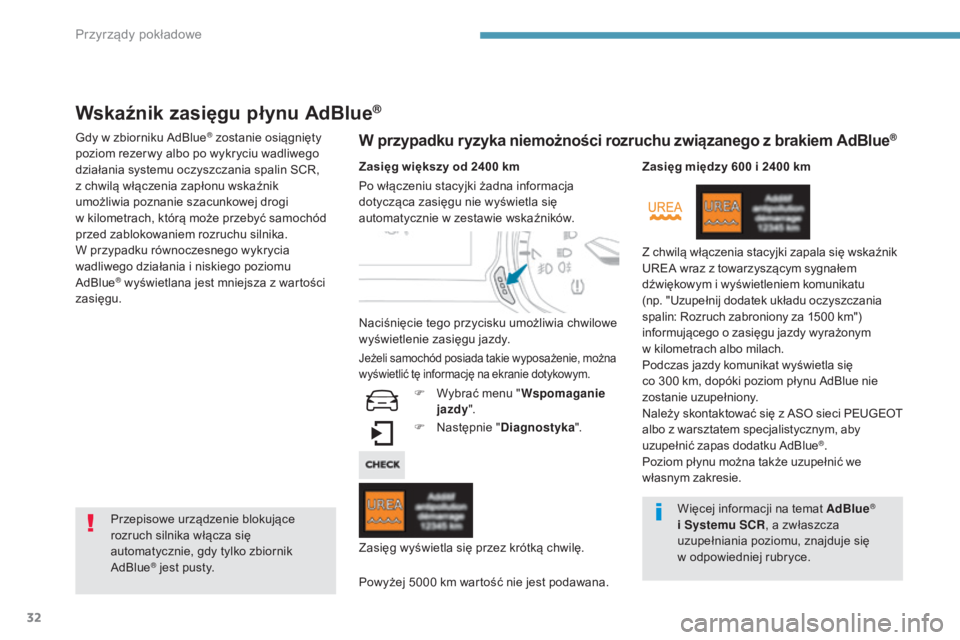

Wskaźnik zasięgu płynu AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
z chwilą włączenia zapłonu wskaźnik
umożliwia poznanie szacunkowej drogi
w kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty. Zasięg większy od 2400 km
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlenie zasięgu jazdy.
F
N
astępnie "
Diagnostyka ".
Powyżej 5000 km wartość nie jest podawana. Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Zasięg wyświetla się przez krótką chwilę.
Jeżeli samochód posiada takie wyposażenie, można
wyświetlić tę informację na ekranie dotykowym.
F Wybrać menu " Wspomaganie
jazdy ". Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500 km")
informującego o zasięgu jazdy wyrażonym

w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się
co 300 km, dopóki poziom płynu AdBlue nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym, aby
uzupełnić zapas dodatku AdBlue
®.
Poziom płynu można także uzupełnić we
własnym zakresie.
Więcej informacji na temat AdBlue
®
i Systemu SCR , a zwłaszcza
uzupełniania poziomu, znajduje się
w odpowiedniej rubryce.
Przyrządy pokładowe

33
308_pl_Chap01_instruments-de-bord_ed01-2016

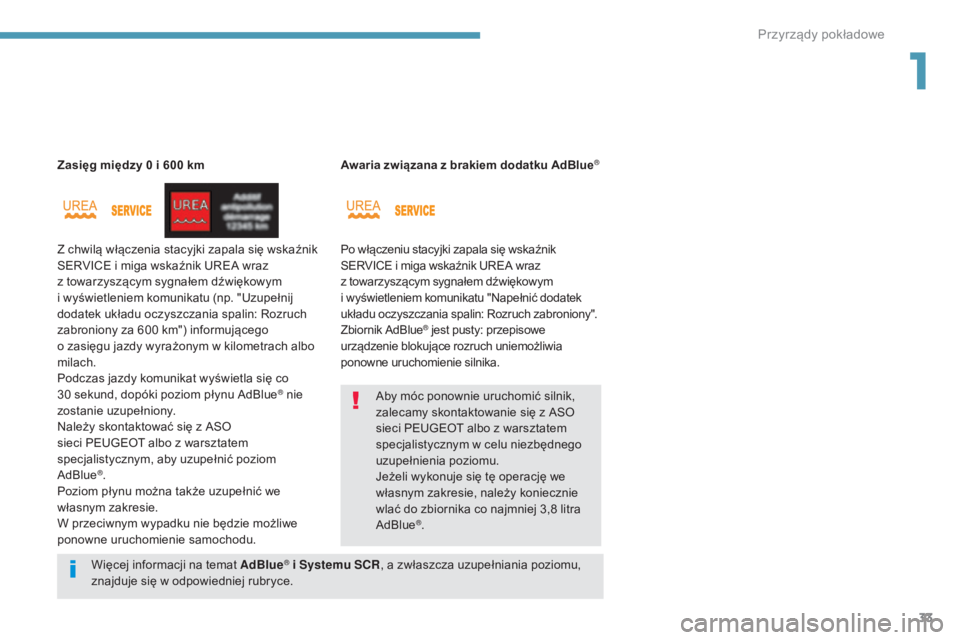

Zasięg między 0 i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu (np. "Uzupełnij
dodatek układu oczyszczania spalin: Rozruch
zabroniony za 600 km") informującego
o zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom płynu AdBlue
® nie
zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić poziom
AdBlue
®.
Poziom płynu można także uzupełnić we
własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Awaria związana z brakiem dodatku AdBlue
®
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z
towarzyszącym sygnałem dźwiękowym
i
wyświetleniem komunikatu "Napełnić dodatek
układu oczyszczania spalin: Rozruch zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym w celu niezbędnego
uzupełnienia poziomu.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8 litra
AdBlue
®.
Więcej informacji na temat AdBlue
® i Systemu SCR , a zwłaszcza uzupełniania poziomu,
znajduje się w odpowiedniej rubryce.
1
Przyrządy pokładowe

34

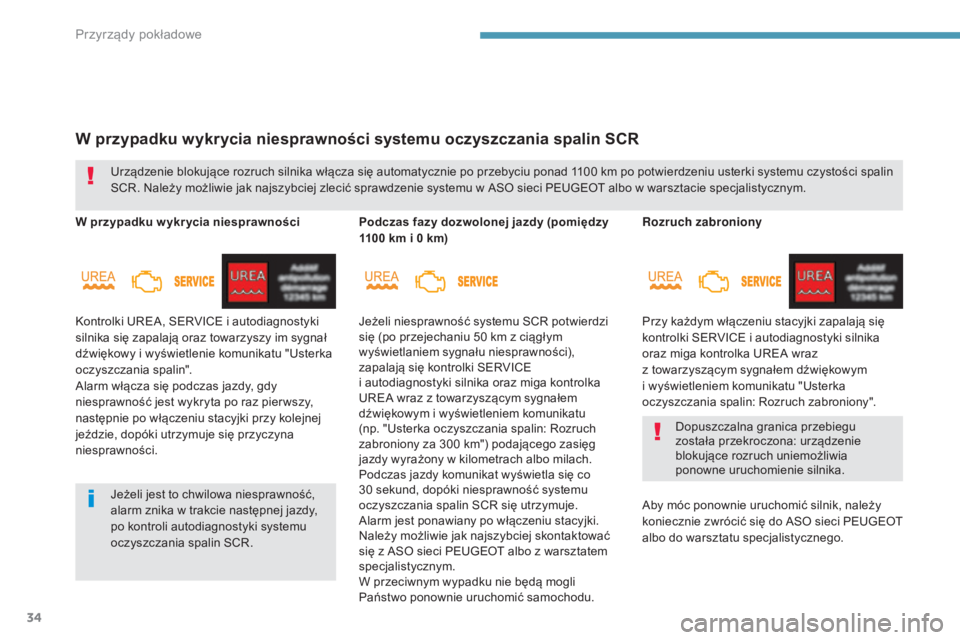

Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają się
kontrolki SERVICE i autodiagnostyki silnika
oraz miga kontrolka UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego.
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika włącza się automatycznie po przebyciu ponad 1100 km po potwierdzeniu usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej zlecić sprawdzenie systemu w ASO sieci PEUGEOT albo w warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.
W przypadku w ykr ycia niesprawności
Kontrolki UREA, SERVICE i autodiagnostyki
silnika się zapalają oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.
Podczas fazy dozwolonej jazdy (pomiędzy
1100 km i 0 km)
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się kontrolki SERVICE
i
autodiagnostyki silnika oraz miga kontrolka
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
Przyrządy pokładowe

35
308_pl_Chap01_instruments-de-bord_ed01-2016

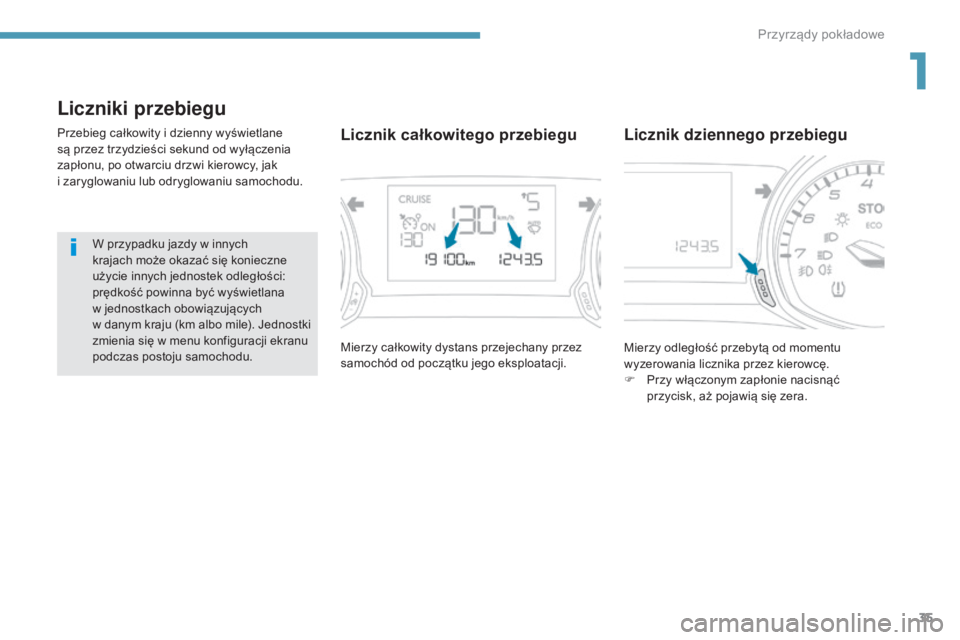

Liczniki przebiegu
Przebieg całkowity i dzienny wyświetlane
są przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy, jak
i zaryglowaniu lub odryglowaniu samochodu.
W przypadku jazdy w innych
krajach może okazać się konieczne
użycie innych jednostek odległości:
prędkość powinna być wyświetlana
w
jednostkach obowiązujących
w
danym kraju (km albo mile). Jednostki
zmienia się w menu konfiguracji ekranu
podczas postoju samochodu. Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji. Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.
F

P
rzy włączonym zapłonie nacisnąć
przycisk, aż pojawią się zera.Licznik całkowitego przebiegu Licznik dziennego przebiegu
1
Przyrządy pokładowe

36

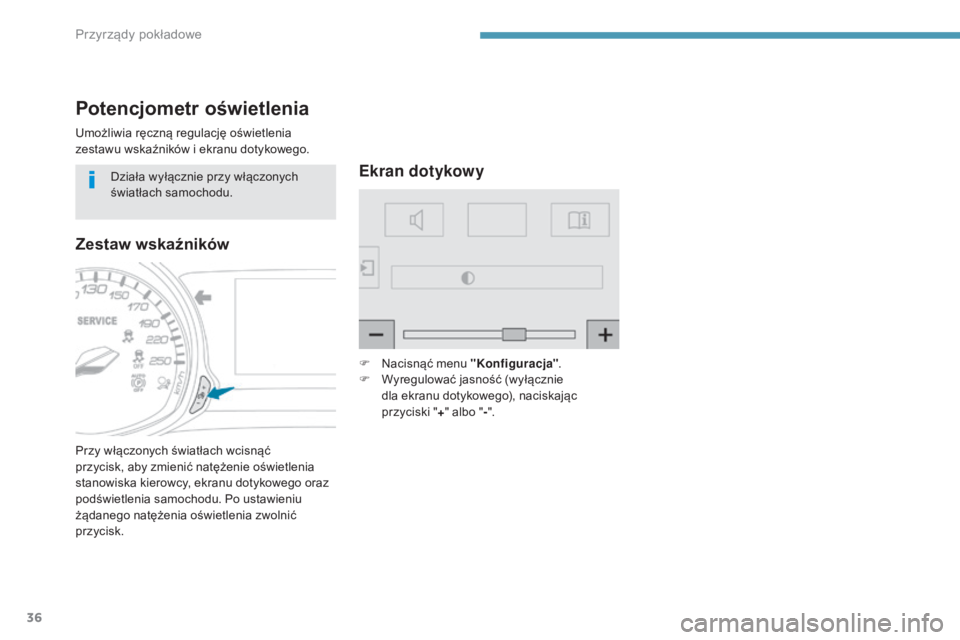

Potencjometr oświetlenia
Umożliwia ręczną regulację oświetlenia
zestawu wskaźników i ekranu dotykowego.
Przy włączonych światłach wcisnąć
przycisk, aby zmienić natężenie oświetlenia
stanowiska kierowcy, ekranu dotykowego oraz
podświetlenia samochodu. Po ustawieniu
żądanego natężenia oświetlenia zwolnić
przycisk.F

N
acisnąć menu "Konfiguracja".
F

W
yregulować jasność (wyłącznie
dla ekranu dotykowego), naciskając
przyciski
"+ " albo " -".
Działa wyłącznie przy włączonych
światłach samochodu.
Zestaw wskaźników
Ekran dotykowy
Przyrządy pokładowe

37
308_pl_Chap01_instruments-de-bord_ed01-2016

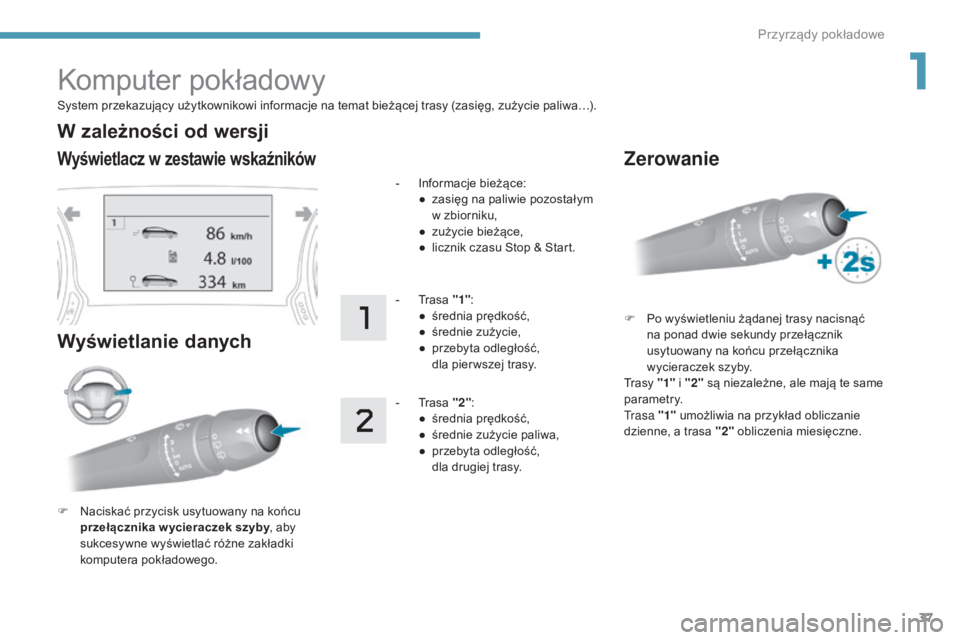

System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).
Komputer pokładowy
Wyświetlacz w zestawie wskaźników
Wyświetlanie danych
F Naciskać przycisk usytuowany na końcu przełącznika w ycieraczek szyby , aby
sukcesywne wyświetlać różne zakładki
komputera pokładowego. -

I
nformacje bieżące:
●
z
asięg na paliwie pozostałym
w zbiorniku,
●
z
użycie bieżące,
●
l
icznik czasu Stop & Start.
-
T
rasa "1"
:
●
ś
rednia prędkość,
●
ś
rednie zużycie,
●
p
rzebyta odległość,
d

la pier wszej trasy.
-
T
rasa "2"
:
●
ś
rednia prędkość,
●
ś
rednie zużycie paliwa,
●
p
rzebyta odległość,
d

la drugiej trasy.
W zależności od wersji
Zerowanie
F Po wyświetleniu żądanej trasy nacisnąć na ponad dwie sekundy przełącznik
usytuowany na końcu przełącznika
wycieraczek szyby.
Trasy "1" i "2" są niezależne, ale mają te same
parametry.
t

r a s a "1" umożliwia na przykład obliczanie
dzienne, a trasa " 2" obliczenia miesięczne.
1
Przyrządy pokładowe

38

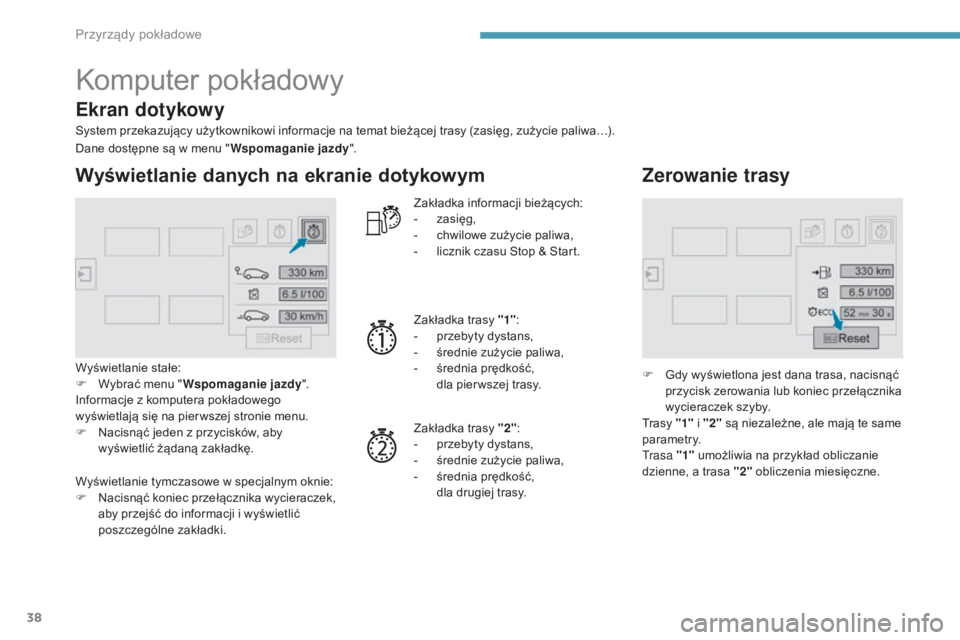

Komputer pokładowy
System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).
Wyświetlanie danych na ekranie dotykowym
Wyświetlanie stałe:
F W ybrać menu " Wspomaganie jazdy".
Informacje z komputera pokładowego
wyświetlają się na pier wszej stronie menu.
F

N
acisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę. Zakładka informacji bieżących:
-
za

sięg,
-
c
hwilowe zużycie paliwa,
-
l
icznik czasu Stop & Start.
Zakładka trasy "1" :
-
p
rzebyty dystans,
- ś rednie zużycie paliwa,
- ś rednia prędkość,
d

la pier wszej trasy.
Zakładka trasy "2" :
-

p
rzebyty dystans,
-

ś
rednie zużycie paliwa,
-

ś
rednia prędkość,
d

la drugiej trasy.
Zerowanie trasy
F Gdy wyświetlona jest dana trasa, nacisnąć przycisk zerowania lub koniec przełącznika
wycieraczek szyby.
Trasy "1" i "2" są niezależne, ale mają te same
parametry.
t

r a s a "1" umożliwia na przykład obliczanie
dzienne, a trasa "2" obliczenia miesięczne.
Dane dostępne są w menu "
Wspomaganie jazdy".
Wyświetlanie tymczasowe w specjalnym oknie:
F

N

acisnąć koniec przełącznika wycieraczek,
aby przejść do informacji i wyświetlić
poszczególne zakładki.
Ekran dotykowy
