2017 Peugeot 301 Инструкция по эксплуатации (in Russian)

167

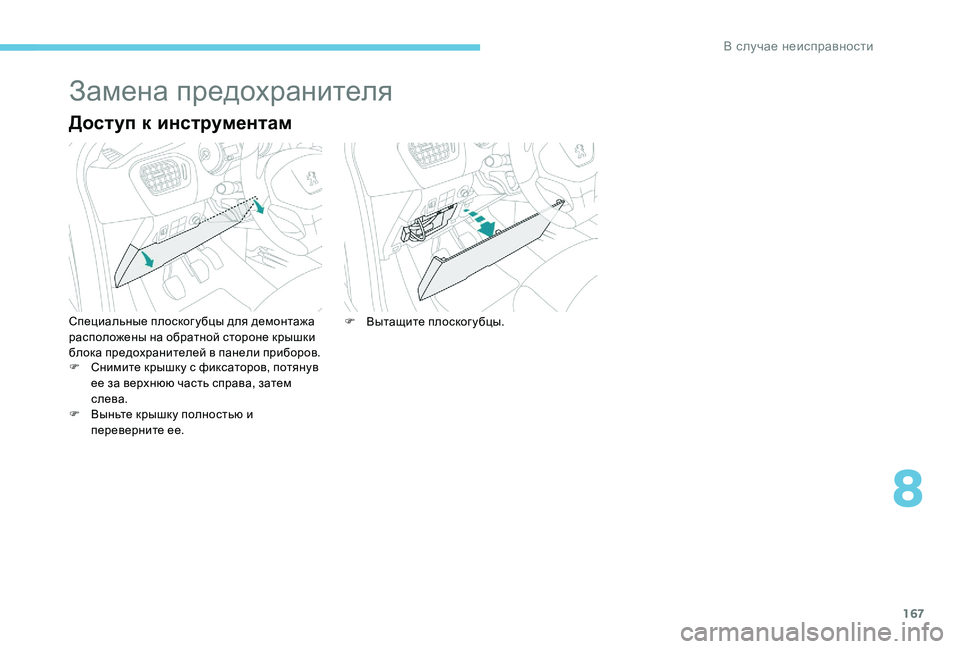

Замена предохранителя
Доступ к инструментам
Специальные плоског убцы для демонтажа
расположены на обратной стороне крышки
блока предохранителей в панели приборов.
F
С
нимите крышку с фиксаторов, потянув
ее за верхнюю часть справа, затем
слева.
F

В
ыньте крышку полностью и
переверните ее. F
В ытащите плоскогубцы.
8
В случае неисправности

168

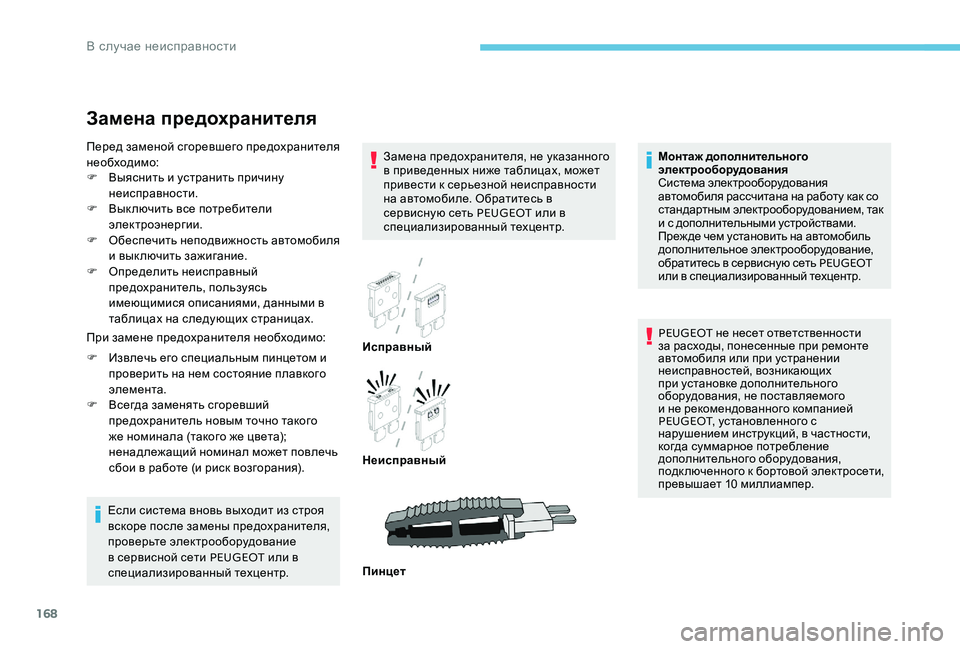

Замена предохранителя
Замена предохранителя, не указанного
в приведенных ниже таблицах, может
привести к серьезной неисправности
на автомобиле. Обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр.
Если система вновь выходит из строя
вскоре после замены предохранителя,
проверьте электрооборудование
в сервисной сети PEUGEOT или в
специализированный техцентр. Исправный
Неисправный
Пинцет
Перед заменой сгоревшего предохранителя
необходимо:
F

В

ыяснить и устранить причину
неисправности.
F

В

ык лючить все потребители
электроэнергии.
F

О

беспечить неподвижность автомобиля
и выключить зажигание.
F

О

пределить неисправный
предохранитель, пользуясь
имеющимися описаниями, данными в
таблицах на следующих страницах.
При замене предохранителя необходимо:
F

И

звлечь его специальным пинцетом и
проверить на нем состояние плавкого
элемента.
F

В

сегда заменять сгоревший
предохранитель новым точно такого
же номинала (такого же цвета);
ненадлежащий номинал может повлечь
сбои в работе (и риск возгорания). Монтаж дополнительного
электрооборудования
Система электрооборудования
автомобиля рассчитана на работу как со
стандартным электрооборудованием, так
и с дополнительными устройствами.
Преж де чем установить на автомобиль
дополнительное электрооборудование,
обратитесь в сервисную сеть PEUGEOT

или в специализированный техцентр.
PEUGEOT не несет ответственности
за расходы, понесенные при ремонте
автомобиля или при устранении
неисправностей, возникающих
при установке дополнительного
оборудования, не поставляемого
и не рекомендованного компанией
PEUGEOT , установленного с
нарушением инструкций, в частности,
когда суммарное потребление
дополнительного оборудования,
подк люченного к бортовой электросети,
превышает 10 миллиампер.
В случае неисправности

169

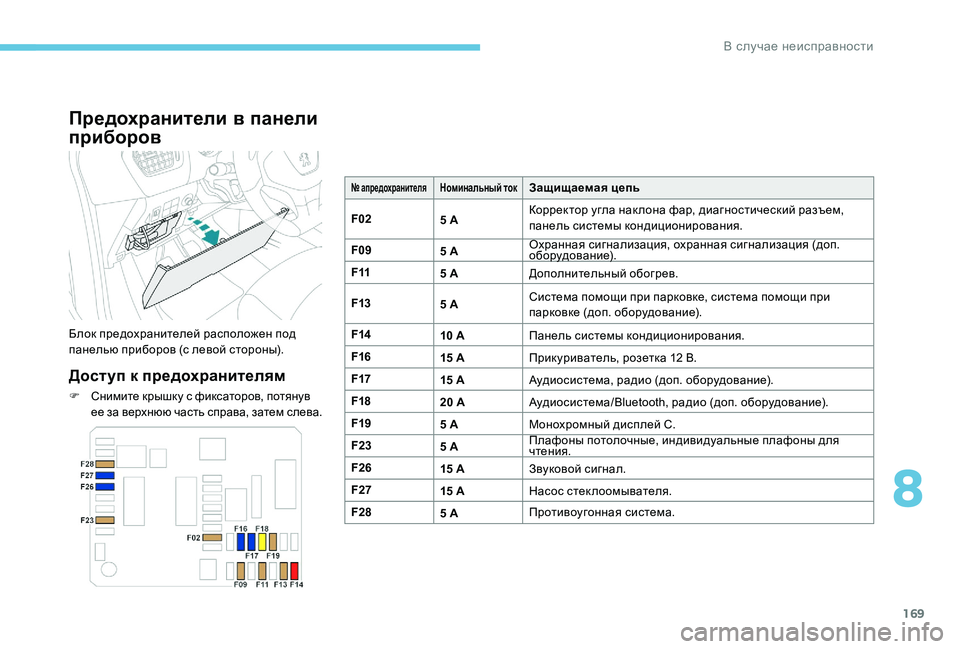

Предохранители в панели
приборов
Блок предохранителей расположен под
панелью приборов (с левой стороны).
Доступ к предохранителям
F Снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, затем слева.
№ aпредохранителяНоминальный токЗащищаемая цепь
F02 5 AКорректор угла нак лона фар, диагностический разъем,
панель системы кондиционирования.
F09 5 AОхранная сигнализация, охранная сигнализация (доп.
оборудование).
F11 5 AДополнительный обогрев.
F13 5 AСистема помощи при парковке, система помощи при
парковке (доп. оборудование).
F14 10 AПанель системы кондиционирования.
F16 15 AПрикуриватель, розетка 12 В.
F17 15 AАудиосистема, радио (доп. оборудование).
F18 20 AАудиосистема/Bluetooth, радио (доп. оборудование).
F19 5 AМонохромный дисплей C.
F23 5 AПлафоны потолочные, индивидуальные плафоны для
чтения.
F26 15 AЗвуковой сигнал.
F27 15 AНасос стеклоомывателя.
F28 5 AПротивоугонная система.
8
В случае неисправности

170

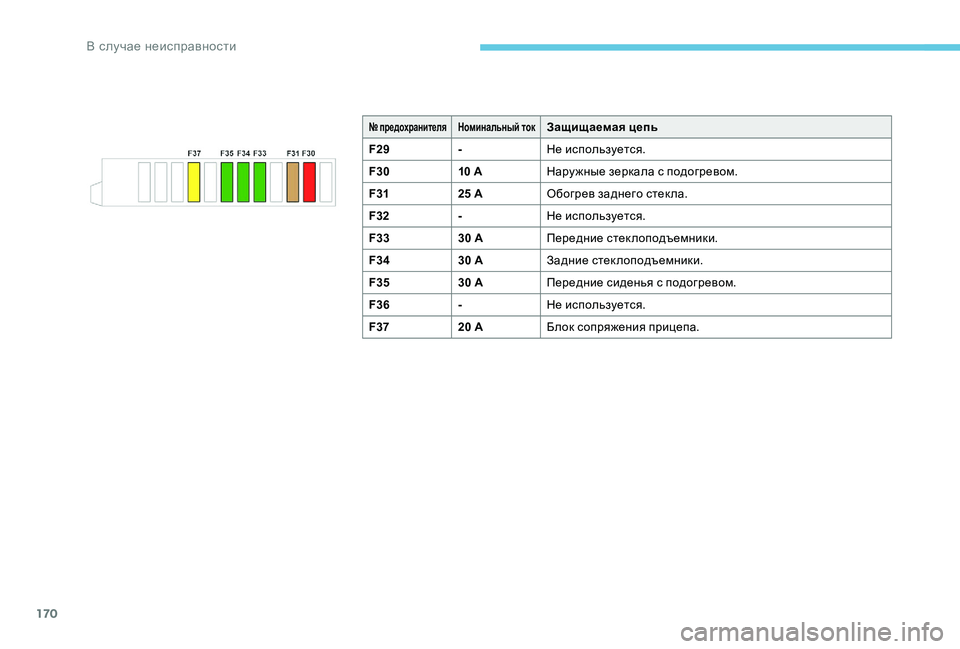

№ предохранителяНоминальный токЗащищаемая цепь
F29 -Не используется.
F30 10 AНару жные зеркала с подогревом.
F31 25 AОбогрев заднего стек ла.
F32 -Не используется.
F33 30 AПередние стеклоподъемники.
F34 30 AЗадние стеклоподъемники.
F35 30 AПередние сиденья с подогревом.
F36 -Не используется.
F37 20 AБлок сопряжения прицепа.
В случае неисправности

171

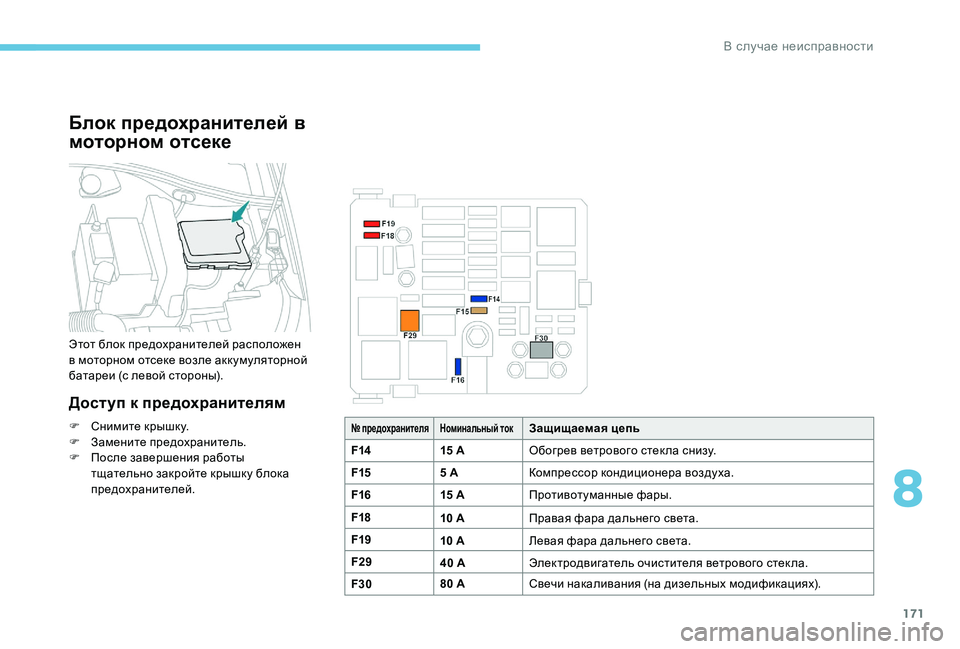

Блок предохранителей в
моторном отсеке
Этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).
Доступ к предохранителям
F Снимите крышку.
F З амените предохранитель.
F

П
осле завершения работы
тщательно закройте крышку блока
предохранителей.№ предохранителя Номинальный токЗащищаемая цепь
F14 15 A
Обогрев ветрового стек ла снизу.
F15 5 A
Компрессор кондиционера воздуха.
F16 15 A
Противотуманные фары.
F18 10 AПравая фара дальнего света.
F19 10 AЛевая фара дальнего света.
F29 40 AЭлектродвигатель очистителя ветрового стекла.
F30 80 A
Свечи накаливания (на дизельных модификациях).
8
В случае неисправности

172

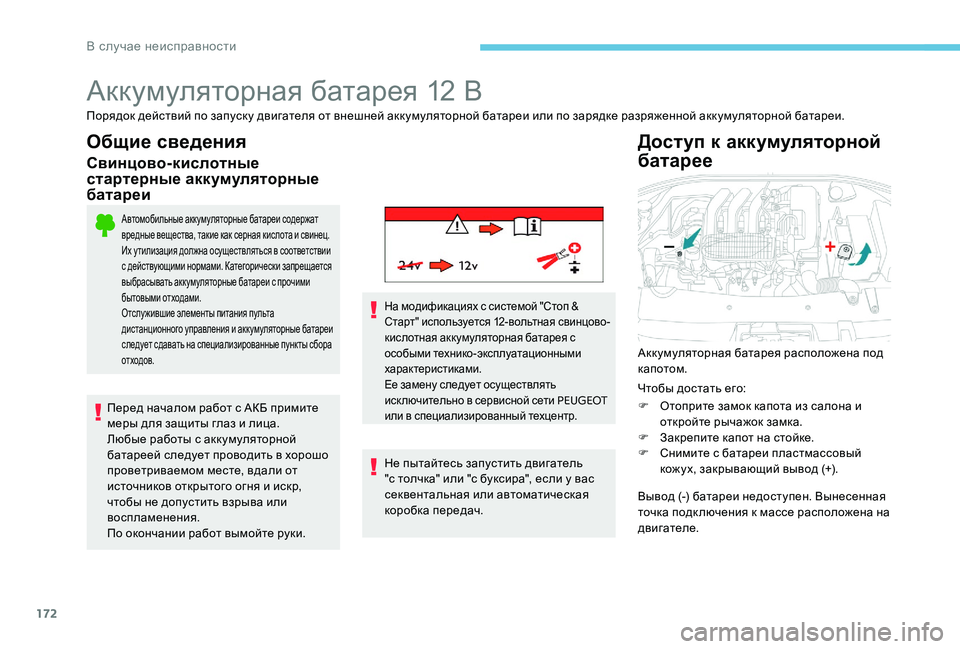

Аккумуляторная батарея 12 В
Порядок действий по запуску двигателя от внешней аккумуляторной батареи или по зарядке разряженной аккумуляторной батареи.
Общие сведения
Свинцово-кислотные
стартерные аккумуляторные
батареи
Автомобильные аккумуляторные батареи содержат
вредные вещества, такие как серная кислота и свинец.
Их у тилизация должна осуществляться в соответствии
с действующими нормами. Категорически запрещается
выбрасывать аккумуляторные батареи с прочими
бытовыми отходами.
Отслужившие элементы питания пульта
дистанционного управления и аккумуляторные батареи
следует сдавать на специализированные пункты сбора
отходов.
Перед началом работ с АКБ примите
меры для защиты глаз и лица.
Любые работы с аккумуляторной
батареей следует проводить в хорошо
проветриваемом месте, вдали от
источников открытого огня и искр,
чтобы не допустить взрыва или
воспламенения.
По окончании работ вымойте руки.
На модификациях с системой "Стоп &
Старт" используется 12-вольтная свинцово-
кислотная аккумуляторная батарея с
особыми технико-эксплуатационными
характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированный техцентр.
Не пытайтесь запустить двигатель
"с толчка" или "с буксира", если у вас
секвентальная или автоматическая
коробка передач.
Доступ к аккумуляторной
батарее
Аккумуляторная батарея расположена под
капотом.
Чтобы достать его:
F

О
топрите замок капота из салона и
откройте рычажок замка.
F

З
акрепите капот на стойке.
F

С
нимите с батареи пластмассовый
кожух, закрывающий вывод (+).
Вывод (-) батареи недоступен. Вынесенная
точка подк лючения к массе расположена на
двигателе.
В случае неисправности

173
Пуск двигателя от
внешней аккумуляторной
батареи
Если штатная АКБ автомобиля разряжена,
двигатель можно запустить от внешней
аккумуляторной батареи (внешней или
установленной на другом автомобиле)
при помощи проводов для запуска от
внешнего источника или от пуско-зарядного
устройства.
Запрещается запускать двигатель от
зарядного устройства.
Запрещается использовать пуско-зарядное
устройство с напряжением 24 В и выше.
Сначала убедитесь, что номинальное
напряжение батареи-донора составляет
12 В, а ее минимальная емкость равна
емкости разряженной батареи.
Оба автомобиля не должны контактировать
друг с другом.
Вык лючите все бортовые потребители
электрической энергии (аудиосистему,
стек лоочистители, световые приборы и т. д.).
Следите за тем, чтобы провода для запуска
от внешнего источника не располагались
вблизи подвижных узлов двигателя
(вентилятора, ремней и т. п.).
Не отсоединяйте провод от (+) вывода АКБ
при работающем двигателе.
F Приподнимите пластмассовую крышку (+) вывода, если она предусматривается
конструкцией.
F
П

одсоедините красный провод
к положительному (+) выводу
разряженной аккумуляторной батареи
A (на металлическом колене), затем — к
положительному (+) выводу батареи-
донора B или пуско-зарядного устройства.
F
П

одсоедините один конец зеленого или
черного провода к отрицательному (-)
выводу батареи-донора B или пуско-
зарядного устройства (или к массе
автомобиля-донора).
F
П

одсоедините другой конец зеленого или
черного провода к точке соединения с
массой C автомобиля с разряженной АКБ. F

З
апустите двигатель на автомобиле-
доноре и дайте ему поработать
несколько минут.
F
В
к лючите стартер автомобиля с
разряженной АКБ и дайте двигателю
поработать.
Если двигатель не запустился с первого
раза, вык лючите зажигание и подож дите
несколько секунд перед следующей
попыткой.
F
Д
ож дитесь устойчивой работы
двигателя на холостом ходу, затем
отсоедините соединительные провода
в обратном порядке.
F

У
становите на место пластмассовую
крышку на (+) вывод, если она
предусматривается конструкцией.
F

Д
айте двигателю поработать на месте
или на ходу не менее 30 мину т, пока
аккумуляторная батарея не зарядится в
достаточной степени.
Некоторые бортовые системы, в т. ч. и
"Стоп & Старт" не буду т работать при
недостаточной степени заряда АКБ.
8
В случае неисправности

174

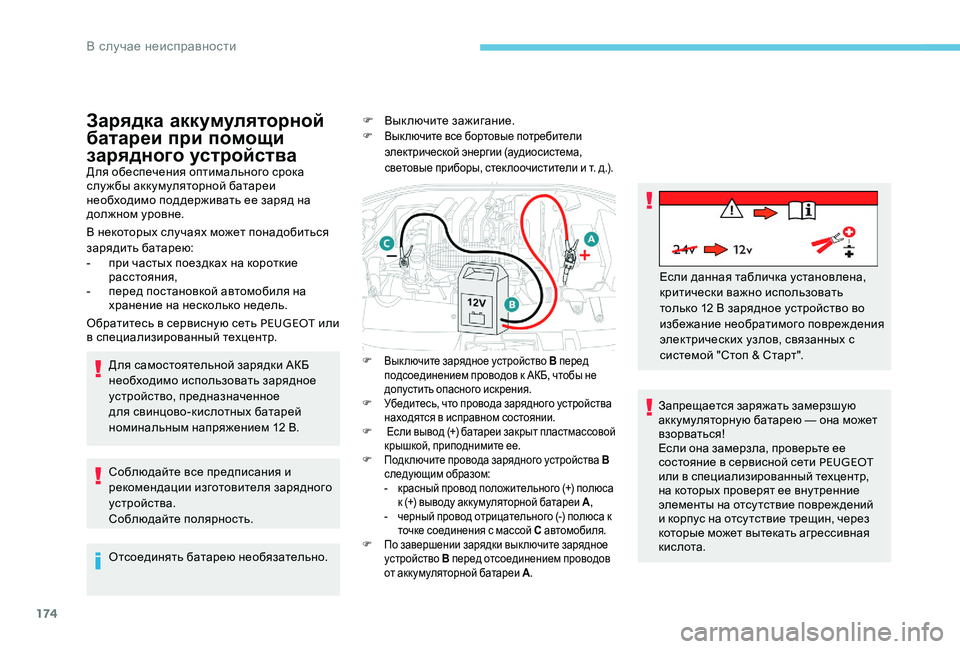

Зарядка аккумуляторной
батареи при помощи
зарядного устройства
Для обеспечения оптимального срока
слу жбы аккумуляторной батареи
необходимо поддерживать ее заряд на
должном уровне.
В некоторых случаях может понадобиться
зарядить батарею:
-
п
ри частых поездках на короткие
расстояния,
-

п
еред постановкой автомобиля на
хранение на несколько недель.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Для самостоятельной зарядки АКБ
необходимо использовать зарядное
устройство, предназначенное
для свинцово-кислотных батарей
номинальным напряжением 12 В.
Соблюдайте все предписания и
рекомендации изготовителя зарядного
устройства.
Соблюдайте полярность.
Отсоединять батарею необязательно. F

В
ыключите зажигание.
F Вык лючите все бортовые потребители
электрической энергии (аудиосистема,
световые приборы, стек лоочистители и т. д.).
F Выключите зарядное устройство B перед
подсоединением проводов к АКБ, чтобы не
допустить опасного искрения.
F
У

бедитесь, что провода зарядного устройства
находятся в исправном состоянии.
F


Если вывод (+) батареи закрыт пластмасс овой
крышкой, приподнимите ее.
F
П

одк лючите провода зарядного устройства B
следующим образом:
-

к
расный провод положительного (+) полюса
к (+) выводу аккумуляторной батареи A,
-

ч
ерный провод отрицательного (-) полюса к
точке соединения с массой C автомобиля.
F
П

о завершении зарядки вык лючите зарядное
устройство B перед отсоединением проводов
от аккумуляторной батареи A.
Если данная табличка установлена,
критически важно использовать
только 12 В зарядное устройство во
избежание необратимого повреж дения
электрических узлов, связанных с
системой "Стоп & Старт".
Запрещается заряжать замерзшую
аккумуляторную батарею — она может
взорваться!
Если она замерзла, проверьте ее
состояние в сервисной сети PEUGEOT
или в специализированный техцентр,
на которых проверят ее вну тренние
элементы на отсу тствие повреж дений
и корпус на отсу тствие трещин, через
которые может вытекать агрессивная
кислота.
