2017 Peugeot 3008 Hybrid 4 Vodič za korisnike (in Croatian)

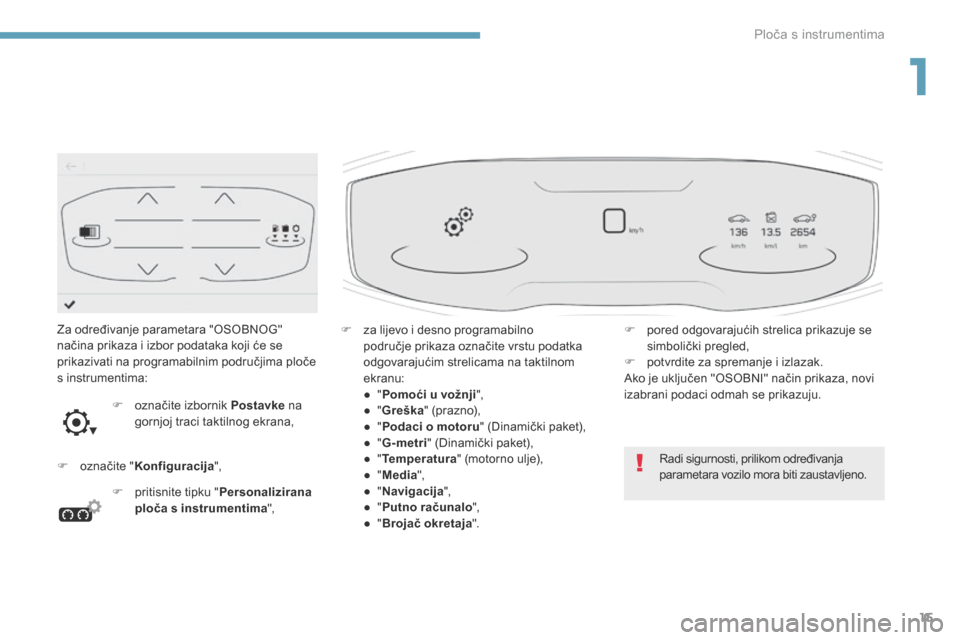

15
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
Za određivanje parametara "OSOBNOG"
načina prikaza i izbor podataka koji će se
prikazivati na programabilnim područjima ploče
s instrumentima:F

o
značite izbornik Postavke na
gornjoj traci taktilnog ekrana,
F

p
ritisnite tipku "Personalizirana
ploča s instrumentima ",F
z a lijevo i desno programabilno
područje prikaza označite vrstu podatka
odgovarajućim strelicama na taktilnom
ekranu:
●

"P

omoći u vožnji",
●

"Gr

eška" (prazno),
●

"P

odaci o motoru" (Dinamički paket),
●

"G

-metri" (Dinamički paket),
●

"T

emperatura" (motorno ulje),
●

"M

edia",
●

"Na

vigacija",
●

"P

utno računalo",
●

"B

rojač okretaja". F
p ored odgovarajućih strelica prikazuje se
simbolički pregled,
F

p
otvrdite za spremanje i izlazak.
Ako je uključen "OSOBNI" način prikaza, novi
izabrani podaci odmah se prikazuju.
F

o
značite " Konfiguracija ", Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
1
Ploča s instrumentima

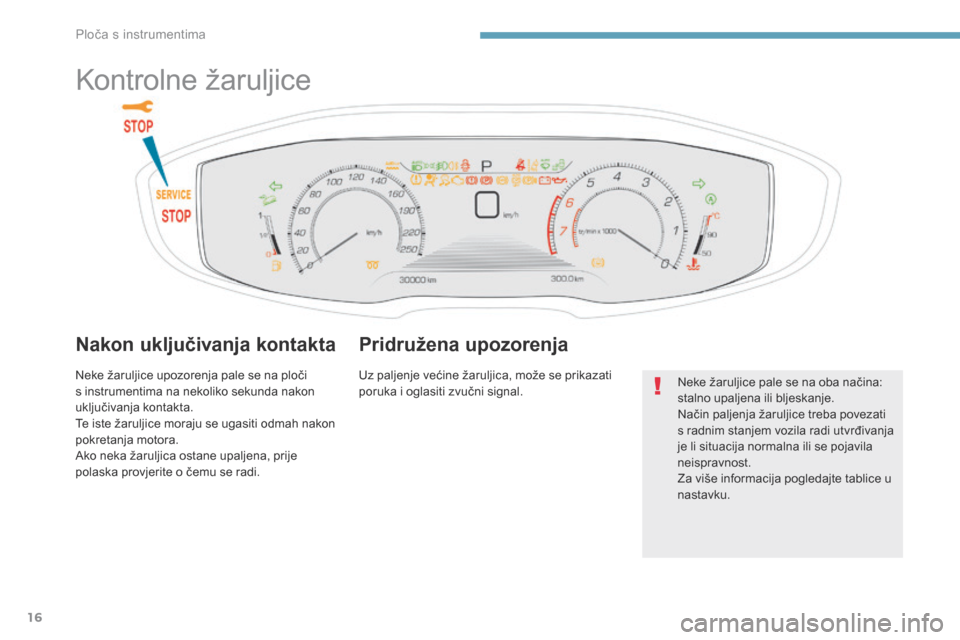

16
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
Kontrolne žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja pale se na ploči
s instrumentima na nekoliko sekunda nakon
uključivanja kontakta.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.Neke žaruljice pale se na oba načina:
stalno upaljena ili bljeskanje.
Način paljenja žaruljice treba povezati
s radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.
Za više informacija pogledajte tablice u
nastavku.
Pridružena upozorenja
Uz paljenje većine žaruljica, može se prikazati
poruka i oglasiti zvučni signal.
Ploča s instrumentima

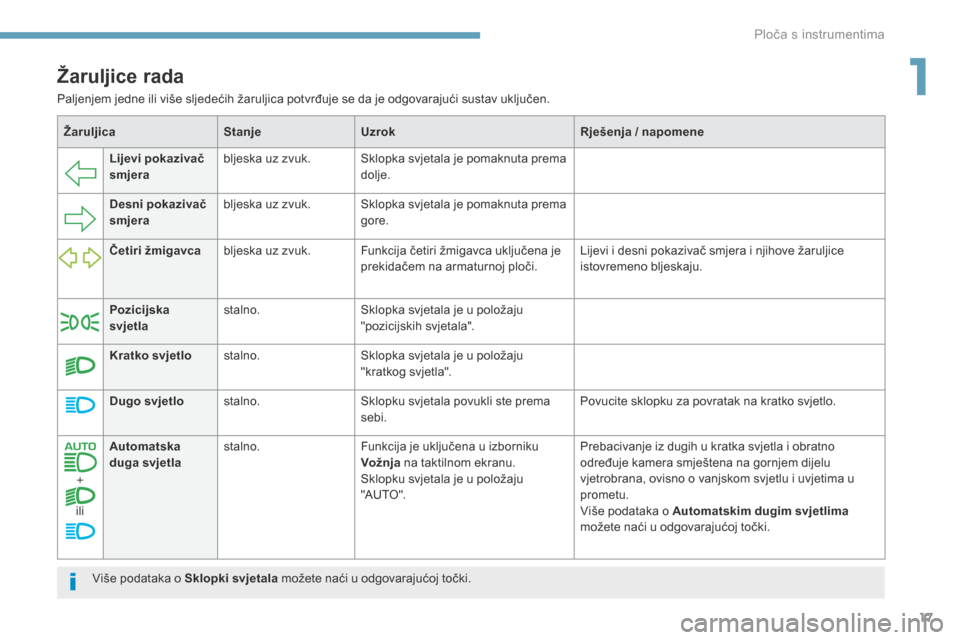

17
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Lijevi pokazivač
smjera bljeska uz zvuk. Sklopka svjetala je pomaknuta prema
dolje.
Desni pokazivač
smjera bljeska uz zvuk. Sklopka svjetala je pomaknuta prema
gore.
Četiri žmigavca bljeska uz zvuk. Funkcija četiri žmigavca uključena je
prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljice
istovremeno bljeskaju.
Pozicijska
svjetla stalno.
Sklopka svjetala je u položaju
"pozicijskih svjetala".
Kratko svjetlo stalno. Sklopka svjetala je u položaju
"kratkog svjetla".
Dugo svjetlo stalno. Sklopku svjetala povukli ste prema
sebi. Povucite sklopku za povratak na kratko svjetlo.
+
ili Automatska
duga svjetla
stalno.
Funkcija je uključena u izborniku
Vožnja na taktilnom ekranu.
Sklopku svjetala je u položaju
"AUTO ". Prebacivanje iz dugih u kratka svjetla i obratno
određuje kamera smještena na gornjem dijelu
vjetrobrana, ovisno o vanjskom svjetlu i uvjetima u
prometu.
Više podataka o Automatskim dugim svjetlima

možete naći u odgovarajućoj točki.
Žaruljice rada
Više podataka o Sklopki svjetala možete naći u odgovarajućoj točki.
Paljenjem jedne ili više sljedećih žaruljica potvrđuje se da je odgovarajući sustav uključen.
1
Ploča s instrumentima

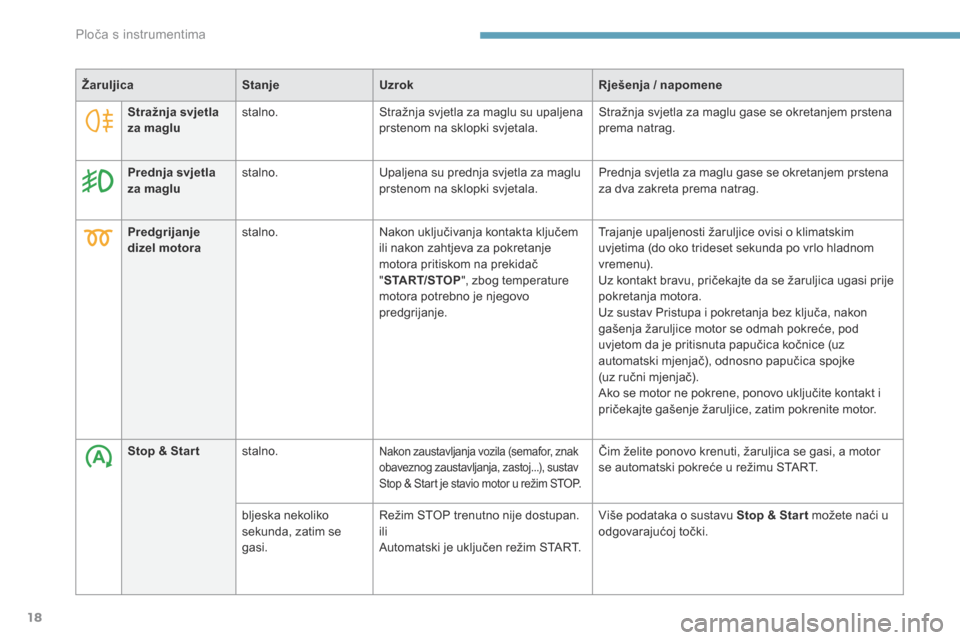

18
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Predgrijanje
dizel motora stalno.
Nakon uključivanja kontakta ključem
ili nakon zahtjeva za pokretanje
motora pritiskom na prekidač
"START/STOP ", zbog temperature
motora potrebno je njegovo
predgrijanje. Trajanje upaljenosti žaruljice ovisi o klimatskim
uvjetima (do oko trideset sekunda po vrlo hladnom
vremenu).
Uz kontakt bravu, pričekajte da se žaruljica ugasi prije
pokretanja motora.
Uz sustav Pristupa i pokretanja bez ključa, nakon
gašenja žaruljice motor se odmah pokreće, pod
uvjetom da je pritisnuta papučica kočnice (uz
automatski mjenjač), odnosno papučica spojke
(uz ručni mjenjač).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
Stop & Star t stalno.
Nakon zaustavljanja vozila (semafor, znak
obaveznog zaustavljanja, zastoj...), sustav
Stop & Start je stavio motor u režim STOP.Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.
bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START. Više podataka o sustavu Stop & Star t možete naći u
odgovarajućoj točki.
Stražnja svjetla
za maglu
stalno.
Stražnja svjetla za maglu su upaljena
prstenom na sklopki svjetala. Stražnja svjetla za maglu gase se okretanjem prstena
prema natrag.
Prednja svjetla
za maglu stalno.
Upaljena su prednja svjetla za maglu
prstenom na sklopki svjetala. Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.
Ploča s instrumentima

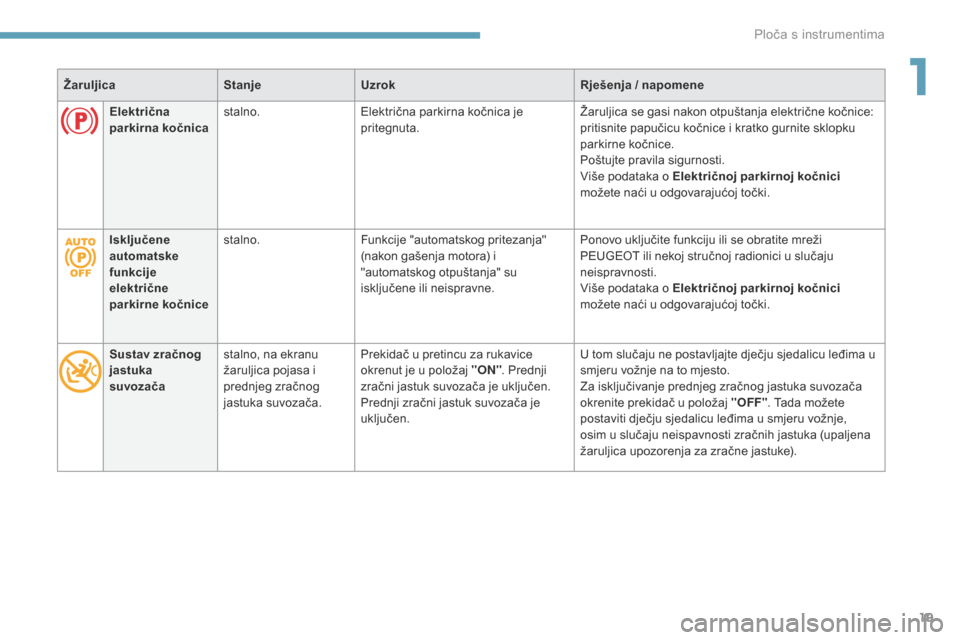

19
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Sustav zračnog
jastuka
suvozača stalno, na ekranu
žaruljica pojasa i
prednjeg zračnog
jastuka suvozača. Prekidač u pretincu za rukavice
okrenut je u položaj "ON"
. Prednji
zračni jastuk suvozača je uključen.
Prednji zračni jastuk suvozača je
uključen. U tom slučaju ne postavljajte dječju sjedalicu leđima u
smjeru vožnje na to mjesto.
Za isključivanje prednjeg zračnog jastuka suvozača
okrenite prekidač u položaj "OFF"
. Tada možete
postaviti dječju sjedalicu leđima u smjeru vožnje,
osim u slučaju neispavnosti zračnih jastuka (upaljena
žaruljica upozorenja za zračne jastuke).
Isključene
automatske
funkcije
električne
parkirne kočnice
stalno.
Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene ili neispravne. Ponovo uključite funkciju ili se obratite mreži
PEUGEOT ili nekoj stručnoj radionici u slučaju
neispravnosti.
Više podataka o Električnoj parkirnoj kočnici
možete naći u odgovarajućoj točki.
Električna
parkirna kočnica
stalno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se gasi nakon otpuštanja električne kočnice:
pritisnite papučicu kočnice i kratko gurnite sklopku
parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o Električnoj parkirnoj kočnici
možete naći u odgovarajućoj točki.
1
Ploča s instrumentima

20
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Hill Assist
Descent Control stalno.
Funkcija je uključena, ali je u pauzi
jer je brzina prevelika. Između 30 i 50 km/h funkcija je u pauzi.
Smanjite brzinu vozila.
stalno. Funkcija je uključena, ali nisu
zadovoljeni uvjeti za regulaciju
(nagib, stupanj prijenosa).
bljeska. Funkcija počinje regulaciju. Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Više podataka o funkciji Hill Assist Descent Control
možete naći u odgovarajućoj točki.
Sustav nadzora
mr tvog kuta stalno.
Funkcija je uključena. Više podataka o Sustavu nadzora mr tvog kuta
možete naći u odgovarajućoj točki.
Automatski rad
brisača stalno.
Sklopka brisača je pritisnuta prema
dolje.
Uključen je automatski rad brisača
vjetrobrana. Za isključivanje automatskog rada brisača, ponovo
pritisnite sklopku brisača prema dolje ili je postavite u
neki drugi položaj.
Ploča s instrumentima

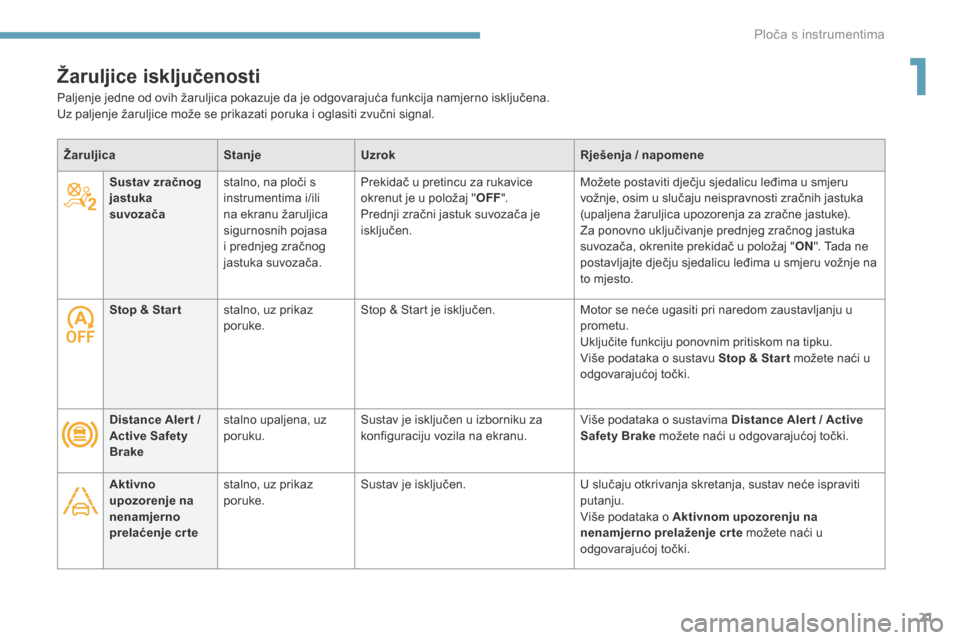

21
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Stop & Star t stalno, uz prikaz
poruke. Stop & Start je isključen.
Motor se neće ugasiti pri naredom zaustavljanju u
prometu.
Uključite funkciju ponovnim pritiskom na tipku.
Više podataka o sustavu Stop & Star t možete naći u
odgovarajućoj točki.
Sustav zračnog
jastuka
suvozača
stalno, na ploči s
instrumentima i/ili
na ekranu žaruljica
sigurnosnih pojasa
i prednjeg zračnog
jastuka suvozača. Prekidač u pretincu za rukavice
okrenut je u položaj "
OFF".
Prednji zračni jastuk suvozača je
isključen. Možete postaviti dječju sjedalicu leđima u smjeru
vožnje, osim u slučaju neispravnosti zračnih jastuka
(upaljena žaruljica upozorenja za zračne jastuke).
Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj "
ON". Tada ne
postavljajte dječju sjedalicu leđima u smjeru vožnje na
to mjesto.
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Uz paljenje žaruljice može se prikazati poruka i oglasiti zvučni signal.
Distance Aler t
/
Active Safety
Brake stalno upaljena, uz
poruku.
Sustav je isključen u izborniku za
konfiguraciju vozila na ekranu. Više podataka o sustavima Distance Aler t / Active
Safety Brake možete naći u odgovarajućoj točki.
Aktivno
upozorenje na
nenamjerno
prelaćenje cr te stalno, uz prikaz
poruke.
Sustav je isključen.
U slučaju otkrivanja skretanja, sustav neće ispraviti
putanju.
Više podataka o Aktivnom upozorenju na
nenamjerno prelaženje cr te možete naći u
odgovarajućoj točki.
1
Ploča s instrumentima

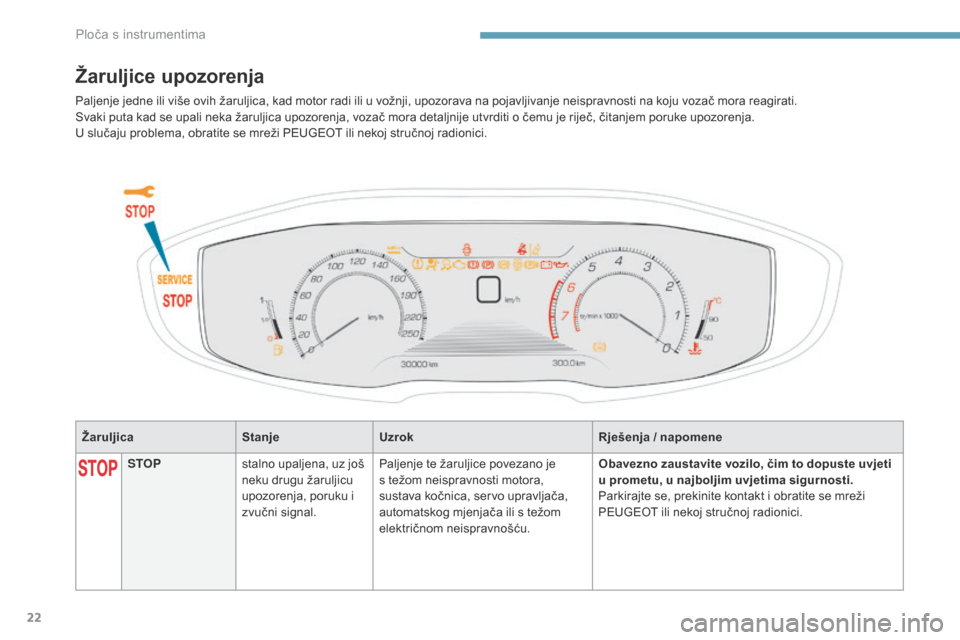

22
3008-2_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanjeUzrok Rješenja / napomene
Žaruljice upozorenja
STOPstalno upaljena, uz još
neku drugu žaruljicu
upozorenja, poruku i
zvučni signal. Paljenje te žaruljice povezano je
s težom neispravnosti motora,
sustava kočnica, servo upravljača,
automatskog mjenjača ili s težom
električnom neispravnošću. Obavezno zaustavite vozilo, čim to dopuste uvjeti
u prometu, u najboljim uvjetima sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Paljenje jedne ili više ovih žaruljica, kad motor radi ili u vožnji, upozorava na pojavljivanje neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ, čitanjem poruke upozorenja.
U slučaju problema, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
