2017 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

6–67
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)


Fusible Multiplex à action retardée

DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 FOG 15 A Antibrouillards
*
2 H/L HI 20 A Feu de route de phare *2
3 H/CLEAN 20 A —
4 STOP 10 A Feux de freinage
5 ROOM 15 A Eclairage au pavillon
6

7,5 A Système de commande du moteur
7 FUEL WARM 15 A —
8 HAZARD 25 A Feux de détresse, clignotants
9 ABS/DSCS 30 A ABS, système de commande dynamique de stabilité
10 METER2 7,5 A —
11 AUDIO2 7,5 A Système audio
12 BOSE 25 A Modèle avec le système audio Bose
® *
13 AUDIO1 15 A Système audio
14 FUEL PUMP 15 A Système d'alimentation
15 HID R DRL 15 A Phare (Droite)
*1 , feux de position diurnes *
16 AT PUMP 15 A —
17 HORN 15 A Avertisseur
18 TAIL 15 A Feux arrière, feux de plaque d'immatriculation, feux de
stationnement, feux de position avant
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

6–68
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
19 ST HEATER 15 A Volant chauffant
*
20 AT 15 A Système de commande de boîte de vitesses
21 R.WIPER 15 A Essuie-glace de lunette arrière
*
22 A/C 7,5 A Climatiseur
23 ENGINE3 15 A Système de commande du moteur
24 ENGINE2 15 A Système de commande du moteur
25 ENGINE1 15 A Système de commande du moteur
26 GLOW SIG 5 A —
27 EVVT 20 A Système de commande du moteur
28 WIPER 20 A Essuie-glace et lave-glace de pare-brise
29 DCDC REG 30 A —
30 E P B L
FUEL.P2 30 A Frein de stationnement électrique (Gauche)
*
31 ADD FAN DE 40 A —
32 P.WINDOW1 30 A Lève-vitres électriques
33 H/L LOW R 15 A Feux de croisement des phares (Droite)
*2
34 H/L LOW L HID L 15 A Phare (Gauche) *1 , feu de croisement (Gauche) *2
35 METER1 10 A Combiné d'instruments
36 IG2 30 A Pour la protection de plusieurs circuits
37 EPB R
L P G 30 A Frein de stationnement électrique (Droite)
*
38 FUEL.P3
FAN DE 40 A —
39 DCDC DE 40 A —
40 SRS1 7,5 A Coussin d'air
41 ENGINE. IG1 15 A Système de commande du moteur
42 C/U IG1 15 A Pour la protection de plusieurs circuits
43 METER3 10 A —
*1 Avec phares à LED
*2 Avec phares à halogène


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

6–69
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Porte-fusibles (Côté gauche)



DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 P.WINDOW3
P. S E AT D 30 A Sièges électriques
*
2 D.LOCK 25 A Verrouillages électriques des portières
3 P.WINDOW2 25 A Lève-vitres électriques
4 SEAT WARM 20 A Chauffage de siège
*
5 R.OUTLET3 15 A Prises des accessoires
6 SRS2/ESCL 15 A Coussin d'air
7 SUNROOF 10 A Toit ouvrant transparent
*
8 M.DEF 7,5 A Désembueur de rétroviseur *
9 R.OUTLET1 15 A —
10 MIRROR 7,5 A Rétroviseur à commande à distance
11 F.OUTLET 15 A Prises des accessoires
12 ABS IG
A T I N D 7,5 A Témoin de plage AT
*
13 SRS1 7,5 A —
14 METER1 10 A —
15 C/U IG1 15 A —

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

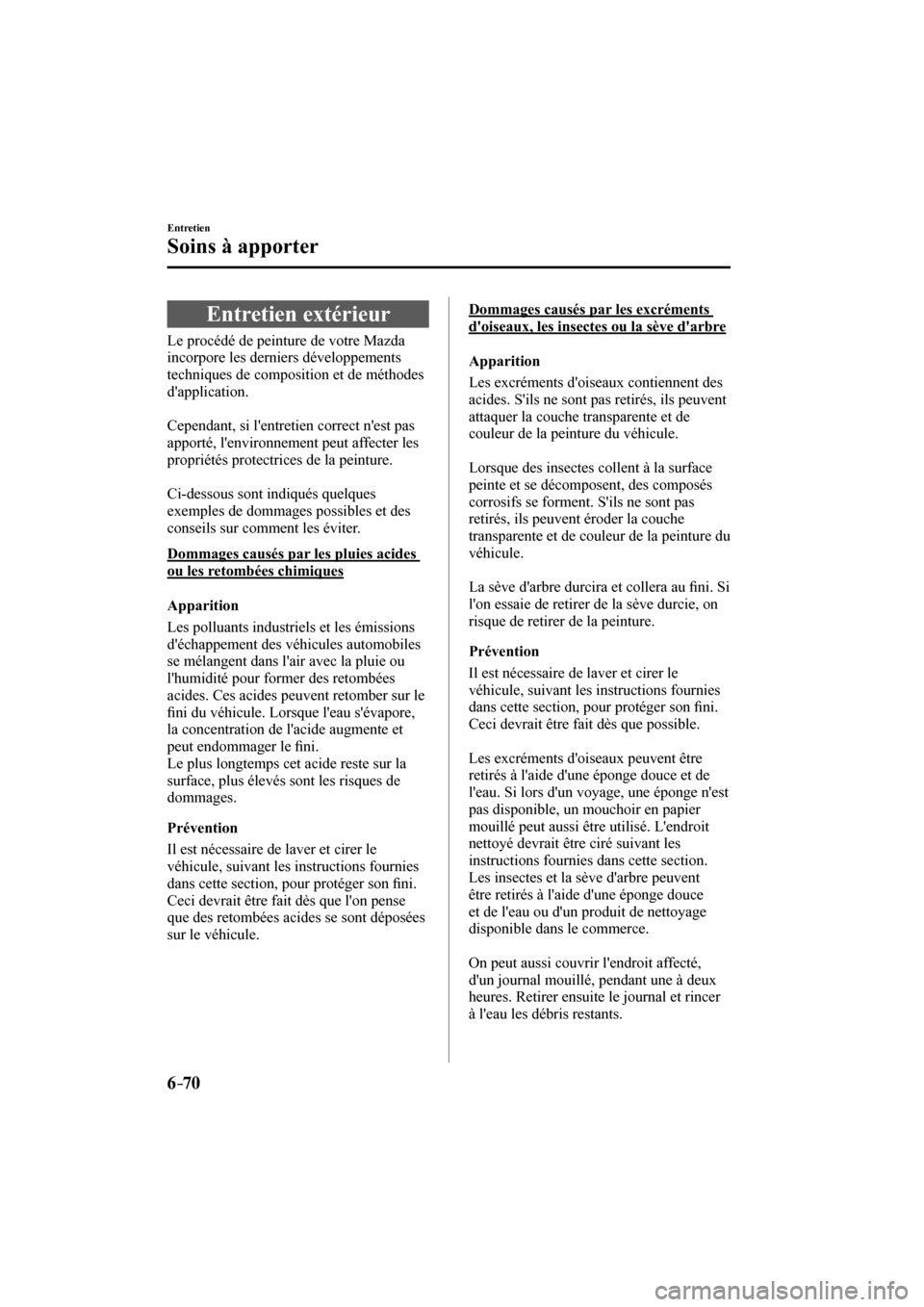

6–70
Entretien
Soins à apporter
Entretien extérieur
Le procédé de peinture de votre Mazda
incorpore les derniers développements
techniques de composition et de méthodes
d'application.

Cependant, si l'entretien correct n'est pas
apporté, l'environnement peut affecter les
propriétés protectrices de la peinture.

Ci-dessous sont indiqués quelques
exemples de dommages possibles et des
conseils sur comment les éviter.
Dommages causés par les pluies acides
ou les retombées chimiques
Apparition
Les polluants industriels et les émissions
d'échappement des véhicules automobiles
se mélangent dans l'air avec la pluie ou
l'humidité pour former des retombées
acides. Ces acides peuvent retomber sur le
¿ ni du véhicule. Lorsque l'eau s'évapore,
la concentration de l'acide augmente et
peut endommager le ¿ ni.
Le plus longtemps cet acide reste sur la
surface, plus élevés sont les risques de
dommages.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son ¿ ni.
Ceci devrait être fait dès que l'on pense
que des retombées acides se sont déposées
sur le véhicule.
Dommages causés par les excréments
d'oiseaux, les insectes ou la sève d'arbre
Apparition
Les excréments d'oiseaux contiennent des
acides. S'ils ne sont pas retirés, ils peuvent
attaquer la couche transparente et de
couleur de la peinture du véhicule.

Lorsque des insectes collent à la surface
peinte et se décomposent, des composés
corrosifs se forment. S'ils ne sont pas
retirés, ils peuvent éroder la couche
transparente et de couleur de la peinture du
véhicule.

La sève d'arbre durcira et collera au ¿ ni. Si
l'on essaie de retirer de la sève durcie, on
risque de retirer de la peinture.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son ¿ ni.
Ceci devrait être fait dès que possible.

Les excréments d'oiseaux peuvent être
retirés à l'aide d'une éponge douce et de
l'eau. Si lors d'un voyage, une éponge n'est
pas disponible, un mouchoir en papier
mouillé peut aussi être utilisé. L'endroit
nettoyé devrait être ciré suivant les
instructions fournies dans cette section.
Les insectes et la sève d'arbre peuvent
être retirés à l'aide d'une éponge douce
et de l'eau ou d'un produit de nettoyage
disponible dans le commerce.

On peut aussi couvrir l'endroit affecté,
d'un journal mouillé, pendant une à deux
heures. Retirer ensuite le journal et rincer
à l'eau les débris restants.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

6–71
Entretien
Soins à apporter
Marques d'eau
Apparition
La pluie, le brouillard, l'humidité et même
l'eau courante peut contenir des minéraux
nuisibles, tel que du sel et des dépôts. Si
de l'humidité contenant des minéraux se
dépose sur le véhicule puis s'évapore, les
minéraux se concentrent et durcissent
pour former des ronds blancs. Ces ronds
peuvent endommager le ¿ ni du véhicule.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son ¿ ni.
Ceci devrait être fait dès que l'on découvre
des tâches d'eau sur le ¿ ni du véhicule.
Ecaillage de la peinture
Apparition
L'écaillage de la peinture se produit
lorsque des graviers projetés en l'air par
les pneus d'autre véhicules retombent sur
le véhicule.
Pour éviter l'écaillage de la peinture
Garder une distance adéquate entre ce
véhicule et le véhicule que l'on suit,
pour réduire les risques d'écaillage de la
peinture dus à des projections de graviers. REMARQUE



y La zone de risque d'écaillage de la
peinture varie suivant la vitesse du
véhicule. Par exemple, à 90 km/h (56
mi/h), la zone de risque d'écaillage de
la peinture est de 50 mètres (164 pieds).



y Lorsqu'il fait froid, le ¿ ni du véhicule
durcit. Ceci augmente les risques
d'écaillage de la peinture.



y Un écaillement de la peinture peut
entraîner la formation de rouille
sur le véhicule Mazda. Pour éviter
ceci, réparer les dommages à l'aide
de peinture de retouche Mazda, tel
qu'indiqué dans cette section. Sinon, la
rouille peut s'étendre et entraîner des
réparations coûteuses.


Toujours lire toutes les instructions
mentionnées sur l'étiquette lors de
l'utilisation de tout produit chimique de
nettoyage ou de lustrage. Lire également
tous les avertissements et remarques.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

6–72
Entretien
Soins à apporter
Entretien du ¿ ni
Lavage
ATTENTION




¾ Lorsque le levier d'essuie-glace est sur la
position
et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants:



¾ Si le pare-brise au-dessus du capteur
de pluie est touché ou essuyé avec un
chiff on.




¾ Si le pare-brise est frappé avec la
main ou un autre objet à partir
de l'extérieur ou de l'intérieur du
véhicule.
  Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le levier
d'essuie-glaces est sur la position

et que le contacteur est sur ON, car les
doigts pourraient être pincés ou les
essuie-glaces et les balais d'essuie-glaces
pourraient être endommagés lorsqu'ils
sont activés automatiquement.
  Lorsqu'on veut nettoyer le pare-brise,
veiller à éteindre complètement les
essuie-glaces (quand on laisse le moteur
tourner) surtout que c'est important
lorsqu'on élimine la glace et la neige.



¾ Ne pas asperger d'eau dans le
compartiment moteur. Sinon, cela peut
entraîner des problèmes de démarrage
du moteur ou endommager les pièces du
circuit électrique.



¾ Lors du lavage et du cirage du
véhicule, veiller à ne pas exercer une
force excessive sur une zone du toit
ou de l'antenne du véhicule. Sinon,
cela risque de cabosser le véhicule ou
d'endommager l'antenne.

Pour protéger le ¿ ni contre la rouille et
la détérioration, laver ce véhicule Mazda
complètement et fréquemment, au moins
une fois par mois, avec de l'eau tiède ou
froide.

Si le véhicule n'est pas lavé correctement,
la peinture risque d'être égratignée. Voici
quelques exemples qui indiquent les
situations où des égratignures peuvent se
produire.

Des égratignures se produisent si:



y Le véhicule est lavé avant d'avoir rincé
la poussière ou autre matière étrangère.



y Le véhicule est lavé avec un chiffon
rêche, sec ou sale.



y Le véhicule est lavé dans un lave-auto
automatique dont les brosses sont sales
ou trop dures.



y Des nettoyants ou cires contenant des
produits abrasifs sont utilisés.

REMARQUE



y Mazda ne peut pas être tenue
responsable pour les égratignures
causées par un lave-auto automatique
ou par un lavage incorrect.



y Les égratignures seront plus évidentes
sur des véhicules dont la peinture est
sombre.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

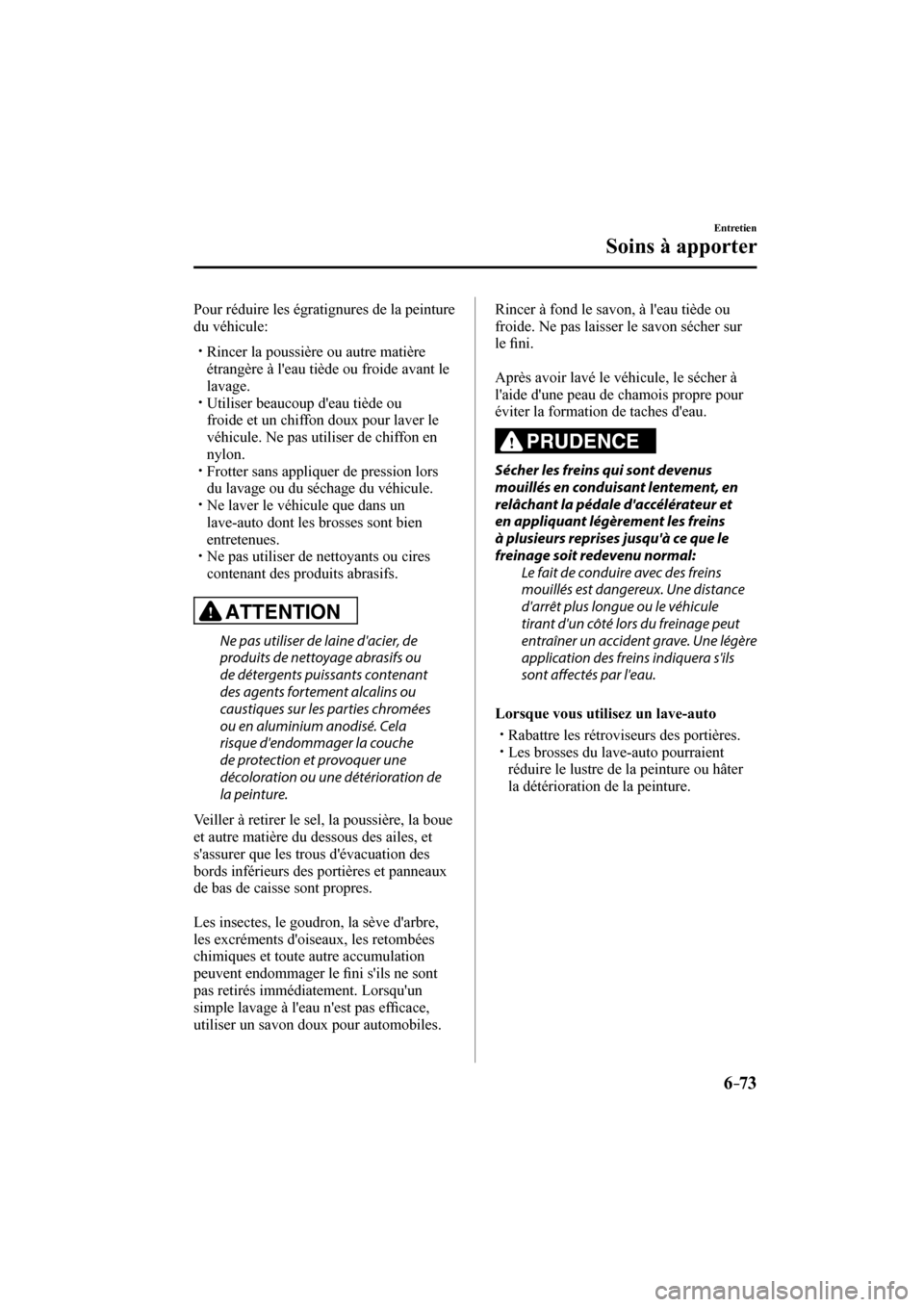

6–73
Entretien
Soins à apporter
Pour réduire les égratignures de la peinture
du véhicule:



y Rincer la poussière ou autre matière
étrangère à l'eau tiède ou froide avant le
lavage.



y Utiliser beaucoup d'eau tiède ou
froide et un chiffon doux pour laver le
véhicule. Ne pas utiliser de chiffon en
nylon.



y Frotter sans appliquer de pression lors
du lavage ou du séchage du véhicule.



y Ne laver le véhicule que dans un
lave-auto dont les brosses sont bien
entretenues.



y Ne pas utiliser de nettoyants ou cires
contenant des produits abrasifs.

ATTENTION
Ne pas utiliser de laine d'acier, de
produits de nettoyage abrasifs ou
de détergents puissants contenant
des agents fortement alcalins ou
caustiques sur les parties chromées
ou en aluminium anodisé. Cela
risque d'endommager la couche
de protection et provoquer une
décoloration ou une détérioration de
la peinture.

Veiller à retirer le sel, la poussière, la boue
et autre matière du dessous des ailes, et
s'assurer que les trous d'évacuation des
bords inférieurs des portières et panneaux
de bas de caisse sont propres.

Les insectes, le goudron, la sève d'arbre,
les excréments d'oiseaux, les retombées
chimiques et toute autre accumulation
peuvent endommager le ¿ ni s'ils ne sont
pas retirés immédiatement. Lorsqu'un
simple lavage à l'eau n'est pas ef¿ cace,
utiliser un savon doux pour automobiles.
Rincer à fond le savon, à l'eau tiède ou
froide. Ne pas laisser le savon sécher sur
le ¿ ni.

Après avoir lavé le véhicule, le sécher à
l'aide d'une peau de chamois propre pour
éviter la formation de taches d'eau.
PRUDENCE
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et
en appliquant légèrement les freins
à plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une légère
application des freins indiquera s'ils
sont aff ectés par l'eau.

Lorsque vous utilisez un lave-auto






y Rabattre les rétroviseurs des portières.



y Les brosses du lave-auto pourraient
réduire le lustre de la peinture ou hâter
la détérioration de la peinture.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

6–74
Entretien
Soins à apporter
Lors d'un lavage de voiture à l'eau sous
haute pression
Des stations de lavage de voitures avec de
l'eau à la température et la pression élevées
sont disponibles en fonction du type de
machine de lavage de voiture. Si le gicleur
de la station de lavage de voitures est
placé trop près du véhicule, la force du jet
peut endommager ou déformer la moulure,
affecter l'étanchéité des pièces et laisser
de l'eau pénétrer à l'intérieur. Conserver
une distance suf¿ sante (30 cm (12 po.)
ou plus) entre le gicleur et le véhicule.
Par ailleurs, ne passer pas trop de temps à
asperger la même zone du véhicule et faire
attention très prudent quand vous aspergez
entre les espaces dans les portes et autour
des fenêtres.
Cirage
Le véhicule doit être ciré si l'eau ne perle
plus sur les surfaces peintes.
Toujours laver et sécher le véhicule avant
de le cirer. En plus de cirer la carrosserie,
cirer les garnitures métalliques pour
protéger leur lustre.


1. Utiliser une cire qui ne contient pas
d'abrasifs.
Sinon, elle risque de retirer la peinture
et d'endommager les pièces métalliques
brillantes.
2. Utiliser une cire naturelle de bonne
qualité conçue pour les couleurs
métalliques, mica ou uniformes.
3. Lors du cirage, appliquer une couche
uniforme à l'aide de l'éponge fournie ou
d'un chiffon doux.
4. Essuyer la cire à l'aide d'un chiffon
doux.

REMARQUE
Lorsque l'on utilise un nettoyant pour
retirer l'huile, le goudron ou autres, cela
enlève aussi la cire. Cirer ces surfaces de
nouveau, même si le véhicule ne nécessite
pas de cirage.

Réparation des endommagements
du ¿ ni
Toute rayure profonde ou écaillement du
¿ ni doit être réparé au plus tôt. Tout métal
exposé rouillera et cela entraînera des
réparations majeures.
ATTENTION
Si ce véhicule Mazda est abîmé
et nécessite que des panneaux
métalliques soient réparés ou
remplacés, s'assurer que l'atelier de
réparation de carrosserie applique du
produit antirouille à toutes les pièces,
celles réparées ainsi que les neuves.
Ceci pour éviter qu'elles ne rouillent.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD
