2017 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

4–73
En cours de conduite
ABS/TCS/DSC
Système d'antiblocage de
frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.

Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein
et un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale de
frein sans pomper.

Le voyant reste allumé quand le système
est en panne.
Se référer à Voyants à la page 4-26 .
PRUDENCE
Ne pas se fi er sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas compenser
une conduite imprudente et
dangereuse, une vitesse excessive, une
conduite trop proche du véhicule qui
précède, le glissement des roues sur la
glace ou la neige et les aquaplanages
(perte de traction due à la présence
d'eau sur la route). Un accident est
toujours possible.

REMARQUE



y Les distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige
ou graviers, par exemple). Dans ces
conditions, un véhicule avec un système
de freinage normal peut demander des
distances plus courtes pour s'arrêter,
car le matériau mou accumulé devant
une roue bloquée, fait ralentir le
véhicule.



y Le bruit de fonctionnement de l'ABS
peut être entendu lorsqu'on démarre le
moteur ou immédiatement après avoir
démarré le véhicule. Toutefois, cela
n'indique pas une anomalie.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

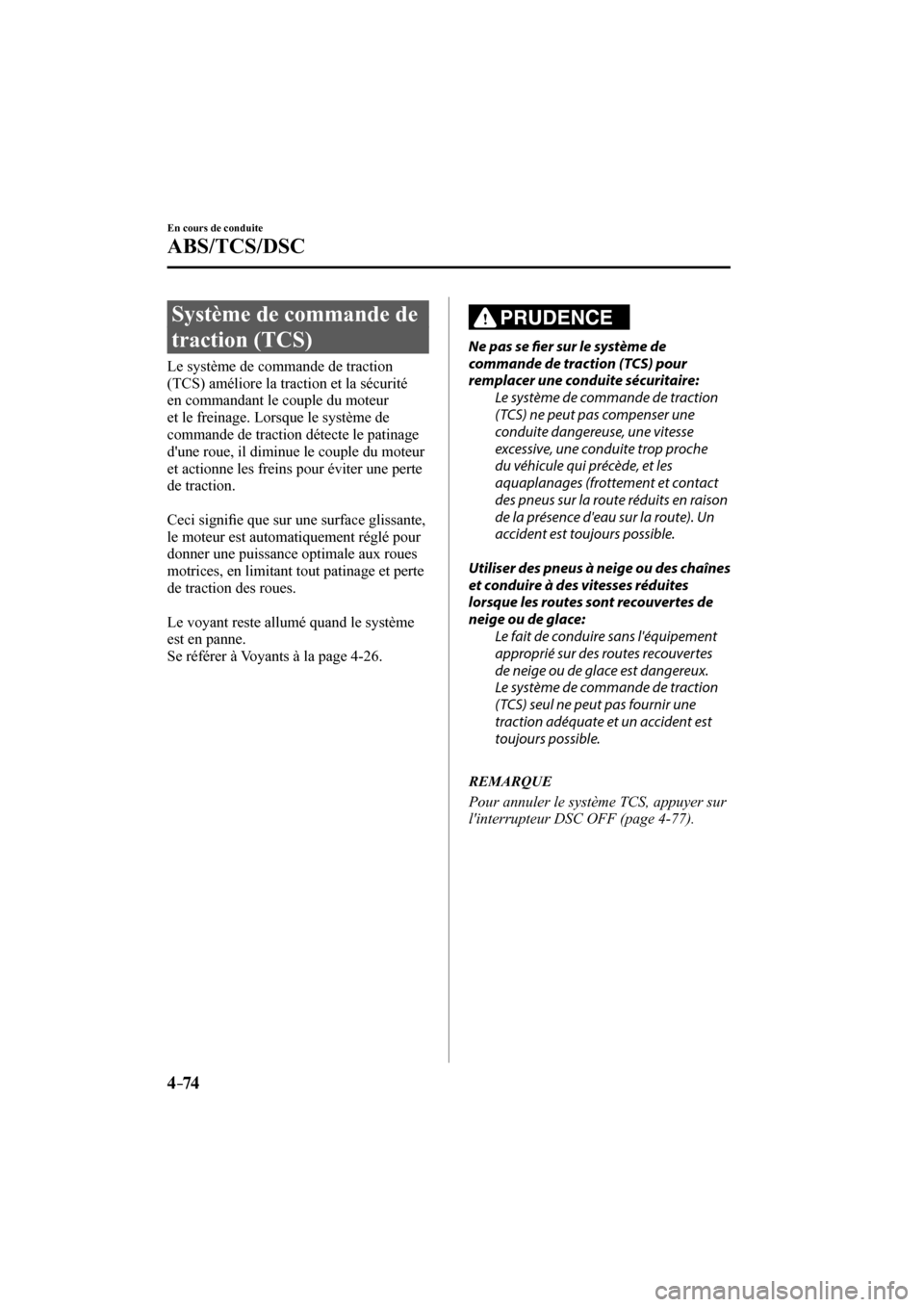

4–74
En cours de conduite
ABS/TCS/DSC
Système de commande de
traction (TCS)
Le système de commande de traction
(TCS) améliore la traction et la sécurité
en commandant le couple du moteur
et le freinage. Lorsque le système de
commande de traction détecte le patinage
d'une roue, il diminue le couple du moteur
et actionne les freins pour éviter une perte
de traction.

Ceci signi¿ e que sur une surface glissante,
le moteur est automatiquement réglé pour
donner une puissance optimale aux roues
motrices, en limitant tout patinage et perte
de traction des roues.

Le voyant reste allumé quand le système
est en panne.
Se référer à Voyants à la page 4-26 .
PRUDENCE
Ne pas se fi er sur le système de
commande de traction (TCS) pour
remplacer une conduite sécuritaire:
Le système de commande de traction
(TCS) ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède, et les
aquaplanages (frottement et contact
des pneus sur la route réduits en raison
de la présence d'eau sur la route). Un
accident est toujours possible.

Utiliser des pneus à neige ou des chaînes
et conduire à des vitesses réduites
lorsque les routes sont recouvertes de
neige ou de glace:
Le fait de conduire sans l'équipement
approprié sur des routes recouvertes
de neige ou de glace est dangereux.
Le système de commande de traction
(TCS) seul ne peut pas fournir une
traction adéquate et un accident est
toujours possible.

REMARQUE
Pour annuler le système TCS, appuyer sur
l'interrupteur DSC OFF (page 4-77 ).

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–75
En cours de conduite
ABS/TCS/DSC
Témoin TCS/DSC

Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis
sur ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou
du système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire véri¿ er le véhicule par un
concessionnaire agréé Mazda.
REMARQUE



y Le témoin clignote et un léger son
de battement est produit par le
moteur. Cela indique que le TCS/DSC
fonctionne correctement.



y Sur des surfaces glissantes, comme
sur de la neige, il est impossible
d'augmenter le régime moteur lorsque
le système de commande de traction est
en fonction.

Commande dynamique de
stabilité (DSC)
La commande dynamique de stabilité
(DSC) commande automatiquement le
freinage et le couple du moteur à l'aide
de systèmes comme l'ABS et le TCS a¿ n
de contrôler le dérapage latéral lors de
la conduite sur des surfaces glissantes,
ou lors de manœuvres soudaines ou
d'évitement, ce qui améliore la sécurité du
véhicule.

Se référer à Système ABS (page 4-73 ) et
Système TCS (page 4-74 ).

Le fonctionnement de la commande DSC
n'est possible qu'à des vitesses supérieures
à 20 km/h (12 mi/h).

Le voyant reste allumé quand le système
est en panne.
Se référer à Voyants à la page 4-26 .
PRUDENCE
Ne pas se fi er à la commande de
stabilité dynamique pour remplacer une
conduite sécuritaire:
La commande dynamique de stabilité
(DSC) ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–76
En cours de conduite
ABS/TCS/DSC
ATTENTION



¾ La commande DSC peut ne pas
fonctionner correctement si les points
suivants ne sont pas respectés:



¾ Utiliser des pneus de la taille
appropriée pour ce véhicule Mazda
sur les quatre roues.



¾ Utiliser des pneus du même fabricant,
de la même marque et avec la même
bande de roulement sur les quatre
roues.



¾ Ne pas mélanger des pneus usés avec
des pneus neufs.



¾ La commande DSC peut ne pas
fonctionner correctement si des chaînes
de pneus sont utilisés ou si une roue de
secours provisoire est installée, car le
diamètre de la roue est diff érent.

Témoin TCS/DSC

Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis
sur ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou
du système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire véri¿ er le véhicule par un
concessionnaire agréé Mazda.
Témoin DSC OFF

Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lorsque l'interrupteur
DSC OFF est pressé et que le système
de commande de traction/système de
commande dynamique de stabilité est mis
hors fonction.
Se référer à Interrupteur DSC OFF à la
page 4-77 .

Si le témoin reste allumé et que le système
de commande de traction/système de
commande dynamique de stabilité n'est
pas mis hors fonction, faire véri¿ er le
véhicule par un concessionnaire agréé
Mazda. Cela peut indiquer une anomalie
du système de commande dynamique de
stabilité.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–77
En cours de conduite
ABS/TCS/DSC
Interrupteur DSC OFF
Appuyer sur l'interrupteur DSC OFF
pour mettre le système de commande de
traction/système de commande dynamique
de stabilité hors fonction. Le témoin DSC
OFF s'allume sur le tableau de bord.


Appuyer sur l'interrupteur DSC OFF
de nouveau pour remettre le système
de commande de traction/système de
commande dynamique de stabilité en
fonction. Le témoin DSC OFF s'éteint
alors.
REMARQUE



y Lorsque le système de commande
dynamique de stabilité est en fonction
et que l'on essaie de libérer le véhicule
lorsqu'il est pris dans un banc de
neige, ou d'accélérer sur de la neige
poudreuse, le système de commande de
traction (fait partie de la commande
dynamique de stabilité) s'activera.
Même si l'on appuie sur la pédale
d'accélérateur le régime moteur
n'augmentera pas et il peut être dif¿ cile
de contrôler le véhicule. Dans un tel
cas, mettre le système de commande
de traction/système de commande
dynamique de stabilité hors fonction.



y Si le système de commande de traction/
système de commande dynamique
de stabilité est hors fonction et que
le contact est coupé, il sera remis
automatiquement en fonction lorsque le
contacteur est mis à la position ON.



y Pour une stabilité optimale, laisser
le système de commande de traction/
système de commande dynamique de
stabilité en fonction.



y Si l'interrupteur DSC OFF est pressé et
maintenu pendant 10 secondes ou plus,
la fonction de détection d'anomalie de
l'interrupteur DSC OFF s'enclenchera et
le système de commande dynamique de
stabilité sera activé automatiquement.
Le témoin DSC OFF s'éteint pendant
que le système de commande dynamique
de stabilité est en fonction.
 y (Véhicules avec l'assistance de frein
intelligent Ville (SCBS))
 Lorsque l'assistance de frein intelligent
Ville (SCBS) fonctionne avec le système
de commande de traction/système de
commande dynamique désactivé, le
système de commande de traction/
système de commande dynamique
devient automatiquement opérationnel.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–78
En cours de conduite
i-ELOOP
*Certains modèles.
i-ELOOP *
i-ELOOP est un système de freinage par récupération d'énergie. Lorsque vous appuyez sur
la pédale de frein ou utilisez le freinage du moteur, l'énergie cinétique produite est convertie
en énergie électrique par le générateur d'énergie et l'énergie électrique convertie est stockée
dans la batterie rechargeable (condensateur et batterie). L'électricité stockée est utilisée
comme alimentation pour charger la batterie et les périphériques électriques du véhicule.



y Un alternateur de tension variable est incorporé dans le générateur d'énergie qui convertit
l'énergie cinétique en électricité et peut ef¿ cacement produire de l'électricité en fonction
des conditions du véhicule.



y Un condensateur est utilisé pour stocker instantanément des quantités importantes
d'électricité pouvant être rapidement utilisée.



y Un convertisseur CC-CC est incorporé lequel transmute l'électricité stockée à la tension
utilisable par les périphériques électriques du véhicule.


Ventilateur électrique
Composants du moteur
Systèmes du véhicule:Commande de températureAudio
Phares, etc.
Accélérateur OFF
Accélérateur ONRégénération
de l'énergie
ChargeBatterie
Batterie Courant
Courant
Ventilateur électrique
Composants du moteur
Systèmes du véhicule:Commande de températureAudio
Phares, etc.
Moteur
Alternateur
à tension
variable
Alternateur
à tension
variable Moteur
Pneu PneuCondensateur
CondensateurConvertisseur
CC-CC
Convertisseur
CC-CC
Énergie cinétique
Courant électrique

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–79
En cours de conduite
i-ELOOP

Alternateur à
tension variable
CondensateurConvertisseur CC-CC

ATTENTION
Des fl ux d'électricité à haute intensité circulent dans les pièces suivantes, par conséquent,
ne les touchez pas.



¾ Alternateur à tension variable



¾ Convertisseur CC-CC



¾ Condensateur
REMARQUE




y Une différence d'économie de carburant peut survenir selon les conditions d'utilisation
des périphériques électriques du véhicule.



y Si le problème n'est pas résolu, s'adresser à un concessionnaire agréé Mazda.
 Pour en savoir plus, veuillez vous rendre sur l'URL suivante.
 http://www.mazda.com/csr/environment/recycling
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–80
En cours de conduite
i-ELOOP
Témoin i-ELOOP/Af¿ chage de
l'état des commandes
Le conducteur est informé de l'état de
la génération d'électricité i-ELOOP et
des conditions du véhicule par le témoin
i-ELOOP et l'af¿ chage de l'état des
commandes.
Témoin i-ELOOP



Allumé (véhicules sans l'audio de type
B)
L'éclairage s'allume durant la génération
d'électricité.
Appel de phares
Si l'on démarre le moteur après que le
véhicule n'a pas été conduit pendant une
longue période, le témoin i-ELOOP peut
clignoter. Laisser le moteur tourner au
ralenti et attendre que le témoin s'éteigne.
REMARQUE



y Le bip retentira si l'on conduit le
véhicule tandis que le témoin i-ELOOP
clignote. En plus si l'on tourne le volant
tandis que le témoin clignote, on aura
la sensation qu'il est plus dur à tourner
que d'habitude, toutefois, ceci n'indique
aucune anomalie. Arrêter le véhicule
à un endroit sûr en laissant tourner le
moteur, et ne pas tenter de tourner le
volant. Le fonctionnement du volant
reviendra à la normale une fois que le
témoin i-ELOOP cesse de clignoter.



y (Véhicules avec l'audio de type B)
 Un avis s'af¿ che dans le centre de
l'af¿ chage et le témoin i-ELOOP
clignote en même temps.
  Se référer à Un message d'avertissement
s'af¿ che dans l'af¿ chage à la page
7-38 .

A f¿ chage de l'état des commandes
(véhicules avec l'audio de type B)
L'état de la génération d'électricité
i-ELOOP s'af¿ che dans le centre de
l'af¿ chage.
Se référer à Af¿ chage de l'État des
commandes à la page 4-83 .
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD
