2017 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

4–14 5
En cours de conduite
i-ACTIVSENSE
Témoin d'assistance au freinage
intelligent (SBS) (rouge)
Si l'assistance au freinage intelligent (SBS)
fonctionne, le témoin (rouge) clignote.



Avertissement de collision
S'il y a une possibilité de collision avec un
véhicule devant vous, le bip sonore retentit
en permanence et un avertissement est
indiqué sur l'af¿ chage de conduite active.

Arrêt du fonctionnement du
système d'assistance au freinage
intelligent (SBS)
Il est possible d'arrêter temporairement le
système d'assistance au freinage intelligent
(SBS).
Se référer à Fonctions de personnalisation
à la page 9-14 .
Lorsque le système d'assistance au
freinage intelligent (SBS) est désactivé, le
témoin d'assistance au freinage intelligent
(SBS) OFF s'allume.


Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Si le fonctionnement du système
d'assistance au freinage intelligent
(SBS) est désactivé, le fonctionnement
d'assistance de frein intelligent Ville
(SCBS) s'éteindra simultanément.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–14 6
En cours de conduite
i-ACTIVSENSE
Caméra de détection avant (FSC)
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.



y Système de commande des feux de route (HBC)



y Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)



y Système de reconnaissance des panneaux de signalisation (TSR)



y Assistance de frein intelligent Ville (SCBS)



y Assistance au freinage intelligent (SBS)

Caméra de détection avant (FSC)

La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La distance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
PRUDENCE
Ne pas modifi er la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas
détecter correctement les véhicules se trouvant devant vous. Ceci entraînera un
dysfonctionnement ou une opération erronée du système, ce qui pourrait causer un
accident grave.

ATTENTION



¾ Ne pas apposer des accessoires, des autocollants ou des fi lms sur le pare-brise à proximité
de la caméra de détection avant (FSC).
  Si la zone devant l'objectif de la caméra de détection avant (FSC) est obstruée, cela résultera
en ce que le système ne pourra pas bien fonctionner. Par conséquent, chaque système peut
ne pas fonctionner normalement ce qui pourrait résulter en un accident inattendu.



¾ Ne pas démonter ou modifi er la caméra de détection avant (FSC).
 Le désassemblage ou la modifi cation de la caméra de détection avant (FSC) provoquera
une anomalie ou un fonctionnement erroné. Par conséquent, chaque système peut ne pas
fonctionner normalement ce qui pourrait résulter en un accident inattendu.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

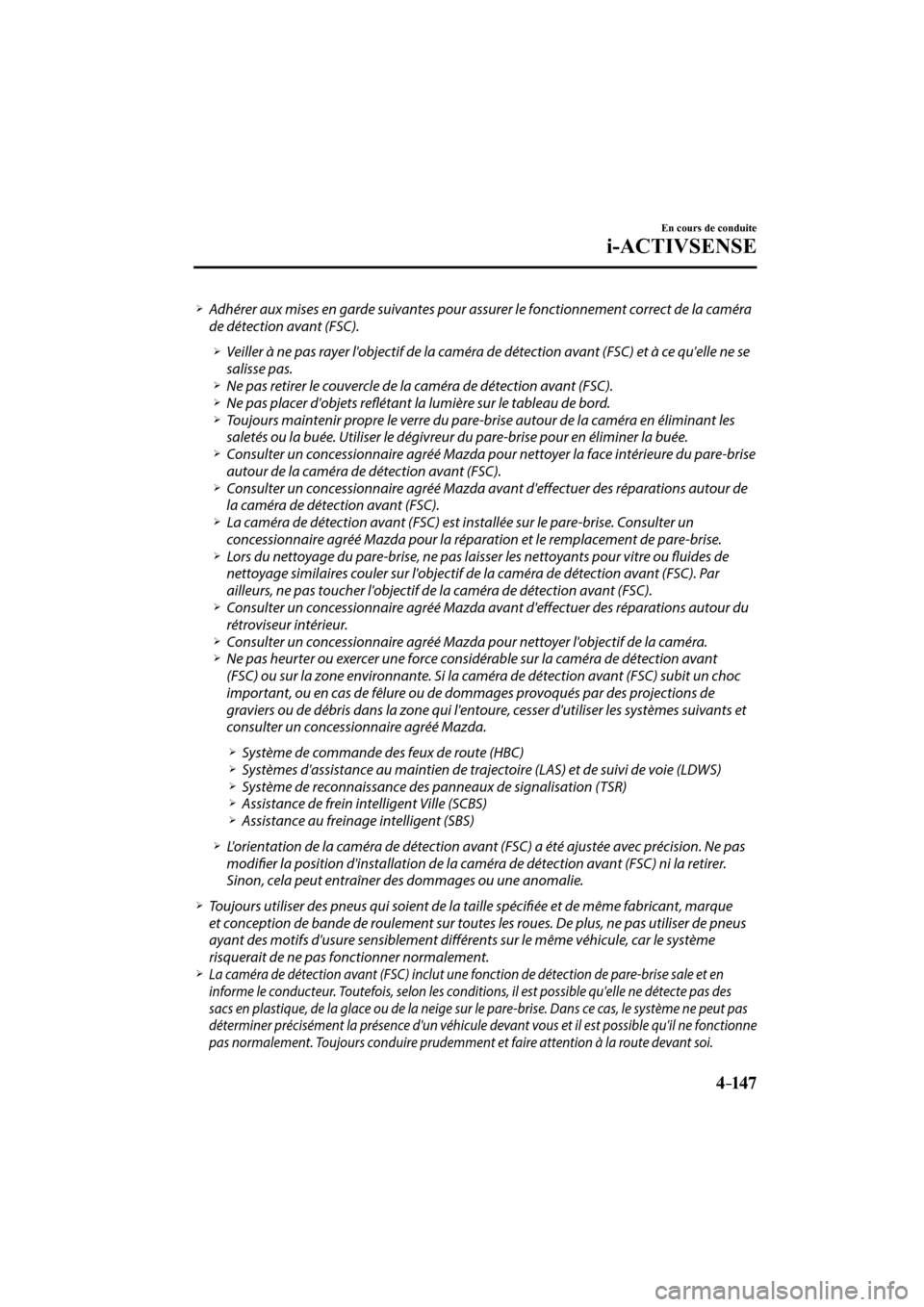

4–147
En cours de conduite
i-ACTIVSENSE



¾ Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct de la caméra
de détection avant (FSC).



¾ Veiller à ne pas rayer l'objectif de la caméra de détection avant (FSC) et à ce qu'elle ne se
salisse pas.



¾ Ne pas retirer le couvercle de la caméra de détection avant (FSC).



¾ Ne pas placer d'objets refl étant la lumière sur le tableau de bord.



¾ Toujours maintenir propre le verre du pare-brise autour de la caméra en éliminant les
saletés ou la buée. Utiliser le dégivreur du pare-brise pour en éliminer la buée.



¾ Consulter un concessionnaire agréé Mazda pour nettoyer la face intérieure du pare-brise
autour de la caméra de détection avant (FSC).



¾ Consulter un concessionnaire agréé Mazda avant d'eff ectuer des réparations autour de
la caméra de détection avant (FSC).



¾ La caméra de détection avant (FSC) est installée sur le pare-brise. Consulter un
concessionnaire agréé Mazda pour la réparation et le remplacement de pare-brise.



¾ Lors du nettoyage du pare-brise, ne pas laisser les nettoyants pour vitre ou fl uides de
nettoyage similaires couler sur l'objectif de la caméra de détection avant (FSC). Par
ailleurs, ne pas toucher l'objectif de la caméra de détection avant (FSC).



¾ Consulter un concessionnaire agréé Mazda avant d'eff ectuer des réparations autour du
rétroviseur intérieur.



¾ Consulter un concessionnaire agréé Mazda pour nettoyer l'objectif de la caméra.



¾ Ne pas heurter ou exercer une force considérable sur la caméra de détection avant
(FSC) ou sur la zone environnante. Si la caméra de détection avant (FSC) subit un choc
important, ou en cas de fêlure ou de dommages provoqués par des projections de
graviers ou de débris dans la zone qui l'entoure, cesser d'utiliser les systèmes suivants et
consulter un concessionnaire agréé Mazda.



¾ Système de commande des feux de route (HBC)



¾ Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)



¾ Système de reconnaissance des panneaux de signalisation ( TSR)



¾ Assistance de frein intelligent Ville (SCBS)



¾ Assistance au freinage intelligent (SBS)


¾ L'orientation de la caméra de détection avant (FSC) a été ajustée avec précision. Ne pas
modifi er la position d'installation de la caméra de détection avant (FSC) ni la retirer.
Sinon, cela peut entraîner des dommages ou une anomalie.



¾ Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule, car le système
risquerait de ne pas fonctionner normalement.



¾ La caméra de détection avant (FSC) inclut une fonction de détection de pare-brise sale et en
informe le conducteur. Toutefois, selon les conditions, il est possible qu'elle ne détecte pas des
sacs en plastique, de la glace ou de la neige sur le pare-brise. Dans ce cas, le système ne peut pas
déterminer précisément la présence d'un véhicule devant vous et il est possible qu'il ne fonctionne
pas normalement. Toujours conduire prudemment et faire attention à la route devant soi.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–14 8
En cours de conduite
i-ACTIVSENSE
REMARQUE



y Il est possible que dans les cas suivants la caméra de détection avant (FSC) ne détecte
pas de gros objets cible correctement, et chaque système peut ne pas être en mesure de
fonctionner normalement.



y La hauteur du véhicule situé devant vous est basse.



y Le véhicule que vous conduisez roule à la même vitesse que le véhicule devant vous.



y Les phares ne sont pas allumés pendant la nuit ou lors de la traversée d'un tunnel.
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–149
En cours de conduite
i-ACTIVSENSE



y Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement.



y Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la
neige.



y Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il
pleut.



y Glace, brouillard, neige, gel, pluie, poussière ou objets étrangers tels que des sacs en
plastique coincés sur le pare-brise.



y Des camions équipés de plateaux de chargement, des véhicules se déplaçant très
lentement et des véhicules avec un pro¿ l élevé.




y Lors d'une conduite près de murs sans motif (y compris les clôtures et les murs rayés
longitudinalement).



y Les feux arrière du véhicule qui se trouve devant sont éteints.



y Un véhicule est situé hors de la plage d'éclairage des phares.



y Le véhicule s'engage dans un virage serré, ou monte ou descend une pente à forte
inclinaison.



y Entrée ou sortie d'un tunnel.



y Des bagages lourds chargés font s'incliner le véhicule.



y Une lumière puissante éclaire l'avant du véhicule (feux arrière ou feux de route de
véhicules venant en sens inverse).



y Il y a de nombreux émetteurs de lumière sur le véhicule situé devant vous.



y Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou que ces
derniers sont éteints pendant la nuit.



y Une charge ou des bagages de forme allongée sont chargés sur les longerons du toit et
recouvrent la caméra de détection avant (FSC).



y Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.



y Lors du remorquage d'un véhicule en panne.



y Le véhicule roule avec des pneus ayant une usure sensiblement différente.



y Le véhicule roule sur une pente descendante ou une route cabossée.



y Présence de À aques d'eau sur la route.



y L'environnement est sombre, comme par exemple la nuit, le soir ou le matin, ou dans
un tunnel ou un parking couvert.



y La luminosité des phares est réduite ou affaiblie en raison de la poussière ou d'un axe
optique dévié.



y L'objet ciblé entre dans l'angle mort de la caméra de détection avant (FSC).



y Une personne ou un objet arrive subitement sur la route depuis un angle mort, ou
apparaît juste devant le véhicule.



y Le conducteur change de ¿ le et s'approche d'un véhicule qui précède.



y En cas de conduite extrêmement proche de l'objet ciblé.



y Des chaînes de roues ou une roue de secours temporaire sont installées.



y Le véhicule situé devant vous a une forme spéciale. Par exemple, un véhicule tirant
une caravane ou une remorque à bateaux, ou un transporteur de véhicules dont les
voitures chargées pointent vers l'arrière.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–150
En cours de conduite
i-ACTIVSENSE



y Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en
raison d'un contre-jour ou du brouillard, les fonctions associées sont temporairement
interrompues et les voyants d'avertissement suivants s'allument. Ceci n'indique toutefois
pas une anomalie.



y Voyant du système de commande des feux de route (HBC) (ambre)



y Voyant des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)



y Voyant d'assistance au freinage intelligent/d'assistance de frein intelligent Ville (SBS/
SCBS) (ambre)



y Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en raison
de températures élevées, les fonctions associées sont temporairement interrompues et les
voyants d'avertissement suivants s'allument. Ceci n'indique toutefois pas une anomalie.
Refroidir la zone autour de la caméra de détection avant (FSC), par exemple en activant
le climatiseur.



y Voyant du système de commande des feux de route (HBC) (ambre)



y Voyant des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)



y Voyant d'assistance au freinage intelligent/d'assistance de frein intelligent Ville (SBS/
SCBS) (ambre)

y Si la caméra de détection avant (FSC) détecte que le pare-brise est poussiéreux ou
embué, les fonctions associées sont temporairement interrompues et les voyants
d'avertissement suivants s'allument. Ceci n'indique toutefois pas une anomalie. Retirer
la poussière du pare-brise ou appuyer sur l'interrupteur de dégivrage pour désembuer le
pare-brise.



y Voyant du système de commande des feux de route (HBC) (ambre)



y Voyant des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)



y Voyant d'assistance au freinage intelligent/d'assistance de frein intelligent Ville (SBS/
SCBS) (ambre)


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–151
En cours de conduite
i-ACTIVSENSE
Capteur radar (avant)
Votre véhicule est équipé d'un capteur radar (avant).
Les systèmes mentionnés ci-dessous utilisent également le capteur radar (avant).



y Système d'assistance de reconnaissance de distance (DRSS)



y Commande de croisière radar Mazda (MRCC)



y Assistance au freinage intelligent (SBS)
Les fonctions du capteur radar (avant) détectent les ondes radio réÀ échies par un véhicule
devant vous ou par un obstacle et sont envoyées par le capteur radar.
Le capteur radar (avant) est monté derrière l'emblème à l'avant.

Capteur radar (avant)

Si le voyant d'assistance au freinage intelligent/assistance de frein intelligent Ville (SBS/
SCBS) (ambre) s'allume, la zone autour du capteur du radar a des chances d'être sale. Se
référer à “Mise en garde” dans l'af¿ chage central (audio de Type B).
Se référer à Si un voyant s'allume ou clignote à la page 7-26 .
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

4–152
En cours de conduite
i-ACTIVSENSE
ATTENTION
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct de
chaque système.



¾ Ne pas mettre d'autocollants (même transparents) sur la calandre, sur l'emblème
frontal et autour du capteur radar (avant), et ne pas remplacer la calandre et l'emblème
frontal avec un produit qui ne soit pas authentique et conçu pour utiliser le capteur
radar (avant).



¾ Le capteur radar (avant) intègre une fonction qui détecte l'encrassement de la surface
frontale du capteur radar et qui informe le conducteur; toutefois, en fonction des
conditions, il peut mettre du temps à détecter ou ne pas détecter du tout les sacs de
courses en plastique, le verglas ou la neige. Si cela survient, le système peut ne pas
fonctionner correctement, et donc le capteur radar (avant) doit toujours être propre.



¾ Ne pas installer de protège-calandre.



¾ Si la partie frontale du véhicule a été endommagée lors d'un accident de circulation,
la position du capteur radar (avant) peut s'être modifi ée. Arrêter le système
immédiatement et toujours faire inspecter le véhicule par un concessionnaire agréé
Mazda.



¾ Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.



¾ Ne pas enlever, démonter ou modifi er le capteur radar (avant).



¾ Pour les réparations, les remplacements ou les travaux de peinture autour du capteur
radar (avant), consulter un concessionnaire agréé Mazda.



¾ Ne pas modifi er la suspension. En cas de modifi cation des suspensions, la position du
véhicule pourrait changer et le capteur radar (avant) peut ne pas être en mesure de
détecter correctement un véhicule ou un obstacle devant vous.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD
